1. CÍM LED-EK ALKALMAZHATÓSÁGA A HÁZTARTÁSOKBAN előadó: Kis Péter

2. LED világítás a háztartásokban A világ éves széndioxid kibocsátásának megoszlása:

3. LED világítás a háztartásokban Éves energiaszükségletek összehasonlítása:

4. LED világítás a háztartásokban A „passzív ház” célja a hagyományos házakhoz képest 80-90%-os energia megtakarítás elérése A passzív házak hűtés / fűtés <50kWh/m2év összes <120kWh/m2év Világításra az elektromos energia 22%-át képezi!

5. LED világítás a háztartásokban • Milyen világítást használjunk: • A fogyasztás minimalizálásához • A lehető legjobb hatásfok eléréséhez • EMC minimalizálása • Környezettudatos gyártástechnológia támogatásához • Melyik világítási technológia képviseli a jövőt?

6. LED világítás a háztartásokban Választható alternatívák: LED fényforrás Kompakt fénycső

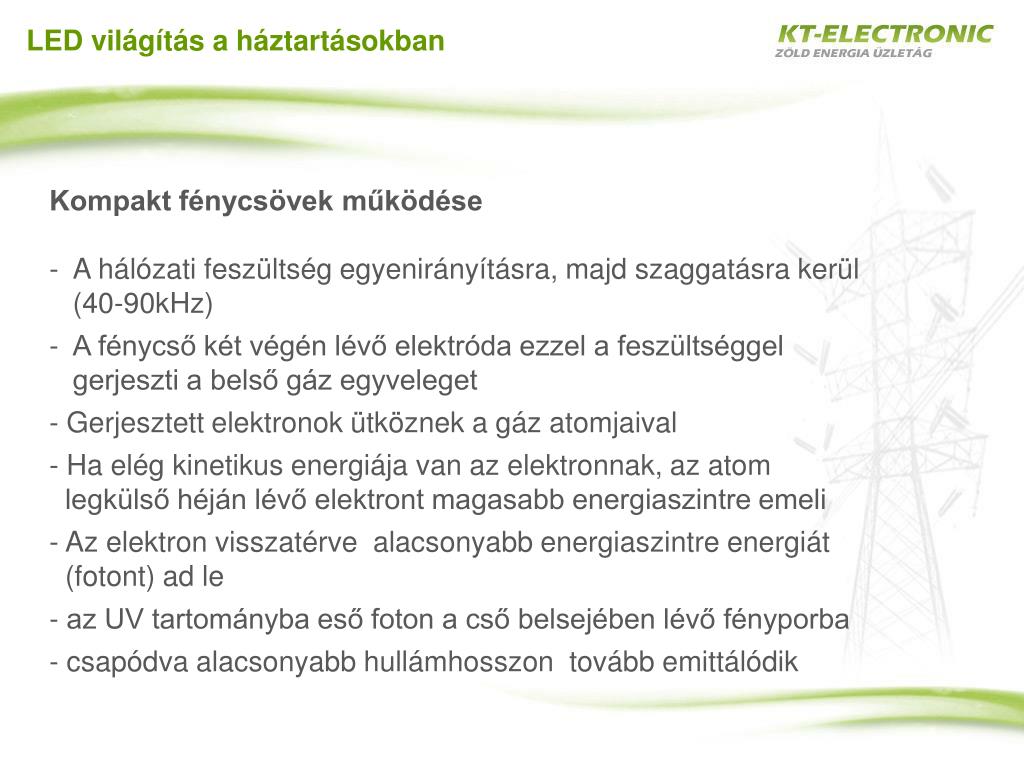

7. LED világítás a háztartásokban • Kompakt fénycsövek felépítése • alacsony nyomású cső ami higanygőzt • és Ne, Ar, Kr vagy Xe gázt tartalmaz • a cső belső fala fluoreszcens anyaggal • (ritkaföldfém foszfor só) van bevonva • a csővek végén barium /stroncium • bevonatú wolfram elektródák • előtét (ballaszt) induktivitás • (Cu tekercselés)

8. LED világítás a háztartásokban • Kompakt fénycsövek működése • A hálózati feszültség egyenirányításra, majd szaggatásra kerül • (40-90kHz) • A fénycső két végén lévő elektróda ezzel a feszültséggel • gerjeszti a belső gáz egyveleget • Gerjesztett elektronok ütköznek a gáz atomjaival • Ha elég kinetikus energiája van az elektronnak, az atom • legkülső héján lévő elektront magasabb energiaszintre emeli • Az elektron visszatérve alacsonyabb energiaszintre energiát • (fotont) ad le • az UV tartományba eső foton a cső belsejében lévő fényporba • csapódva alacsonyabb hullámhosszon tovább emittálódik

9. LED világítás a háztartásokban Elektromos topológia

10. LED világítás a háztartásokban

11. LED világítás a háztartásokban Áram / feszültség diagram

12. LED világítás a háztartásokban Valós teljesítményfelvétel (58W)

13. LED világítás a háztartásokban • Előnyök / hátrányok • + kiforrott gyártástechnológia • + olcsó ár • + relatív magas fényáram • - környezetre káros anyagok felhasználása • - kvázi stagnáló technológiai fejlődés • vibráló fény • rossz teljesítménytényező • magas hő (veszteségek) • fénypor vastagsági szórása

14. LED világítás a háztartásokban • LED világítótest felépítése • LED chip • (többnyire SiC, Si fejlesztés alatt) • kapcsolóüzemű tápegység • (Si, Cu, egyéb anyagok) • hűtőborda (Al, kerámia, műanyag)

15. LED világítás a háztartásokban LED világítás működése • Az áramforrás a dióda anyagában lévő atomok elektronjait gerjeszti • Az elektronok nagyobb energiaszintű pályára lépnek • Ez az állapot nem stabil • A nagy energiájú vezetési sávból visszaugrik a kisebb energiájú vegyérték sávba • Miközben visszatérnek eredeti helyükre, a többlet energiát fotonok formájában adják le • A rekombináció 1%-a jár foton kibocsátással

16. LED világítás a háztartásokban Elektromos topológia

17. LED világítás a háztartásokban

18. LED világítás a háztartásokban Haitz törvény (Dr. Roland Haitz – AgilentTech.)

19. LED világítás a háztartásokban LED áram jelalak

20. LED világítás a háztartásokban LED áram felharmonikusok

21. LED világítás a háztartásokban LED áram harmonikus torzítás

22. LED világítás a háztartásokban LED áram jelalak

23. LED világítás a háztartásokban LED áram felharmonikusok

24. LED világítás a háztartásokban LED áram harmonikus torzítás

25. LED világítás a háztartásokban • Előnyök / hátrányok • + környezetkímélőbb alapanyagok • + erős fejlődési tendencia • + magas fényáram/teljesítmény ráta • + hosszú élettartam • + jól kontrollálható EMC • - Kiforratlan gyártástechnológia • Magas ár • Szkeptikus vevőbázis / tévhitek

26. LED világítás a háztartásokban Összefoglalás
