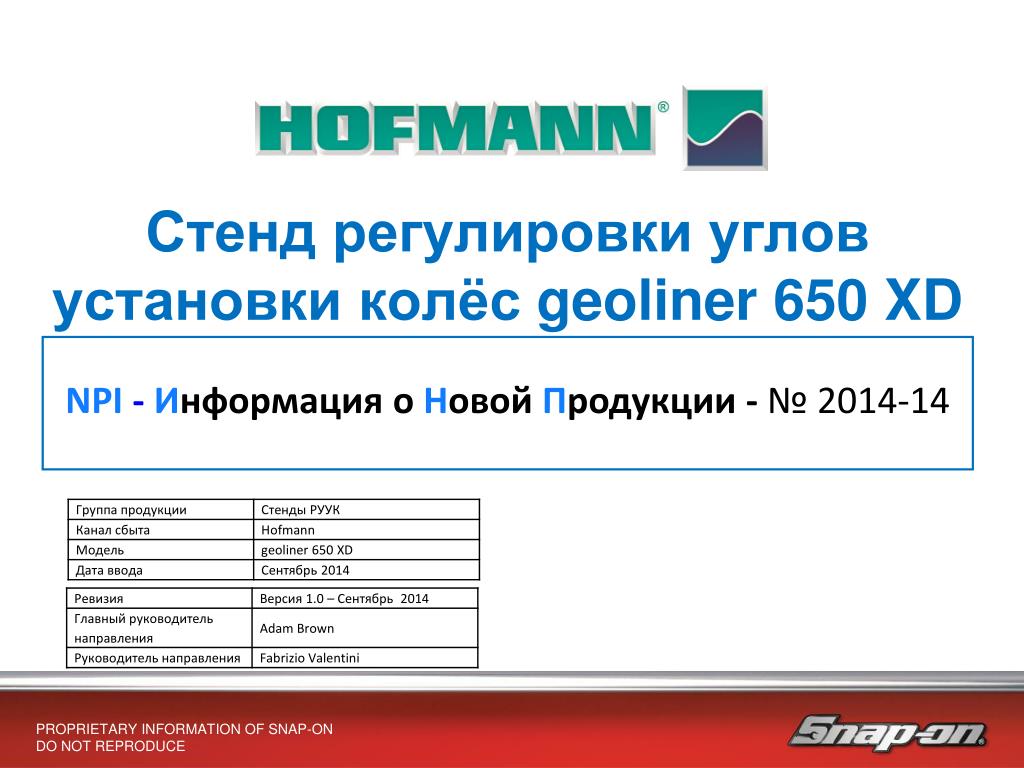

  1. NPI - ИнформацияоНовойПродукции -№ 2014-14 Стенд регулировки углов установки колёс geoliner 650 XD

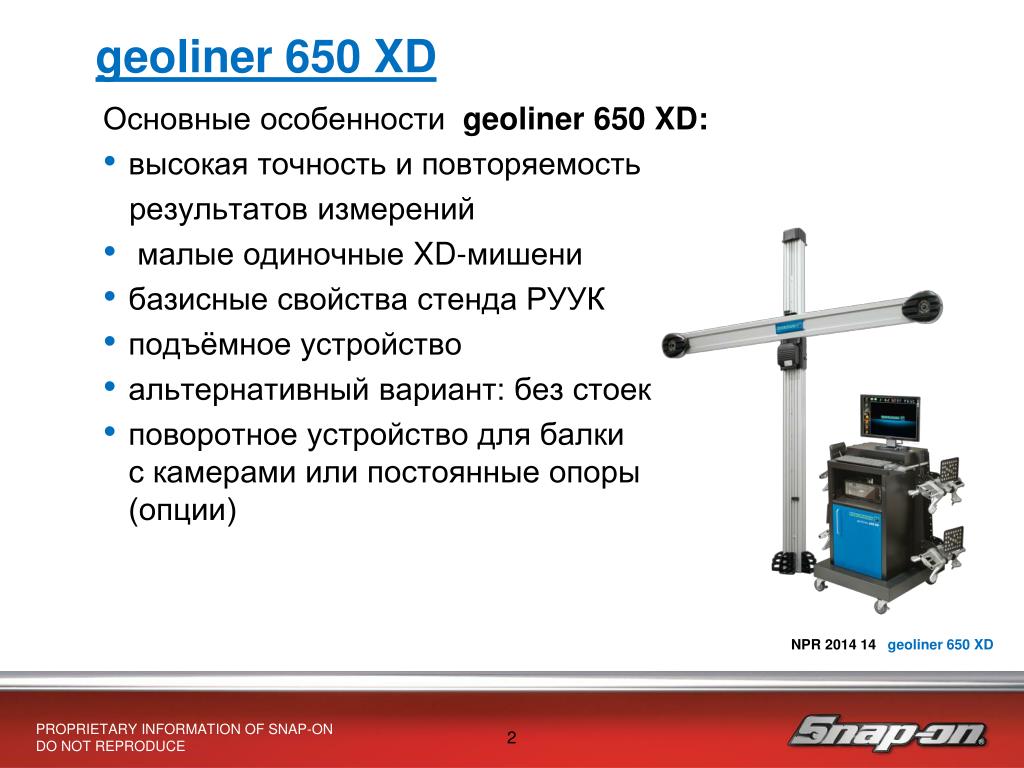

  2. geoliner 650 XD Основные особенности geoliner 650 XD: • высокая точность и повторяемость результатов измерений • малыеодиночные XD-мишени • базисные свойства стенда РУУК • подъёмное устройство • альтернативный вариант: без стоек • поворотное устройство для балки с камерами или постоянные опоры (опции)

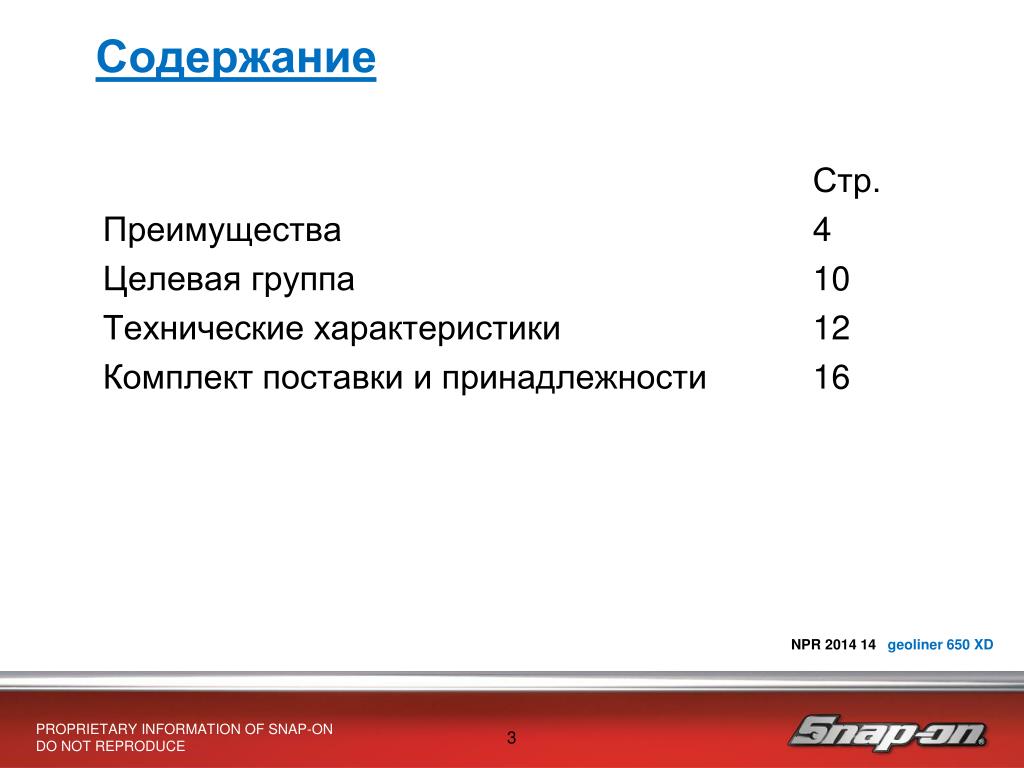

  3. Содержание Стр. Преимущества4 Целевая группа 10 Технические характеристики 12 Комплект поставки и принадлежности 16

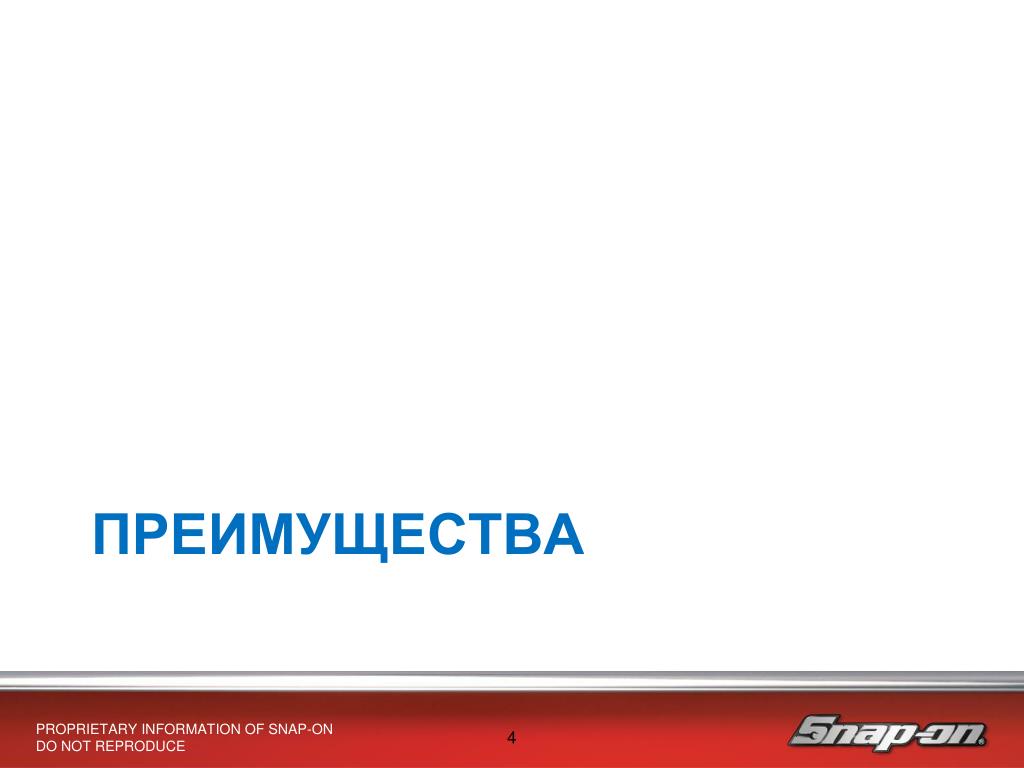

  4. ПРЕИМУЩЕСТВА

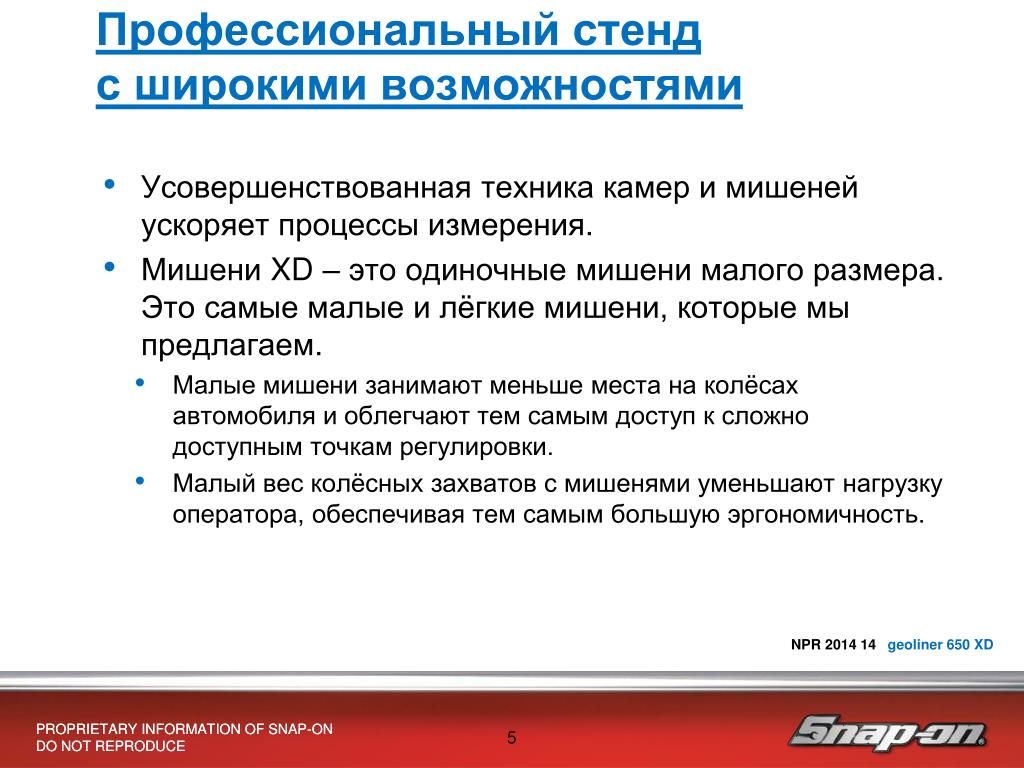

  5. Профессиональный стенд с широкими возможностями • Усовершенствованная техника камер и мишеней ускоряет процессы измерения. • Мишени XD – это одиночные мишени малого размера. Это самые малые и лёгкие мишени, которые мы предлагаем. • Малые мишени занимают меньше места на колёсах автомобиля и облегчают тем самым доступ к сложно доступным точкам регулировки. • Малый вес колёсных захватов с мишенями уменьшают нагрузку оператора, обеспечивая тем самым большую эргономичность. PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE

  6. Мишени XD: малые, лёгкие, занимают меньше места • Повышенное разрешение камер обеспечило возможность создания новых одиночных малых мишеней. • Передние и задние мишени с размерами 152 мм x 203 мм – самые маленькие мишени, которые мы предлагаем. PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE - TECHNICAL MODIFICATIONS RESERVED

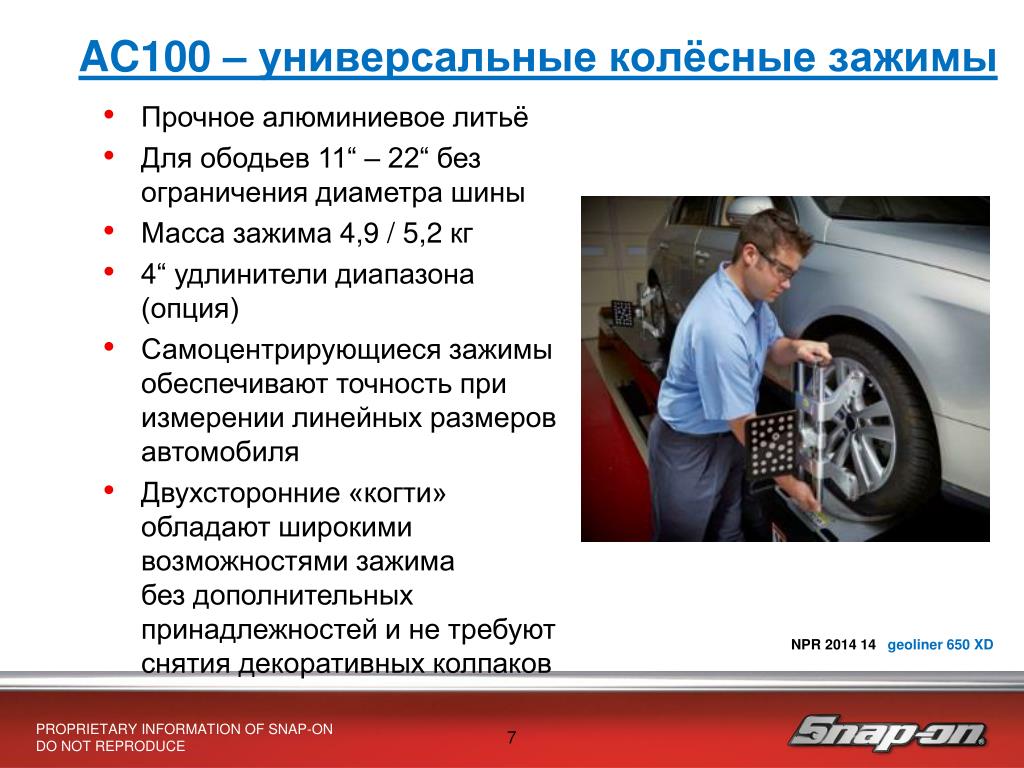

  7. AC100 – универсальные колёсные зажимы • Прочное алюминиевое литьё • Для ободьев 11“ – 22“ без ограничения диаметра шины • Масса зажима 4,9 / 5,2 кг • 4“ удлинители диапазона (опция) • Самоцентрирующиеся зажимы обеспечивают точность при измерении линейных размеров автомобиля • Двухсторонние «когти» обладают широкими возможностями зажима без дополнительных принадлежностей и не требуют снятия декоративных колпаков

  8. Программное обеспечение Pro42 • Geoliner 650 XD оснащён ПО Pro42 SILBER. • Pro42 – программное обеспечение с широкими свойствами, которое базируется на пиктограммах и организована так, что обеспечивает оператору возможность доступа ко всей необходимой ему информации. • Pro42 предоставляет ВСЕ требуемые функции при однократным касании экрана, обеспечивая оператору точный и быстрый доступ к измерениям. • Pro42 предоставляет технику исключительную ДИАГНОСТИЧЕСКУЮ информацию, которая позволяет легко распознать проблемы автомобиля. PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE

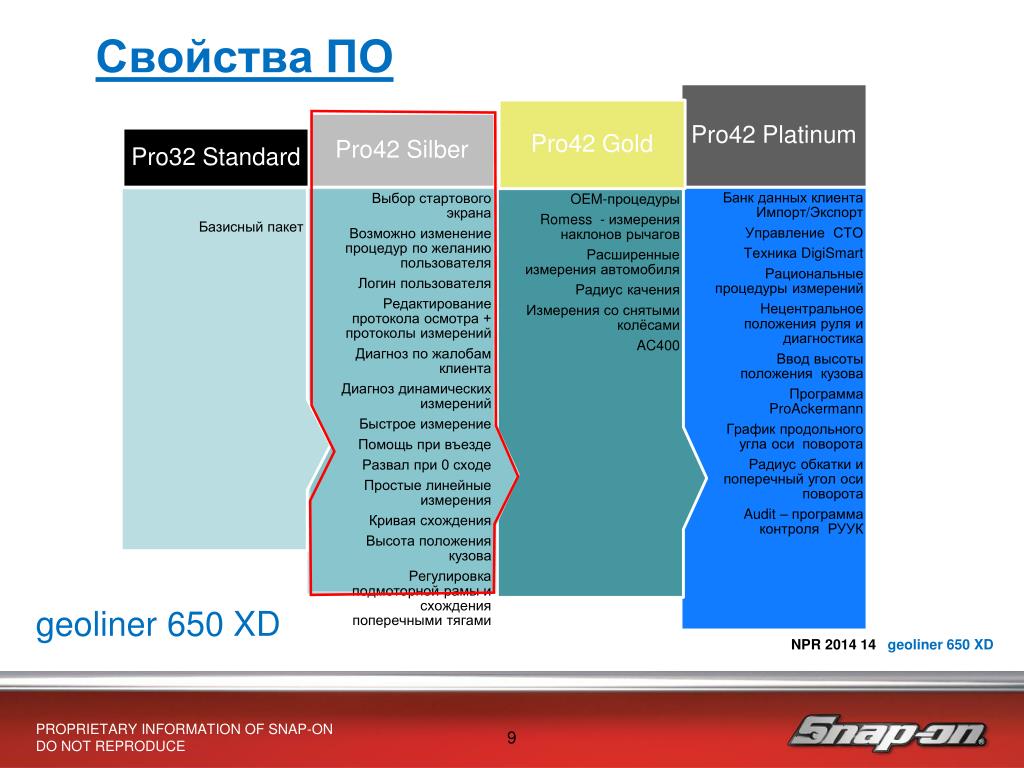

  9. Свойства ПО geoliner 650 XD

  10. Целевая группа

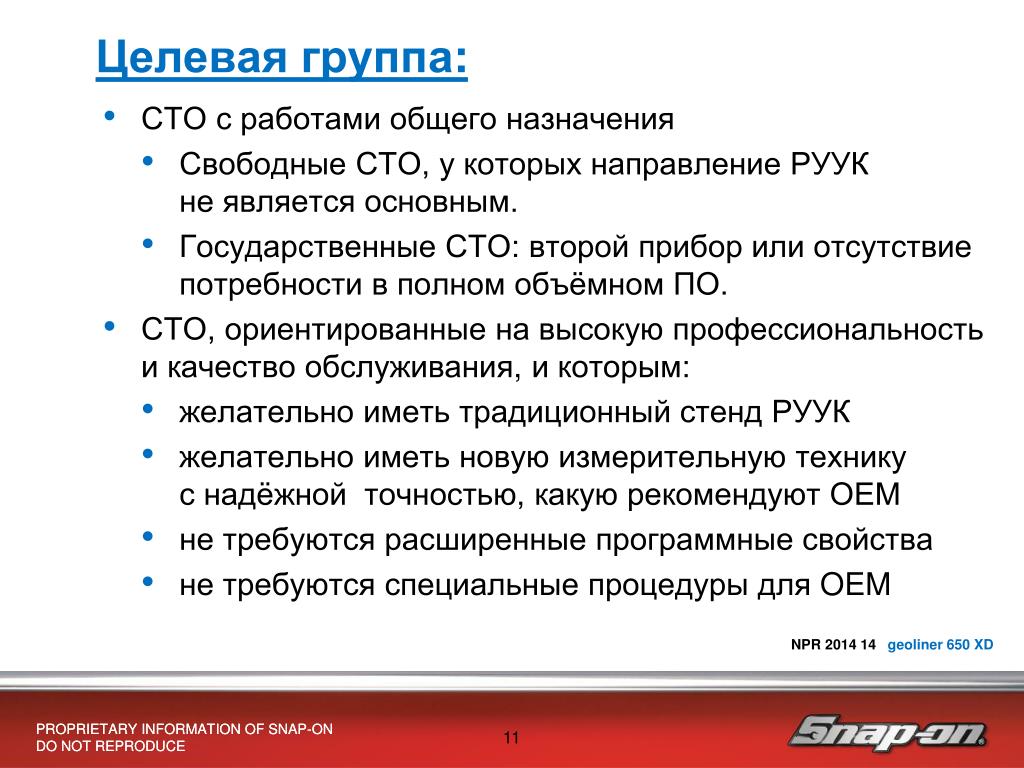

  11. Целевая группа: • СТО с работами общего назначения • Свободные СТО, у которых направление РУУК не является основным. • Государственные СТО: второй прибор или отсутствие потребности в полном объёмном ПО. • СТО, ориентированные на высокую профессиональность и качество обслуживания,и которым: • желательно иметь традиционный стенд РУУК • желательно иметь новую измерительную технику с надёжной точностью, какую рекомендуют ОЕМ • не требуются расширенные программные свойства • не требуются специальные процедуры для OEM PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE

  12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

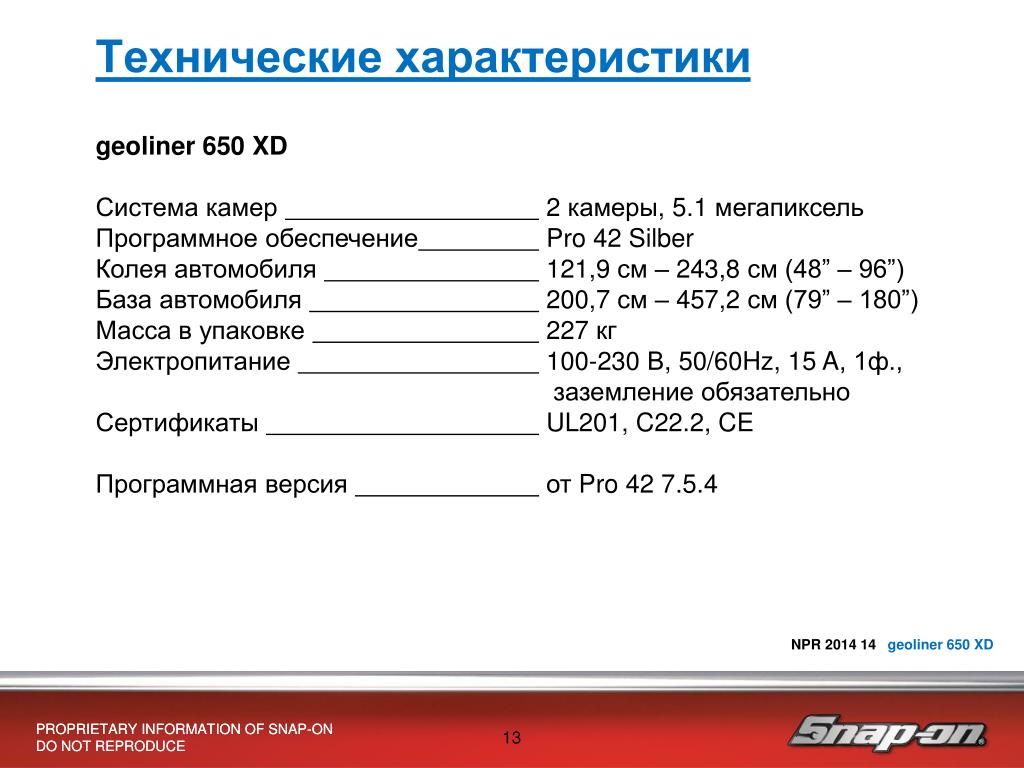

  13. Технические характеристики geoliner650 XD Система камер 2 камеры, 5.1 мегапиксель Программное обеспечение Pro42 Silber Колея автомобиля 121,9 см – 243,8 см (48” – 96”) База автомобиля 200,7 см – 457,2 см (79” – 180”) Масса в упаковке 227 кг Электропитание 100-230 В, 50/60Hz, 15 A, 1ф., заземление обязательно Сертификаты UL201, C22.2, CE Программная версияот Pro42 7.5.4 PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE

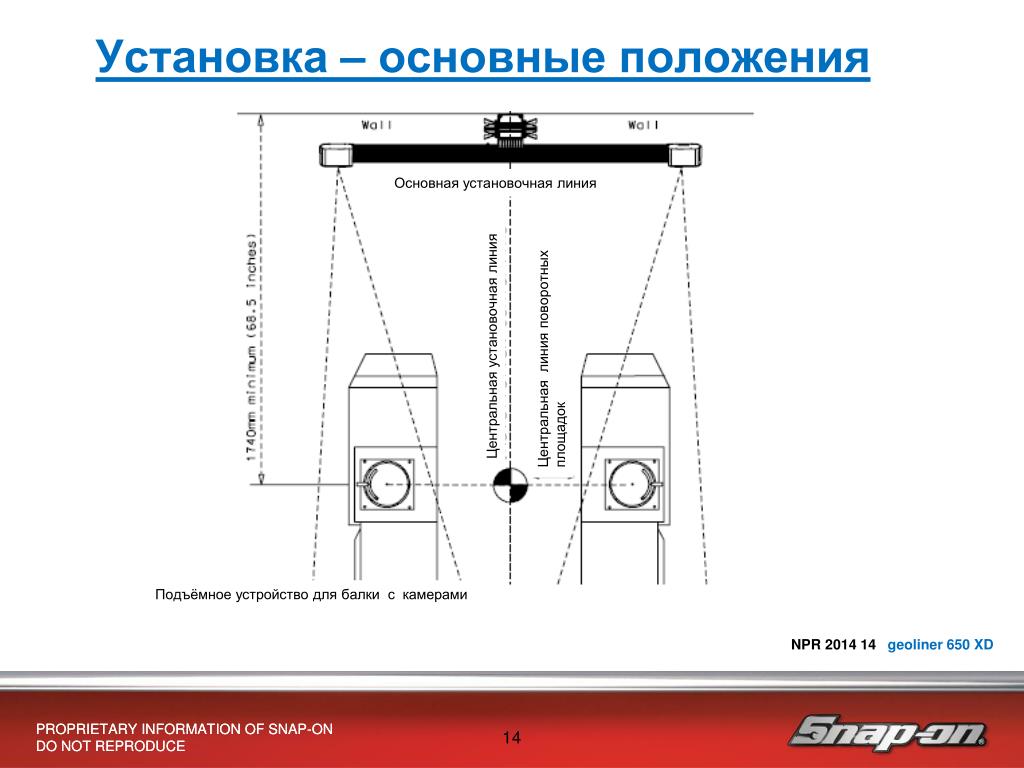

  14. Установка – основные положения Основная установочная линия Центральная линия поворотных площадок Центральная установочная линия Подъёмное устройство для балки с камерами PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE

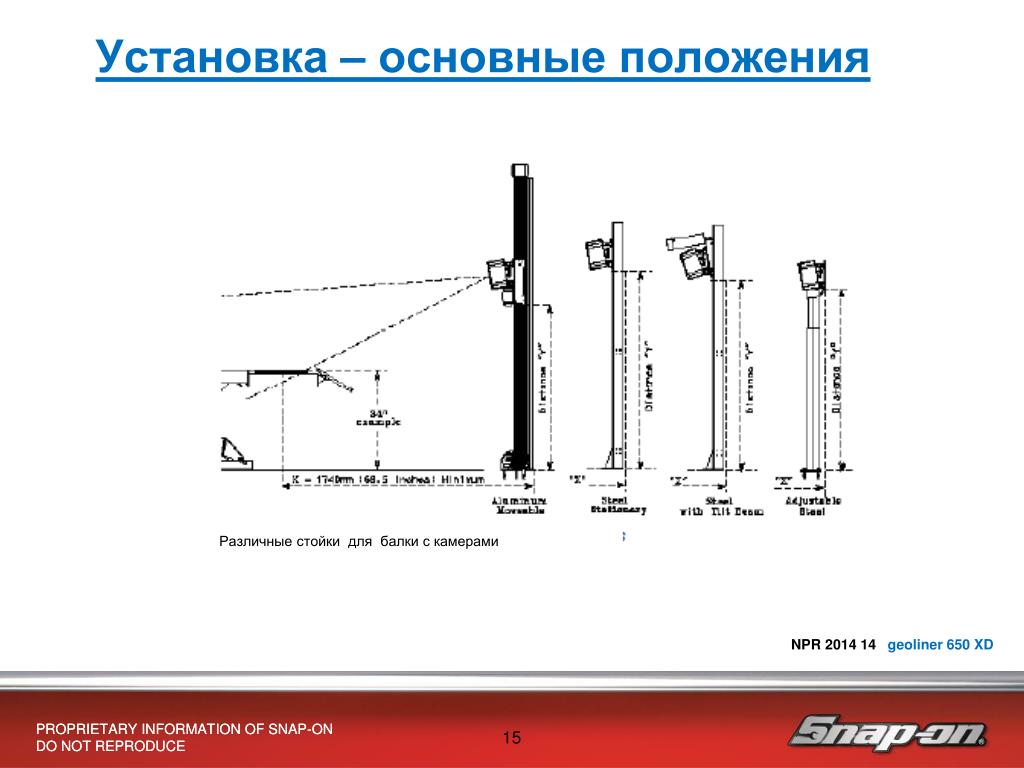

  15. Установка – основные положения Различные стойки для балки с камерами PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE

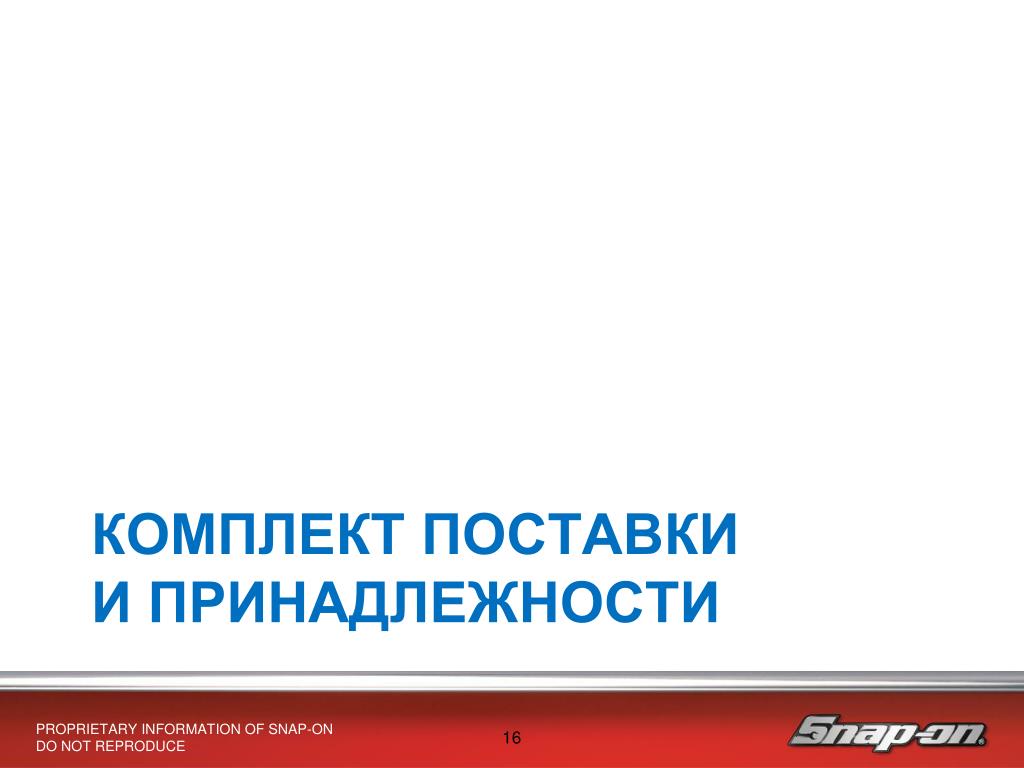

  16. Комплект поставки и ПРИНАДЛЕЖНОСТИ

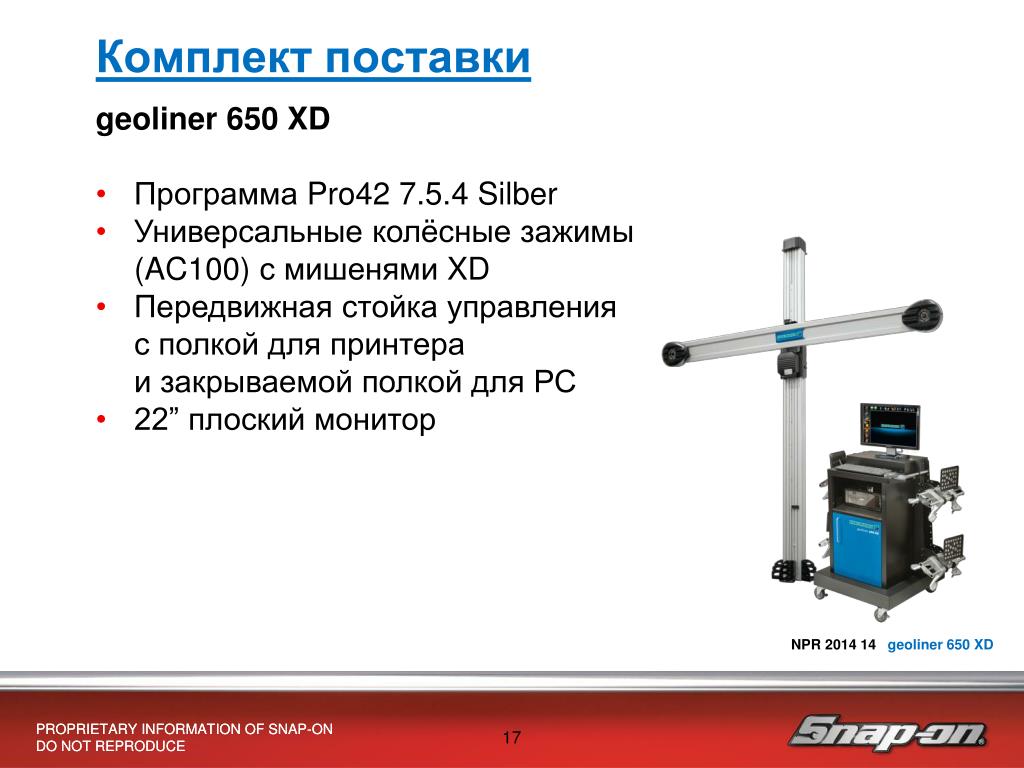

  17. Комплект поставки • geoliner 650 XD • Программа Pro42 7.5.4Silber • Универсальные колёсные зажимы (AC100) с мишенями XD • Передвижная стойка управления с полкой для принтера и закрываемой полкой для РС • 22” плоский монитор PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE

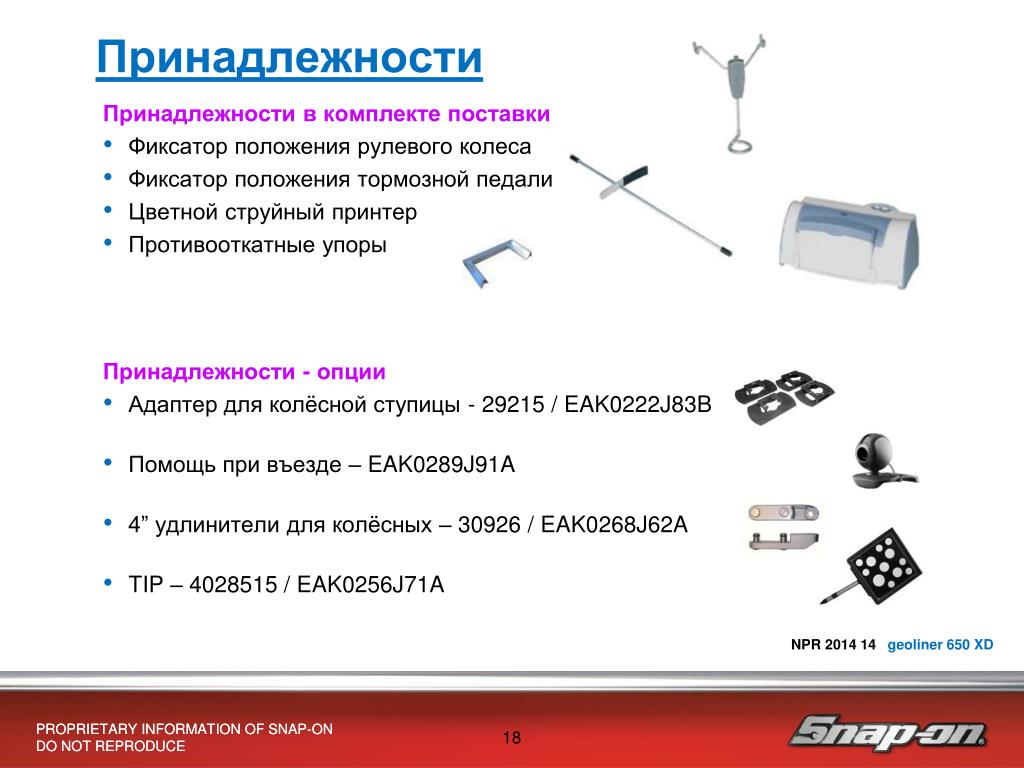

  18. Принадлежности Принадлежности в комплекте поставки • Фиксатор положения рулевого колеса • Фиксатор положения тормозной педали • Цветной струйный принтер • Противооткатные упоры Принадлежности - опции • Адаптер для колёсной ступицы - 29215 / EAK0222J83B • Помощь при въезде – EAK0289J91A • 4” удлинители для колёсных – 30926 / EAK0268J62A • TIP – 4028515 / EAK0256J71A PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE

  19. Принадлежности для сервисных центров • Комплект для RCP юстировки Артикул 29522 / 89612) • ИСО-рама Артикул 4029727 / EAK0277J00A • Юстировочное устройство Артикул 4027185 / EAK0222J02A • Адаптер для юстировочного устройства Артикул 34443 / EAK0289J42A PROPRIETARY INFORMATION OF SNAP-ON DO NOT REPRODUCE
