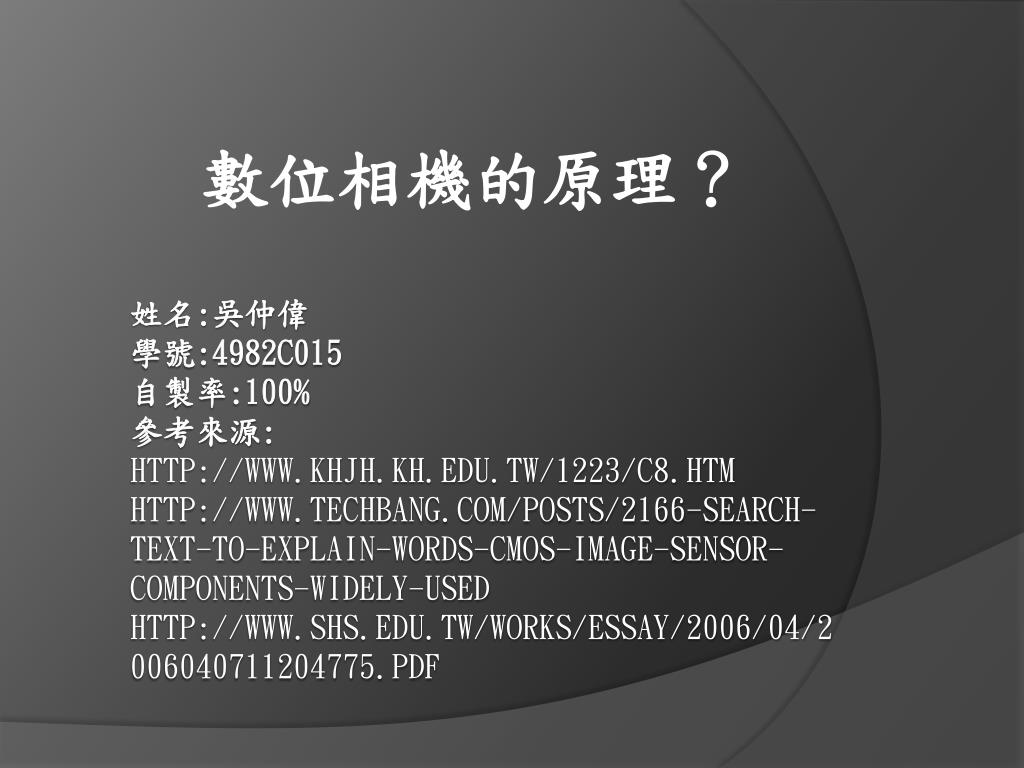

數位相機的原理？. 姓名 : 吳仲偉 學號 : 4982C015 自製率 :100% 參考來源 : http:// www.khjh.kh.edu.tw/1223/c8.htm http :// www.techbang.com/posts/2166-search-text-to-explain-words-cmos-image-sensor-components-widely-used http ://www.shs.edu.tw/works/essay/2006/04/2006040711204775.pdf. 數位相機的 原理.
E N D
數位相機的原理？ 姓名:吳仲偉學號:4982C015自製率:100%參考來源: http://www.khjh.kh.edu.tw/1223/c8.htmhttp://www.techbang.com/posts/2166-search-text-to-explain-words-cmos-image-sensor-components-widely-usedhttp://www.shs.edu.tw/works/essay/2006/04/2006040711204775.pdf

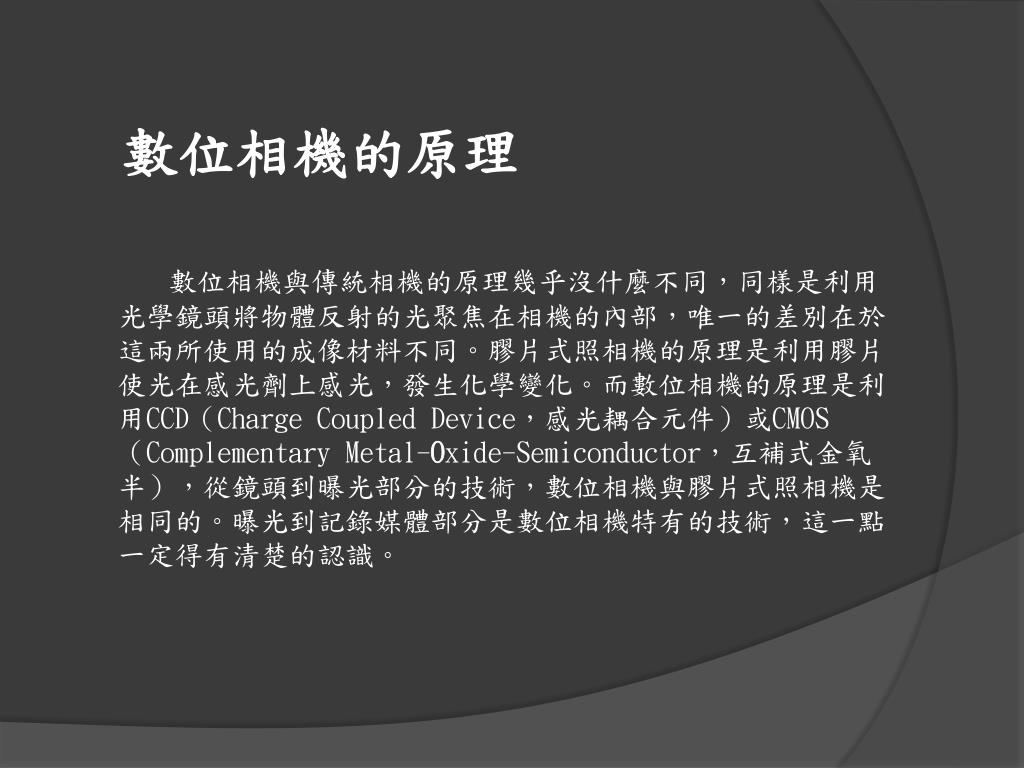

數位相機的原理 數位相機與傳統相機的原理幾乎沒什麼不同，同樣是利用光學鏡頭將物體反射的光聚焦在相機的內部，唯一的差別在於這兩所使用的成像材料不同。膠片式照相機的原理是利用膠片使光在感光劑上感光，發生化學變化。而數位相機的原理是利用CCD（ChargeCoupled Device，感光耦合元件）或CMOS（Complementary Metal-Oxide-Semiconductor，互補式金氧半），從鏡頭到曝光部分的技術，數位相機與膠片式照相機是相同的。曝光到記錄媒體部分是數位相機特有的技術，這一點一定得有清楚的認識。
何謂感光耦合元件 電荷耦合元件（Charge-coupled Device，CCD）是一種集成電路，上有許多排列整齊的電容，能感應光線，並將影像轉變成數字信號。經由外部電路的控制，每個小電容能將其所帶的電荷轉給它相鄰的電容。CCD廣泛應用在數位攝影、天文學，尤其是光學遙測技術（Photometry）、光學與頻譜望遠鏡，和高速攝影技術如幸運成像。 (圖二)一組用於紫外線影像處理用的CCD

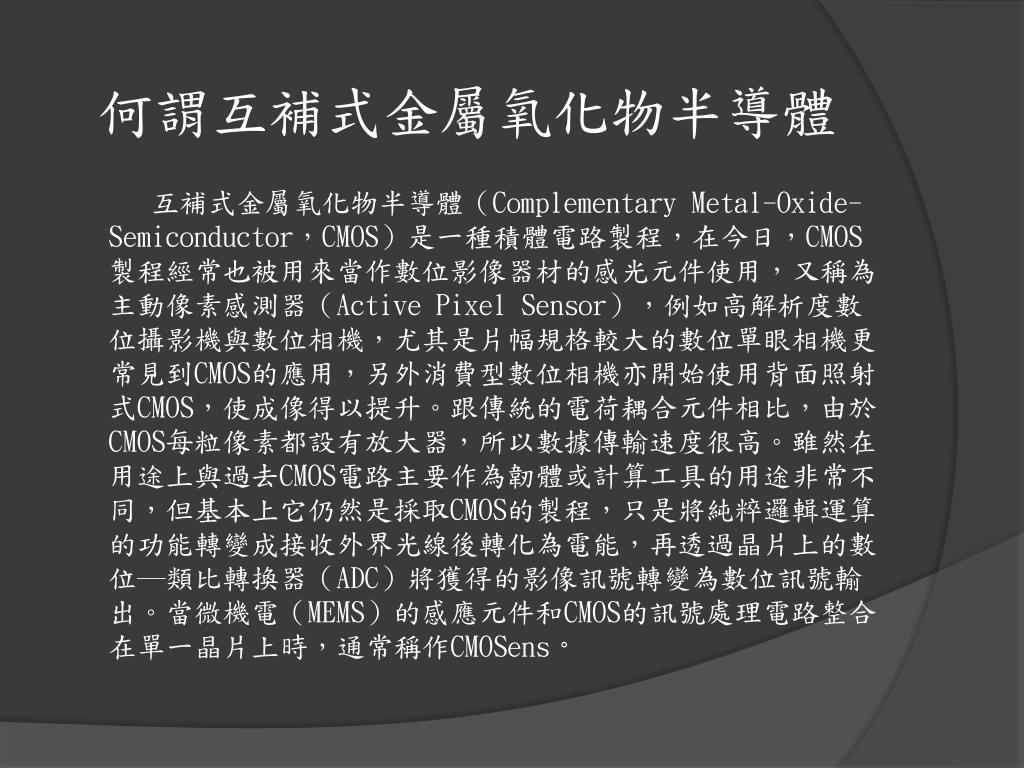

何謂互補式金屬氧化物半導體 互補式金屬氧化物半導體（Complementary Metal-Oxide-Semiconductor，CMOS）是一種積體電路製程，在今日，CMOS製程經常也被用來當作數位影像器材的感光元件使用，又稱為主動像素感測器（Active Pixel Sensor），例如高解析度數位攝影機與數位相機，尤其是片幅規格較大的數位單眼相機更常見到CMOS的應用，另外消費型數位相機亦開始使用背面照射式CMOS，使成像得以提升。跟傳統的電荷耦合元件相比，由於CMOS每粒像素都設有放大器，所以數據傳輸速度很高。雖然在用途上與過去CMOS電路主要作為韌體或計算工具的用途非常不同，但基本上它仍然是採取CMOS的製程，只是將純粹邏輯運算的功能轉變成接收外界光線後轉化為電能，再透過晶片上的數位─類比轉換器（ADC）將獲得的影像訊號轉變為數位訊號輸出。當微機電（MEMS）的感應元件和CMOS的訊號處理電路整合在單一晶片上時，通常稱作CMOSens。

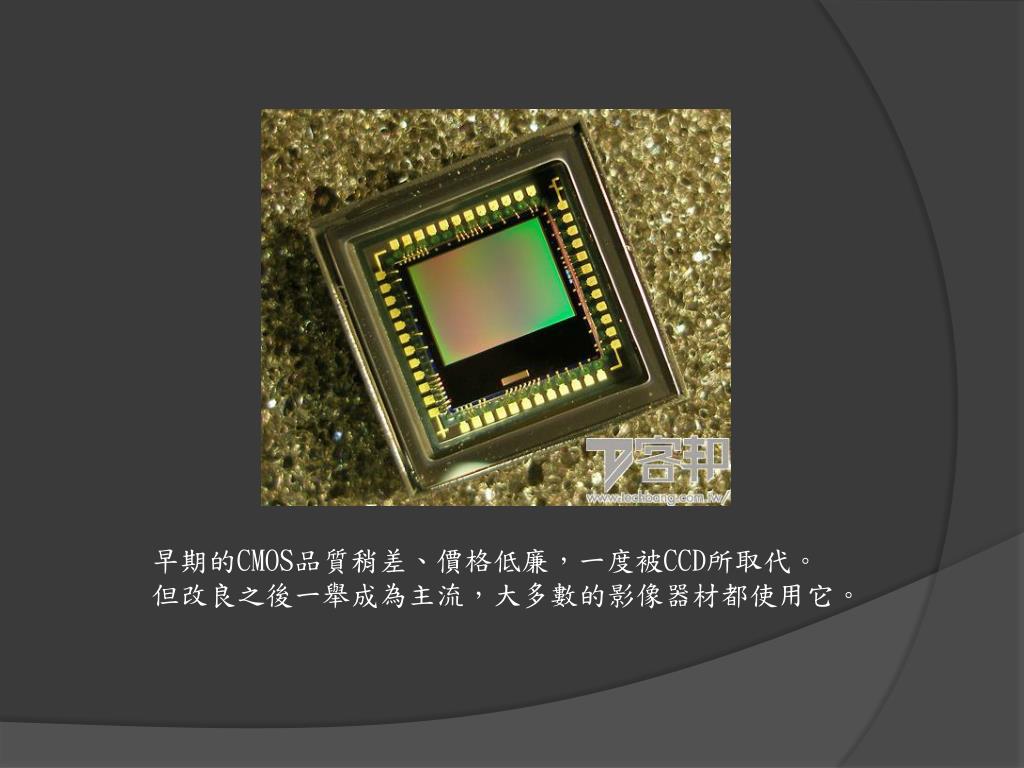

早期的CMOS品質稍差、價格低廉，一度被CCD所取代。早期的CMOS品質稍差、價格低廉，一度被CCD所取代。 但改良之後一舉成為主流，大多數的影像器材都使用它。
