Presentation Transcript
slide2
파스트리
  • 다음의 toyPL 프로그램 조각에 대하여 파스트리(유도트리)를 그리시오.

begin if ( <Cond> ) then<Var> = <Expr> ;<Var> = <Expr> ; <Var> = <Expr>end

  • 유도는 <stmt>로부터 시작한다. (즉, 유도트리의 루트가 <stmt>임.)

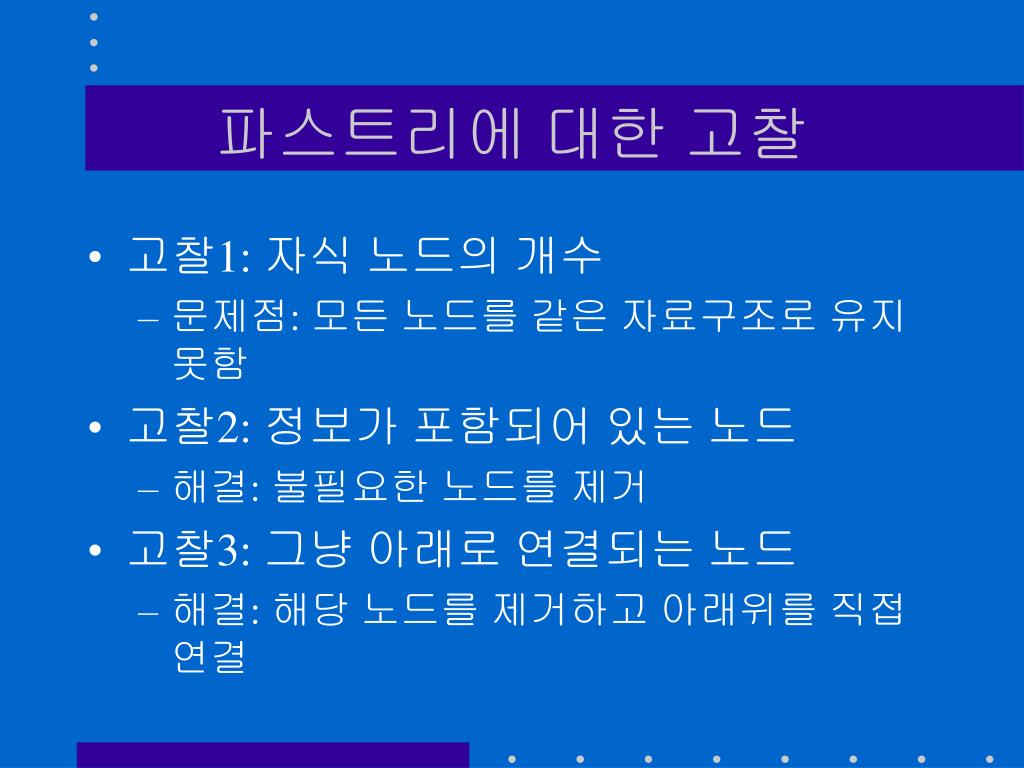

slide3
파스트리에 대한 고찰
  • 고찰1: 자식 노드의 개수
    • 문제점: 모든 노드를 같은 자료구조로 유지 못함
  • 고찰2: 정보가 포함되어 있는 노드
    • 해결: 불필요한 노드를 제거
  • 고찰3: 그냥 아래로 연결되는 노드
    • 해결: 해당 노드를 제거하고 아래위를 직접 연결
slide4
자식 노드의 개수
  • 모든 트리는 링크 2개로서 표현 가능

원 트리 변환된 트리

slide5

kind

value

bro

son

트리 노드의 구조

p

...

...

slide7
트리 순회
  • 기본 아이디어
    • 형제 노드는 while loop로
    • 자식 노드는 recursive call로
  • 알고리즘

algorithm traverse(p) {

while (p != NULL) {

process(p);

traverse(p->son);

p = p->bro;

}

}

slide9
구문 트리 (abstract syntax tree)

파스트리를 간략히 표현한 형태

전체 트리의 크기가 작다

파스트리와 똑같은 정보를 유지

예: 1 + 2 * 3

구문 트리
slide12
노드의 종류
  • PLUS, MINUS, TIMES, DIVIDE, NEG
  • AND, OR, NOT
  • EQ, NE, GT, GE, LT, LE
  • NAME, NUMBER
  • FCALL, PCALL, ASSIGN, IF, WHILE, FOR, COMP, RETURN
  • MAIN, VARDECL, DECL, INT, LONG, PROC, FUNC

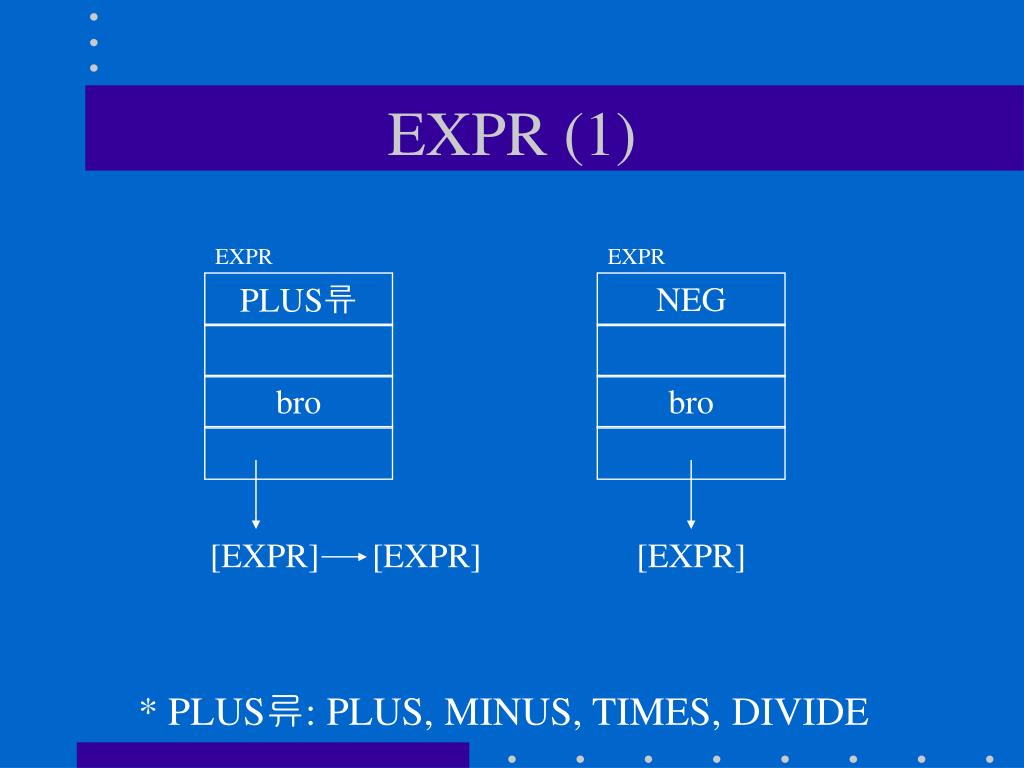

expr 1

EXPR

EXPR

NEG

PLUS류

bro

bro

[EXPR]

[EXPR]

[EXPR]

EXPR (1)

* PLUS류: PLUS, MINUS, TIMES, DIVIDE

expr 2

EXPR

EXPR

FCALL

NUMBER

value

bro

bro

NULL

[NAME]

[EXPR]*

EXPR (2)
expr 3 name

EXPR / NAME

NAME

symtab index

bro

NULL

EXPR (3) - NAME
cond 1

COND

COND

NOT

AND류

bro

bro

[COND]

[COND]

[COND]

COND (1)

* AND류: AND, OR

cond 2

COND

EQ류

bro

[EXPR]

[EXPR]

COND (2)

* EQ류: EQ, NE, GT, GE, LT, LE

stmt 1

STMT / COMP

STMT

STMT

COMP

ASSIGN

RETURN

bro

bro

bro

[NAME]

[EXPR]

[STMT]+

[EXPR]

STMT (1)
stmt 2

STMT

STMT

IF

PCALL

bro

bro

[NAME]

[EXPR]*

[COND]

[STMT]

[STMT]?

STMT (2)
stmt 3

STMT

STMT

WHILE

FOR

bro

bro

[NAME]

[COND]

[STMT]

[EXPR]

[EXPR]

[STMT]

STMT (3)
program

PGM

MAIN

symbol table

[SUBPGM]*

[VARDECL]

[COMP]

PROGRAM
vardecl

VARDECL

DECL

VARDECL

DECL

bro

bro

[DECL]*

[NAME]+

[TYPE]

VARDECL
slide23

TYPE

TYPE

LONG

INT

bro

bro

NULL

NULL

TYPE
subpgm

SUBPGM

SUBPGM

symbol table

FUNC

PROC

[COMP]

bro

bro

[NAME]

[VARDECL]

[VARDECL]

[COMP]

[NAME]

[TYPE]

[VARDECL]

[VARDECL]

SUBPGM

symbol table

slide25
AST 구성 예
  • 프로그램 조각

begin

sum = sum + 1;

if (sum > max) then max = sum

end

  • AST
    • 각자 구성해 봅시다.
slide26
심볼테이블
  • 심볼테이블
    • 이름과 속성을 가진 테이블
    • 부프로그램 당 하나의 심볼테이블
  • 심볼테이블 조작
    • 생성: 부프로그램을 만났을 때
    • 항목 추가: 이름을 만났을 때
    • 항목 갱신: 주소계산 등의 필요시에
slide27
심볼테이블의 구조
  • 심볼테이블의 구조

struct symbolTable {

char name[MAXNAMELEN];

typeKind type;

int line;

int addr;

};

  • 타입의 종류

UNKNOWN, INT, LONG, PNAME, FNAME, MNAME, ETC

slide28
심볼테이블 조작
  • 생성

symtab *mkSymbolTable()

  • 항목 검색 및 추가

symtabEntry(symtab *st, char *name, typeKind type, int line)

    • st에서 name을 찾아서 인덱스를 반환
    • 찾지 못하면 항목 추가 후 인덱스를 반환
  • 프로그램 위치

cdcs:~suhyun/compiler/toyPL/toypl.[hc]

slide29
고려 사항
  • 심볼테이블 작성시 고려사항
    • 심볼테이블의 생성 시점
      • 하나의 부프로그램당 하나의 심볼테이블
      • 구문분석시 부프로그램을 인식하였을 때
      • mkSymbolTable()를 호출
    • 항목 추가의 시점
      • symtabEntry()의 첫 파라메터는 심볼테이블임
      • 즉, 심볼테이블 생성후 항목 추가 가능
      • 어휘분석시는 심볼테이블을 만들지 않음
      • 구문분석시 단어가 인식되었을 때 추가

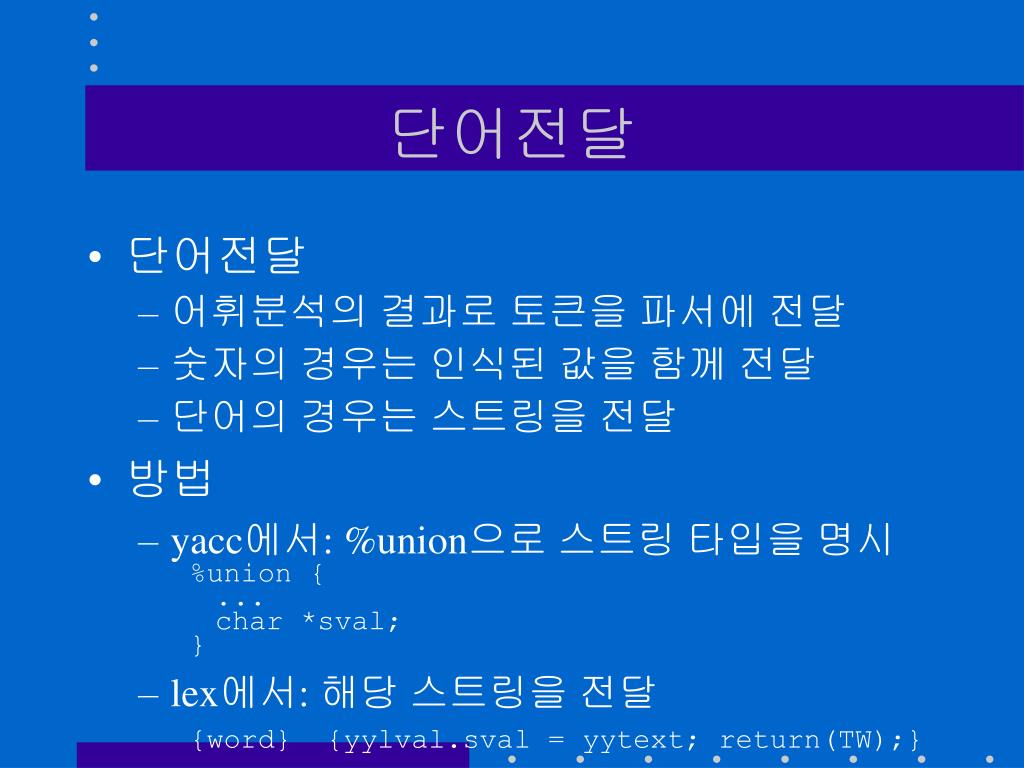

slide30
단어전달
  • 단어전달
    • 어휘분석의 결과로 토큰을 파서에 전달
    • 숫자의 경우는 인식된 값을 함께 전달
    • 단어의 경우는 스트링을 전달
  • 방법
    • yacc에서: %union으로 스트링 타입을 명시

%union {

...

char *sval;

}

    • lex에서: 해당 스트링을 전달

{word} {yylval.sval = yytext; return(TW);}

slide31
구문분석기의 제작 단계

1. 문법검사기를 제작

  • 기능: 프로그램의 오류만 검사

2. 소스 줄 번호 출력

  • 기능: 오류가 있을 경우 소스의 줄 번호 출력

3. 트리 생성

  • 2에 트리생성 부분을 추가

4. 심볼테이블 구성

  • 3에 심볼테이블 구성 부분을 추가

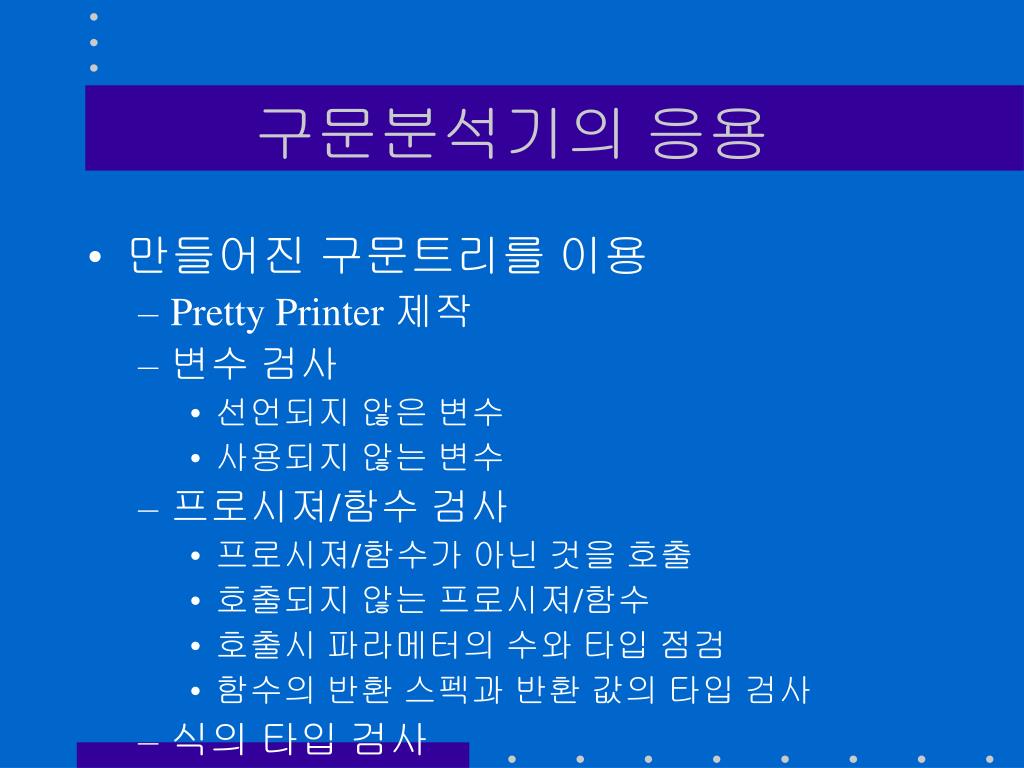

slide32
구문분석기의 응용
  • 만들어진 구문트리를 이용
    • Pretty Printer 제작
    • 변수 검사
      • 선언되지 않은 변수
      • 사용되지 않는 변수
    • 프로시져/함수 검사
      • 프로시져/함수가 아닌 것을 호출
      • 호출되지 않는 프로시져/함수
      • 호출시 파라메터의 수와 타입 점검
      • 함수의 반환 스펙과 반환 값의 타입 검사
    • 식의 타입 검사
