ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ ΘΕΡΜΙΚΕΣ ΑΠΩΛΕΙΕΣ

1. ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣΘΕΡΜΙΚΕΣ ΑΠΩΛΕΙΕΣ ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ ΧΗΜΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΘΗΓΗΤΗΣ ΕΥΑΓΓΕΛΟΣ Γ. ΦΟΥΝΤΟΥΚΙΔΗΣ ΔΡ. ΧΗΜΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΟΙΚΟΝΟΜΟΛΟΓΟΣ Σχεδιασμός: Δρ. Δημήτρης Κουλλάς Επιμέλεια: Δρ. Ευαγγελία Παντατοσάκη

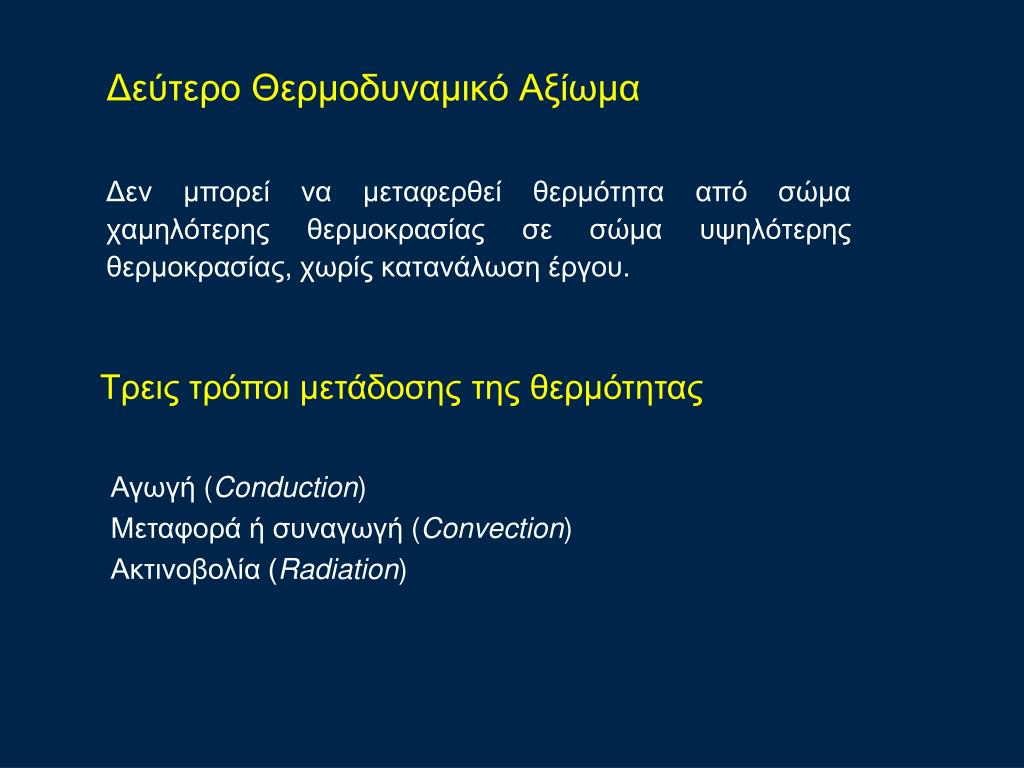

2. Δεύτερο Θερμοδυναμικό Αξίωμα Τρεις τρόποι μετάδοσης της θερμότητας Δεν μπορεί να μεταφερθεί θερμότητα από σώμα χαμηλότερης θερμοκρασίας σε σώμα υψηλότερης θερμοκρασίας, χωρίς κατανάλωση έργου. Αγωγή (Conduction) Μεταφορά ή συναγωγή (Convection) Ακτινοβολία (Radiation)

3. Bασική εξίσωση μετάδοσης θερμότητας με αγωγή Νόμος του Fourier: όπου Q = θερμότητα, kcal t = χρόνος, s = ροή θερμότητας, kcal/s K = συντελεστής θερμικής αγωγιμότητας, kcal/s ·m² · (°C/m) S = επιφάνεια κάθετη στη ροή θερμότητας, m² θ = θερμοκρασία, °C l = μήκος, m

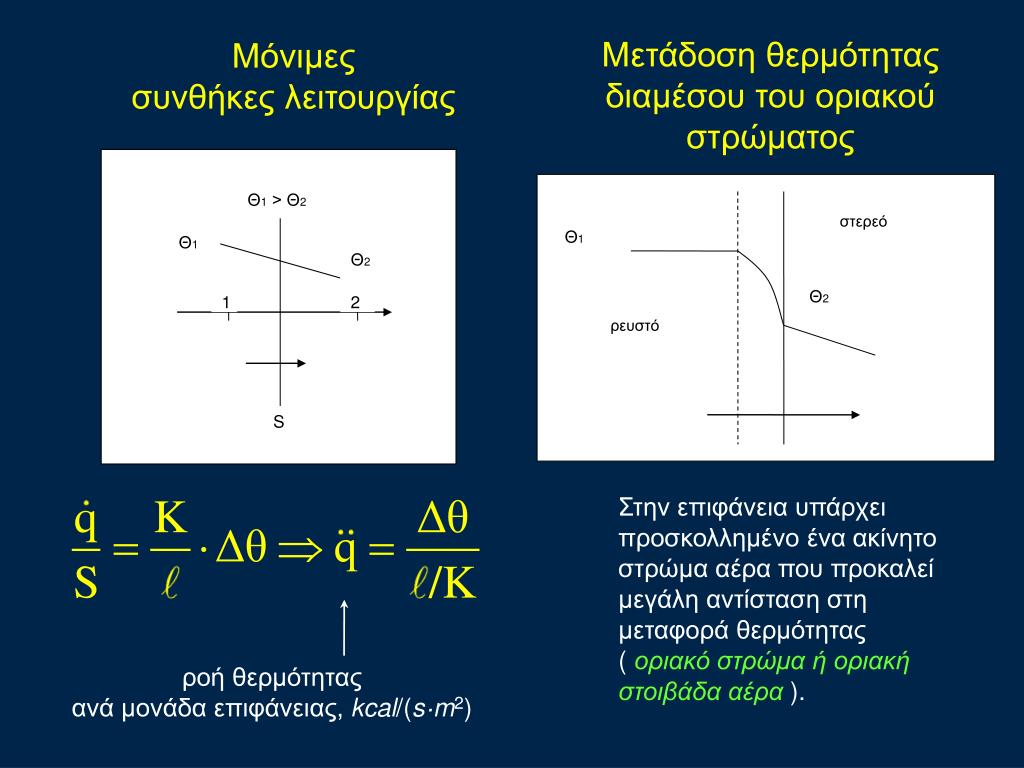

4. στερεό Θ1 Θ2 ρευστό Θ1 > Θ2 Θ1 > Θ2 Θ1 Θ1 Θ2 Θ2 1 1 2 2 S S Μόνιμες συνθήκες λειτουργίας Μετάδοση θερμότητας διαμέσου του οριακού στρώματος Στην επιφάνεια υπάρχει προσκολλημένο ένα ακίνητο στρώμα αέρα που προκαλεί μεγάλη αντίσταση στη μεταφορά θερμότητας ( οριακό στρώμα ή οριακή στοιβάδα αέρα ). ροή θερμότητας ανά μονάδα επιφάνειας, kcal/(s·m2)

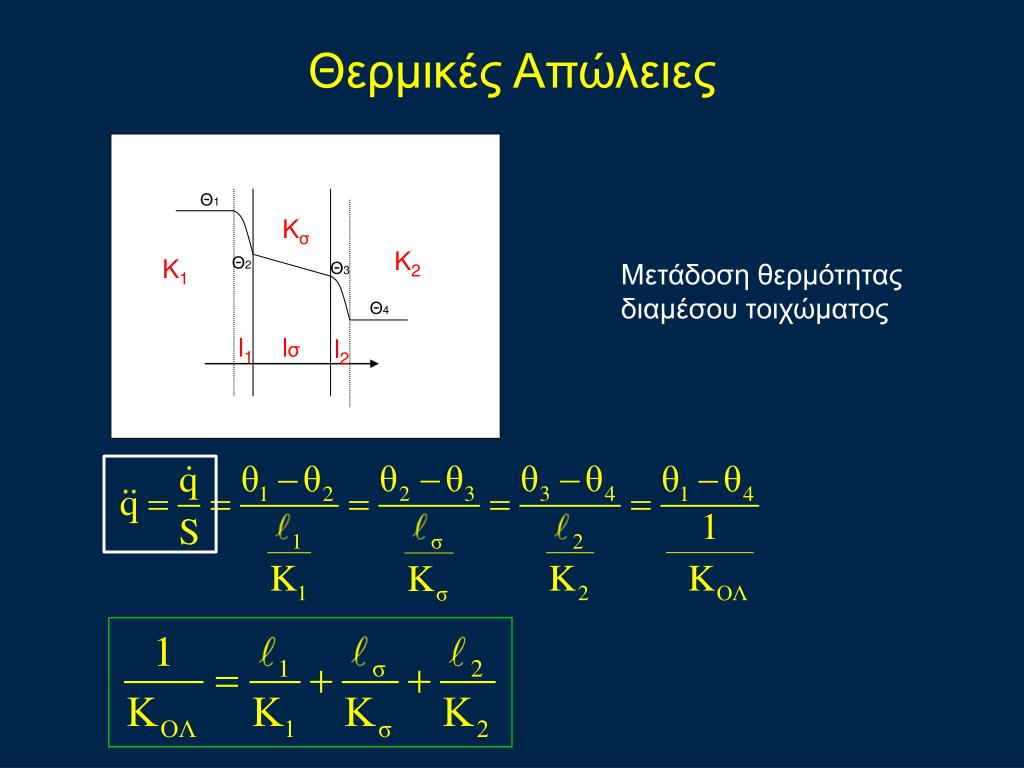

5. Θ1 Θ2 Θ3 Θ4 Θερμικές Απώλειες Kσ K2 K1 Μετάδοση θερμότητας διαμέσου τοιχώματος l1 lσ l2

6. Θερμικές Απώλειες – 1Ο ΠΕΙΡΑΜΑ Η πειραματική διάταξη αποτελείται από ένα ομοίωμα οικίας με δύο γυάλινα παράθυρα διαστάσεων 20 Χ 20 cm και πάχους 0,5 cm. Στο εσωτερικό της οικίας λειτουργεί λαμπτήρας ισχύος Ρ = 40 Watt. Θεωρούμε ότι τα τοιχώματα της οικίας είναι πλήρως μονωμένα, οπότε η θερμότητα διαφεύγει μόνο διαμέσου των παραθύρων. Μετρούμε τις θερμοκρασίες στο εσωτερικό της οικίας (θ1), στο εσωτερικό τοίχωμα του γυαλιού (θ2), στο εξωτερικό τοίχωμα του γυαλιού (θ3), και στο περιβάλλον (θ4). Ζητούνται να υπολογιστούν τα : Κολ, l1, l2, Κσ.

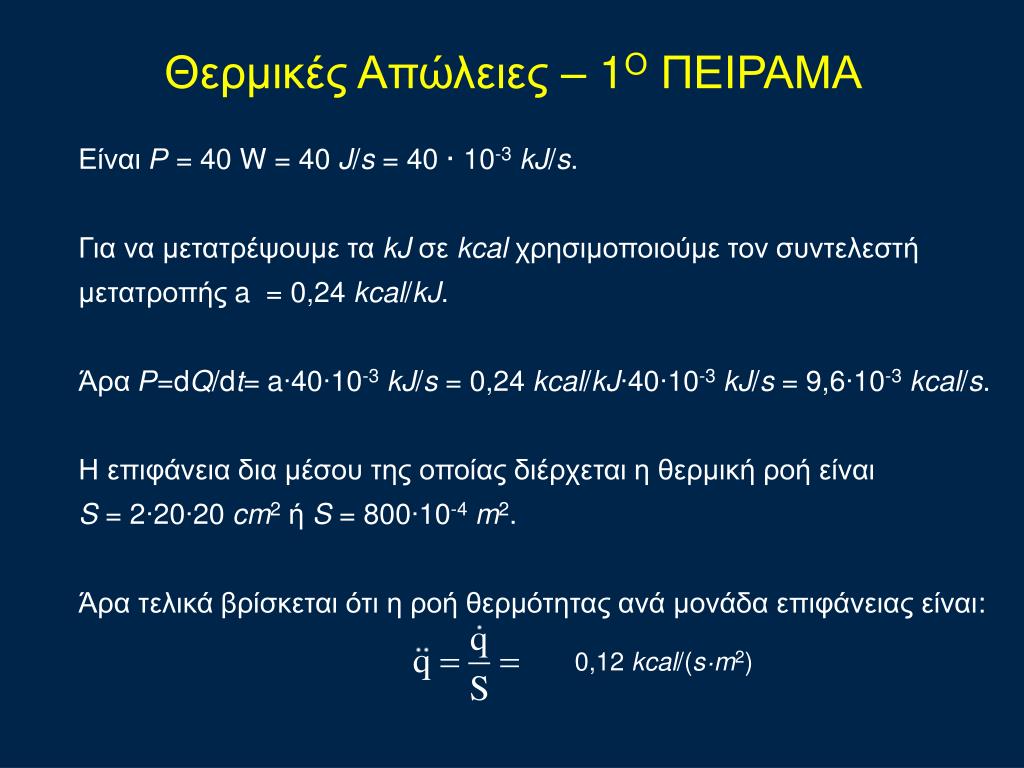

7. Θερμικές Απώλειες – 1Ο ΠΕΙΡΑΜΑ Είναι Ρ = 40 W = 40 J/s = 40 · 10-3kJ/s. Για να μετατρέψουμε τα kJ σε kcalχρησιμοποιούμε τον συντελεστή μετατροπής a= 0,24 kcal/kJ. Άρα Ρ=dQ/dt= a∙40∙10-3kJ/s = 0,24 kcal/kJ∙40∙10-3kJ/s = 9,6∙10-3kcal/s. Η επιφάνεια δια μέσου της οποίας διέρχεται η θερμική ροή είναι S = 2∙20∙20 cm2 ή S = 800∙10-4m2. Άρα τελικά βρίσκεται ότι η ροή θερμότητας ανά μονάδα επιφάνειας είναι: 0,12 kcal/(s·m2)

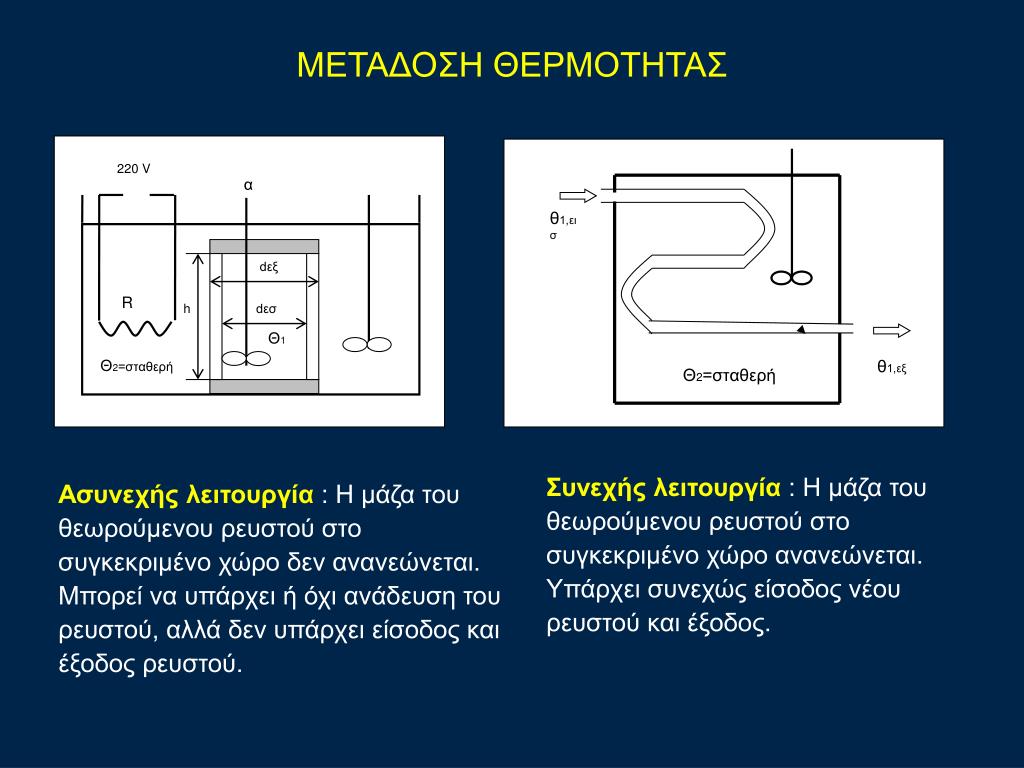

8. 220 V θ1,εισ α dεξ R h dεσ θ1,εξ Θ1 Θ2=σταθερή Θ2=σταθερή ΜΕΤΑΔΟΣΗ ΘΕΡΜΟΤΗΤΑΣ Συνεχής λειτουργία: Η μάζα του θεωρούμενου ρευστού στο συγκεκριμένο χώρο ανανεώνεται. Υπάρχει συνεχώς είσοδος νέου ρευστού και έξοδος. Ασυνεχής λειτουργία: Η μάζα του θεωρούμενου ρευστού στο συγκεκριμένο χώρο δεν ανανεώνεται. Μπορεί να υπάρχει ή όχι ανάδευση του ρευστού, αλλά δεν υπάρχει είσοδος και έξοδος ρευστού.

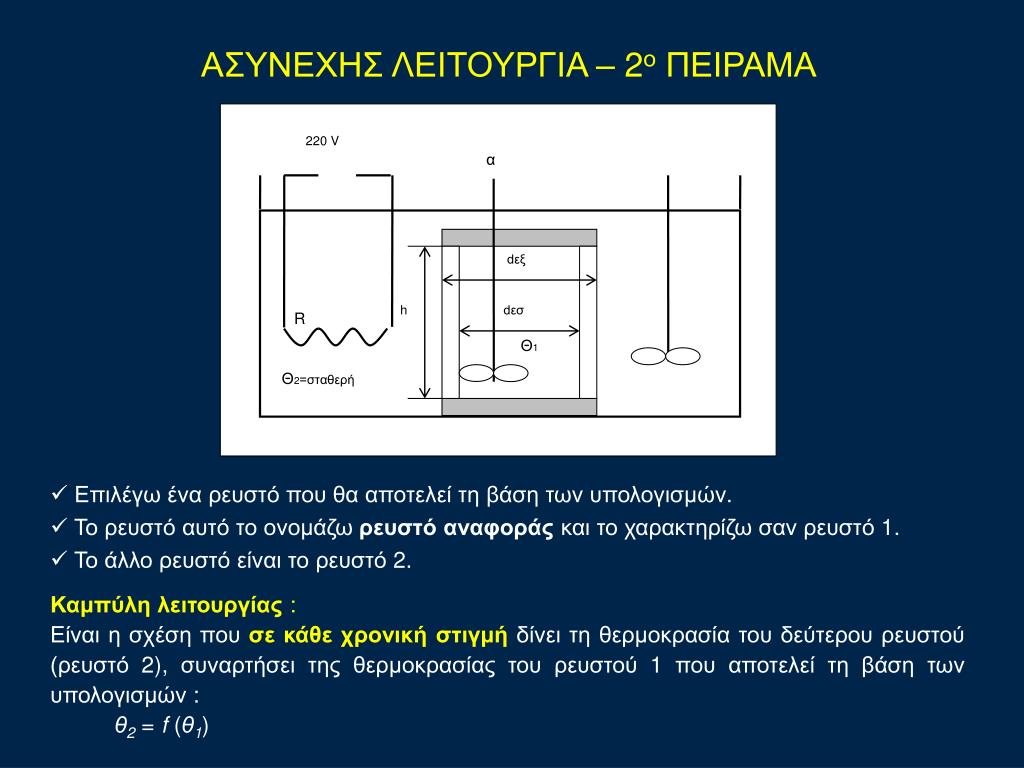

9. 220 V α dεξ h dεσ R Θ1 Θ2=σταθερή ΑΣΥΝΕΧΗΣ ΛΕΙΤΟΥΡΓΙΑ – 2ο ΠΕΙΡΑΜΑ • Επιλέγω ένα ρευστό που θα αποτελεί τη βάση τωνυπολογισμών. • Το ρευστό αυτό το ονομάζω ρευστό αναφοράς και τοχαρακτηρίζω σαν ρευστό 1. • Το άλλο ρευστό είναι το ρευστό 2. Καμπύλη λειτουργίας : Είναι η σχέση που σε κάθε χρονική στιγμή δίνει τη θερμοκρασία του δεύτερου ρευστού (ρευστό 2), συναρτήσει της θερμοκρασίας του ρευστού 1 που αποτελεί τη βάση των υπολογισμών : θ2 = f (θ1)

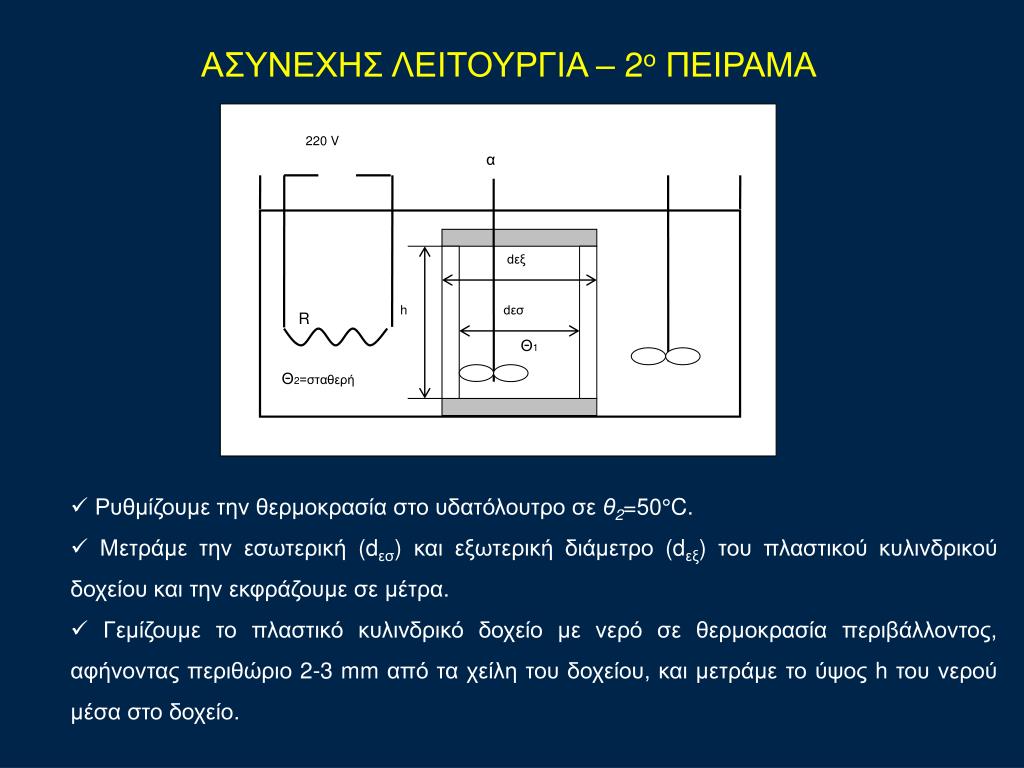

10. 220 V α dεξ h dεσ R Θ1 Θ2=σταθερή ΑΣΥΝΕΧΗΣ ΛΕΙΤΟΥΡΓΙΑ – 2ο ΠΕΙΡΑΜΑ Ρυθμίζουμε την θερμοκρασία στο υδατόλουτρο σε θ2=50°C. Μετράμε την εσωτερική (dεσ) και εξωτερική διάμετρο (dεξ) του πλαστικούκυλινδρικού δοχείου και την εκφράζουμε σε μέτρα. Γεμίζουμε το πλαστικό κυλινδρικό δοχείο με νερό σε θερμοκρασίαπεριβάλλοντος, αφήνοντας περιθώριο 2-3 mm από τα χείλη του δοχείου, και μετράμε το ύψος h του νερού μέσα στο δοχείο.

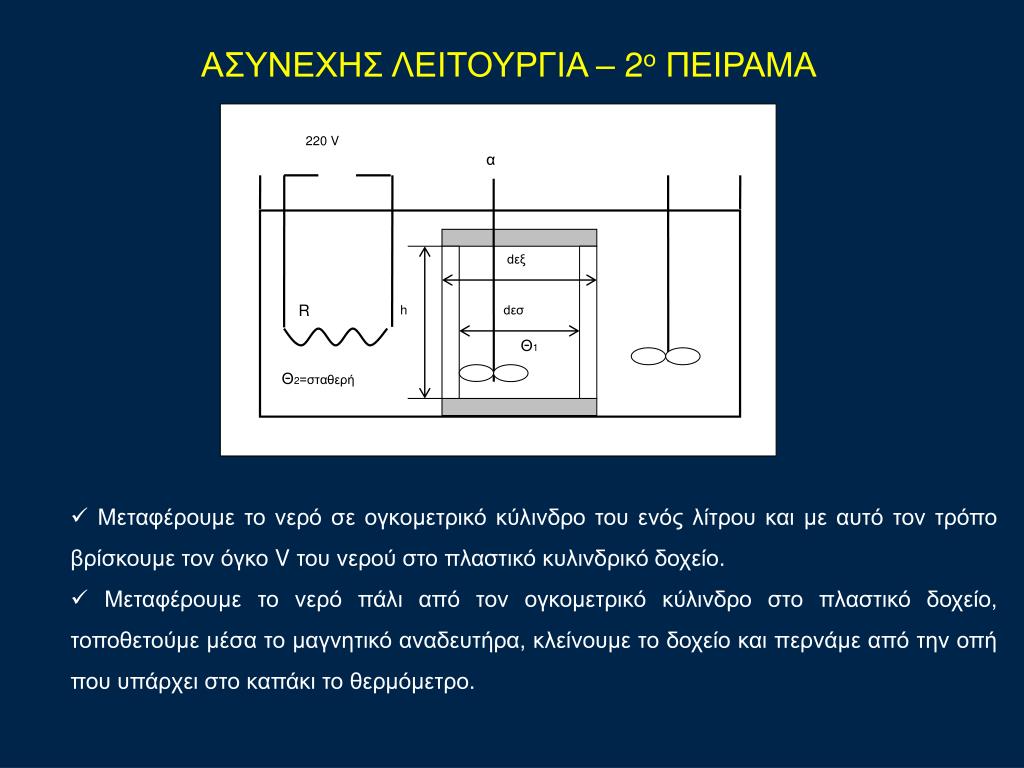

11. 220 V α dεξ R h dεσ Θ1 Θ2=σταθερή ΑΣΥΝΕΧΗΣ ΛΕΙΤΟΥΡΓΙΑ – 2ο ΠΕΙΡΑΜΑ Μεταφέρουμε το νερό σε ογκομετρικό κύλινδρο του ενός λίτρου και με αυτό τοντρόπο βρίσκουμε τον όγκο V του νερού στο πλαστικό κυλινδρικό δοχείο. Μεταφέρουμε το νερό πάλι από τον ογκομετρικό κύλινδρο στο πλαστικόδοχείο, τοποθετούμε μέσα το μαγνητικό αναδευτήρα, κλείνουμε το δοχείο καιπερνάμε από την οπή που υπάρχει στο καπάκι το θερμόμετρο.

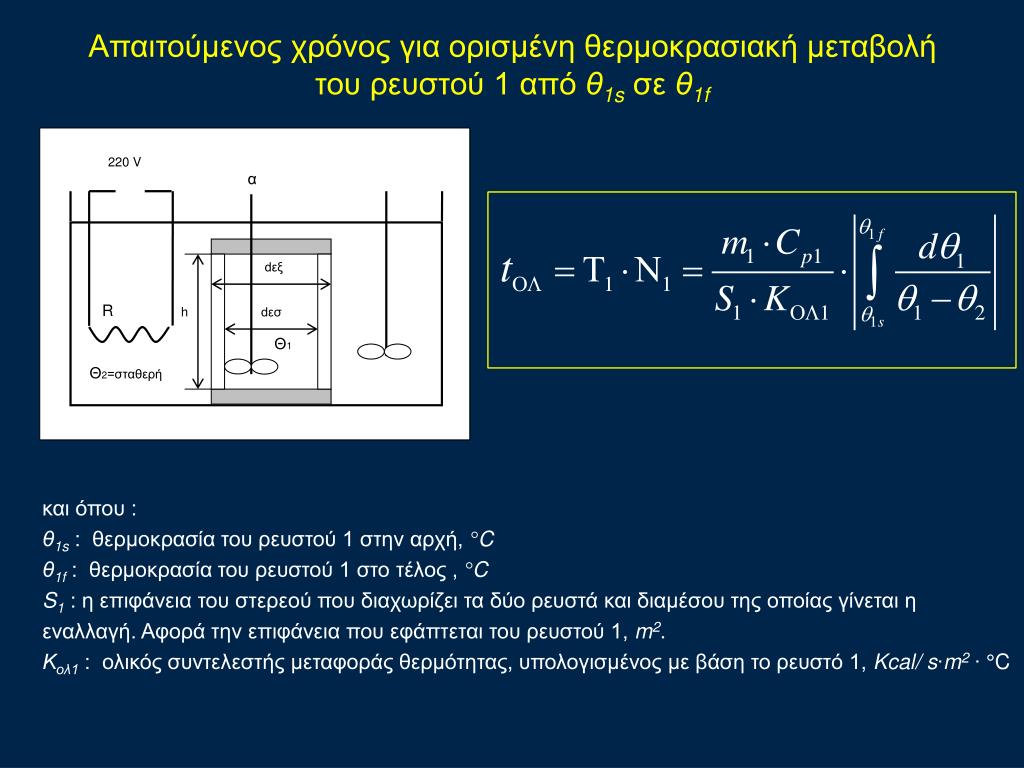

12. Απαιτούμενος χρόνος για ορισμένη θερμοκρασιακή μεταβολή του ρευστού 1 από θ1s σε θ1f 220 V α dεξ R h dεσ Θ1 Θ2=σταθερή και όπου : θ1s: θερμοκρασία του ρευστού 1 στην αρχή, °C θ1f: θερμοκρασία του ρευστού 1 στο τέλος , °C S1 : η επιφάνεια του στερεού που διαχωρίζει τα δύο ρευστά και διαμέσου της οποίας γίνεται η εναλλαγή. Αφορά την επιφάνεια που εφάπτεται του ρευστού 1, m2. Κολ1 : ολικός συντελεστής μεταφοράς θερμότητας, υπολογισμένος με βάση το ρευστό 1, Kcal/ s∙m2∙ °C

13. Απαιτούμενος χρόνος για ορισμένη θερμοκρασιακή μεταβολή του ρευστού 1 από θ1s σε θ1f 220 V α dεξ R h dεσ Θ1 Θ2=σταθερή Πρόκειται για ασυνεχή λειτουργία με ρευστό αναφοράς (ρευστό 1) το νερόστο εσωτερικό του πλαστικού κυλινδρικού δοχείου. Το ρευστό 2 είναι το νερό στο υδατόλουτρο που έχει σταθερήθερμοκρασία θ2=50 °C. H καμπύλη λειτουργίας δίνεται από την εξίσωση θ2 = 50. Ο ολικός χρόνος tΟΛέχει καταγραφεί. Επίσης έχουν καταγραφεί τα θ1s και θ1f Η μάζα του νερού m1μέσα στο πλαστικό κυλινδρικό δοχείο είναι εύκολο να υπολογισθεί σε kg αφού ο όγκος του V έχει μετρηθεί και η πυκνότητα του νερού ρ βρίσκεται από πίνακες (m1=V∙ρ). Επίσης η ειδική θερμότητα του νερού Cp1 λαμβάνεται από πίνακα. Η επιφάνεια εναλλαγής S1 είναι η εσωτερική κυλινδρική επιφάνεια του πλαστικού δοχείου,S1 = π∙dεσ∙h σε m2.

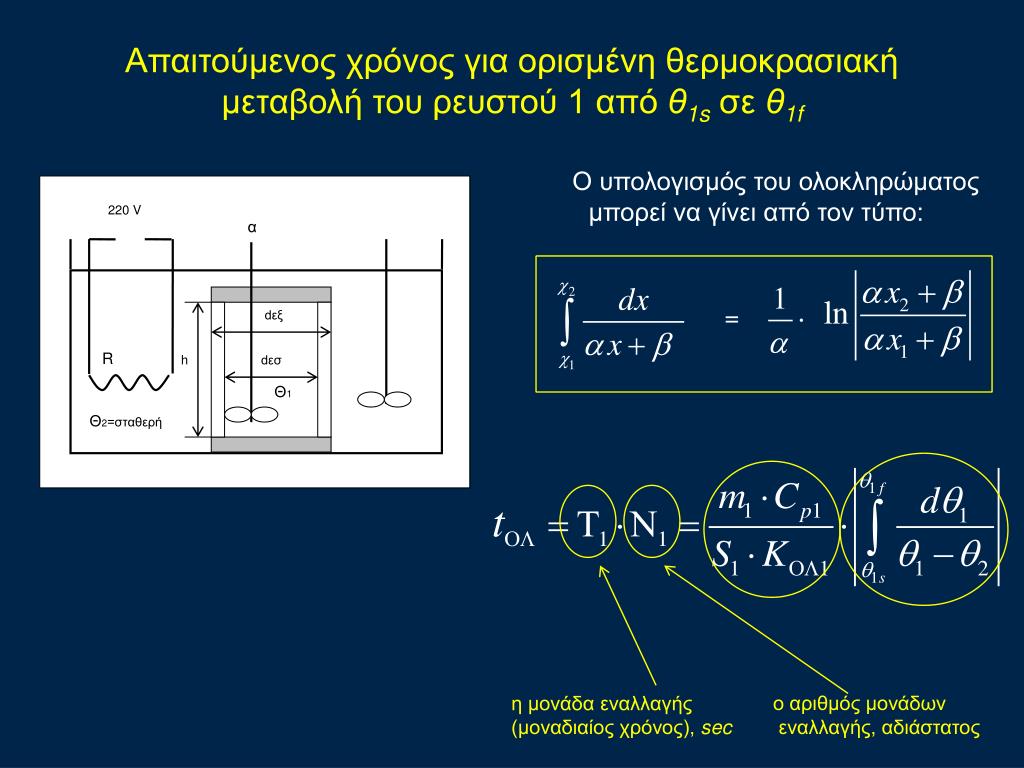

14. 220 V α dεξ R h dεσ Θ1 Θ2=σταθερή Απαιτούμενος χρόνος για ορισμένη θερμοκρασιακή μεταβολή του ρευστού 1 από θ1s σε θ1f Ο υπολογισμός του ολοκληρώματος μπορεί να γίνει από τον τύπο: = η μονάδα εναλλαγής (μοναδιαίος χρόνος), sec ο αριθμός μονάδων εναλλαγής, αδιάστατος

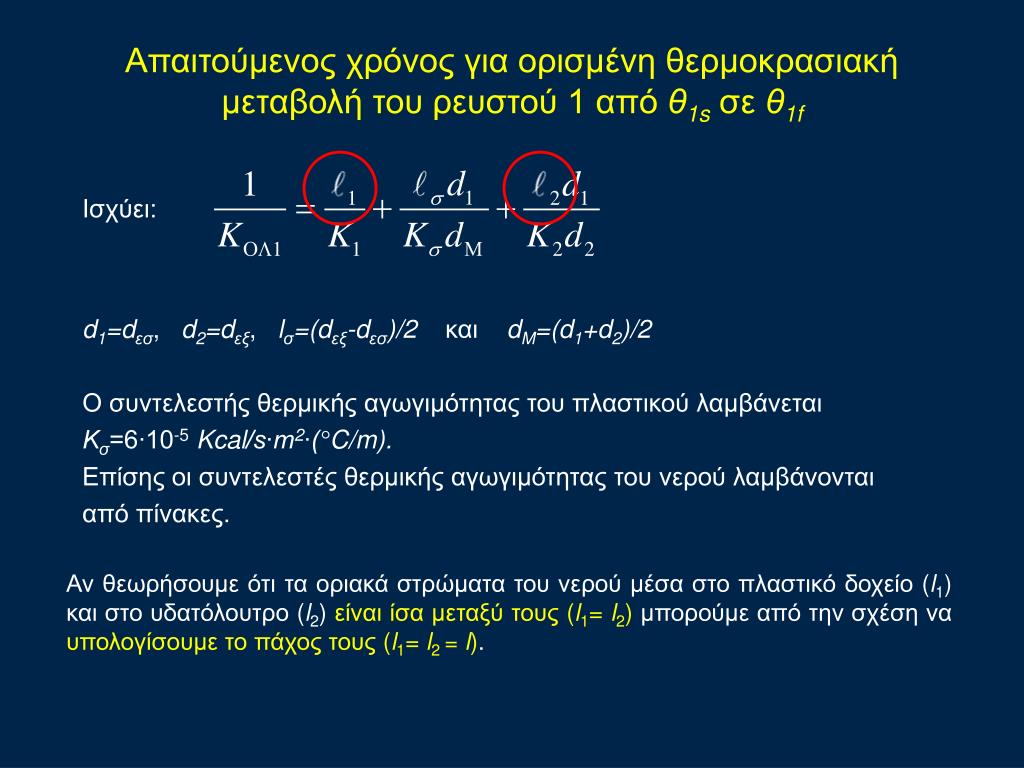

15. Απαιτούμενος χρόνος για ορισμένη θερμοκρασιακή μεταβολή του ρευστού 1 από θ1s σε θ1f Ισχύει: d1=dεσ, d2=dεξ, lσ=(dεξ-dεσ)/2 και dM=(d1+d2)/2 Ο συντελεστής θερμικής αγωγιμότητας του πλαστικού λαμβάνεται Κσ=6∙10-5Kcal/s∙m2∙(°C/m). Επίσης οι συντελεστές θερμικής αγωγιμότητας του νερού λαμβάνονται από πίνακες. Αν θεωρήσουμε ότι τα οριακά στρώματα του νερού μέσα στο πλαστικό δοχείο (l1) και στο υδατόλουτρο (l2) είναι ίσα μεταξύ τους (l1= l2) μπορούμε από την σχέση να υπολογίσουμε το πάχος τους (l1= l2 =l).

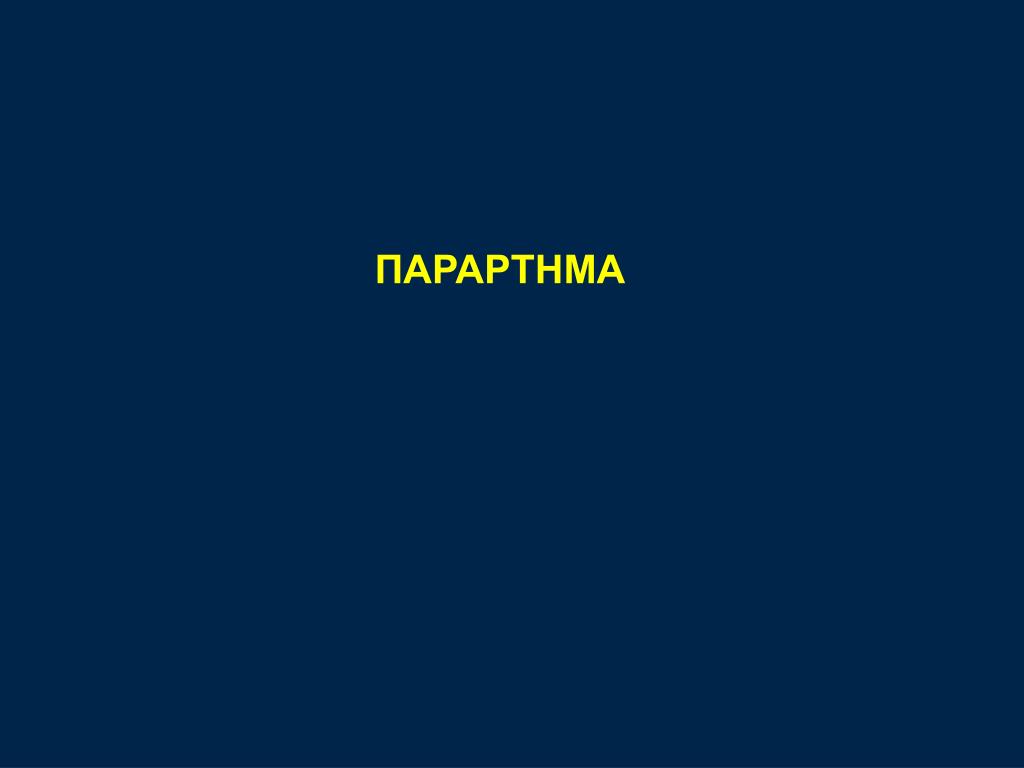

16. ΠΑΡΑΡΤΗΜΑ

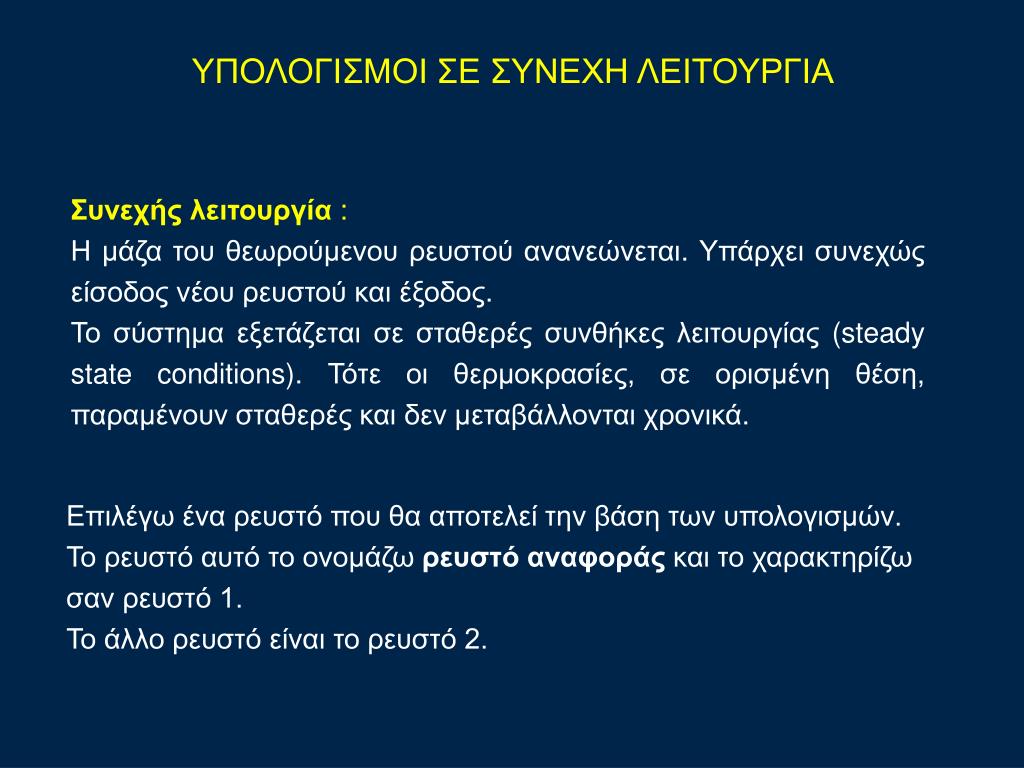

17. ΥΠΟΛΟΓΙΣΜΟΙ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓΙΑ Συνεχής λειτουργία : Η μάζα του θεωρούμενου ρευστού ανανεώνεται. Υπάρχει συνεχώς είσοδος νέου ρευστού και έξοδος. Το σύστημα εξετάζεται σε σταθερές συνθήκες λειτουργίας (steady state conditions). Τότε οι θερμοκρασίες, σε ορισμένη θέση, παραμένουν σταθερές και δεν μεταβάλλονται χρονικά. Επιλέγω ένα ρευστό που θα αποτελεί την βάση τωνυπολογισμών. Το ρευστό αυτό το ονομάζω ρευστό αναφοράς και το χαρακτηρίζω σαν ρευστό 1. Το άλλο ρευστό είναι το ρευστό 2.

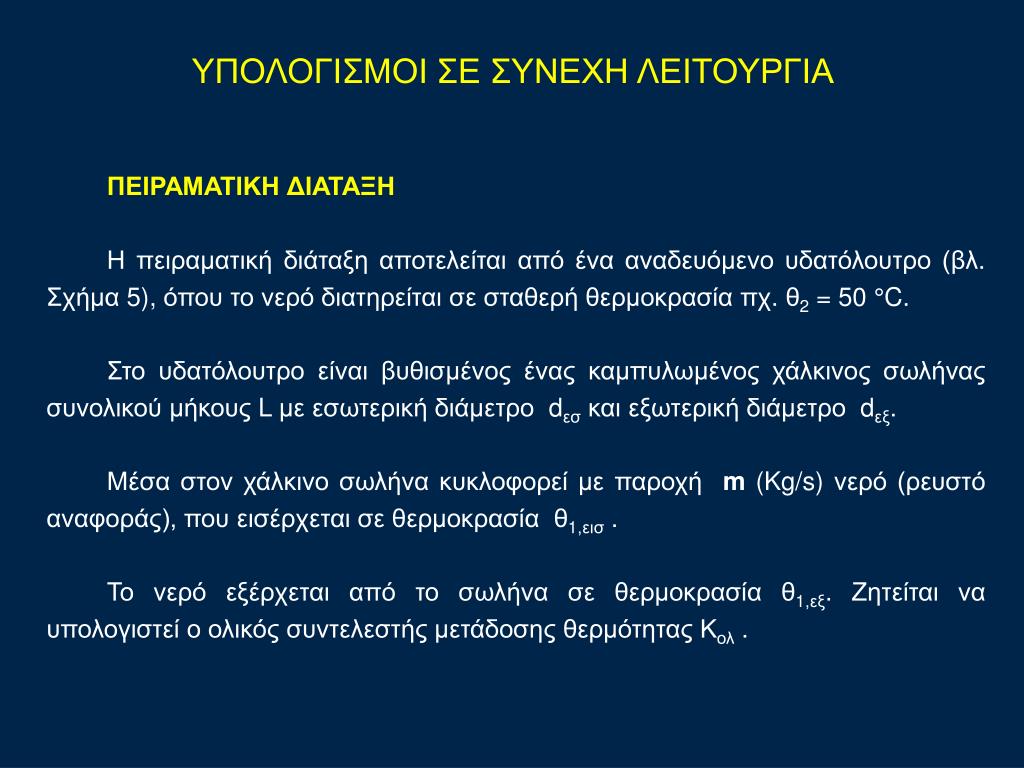

18. ΥΠΟΛΟΓΙΣΜΟΙ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓΙΑ ΠΕΙΡΑΜΑΤΙΚΗ ΔΙΑΤΑΞΗ Η πειραματική διάταξη αποτελείται από ένα αναδευόμενο υδατόλουτρο (βλ. Σχήμα 5), όπου το νερό διατηρείται σε σταθερή θερμοκρασία πχ. θ2 = 50 °C. Στο υδατόλουτρο είναι βυθισμένος ένας καμπυλωμένος χάλκινος σωλήνας συνολικού μήκους L με εσωτερική διάμετρο dεσ και εξωτερική διάμετρο dεξ. Μέσα στον χάλκινο σωλήνα κυκλοφορεί με παροχή m (Kg/s) νερό (ρευστό αναφοράς), που εισέρχεται σε θερμοκρασία θ1,εισ . Το νερό εξέρχεται από το σωλήνα σε θερμοκρασίαθ1,εξ. Ζητείται να υπολογιστεί ο ολικός συντελεστής μετάδοσης θερμότητας Κολ .

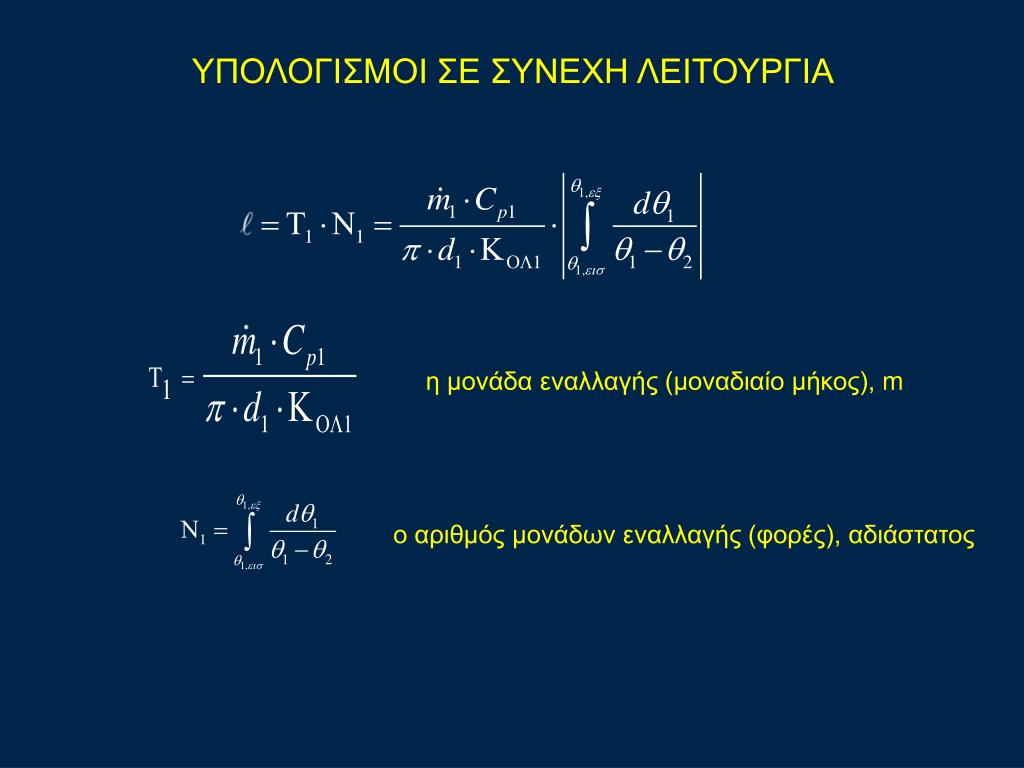

19. ΥΠΟΛΟΓΙΣΜΟΙ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓΙΑ η μονάδα εναλλαγής (μοναδιαίο μήκος), m ο αριθμός μονάδων εναλλαγής (φορές), αδιάστατος

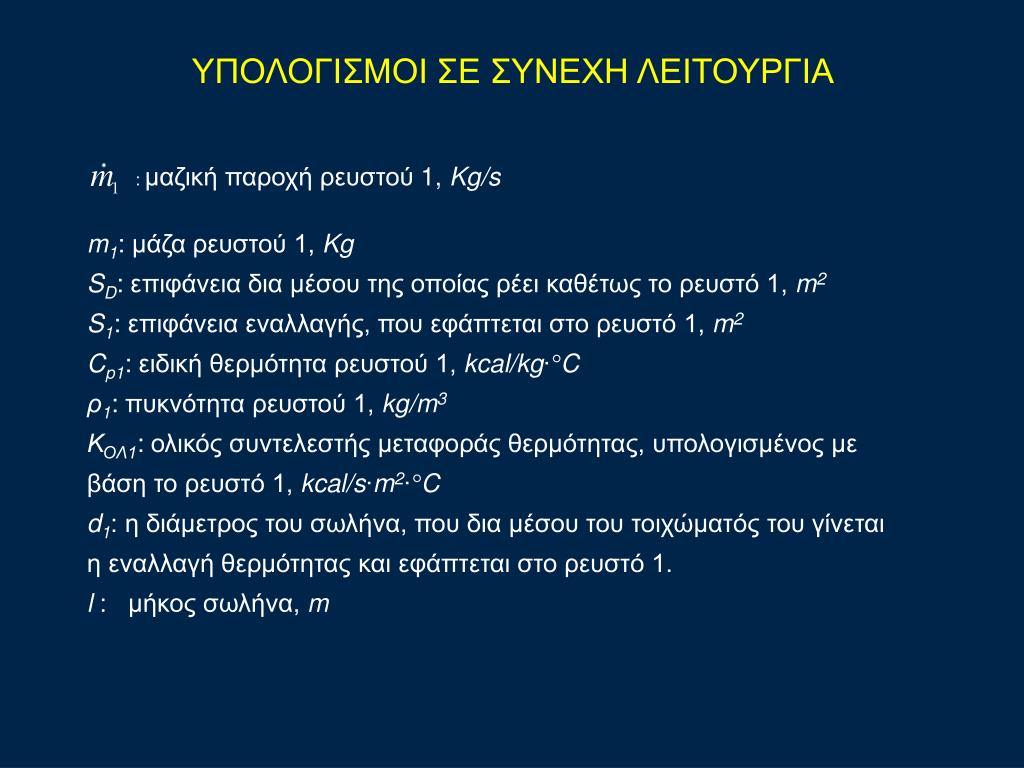

20. ΥΠΟΛΟΓΙΣΜΟΙ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓΙΑ : μαζική παροχή ρευστού 1, Kg/s m1:μάζα ρευστού 1, Kg SD:επιφάνεια δια μέσου της οποίας ρέει καθέτως το ρευστό 1, m2 S1:επιφάνεια εναλλαγής, που εφάπτεται στο ρευστό 1, m2 Cp1:ειδική θερμότητα ρευστού 1, kcal/kg∙°C ρ1:πυκνότητα ρευστού 1, kg/m3 ΚΟΛ1:ολικός συντελεστής μεταφοράς θερμότητας, υπολογισμένος με βάση το ρευστό 1, kcal/s∙m2∙°C d1: η διάμετρος του σωλήνα, που δια μέσου του τοιχώματός του γίνεται η εναλλαγή θερμότητας και εφάπτεται στο ρευστό 1. l : μήκος σωλήνα, m

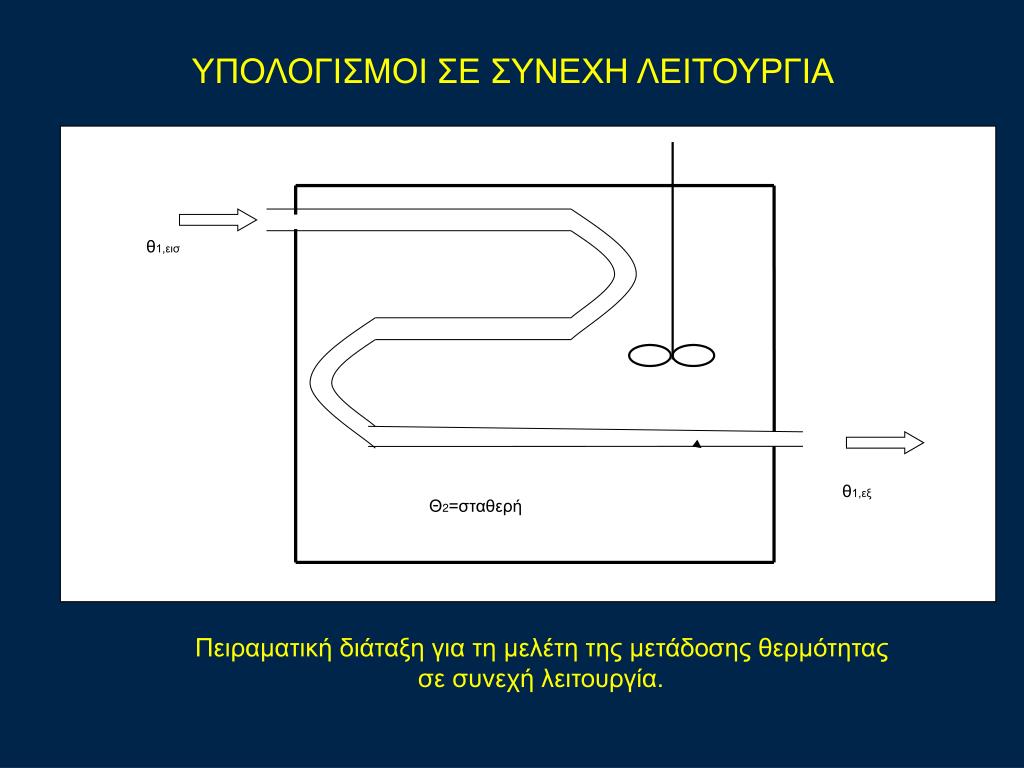

21. θ1,εισ θ1,εξ Θ2=σταθερή ΥΠΟΛΟΓΙΣΜΟΙ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓΙΑ Πειραματική διάταξη για τη μελέτη της μετάδοσης θερμότητας σε συνεχή λειτουργία.

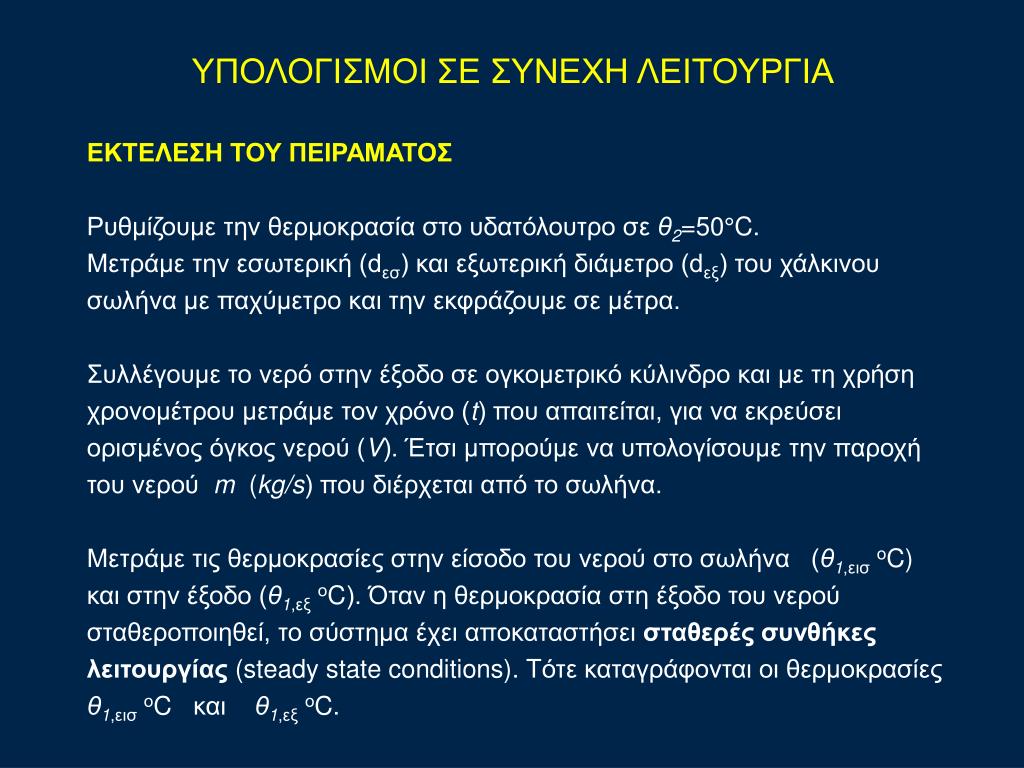

22. ΥΠΟΛΟΓΙΣΜΟΙ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓΙΑ ΕΚΤΕΛΕΣΗ ΤΟΥ ΠΕΙΡΑΜΑΤΟΣ Ρυθμίζουμε την θερμοκρασία στο υδατόλουτρο σε θ2=50°C. Μετράμε την εσωτερική (dεσ) και εξωτερική διάμετρο (dεξ) του χάλκινου σωλήνα με παχύμετρο και την εκφράζουμε σε μέτρα. Συλλέγουμε το νερό στην έξοδο σε ογκομετρικό κύλινδρο και με τη χρήση χρονομέτρου μετράμε τον χρόνο (t) που απαιτείται, για να εκρεύσει ορισμένος όγκος νερού (V). Έτσι μπορούμε να υπολογίσουμε την παροχή του νερού m (kg/s) που διέρχεται από το σωλήνα. Μετράμε τις θερμοκρασίες στην είσοδο του νερού στο σωλήνα (θ1,εισοC) και στην έξοδο (θ1,εξοC). Όταν η θερμοκρασία στηέξοδο του νερού σταθεροποιηθεί, το σύστημα έχει αποκαταστήσει σταθερές συνθήκες λειτουργίας (steady state conditions). Tότε καταγράφονται οι θερμοκρασίες θ1,εισοC και θ1,εξοC.

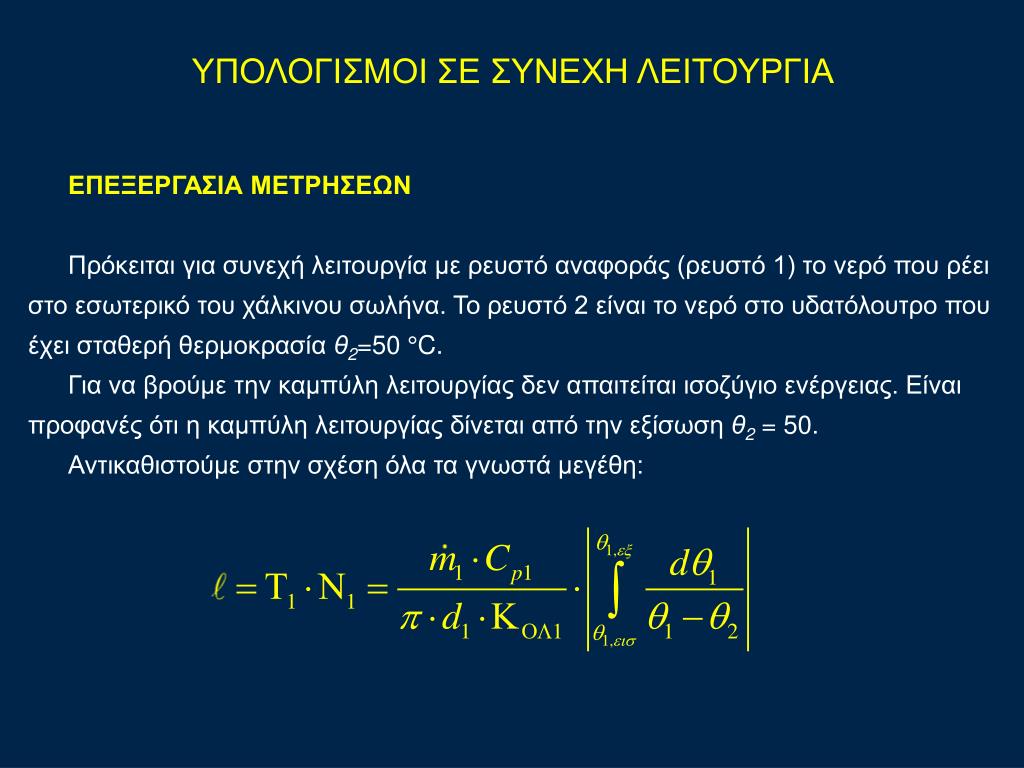

23. ΥΠΟΛΟΓΙΣΜΟΙ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓΙΑ ΕΠΕΞΕΡΓΑΣΙΑ ΜΕΤΡΗΣΕΩΝ Πρόκειται για συνεχή λειτουργία με ρευστό αναφοράς (ρευστό 1) το νερό που ρέει στο εσωτερικό του χάλκινου σωλήνα. Το ρευστό 2 είναι το νερό στο υδατόλουτρο που έχει σταθερή θερμοκρασία θ2=50 °C. Για να βρούμε την καμπύλη λειτουργίας δεν απαιτείται ισοζύγιο ενέργειας. Είναι προφανές ότι η καμπύλη λειτουργίας δίνεται από την εξίσωση θ2= 50. Αντικαθιστούμε στην σχέση όλα τα γνωστά μεγέθη:

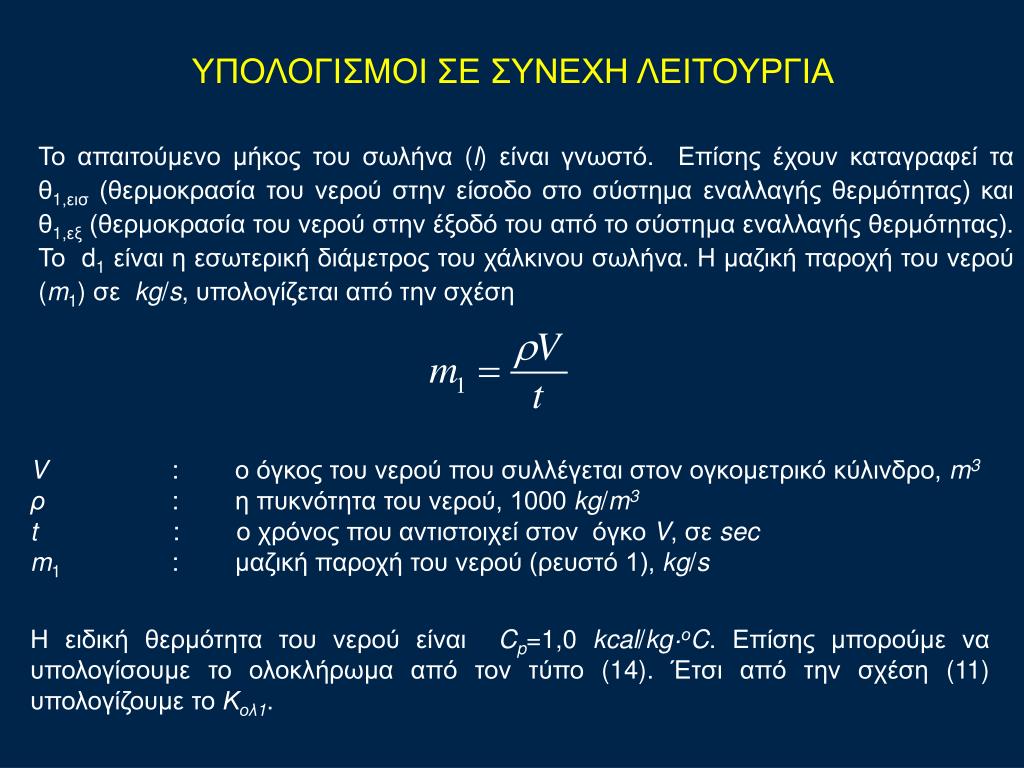

24. ΥΠΟΛΟΓΙΣΜΟΙ ΣΕ ΣΥΝΕΧΗ ΛΕΙΤΟΥΡΓΙΑ Το απαιτούμενο μήκος του σωλήνα (l) είναι γνωστό. Επίσης έχουν καταγραφεί τα θ1,εισ (θερμοκρασία του νερού στην είσοδο στο σύστημα εναλλαγής θερμότητας) και θ1,εξ (θερμοκρασία του νερού στην έξοδό του από το σύστημα εναλλαγής θερμότητας). Το d1 είναι η εσωτερική διάμετρος του χάλκινου σωλήνα. Η μαζική παροχή του νερού (m1) σε kg/s, υπολογίζεται από την σχέση V : ο όγκος του νερού που συλλέγεται στον ογκομετρικό κύλινδρο, m3 ρ : η πυκνότητα του νερού, 1000 kg/m3 t: ο χρόνος που αντιστοιχεί στον όγκο V, σε sec m1 : μαζική παροχή του νερού (ρευστό 1), kg/s Η ειδική θερμότητα του νερού είναι Cp=1,0 kcal/kg·οC. Επίσης μπορούμε να υπολογίσουμε το ολοκλήρωμα από τον τύπο (14). Έτσι από την σχέση (11) υπολογίζουμε το Κολ1.

25. Απαιτούμενος χρόνος για ορισμένη θερμοκρασιακή μεταβολή του ρευστού 1 από θ1s σε θ1f Ρυθμίζουμε την θερμοκρασία στο υδατόλουτρο σε θ2=50°C. Μετράμε την εσωτερική (dεσ) και εξωτερική διάμετρο (dεξ) του πλαστικούκυλινδρικού δοχείου και την εκφράζουμε σε μέτρα. Γεμίζουμε το πλαστικό κυλινδρικό δοχείο με νερό σε θερμοκρασίαπεριβάλλοντος, αφήνοντας περιθώριο 2-3 mm από τα χείλη του δοχείου, και μετράμε το ύψος h του νερού μέσα στο δοχείο. Μεταφέρουμε το νερό σε ογκομετρικό κύλινδρο του ενός λίτρου και με αυτό τοντρόπο βρίσκουμε τον όγκο V του νερού στο πλαστικό κυλινδρικό δοχείο. Μεταφέρουμε το νερό πάλι από τον ογκομετρικό κύλινδρο στο πλαστικόδοχείο, τοποθετούμε μέσα το μαγνητικό αναδευτήρα, κλείνουμε το δοχείο καιπερνάμε από την οπή που υπάρχει στο καπάκι το θερμόμετρο.

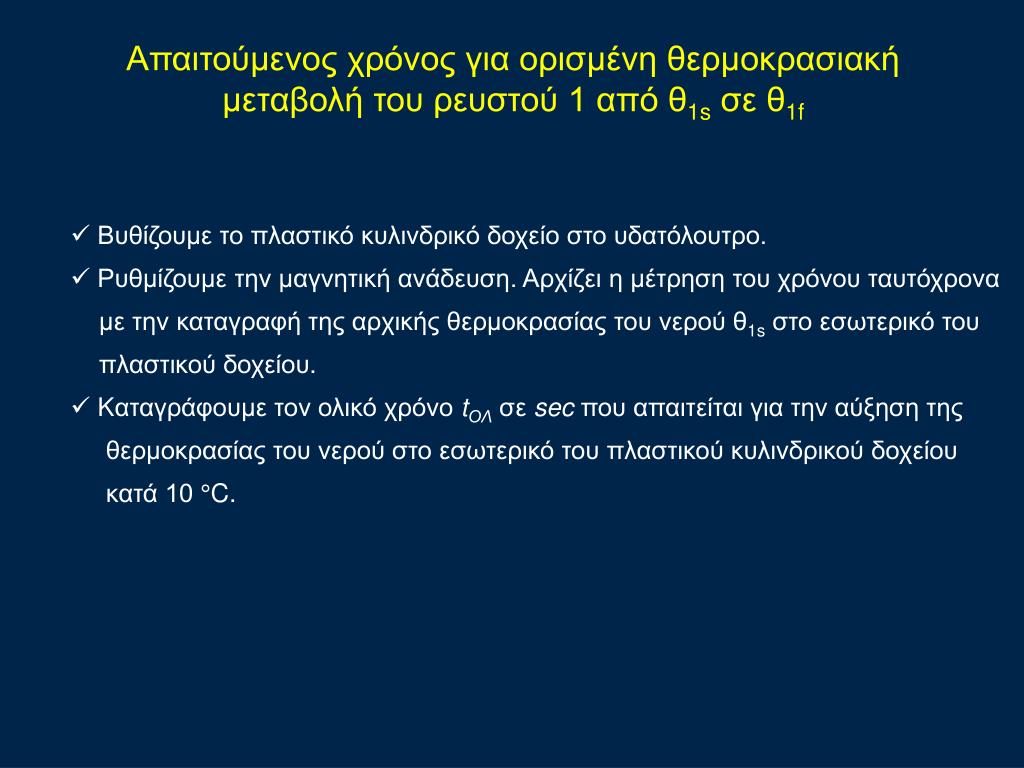

26. Απαιτούμενος χρόνος για ορισμένη θερμοκρασιακή μεταβολή του ρευστού 1 από θ1s σε θ1f Βυθίζουμε το πλαστικό κυλινδρικό δοχείο στο υδατόλουτρο. Ρυθμίζουμε την μαγνητική ανάδευση. Αρχίζει η μέτρηση του χρόνου ταυτόχρονα με την καταγραφή της αρχικής θερμοκρασίας του νερού θ1s στο εσωτερικό του πλαστικού δοχείου.  Kαταγράφουμε τον ολικό χρόνο tΟΛ σε sec που απαιτείται για την αύξηση της θερμοκρασίας του νερού στο εσωτερικό του πλαστικού κυλινδρικού δοχείου κατά 10 °C.
