Фурнитура нового поколения activPilot Concept

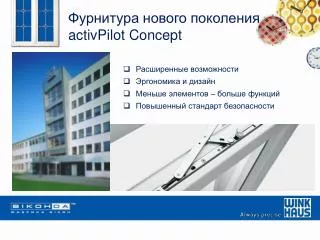

1. Фурнитура нового поколения activPilot Concept • Расширенные возможности • Эргономика и дизайн • Меньше элементов – больше функций • Повышенный стандарт безопасности

2. МОДУЛЬНОСТЬ И МНОГОФУНКЦИОНАЛЬНОСТЬ Система activPilot объединяет множество инновационных и практических решений, которые на сегодняшний день являются неотъемлемой составляющей производства СПК нового поколения В этой фурнитуре сделан акцент на модульность и многофункциональность элементов, что позволяет значительно упростить процесс монтажа. Большинство элементов выполняет две или более функций, а стандартные ответные планки взаимодействуют с дополнительными элементами. Для пользователей преимуществом данной фурнитуры является расширенный спектр функциональных возможностей и легкость в ее эксплуатации

3. ВХОДНОЙ КОНТРОЛЬ КАЧЕСТВА ИСХОДНОГО МАТЕРИАЛА Winkhausтестирует оконную фурнитуру уже несколько десятилетий. Одновременно с испытаниями продуктов, которые проводятся органами по сертификации, компания проводит тесты в собственной лаборатории. Многоуровневая система контроля позволяет выпускать только качественную фурнитуру Компания Winkhaus имеет в г. Мейнинген цех, который предназначен для гальванизации всех деталей фурнитуры Испытания изделий на устойчивость к коррозии проводились в институте LGA в Нюрнберге. Результаты испытаний подтвердили высокую устойчивость к коррозии замков с многоточечным запиранием и зацепов Winkhaus. Покрытие такого качества является гарантией долголетнего функционирования и эстетичного вида фурнитуры Все элементы и компоненты продуктов предприятия прошли исследования в соляной камере согласно DIN ISO 9227. Гальваническое покрытие сопротивлялось специально созданным экстремальным условиям более 240 часов. Результаты исследования показали, что продукты из Мейнингена по качеству покрытия превышают требования нормы DIN EN 1670, согласно которой покрытие должно иметь как минимум 3 класс устойчивости к коррозии. Продукция компании Winkhaus соответствует 4 классу устойчивости

4. ЭРГОНОМИКА И ДИЗАЙН Современный дизайн повышает привлекательность и ценность окна в целом • Оригинальным отличительным знаком фурнитуры activPilot является штамп в виде трех квадратов, расположенных на видимой части всех элементов • Все элементы фурнитуры имеют закругленные края, что соответствует последним тенденциям в промышленном дизайне • Принципиально новая концепция ручки-рычага штульпового механизма

5. ДОВОДЧИК СТВОРКИ ИЗ ПОЛОЖЕНИЯ ПРОВЕТРИВАНИЯ Этот механизм дотягивает створку при закрывании окна из положения проветривания. Нет необходимости прижимать створку рукой со стороны петель. Это решение особо актуально для окон больших размеров. Удобное управление окном с помощью одной руки.

6. ПРИМЕНЕНИЕ ФТОРОПЛАСТОВОЙ ВТУЛКИ В КРОНШТЕЙНЕ Наличие фторопластовой втулки в кронштейне способствует увеличению срока службы фурнитуры за счет уменьшения трения, а также обеспечивает плавность хода механизма и комфорт в эксплуатации

7. МНОГОСТУПЕНЧАТЫЙ НАКЛОН MSL OS • выполняет функцию доводчика створки • (ручная регулировка диапазона применения) • легкость в установке элемента (без инструментов) • возможна установка уже после проведенного монтажа (по принципу конструктора «Лего») • не имеет ограничений в установке по ширине • обеспечивает 5 положений наклона створки • при проветривании • Препятствует резкому захлопыванию створки PATENT

8. ОГРАНИЧИТЕЛЬ ПОВОРОТА СТВОРКИ DB • при открытии створки на 90° позволяет избежать опасности удара створки о раму или об откос при сквозняке/ветре • данный элемент может быть доустановлен на уже смонтированную конструкцию

9. ФИКСАТОР ПОВОРОТАСТВОРКИ FBP • открытая в поворотном положении створка может быть зафиксирована в произвольном положении. Для этого достаточно прижать микролифт и повернуть ручку вниз • встроенный фрикционный тормоз удерживает открытую створку в выбранном положении PATENT

10. ДВУХФУНКЦИОНАЛЬНЫЙ ЭЛЕМЕНТ DFE • ОБЪЕДИНЯЕТ ФУНКЦИИ: • приподнимание створки • Снижает нагрузку на петли, когда створка закрыта, тем самым увеличивая срок службы фурнитуры на широких и тяжелых створках • блокада поворота ручки • Не позволяет повернуть ручку, когда створка находится в поворотном или откидном положении, что позволяет избежать выпадения створки из верхней петли • ВНИМАНИЕ! Эффективная работа элемента DFE по компенсации возможного провисания створки обеспечивается при выполнении следующих условий: • соблюдение правил установки подкладок под стеклопакет • эффективное закрепление конструкции в оконном проеме

11. ТРЕХФУНКЦИОНАЛЬНЫЙ ЭЛЕМЕНТ ТFE • Объединяет функции: • приподнимание створки • блокада поворота ручки • роль балконной защелки • Преимущества: • устанавливается в фурнитурном пазе по центру створки. Активируется переводом язычка влево или вправо, в зависимости от направления открывания • универсальный (нет разделения на левый и правый) • легкость в установке. Возможна доустановка после монтажа • взаимодействует с противовзломным зацепом через адаптер • регулируется по высоте +/- 3 мм • регулируется усилие фиксации защелки Элемент TFE Адаптер Противовзломный зацеп

12. ШТУЛЬПОВЫЙ МЕХАНИЗМ GASM Позволяет управлять пассивной створкой штульпового окна одним движением руки • Семь преимуществ механизма GASM: • новое слово в оконных механизмах • визуальная привлекательность механизма повышает уровень ценности окна в целом • не имеет аналогов на рынке • рычаг скрыт в фурнитурном пазу • выполнен как единый механизм • высокая функциональность • по умолчанию включает в себя встроенные противовзломные зацепы

13. ПРОТИВОВЗЛОМНАЯ ГРИБОВИДНАЯ ЦАПФА (УСТАНАВЛИВАЕТСЯ ПО УМОЛЧАНИЮ) • возможность регулировки прижима створки к раме без инструментов запатентована компанией Winkhaus • цапфа работает как со стандартными, так и с противовзломными ответными планками • благодаря грибовидной форме обеспечивает надежное сцепление с ответной планкой, и препятствует отжиму створки

14. БЕЗОПАСНОСТЬ И СИСТЕМА ЗАПИРАНИЯ Противовзломный зацеп на угловой передаче: данный противовзломный элемент устанавливается на каждую поворотно-наклонную створку Противовзломные зацепы: Повышение стандарта безопасности достигается простой заменой стандартных зацепов на противовзломные

15. СРАВНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА WINKHAUS autoPilot и WINKHAUSactivPilot autoPilot activPilot Цилиндрическая цапфа Восьмигранная противовзломная грибовидная цапфа Стандартная ответная планка Противовзломная ответная планка

16. СРАВНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА WINKHAUS autoPilot и WINKHAUSactivPilot autoPilot activPilot Микролифт Микролифт Блокада поворота ручки Балконная защелка DFE ТFE Рычаг штульпового механизма Штульповый механизм GASM

17. Рекомендации по регулировке

18. РЕКОМЕНДАЦИИ ПО РЕГУЛИРОВКЕ НИЖНЯЯ ПЕТЛЯ Регулировка по высоте (+/- 3мм) Регулировка по горизонтали (+/- 2мм) Регулировка прижима (+/- 1,2мм) (опционально). • ВОСЬМИГРАННАЯ ЦАПФА • Регулировка прижима створки к раме (+/- 0,8мм) вручную поворотом цапфы в центральном положении

19. РЕКОМЕНДАЦИИ ПО РЕГУЛИРОВКЕ ДОВОДЧИК СТВОРКИ В среднем положении 18мм. В крайнем положении 25 мм. Дополнительно может быть установлен механизм ступенчатого наклона MSL.OS КРОНШТЕЙН ПРЯМОУГОЛЬНОГО ОКНА Регулировка по горизонтали (-2/+3,5 мм).

20. РЕКОМЕНДАЦИИ ПО РЕГУЛИРОВКЕ КРОНШТЕЙН ТРАПЕЦИЕВИДНОГО ОКНА Регулировка по горизонтали (-1,5/+3 мм) КРОНШТЕЙН АРОЧНОГО ОКНА Регулировка по горизонтали (-2/+2 мм)

21. РЕКОМЕНДАЦИИ ПО РЕГУЛИРОВКЕ ТРЕХФУНКЦИОНАЛЬНЫЙ ЭЛЕМЕНТ TFE Регулировка усилия фиксации защелки осуществляется поворотом эксцентрика. ОТВЕТНАЯ ЧАСТЬ DFE/TFE Регулировка по высоте (+/- 3мм) для подъема створки. При каждой регулировке петель необходимо проверять регулировку DFE/TFE

22. РАСКЛИНИВАНИЕ СТЕКЛОПАКЕТА При остеклении необходимо учитывать следующее: Вес стеклопакета должен передаваться на раму либо створку без нарушения ее функциональности и появления деформации профиля Ветровая нагрузка и температурные воздействия должны передаваться на ограждающие стеновые конструкции Кромка стеклопакета не должна касаться профиля рамы либо створки Подкладки под стеклопакет должны быть совместимы с материалом ПВХ и иметь достаточную плотность Поверхность для установки стеклопакета выравнивается фальцевыми подкладками Несущие и дистанционные подкладки под стеклопакет должны быть длиной от 80 до 100 мм и быть как минимум на 2 мм шире толщины стеклопакета Положение подкладок определяется типом открывания створки Отступ подкладки от внутреннего угла рамы или створки составляет 80 мм (в рамах, горизонтальная часть которых более 2м – 250 мм) Не допускается сползание несущих и опорных подкладок В местах запирания фурнитуры рекомендуется установка дистанционных подкладок. ВНИМАНИЕ! Установка подкладок напротив противовзломных элементов фурнитуры является обязательной! ВНИМАНИЕ! Следует избегать перекрытия водоотводящих отверстий подкладками под стеклопакет Рама длиной более 2м

23. Уважаемые мастера по монтажу и замеру! Для того чтобы более досконально ознакомиться и изучить изложенную информацию в данной презентации, настоятельно рекомендуется рассмотреть возможность Вашего участия в тренинговой программе «Мастер-класс по замеру и монтажу» • ОСНОВНЫЕ ТЕМЫ, РАССМАТРИВАЕМЫЕ В ХОДЕ ТРЕНИНГА: • Выявление потребностей и презентация при общении с клиентом на объекте • Презентация основных технических характеристик продукции • Мастер-класс по замеру и монтажу оконных конструкций • технологии осуществления замеров • рекомендации и нормативная документация • технологии монтажа СПК различной сложности • возможные рекламации и их устранение • VIP-монтаж • монтаж СПК с применением пароизоляционных и диффузионных защитных монтажных лент • Этика поведения с клиентом в процессе выполнения монтажных работ

24. Успешных продаж!
