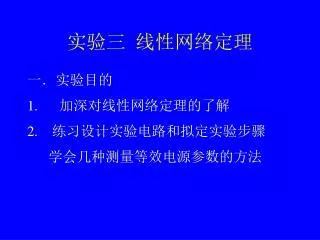

  1. 实验三 线性网络定理 一．实验目的 1.      加深对线性网络定理的了解 2.    练习设计实验电路和拟定实验步骤 学会几种测量等效电源参数的方法

  2. 二原理说明 1.     线性的比例性：在含单个独立源的线性电路中，当独立源增大或减小K倍时，由其引起元件上的电压电流也增加或减小K倍，这就是线性电路的比例性。 叠加定理：在含多个独立源的线性电路中，每一元件上的电压或电流可看成是每一独立源单独作用时，产生的电压电流的代数和。

  3. 2.    戴维南定理是指任何一个线性含源二端网络，总可以用一个等效电压源或等效电流源表示，等效成电压源时其等效电动势等于该网络的开路电压，内阻等于该网络中所有独立源为零是的等效电阻。2.    戴维南定理是指任何一个线性含源二端网络，总可以用一个等效电压源或等效电流源表示，等效成电压源时其等效电动势等于该网络的开路电压，内阻等于该网络中所有独立源为零是的等效电阻。

  4. 三.预习要求 (1)计算图3-1所示的戴维宁等效电路 (2)用叠加定理计算各支路(图3-2)所示电压值.

  5. 1.叠加定理验证: 按图3-2连线,然后调试两组电源,(带载调试) (1).测量E1E2 共同作用时各电阻上电压,数据记录在表3-2 (2)测量E1单独作用时,各电阻上电压 (3) 测量E2单独作用时,各电阻上电压 注意: 不作用的电源先拔下来在短接,以免烧坏电源.接线时,电源负极要接在一起。

  6. 2、戴维南等效电源参数的测量 实验电路如图3-1所示.用万用表测量网络ab端的电压UR和短路电流Isc，1.5K电阻接于ab端电压UR,记录结果在表3-1中,用两种方法计算R0,并与理论值进行分析,分析误差原因.
