Presentation Transcript

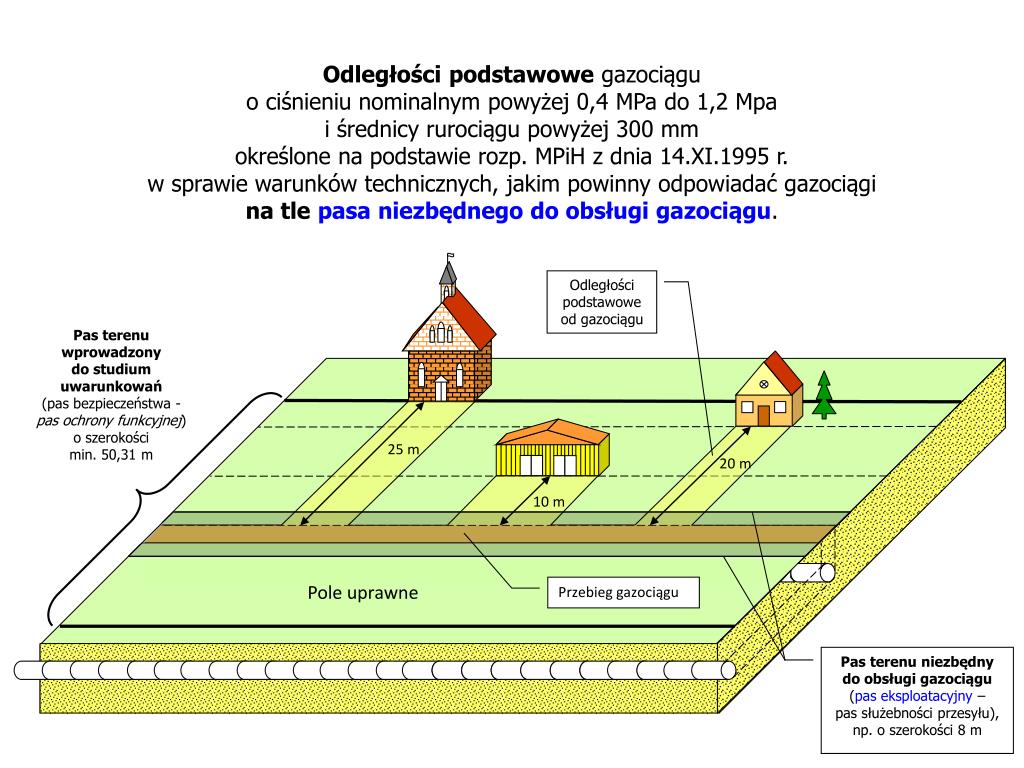

  1. Odległości podstawowe od obiektów terenowych - gazociągi Odległości podstawowe od gazociągu Pas terenu wprowadzony do studium uwarunkowań (pas bezpieczeństwa - pas ochrony funkcyjnej) o szerokości min. 50,31 m 25 m 20 m 10 m Pole uprawne Przebieg gazociągu Pas terenu niezbędny do obsługi gazociągu (pas eksploatacyjny – pas służebności przesyłu), np. o szerokości 8 m Odległości podstawowe gazociągu o ciśnieniu nominalnym powyżej 0,4 MPa do 1,2 Mpa i średnicy rurociągu powyżej 300 mm określone na podstawie rozp. MPiH z dnia 14.XI.1995 r. w sprawie warunków technicznych, jakim powinny odpowiadać gazociągi na tlepasa niezbędnego do obsługi gazociągu.

  2. Przepisy dotyczące przejęcia i/lub udostępnienia nieruchomości w zakresie liniowej infrastruktury technicznej w przypadkach, gdy właściciele lub użytkownicy wieczyści nieruchomości nie wyrażali na to zgody

  3. Przepisy dotyczące przejęcia i/lub udostępnienia nieruchomości

  4. Przepisy dotyczące przejęcia i/lub udostępnienia nieruchomości

  5. Przykłady praktyczne – zadanie 3 Zadanie 3: Oblicz wysokość odszkodowania za szkody związane z istnieniem linii napowietrznej wysokiego napięcia 110 kV na działce zabudowanej budynkiem jednorodzinnym. Na działce stoi słup serii B2, typu M6 10 m • Dane z runku lokalnego: • Cena 1 m2 gruntu pod zabudowę – 200 zł • Cena 1 m2 gruntu bez możliwości zabudowy – 70 zł ? Budynek o powierzchni zabudowy 10 x 10 = 100 m kw. droga Słup serii B2, typu M6 Wysokość słupa – 10 m, Długość izolatorów – 1,0 m Wymiary podstawy słupa – 3,90 x 3,90 Powierzchnia o zerowej produkcji wokół słupa – 1m Rozpiętość przewodów – Lewy bok 3,5 m, Prawy bok 2,5 m Odległość budynku jednorodzinnego od przewodów, aby natężenie pola elektrycznego spadło poniżej 1 kV/m – 14,5 m

  6. Zadanie 4 Gazociąg przesyłowy (odcinek 2) Pas służebności Gazociąg przesyłowy (odcinek 1) Działka 10 Stacja redukcyjna Działka 11/1 Działka 11/2 DANE TECHNICZNE Powierzchnia działki 11/2 – 200m x50m = 1 000 m2 Powierzchnia zabudowy stacji transformatorowej (4m x 3m) – 12 m2 Długość odcinka 1 na działce 11/2 – 30 m Długość odcinka 2 na działce 11/2 –166 m Długość drogi dojazdowej do stacji – 8 m Opaska techniczna wokół stacji – 1m Szerokość drogi dojazdowej do stacji – 3 m DANE RYNKOWE Średnia cena 1m2 działki budowlanej – 100 zł Średnia cena 1m2 działki bez możliwości zabudowy – 30 zł
