第一章钢筋混凝土平板结构

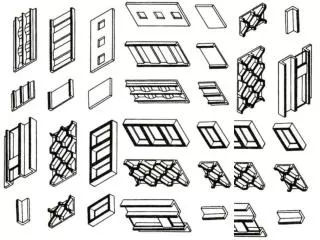

基本概念 平板结构——非曲面的结构类型，一种种类很多、应用非常广泛、既可以用在水平分系统中、也可以用在竖向分系统中的结构类型钢筋混凝土——本章只讨论钢筋混凝土材料建造的平板结构还能用什么材料建造平板结构？第一章钢筋混凝土平板结构

平板结构的基本概念 ——在垂直于构件轴线（面）的荷载作用下，构件的工作状态是弯矩和剪力（有时还有扭矩） ——构件的抗变形能力甚至比其承载能力更重要第一章钢筋混凝土平板结构

第一节梁板式结构 第二节板式结构第三节平板结构的悬挑第一章钢筋混凝土平板结构

第一节梁板式结构 梁板式结构按支承条件分类 ——简支梁 ——多跨连续梁 ——多跨静定梁多跨连续梁与多跨静定梁有什么不同？第一章钢筋混凝土平板结构

第一节梁板式结构 梁按其形状分类 ——直线形梁 ——折线形梁（从剖面看） ——曲线形梁（从平面看）第一章钢筋混凝土平板结构

第一节梁板式结构 钢筋混凝土梁的截面尺寸估算构件种类高跨比（h/L）主次梁楼盖主梁 1/8~1/14 主次梁楼盖次梁 1/12~1/18 独立梁 1/8~1/14 箱形截面大梁 1/10~1/15 第一章钢筋混凝土平板结构

第一节梁板式结构 密肋板结构 L肋=5~8m L板=0.3~1.2m h肋=（1/20~1/25）L b肋=60~120mm 第一章钢筋混凝土平板结构

第二节板式结构 单向板 ——两对边支承 ——长短边之比大于2的四（三）边支承钢筋混凝土单向板的截面尺寸估算构件种类高跨比（h/L）简支板 1/35 连续板 1/40 第一章钢筋混凝土平板结构

第二节板式结构 双向板（比单向板受力更合理） ——相邻两边支承 ——长短边之比小于2的四（三）边支承钢筋混凝土双向板的截面尺寸估算构件种类高跨比（h/L）四边简支 1/45 四边弹性固定 1/50 第一章钢筋混凝土平板结构

第三节平板结构的悬挑 悬挑结构的应用第一章钢筋混凝土平板结构

第三节平板结构的悬挑 悬挑结构的受力特点 ——与非悬挑结构相比，其受力状态更为不利 ——除了像一般结构进行承载能力及抗变形验算外，还要进行抗倾覆验算第一章钢筋混凝土平板结构

第三节平板结构的悬挑 集中荷载时不利的受力状态(简支：悬挑=4:1) Mmax=1/2P*1/2L=1/4PL Mmax=P*1/4L=1/4PL 第一章钢筋混凝土平板结构

第三节平板结构的悬挑 均布荷载时不利的受力状态(简支：悬挑=2:1) Mmax=1/2qL*(1/2L-1/4L)=1/8qL² Mmax= 1/2qL*1/4L=1/8qL² 第一章钢筋混凝土平板结构

第三节平板结构的悬挑 你见过（知道）有哪些平板结构的类型可以悬挑？非平板结构可以悬挑吗？都有哪些类型？第一章钢筋混凝土平板结构

第三节平板结构的悬挑 悬挑结构的抗倾覆措施为了保证结构的稳定性，悬挑结构应满足下列平衡条件：抗倾覆力矩/倾覆力矩≥K K——抗倾覆安全系数，一般取K=1.5 第一章钢筋混凝土平板结构

第三节平板结构的悬挑 悬挑结构的抗倾覆措施用拉力平衡第一章钢筋混凝土平板结构

第三节平板结构的悬挑 悬挑结构的抗倾覆措施用压力平衡第一章钢筋混凝土平板结构

第三节平板结构的悬挑 悬挑结构的抗倾覆措施用支撑平衡第一章钢筋混凝土平板结构

第三节平板结构的悬挑 悬挑结构的抗倾覆措施用支撑和拉力联合平衡第一章钢筋混凝土平板结构

第三节平板结构的悬挑 悬挑结构的抗倾覆措施用自重平衡第一章钢筋混凝土平板结构

第三节平板结构的悬挑 悬挑结构的抗倾覆措施用基础形成整体平衡第一章钢筋混凝土平板结构

第三节平板结构的悬挑 平板悬臂结构的截面尺寸估算构件种类高跨比（h/L）主次梁楼盖主梁 1/6 主次梁楼盖次梁 1/8 独立梁 1/6 板 1/10 第一章钢筋混凝土平板结构

第三节平板结构的悬挑 第一章钢筋混凝土平板结构

平板结构与板式结构的区别是什么？ 悬臂结构的六种抗倾覆措施中，对结构材料有什么具体的要求？除了以上介绍的六种悬臂结构的抗倾覆措施外，还可以有哪些不同的抗倾覆措施？试设计几种，并说说与前面介绍过的措施有哪些不同？第一章钢筋混凝土平板结构

去图书馆借来几本书读一读，弄清楚以下结构概念的异同：去图书馆借来几本书读一读，弄清楚以下结构概念的异同：主次梁结构井字梁结构框架结构双向密肋板结构单向密肋板结构字数1000。不要抄书、写自己的理解、言简意赅。第一章钢筋混凝土平板结构
