  1. 网络与交换技术国家重点实验室 电信业务网技术与标准 苏 森2013年6月6日

  2. 电信业务网的演进 补充业务 智能网 软交换 IMS 云管端 • 业务技术的起点 • 提出了新的体系结构 • 实现了标准化 • 实现了网络的融合和开放 • 电信网全IP化，电信网的多媒体业务 • 传统电信网到互联网的全面转型

  3. 主要内容 • 从补充业务到智能网 • 软交换和应用服务器 • IP多媒体子系统（IMS） • 从电信网到互联网 • 北邮在业务技术领域的研究

  4. 从补充业务到智能网 • 业务技术的起点：补充业务 • 为了电话用户的业务需求，ITU规范了一系列补充业务 ITU-T I.250-1988） • 遇忙呼叫前转（CFB） • 主叫号码识别显示(CNIP) • 无应答呼叫前转（CFNA） • 主叫号码识别限制(CNIR) • 无条件呼叫前转（CFU） • 限制呼叫(Barring call) • 多方呼叫（MPC） • 消息等待通知（MWN） • 三方通话（3WC） • 取回语音信息（VMR） • 会议电话（CC）

  5. 从补充业务到智能网 大区局 汇接局 汇接局 智能平台 端局 端局 端局 端局 智能平台使用“私有”协议与端局或是汇接局相连 每种业务“单独”在智能平台上运行

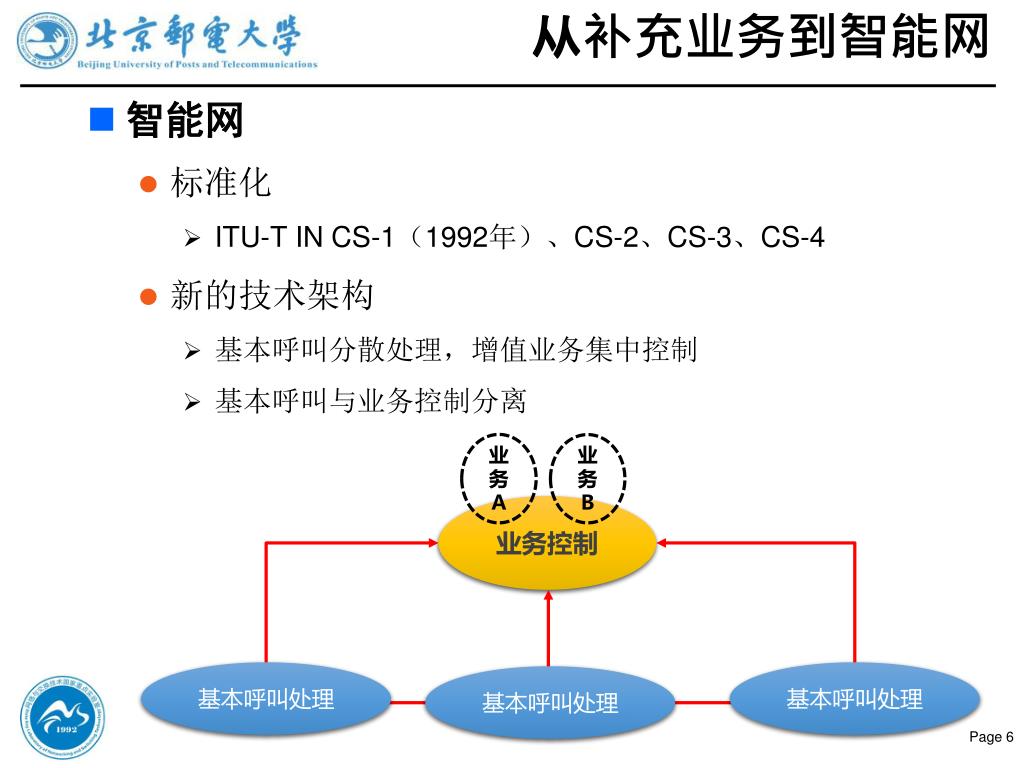

  6. 从补充业务到智能网 • 智能网 • 标准化 • ITU-T IN CS-1（1992年）、CS-2、CS-3、CS-4 • 新的技术架构 • 基本呼叫分散处理，增值业务集中控制 • 基本呼叫与业务控制分离 业 务 A 业 务 B 业务控制 基本呼叫处理 基本呼叫处理 基本呼叫处理

  7. 从补充业务到智能网 • 智能网设备 SCE SMP IP SCP IP SSP SSP SSP PSTN

  8. 从补充业务到智能网 因智能网在标准化、促进业务多样性方面的优势，智能网从20世纪90年代后期就逐步成为电信网中增值业务提供的主要方式。

  9. 主要内容 • 从补充业务到智能网 • 软交换和应用服务器 • IP多媒体子系统（IMS） • 从电信网到互联网 • 北邮在业务技术领域的研究

  10. H.323 关守 应用 服务器 SIGTRAN 信令网关 软交换 H.248 SS7链路 H.323 SIP SIP Internet PSTN网络 IP 媒体网关 E1 IP E1 分组 核心网 PRI / TUP H.323 H.323 网关 IP SIP E1 IP PC V5.2 PRI 软交换的出现 在1998年以前: PSTN与Internet是两个完全独立的网络 1998-2000: 一些新兴运营商通过H.323协议将长途TDM话务量分流到Internet • 2000 - 现在: • 包括： • 软交换 • 分组核心网 • 分布式网元 • 标准协议

  11. 软交换的分层架构

  12. 软交换网络的主要协议 SNMP Parlay API (SIP) Sigtran MGCP/Megaco /SIP MGCP/Megaco MGCP/Megaco

  13. 业务 业务 业务 开放 开放 开放 2G 移 动 网 3G 移 动 网 固 定 网 应用服务器：软交换的业务提供方式 • 开放业务接口技术的提出和发展 业务 • 屏蔽低层网络的差异 • 提供统一的业务开发、业务加载、业务运行接口 开放业务接口技术 2G 移 动 网 3G 移 动 网 固 定 网

  14. 软交换 软交换 软交换 开放业务接口 • Parlay/OSA API • 由Parlay组织ETSI 3GPP共同发布 • 3GPP将其作为3G核心网业务提供能力的一种 应用服务器 开放业务接口 2G 移 动 网 3G 移 动 网 固 定 网

  15. 软交换网络的特点 • 开放性 • 开放式API，标准协议 • 分布性 • 可动态地提高处理能力 • 综合性 • 主要体现网络融合 • 强大的业务功能 • 软交换自身提供业务、SCP业务、应用服务器业务

  16. 主要内容 • 从补充业务到智能网 • 软交换和应用服务器 • IP多媒体子系统（IMS） • 从电信网到互联网 • 北邮在业务技术领域的研究

  17. IMS出现 3GPP R7 核心网络无根本性改变 (MSC,SGSN,GGSN,HLR) 3GPP R6 紧急呼叫，xDSL的接入 MSC被拆分为MSC Server和MGW两部分 3GPP R5 业务使能，WLAN接入，与CS的互通，加强安全 3GPP R4 引入IMS域,引入大量功能实体，所有信令由IP承载 3GPP R99 2006/03 2004/12 2001/3 2002/09 1999/12 2001/03 2002/03 2003/9

  18. IP多媒体子系统（IMS）

  19. 相关标准化组织 • 3GPP • IETF • ITU-T • ETSI • OMA • Parlay

  20. 主要内容 • 从补充业务到智能网 • 软交换和应用服务器 • IP多媒体子系统（IMS） • 从电信网到互联网 • 北邮在业务技术领域的研究

  21. 从电信网到互联网 • 新阶段业务技术发展的两个特点 • 服务器“云化” • 终端“智能化” “云”服务器 各种应用服务器 IP网络 智能终端 智能汽车 智能移动终端

  22. 服务器“云化” • 云计算将IT相关的能力以服务的方式提供给用户，允许用户不了解提供服务的技术、没有相关知识以及设备操作能力的情况下，通过Internet获取需要服务 。 【维基百科】 • 云计算是分布式计算（Distributed Computing）、并行计算（Parallel Computing）和网格计算（Grid Computing）的发展，或者说是这些科学概念的商业实现 。 【中国云计算网】

  23. 服务器“云化” • 云计算是一种服务的提供和使用模式，在这种模式中，应用、数据以及其他资源都以服务的方式通过网络提供给用户使用。云是一个可扩展的巨大的资源池，包括计算资源、存储资源、网络资源、数据资源、开发平台和具体应用等资源，它容易访问、使用方便。用户不需要了解云的内部细节，只需根据自己的需要向云提出任务请求，云就可以自动地组织硬件和软件资源，从而完成用户提出的要求。

  24. 服务器“云化” • 软件即服务(Software as a Service/SaaS) • 以服务形式提供给用户应用程序 • 平台即服务(Platform as a Service/PaaS) • 以服务形式提供给开发人员应用程序开发及部署平台，让他们可利用此平台来开发、部署和管理SaaS应用程序 • 基础架构即服务(Infrastructure as a Service/IaaS) • 以服务形式提供服务器、存储和网络硬件 Software as a Service （SaaS） Platform as a Service （PaaS） Infrastructure as a Service （IaaS）

  25. 服务器“云化”：SaaS Microsoft Office/Word Zoho提供了全方位的在线商务办公解决方案，并且完全同现在主流程序兼容，可以直接导入现在主流办公系统的各种文件，同时还可以管理计划、客户。百会是Zoho在中国的独家运营商。 http://www.baihui.com

  26. 服务器“云化”：PaaS 提供应用运行所需环境，一般包括代码运行环境、文件存储、数据库等 • PaaS的组成要素 主要提供对应用的生命周期的管理，如：应用发布、应用撤销等 开发者可以基于此环境完成应用开发 平台提供给其上应用的能力，主要表现为可以供应用调用的API 各种支撑PaaS运营的工具，如：在线应用商店等

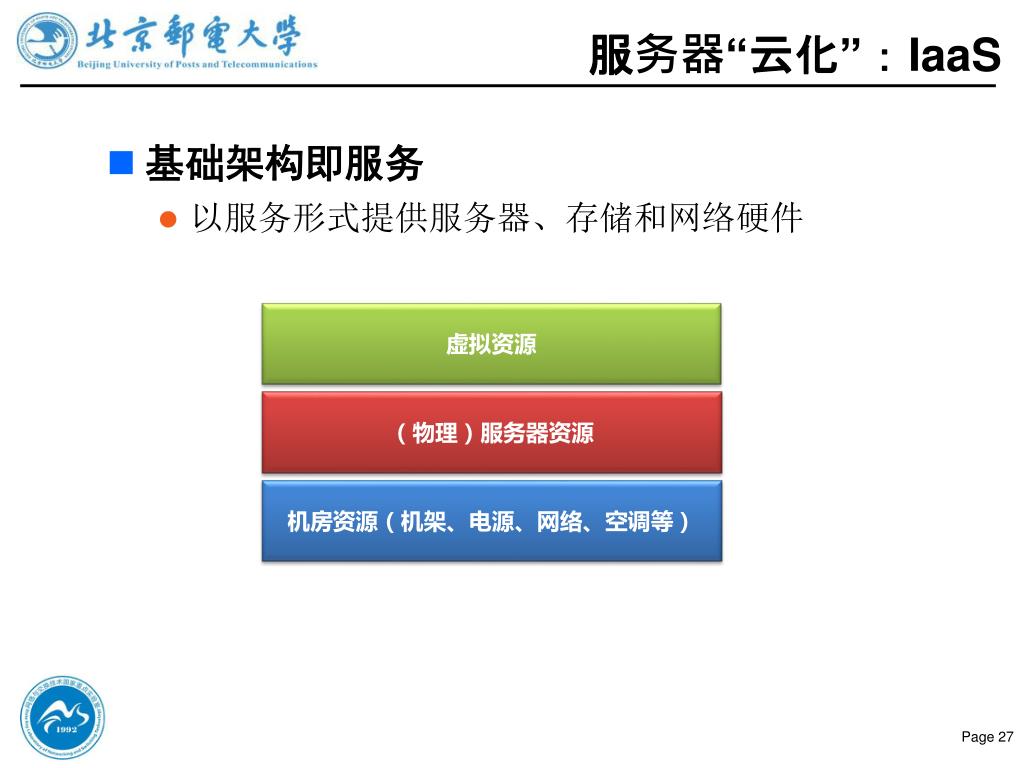

  27. 服务器“云化”：IaaS • 基础架构即服务 • 以服务形式提供服务器、存储和网络硬件 虚拟资源 （物理）服务器资源 机房资源（机架、电源、网络、空调等）

  28. 主要内容 • 从补充业务到智能网 • 软交换和应用服务器 • IP多媒体子系统（IMS） • 从电信网到互联网 • 北邮在业务技术领域的研究

  29. 北邮在业务技术领域的研究 补充业务 智能网 软交换 IMS 云管端

  30. 北邮在业务技术领域的研究 • IMS脆弱性评估 • 业务网络P2P化 • 面向移动互联网应用的整合云平台

  31. IMS脆弱性评估 IMS脆弱性评估系统 系统架构

  32. IMS脆弱性评估 IMS脆弱性评估系统 测试报告（示意）

  33. 北邮在业务技术领域的研究 • IMS脆弱性评估 • 业务网络P2P化 • 面向移动互联网应用的整合云平台

  34. 业务网络P2P化 分布式业务网络的组成 接入节点 3G RAN-PA 核心节点（SN） 业务节点 VPMN AS Messaging AS ……

  35. 北邮在业务技术领域的研究 • IMS脆弱性评估 • 业务网络P2P化 • 面向移动互联网应用的整合云平台

  36. 面向移动互联网应用的整合云平台 • 应用托管 • 开放式的能力提供（能力商店） • 虚拟机托管 • 全方位的管理能力

  37. 面向移动互联网应用的整合云平台 • 应用托管 • 基于“提交→审核→应用”的托管应用认证机制 应用（组件） 开发者 平台管理员 用户 应用审核 应用提交 结算 使用 应用审核通过

  38. 面向移动互联网应用的整合云平台 • 应用托管（创建新应用→应用列表→提交应用→等待审核）

  39. 面向移动互联网应用的整合云平台 • 应用托管（应用管理员：审核应用→应用开发者：应用审核通过）

  40. 面向移动互联网应用的整合云平台 • 开放式的能力提供（能力商店） • 支持多种能力：数据库、统一用户认证… • 支持（第三方）能力发布 • 基于“签约→订购→使用”的能力提供机制 综合信息 应用A 综合信息 应用B 综合信息 应用N …… 统一用户 认证组件 交通信息 能力组件 医疗信息 能力组件 统一用户 数据库 交通信息系统 医疗信息系统

  41. 面向移动互联网应用的整合云平台 • 开放式的能力提供 • 应用开发者：能力商店→能力购买 • 能力开发者：发布新能力

  42. 面向移动互联网应用的整合云平台 • 虚拟机托管 • 提供比托管应用更高的灵活性，满足更多应用场景 • 基于“签约→订购→使用”的虚拟机托管机制 • 提供打包的虚拟机套餐，省去操作系统及应用软件安装的麻烦事 • 应用托管 • 更小的调度粒度 • 更高的硬件资源利用率 综合信息 应用A 综合信息 应用B 综合信息 应用N …… 虚拟机A 虚拟机B 虚拟机N …… • 虚拟机托管 • 更灵活的应用场景 • 更高的应用兼容性

  43. 面向移动互联网应用的整合云平台 • 虚拟机托管（申请新虚拟机→选择虚拟机硬件配置→虚拟机管理）

  44. 面向移动互联网应用的整合云平台 • 虚拟机托管（申请新硬盘→硬盘向虚拟机挂载→硬盘管理）

  45. 面向移动互联网应用的整合云平台 • 平台管理员 • 系统管理 • 应用管理 • 日志管理 • 告警管理 • 应用开发者 • 应用管理 • 虚拟机管理 • 能力商店

  46. 敬请批评指正！
