剛性鋪面維護及補強技術之研究（ 2/2 ） 進度報告

1. 交通部科技顧問室 Institute of Transportation MOTC 剛性鋪面維護及補強技術之研究（2/2）進度報告 計畫主持人：李英豪 教授 協同主持人：李 釗 教授 協同主持人：陳世晃 教授 簡報者：何明杰 中華民國 九十八 年 二 月 十 一 日

2. 簡報大綱 1. 前期研究回顧 2. 第二年度工作計畫 3. 問題與討論

3. 研究目的與內容 建立剛性鋪面 檢測技術 1 1、國內外剛性鋪面檢測技術相關文獻蒐集 2、剛性鋪面檢測技術適用性評估與檢測資料分析 建立剛性鋪面 維修補強技術 1、國內外剛性鋪面維修補強技術相關文獻蒐集 2、國內剛性鋪面維護問題分析與探討 3、剛性維修及補強工法施工技術之探討 2 建立剛性鋪面維 護補強技術手冊 1、國內外剛性鋪面維修補強技術相關文獻蒐集 2、國內剛性鋪面成效查驗機制之探討 3、剛性鋪面技術手冊草案研擬、初審與技術轉移 3 提出剛性鋪面 維護事例集 1、國內外剛性鋪面維修補強技術相關文獻蒐集 2、國內外鋪面維護整建探討 3、維護事例集編撰與現地驗證 4 相關規範之 修正建議 1、國內外剛性鋪面維修補強技術相關文獻蒐集 2、國內剛性鋪面成效查驗機制之探討 3、剛性鋪面施工養護相關規範之修正建議 5

4. 1 2 3 4 5 研究流程

5. 前期研究回顧研究成果

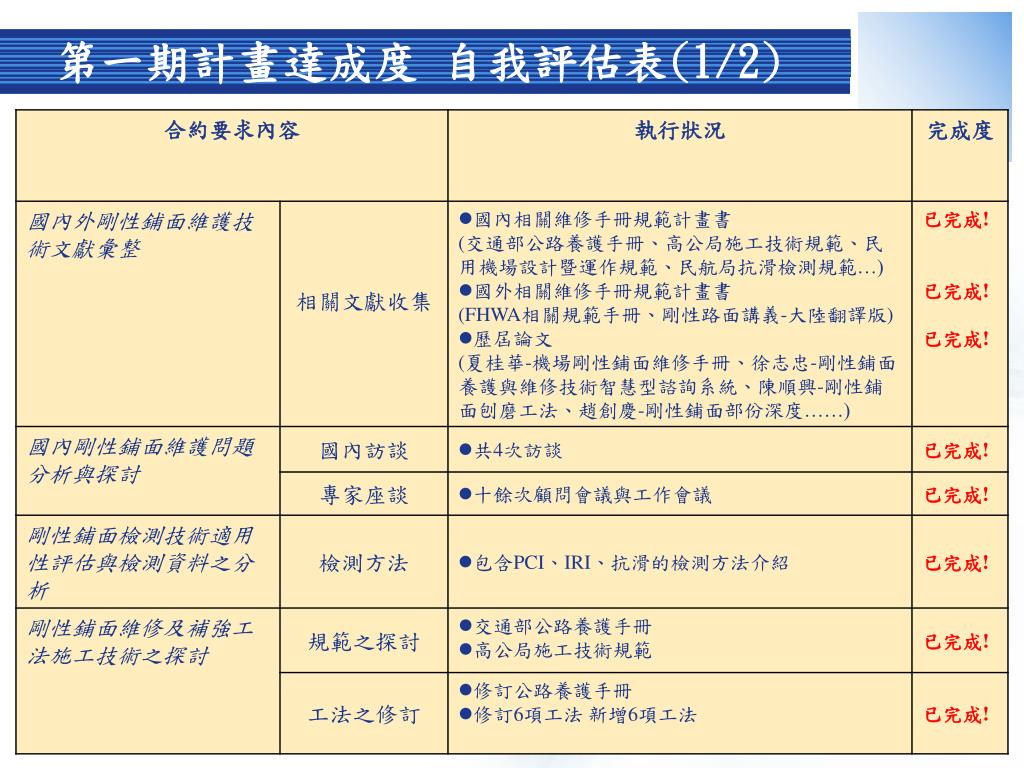

6. 第一期計畫達成度 自我評估表(1/2) 6

7. 第一期計畫達成度 自我評估表(1/2)

8. 公路養護手冊 原有七項工法 1.填縫工法 2.部份厚度修補工法 3.全厚度修補工法 4.版塊穩定和版塊頂起工法 5.表面刨磨及刮槽工法 6.增設邊緣排水系統 1.減壓接縫工法 2.荷重傳遞修復工法 3.快速剛性鋪面鋪築技術 4.再生混凝土鋪面 5.混凝土加鋪鋪面 6.瀝青混凝土加鋪鋪面 1.填封 2.部分厚度修補 3.全厚度修補 4.底層灌注 5.表面處理 6.底緣排水 7.局部打除重作 剛性鋪面維護及補強手冊初稿之建立 修訂 修訂-六項工法 新增-六項工法 新增

9. 現地訪談與調查 (台北縣三芝鄉鄉道-剛性鋪面修補97.07.31) • 訪談對象為檢視台北縣三芝鄉北25線以剛性鋪面形式修補柔性路面情形。但修補情形不良，出現多破壞與施工不良之狀況，甚至有鋼筋裸露的情況。專家表示近期將會要求廠商重新修復，屆時本研究團隊將再次前往訪談。 • 主要破壞種類為橫向裂縫、角隅裂縫、修補後裂縫、及喞水現象等，嚴重更有剛性鋪面水泥塊剝脫分離與鋼筋裸露等。 • 施工不良方面包括： • 接縫處使用保麗龍分隔，並無使用填縫料等填縫材料。 • 修補部分與原有鋪面連結處無適當處理，造成連結處平坦度不佳。 • 修補表面過於粗糙，明顯顯示無適當之抹平與掃紋處理。

10. 國外鋪面維修技術發展現況 • 美國聯邦航空總署(FAA) • 機場鋪面維修方針及程序指導-建議公告 • 主要針對機場鋪面結構與功能、損壞類型、鋪面調查 方式與維修方法等說明 • 美國運輸研究委員會(TRB) • 卜特蘭水泥混凝土鋪面接縫維修方法 • 內容包括鋪面狀況的評估、適當維修方法的選擇、設計與施工指導、維修方法的應用、設計與施工規範 • 美國聯邦公路局(FHWA) • 鋪面維修技術手冊 • 內容包括有鋪面調查與評估計畫、鋪面修復方法、資源回收利用、鋪面整修、最佳維修方案之選擇及成本分析等單元。

11. 國內鋪面維修技術發展現況 • 交通部技術標準規範 • 公路工程部公路養護手冊 • 內容包括選擇維修方法，對於接、裂縫填封、表面處理、部份厚度修補等維修法多採簡要原則性介紹。 • 機場工程施工技術規範 • 針對機場各項建設項目工程訂定之標準施工技術規範，依據各項工程分別規範施工細則、材料性質、配比及試驗標準及施工機具設備要求 • 交通部公路總局公路工程施工說明書 • 主要編訂公路、橋樑、隧道等各項新建工程施工所需材料、機具、施工方法、施工注意事項、檢驗標準等規範

12. 1.填縫工法(修訂) • 修訂內容 • 修訂：工法介紹、適用範圍、目的 • 新增：相關材料規範、機具設備 • 補強：工法詳細步驟流程

13. 現行「公路養護手冊」之修訂建議 • 鋪面調查 • 國內外對於鋪面損壞型態、程度、與原因之定義不盡相同。 • 美國材料試驗協會(ASTM)所採用之鋪面狀況指標(PCI)。 • 美國長程鋪面績效研究(LTPP Distress Manual) • 建議方案 • 參考國際間已廣為採用之美國長程鋪面績效研究。 • 訂定標準的鋪面損壞調查手冊。 • 鋪面維修決策之判定 • 現行決策方式 • 工程師之經驗、相容性養護策略、工程經費預算限制 • 建議方案 • 鋪面養護補強工法以由弱而強的順序說明 • 依所須維護補強之強弱程度，決定適當的養護措施。

14. 查驗制度建立 國內問題 • 制度面 • 多數工程金額小、工區分散、維護項次零散，造成品質控管不易 • 未有廠商評鑑制度，鼓勵辦法 • 緊急維修未有保固協定等制度 • 施工廠商 • 缺乏經濟且有效核心技術 • 品質管理觀念及心態急需要調整 • 查驗制度 • 收集資料應傾向驗收之流程，而非工法施作。 • 探討使用錯誤工法，導致越修補破壞越 嚴重時，應如何挽救？ • 施工過程設置查核點，施工單位須拍照， 並輔以相關資料及證明，作為完工後之驗收標準。 • 機場與收費站剛性鋪面維修為最短時間內維修完成並開放使用的維修方法，施工檢驗受限，故建立自主檢查表以供工程師掌握施工品質。 (詳見期中報告第五章)

15. 第二年度工作計畫

16. 第二年度後續研究項目 • 技術手冊、查驗制度之建立與專家審查： • 本研究於期末報告已先行針對各工法進行初步修正之建議，亦已建立各工法相關查驗表格。未來將邀請專家及顧問進行初稿之審查，以期更符合實用性。 第一年 技術手冊初稿 第二年 技術手冊建立 第一年 顧問及專家 委員審查 工法流程圖 第一年 規範對照表 第一年 查驗制度 、檢核表 16

17. 第二年度後續研究項目 • 建立剛性鋪面維護事例集： • 國內外鋪面維護整建案例之探討，提出維護事例集之編撰，與現地施作進行相互驗證，以求事例集之完善，並進行相關維護技術的轉移並辦理北、中、南區之教育訓練。 第一年 現地訪談 案例、照片 顧問及專家 審查 第二年 現地訪談 案例、照片 第二年 施工影片拍攝 17

18. 第二年度 預計研究進度 18

19. 第二年度 第一季預計進度 • 第一月份 (1/22 ~ 2/28) • 合約內容修訂、辦理合約簽訂事宜、辦理請款&GRB表填寫 • 邀請專家顧問進行剛性鋪面成效查驗制度內容修正(1/3) • 邀請專家顧問進行剛性鋪面技術手冊內容修正(1/3) • 第二月份 (3/1 ~ 3/31) • 剛性鋪面維修及補強工法成效查驗制度研擬 • 邀請專家顧問進行剛性鋪面成效查驗制度內容修正(2/3) • 邀請專家顧問進行剛性鋪面技術手冊內容修正(2/3) • 第三月份 (4/1 ~ 4/30) • 合約內容修訂、辦理合約簽訂事宜、辦理請款&GRB表填寫 • 邀請專家顧問進行剛性鋪面成效查驗制度內容修正(3/3) • 邀請專家顧問進行剛性鋪面技術手冊內容修正(3/3) 19

20. 問題與討論 • 剛性鋪面維護及補強技術手冊 • 第一次初審時間尚未確立? • 委員名單尚未確定 • 初步名單來源： • 舊交通部部頒規範之審核委員 林樹柱、林志棟、吳學禮、吳健生、周家蓓、洪如江、洪松茂 陳茂雄、陳茂南、黃金振、曾清銓、葉美秀、趙興華、蔡攀鰲 蔡瑍璋、潘以文、謝潮儀 • 陳順興學長提供機關相關專家 預定下周招開第一次顧問會議 • 第一年度期未報告後之手冊修訂方向 • 手冊初稿主要參考國外文獻 • 國內罕有工法之可行性 (例如：荷重傳遞工法) • 國內外氣候條件、使用材料之差異 • 國內剛性鋪面廠商協助驗證 東榮、國登、奉伸 20

21. 問題與討論 • 第二年度之維護事例集內容 • 國內剛性鋪面工程較少，收集資料不易 • 現地施作後，如何評估其績效？ • 抗滑方面，陳世晃學長可供一專門儀器 • 教育訓練與技術轉移 • 根據合約內容，需於北中南各辦一場 • 將與柔性計畫一起舉行辦理 • 時間、地點、內容尚未確定 • 其他 • 第二年度計畫人員變更 • 第一年度結案、請款 • 尚有結餘款項如何應用

22. 報告完畢 Thank You ! 敬請指教
