  1. 单片机原理及应用实验 电子实验中心 党会

  2. 实验一 存储器块清零 一、实验要求 将存储器中地址为6000H—60FFH的存储器块清零 。 二、主要指令 1.对外部数据存储器空间的数据传输: MOVX @DPTR,A 2. 减1不为0转移指令 DJNZ

  3. 三、编程思路 1.设置存储器块起始地址(6000H) 2.需处理存储器块长度(6000H-60FFH) 3.当前地址内容清零 4.地址加一 5.所有需处理单元是否清零完毕 6.否,跳到第3步继续 7.是,程序结束

  4. 四、实验结论

  5. 实验二 定时器实验 一、实验要求 用CPU内部定时器中断方式计时,实现每一秒钟输出状态发生一次反转。 二、编程要求 1.使用定时器0 2.采用工作方式2 3.定时时间1秒

  6. 三、预备知识 一) 机器周期 1. 当工作于定时状态时,定时/计数器是对机器 周期进行计数,每个机器周期包括12个振荡周期,当晶振为6MHz时,则: 1个机器周期=12/fosc=12/6*106(s)=2us 2. 定时时间: x=2n-t/T TH0=(65536-50ms/2us)/256 TL0= (65536-50ms/2us)%256 x:计数初值 t:定时时间 n:计数位数 T: 机器周期

  7. 二) 定时/计数器工作方式 方式0:13位定时/计数器 方式1: 16位定时/计数器 方式2:常数自动重装的8位定时/计数器 方式3:仅适用于T0,分为两个8位的定 时/计数器,关闭T1

  8. 三) 定时器工作方式控制寄存器TMOD GATE C/T M1 M0 GATE C/T M1 M0 定时器1 定时器0

  9. 四) 定时器控制寄存器TCON D7 D6 D5 D4 D3 D2 D1 D0 TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 定时器 置 1 定时器 T0 溢出中断申请标志位 T0 开始计时

  10. 五) 中断允许寄存器IE D7 D6 D5 D4 D3 D2 D1 D0 _ _ EA ES ET1 EX1 ET0 EX0 定时器 CPU 位置有效中断开放标志 T0 1 中断允许位置 1 有效

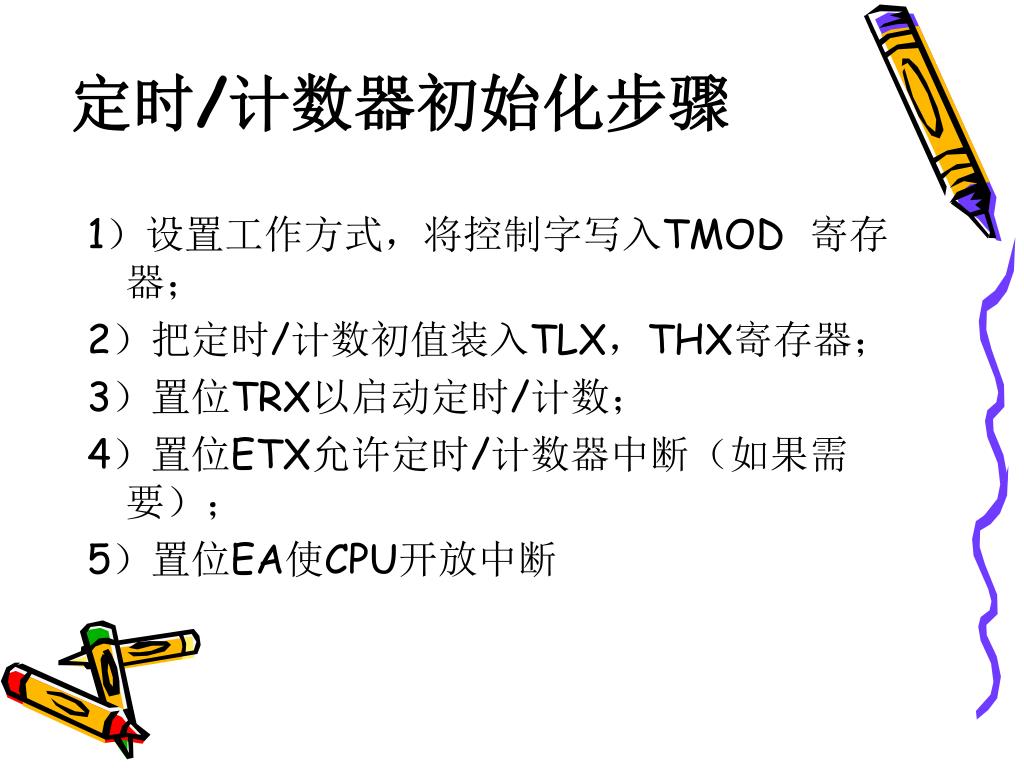

  11. 定时/计数器初始化步骤 1)设置工作方式,将控制字写入TMOD 寄存器; 2)把定时/计数初值装入TLX,THX寄存器; 3)置位TRX以启动定时/计数; 4)置位ETX允许定时/计数器中断(如果需要); 5)置位EA使CPU开放中断

  12. 实验三 八段数码管显示实验 一、实验要求 利用实验仪提供的数码管显示电路,动态显示一行数据。 二、实验说明 1.将KEY/LED CS接到片选CS0 2.段码地址为08004H 3.位码地址为08002H

  13. 三、七段数码管的字型代码表

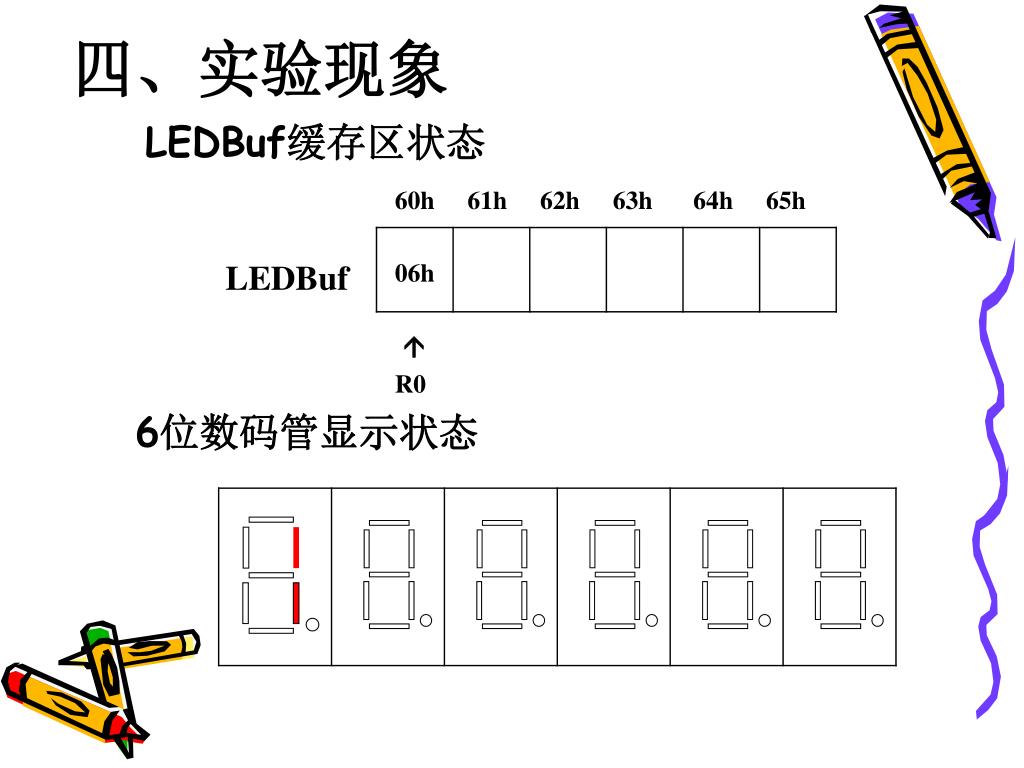

  14. R0 四、实验现象 LEDBuf缓存区状态 60h 61h 62h 63h 64h 65h LEDBuf 06h 6位数码管显示状态

  15. R0 LEDBuf缓存区状态 60h 61h 62h 63h 64h 65h LEDBuf 06h 5bh 6位数码管显示状态

  16. R0 LEDBuf缓存区状态 60h 61h 62h 63h 64h 65h LEDBuf 06h 5bh 4fh 6位数码管显示状态

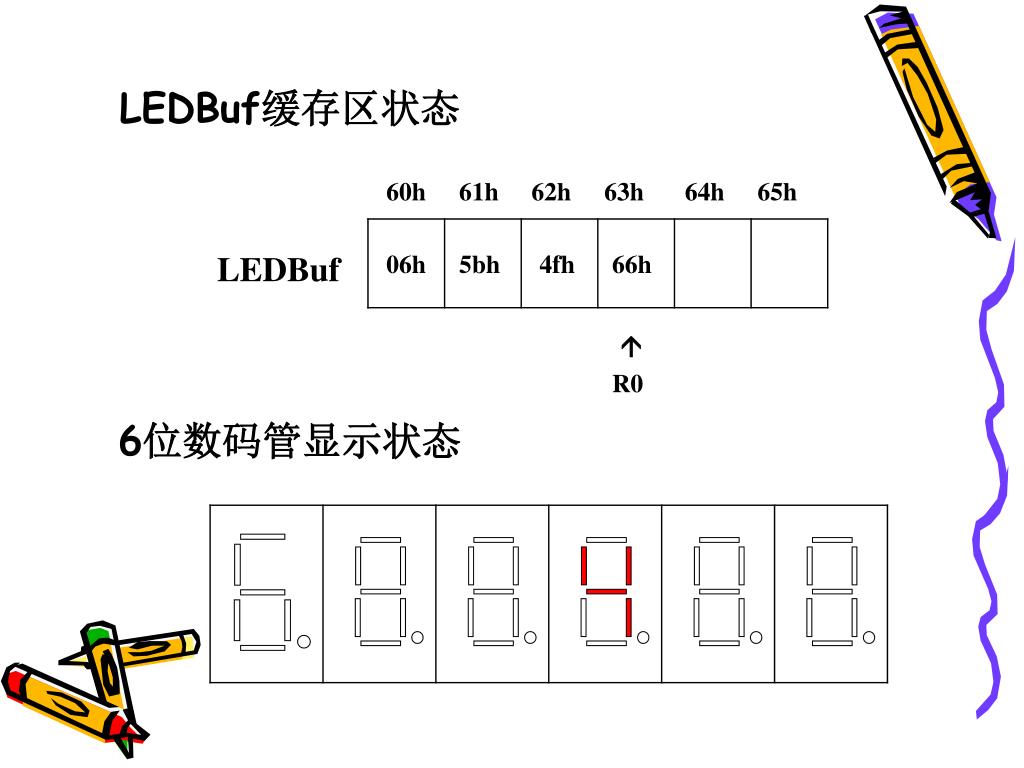

  17. R0 LEDBuf缓存区状态 60h 61h 62h 63h 64h 65h LEDBuf 06h 5bh 4fh 66h 6位数码管显示状态

  18. R0 LEDBuf缓存区状态 60h 61h 62h 63h 64h 65h LEDBuf 06h 5bh 4fh 66h 6dh 6位数码管显示状态

  19. R0 LEDBuf缓存区状态 60h 61h 62h 63h 64h 65h LEDBuf 06h 5bh 4fh 66h 6dh 7dh 6位数码管显示状态

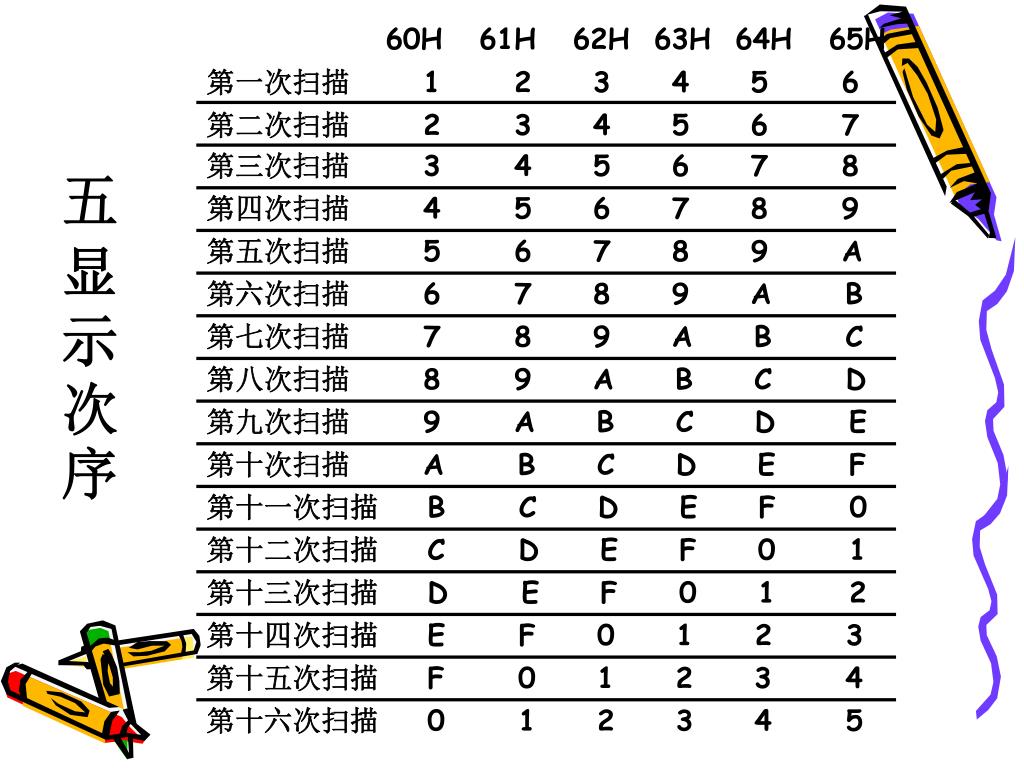

  20. 五显示次序 60H 61H 62H 63H 64H 65H 第一次扫描 1 2 3 4 5 6 第二次扫描 2 3 4 5 6 7 第三次扫描 3 4 5 6 7 8 第四次扫描 4 5 6 7 8 9 第五次扫描 5 6 7 8 9 A 第六次扫描 6 7 8 9 A B 第七次扫描 7 8 9 A B C 第八次扫描 8 9 A B C D 第九次扫描 9 A B C D E 第十次扫描 A B C D E F 第十一次扫描 B C D E F 0 第十二次扫描 C D E F 0 1 第十三次扫描 D E F 0 1 2 第十四次扫描 E F 0 1 2 3 第十五次扫描 F 0 1 2 3 4 第十六次扫描 0 1 2 3 4 5
