热电偶校验实验

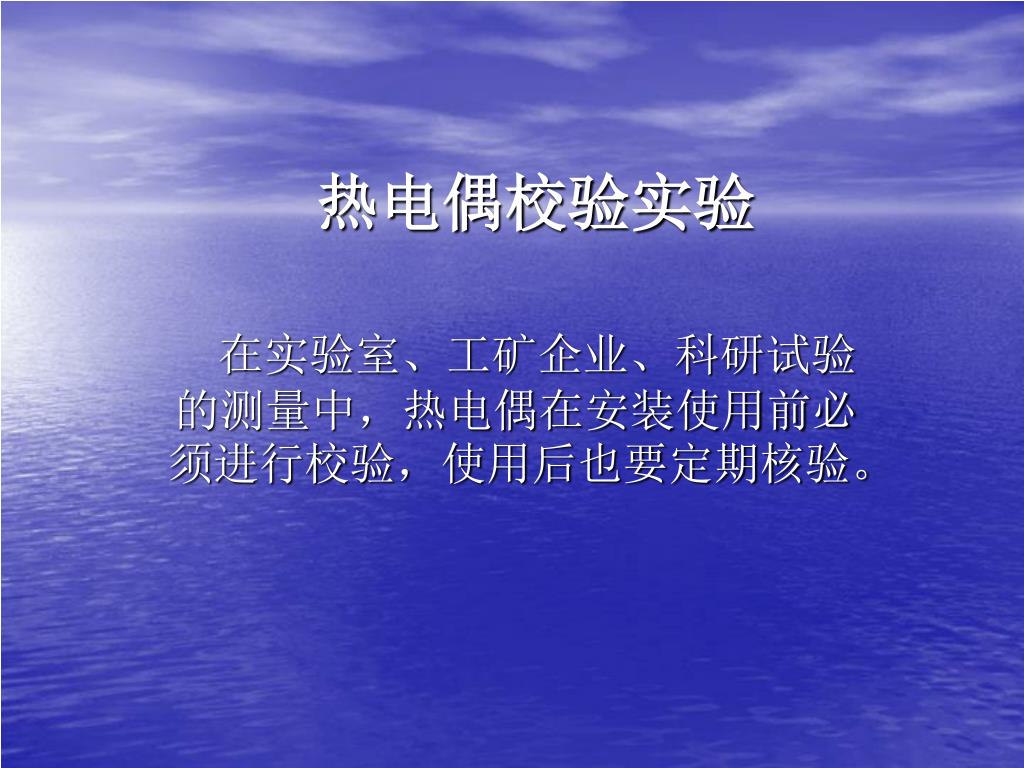

1. 热电偶校验实验 在实验室、工矿企业、科研试验的测量中，热电偶在安装使用前必须进行校验，使用后也要定期核验。

2. 一、实验目的 • 1、学习校验热电偶的方法。 • 2、正确掌握检测热电偶的外观。

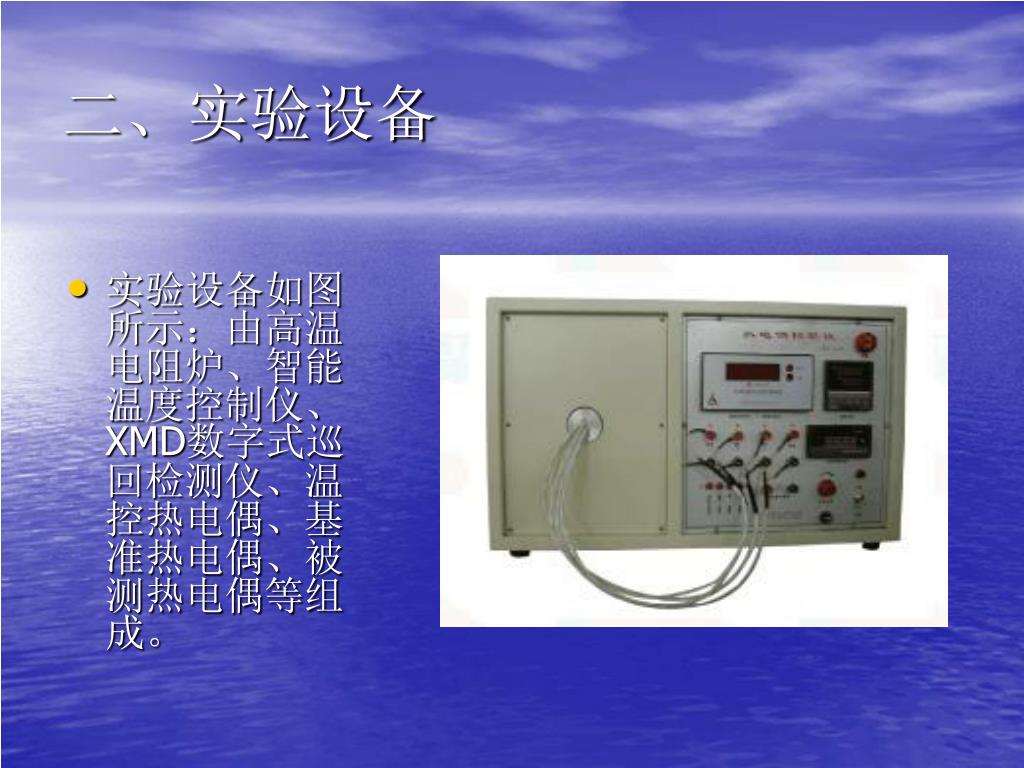

3. 二、实验设备 • 实验设备如图所示：由高温电阻炉、智能温度控制仪、XMD数字式巡回检测仪、温控热电偶、基准热电偶、被测热电偶等组成。

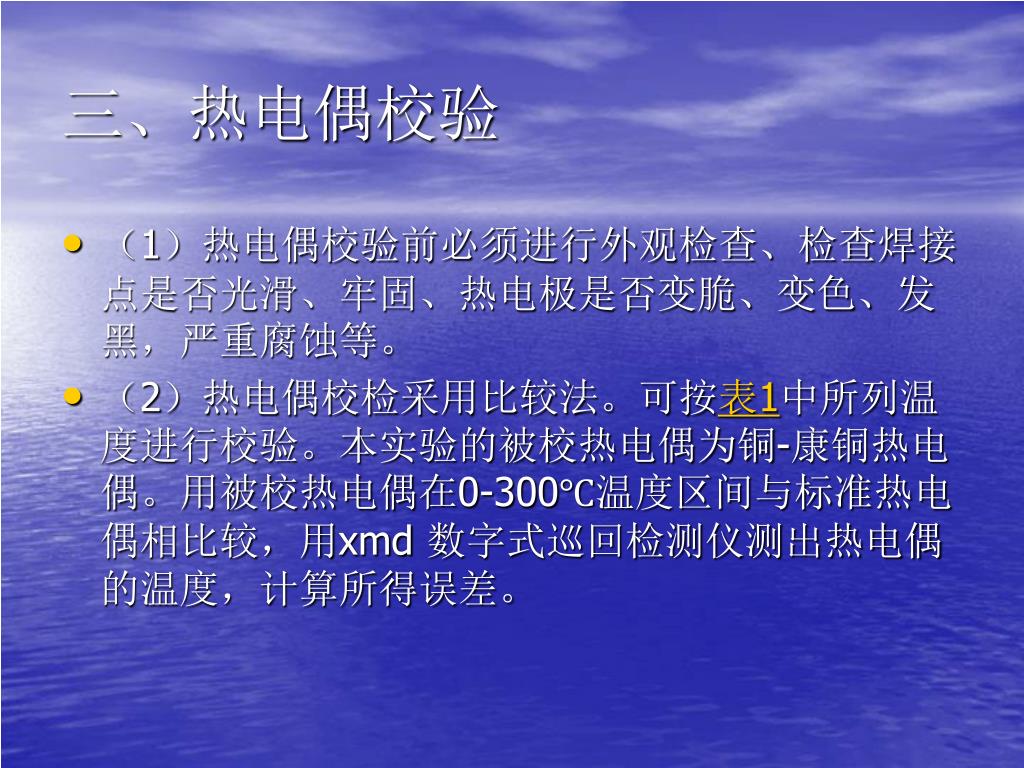

4. 三、热电偶校验 • （1）热电偶校验前必须进行外观检查、检查焊接点是否光滑、牢固、热电极是否变脆、变色、发黑，严重腐蚀等。 • （2）热电偶校检采用比较法。可按表1中所列温度进行校验。本实验的被校热电偶为铜-康铜热电偶。用被校热电偶在0-300℃温度区间与标准热电偶相比较，用xmd 数字式巡回检测仪测出热电偶的温度，计算所得误差。

5. 表1

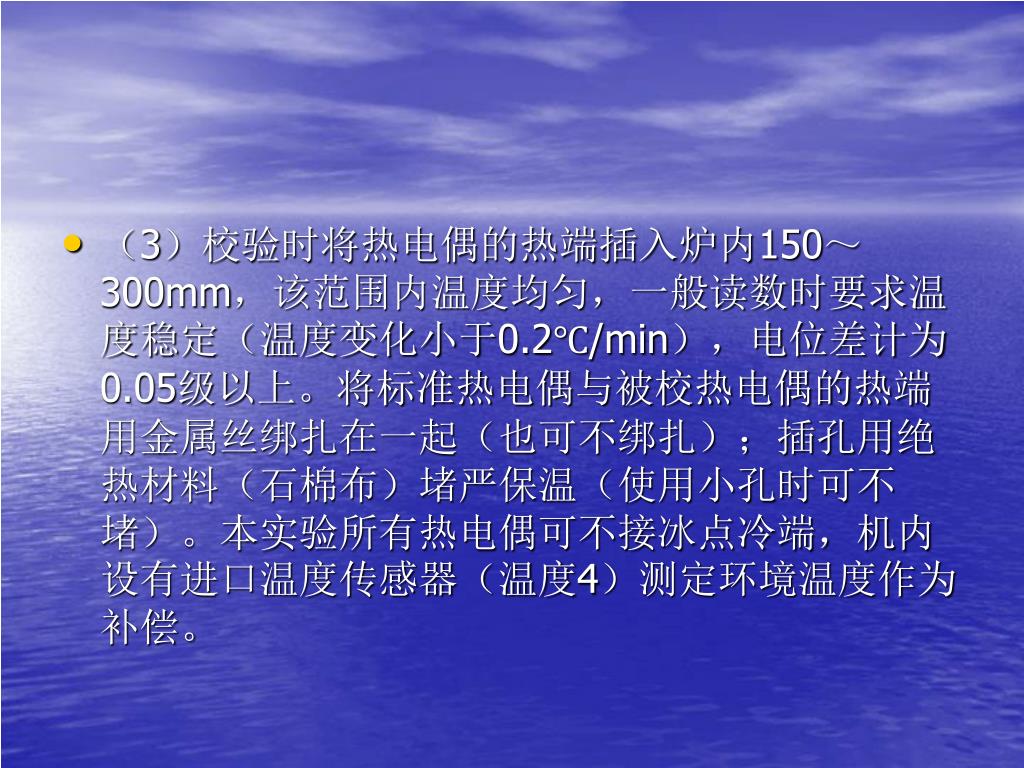

6. （3）校验时将热电偶的热端插入炉内150～300mm，该范围内温度均匀，一般读数时要求温度稳定（温度变化小于0.2℃/min），电位差计为0.05级以上。将标准热电偶与被校热电偶的热端用金属丝绑扎在一起（也可不绑扎）；插孔用绝热材料（石棉布）堵严保温（使用小孔时可不堵）。本实验所有热电偶可不接冰点冷端，机内设有进口温度传感器（温度4）测定环境温度作为补偿。（3）校验时将热电偶的热端插入炉内150～300mm，该范围内温度均匀，一般读数时要求温度稳定（温度变化小于0.2℃/min），电位差计为0.05级以上。将标准热电偶与被校热电偶的热端用金属丝绑扎在一起（也可不绑扎）；插孔用绝热材料（石棉布）堵严保温（使用小孔时可不堵）。本实验所有热电偶可不接冰点冷端，机内设有进口温度传感器（温度4）测定环境温度作为补偿。

7. （4）按xmd 数字式巡回检测仪使用说明将各导线接入系统后，依次改变管式电炉的温度设定值（0～300之间均匀选取），记录被测热电偶1、2输出温度，并比较两个热电偶与基准热电偶的差值，要求各校验点的温度误差都不得超过表2中所规定的允许值。

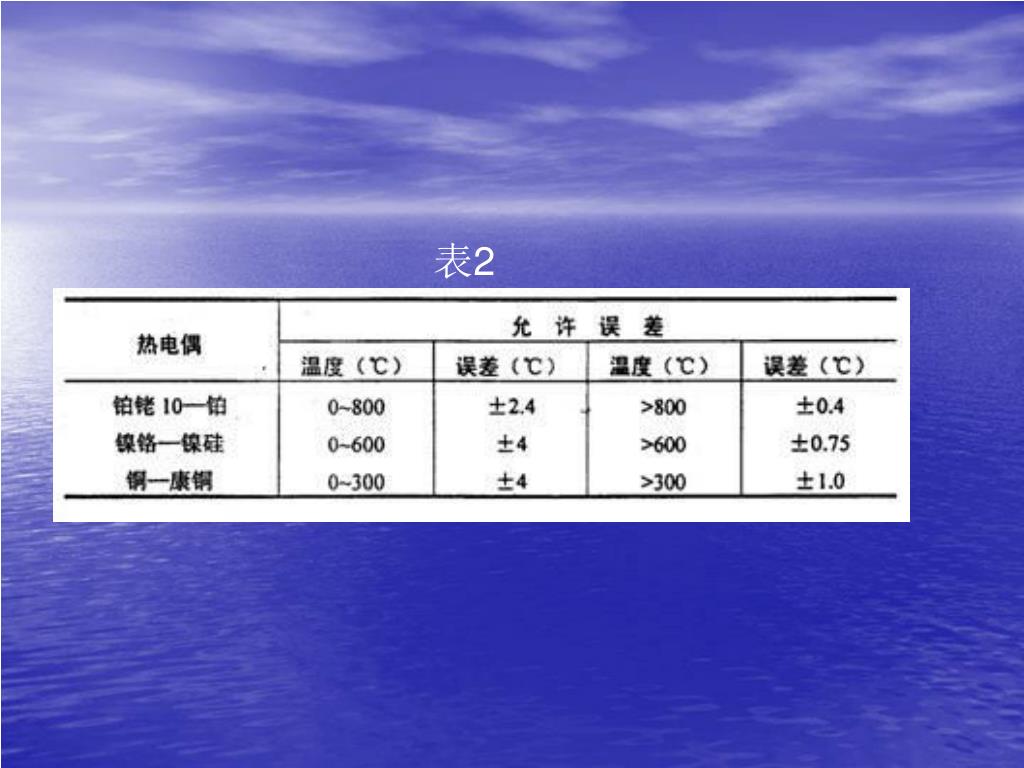

8. 表2

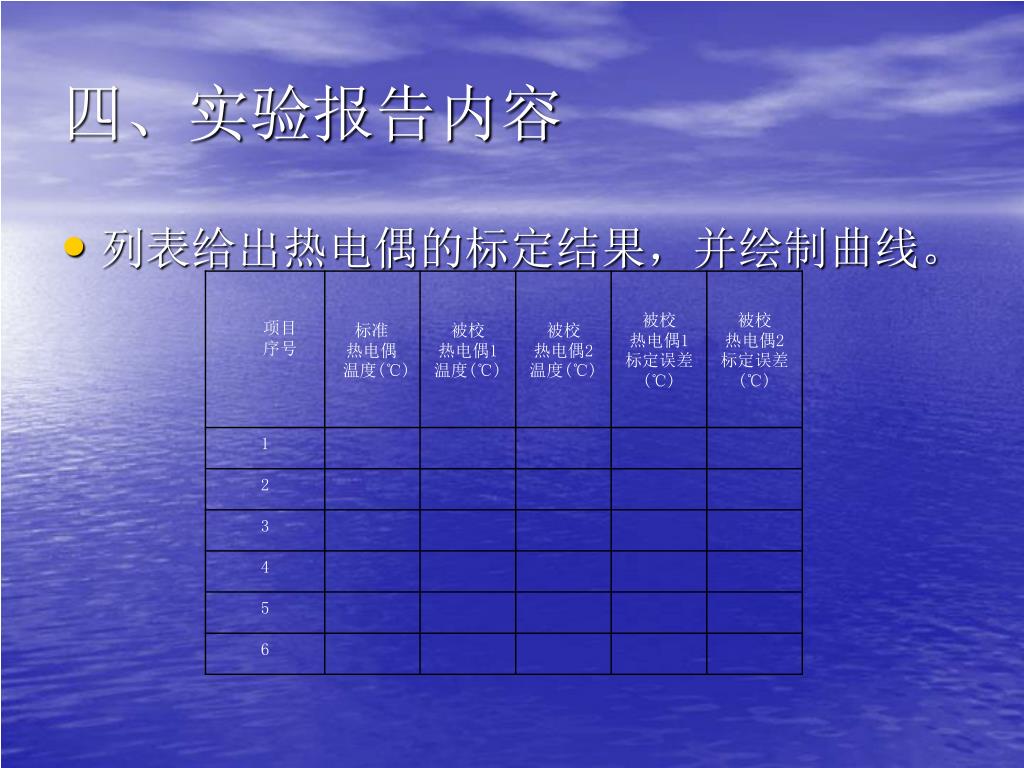

9. 四、实验报告内容 • 列表给出热电偶的标定结果，并绘制曲线。
