  1. Opracowała mgr inż. Ewa Lorek Konstruowanie elektronicznego modelu choinki

  2. Materiały potrzebne do wykonania choinki • Tektura; • Nożyczki; • Podstawka pod choinkę; • Klej; • Ołówek; • Linijka; • Zszywacz; • Farby lub zielona okleina; • Diody LED; • ZASILACZ 220/6V • Przewody elektryczne; • Lutownica transformatorowa; • Cyna; • Kalafonia; • Koszulki izolacyjne

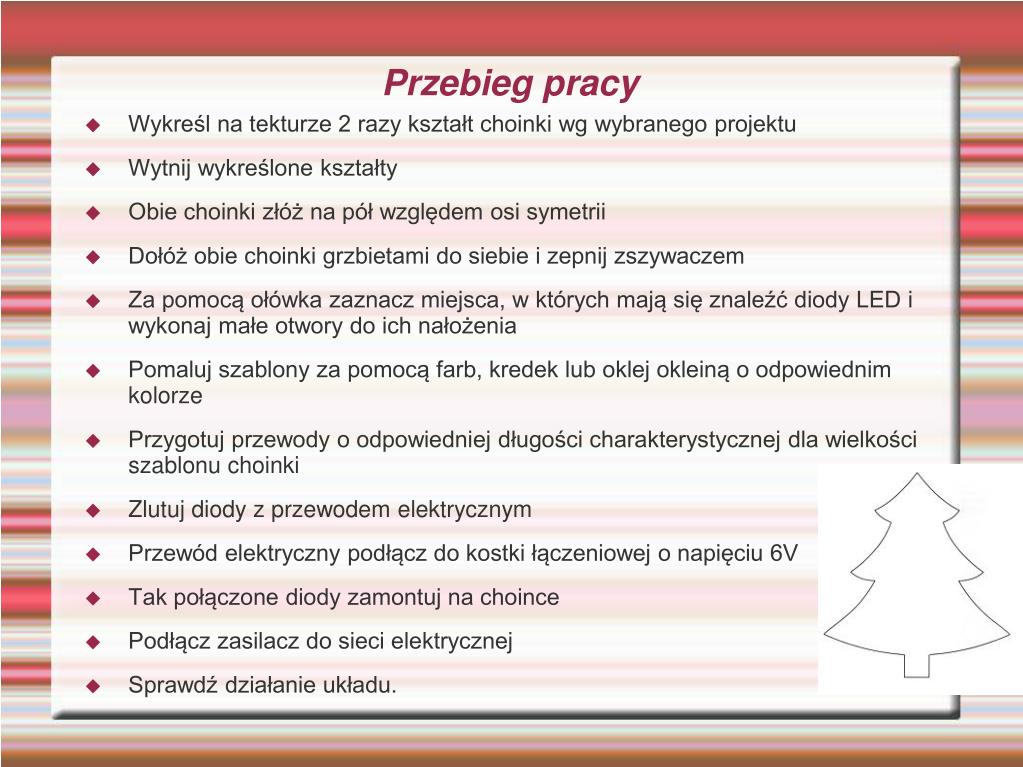

  3. Przebieg pracy • Wykreśl na tekturze 2 razy kształt choinki wg wybranego projektu • Wytnij wykreślone kształty • Obie choinki złóż na pół względem osi symetrii • Dołóż obie choinki grzbietami do siebie i zepnij zszywaczem • Za pomocą ołówka zaznacz miejsca, w których mają się znaleźć diody LED i wykonaj małe otwory do ich nałożenia • Pomaluj szablony za pomocą farb, kredek lub oklej okleiną o odpowiednim kolorze • Przygotuj przewody o odpowiedniej długości charakterystycznej dla wielkości szablonu choinki • Zlutuj diody z przewodem elektrycznym • Przewód elektryczny podłącz do kostki łączeniowej o napięciu 6V • Tak połączone diody zamontuj na choince • Podłącz zasilacz do sieci elektrycznej • Sprawdź działanie układu.

  4. Przykładowe prace uczniów

  5. Dziękuję za uwagę :)
