( 安装工程识图部分 )

1. (安装工程识图部分)

2. 第一章 基本知识第一节 投影原理（略）第二节 施工图纸的组成和一般规定一、施工图纸的组成（一）施工图纸的分类 施工图纸根据其内容和工种不同可分为： 1、施工首页图（简称首页图）。包括图纸目录和设计总说明。 2、建筑施工图（简称建筑）主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、

3. 内外装修、构造及施工要求等。（包括：总平面图、各层平面图、立面图、剖面图及详图。 3、结构施工图（简称结施）。表示建筑物承重结构的类型、结构布置、构造种类、数量、大小、做法。内容包括：结构设计说明、结构平面布置图及构造详图。 4、设备安装施工图（电施、水施等）。设备安装所包括的专业图纸很多，主要表示建筑物的给排水、暖气通风、供电照明、燃气、通讯等设备的布局和施工要求。其中主要包括设备布置图、系统图、详图等。（二）施工图纸的编排顺序 施工图纸应按专业顺序编排，一般应为目录、

4. 总图及说明、建筑图、结构图、给排水图、暖通图、电气图、弱电图等。二、施工图纸的一般规定 为了使建筑制图规格基本统一，图面清晰简明，保证图纸质量，符合设计、施工、存档要求，以适应国家工程建设需要，由建设部会同有关部门批准并颁布了一系列国家制图标准。该标准要求所有工程人员在设计、施工、管理（当然包括工程预算人员）中必须严格执行。（一）图纸的幅面和格式 图纸幅面是指图纸本身的规格大小。图框是图纸内供绘图的范围线。图纸幅面图框按表规定。

5. c 图框线 a b c 图标、会签栏 c d

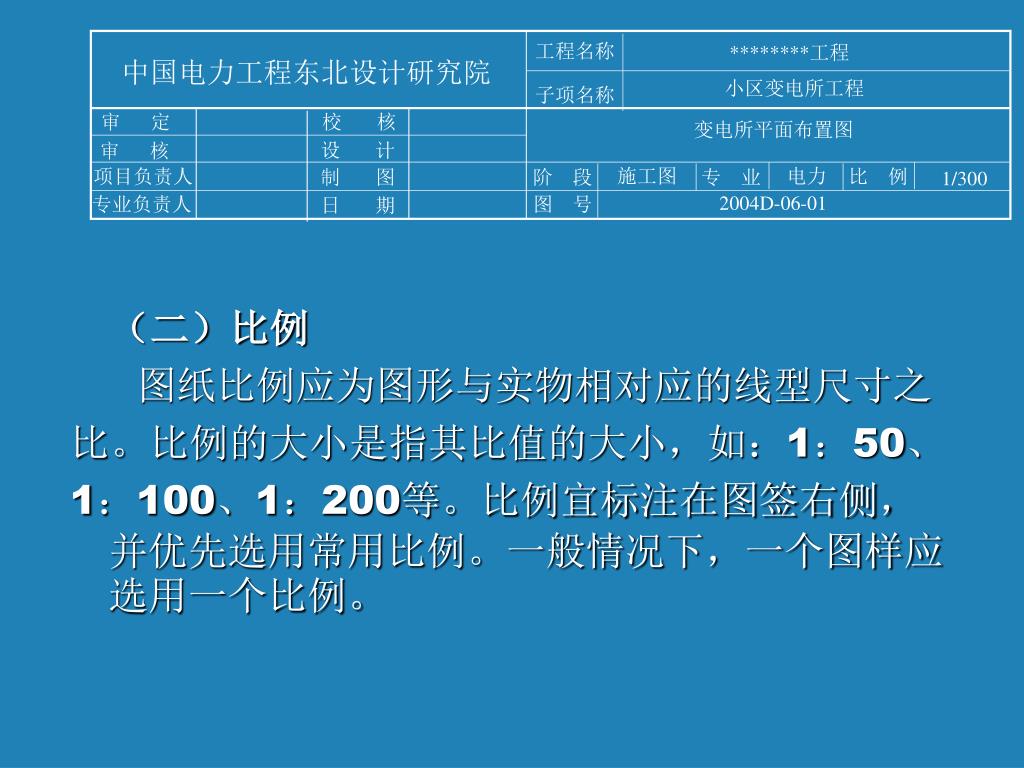

6. 工程名称 ********工程 中国电力工程东北设计研究院 小区变电所工程 子项名称 审 定 校 核 变电所平面布置图 设 计 审 核 施工图 电力 项目负责人 比 例 制 图 阶 段 专 业 1/300 2004D-06-01 专业负责人 图 号 日 期 （二）比例 图纸比例应为图形与实物相对应的线型尺寸之 比。比例的大小是指其比值的大小，如：1：50、 1：100、1：200等。比例宜标注在图签右侧，并优先选用常用比例。一般情况下，一个图样应选用一个比例。

7. （三）尺寸及单位 施工图中均注有尺寸，作为施工依据。尺寸由 数字及单位组成。总图以m（米）为单位，其余以 mm（毫米）为单位。 (四）定位轴线 定轴线是用来确定建筑物主要结构及构件位置 的尺寸基准线（至少有纵向和横向两线来定位）凡 承重构件如：墙、柱、梁、屋架、以及需要定位的 各种设施等位置都要画上定位轴线并进行编号，施 工时以此作为定位的基准。定位轴线用单点长画线 表示，端部画细实圆（D=8—10mm），圆心应在 定轴线的延长线或延长折线上，圆内注明编号。

8. 1 2 3 4 5 A B 在建筑平面上定位轴线编号，宜标注在图样 的下方或左侧。横向编号应用阿拉伯数字由左 至右编写，竖向应用大写拉丁字母由下至上编写。 但其中I、O、Z不得用于编写以免与数字1、0、2 混淆。大型工程总图也采用座标法定位：X=xxx/ Y=xxx 例图：

9. 3.900 （五）标高 标高顾名思义为标准高度。标高分为绝对标高 和相对标高。 建筑物各部分的高度用标高来表示。符号用直 角等腰三角形表示“”下横线为某点高度界线 ，符号上面注明标高，总平面图的室外整平标高采 用“”表示。标高单位采用（m）。 绝对标高：我国把青岛黄海平均海平面定为绝 对标高的零点，其他各地标高都以他为基准点。 相对标高：通常把室内首层地面标高定为相对 标高的零点，写作“±0.000”，高于±0.0的为正（可 以不写+号），例如： 。低于他的为负，必须

10. 152.00 142.00 132.00 122.00 112.00 -0.300 注明负的符号如： 表示比首层地面低300mm。 一般应在总说明图中说明绝对标高和相对标高的关 系例如：±0.000=39.80m。 另外在大比例总图的地形图中多采用等高线注 明法而不采用标高符号如：

11. 详图的编号 详图的编号 5 5 详图的编号 5 4 表承本张图 详图所在图 编号 （六）索引号 索引号是便于看图时查找相互有关的图纸。 索引号反映基本图纸与详图、详图与详图之间、 以及有关工种图纸之间的关系。 索引号的注写方法，如图所示： 1、所索引的详图在本张图纸上。 2、所索引的详图不在本张图纸上。 3、详图索引标志

12. 砖砌井圈 混凝土井盖 2 2 电缆支架 5 4 砖砌体墙体 混凝土底板 2—2示意略图 （七）多层构造引出线 多层构造引出线应通过被引出的各层。文字 说明应在引出线上方，或注写在水平线的端部， 说明的顺序应由上而下，并与被说明的层次相互 一致；如层次为横向顺序，则由上而下的顺序应 与由左至右的顺序相一致。

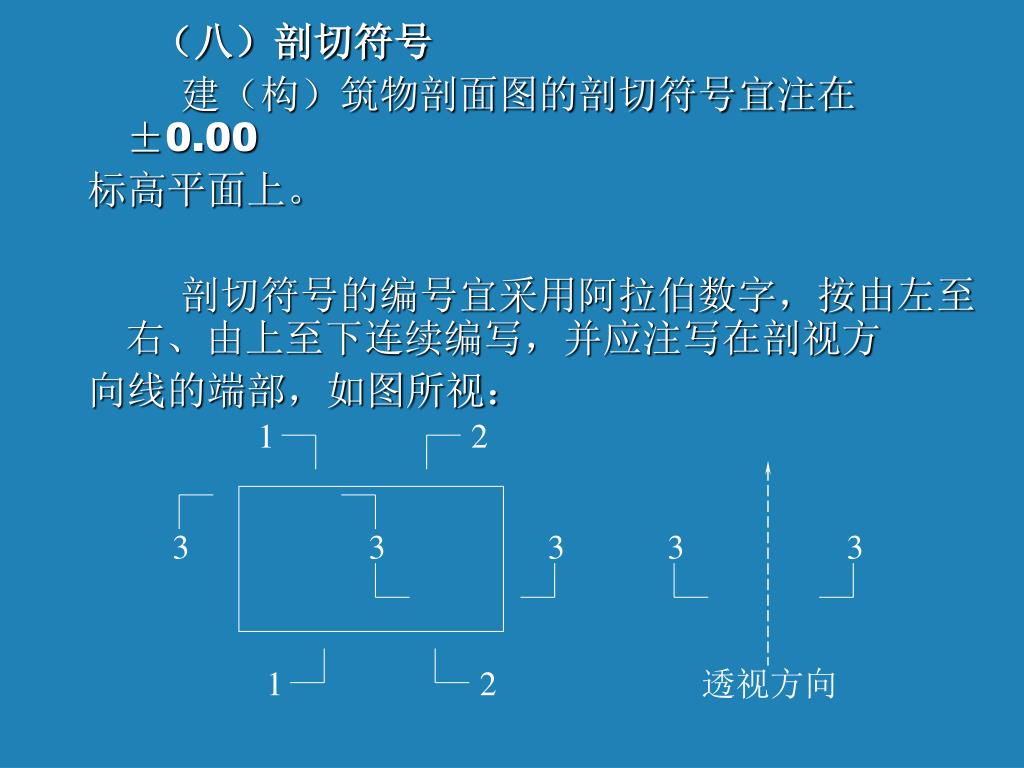

13. 1 2 3 3 3 3 3 1 2 透视方向 （八）剖切符号 建（构）筑物剖面图的剖切符号宜注在±0.00 标高平面上。 剖切符号的编号宜采用阿拉伯数字，按由左至右、由上至下连续编写，并应注写在剖视方 向线的端部，如图所视：

14. 1 1 2 2 1 1 1 1 断面剖切符号的编号宜采用阿拉伯数字按规 定顺序连续编写，并注写在剖切位置线的一侧， 编号所在的一侧为该断面的剖视方向。如图所视： 在电力施工平面图中的剖切符号常用表示。 在平面图的表示 1—1透视效果图

15. N A A A A （九）指北针 指北针的形状如图所视，其圆的直径为24mm ， 用细实线绘制，指针尾部宽度宜为3mm，针头 部注明“ 北 ”或“N ”字。 （十）其他符号 对称符号 连接符号

16. 对称符号由对称线和两对平行线组成。 连接符号应以折断线表示需要连接的部位。 两部位距离过远时，折断线两端靠图样一侧应标注 大写拉丁字母表示连接编号。被连接图样编号应 用同一字母编写。 其他常用绘图符号、图例详见[安装工程]。 （十一）阅读房屋建筑工程图的方法（省略）

17. 阅图注意事项： 1、接受图纸必须按图纸目录清点数量是否齐全。 2、图纸内容变更手续是否齐全。 3、图纸审批手续是否齐全。 4、设计引用规范是否有效。 5、技术参数、标准、型号是否齐全正确。 6、阅图发现错误、疑问时应通过技术联系单 同甲方或设计单位确认。 上述注意事项可以在扩初设计或施工交底的 会议上一并结决。

18. 第二章 工程施工图第一节 电气安装工程施工图 一、电气安装工程施工图的分类按图纸的表现内容分，一般有电气平面图、电气系统图、控制原理图、二次接线图、详图、电缆表册、图例、设备材料表、设计说明、图纸目录等。（一）电气平面图电气平面图是将同一层内不同安装高度的电气设备及线路都放在同一平面上来表示，在建筑平面

19. N N 变压器室 0.4kV配电柜 值班室 10kV配电柜 *定位尺寸略* 图上标出电气设备、元件、管线、防雷接地等的 规格型号、实际布置。一般大型工程都有电气总 平面图，中小型工程则由动力平面图或照明平面 图代替。（见例图） 变电室平面布置示意图：

20. 接地装置 电源进线 N1 AL1 N2 5600 2000 2×40 1×60 — — 136000 6000 1×100 1×100 1×60 4- P 2- P P 3.5 --- 3.5 3600 3600 2700 9900 D C B A 2 1 3 4 照明平面图：

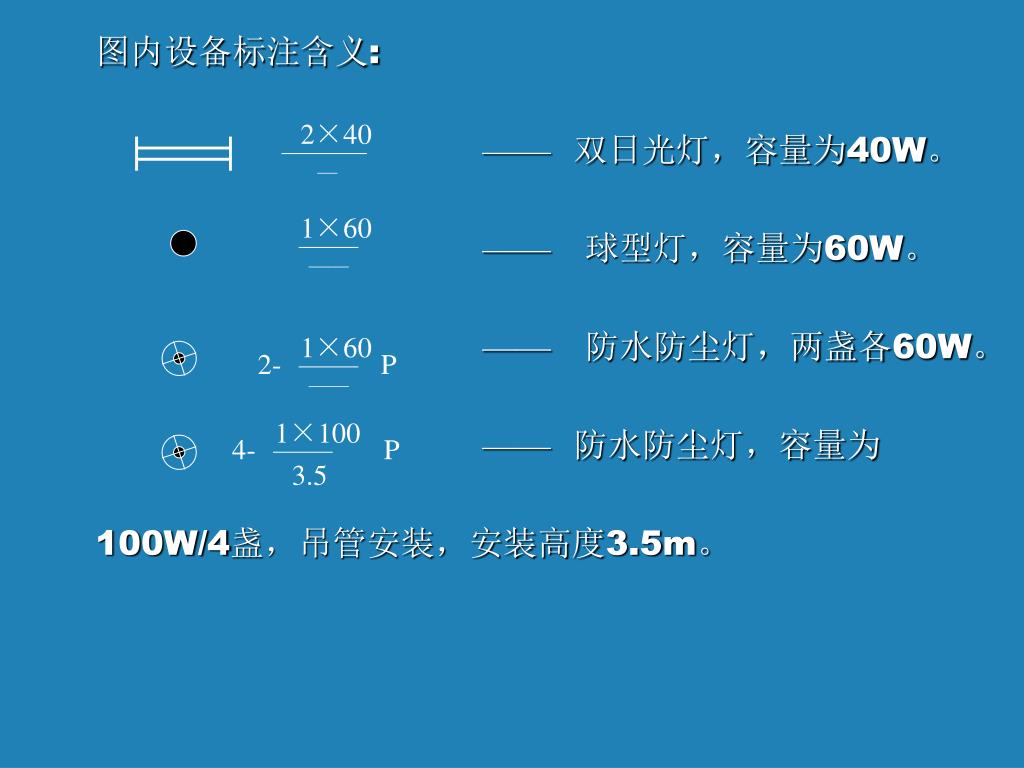

21. 2×40 — 1×60 1×100 1×60 4- P —— 2- P 3.5 —— 图内设备标注含义: —— 双日光灯，容量为40W。 ——球型灯，容量为60W。 ——防水防尘灯，两盏各60W。 ——防水防尘灯，容量为 100W/4盏，吊管安装，安装高度3.5m。

22. 引自发电机 引自发电机 引自发电机 L=8.5m L=9m L=12.7m L=12m 至水泵 L=6m 至AL2-1 至AL2-2 AX-- AL1-1 8.6.7 L=6.5m AL1-2 3900 (至室外2m) 250 至收费亭 L=6m 至广场照明 (至室外2m} 至收费亭 电暖 250 3300 例图：首层配电干线平面图

23. VV-1.0kv-5×6-G32 AX-7.25kw BV-500 16A 0.2kw-3×2.5-pvc16-L1NPE-水泵 C45AD/4P AL-2-1 7.86kw 25A VV-1.0kv-5×4-G25 AL2-2 2.5kw BV-500 16A C45AD/4P 0.6kw-3×2.5-pvc16-L2NPE-*** 20A AL-1-1 7.99kw VV-1.0kv-5×4-G25 AL1-2 2.5kw BV-500 C45AD/4P 0.8kw-3×2.5-G15-L3NPE-射灯 20A 配电系统图示例:

25. 3 n n

30. c×d ×l a-b f e

31. a-b [c （d ×e）- f ]-g

32. AL1 照明 N1 DZ47-60/2P-10 BV-2 ×2.5 FPC(15)-WC BV-5×16SC32 DZ47-60/3P-25 N2 插座 DZ47LE-32/1N-16 BV-2 ×2.5 FPC(15)-WC （二）电气系统接线图 所谓电气系统接线,是示意性地把整个工程的供 电线路用单线连接形式准确、概括的电路图，它不表 示相互的空间位置关系，表示的是各个回路的名称、 用途、容量以及主要电气设备、开关元件及导线规格 、型号等参数。

33. （三）控制原理图 控制原理图是表示电气设备及元件控制方式及其 控制线路的图样，包括启动、保护、信号、联锁、自动控制及测量等。控制原理图按规定的线段和图形符号绘制而成，是二次配线和系统调试的依据。 （四）二次接线图 是与控制原理图配套的图样（注解略） 见下页10kV开关二次回路图：

34. KMa KMn 控 母 TBJ DL R0 防跳回路 R R 熔断器 TBJ HQ S9 + TBJ SP3 DL 合闸回路 8 6 7 5 4 14 - S8 HD 16 13 10 11 13 3 DL 合闸指示 LD DL 分闸指示 8 18 + 分闸回路 30 31 - TQ

35. 200 300 100 200 3 200 300 200 5 3—5 大样图 （五）详图（大样图） 详图用来表示某一具体部位或元件的结构或 具体安装方法，注明设备或部件具体图形详细尺 寸，以便于安装。通常采用通用标准集，在没有 标准图可以选用并有特殊要求时，可以绘制大样图。大样图可以画在同一张图纸上，也可以另画一图或多图。

36. （六）电缆表册 电缆表册使用表格形式显示系统中电缆的线 路编号、类别、规格、型号、长度、起止点及保 护管的规格等。该长度值只作为参考，施工时应 现场实测。电缆表册也有装在设备材料表内。 （七）图例 图例是用表格形式列出图纸中使用的图形符 号或文字符号的含义，以使读图者读懂图纸。 除统一图例外专业图例各有不同表示，读图 时应注意图例及说明。 （八）设备材料表 设备材料表是以表格形式列出工程所需的 材料、设备名称、规格、型号、数量、要求等。

37. （九）设计说明 [对一个读图者来说，设计说明是必须认真阅读 和研究的内容。因为它常常是指点迷津的钥匙 ] 设计说明主要标注图中交代不清，不能表达 或没有必要用图表示的要求、标准、规范、方法 等，如供电电源来源、线路敷设方式、设备安装 方式施工注意事项等。根据工程规模及需要说明 的内容多少，有的可以单独编制说明，有的因为 内容简短，分项局部问题可以写在分项图纸内的 空余处。

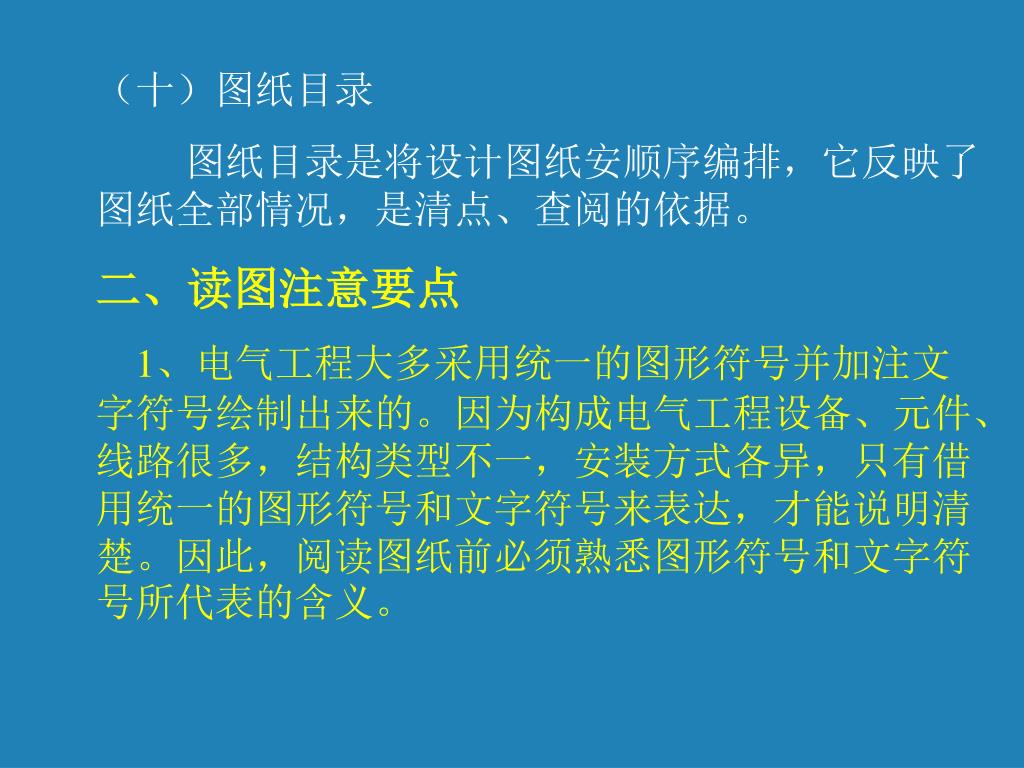

38. （十）图纸目录 图纸目录是将设计图纸安顺序编排，它反映了图纸全部情况，是清点、查阅的依据。 二、读图注意要点 1、电气工程大多采用统一的图形符号并加注文字符号绘制出来的。因为构成电气工程设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才能说明清楚。因此，阅读图纸前必须熟悉图形符号和文字符号所代表的含义。

39. 2、电气工程施工，往往与主体工程（土建工程）2、电气工程施工，往往与主体工程（土建工程） 及其他施工相配合进行。例如：电气设备的布置与 土建平面布置，立面布置有关；安装方法与墙体结 构有关；特别是一些暗敷设线路、电气设备基础和 预埋件，更与土建工程密切相关。因此，阅读电气 建筑图纸时应与土建施工图对应起来阅读。 3、电气工程图中有关安装等方面的技术要求和安 装方法，在有关的国家标准和规范、规程中有明确 规定，因此，有些图纸并没有完全反映出来，只是 在说明中注明参照“***标准图集”、“***规范”等等， 这就要求我们应在读图同时配合相关规范、标准、 图集以全面了解图纸要求。

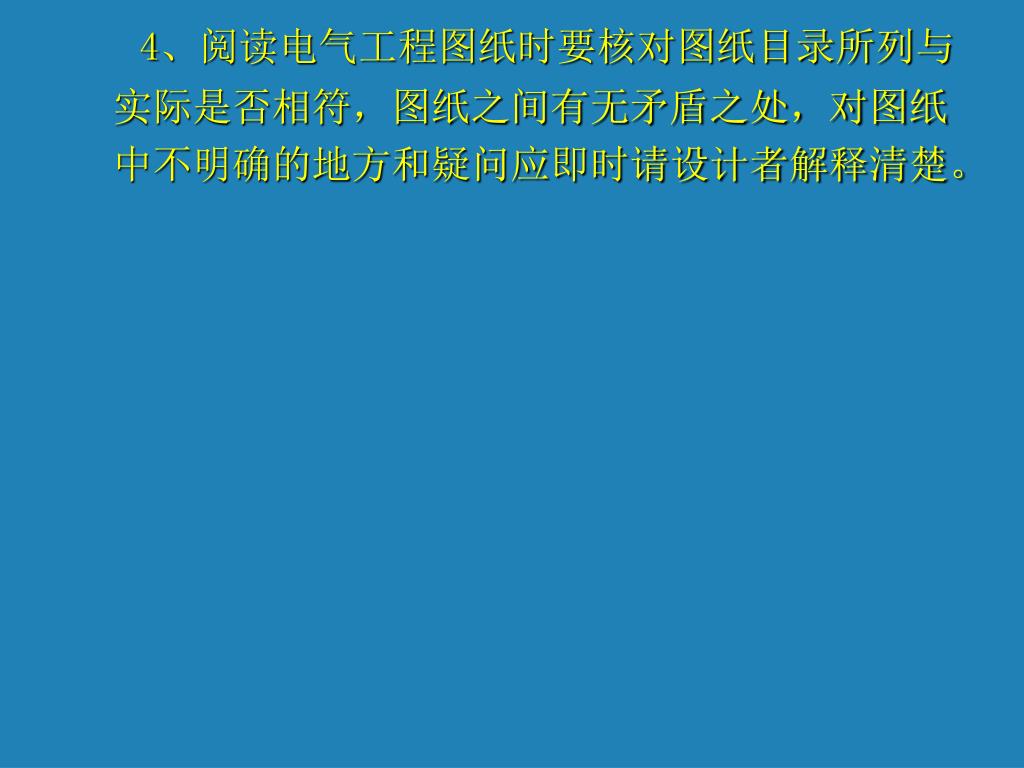

40. 4、阅读电气工程图纸时要核对图纸目录所列与4、阅读电气工程图纸时要核对图纸目录所列与 实际是否相符，图纸之间有无矛盾之处，对图纸 中不明确的地方和疑问应即时请设计者解释清楚。
