slide2
離散数学

木 とは

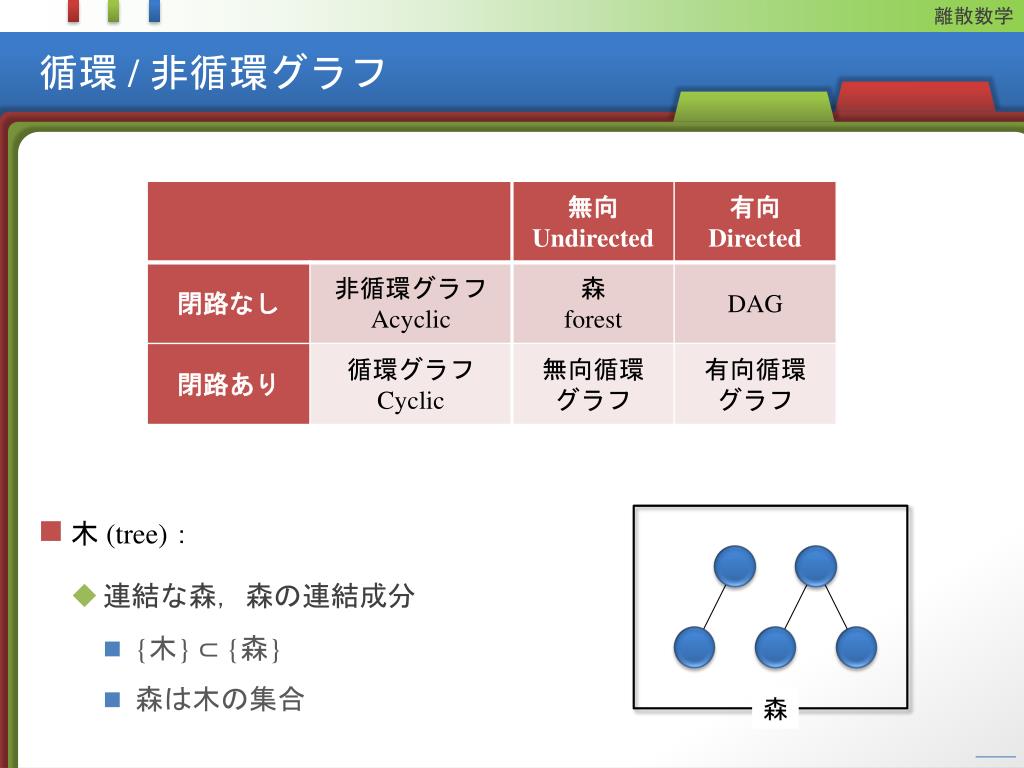

slide3
離散数学循環 / 非循環グラフ

  • 木 (tree):
    • 連結な森,森の連結成分
      • {木} ⊂ {森}
      • 森は木の集合

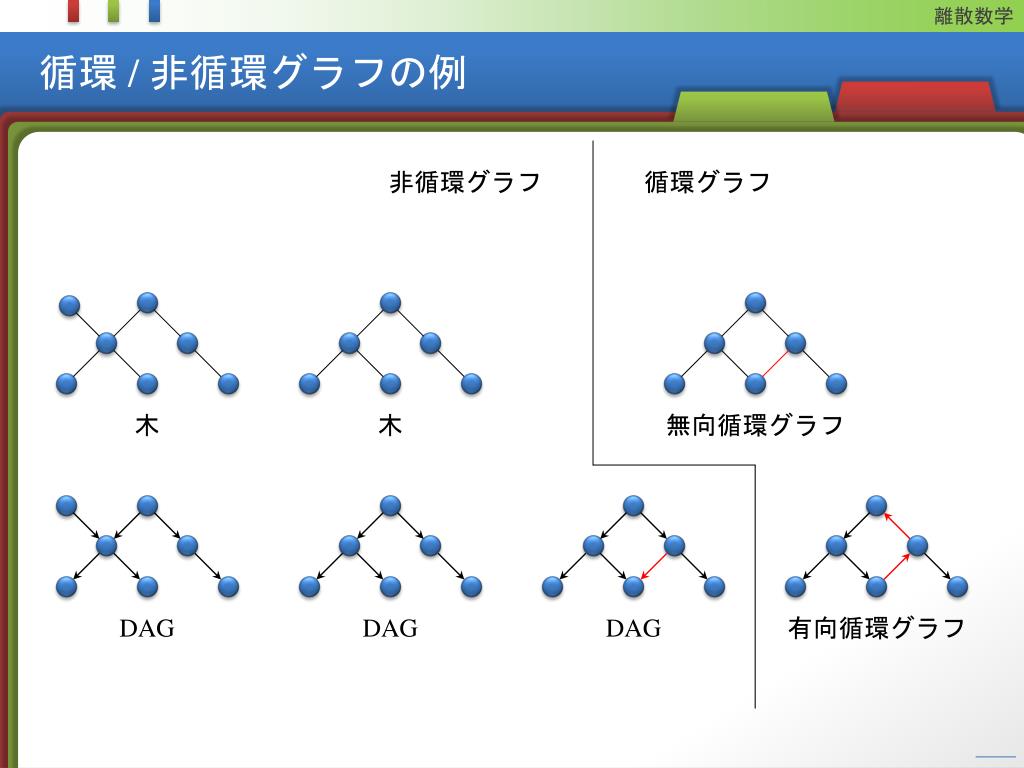

slide4
離散数学循環 / 非循環グラフの例

非循環グラフ

循環グラフ

無向循環グラフ

DAG

DAG

DAG

有向循環グラフ

slide5
離散数学根 (root)
  • (連結非循環グラフの)根 (root):
    • 頂点を1つ選んで,それが一番「上」にあると考える
  • 木(無向):
    • どの頂点も根になり得る
    • 根付き木 (rooted tree)
  • DAG(有向):
    • 根がない場合もある

どれが根?

根のない DAG

slide6
離散数学

木の性質

slide7

「木」のイメージ:

    • 「根があって,枝分かれして,葉に至る」
  • 「木」=木(無向非循環グラフ)?
    • 「木」 ⇒ 木(無向非循環グラフ)
      • 「木」なら,枝分かれした先で合流しない ⇒ 非循環
    • 木(無向非循環グラフ) ⇒ 「木」
      • 任意の頂点を根とみなすことができる
        • 木なので,循環はない
        • 連結なので,根からすべての頂点に到達可能

離散数学

「木」 と 木(無向非循環グラフ)

どれが根?

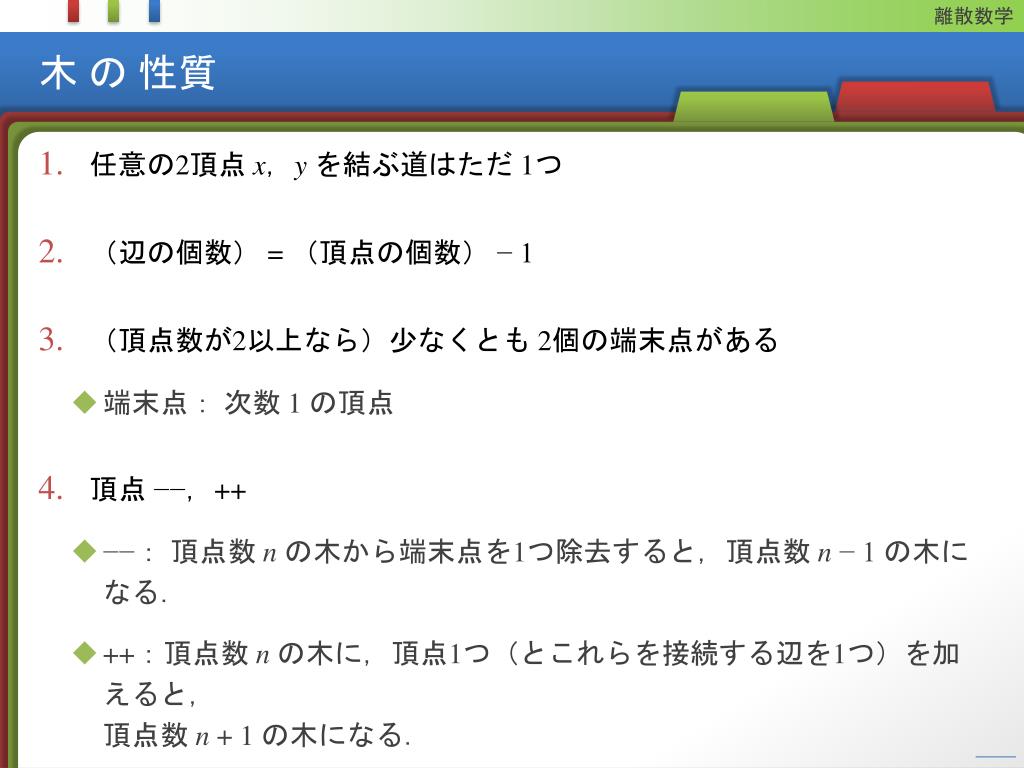

slide8

任意の2頂点 x,yを結ぶ道はただ 1つ

  • (辺の個数) = (頂点の個数) − 1
  • (頂点数が2以上なら)少なくとも 2個の端末点がある
    • 端末点: 次数 1 の頂点
  • 頂点 −−,++
    • −−: 頂点数 nの木から端末点を1つ除去すると,頂点数 n − 1 の木になる.
    • ++:頂点数 nの木に,頂点1つ(とこれらを接続する辺を1つ)を加えると,頂点数 n + 1 の木になる.

離散数学

木 の 性質

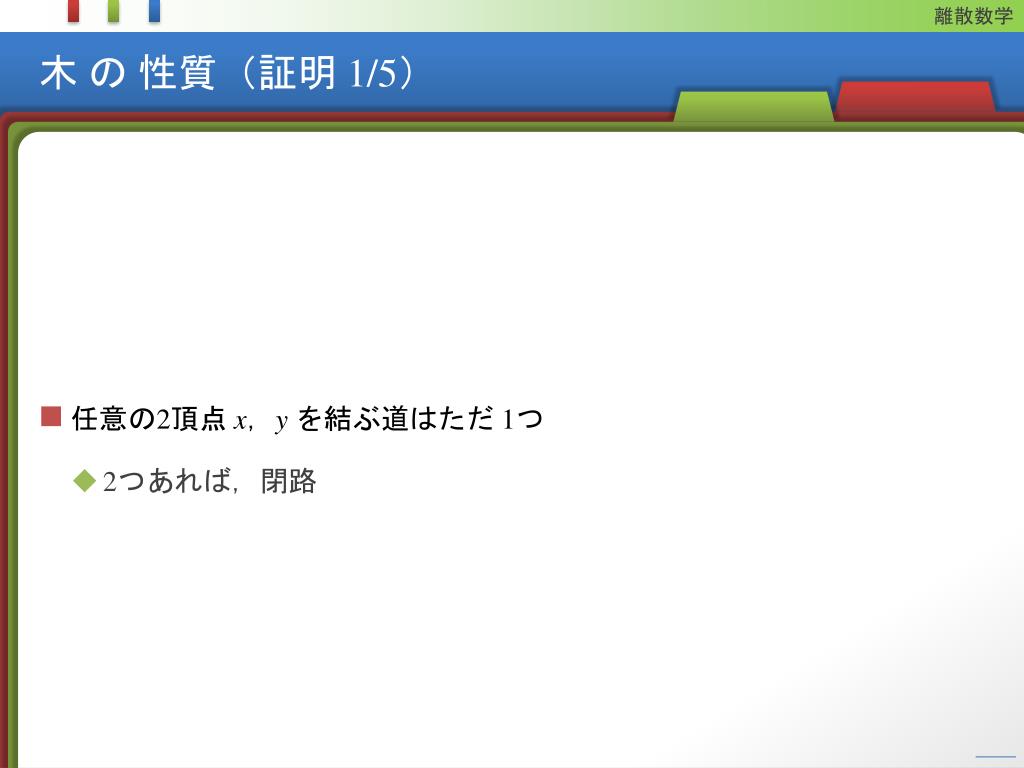

slide10

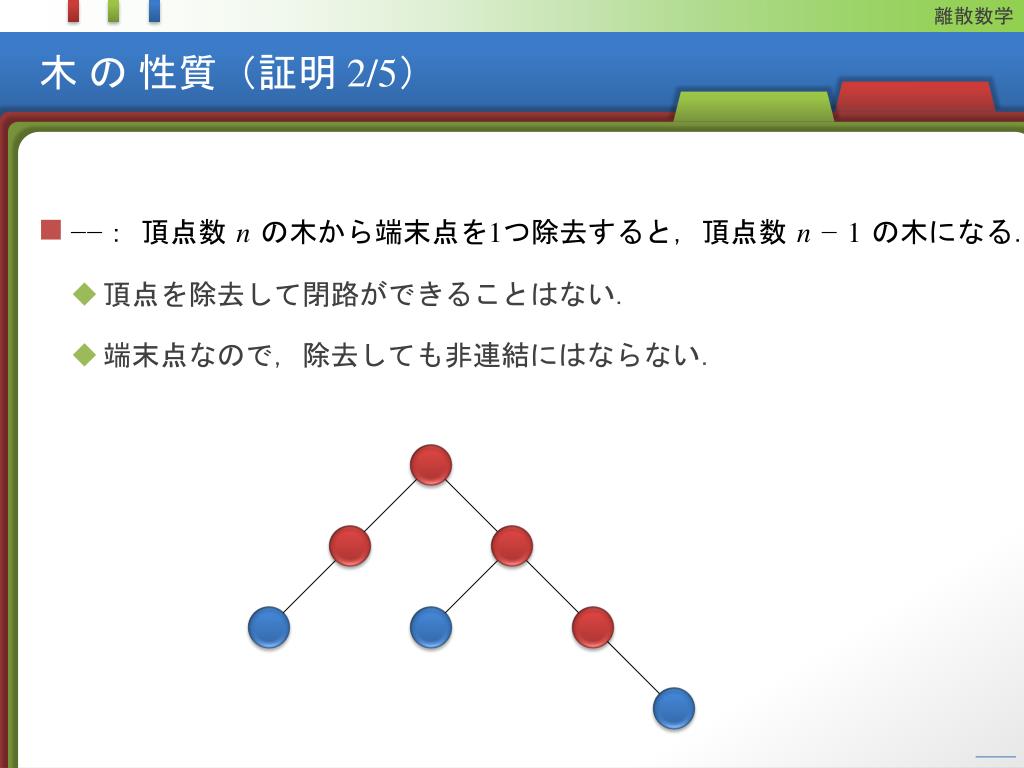

離散数学木 の 性質(証明 2/5)
  • −−: 頂点数 nの木から端末点を1つ除去すると,頂点数 n − 1 の木になる.
    • 頂点を除去して閉路ができることはない.
    • 端末点なので,除去しても非連結にはならない.
slide11
離散数学木 の 性質(証明 3/5)
  • ++:頂点数 nの木に,頂点を1つと,これらを接続する辺を1つ加えると,頂点数 n + 1 の木になる.
    • 頂点 1つと辺 1つを加えて閉路を作ることはできない.
slide12
離散数学木 の 性質(証明 4/5)
  • 頂点数 ++ の繰り返しによって,任意の木を構築することができる.
    • 任意の木から,頂点数 −− を繰り返して頂点数 1 のグラフを得る.
    • 頂点数 ++ を −− とは逆に繰り得返して元(任意の木)に戻せる.

4

3

1

2

2

1

3

4

slide13

(頂点数が2以上なら)少なくとも2個の端末点がある(頂点数が2以上なら)少なくとも2個の端末点がある

    • 頂点数2 の木には,2個の端末点がある.
    • 頂点 ++ すると…
      • 端末点につなぐと,1つ減って 1つ増える.
      • 非端末点につなぐと,1つ増える.
  • (辺の数) = (頂点の数) − 1
    • 頂点数2の木では,辺の数は 1,頂点の数は 2.
    • 頂点 ++ すると,1ずつ増える.

離散数学

木 の 性質(証明 5/5)

1

2

3

4

slide14
離散数学

木の巡回

visit
離散数学visit()

class Graph {private:/* … */int left(int u);int right(int u);public:void visit(int u);};

void Graph::visit (int u) {if (left(u)) visit(left(u));if (right(u))visit(right(u));}

u の左の子の頂点の番号u の右の子の頂点の番号visit() の宣言

u: 頂点の番号 (>0)u に左の子があれば,訪れるu に右の子があれば,訪れる

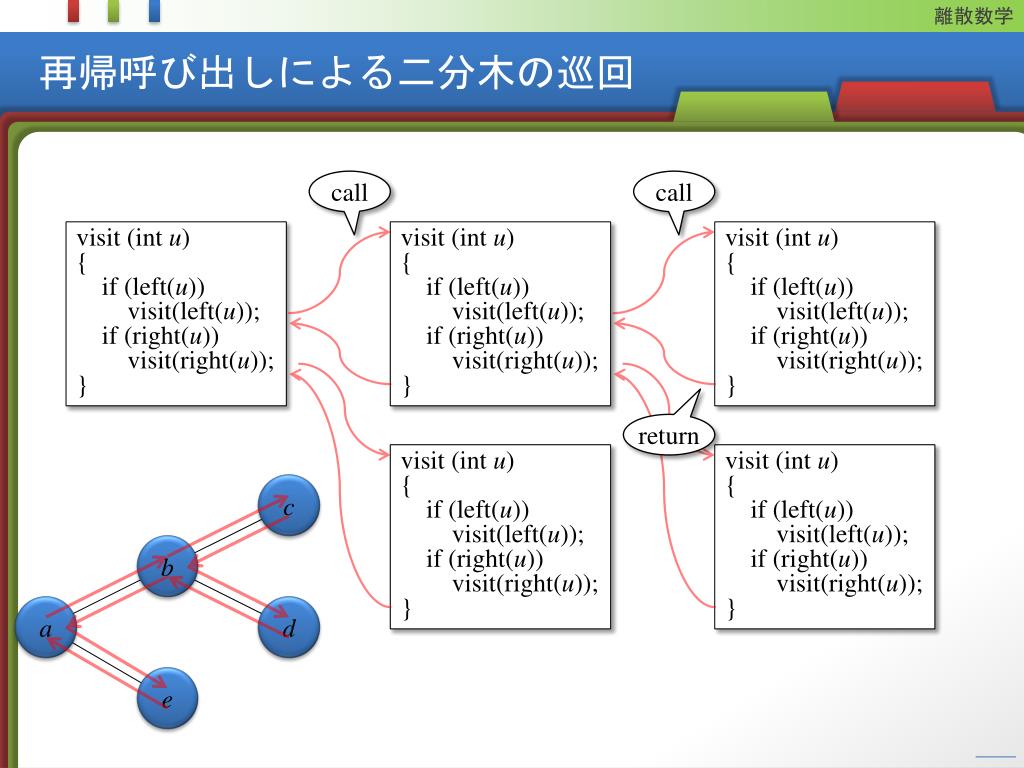

slide16
離散数学再帰呼び出しによる二分木の巡回

call

call

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

return

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

c

b

a

d

e

slide17
離散数学再帰呼び出しによる二分木の巡回

行きがけ:

call 直後

call

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

return

帰りがけ:

return 直前

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

行きがけ

c

left

b

a

d

帰りがけ

e

right

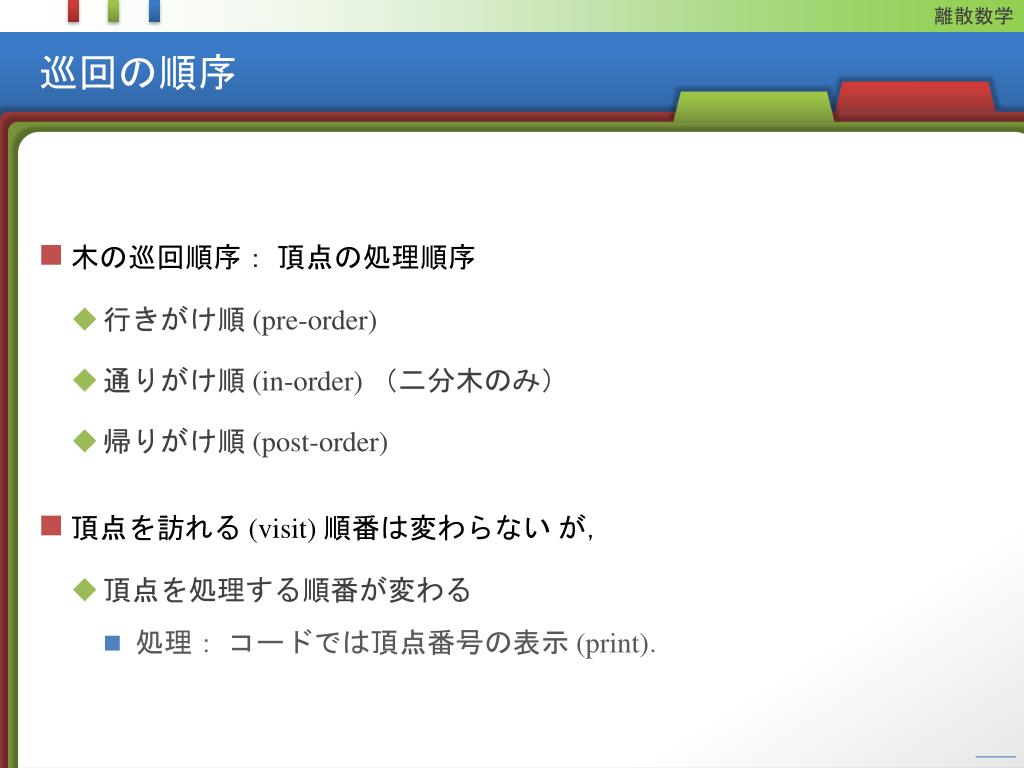

slide18

木の巡回順序: 頂点の処理順序

    • 行きがけ順 (pre-order)
    • 通りがけ順 (in-order) (二分木のみ)
    • 帰りがけ順 (post-order)
  • 頂点を訪れる (visit) 順番は変わらない が,
    • 頂点を処理する順番が変わる
      • 処理: コードでは頂点番号の表示 (print).

離散数学

巡回の順序
binary tree traversal
離散数学二分木の巡回 (binary tree traversal)

行きがけ順 (pre-order)

通りがけ順 (in-order)

帰りがけ順 (post-order)

visit (int u)

{

print u;

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

}

visit (int u)

{

if (left(u))

visit(left(u));

print u;

if (right(u))

visit(right(u));

}

visit (int u)

{

if (left(u))

visit(left(u));

if (right(u))

visit(right(u));

print u;

}

c

c

c

left

b

b

b

d

d

d

a

a

a

f

f

f

e

e

e

right

g

g

g

> abcdefg

> cbdafeg

> cdbfgea

tree traversal

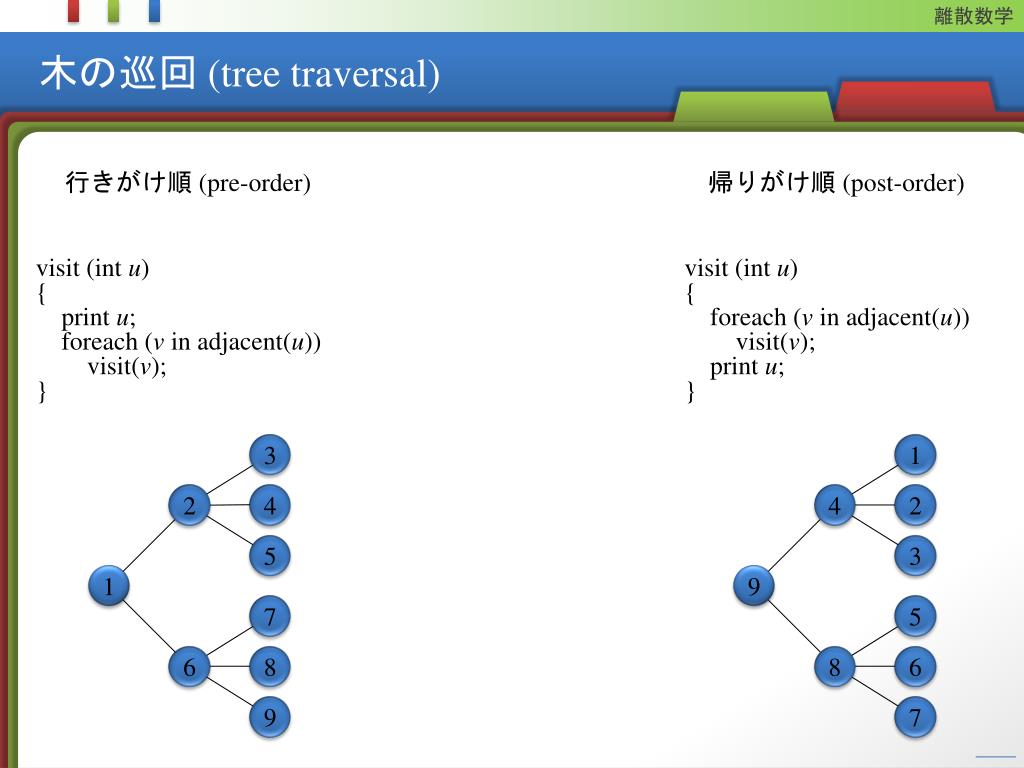

離散数学木の巡回 (tree traversal)

行きがけ順 (pre-order)

帰りがけ順 (post-order)

visit (int u)

{

print u;

foreach (v in adjacent(u))

visit(v);

}

visit (int u)

{

foreach (v in adjacent(u))

visit(v);

print u;

}

3

1

2

4

4

2

5

3

1

9

7

5

6

8

8

6

9

7

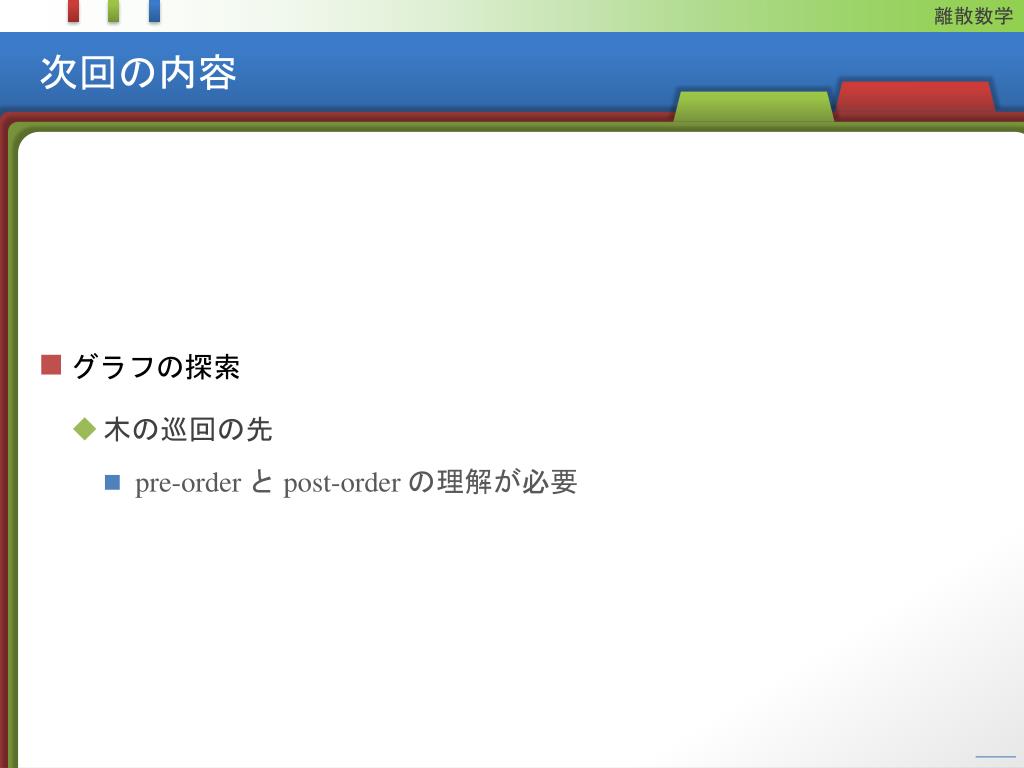

slide21

グラフの探索

    • 木の巡回の先
      • pre-order と post-order の理解が必要

離散数学

次回の内容
