Textura
Textura

Přednostní orientace krystalitů

Anizotropní vlastnosti materiálu


Textura

Různé typy textury podle symetrie či vzniku

Tvarové textury

Deformační

Orientační textury

Rekrystalizační

Vláknité

Válcovací

Rotačně symetrické


Textura1
Textura

Popis

Vzorek – KA(X1,X2,X3)

KB

Směr y = {y1,y2,y3} = {a,b}

Krystal – KB(Xc1,Xc2,Xc3)

KA

Směr h = {h1,h2,h3} = {q,g}

KB = g KA

Orientace krystalku

1. Orientační matice

2. Reprezentace ideálních orientací

3. Reprezentace ideálních orientací

4. Eulerovy úhly


Textura

Eulerovy úhly


Textura

Rotace kolem

Orientační prostor

1

360°

g

2

Objemový element

360°

180°


Textura

Eulerovy úhly

Orientační prostor


Textura

Orientace směru y vzhledem

ke krystalovému

souřadnému systému vzorku

Orientace [hkl] vzhledem

k souřadnému systému vzorku


Textura

Orientace kryst. směrů X´=[100], Y´=[010], Z´=[001]vzhledemk souřadnému systému vzorkuve stereografické projekci

Orientace směrů ND, RD, TDvzhledemk kryst. souřadnému systému ve stereografické projekci


Orienta n distribu n funkce odf
Orientační distribuční funkce – ODF

g ... orientace krystalitu v souřadném systému vzorku

Přímé určení ODF


P lov obrazce
Pólové obrazce

Úhlová distribuční funkce určitého směru h = [hkl] v krystalu vyjádřená v Xi

Objemová frakce dV/V krystalitů orientovaných h || y

2D projekce 3D distribuční funkce ODF


P lov obrazce1
Pólové obrazce

ND normal direction

RD rolling direction

TD transverse direction

Distribuce normalizované intenzity


Inverzn p lov obrazce
Inverzní pólové obrazce

Objemová frakce dV/V krystalitů orientovaných ve směru y


Textura

Inverzní pólové obrazce


Experiment
Experiment

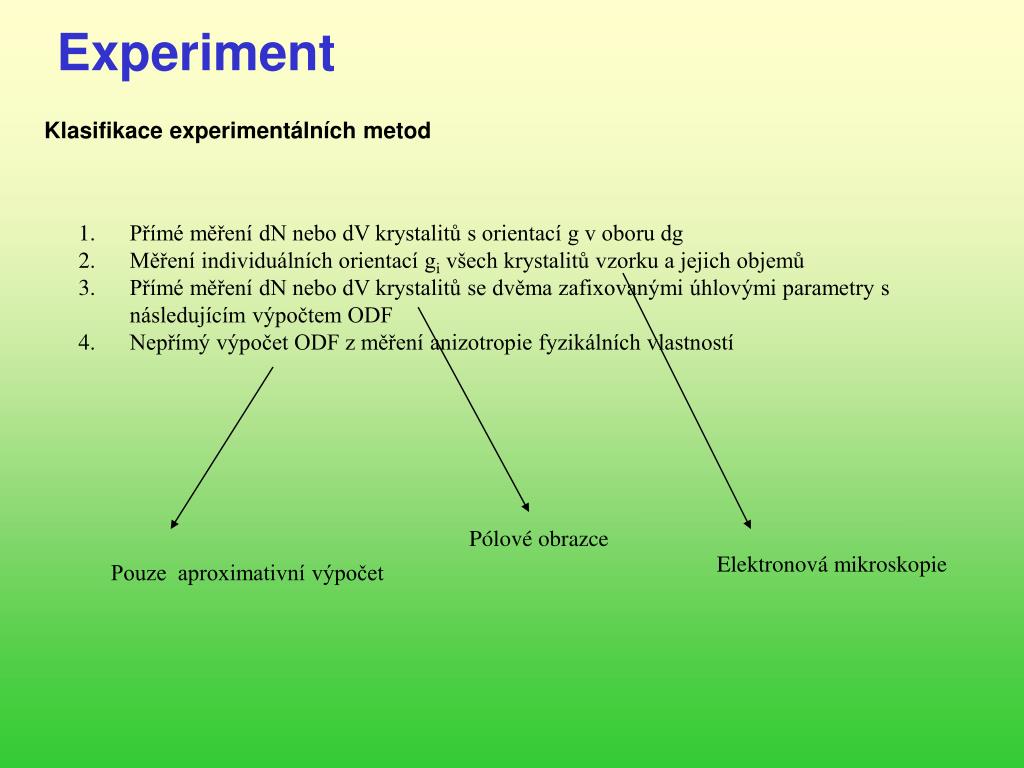

Klasifikace experimentálních metod

  • Přímé měření dN nebo dV krystalitů s orientací g v oboru dg

  • Měření individuálních orientací gi všech krystalitů vzorku a jejich objemů

  • Přímé měření dN nebo dV krystalitů se dvěma zafixovanými úhlovými parametry snásledujícím výpočtem ODF

  • Nepřímý výpočet ODF z měření anizotropie fyzikálních vlastností

Pólové obrazce

Elektronová mikroskopie

Pouze aproximativní výpočet


Experiment1
Experiment

Transmise

Nekompletní pólový obrazec


Textura

Reflexe

  • PTS Seifert

  • 2q 0° 165°

  • -90° +90°

  •  0° 360°

    Step 0,005°

    Dosophatex


Textura

Měření pólových obrazců

Kombinace několika pólových obrazců


Textura

Huber

Eulerovakolébka


Textura

Texture

Stress




Inverz e p lov ho obrazce
Inverze pólového obrazce

rotace kolem osy h||y

Kombinace několika pólových obrazců

Iterační aproximacenapř. 3240i, 2592j

1. Vektorová metoda

2. Metoda integrální transformace – přímá inverze

Abelova transformace

Úhel mezi h a g


Textura

3. Statistické metody

Ph(yi) pro několik pólů patřících ke g

Minimální hustota v Ph(yi) odpovídá správné f(g),protože není překryta póly dalších orientací

4. Harmonická metoda

Iterace

Rozvoj do řad

Harmonické funkce

Kulové harmonické funkce

h – hkl

y - a,b



Textura

Experiment  Fourierova analýza  Transformace  Fourierova syntéza

Počet rovnic (pólových obrazců) se

redukuje díky symetrii

2l+1 neznámých

Hladší textury mohou být popsány menším počtem pólových obrazců

Krystalová symetrie

Symetrie vzorku

lineárně závislé


Textura

Není možné změřit potřebný počet

pólových obrazců bez uvážení symetrie

Přes všechny operace symetrie

Operace druhého druhu(střed inverze)

Neurčitelná ODF

Ghost correction

Redukovaná ODF


Osov symetrick textury fiber textures
Osově symetrické textury (fiber textures)

Intenzita při náklonu a

Texturní funkce

k.Rh

Vezmeme vhodnou reflexi h0 (texturovanou)

Normalizovaná pólová distribuce


Textura

Pro libovolnou jinou reflexi

Texturní goniometr – h0

w sken – h0,f(a) = f(Dw)

Konvenční práškový difraktometr – hi

Pro texturu kolmou k povrchu, h, úhel mezi h, h0


Textura

Omega sken

FWHM

Korekce na absorpci a defokusaci



Textura

 - sken


Textura

 - skeny

PbTiO3


Textura

Příklad

f(a)

Omega – 000l

Konvenční – hkil

Omega sken

Konvenční difrakce

20

40

60

80


Osov symetrick textury fiber textures rotuj c vzorek
Osově symetrické textury (fiber textures)rotující vzorek

Järvinen, Merisalo, Pesonen, Inkinen, 1970

Legendrovy polynomy

Ortogonální sada harmonických funkcí symetrizovaných vůči odpovídající bodové grupě

Texturní goniometr

LSM, různé páry


Texturn indexy
Texturní indexy

Pro Th<2.5

Pro slabé textury vyjadřuje index texturní funkci


Textura

Texturní korekce

Empirické funkcedistribuce přednostně orientovaných rovin (HKL)

a úhel (hkl)(HKL)

March-Dollas


Textura

Wilsonův graf

ln I/Rvs. sin 2 

Extinkce

Extinkce + hrubost povrchu


Textura

Wilsonův graf

WC - vzorek s texturou


Textura

WC - vzorek s texturou

Funkce exp(-D sin2)


Textura

Wilsonův graf

WC - vzorek s texturou po korekci
