  1. 小奈米，大世界 113 專題討論 報告者：王萬珍

  2. 羅丹說過： 「這世界不是缺少美，而是缺少發現美的眼睛」 生活中有很多我們習以為常的現象， 其實都蘊藏著很多的奈米科學知識！

  3. 自然界中的奈米現象

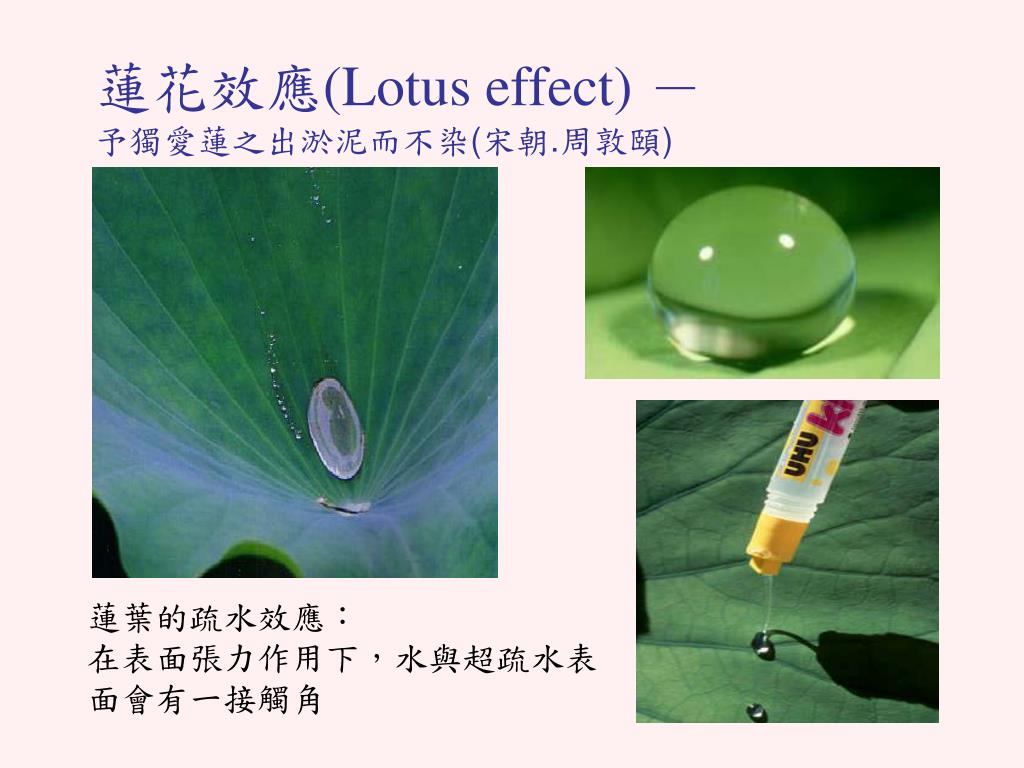

  4. 蓮花效應(Lotus effect) － 予獨愛蓮之出淤泥而不染(宋朝.周敦頤) 蓮葉的疏水效應： 在表面張力作用下，水與超疏水表 面會有一接觸角

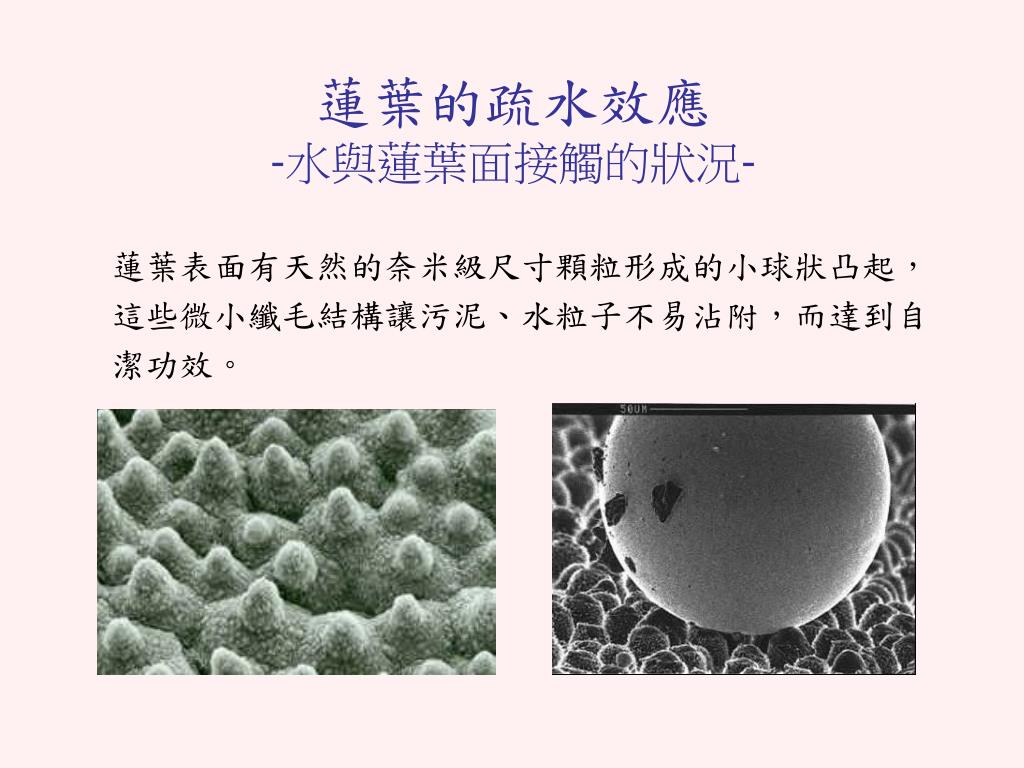

  5. 蓮葉的疏水效應-水與蓮葉面接觸的狀況- 蓮葉表面有天然的奈米級尺寸顆粒形成的小球狀凸起， 這些微小纖毛結構讓污泥、水粒子不易沾附，而達到自 潔功效。

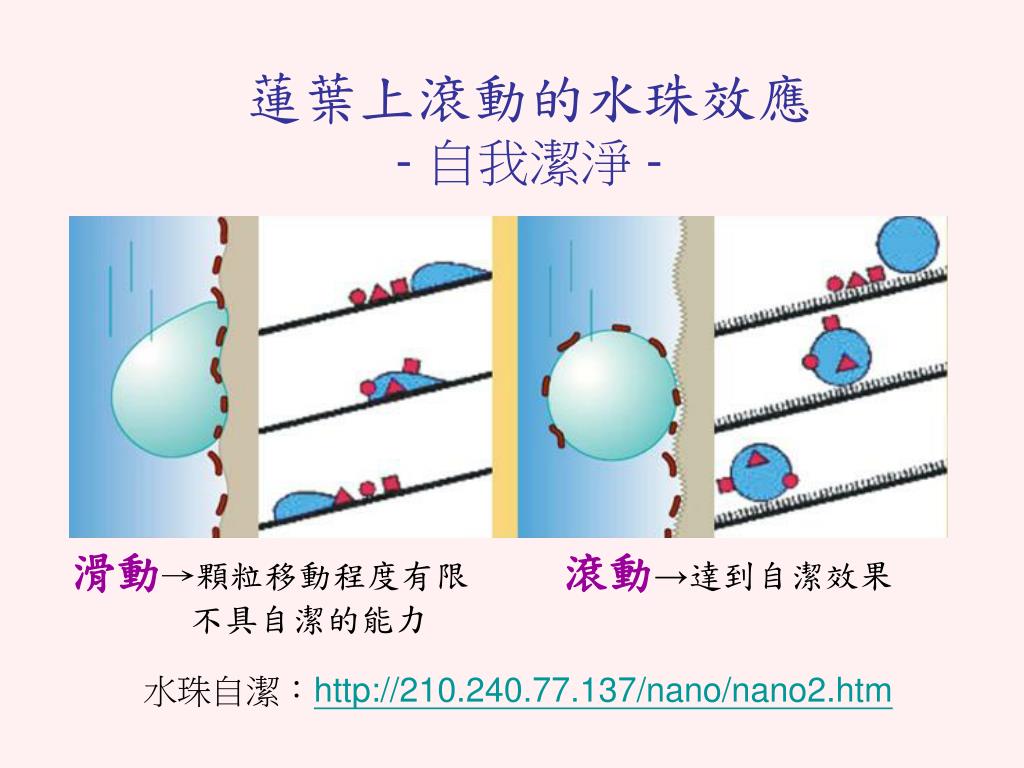

  6. 蓮葉上滾動的水珠效應- 自我潔淨 - 滑動→顆粒移動程度有限 不具自潔的能力 滾動→達到自潔效果 水珠自潔：http://210.240.77.137/nano/nano2.htm

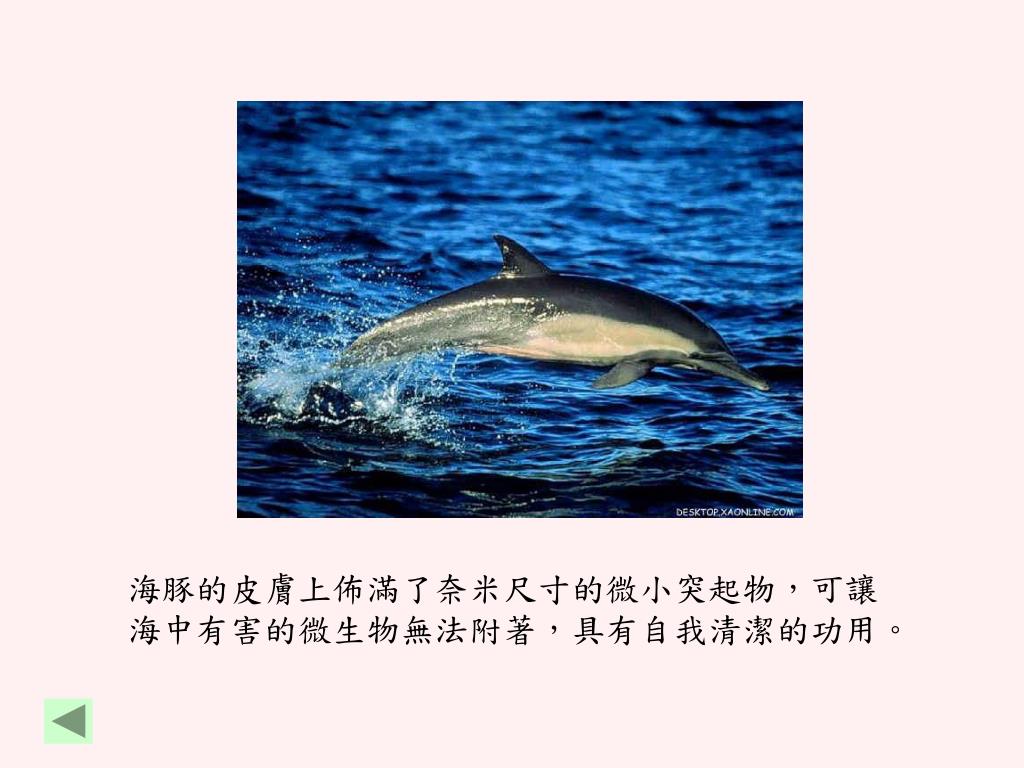

  7. 海豚的皮膚上佈滿了奈米尺寸的微小突起物，可讓海豚的皮膚上佈滿了奈米尺寸的微小突起物，可讓 海中有害的微生物無法附著，具有自我清潔的功用。

  8. 飛簷走壁-壁虎腳下的祕密功夫 - 壁虎腳的尖端有吸盤？ 凹凸不平的器物表面如何吸住吸盤？ 腳底約有五十多萬根的細毛(seta)，長度為30- 腳底約有五十多萬根的細毛(seta)，長度為30- 2 2 130μm，密度為500根/mm 130μm，密度為500根/mm 每根細毛末梢又分為400-1000支微毛 每根細毛末梢又分為400-1000支微毛 (spatulae)，直徑為200-500nm (spatulae)，直徑為200-500nm 每支微毛的最末梢成吸盤狀，半圓形的吸盤面 每支微毛的最末梢成吸盤狀，半圓形的吸盤面 有利於接觸物體表面的圓形分子 有利於接觸物體表面的圓形分子

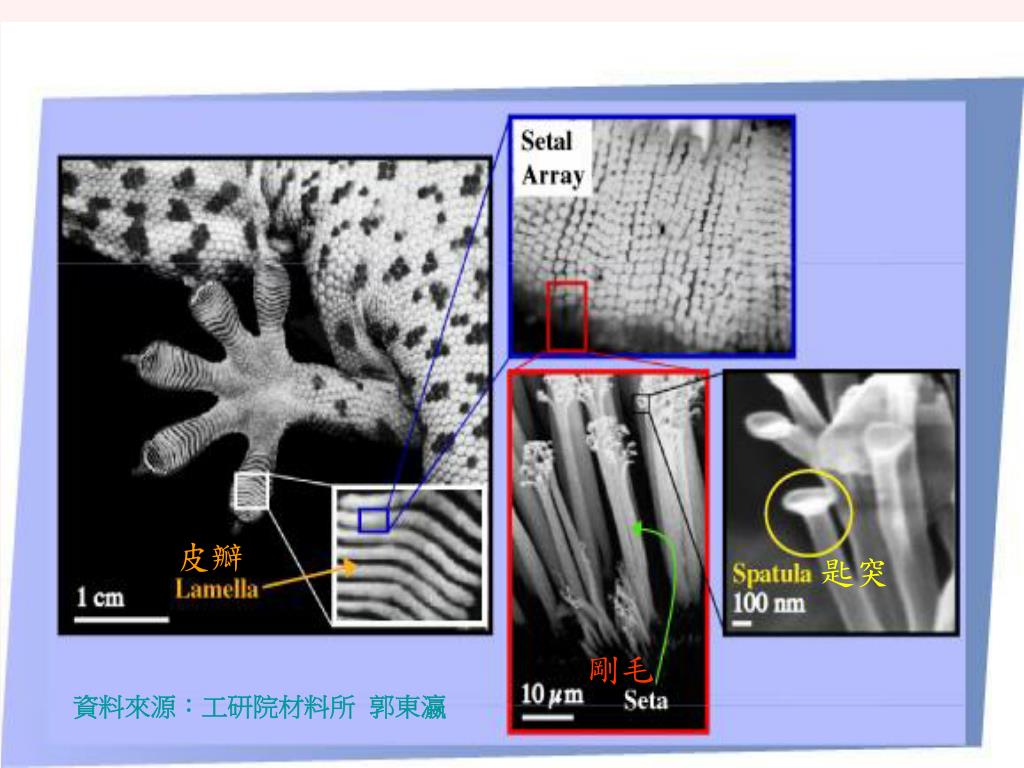

  9. 皮瓣 匙突 剛毛 資料來源：工研院材料所 郭東瀛

  10. 壁虎的每一隻腳掌上，都佈滿數百萬根直徑約200~500奈米壁虎的每一隻腳掌上，都佈滿數百萬根直徑約200~500奈米 的剛毛，利用凡得瓦力，造成強大的吸附力。

  11. 生物磁導航-永遠記得回家的路 - 龍蝦、鴿子、蜜蜂、海龜等的體內，存有磁性的「奈米」 微小粒子而具有如羅盤導航的作用。

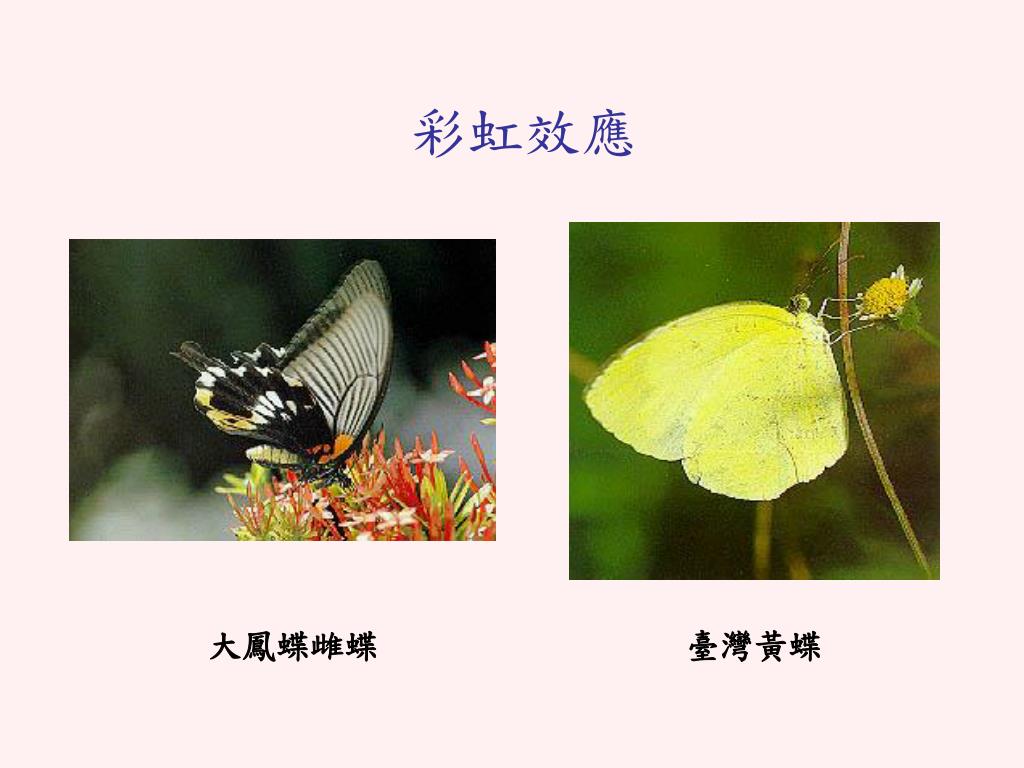

  12. 彩虹效應 大鳳蝶雌蝶臺灣黃蝶

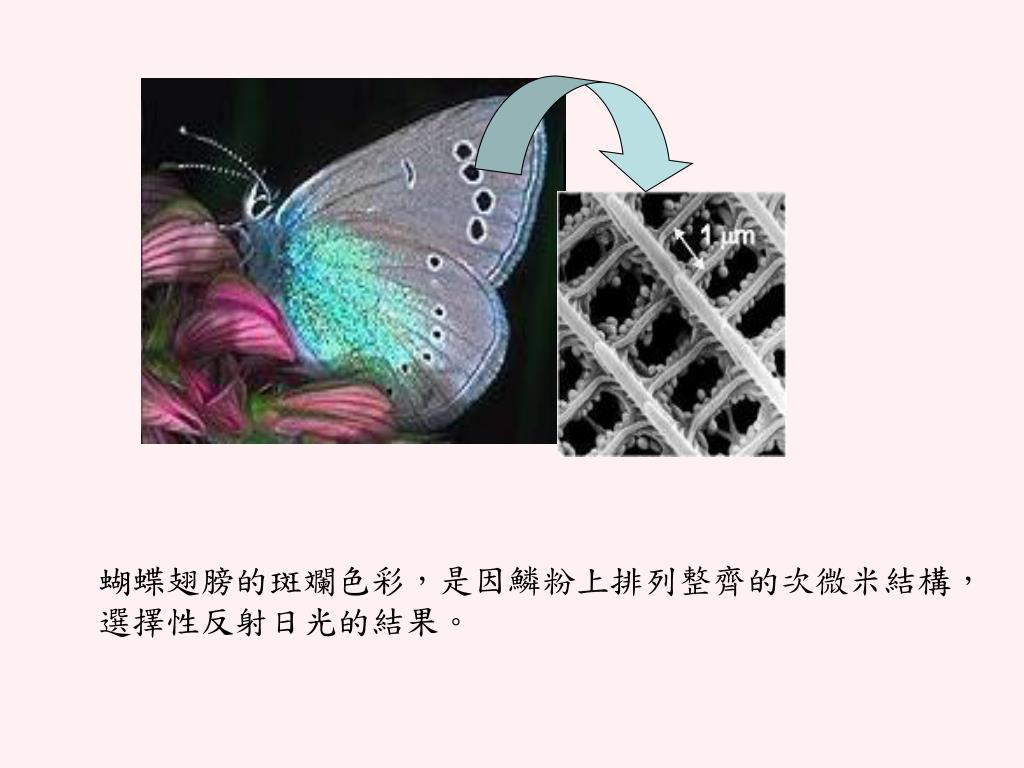

  13. 蝴蝶翅膀的斑斕色彩，是因鱗粉上排列整齊的次微米結構，蝴蝶翅膀的斑斕色彩，是因鱗粉上排列整齊的次微米結構， 選擇性反射日光的結果。

  14. 海老鼠 海老鼠絢爛毛刺外觀 孔雀、澳洲海老鼠等身上也 有類似情形，在電子顯微鏡 下其毛刺呈現微小的週期結 構，因此隨著觀看角度不同 ，顏色也會有所改變而呈現 不同的色澤，此即為光子晶 體的特徵之一。 孔雀開屏

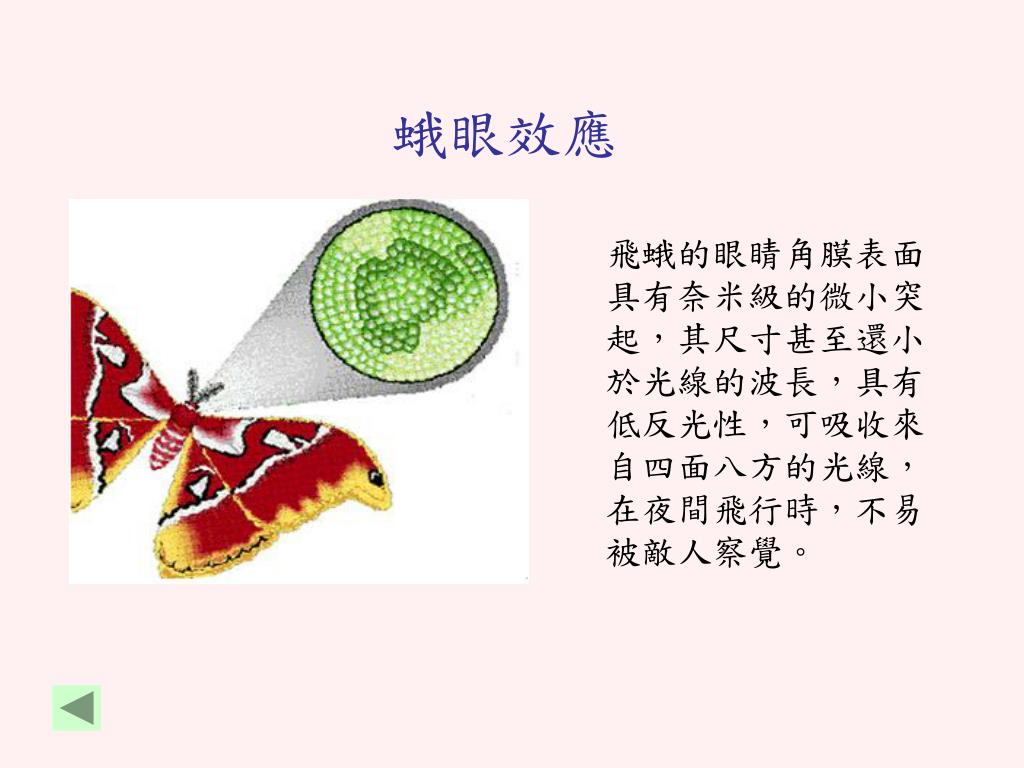

  15. 蛾眼效應 飛蛾的眼睛角膜表面 具有奈米級的微小突 起，其尺寸甚至還小 於光線的波長，具有 低反光性，可吸收來 自四面八方的光線， 在夜間飛行時，不易 被敵人察覺。

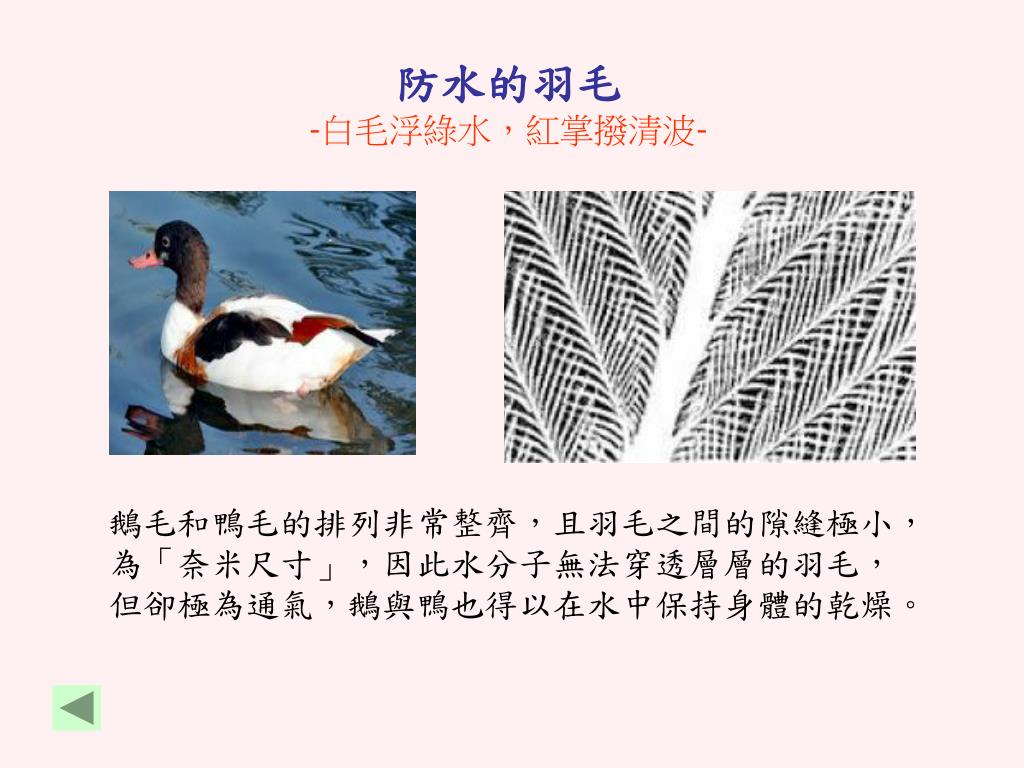

  16. 防水的羽毛 -白毛浮綠水，紅掌撥清波- 鵝毛和鴨毛的排列非常整齊，且羽毛之間的隙縫極小， 為「奈米尺寸」，因此水分子無法穿透層層的羽毛， 但卻極為通氣，鵝與鴨也得以在水中保持身體的乾燥。

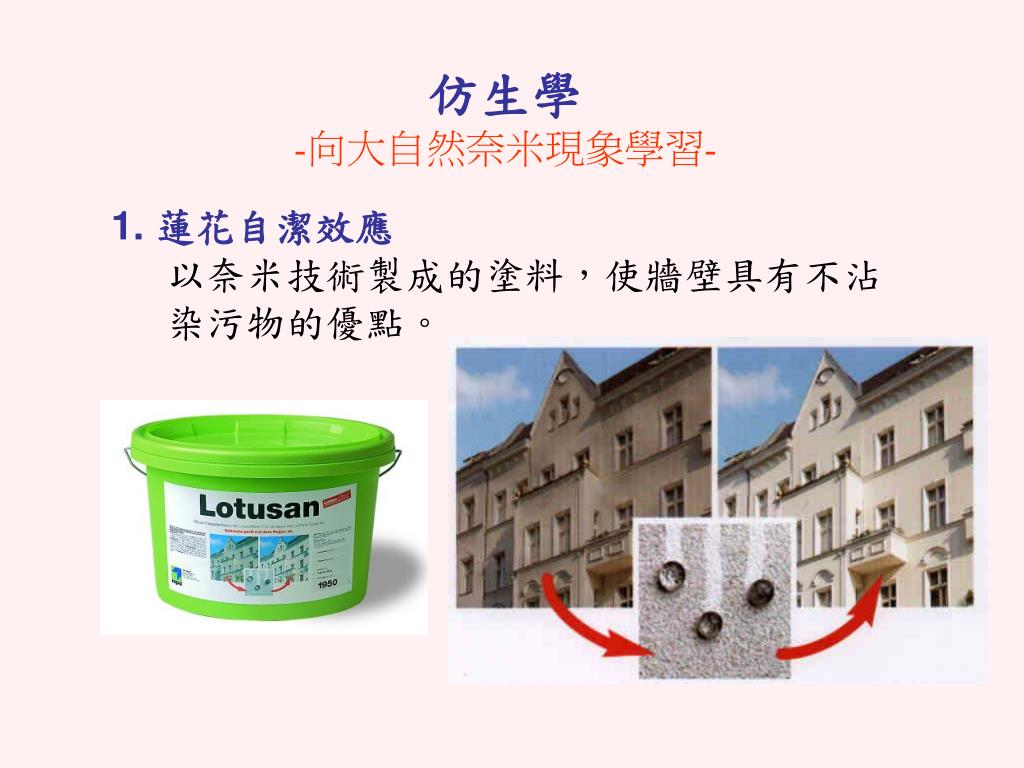

  17. 仿生學 -向大自然奈米現象學習- 1. 蓮花自潔效應 以奈米技術製成的塗料，使牆壁具有不沾 染污物的優點。

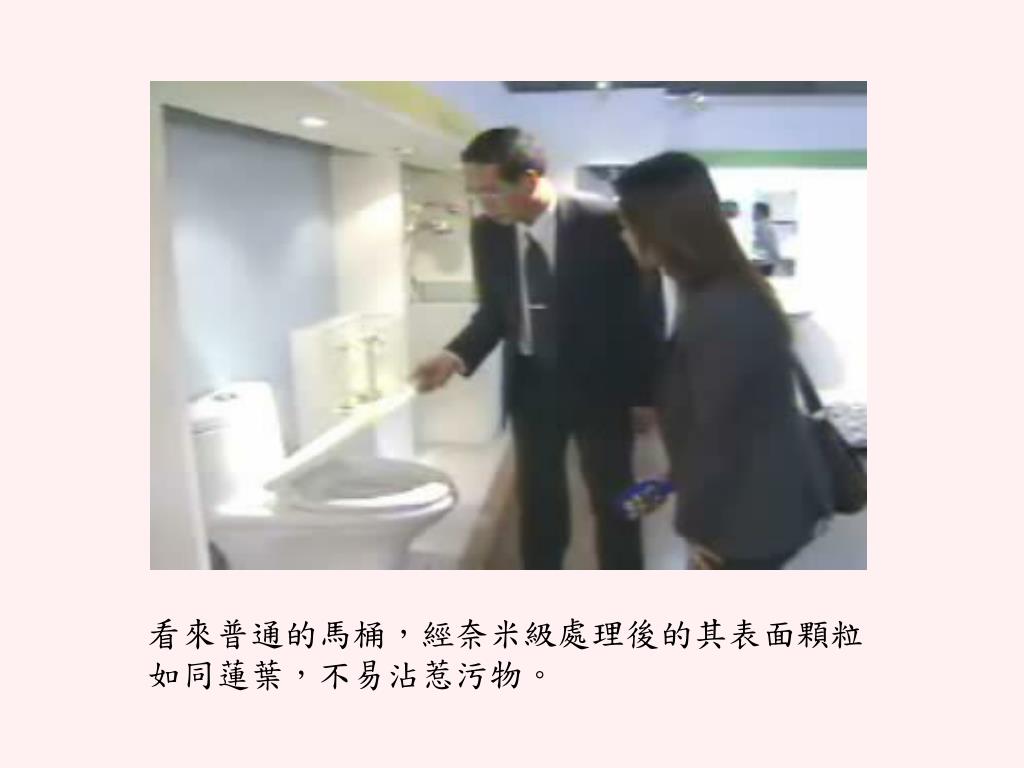

  18. 看來普通的馬桶，經奈米級處理後的其表面顆粒看來普通的馬桶，經奈米級處理後的其表面顆粒 如同蓮葉，不易沾惹污物。

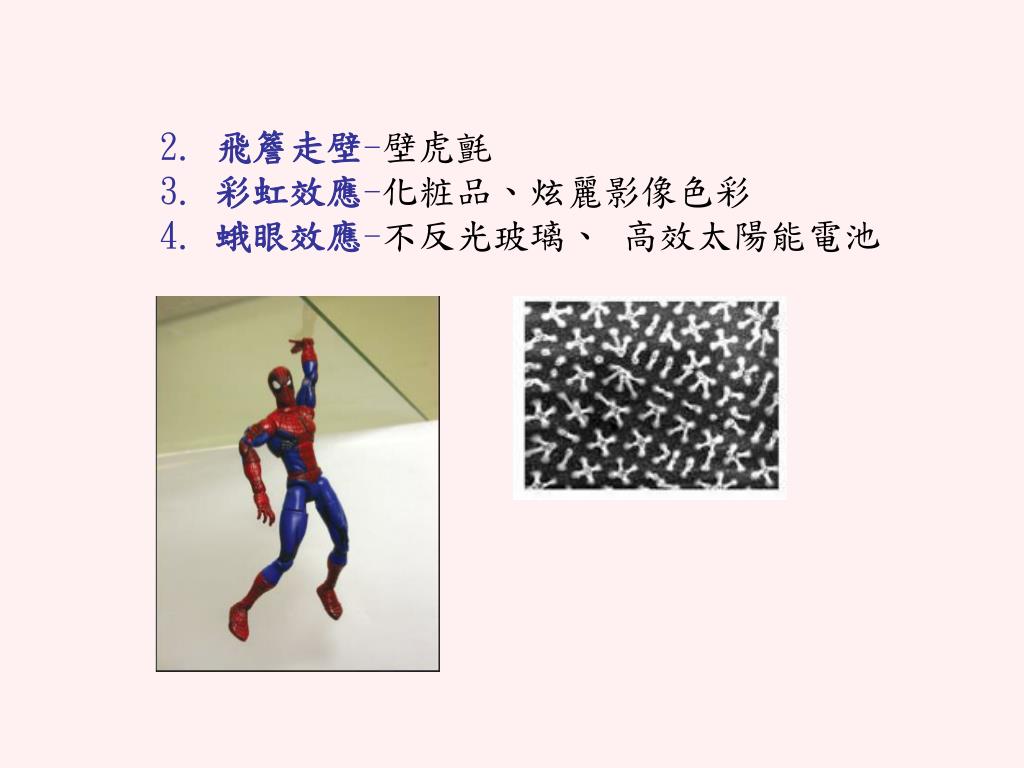

  19. 2. 飛簷走壁-壁虎氈 3. 彩虹效應-化粧品、炫麗影像色彩 4. 蛾眼效應-不反光玻璃、 高效太陽能電池

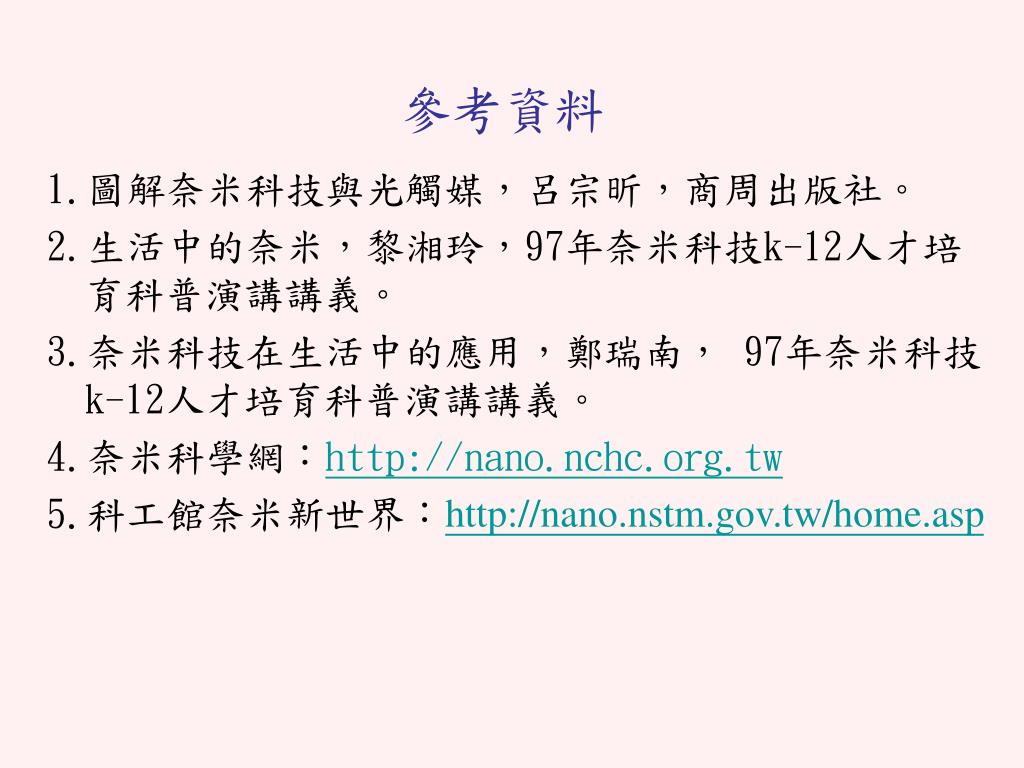

  20. 參考資料 1.圖解奈米科技與光觸媒，呂宗昕，商周出版社。 2.生活中的奈米，黎湘玲，97年奈米科技k-12人才培育科普演講講義。 3.奈米科技在生活中的應用，鄭瑞南， 97年奈米科技k-12人才培育科普演講講義。 4.奈米科學網：http://nano.nchc.org.tw 5.科工館奈米新世界：http://nano.nstm.gov.tw/home.asp
