第八章欧姆定律

第八章欧姆定律 第四节电阻的串联

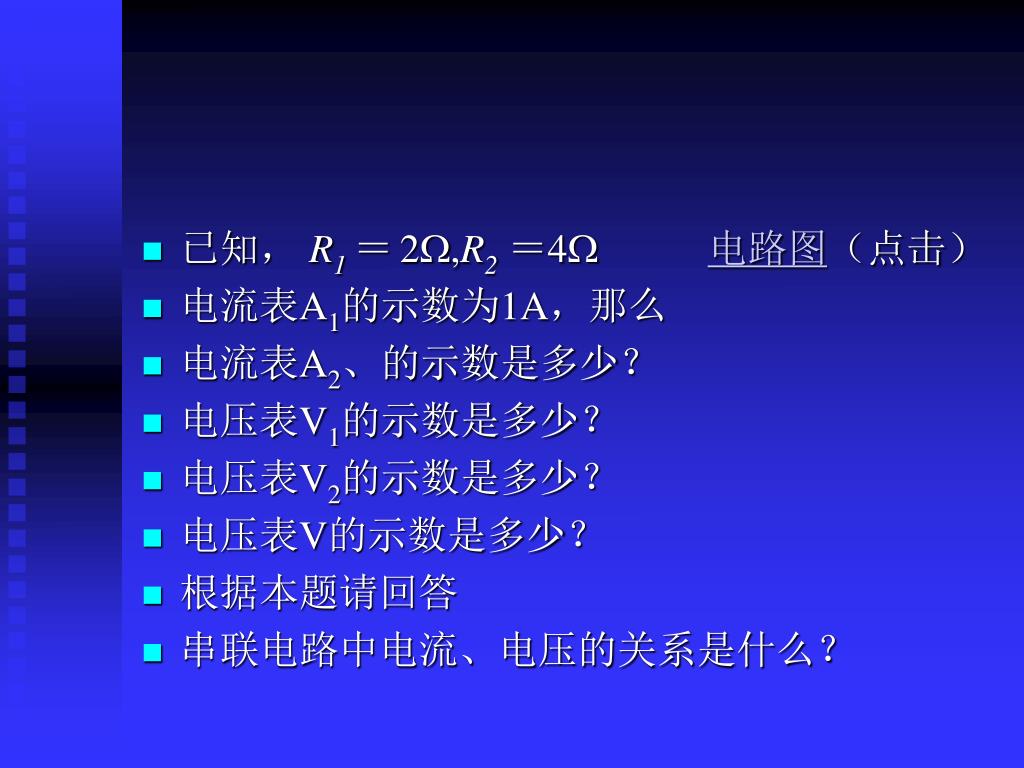

已知， R1 ＝2,R2＝4 电路图（点击） • 电流表A1的示数为1A，那么 • 电流表A2、的示数是多少？ • 电压表V1的示数是多少？ • 电压表V2的示数是多少？ • 电压表V的示数是多少？ • 根据本题请回答 • 串联电路中电流、电压的关系是什么？

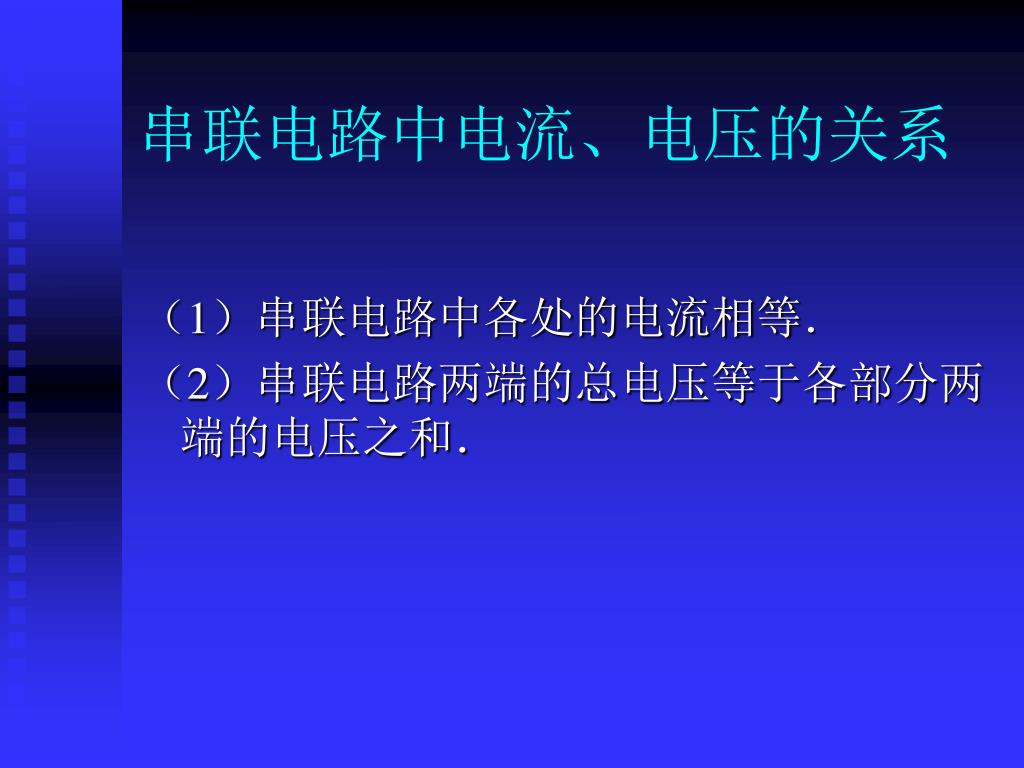

串联电路中电流、电压的关系 （1）串联电路中各处的电流相等．（2）串联电路两端的总电压等于各部分两端的电压之和．

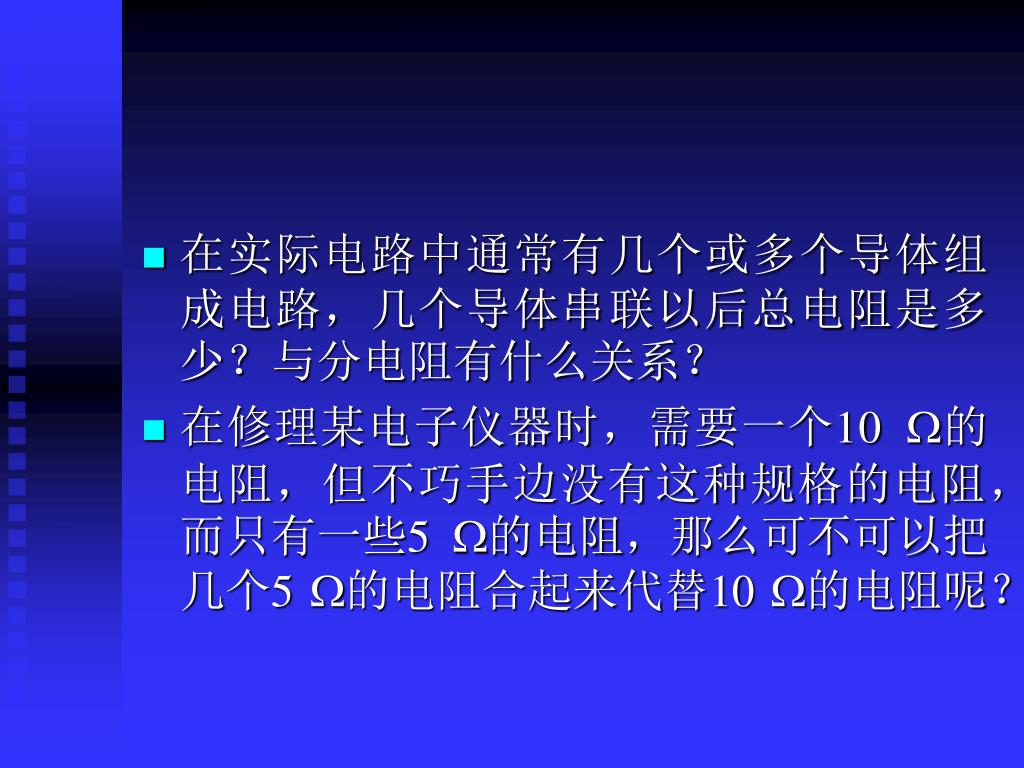

在实际电路中通常有几个或多个导体组成电路，几个导体串联以后总电阻是多少？与分电阻有什么关系？在实际电路中通常有几个或多个导体组成电路，几个导体串联以后总电阻是多少？与分电阻有什么关系？ • 在修理某电子仪器时，需要一个10 的电阻，但不巧手边没有这种规格的电阻，而只有一些5 的电阻，那么可不可以把几个5 的电阻合起来代替10 的电阻呢？

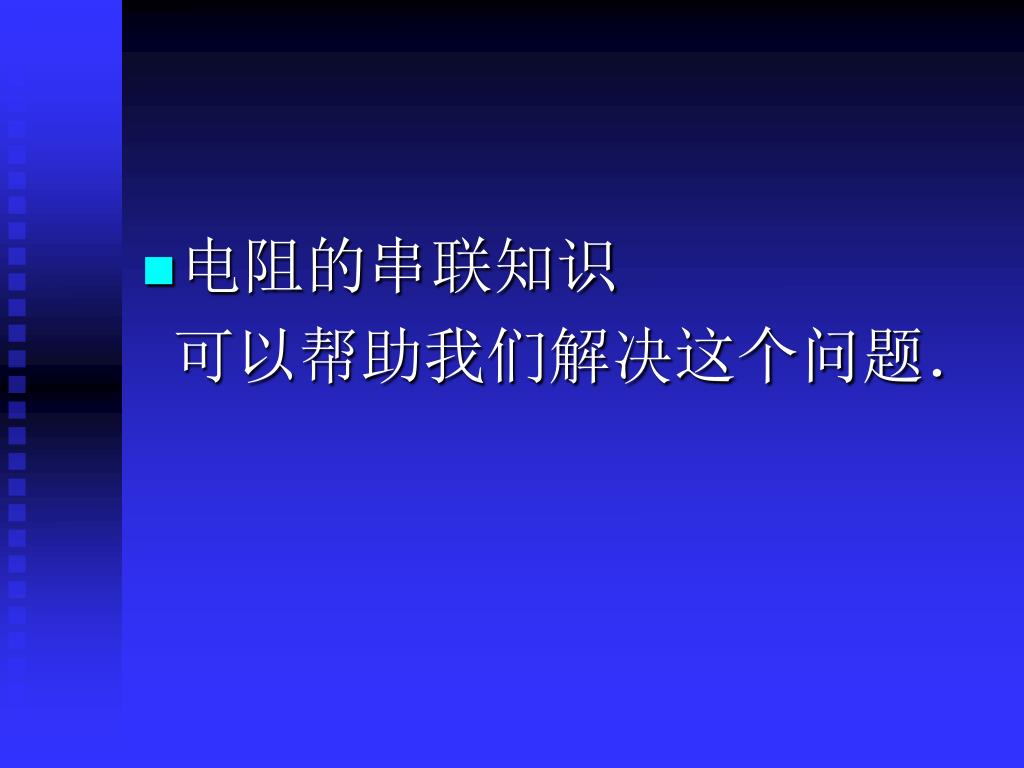

电阻的串联知识 可以帮助我们解决这个问题．

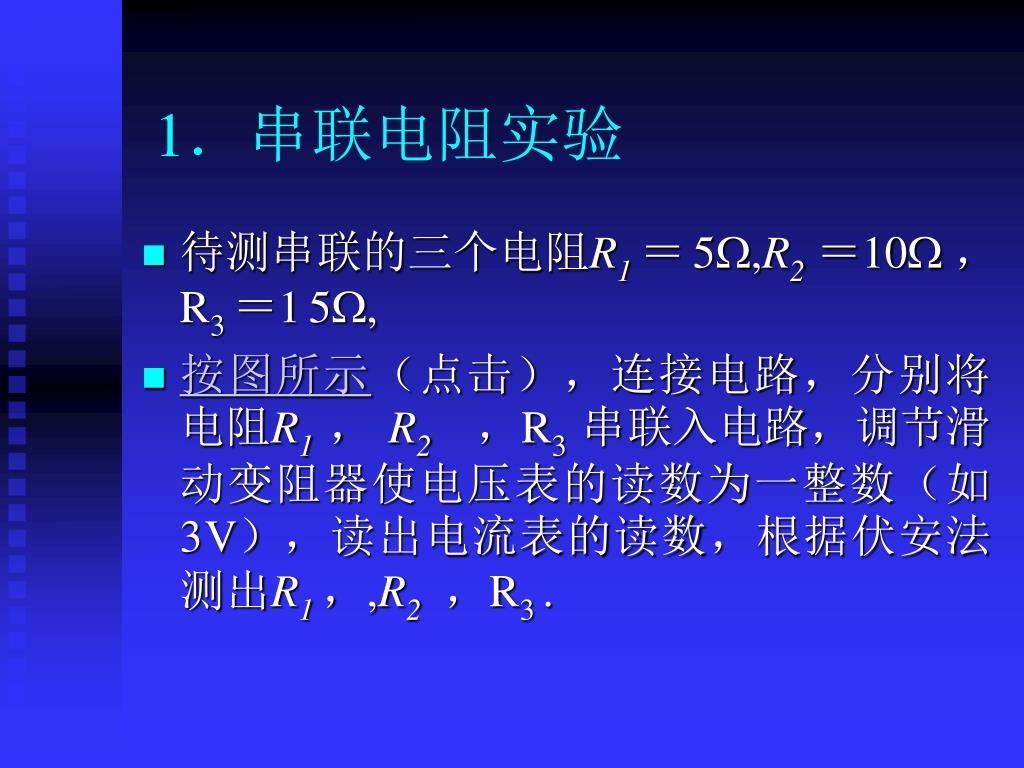

1．串联电阻实验 • 待测串联的三个电阻R1 ＝5,R2＝10 ，R3 ＝15, • 按图所示（点击），连接电路，分别将电阻R1 ，R2 ，R3 串联入电路，调节滑动变阻器使电压表的读数为一整数（如3V），读出电流表的读数，根据伏安法测出R1 ，,R2 ，R3 .

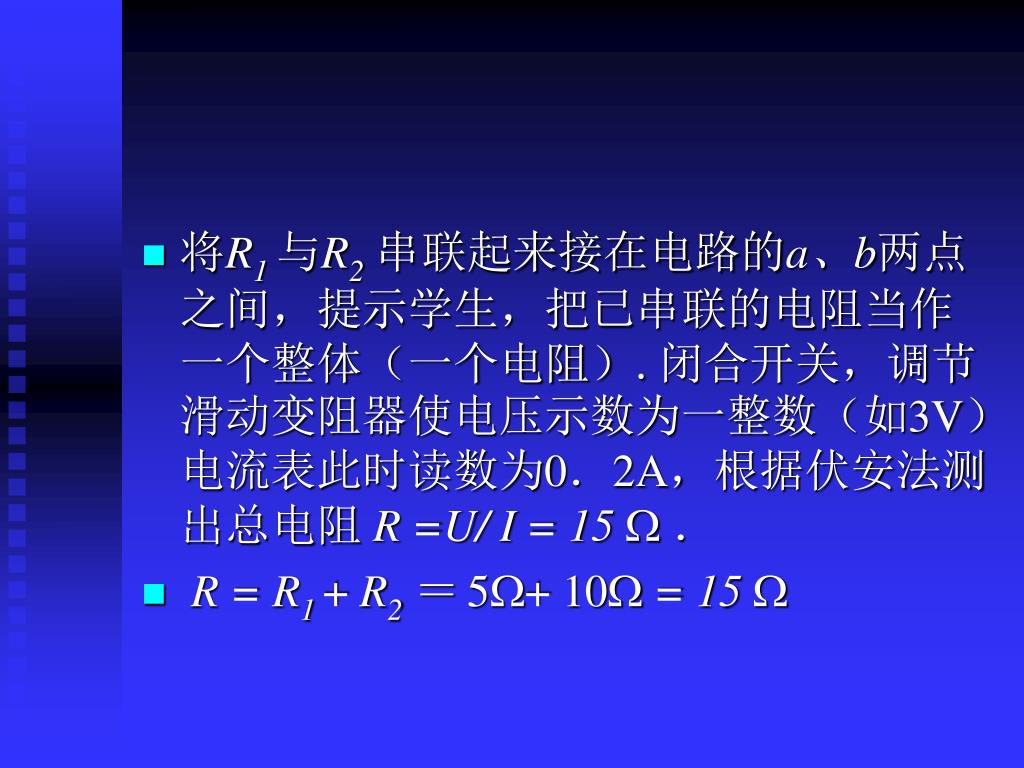

将R1 与R2串联起来接在电路的a、b两点之间，提示学生，把已串联的电阻当作一个整体（一个电阻）.闭合开关，调节滑动变阻器使电压示数为一整数（如3V）电流表此时读数为0．2A，根据伏安法测出总电阻 R=U/ I = 15 ． • R = R1 +R2＝5+ 10= 15 

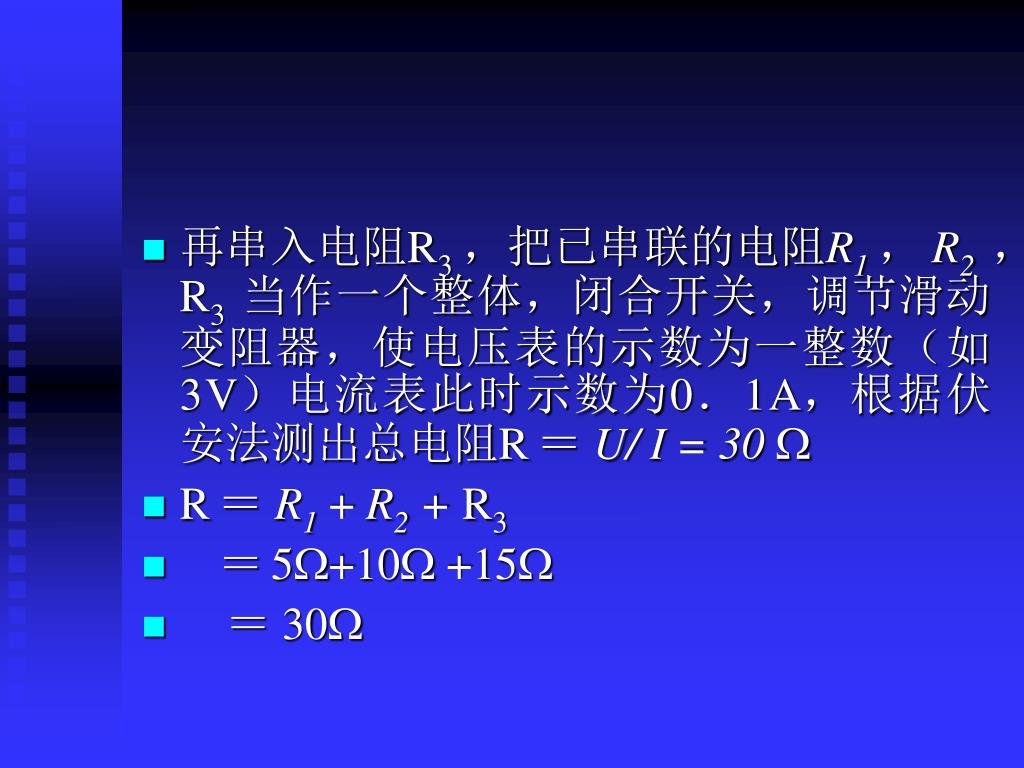

再串入电阻R3 ，把已串联的电阻R1 ，R2，R3 当作一个整体，闭合开关，调节滑动变阻器，使电压表的示数为一整数（如3V）电流表此时示数为0．1A，根据伏安法测出总电阻R＝ U/ I = 30  • R＝ R1 + R2 + R3 • ＝5+10 +15 • ＝ 30

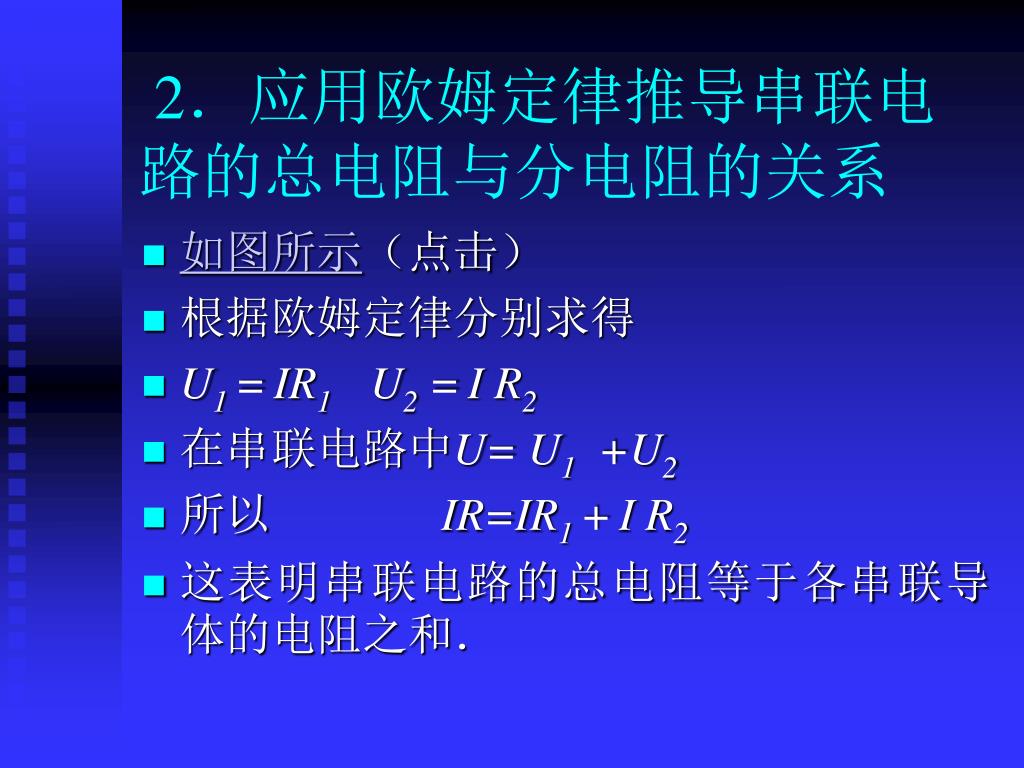

2．应用欧姆定律推导串联电路的总电阻与分电阻的关系 2．应用欧姆定律推导串联电路的总电阻与分电阻的关系 • 如图所示（点击） • 根据欧姆定律分别求得 • U1 =IR1 U2 =I R2 • 在串联电路中U= U1 +U2 • 所以 IR=IR1 +I R2 • 这表明串联电路的总电阻等于各串联导体的电阻之和．

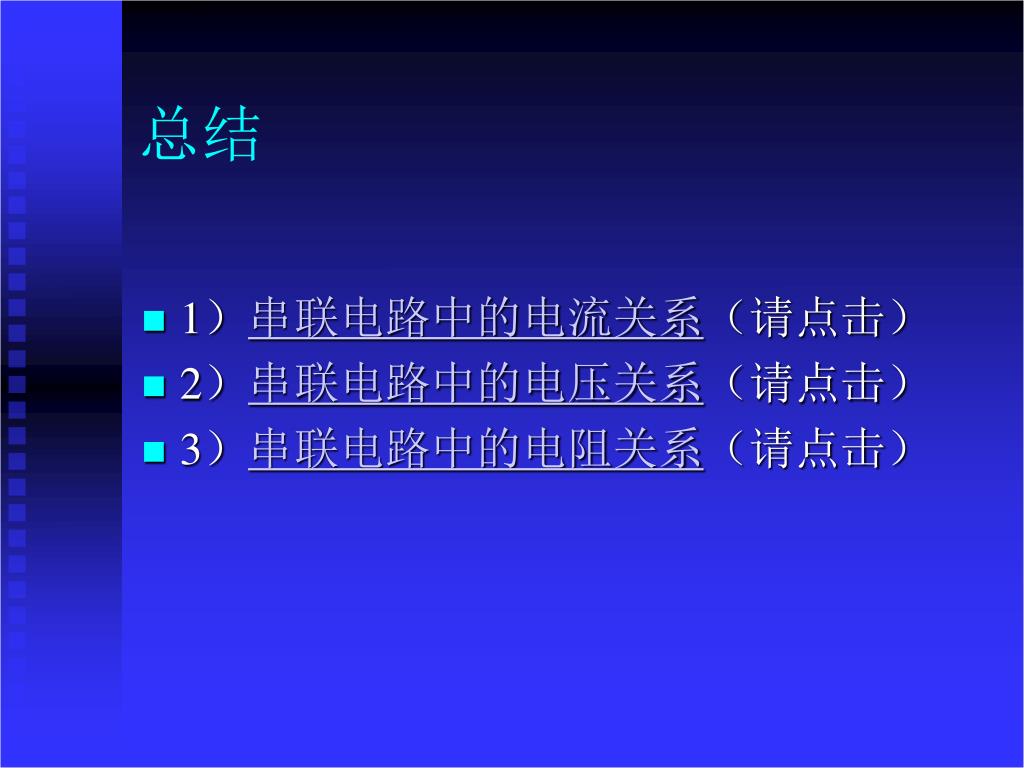

总结 • 1）串联电路中的电流关系（请点击） • 2）串联电路中的电压关系（请点击） • 3）串联电路中的电阻关系（请点击）

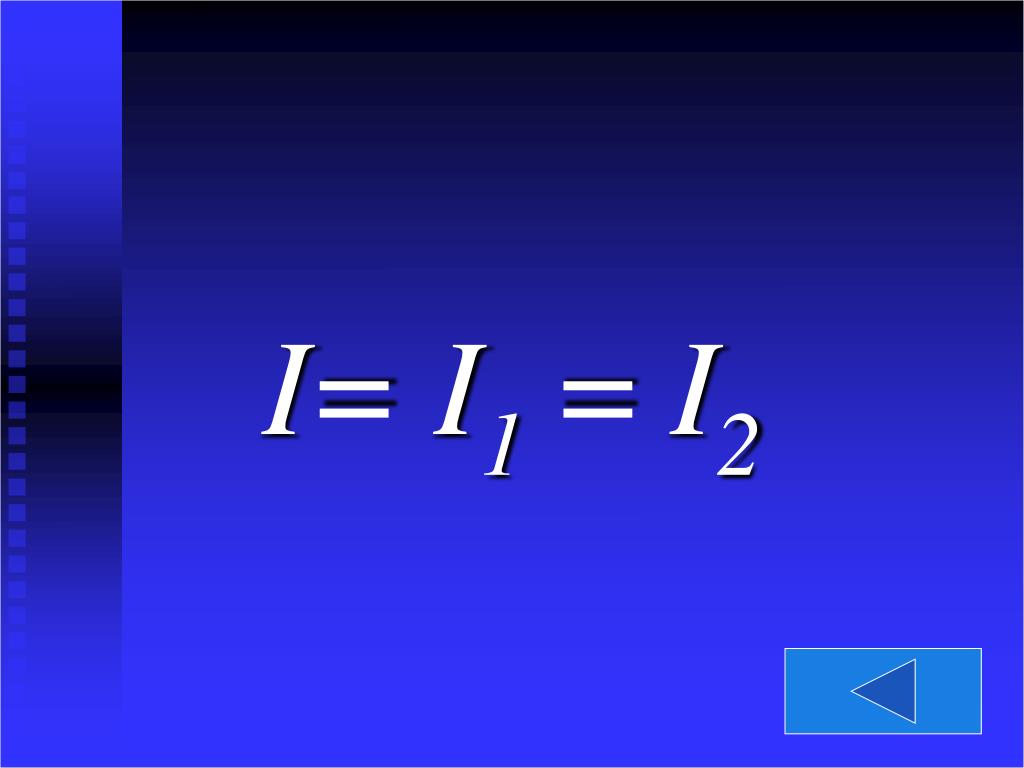

I= I1= I2

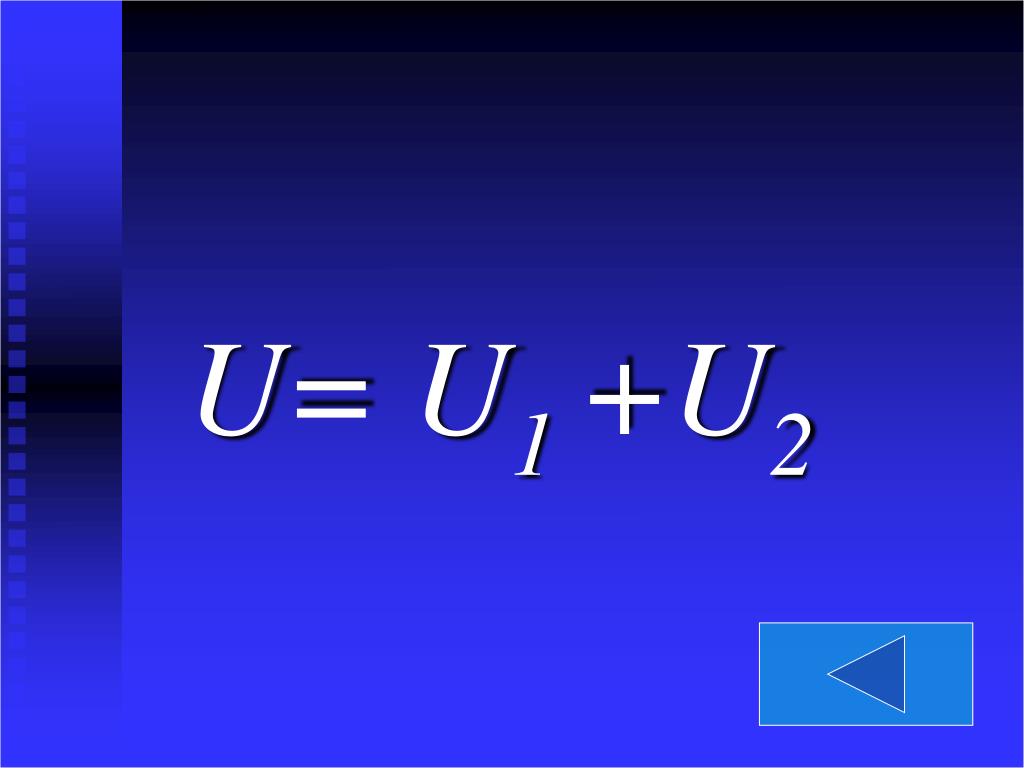

U= U1 +U2

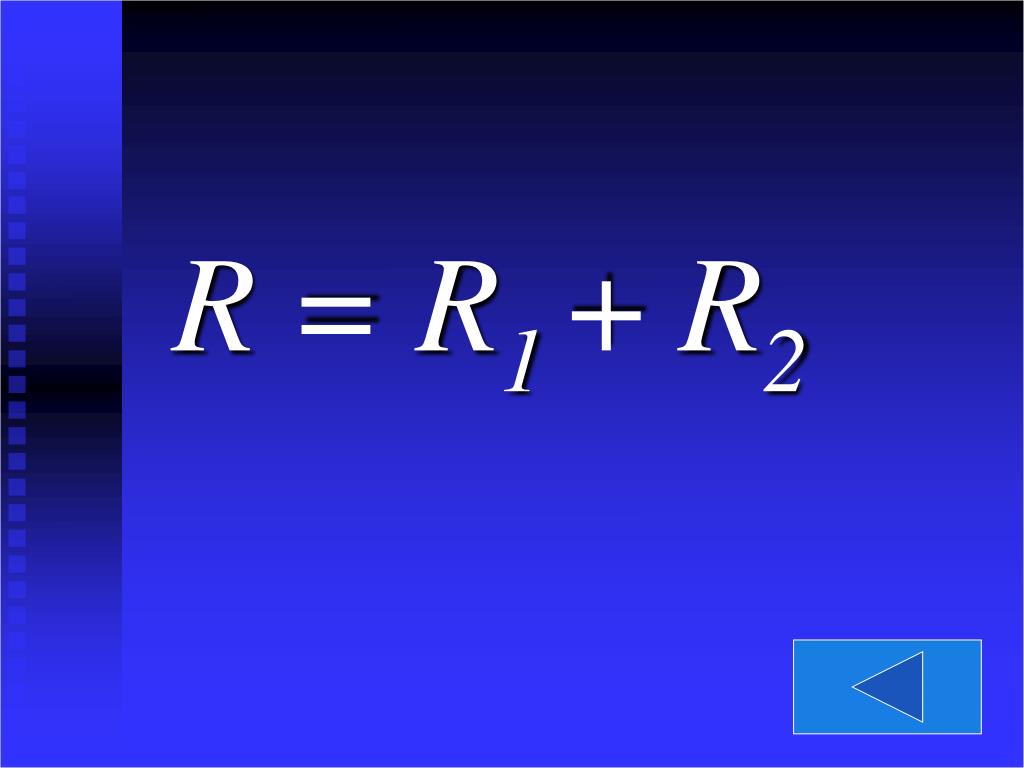

R = R1 +R2

第八章 欧姆定律
