  1. آشنايي با تجهيزات، نحوه كار كردن با آنها و پيكره بندي شبكه در ويندوز جلسه چهارم

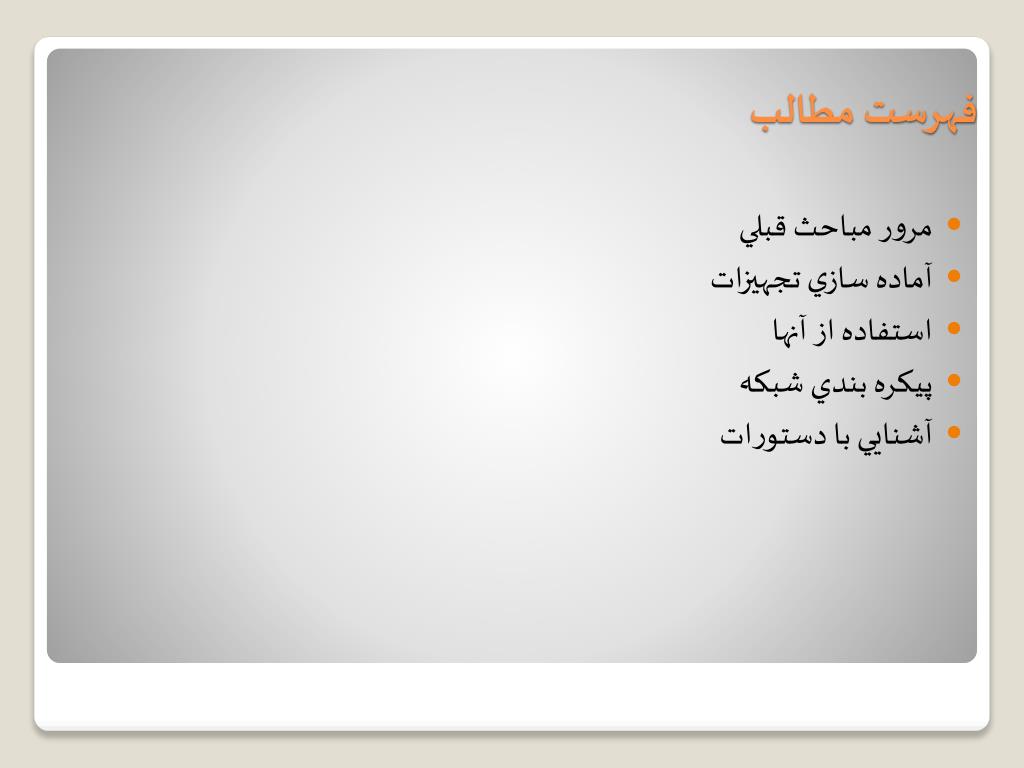

  2. فهرست مطالب • مرور مباحث قبلي • آماده سازي تجهيزات • استفاده از آنها • پيكره بندي شبكه • آشنايي با دستورات

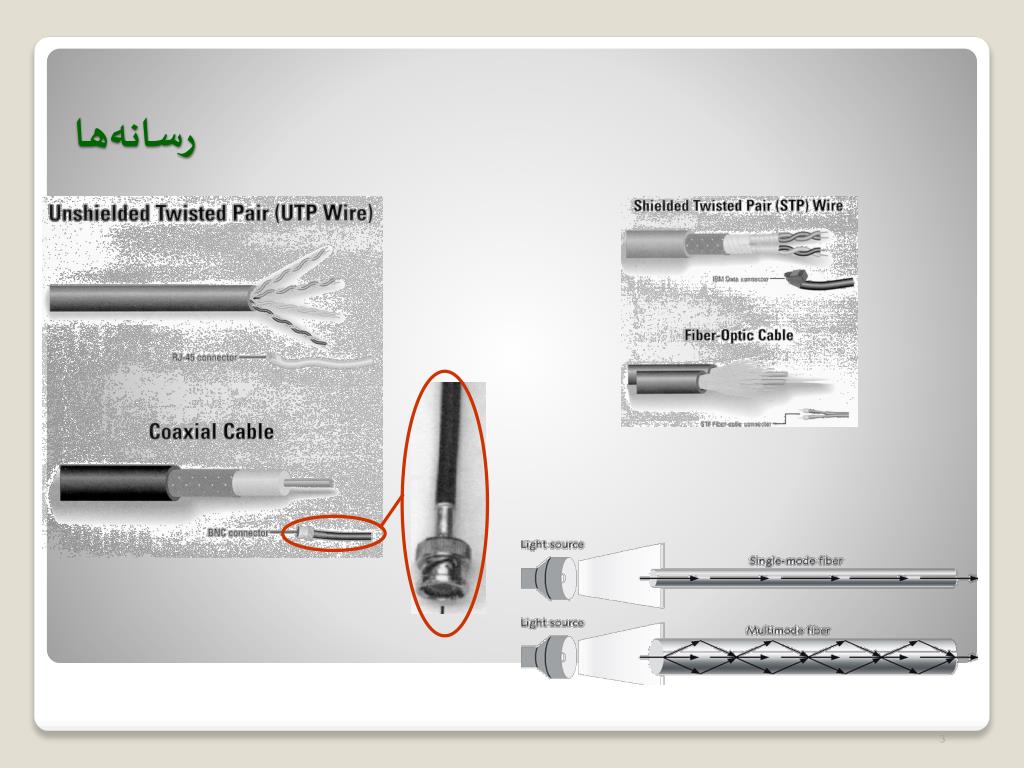

  3. رسانه‌ها

  4. RJ-11 (Registered Jack)

  5. RJ-45 (Registered Jack) در سال 1985 از طرف Computer Communications Industry Association (CCIA) به Electronics Industries Association (EIA) ايجاد اين استاندارد درخواست داده شد در سال 1991 استاندارد به صورت فوق ارائه شد

  6. RJ-45 (Registered Jack)

  7. RJ-45 (Registered Jack) • روش كار • حدود 2 تا 3 سانتيمتر از ابتداي پوشش كابل را جدا كنيد • رشته‌ها را از يكديگر باز كرده و به ترتيب درست در كنار يكديگر قرار دهيد • طول رشته‌ سيم‌ها حدوداً بايد 1 سانتيمتر باشد. اضافه‌ي سيم‌ها را قطع كنيد • رشته سيم‌ها را داخل سوكت قرار دهيد و تا انتها بفشاريد. مطمئن شويد كه تمامي رشته‌ها در مكان درست خود قرار گرفته و تا انتهاي سوكت پيش رفته‌اند • پوشش كابل را در صورتي كه خارج از سوكت قرار دارد فشار دهيد تا داخل سوكت قرار گيرد • با استفاده از آچار Crimp، سوكت را بفشاريد تا كابل ايجاد شود. براي اطمينان بيشتر اين كار را 2 بار انجام دهيد • سمت ديگر كابل را هم به همين ترتيب بسازيد (كابل ضربدري يا كابل مستقيم) • توسط Tester كابل ايجاد شده را تست كنيد

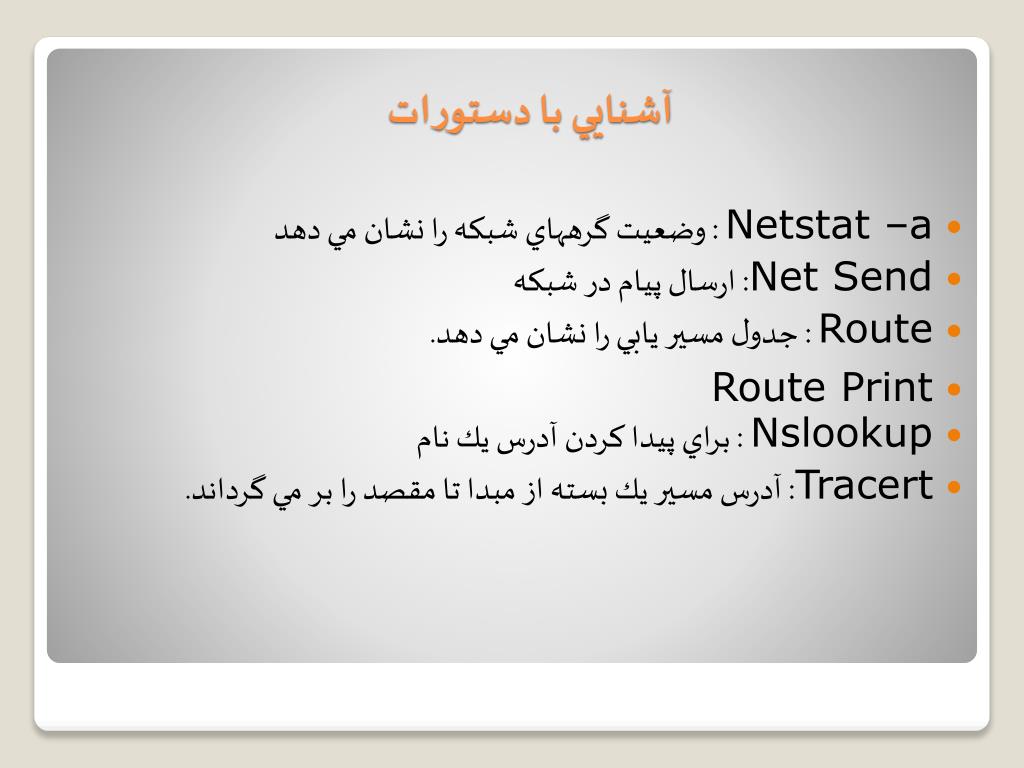

  8. آشنايي با دستورات • Netstat –a : وضعيت گرههاي شبكه را نشان مي دهد • Net Send: ارسال پيام در شبكه • Route : جدول مسير يابي را نشان مي دهد. • Route Print • Nslookup : براي پيدا كردن آدرس يك نام • Tracert: آدرس مسير يك بسته از مبدا تا مقصد را بر مي گرداند.

  9. DHCP
