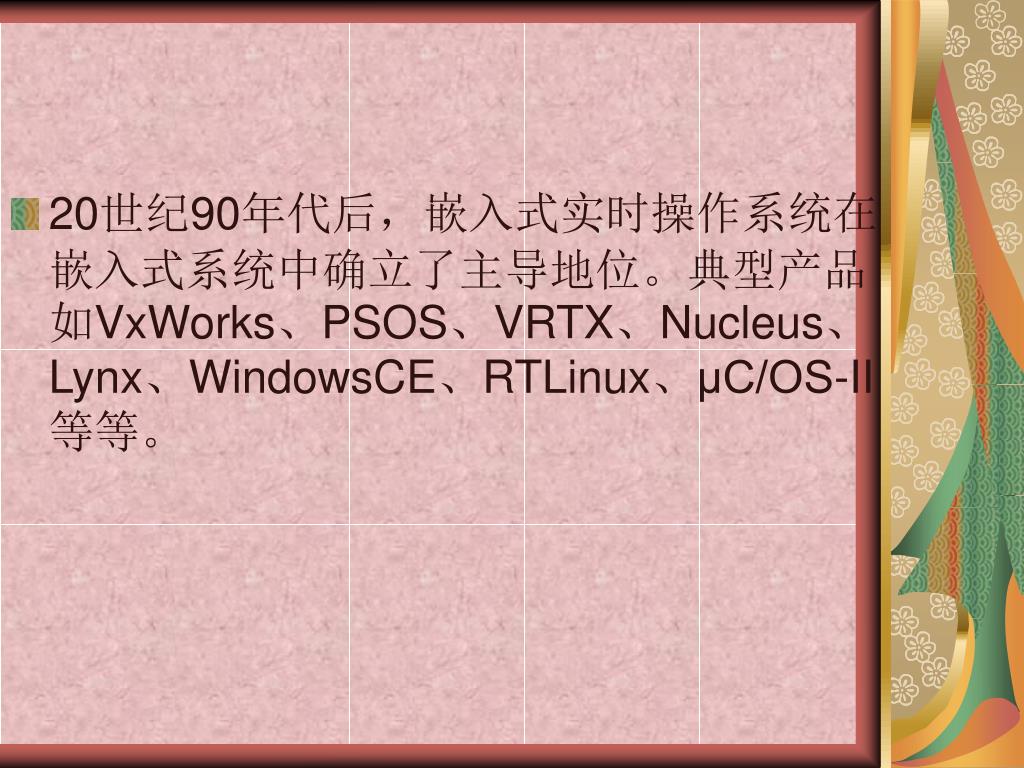

嵌入式系统便携式数据采集装置设计. A204124 伏加辉 指导老师:袁文菊. 20 世纪 90 年代后,嵌入式实时操作系统在嵌入式系统中确立了主导地位。典型产品如 VxWorks 、 PSOS 、 VRTX 、 Nucleus 、 Lynx 、 WindowsCE 、 RTLinux 、 μC/OS-II 等等。. 简介. μC/OS-II 嵌入式操作系统简介

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '嵌入式系统便携式数据采集装置设计' - donar


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

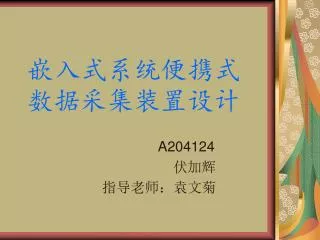

slide1

嵌入式系统便携式数据采集装置设计

A204124

伏加辉

指导老师:袁文菊

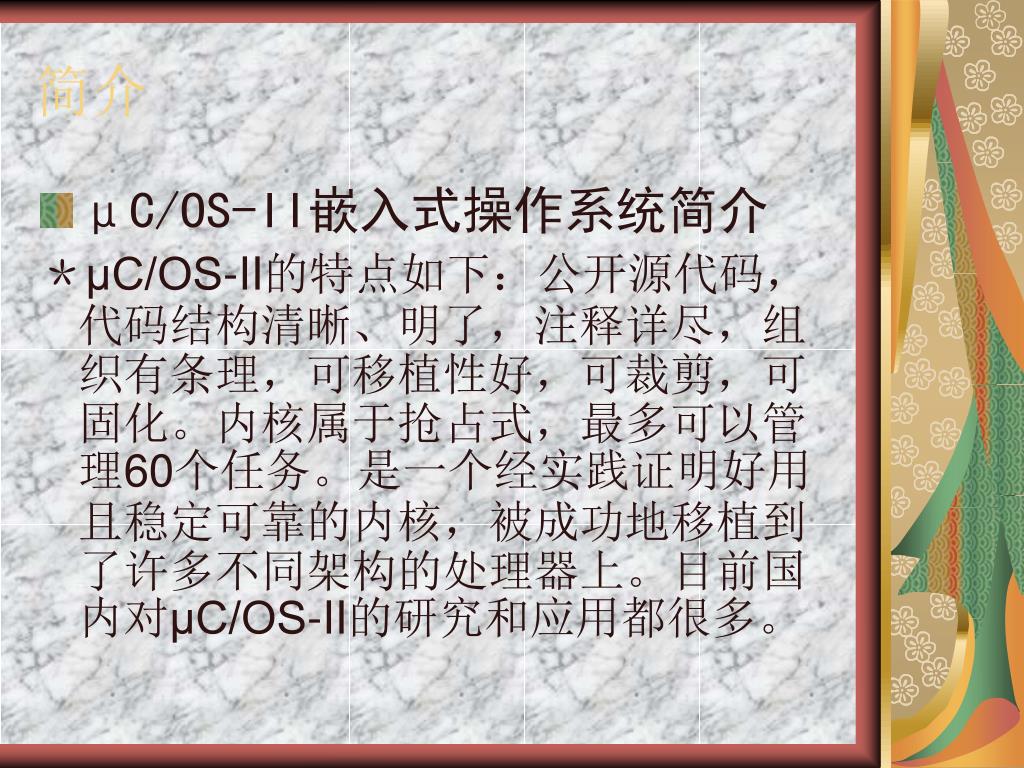

slide3
简介
  • μC/OS-II嵌入式操作系统简介

*μC/OS-II的特点如下:公开源代码,代码结构清晰、明了,注释详尽,组织有条理,可移植性好,可裁剪,可固化。内核属于抢占式,最多可以管理60个任务。是一个经实践证明好用且稳定可靠的内核,被成功地移植到了许多不同架构的处理器上。目前国内对μC/OS-II的研究和应用都很多。

slide4

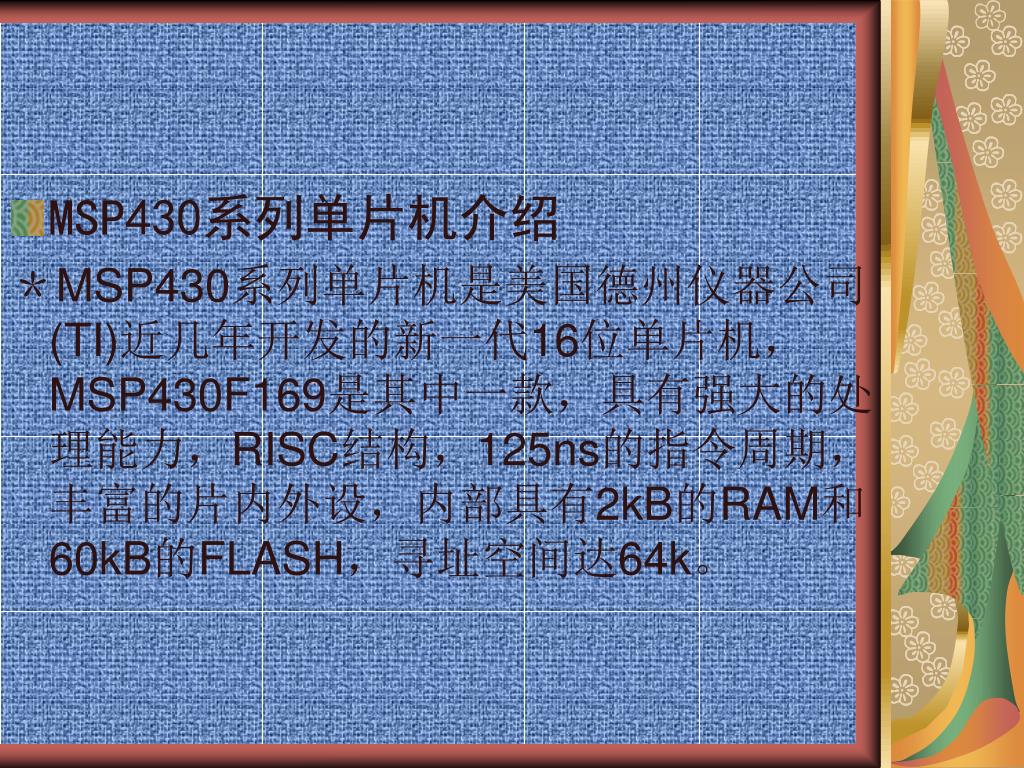

MSP430系列单片机介绍

*MSP430系列单片机是美国德州仪器公司(TI)近几年开发的新一代16位单片机,MSP430F169是其中一款,具有强大的处理能力,RISC结构,125ns的指令周期,丰富的片内外设,内部具有2kB的RAM和60kB的FLASH,寻址空间达64k。

slide5

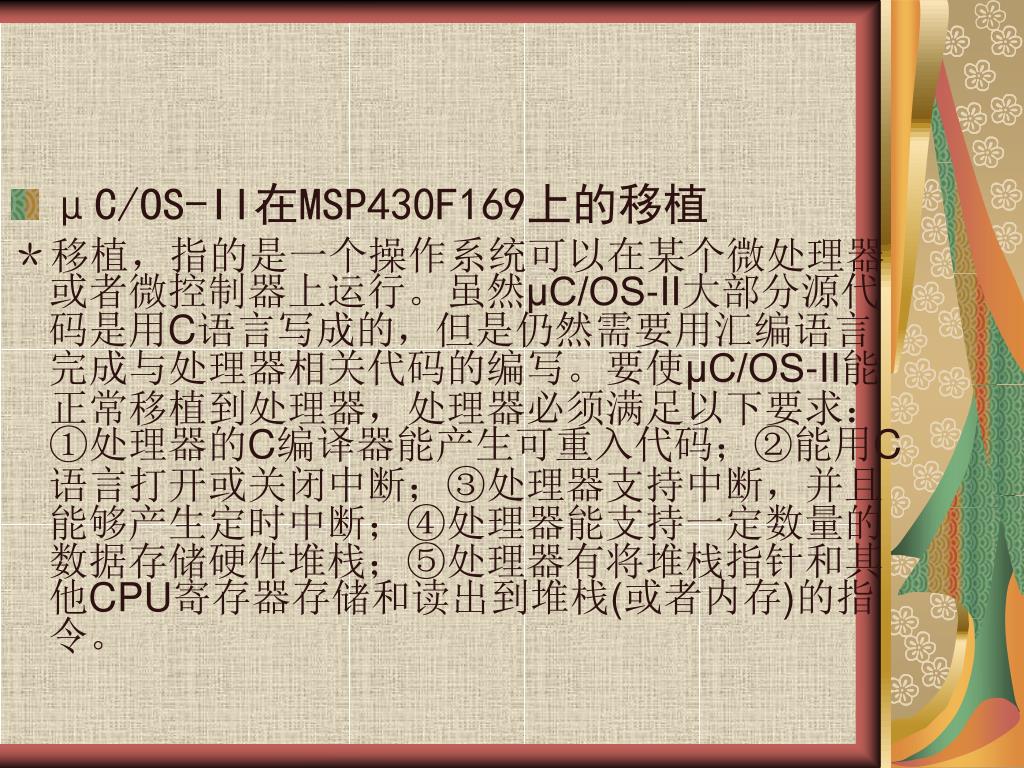

μC/OS-II在MSP430F169上的移植

*移植,指的是一个操作系统可以在某个微处理器或者微控制器上运行。虽然μC/OS-II大部分源代码是用C语言写成的,但是仍然需要用汇编语言完成与处理器相关代码的编写。要使μC/OS-II能正常移植到处理器,处理器必须满足以下要求:①处理器的C编译器能产生可重入代码;②能用C语言打开或关闭中断;③处理器支持中断,并且能够产生定时中断;④处理器能支持一定数量的数据存储硬件堆栈;⑤处理器有将堆栈指针和其他CPU寄存器存储和读出到堆栈(或者内存)的指令。

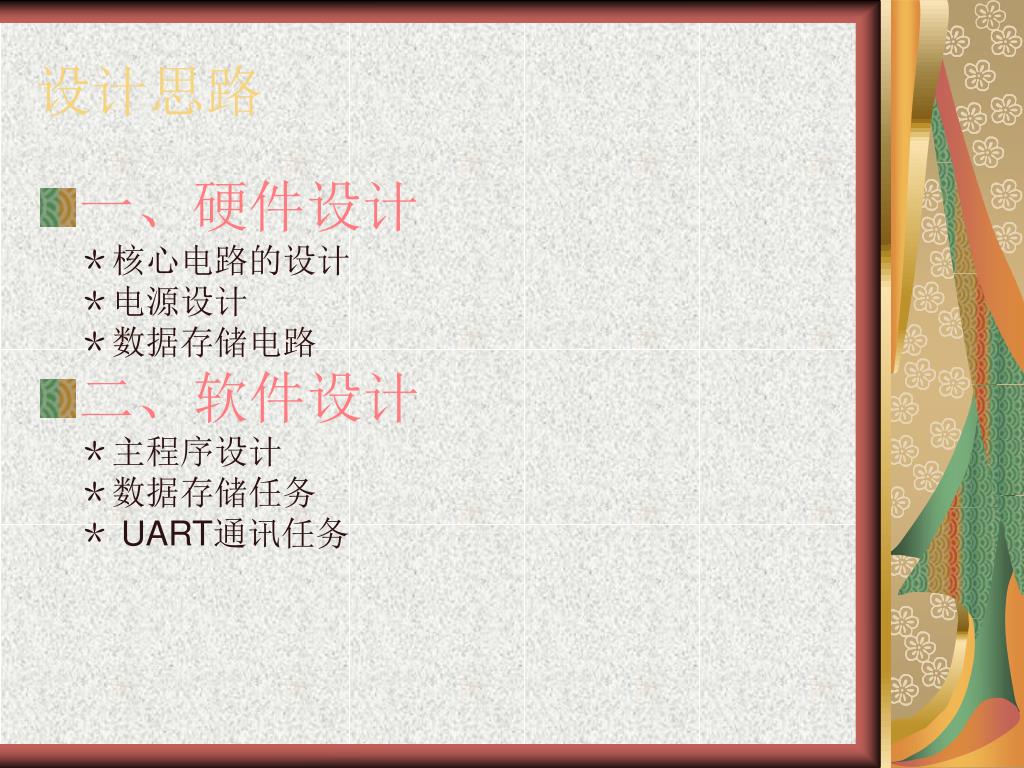

slide6
设计思路

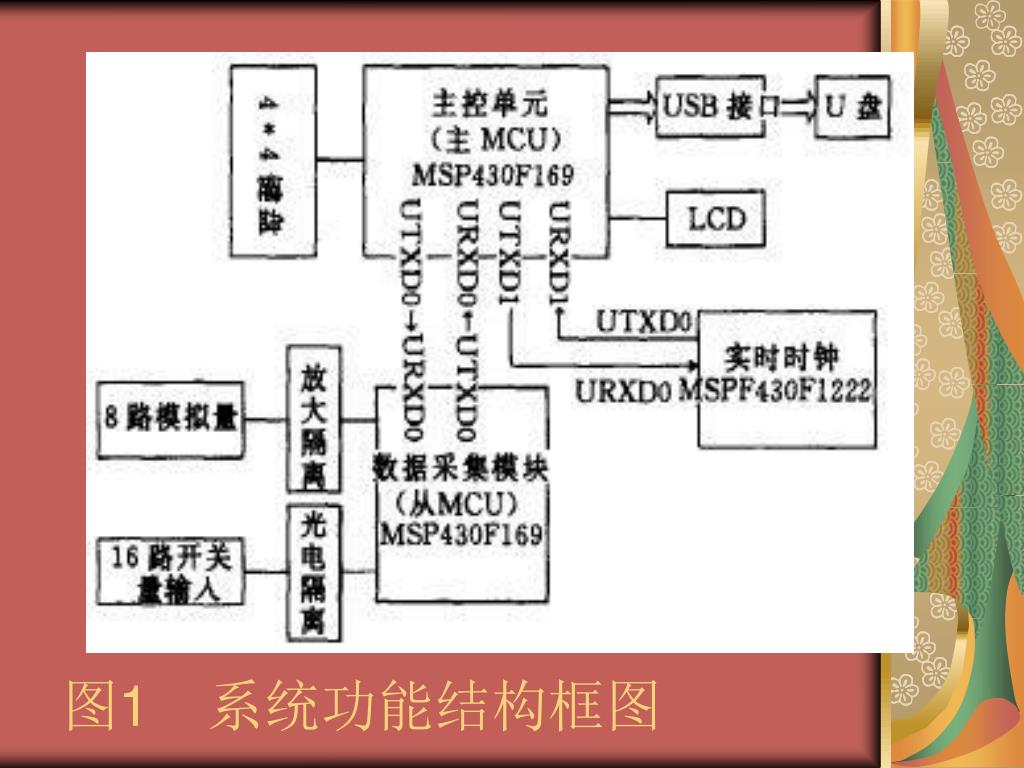

  • 一、硬件设计

*核心电路的设计

*电源设计

*数据存储电路

  • 二、软件设计

*主程序设计

*数据存储任务

* UART通讯任务

slide7

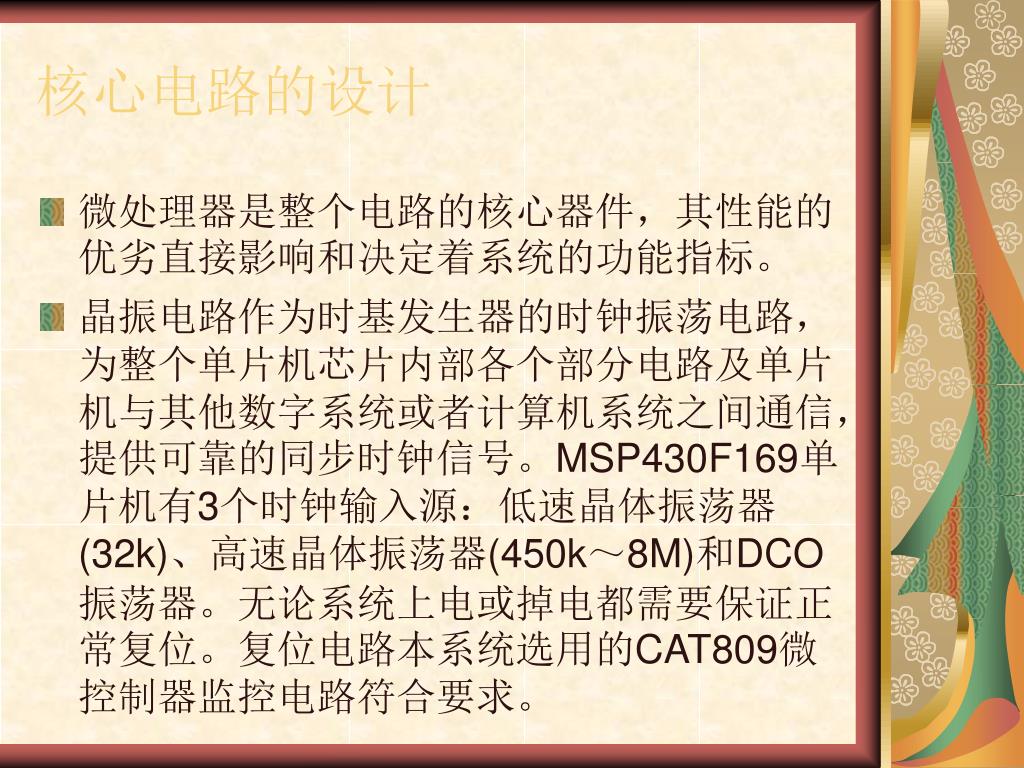

核心电路的设计
  • 微处理器是整个电路的核心器件,其性能的优劣直接影响和决定着系统的功能指标。
  • 晶振电路作为时基发生器的时钟振荡电路,为整个单片机芯片内部各个部分电路及单片机与其他数字系统或者计算机系统之间通信,提供可靠的同步时钟信号。MSP430F169单片机有3个时钟输入源:低速晶体振荡器(32k)、高速晶体振荡器(450k~8M)和DCO振荡器。无论系统上电或掉电都需要保证正常复位。复位电路本系统选用的CAT809微控制器监控电路符合要求。

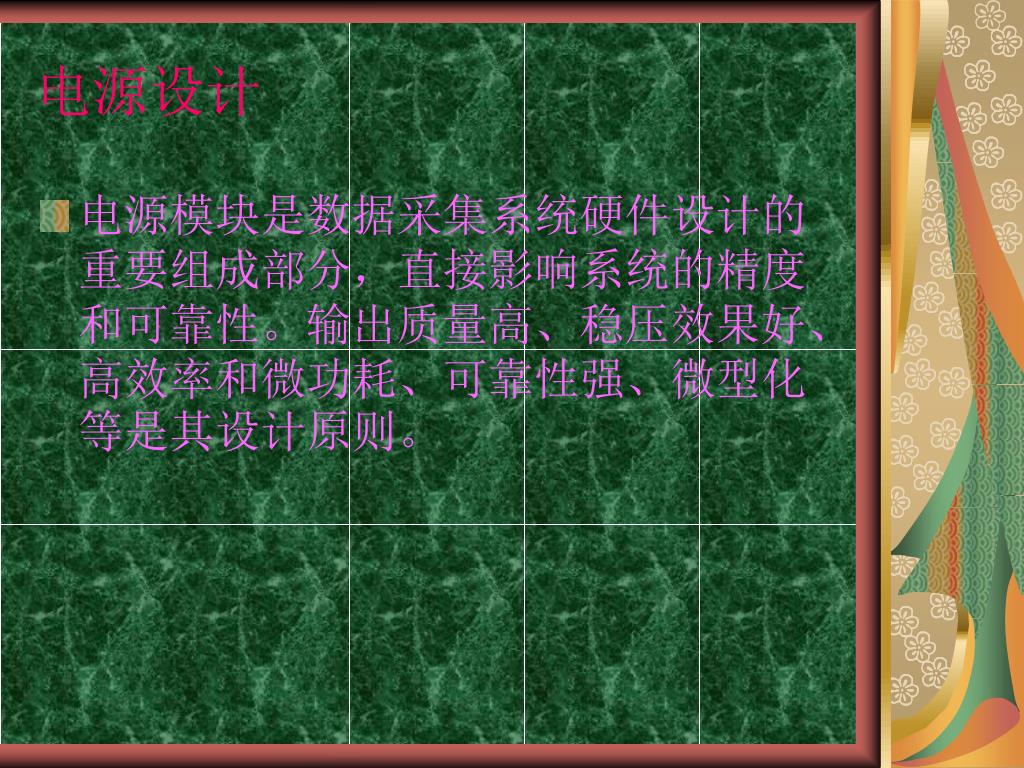

slide9
电源设计
  • 电源模块是数据采集系统硬件设计的重要组成部分,直接影响系统的精度和可靠性。输出质量高、稳压效果好、高效率和微功耗、可靠性强、微型化等是其设计原则。
slide10
数据存储电路
  • 完成采集数据及时可靠的存储保护是本系统的一项重要功能,设计选用南京沁恒有限公司的纯粹USB接口CH375,它的主要特点是价格便宜、接口方便、可靠性高,尤其适用于产品的改型设计。

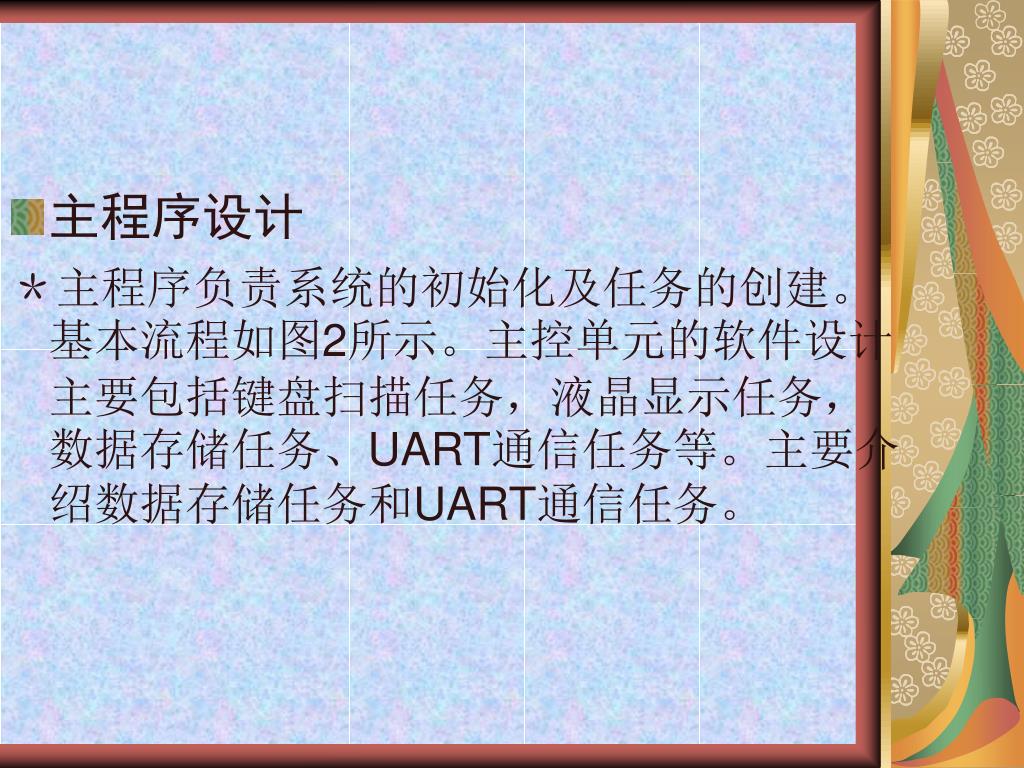

slide11
主程序设计

*主程序负责系统的初始化及任务的创建。基本流程如图2所示。主控单元的软件设计主要包括键盘扫描任务,液晶显示任务,数据存储任务、UART通信任务等。主要介绍数据存储任务和UART通信任务。

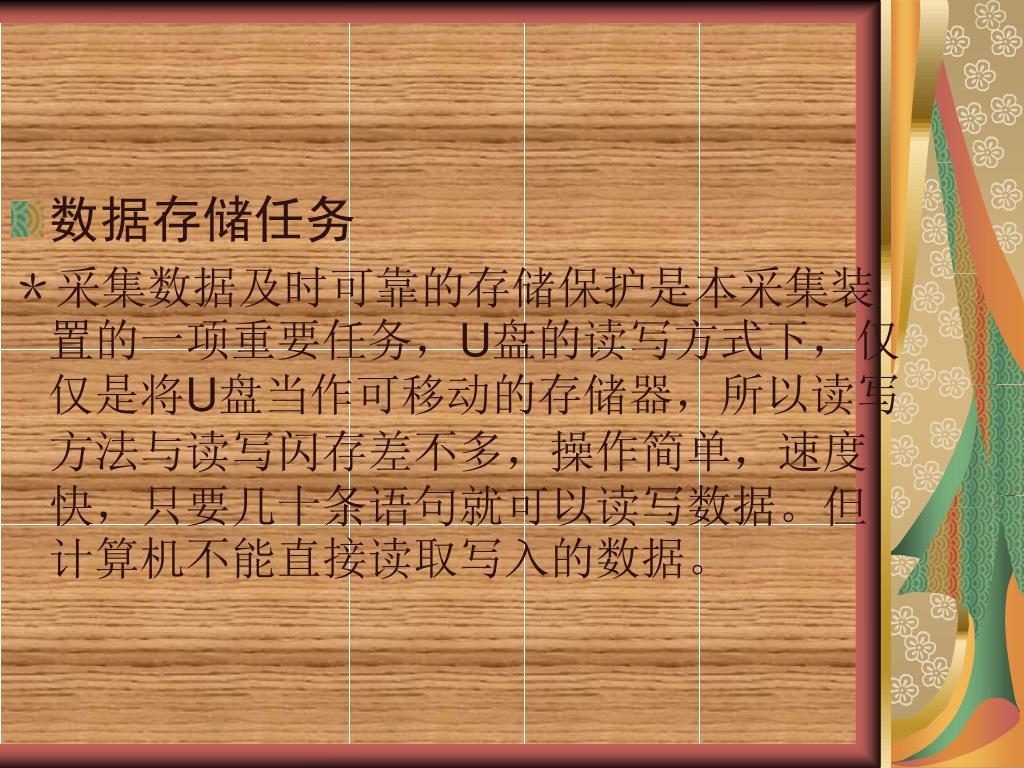

slide13
数据存储任务

*采集数据及时可靠的存储保护是本采集装置的一项重要任务,U盘的读写方式下,仅仅是将U盘当作可移动的存储器,所以读写方法与读写闪存差不多,操作简单,速度快,只要几十条语句就可以读写数据。但计算机不能直接读取写入的数据。

slide14

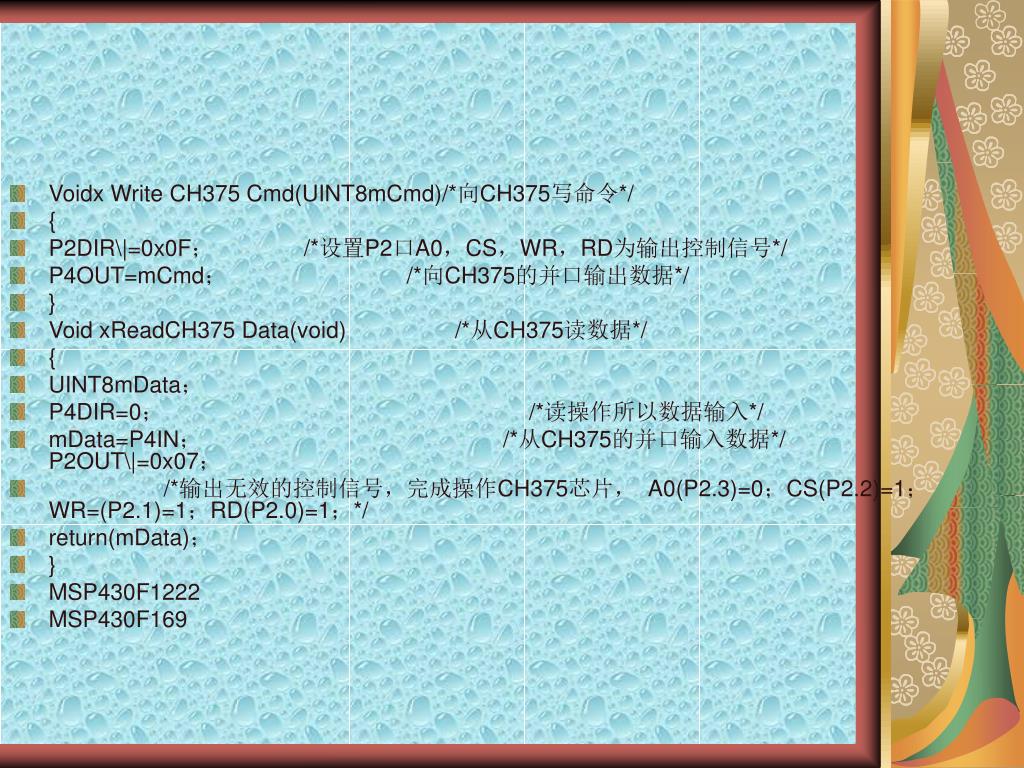

Voidx Write CH375 Cmd(UINT8mCmd)/*向CH375写命令*/

{

P2DIR\|=0x0F; /*设置P2口A0,CS,WR,RD为输出控制信号*/

P4OUT=mCmd; /*向CH375的并口输出数据*/

}

Void xReadCH375 Data(void) /*从CH375读数据*/

{

UINT8mData;

P4DIR=0; /*读操作所以数据输入*/

mData=P4IN; /*从CH375的并口输入数据*/ P2OUT\|=0x07;

/*输出无效的控制信号,完成操作CH375芯片, A0(P2.3)=0;CS(P2.2)=1;WR=(P2.1)=1;RD(P2.0)=1;*/

return(mData);

}

MSP430F1222

MSP430F169

slide15

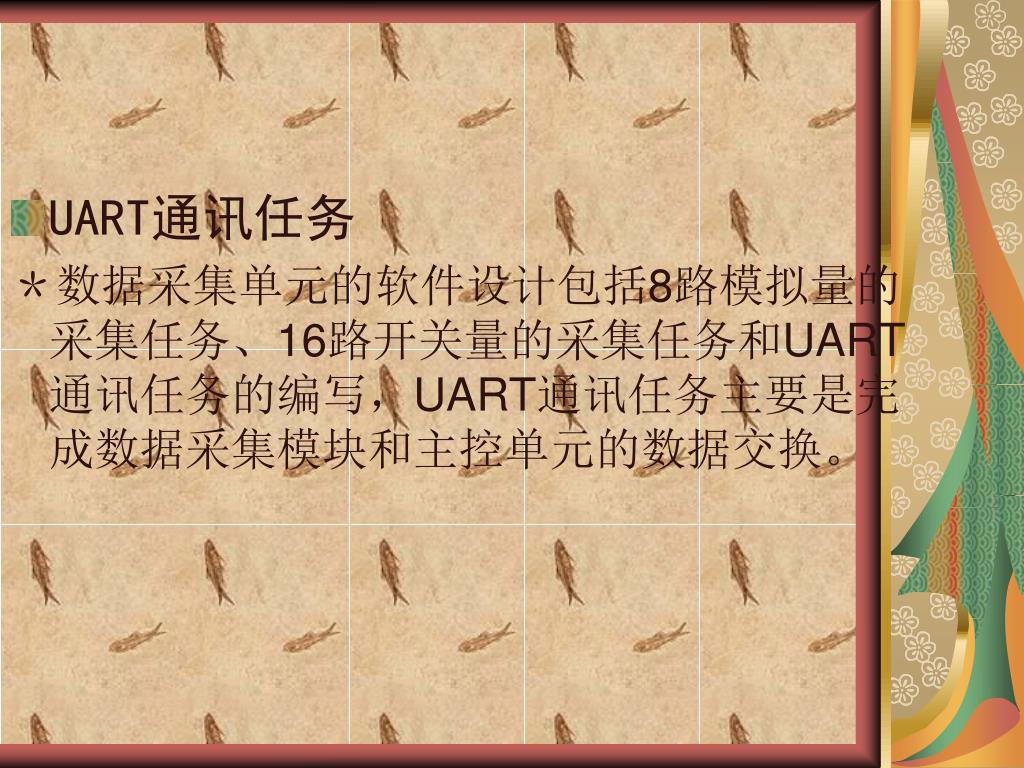

UART通讯任务

*数据采集单元的软件设计包括8路模拟量的采集任务、16路开关量的采集任务和UART通讯任务的编写,UART通讯任务主要是完成数据采集模块和主控单元的数据交换。

slide16

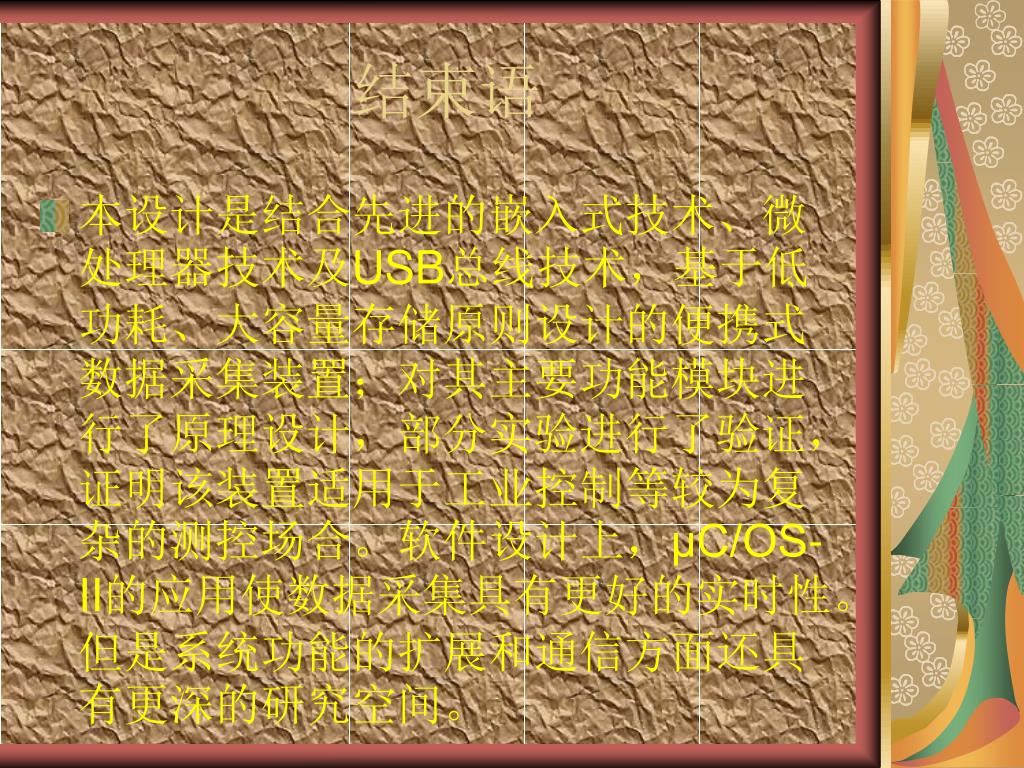

结束语
  • 本设计是结合先进的嵌入式技术、微处理器技术及USB总线技术,基于低功耗、大容量存储原则设计的便携式数据采集装置;对其主要功能模块进行了原理设计,部分实验进行了验证,证明该装置适用于工业控制等较为复杂的测控场合。软件设计上,μC/OS-II的应用使数据采集具有更好的实时性。但是系统功能的扩展和通信方面还具有更深的研究空间。
