实训一导线的连接

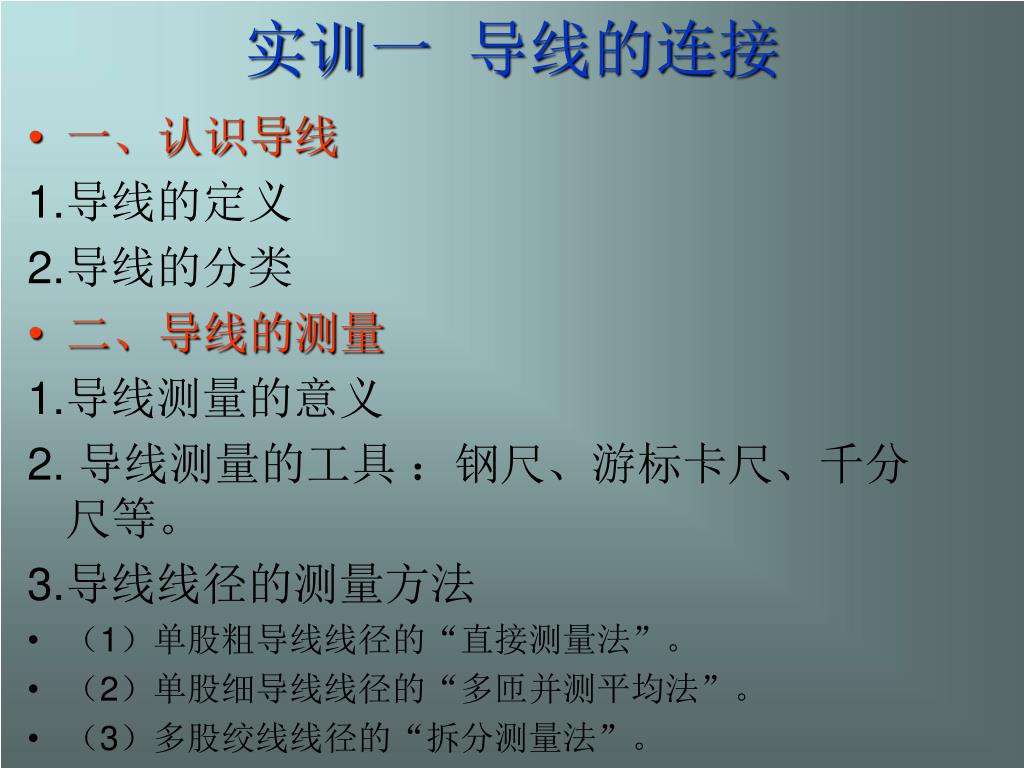

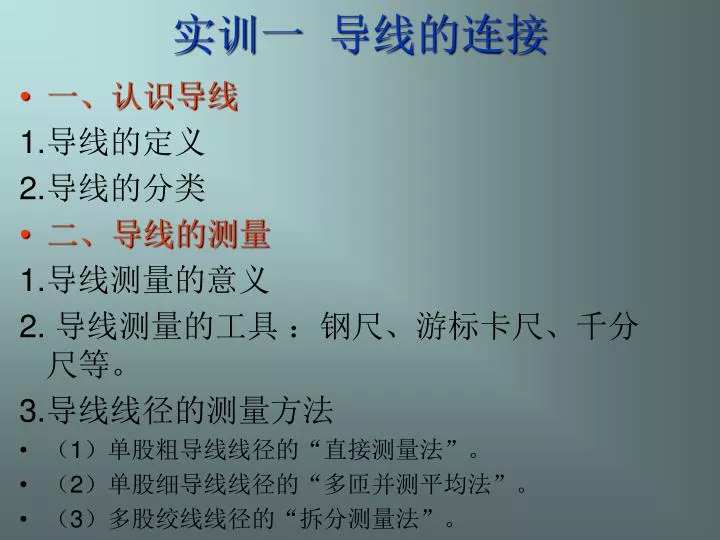

实训一导线的连接 • 一、认识导线 1.导线的定义 2.导线的分类 • 二、导线的测量 1.导线测量的意义 2. 导线测量的工具：钢尺、游标卡尺、千分尺等。 3.导线线径的测量方法 • （1）单股粗导线线径的“直接测量法”。 • （2）单股细导线线径的“多匝并测平均法”。 • （3）多股绞线线径的“拆分测量法”。

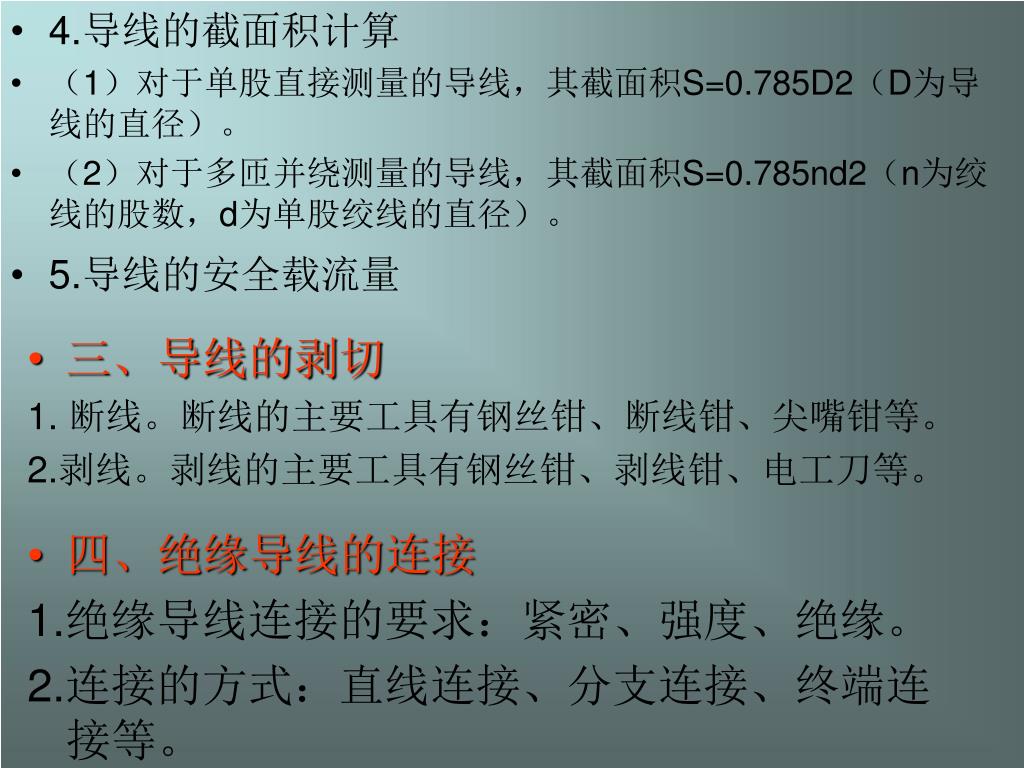

4.导线的截面积计算 • （1）对于单股直接测量的导线，其截面积S=0.785D2（D为导线的直径）。 • （2）对于多匝并绕测量的导线，其截面积S=0.785nd2（n为绞线的股数，d为单股绞线的直径）。 • 5.导线的安全载流量 • 三、导线的剥切 1. 断线。断线的主要工具有钢丝钳、断线钳、尖嘴钳等。 2.剥线。剥线的主要工具有钢丝钳、剥线钳、电工刀等。 • 四、绝缘导线的连接 1.绝缘导线连接的要求：紧密、强度、绝缘。 2.连接的方式：直线连接、分支连接、终端连接等。

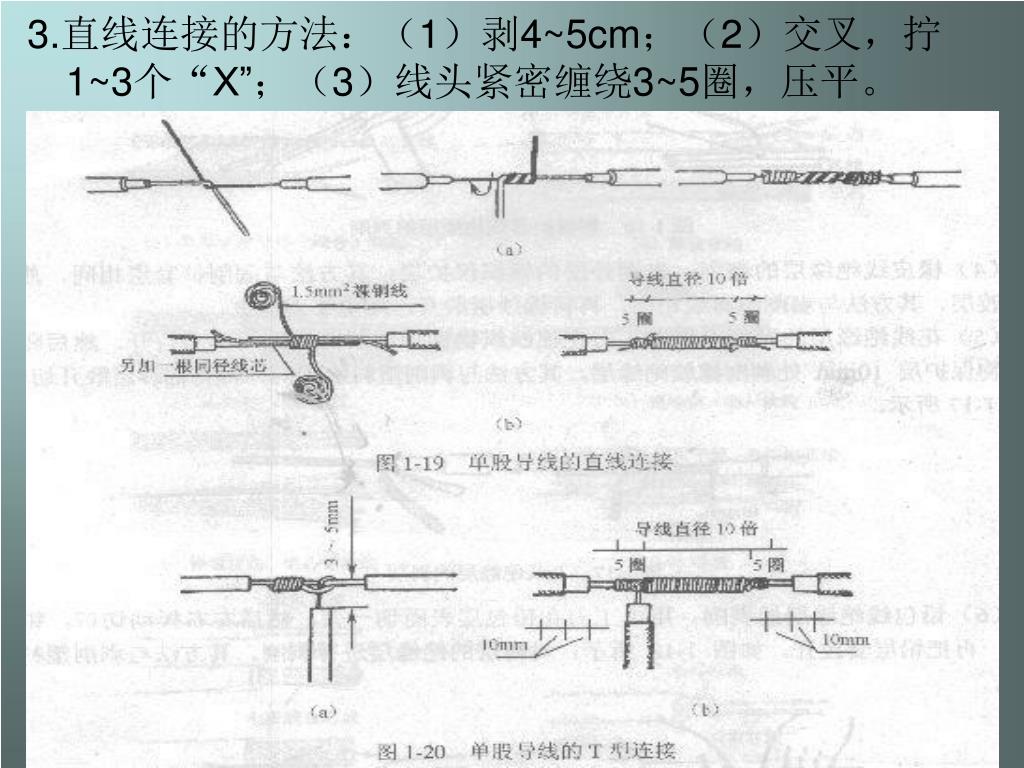

3.直线连接的方法：（1）剥4~5cm；（2）交叉，拧1~3个“X”；（3）线头紧密缠绕3~5圈，压平。3.直线连接的方法：（1）剥4~5cm；（2）交叉，拧1~3个“X”；（3）线头紧密缠绕3~5圈，压平。

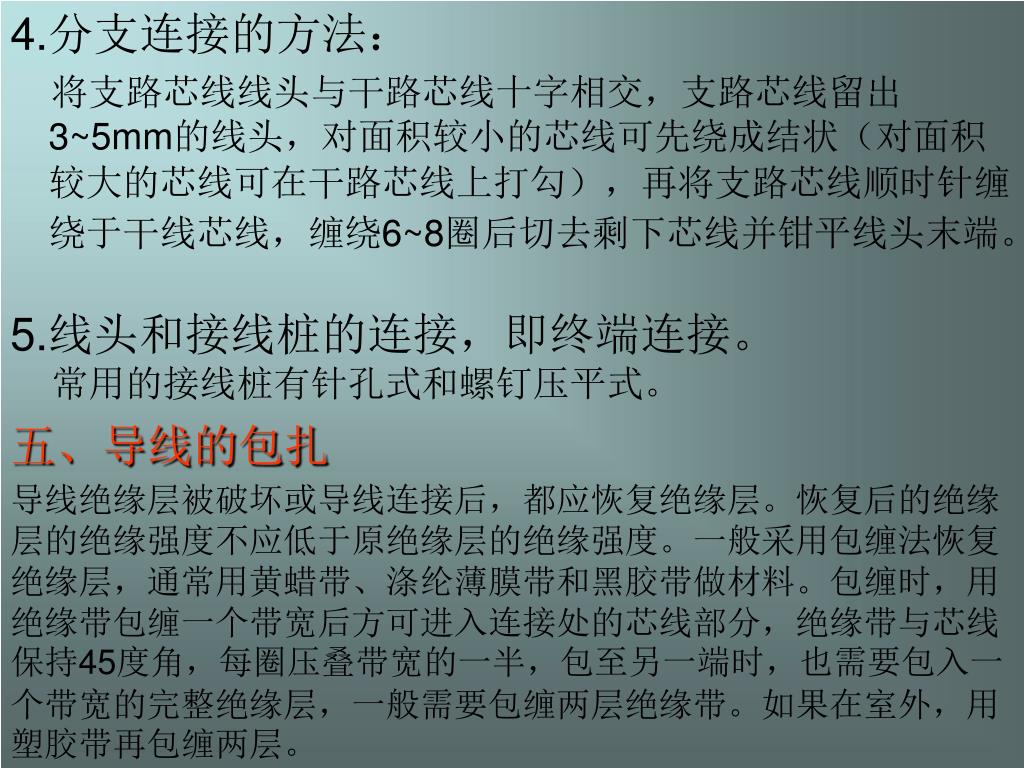

4.分支连接的方法： 将支路芯线线头与干路芯线十字相交，支路芯线留出3~5mm的线头，对面积较小的芯线可先绕成结状（对面积较大的芯线可在干路芯线上打勾），再将支路芯线顺时针缠绕于干线芯线，缠绕6~8圈后切去剩下芯线并钳平线头末端。 5.线头和接线桩的连接，即终端连接。常用的接线桩有针孔式和螺钉压平式。五、导线的包扎导线绝缘层被破坏或导线连接后，都应恢复绝缘层。恢复后的绝缘层的绝缘强度不应低于原绝缘层的绝缘强度。一般采用包缠法恢复绝缘层，通常用黄蜡带、涤纶薄膜带和黑胶带做材料。包缠时，用绝缘带包缠一个带宽后方可进入连接处的芯线部分，绝缘带与芯线保持45度角，每圈压叠带宽的一半，包至另一端时，也需要包入一个带宽的完整绝缘层，一般需要包缠两层绝缘带。如果在室外，用塑胶带再包缠两层。

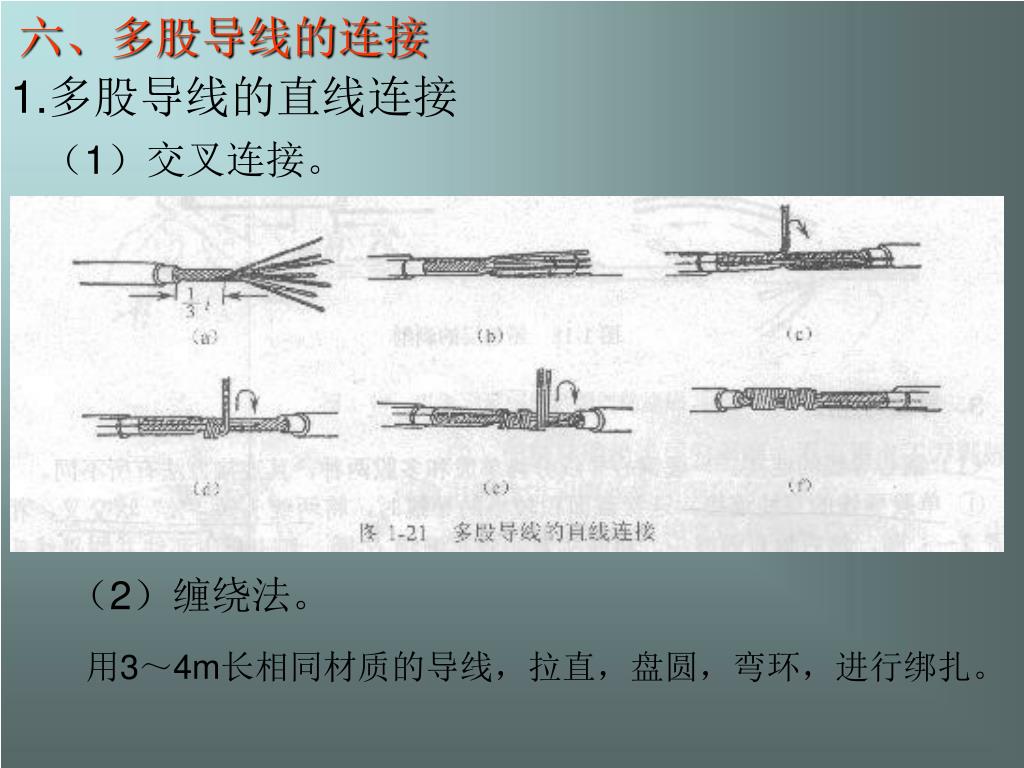

六、多股导线的连接 1.多股导线的直线连接（1）交叉连接。（2）缠绕法。用3～4m长相同材质的导线，拉直，盘圆，弯环，进行绑扎。

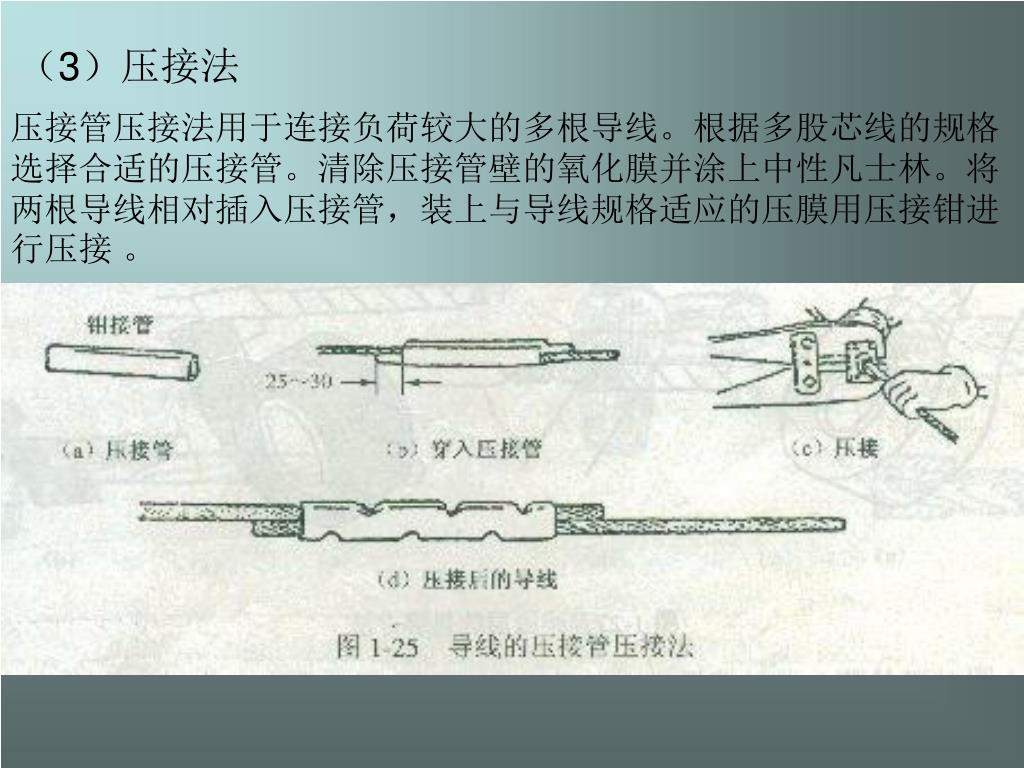

（3）压接法 压接管压接法用于连接负荷较大的多根导线。根据多股芯线的规格选择合适的压接管。清除压接管壁的氧化膜并涂上中性凡士林。将两根导线相对插入压接管，装上与导线规格适应的压膜用压接钳进行压接。

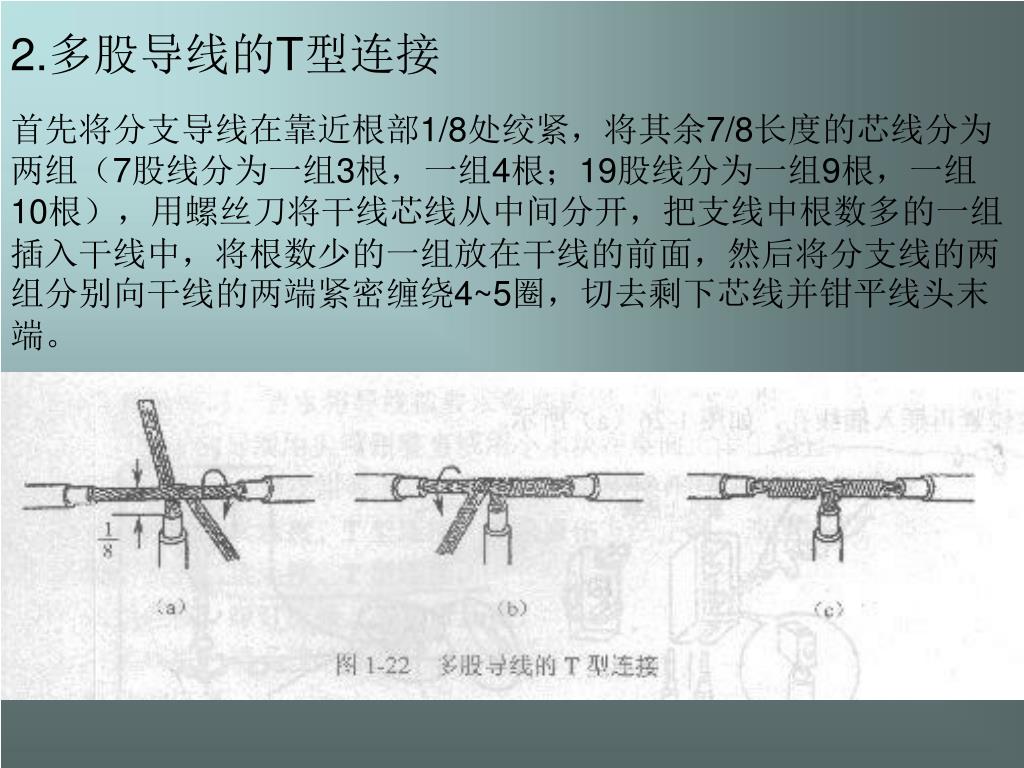

2.多股导线的T型连接 首先将分支导线在靠近根部1/8处绞紧，将其余7/8长度的芯线分为两组（7股线分为一组3根，一组4根；19股线分为一组9根，一组10根），用螺丝刀将干线芯线从中间分开，把支线中根数多的一组插入干线中，将根数少的一组放在干线的前面，然后将分支线的两组分别向干线的两端紧密缠绕4~5圈，切去剩下芯线并钳平线头末端。

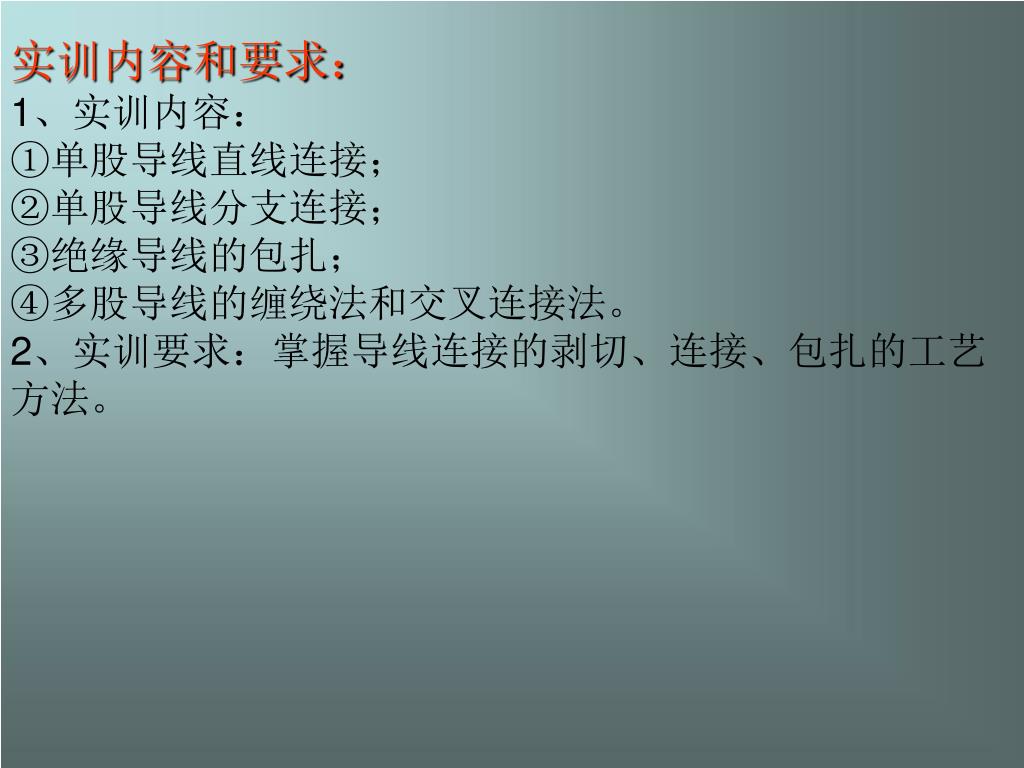

实训内容和要求： 1、实训内容： ①单股导线直线连接； ②单股导线分支连接； ③绝缘导线的包扎； ④多股导线的缠绕法和交叉连接法。 2、实训要求：掌握导线连接的剥切、连接、包扎的工艺方法。
