  1. Ｘ線顕微鏡の開発 生命・情報等教育研究支援室　　　○　河原井　勝一　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　保谷　博 　　　　　　　　　　　　　　　　　　　　　　　大石　健一　　　　　　　　　　　　　　　　　　　　　

  2. X線顕微法の種類 • 投影拡大法 • 蜜着法 • ゾーンプレート法 • 斜め入射ミラー法 • 多層膜ミラー法 • 走査法

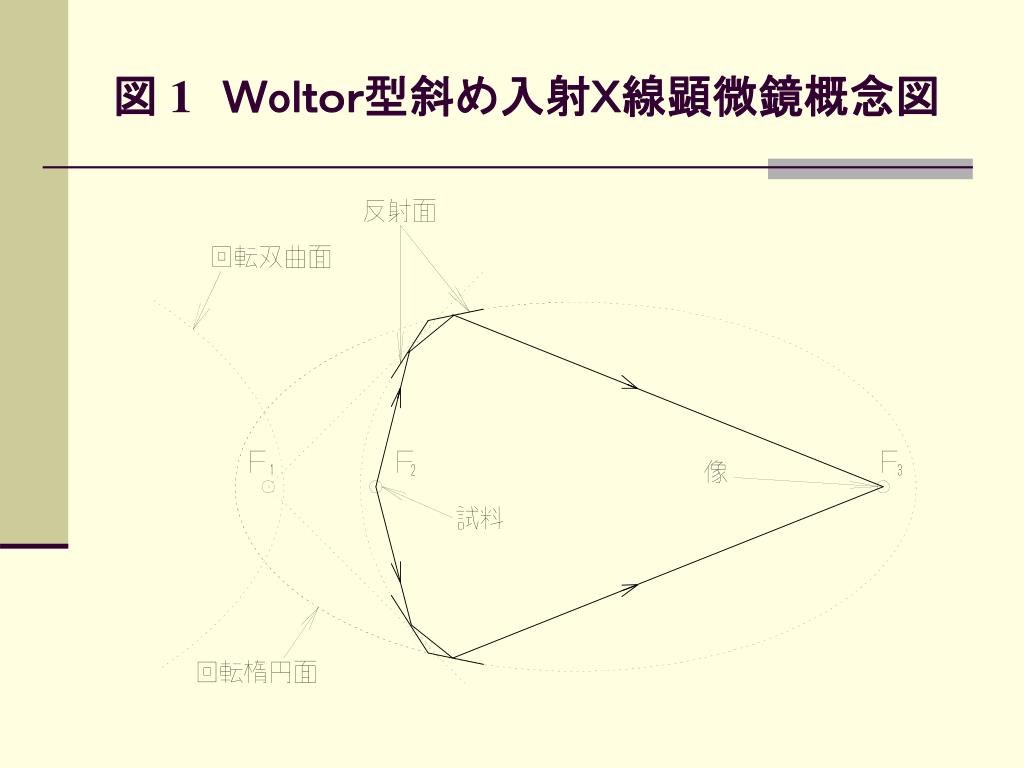

  3. 図 1Ｗoｌｔｏｒ型斜め入射Ｘ線顕微鏡概念図

  4. 　金型母材とレプリカトロイダル鏡

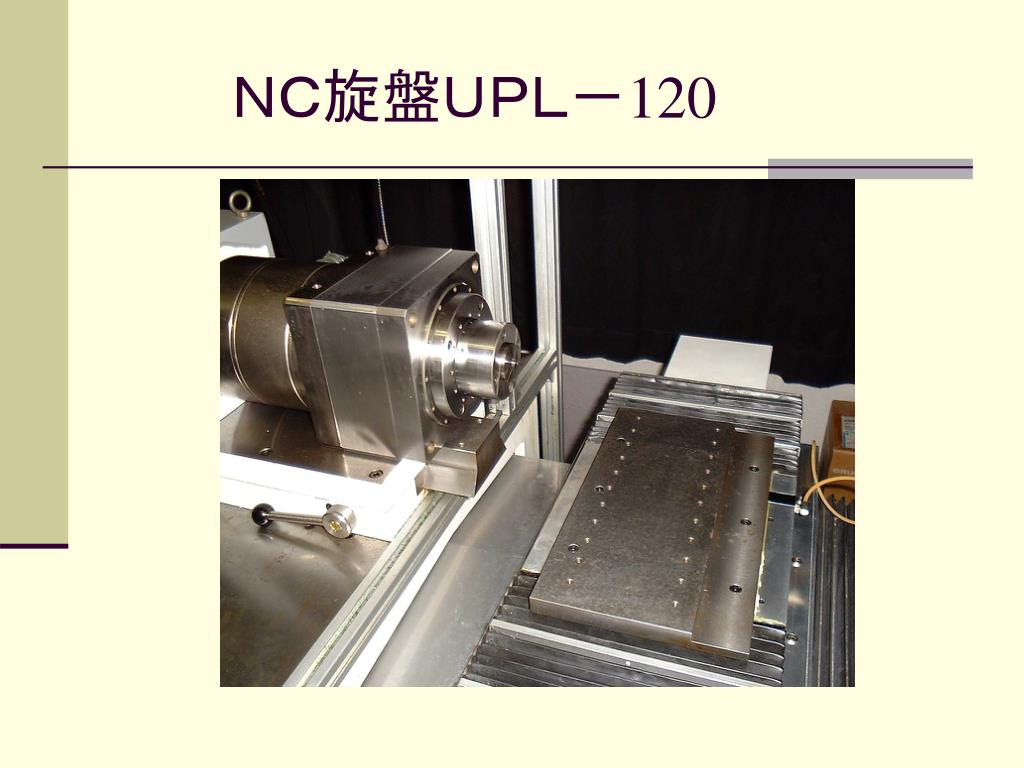

  5. 　　　　ＮＣ旋盤ＵＰＬ－120

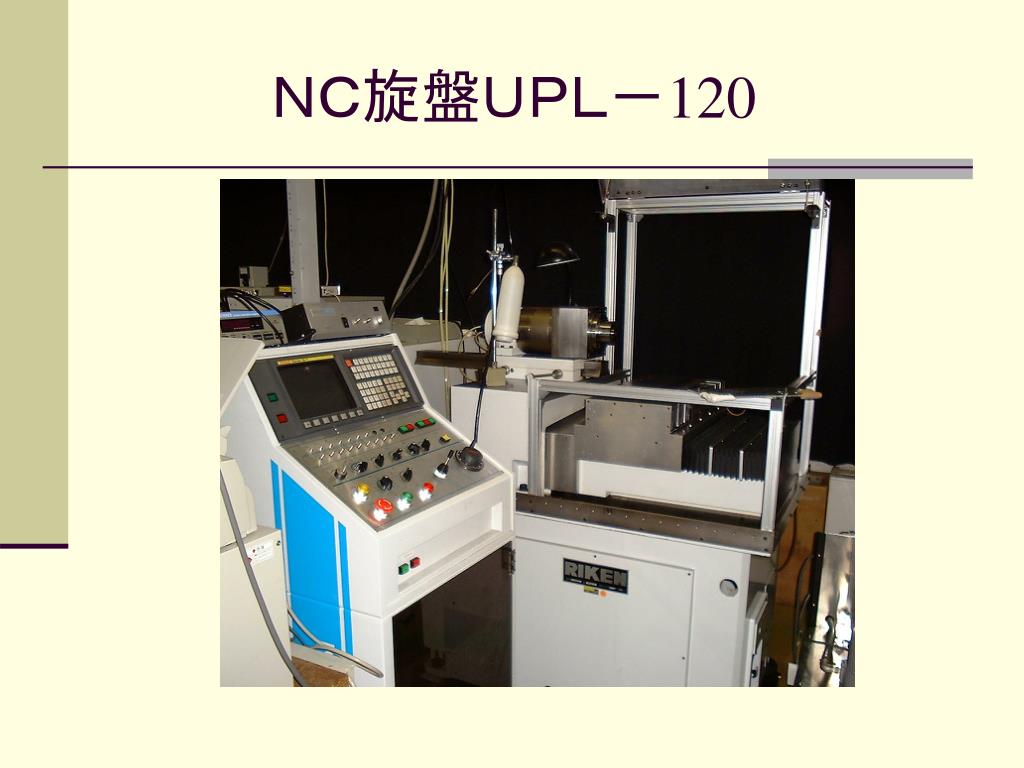

  6. 　　　ＮＣ旋盤ＵＰＬ－120

  7. 　　　　ＮＣ旋盤ＵＰＬ－120

  8. 　　　　図 3　スピンドルＮＲ-402Ｅ

  9. 　　　　スピンドルの写真

  10. 表-1　オーバ－ハングと回転数の関係 • ※Ｎは、オーバーハング13mmの時の最高使用回転数

  11. 　　　　図 3　スピンドルＮＲ-402Ｅ

  12. 　図4　スピンドル取り付け時の注意

  13. 図5　スピンドル支持架台構想図

  14. 　図6　スピンドル取り付け部分

  15. 次に、スピンドル取り付け部分のNC旋盤のテーブル面からの位置を決定します。次に、スピンドル取り付け部分のNC旋盤のテーブル面からの位置を決定します。 • 図３から砥石の大きさX　適正オーバーハング13ｍｍ　スピンドルのチャック部分とベアリング部分の寸法は　17.4+19.5＝36.9（ｍｍ）となります X+13+36.9=X+49.9（ｍｍ）　　　　（8） • 図５からテ－ブル面からNC旋盤の回転センタ－までの距離は150ｍｍです。（8）式と合わせると X＋49.9+150=X+199.9（ｍｍ）　　（9） • Xは10ｍｍとします　209.9ｍｍとなり高さは最低209.9ｍｍ必要になります。設計では210ｍｍにしました。 • 図６からテーブル固定プレートの厚みを10ｍｍ、左右の支柱が200ｍｍに決定しました。 • この高さですと、加工物と砥石が接触する10ｍｍの間ではスピンドル取り付け部分の範囲に収まります。

  16. 　製作したスピンドル支持架台

  17. 　　製作したスピンドル支持架台

  18. 　　製作したスピンドル支持架台

  19. Ｘ線顕微鏡の開発 生命・情報等教育研究支援室　　○　河原井　　勝一　 　　　　　　　　　　　　　　　　　　　保谷　博 　　　　　　　　　　　　　　　　　　　　　大石　健一
