  1. 第四章 卷取和送经

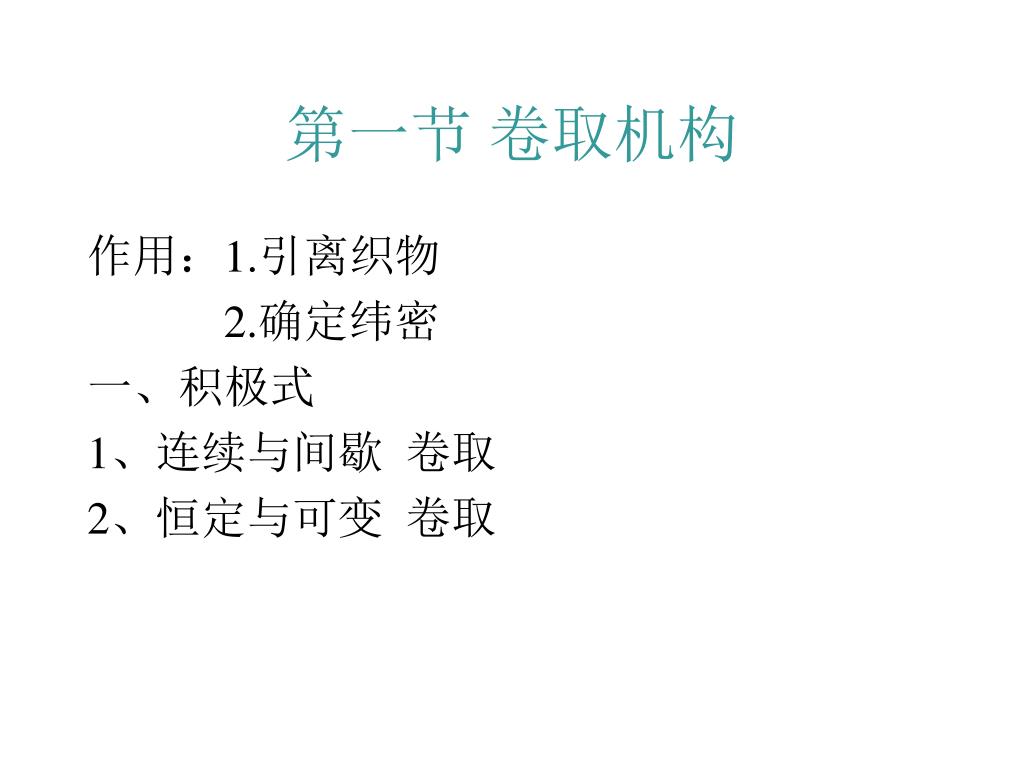

  2. 第一节 卷取机构 作用：1.引离织物 2.确定纬密 一、积极式 1、连续与间歇 卷取 2、恒定与可变 卷取

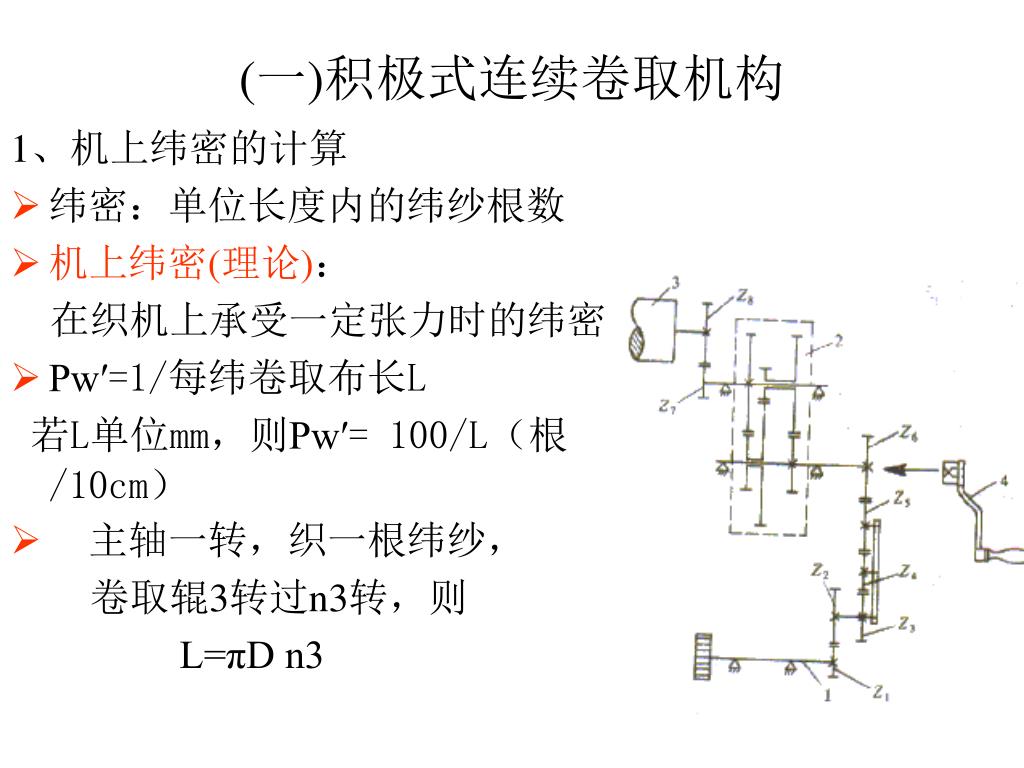

  3. (一)积极式连续卷取机构 1、机上纬密的计算 • 纬密：单位长度内的纬纱根数 • 机上纬密(理论)： 在织机上承受一定张力时的纬密 • Pw′=1/每纬卷取布长L 若L单位mm，则Pw′= 100/L（根/10cm） • 主轴一转，织一根纬纱， 卷取辊3转过n3转，则 L=πD n3

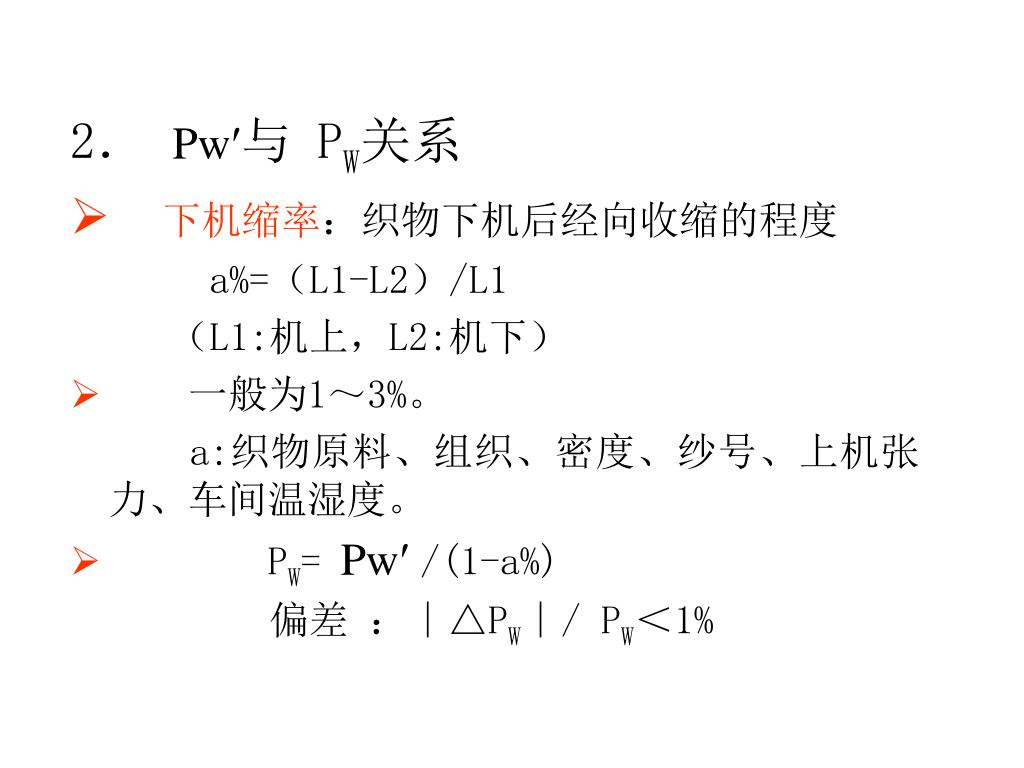

  4. 2． Pw′与 PW关系 • 下机缩率：织物下机后经向收缩的程度 a%=（L1-L2）/L1 （L1:机上，L2:机下） • 一般为1～3%。 a:织物原料、组织、密度、纱号、上机张力、车间温湿度。 • PW= Pw′ /(1-a%) 偏差 ：∣△PW∣/ PW＜1%

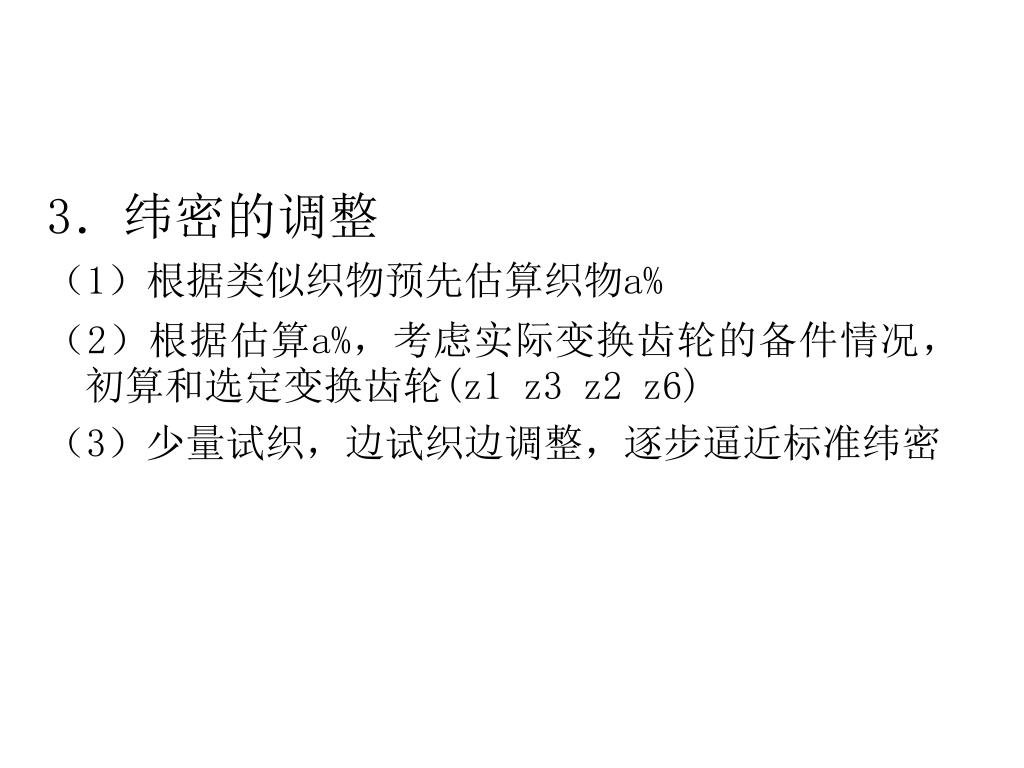

  5. 3．纬密的调整 （1）根据类似织物预先估算织物a% （2）根据估算a%，考虑实际变换齿轮的备件情况，初算和选定变换齿轮(z1 z3 z2 z6) （3）少量试织，边试织边调整，逐步逼近标准纬密

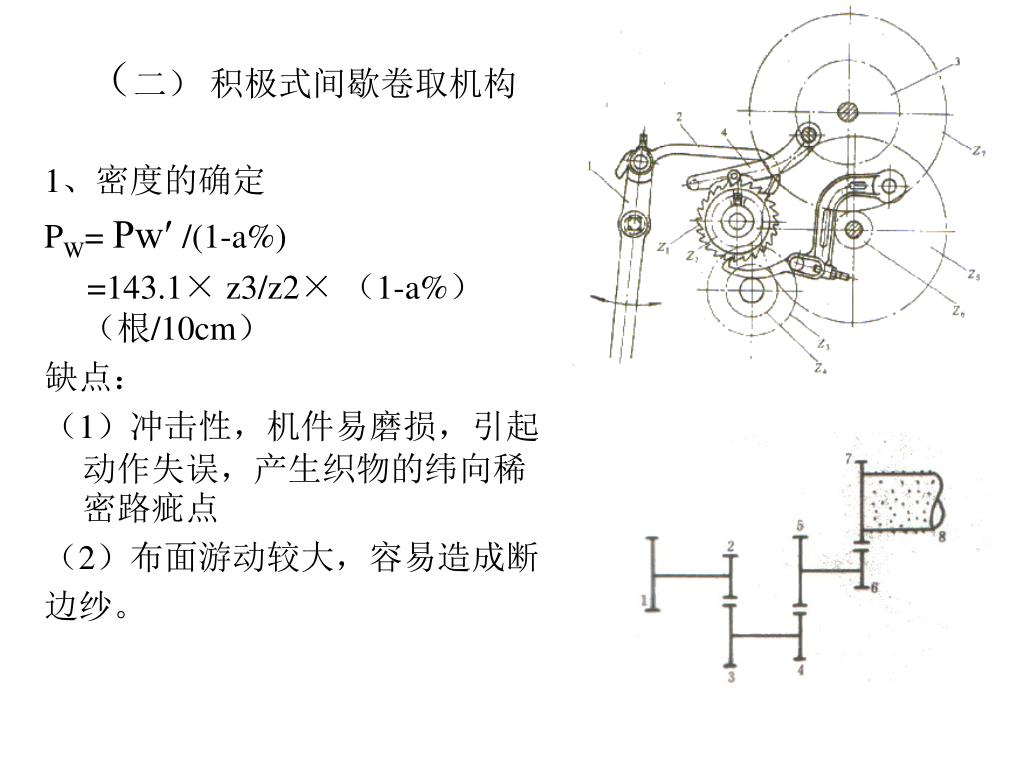

  6. （二） 积极式间歇卷取机构 1、密度的确定 PW= Pw′ /(1-a%) =143.1× z3/z2× （1-a%） （根/10cm） 缺点： （1）冲击性，机件易磨损，引起动作失误，产生织物的纬向稀密路疵点 （2）布面游动较大，容易造成断 边纱。

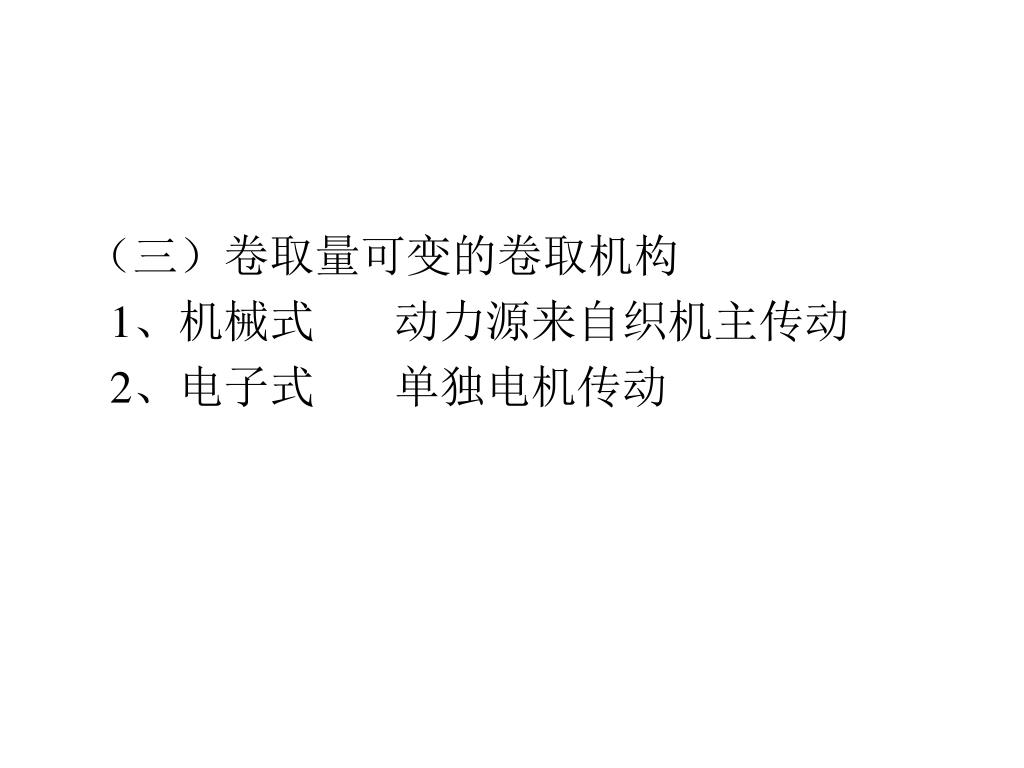

  7. （三）卷取量可变的卷取机构 1、机械式 动力源来自织机主传动 2、电子式 单独电机传动

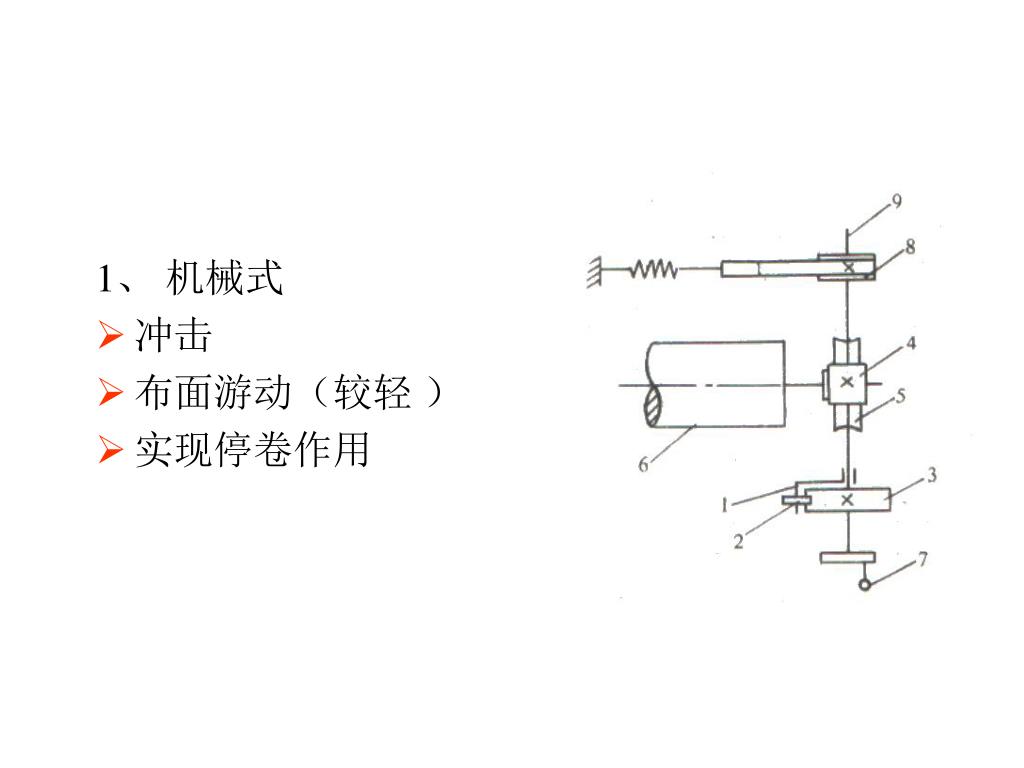

  8. 1、 机械式 • 冲击 • 布面游动（较轻 ） • 实现停卷作用

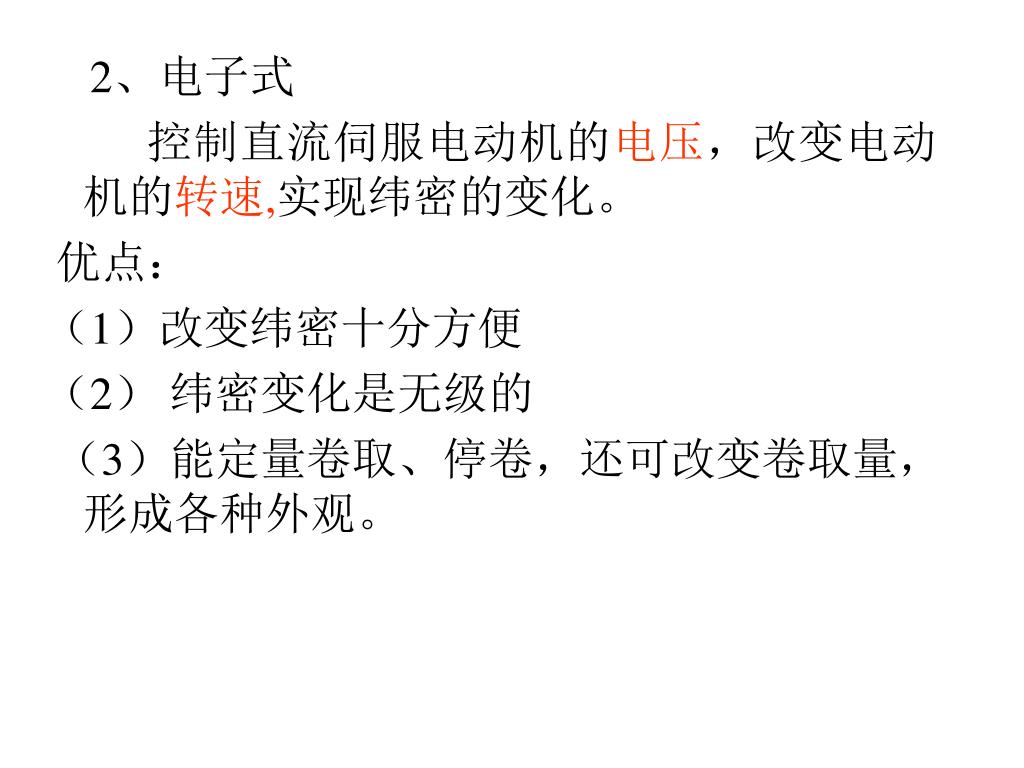

  9. 2、电子式 控制直流伺服电动机的电压，改变电动机的转速,实现纬密的变化。 优点： （1）改变纬密十分方便 （2） 纬密变化是无级的 （3）能定量卷取、停卷，还可改变卷取量，形成各种外观。

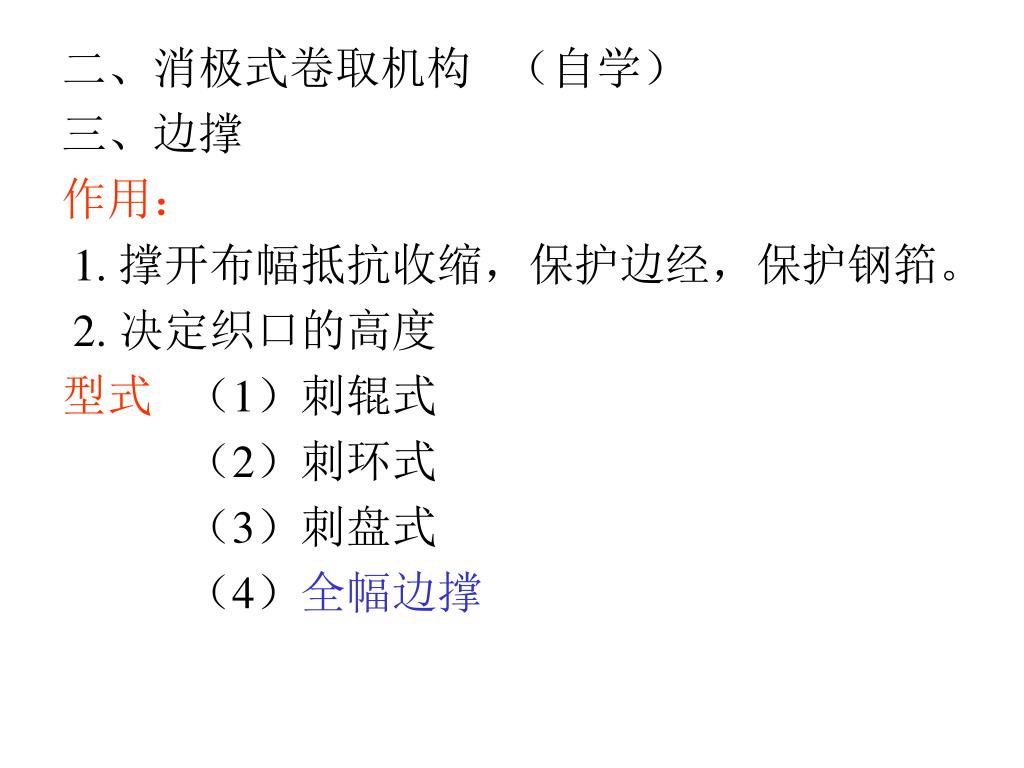

  10. 二、消极式卷取机构 （自学） 三、边撑 作用： 1. 撑开布幅抵抗收缩，保护边经，保护钢筘。 2. 决定织口的高度 型式 （1）刺辊式 （2）刺环式 （3）刺盘式 （4）全幅边撑

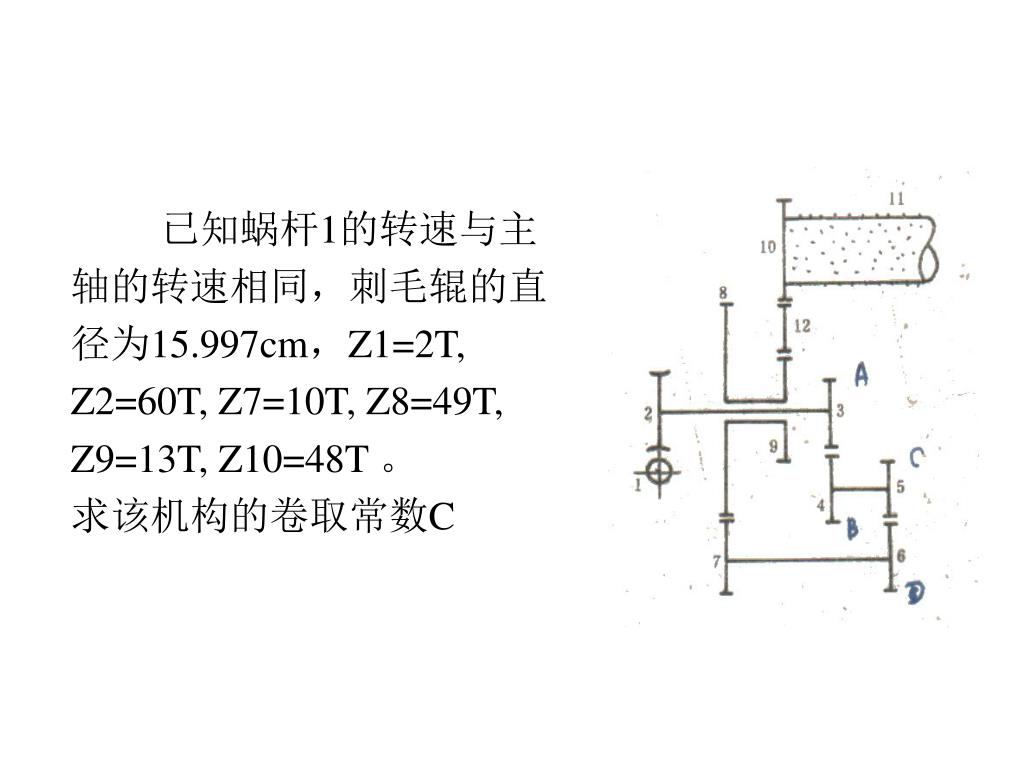

  11. 已知蜗杆1的转速与主 轴的转速相同，刺毛辊的直 径为15.997cm，Z1=2T, Z2=60T, Z7=10T, Z8=49T, Z9=13T, Z10=48T 。 求该机构的卷取常数C

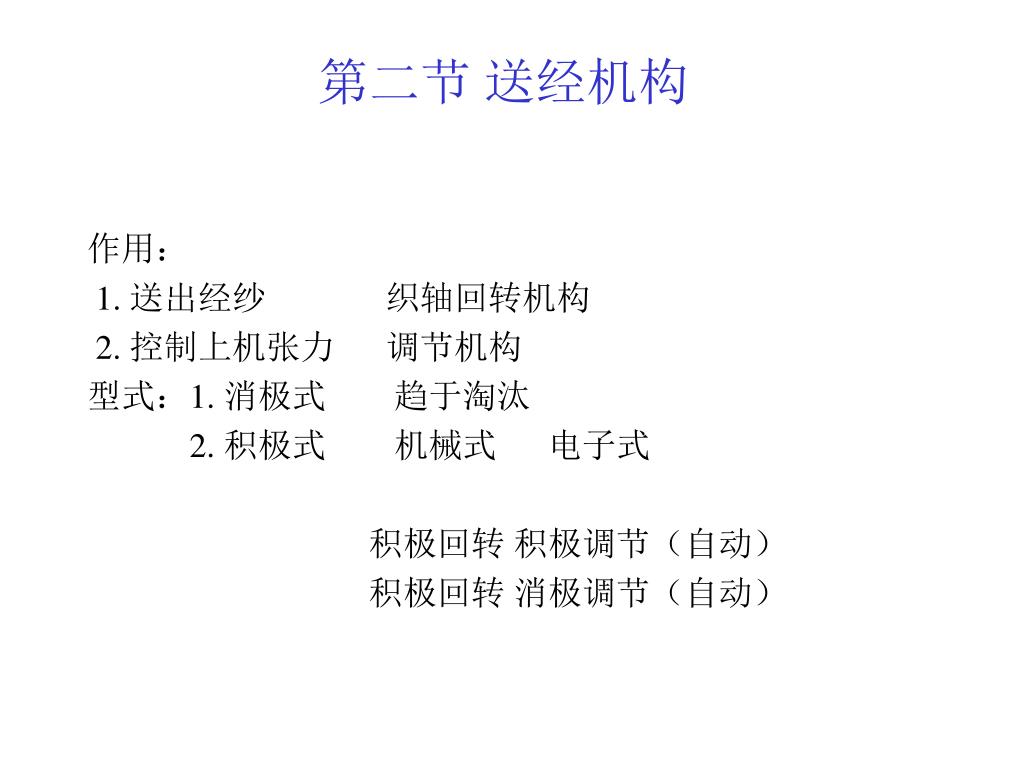

  12. 第二节 送经机构 作用： 1. 送出经纱 织轴回转机构 2. 控制上机张力 调节机构 型式：1. 消极式 趋于淘汰 2. 积极式 机械式 电子式 积极回转 积极调节（自动） 积极回转 消极调节（自动）

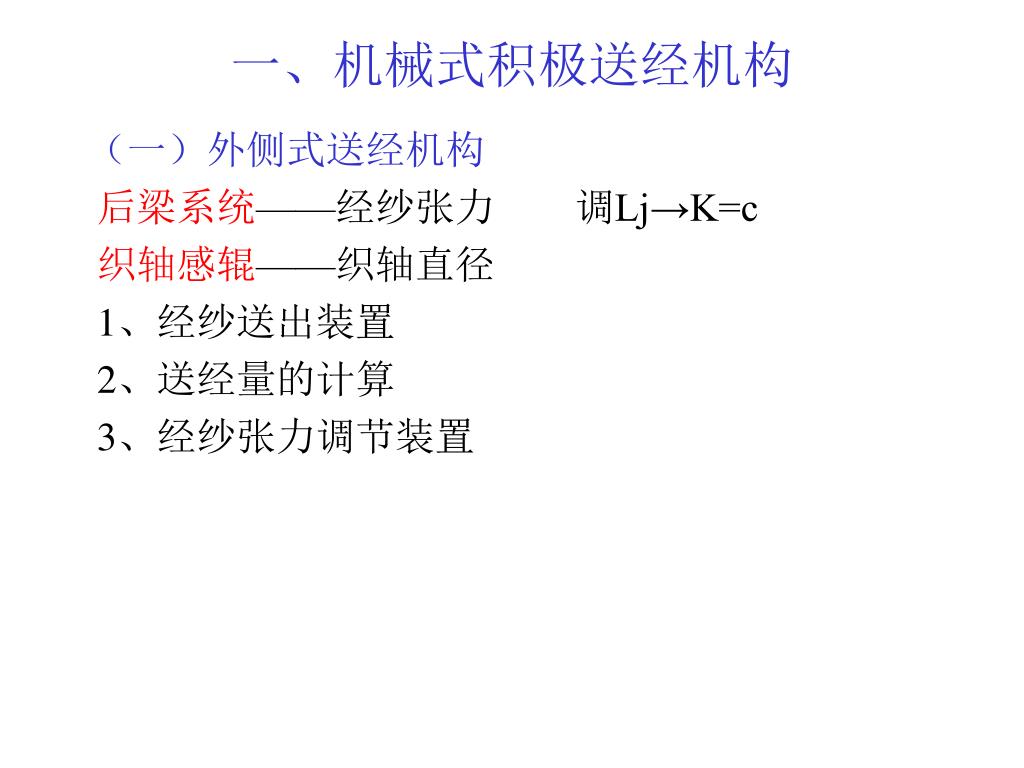

  13. 一、机械式积极送经机构 （一）外侧式送经机构 后梁系统——经纱张力 调Lj→K=c 织轴感辊——织轴直径 1、经纱送出装置 2、送经量的计算 3、经纱张力调节装置

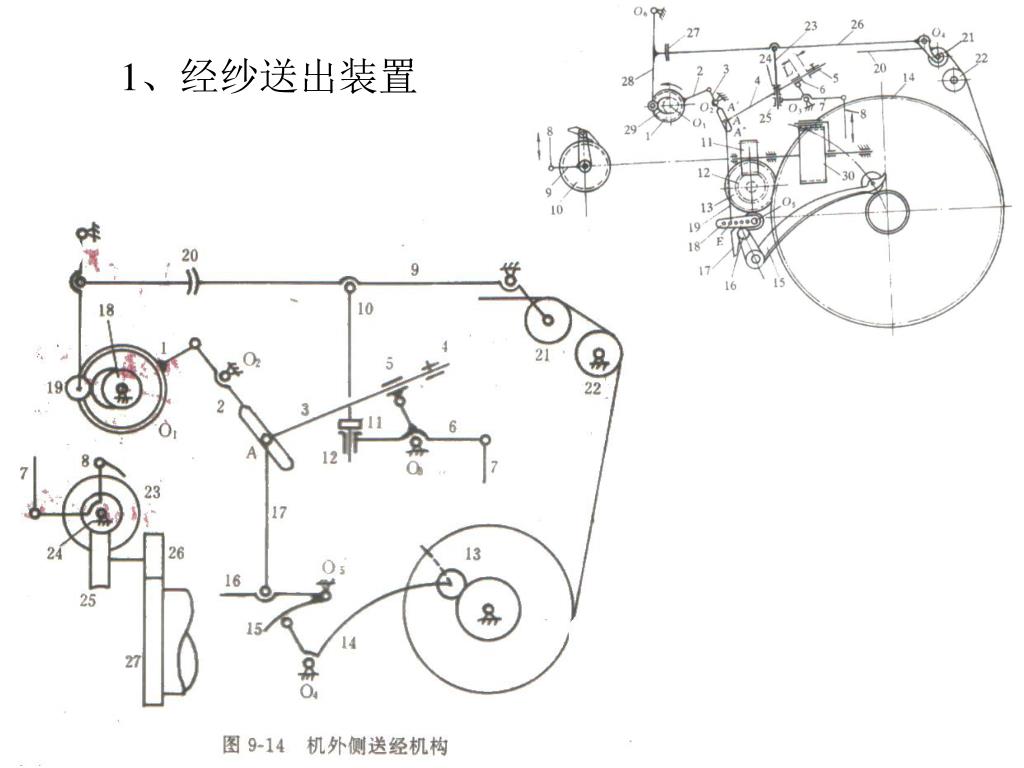

  14. 1、经纱送出装置

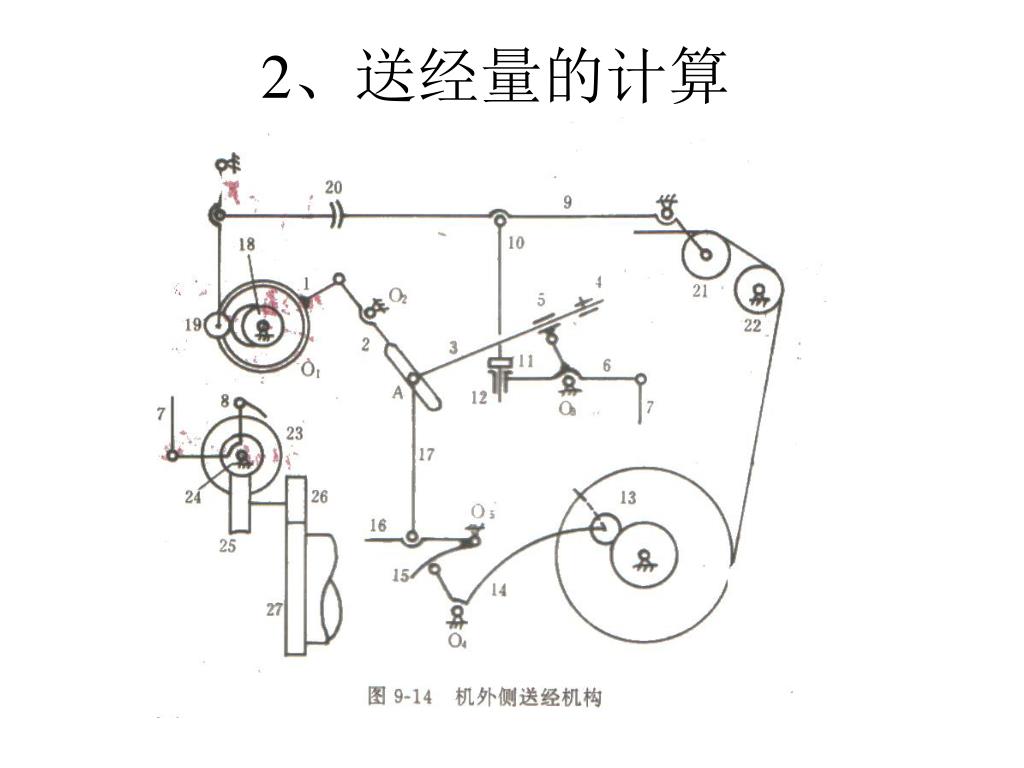

  15. 2、送经量的计算

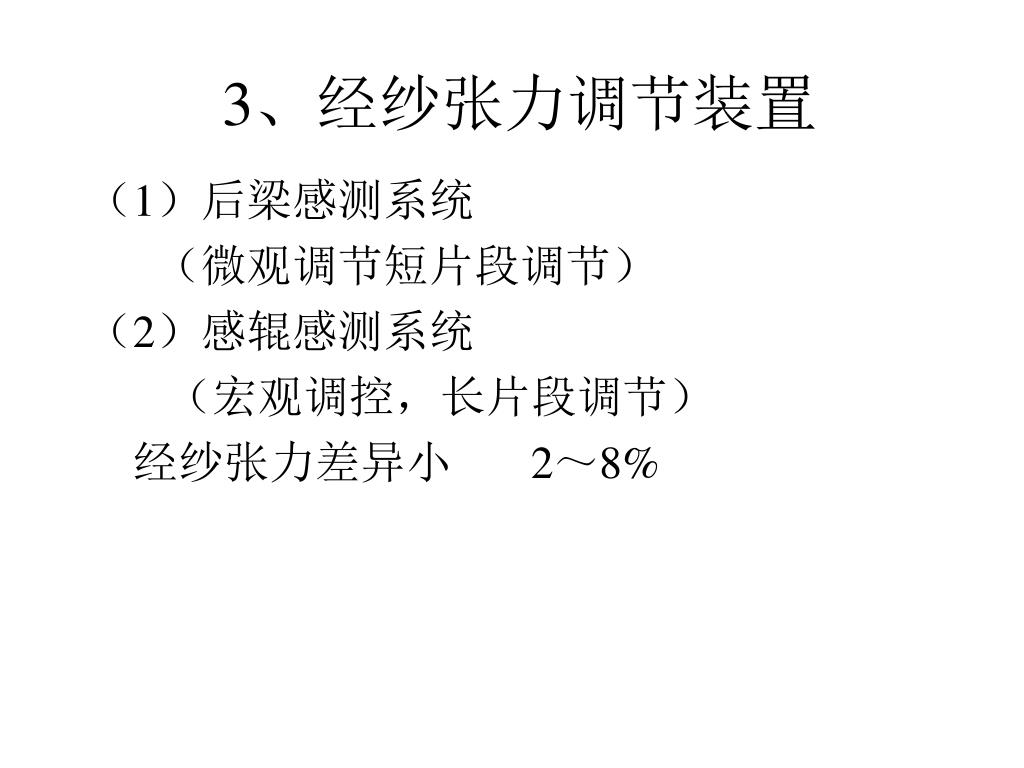

  16. 3、经纱张力调节装置 （1）后梁感测系统 （微观调节短片段调节） （2）感辊感测系统 （宏观调控，长片段调节） 经纱张力差异小2～8%

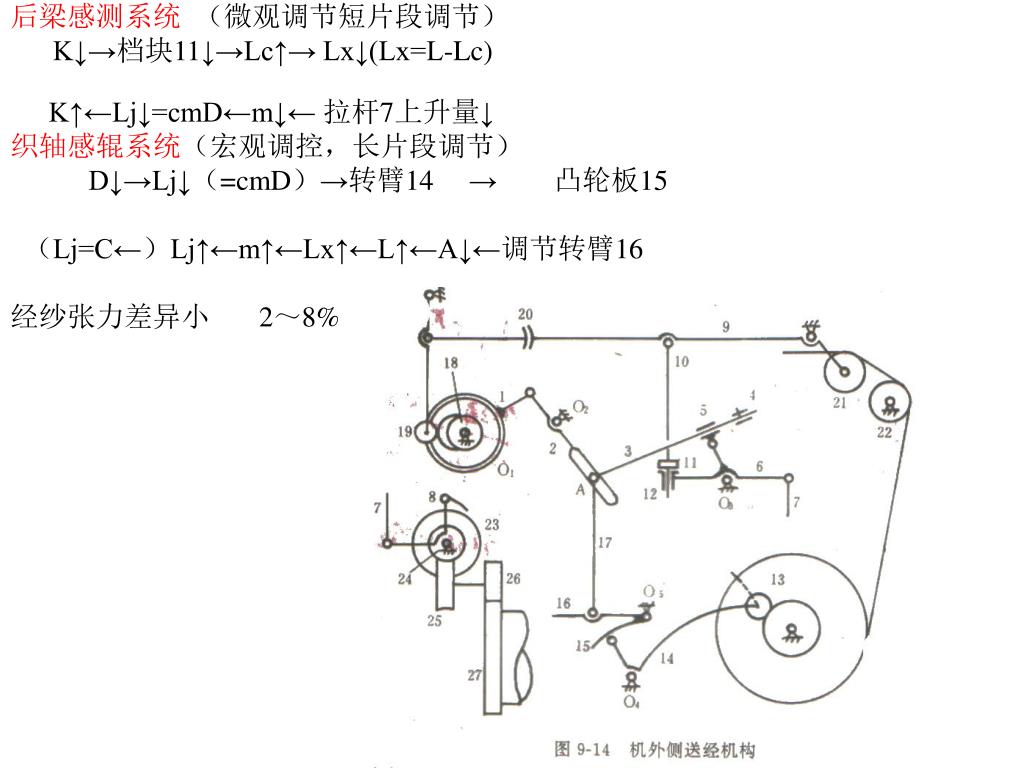

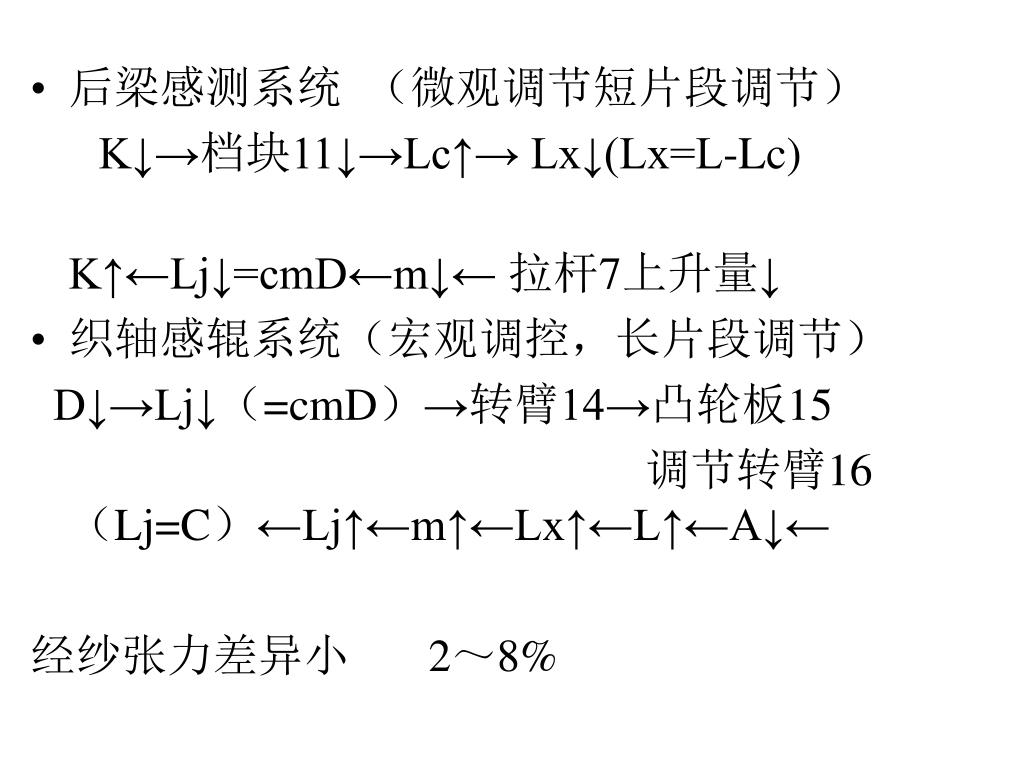

  17. 后梁感测系统 （微观调节短片段调节） K↓→档块11↓→Lc↑→ Lx↓(Lx=L-Lc) K↑←Lj↓=cmD←m↓← 拉杆7上升量↓ 织轴感辊系统（宏观调控，长片段调节） D↓→Lj↓（=cmD）→转臂14 → 凸轮板15 （Lj=C←）Lj↑←m↑←Lx↑←L↑←A↓←调节转臂16 经纱张力差异小2～8%

  18. 后梁感测系统 （微观调节短片段调节） K↓→档块11↓→Lc↑→ Lx↓(Lx=L-Lc) K↑←Lj↓=cmD←m↓← 拉杆7上升量↓ • 织轴感辊系统（宏观调控，长片段调节） D↓→Lj↓（=cmD）→转臂14→凸轮板15 调节转臂16（Lj=C）←Lj↑←m↑←Lx↑←L↑←A↓← 经纱张力差异小 2～8%

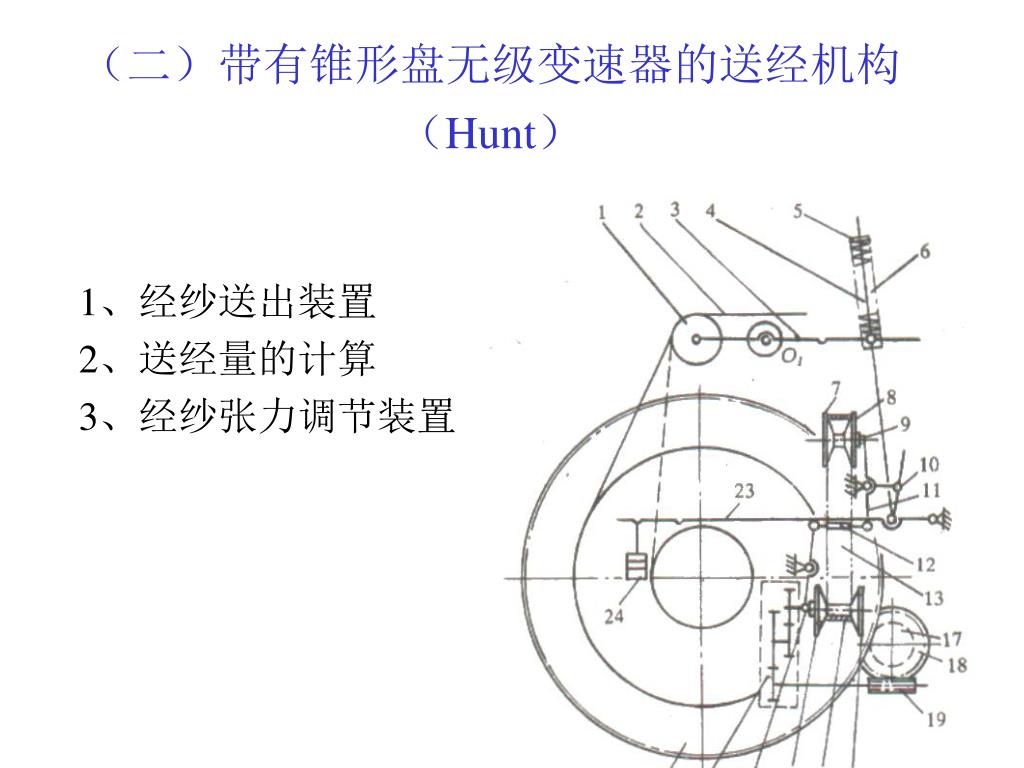

  19. （二）带有锥形盘无级变速器的送经机构（Hunt）（二）带有锥形盘无级变速器的送经机构（Hunt） 1、经纱送出装置 2、送经量的计算 3、经纱张力调节装置

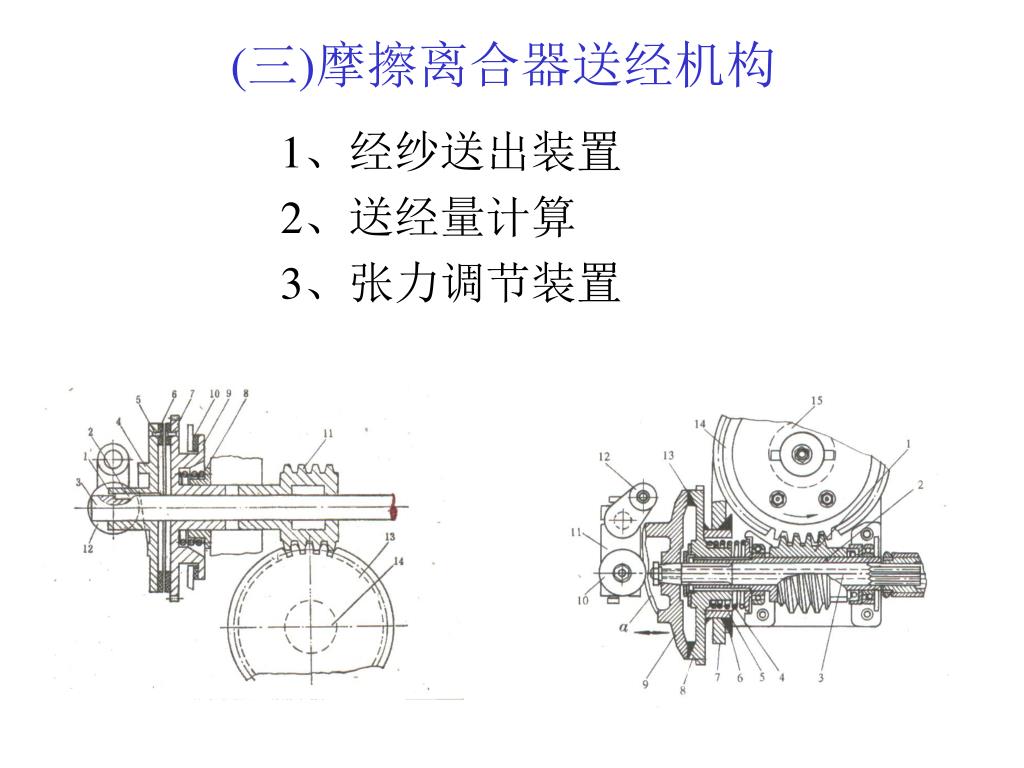

  20. (三)摩擦离合器送经机构 1、经纱送出装置 2、送经量计算 3、张力调节装置

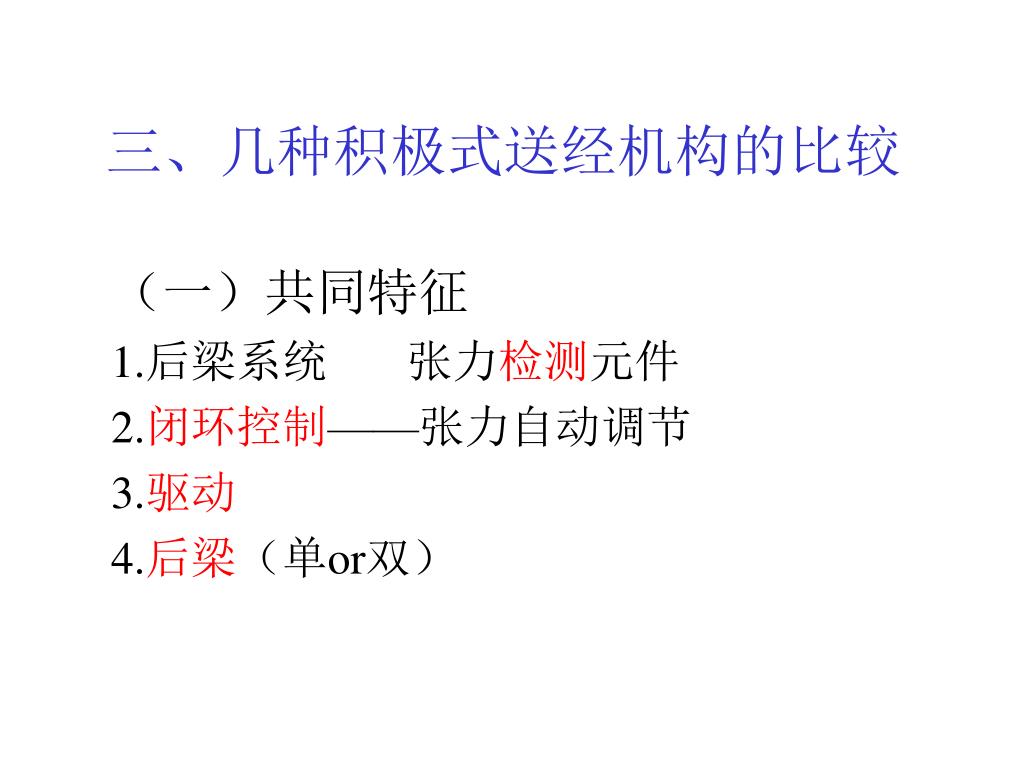

  21. 三、几种积极式送经机构的比较 （一）共同特征 1.后梁系统 张力检测元件 2.闭环控制——张力自动调节 3.驱动 4.后梁（单or双）

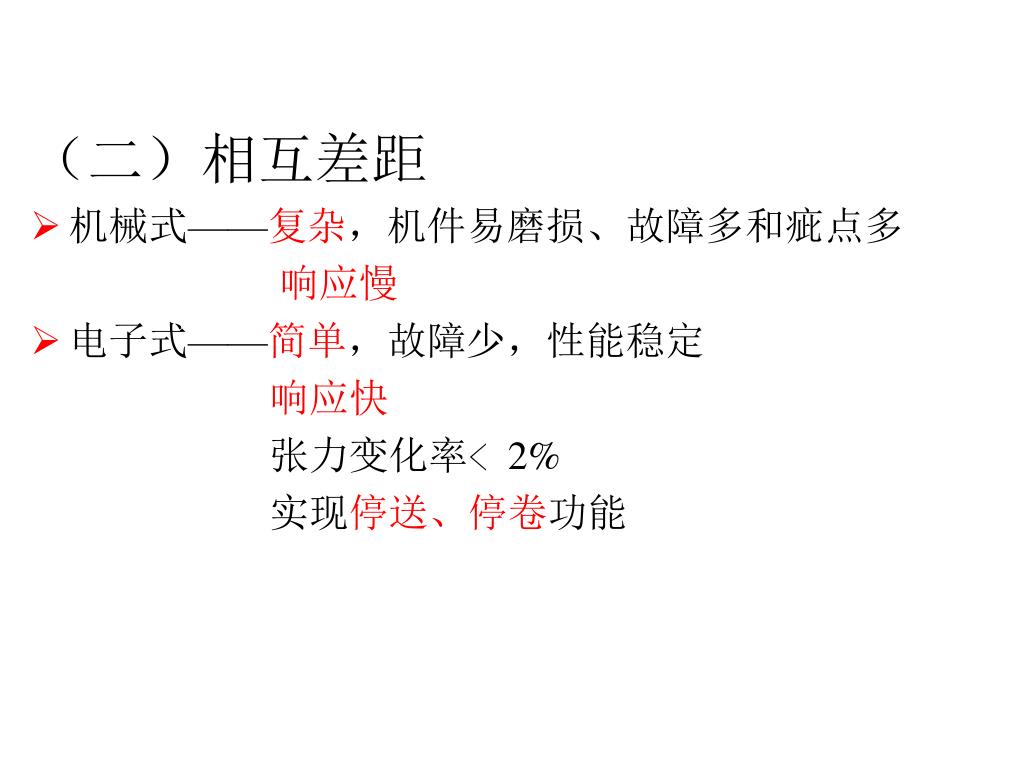

  22. （二）相互差距 • 机械式——复杂，机件易磨损、故障多和疵点多 响应慢 • 电子式——简单，故障少，性能稳定 响应快 张力变化率﹤2% 实现停送、停卷功能

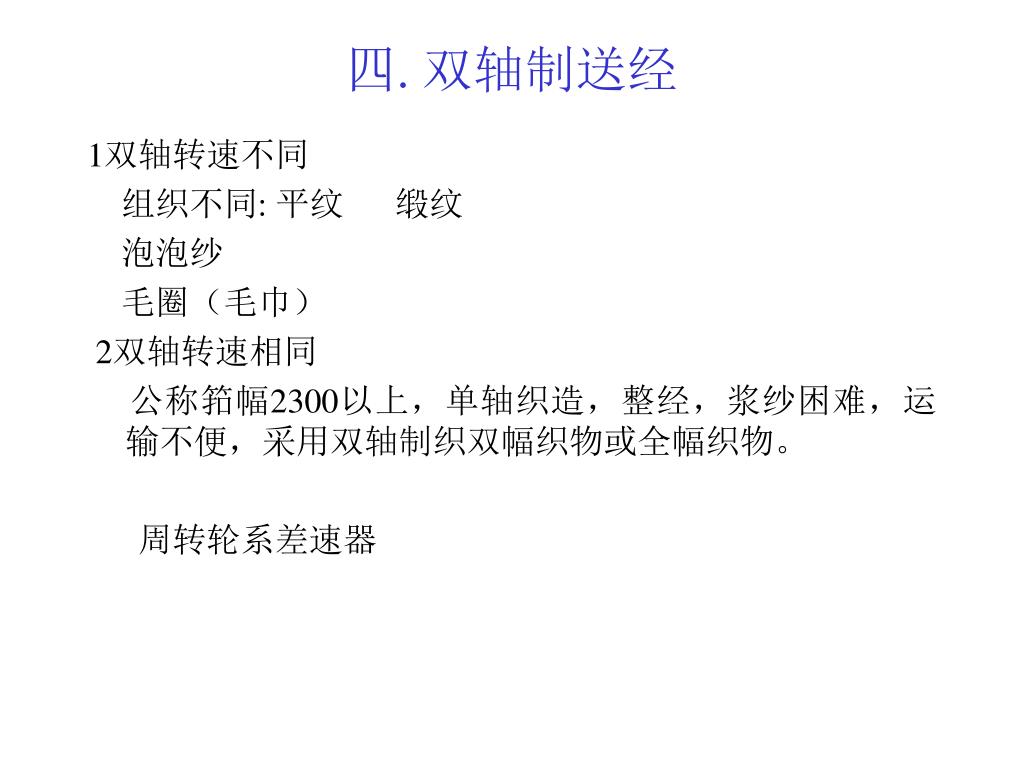

  23. 四. 双轴制送经 1双轴转速不同 组织不同: 平纹 缎纹 泡泡纱 毛圈（毛巾） 2双轴转速相同 公称筘幅2300以上，单轴织造，整经，浆纱困难，运输不便，采用双轴制织双幅织物或全幅织物。 周转轮系差速器

  24. 本章小结

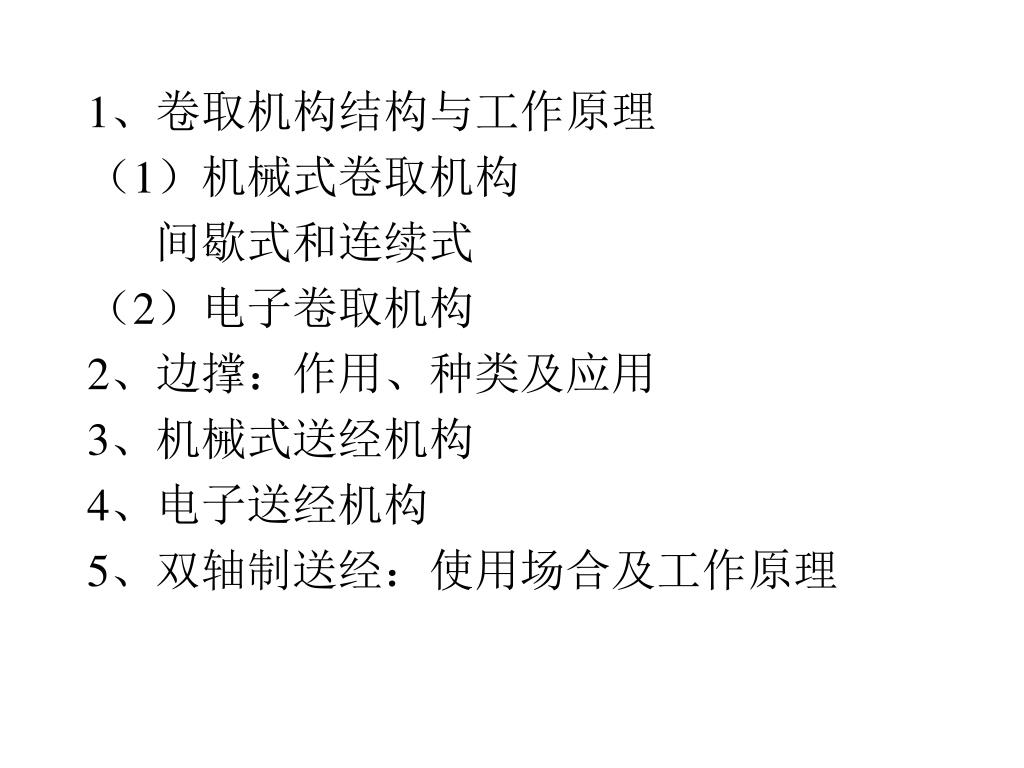

  25. 1、卷取机构结构与工作原理 （1）机械式卷取机构 间歇式和连续式 （2）电子卷取机构 2、边撑：作用、种类及应用 3、机械式送经机构 4、电子送经机构 5、双轴制送经：使用场合及工作原理
