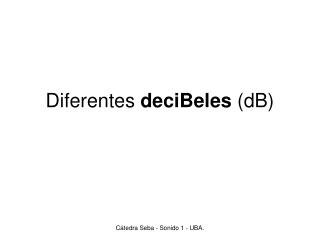

  1. Diferentes deciBeles (dB) Cátedra Seba - Sonido 1 - UBA.

  2. Tipos de dB Conocidos • dB SPL • Nivel de presión sonora • Toma su referencia en el umbral de audición (0 dB SPL= 20 µPa) • dBFS > dB FULL SCALE (Escala Completa) Cátedra Seba - Sonido 1 - UBA.

  3. El Digital: el dBFS • El Audio Digital tiene menor tolerancia a la distorsión. Se desarrolló una escala que fuera muy precisa con el Headroom disponible. • La escala completa (Full Scale) del sistema de muestreo, el máximo posible de resolución, fue tomado como referencia 0 dBFS. • Todos los valores que se utilizan en la práctica son inferiores a 0. Cátedra Seba - Sonido 1 - UBA.

  4. El Digital: el dBFS OVER: Distorsión o Limitadores 0dBFS: Escala Completa Headroom -20 dBFS: Nivel de Referencia Relación Señal / Ruido -70 dB aprox: Piso de Ruido Cátedra Seba - Sonido 1 - UBA.

  5. Piso de Ruido • La señal no deseada que produce un dispositivo electrónico en funcionamiento. • Generalmente expresado en dBu (con curvas de ponderación A o en banda completa de 20Hz a 20 KHz) • Los equipos profesionales actuales mejoran los -100 dBu. Cátedra Seba - Sonido 1 - UBA.

  6. Nivel de Referencia • El Nivel al cual el dispositivo electrónico está diseñado para operar (Nivel nominal). Generalmente equivale a 0 dBVU. • Nivel Estudios Internacionales (USA) +4 dBu (1.228 V) • Nivel Estudios Europeos +6 dBu (1.55 V) • Grabaciones Hogareñas (Consumer) -10 dBV (0.3162 V) = -7.78 dBu Cátedra Seba - Sonido 1 - UBA.

  7. Headroom • El margen de seguridad entre el nivel de referencia y el punto de distorsión del sistema de grabación. • Audio Profesional Analogico 18dB (+22 dBu) • Audio Profesional Digital 18dB (EUR) 20dB (USA) • Nivel Referencia: -18 dBFS (EUR) o -20 dBFS (USA) Cátedra Seba - Sonido 1 - UBA.

  8. Situación Alumnos Cátedra Seba - Sonido 1 - UBA.

  9. Situación Alumnos • Boom: Niveles correctos en Vúmetros, pero mucho soplido (Hiss) de fondo. • Corbatero: Niveles correctos en Vúmetros, pero se escuchaba distorsionado. Cátedra Seba - Sonido 1 - UBA.

  10. La Causa • Incompatibilidad de niveles de las señales. Cátedra Seba - Sonido 1 - UBA.

  11. Sensibilidad MICS: 2 a 60 mV/Pa(aproximadamente) Cátedra Seba - Sonido 1 - UBA.

  12. LINE IN Equipos Pro:+4 dBu Cátedra Seba - Sonido 1 - UBA.

  13. LINE IN Equipos Home: -10 dBV Cátedra Seba - Sonido 1 - UBA.

  14. 1) El Origen: el dBm • Telefonía (y pcpios de Audio Profesional): dBm • Referencia: voltaje necesario para disipar 1 miliWatt de potencia sobre equipos standarizados con terminaciones de 600 Ω • El voltaje obtenido era de 0,775 Volts Cátedra Seba - Sonido 1 - UBA.

  15. 2) El Profesional Analógico: el dBu • Basado en el dBm, el Audio Profesional toma el mismo voltaje de nivel nominal (0,775 V) Originalmente se llamó dBv y luego se cambió para evitar confusiones. • Sin carga de impedancia específica: unloaded (Sin carga, en inlglés). • Gralmente. conectores XLR o TRS (Plug 1/4” Balanceados). Cátedra Seba - Sonido 1 - UBA.

  16. 3) El Doméstico Analógico: el dBV • La industria del Audio Doméstico y Semi-Profesional tomó como referencia 1 Volt, de allí el dBV. • Generalmente utilizan conectores RCA, TRS (Plug 1/4” mono) o mini Plug. Cátedra Seba - Sonido 1 - UBA.

  17. 4) La interconexión: “+4” o “-10”? • Para mejorar la calidad de la señal que se administraba, en Audio Profesional se tomó como Nivel Nominal los +4 dBu = 1,228 V • Como los equipos Domésticos no necesitaban (y era mas caro) administrar una señal tan alta, tomaron como referencia -10 dBV = 0,316 V Cátedra Seba - Sonido 1 - UBA.

  18. 5) Equivalencias Cátedra Seba - Sonido 1 - UBA.

  19. 7) La Referencia Digital • El nivel de referencia nominal es ajustable. Generalmente en Cine y TV: -20 dBFS (o -18 dBFS) equivalen a +4 dBu dentro del dominio analógico profesional (que a la vez equivalen a 1,228 V) • En Música y Radio suele usarse un nivel nominal de -12 dBFS, correspondientes a +4 dBu. Cátedra Seba - Sonido 1 - UBA.

  20. Vúmetro (VU) • Desarrollado en 1939 por Bell Labs, CBS y NBC. • Balística lenta: Tiempo de integración de 300 ms. • Buena lectura del promedio de la señal, poco confiable para picos. Cátedra Seba - Sonido 1 - UBA.

  21. Vúmetro (VU) Cátedra Seba - Sonido 1 - UBA.

  22. PPM (Peak Program Meter) • Desarrollado en 1938 por BBC (UK). • Balística Rápida: Tiempo de integración de 10 ms. • Buena lectura de picos, difícil lectura de sonoridad promedio. • Crest Factor: La relación entre el pico real y el promedio de la señal (RMS). Generalmente unos 10-12 dBs en una señal compleja. Cátedra Seba - Sonido 1 - UBA.

  23. PPM (Peak Program Meter) Cátedra Seba - Sonido 1 - UBA.
