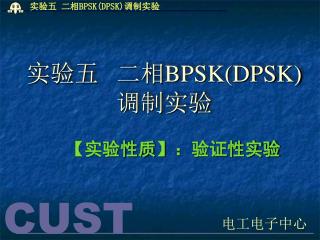

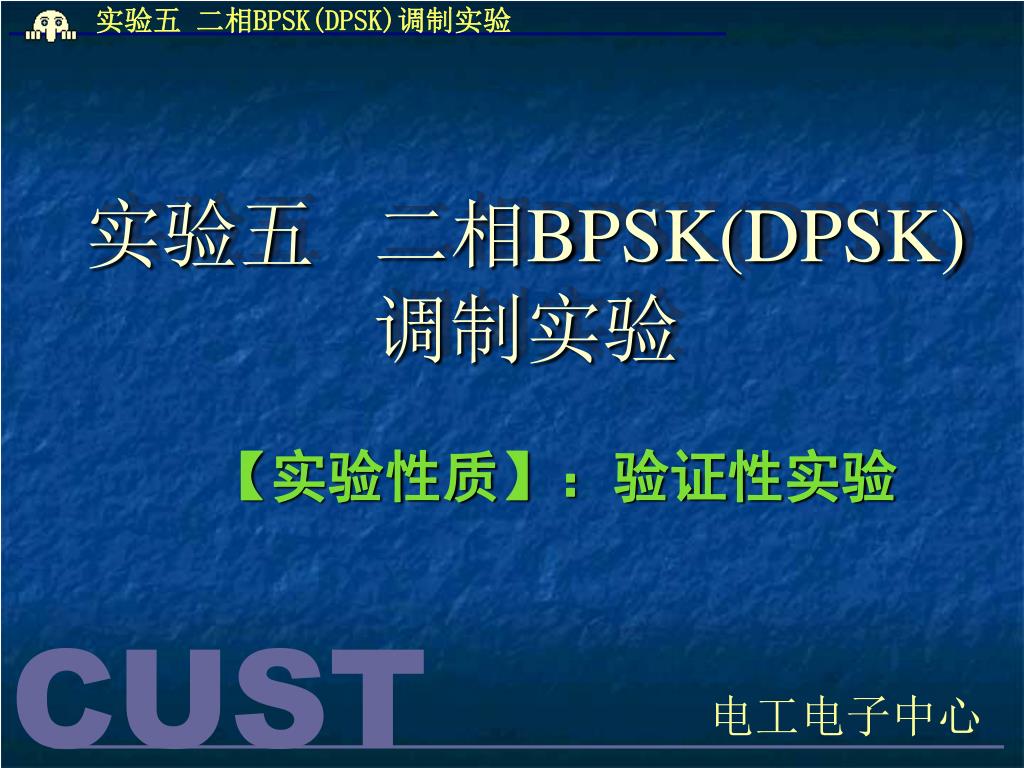

  1. 实验五 二相BPSK(DPSK)调制实验 【实验性质】：验证性实验

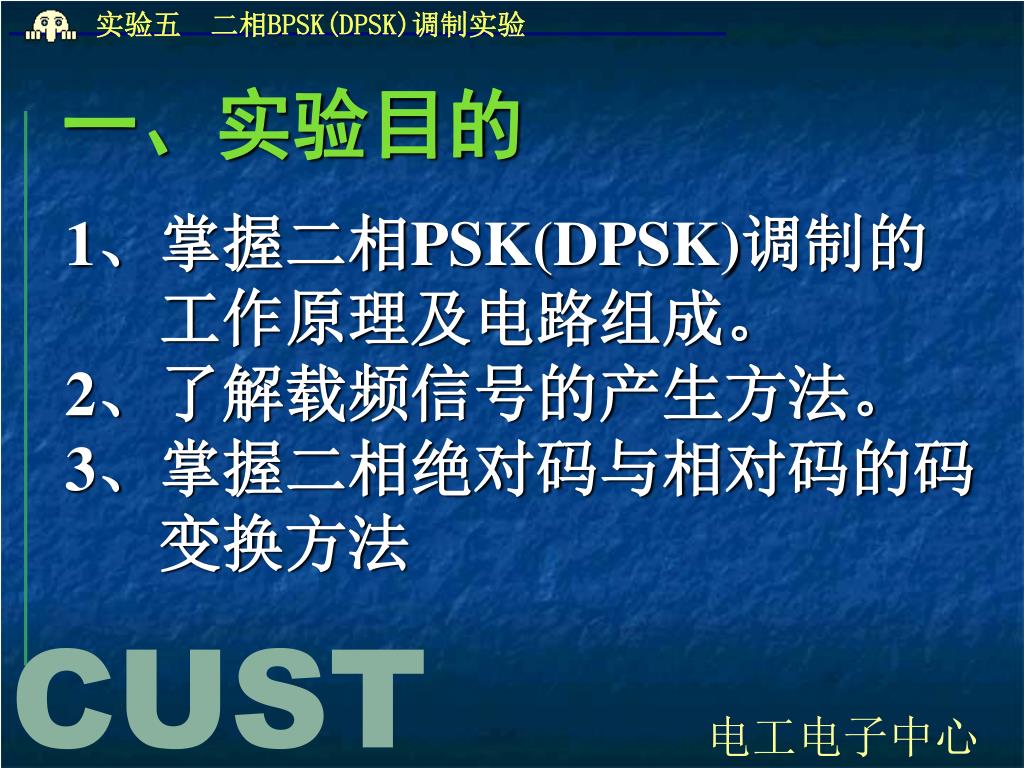

  2. 一、实验目的 • 1、掌握二相PSK(DPSK)调制的 • 工作原理及电路组成。 • 2、了解载频信号的产生方法。 • 3、掌握二相绝对码与相对码的码 • 变换方法

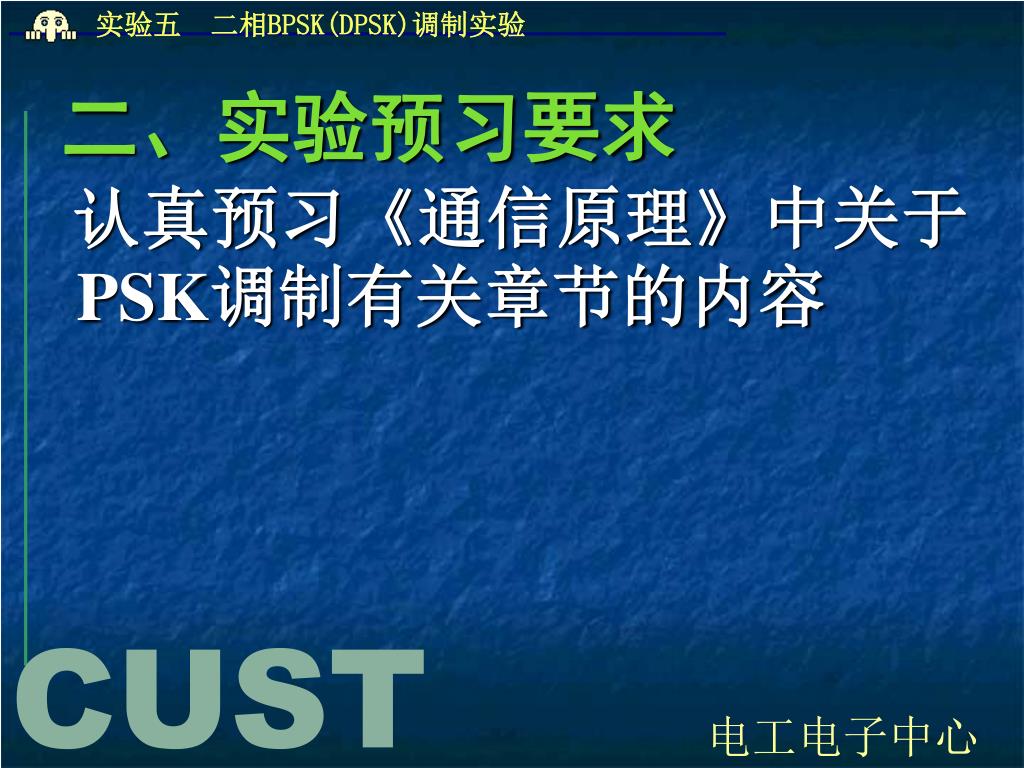

  3. 二、实验预习要求 • 认真预习《通信原理》中关于PSK调制有关章节的内容

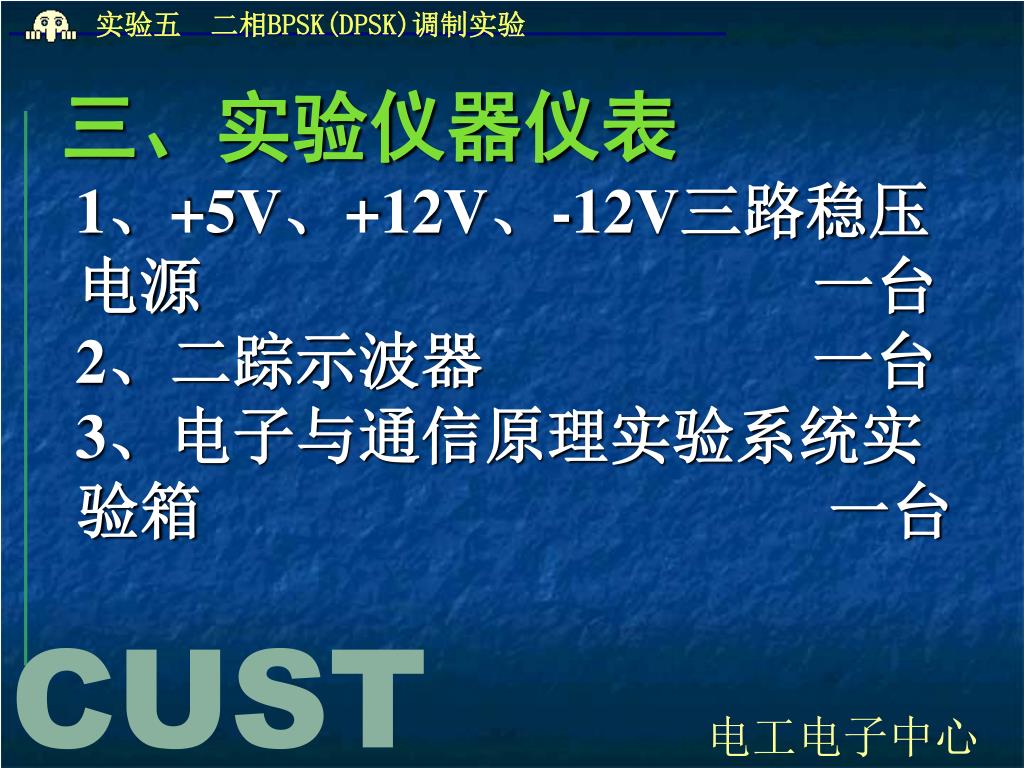

  4. 三、实验仪器仪表 • 1、+5V、+12V、-12V三路稳压 电源 一台 • 2、二踪示波器 一台 • 3、电子与通信原理实验系统实验箱 一台

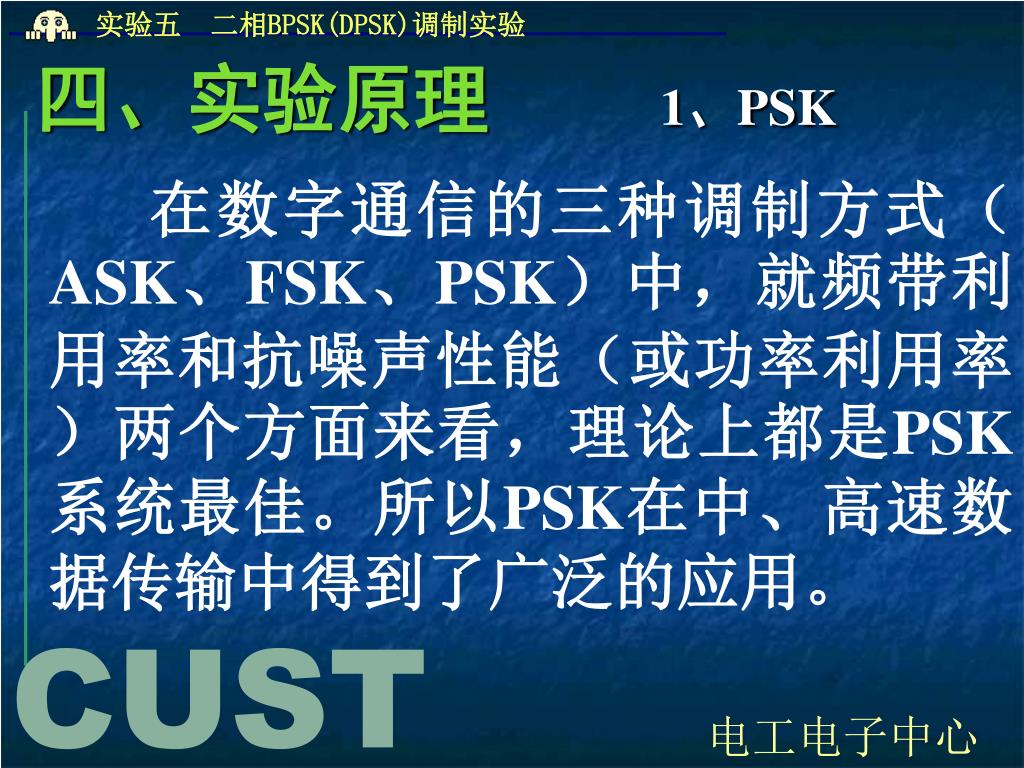

  5. 四、实验原理 1、PSK • 在数字通信的三种调制方式（ASK、FSK、PSK）中，就频带利用率和抗噪声性能（或功率利用率）两个方面来看，理论上都是PSK系统最佳。所以PSK在中、高速数据传输中得到了广泛的应用。

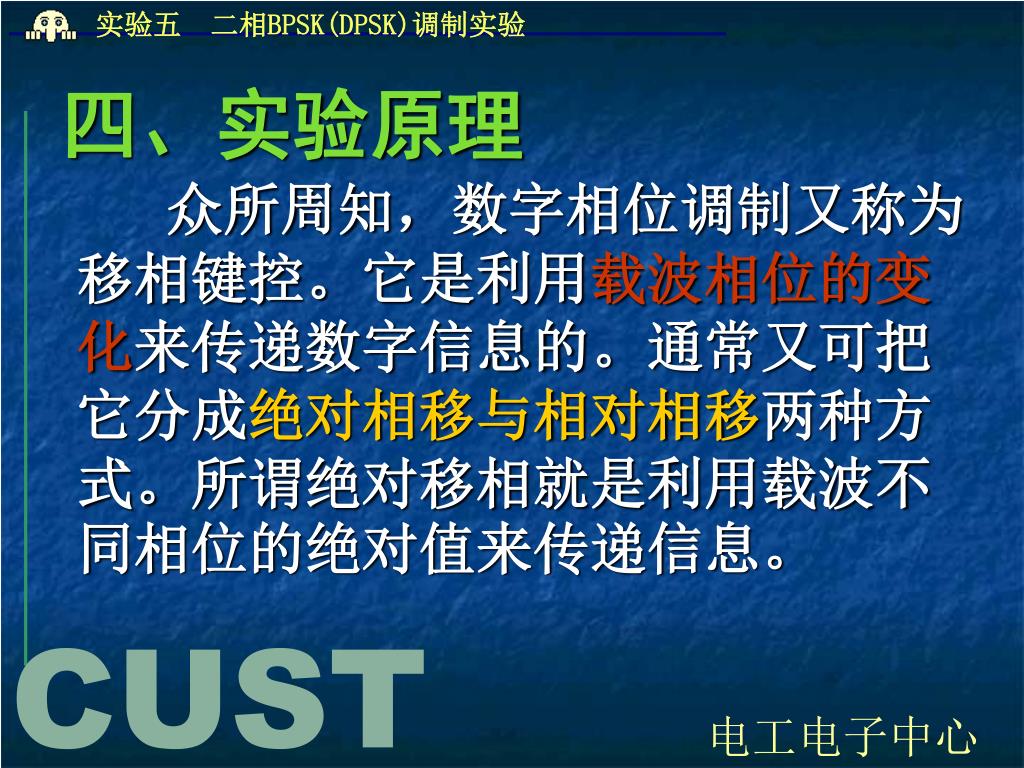

  6. 四、实验原理 • 众所周知，数字相位调制又称为移相键控。它是利用载波相位的变化来传递数字信息的。通常又可把它分成绝对相移与相对相移两种方式。所谓绝对移相就是利用载波不同相位的绝对值来传递信息。

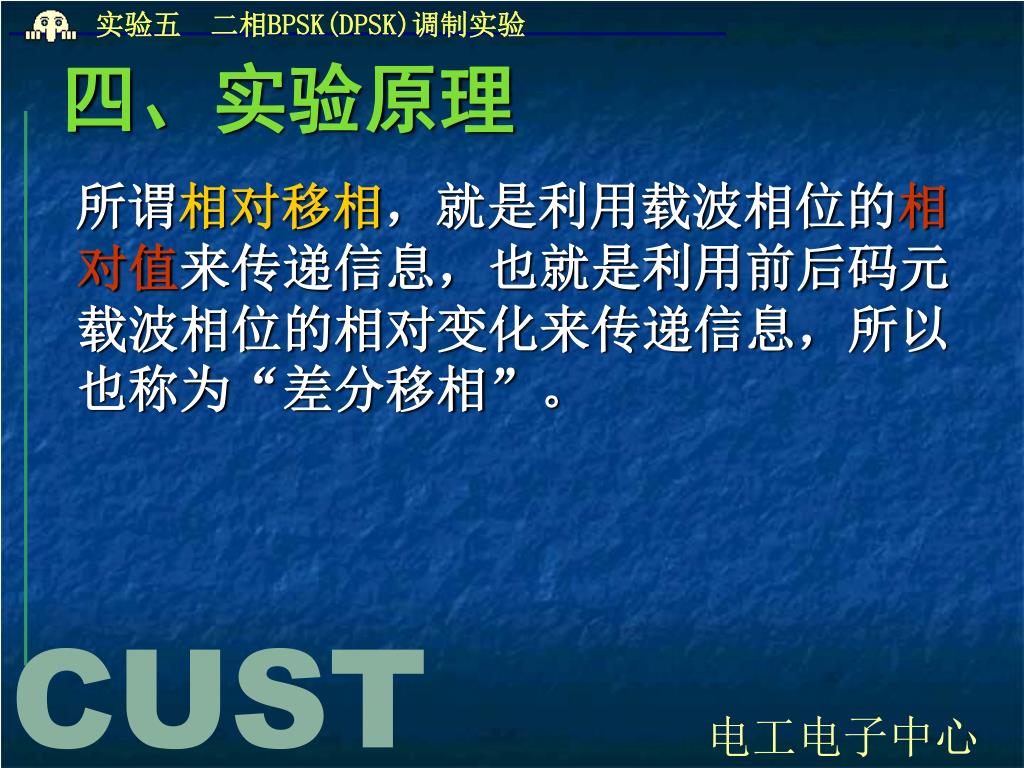

  7. 四、实验原理 • 所谓相对移相，就是利用载波相位的相对值来传递信息，也就是利用前后码元载波相位的相对变化来传递信息，所以也称为“差分移相”。

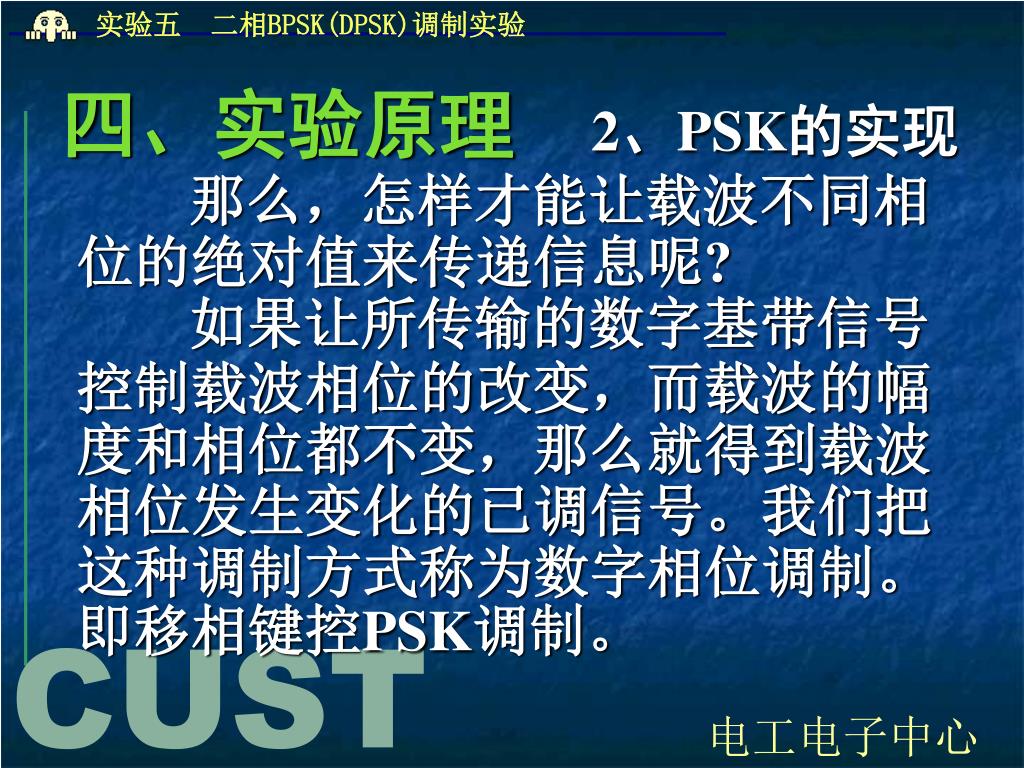

  8. 四、实验原理 2、PSK的实现 • 那么，怎样才能让载波不同相位的绝对值来传递信息呢? • 如果让所传输的数字基带信号控制载波相位的改变，而载波的幅度和相位都不变，那么就得到载波相位发生变化的已调信号。我们把这种调制方式称为数字相位调制。即移相键控PSK调制。

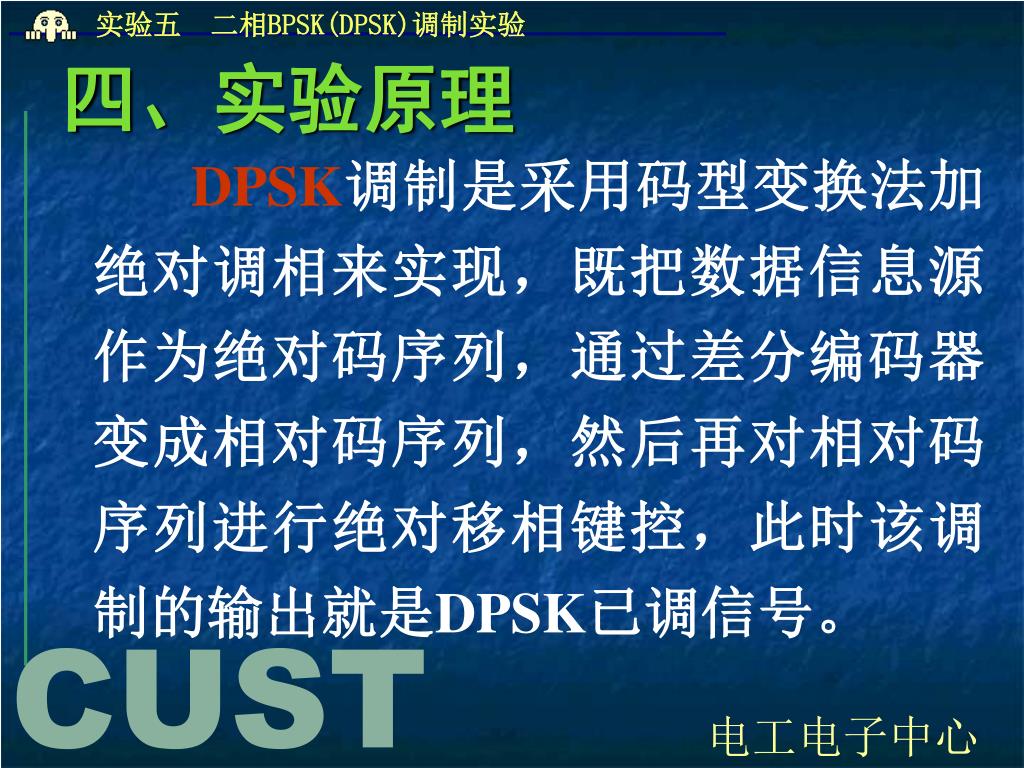

  9. 四、实验原理 • DPSK调制是采用码型变换法加绝对调相来实现，既把数据信息源作为绝对码序列，通过差分编码器变成相对码序列，然后再对相对码序列进行绝对移相键控，此时该调制的输出就是DPSK已调信号。

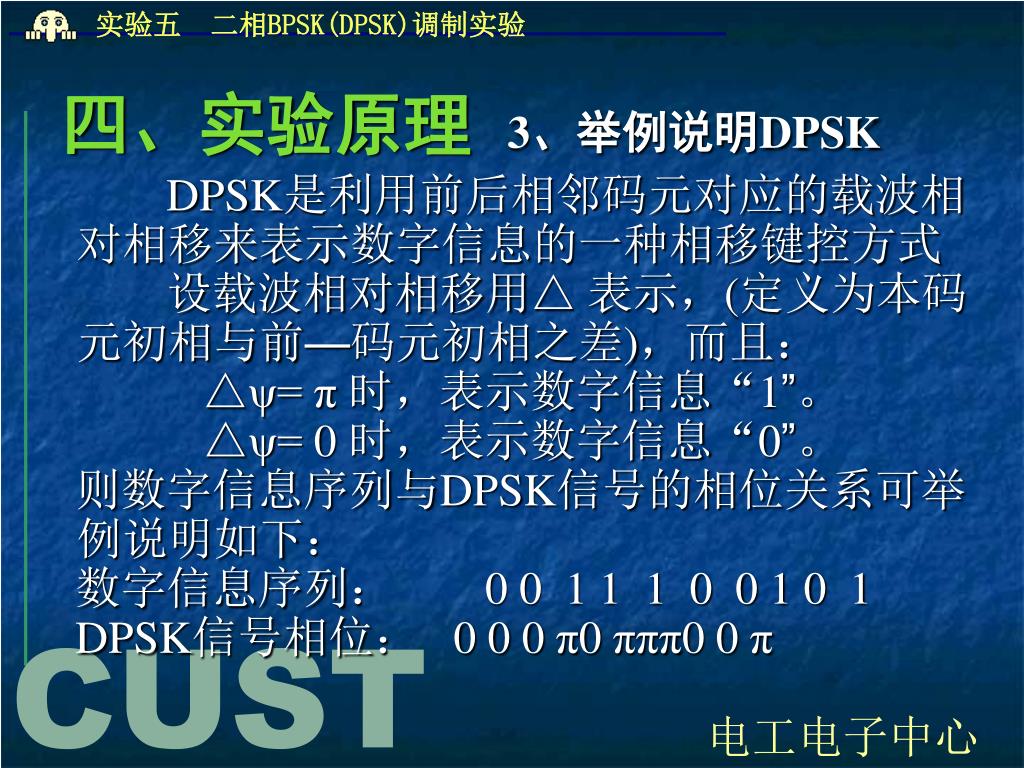

  10. 四、实验原理 3、举例说明DPSK • DPSK是利用前后相邻码元对应的载波相对相移来表示数字信息的一种相移键控方式 • 设载波相对相移用△ 表示，(定义为本码元初相与前—码元初相之差)，而且： • △ψ= π 时，表示数字信息“1”。 • △ψ= 0 时，表示数字信息“0”。 • 则数字信息序列与DPSK信号的相位关系可举例说明如下： • 数字信息序列： 0 0 1 1 1 0 0 1 0 1 • DPSK信号相位： 0 0 0 π0 πππ0 0 π

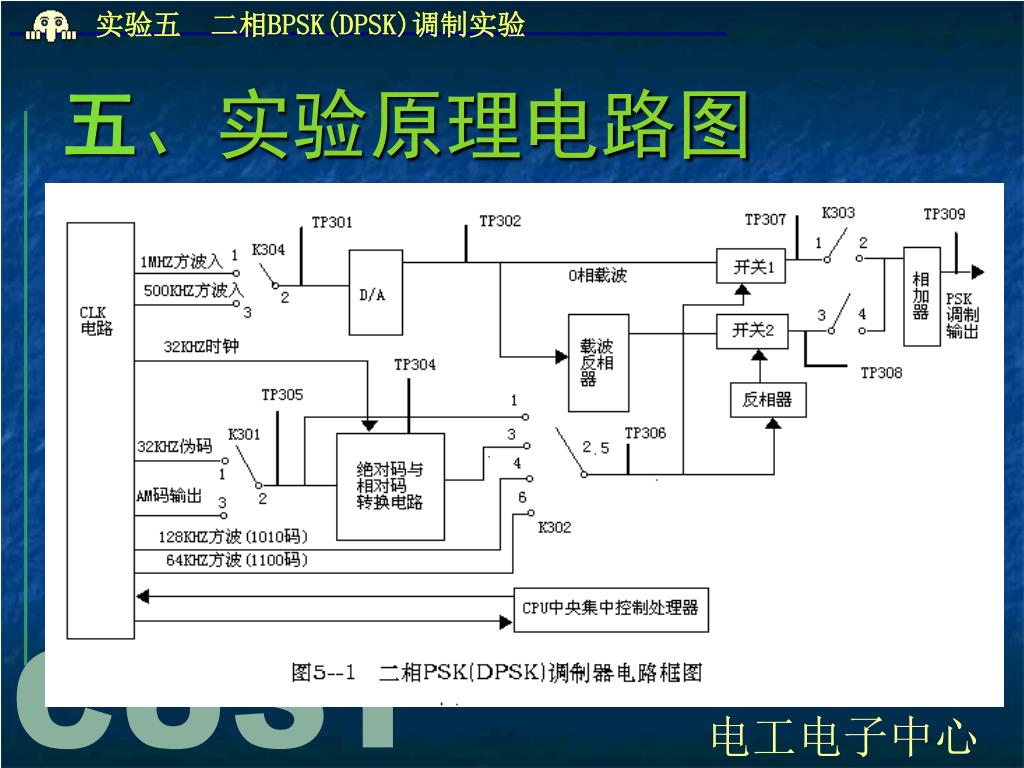

  11. 五、实验原理电路图

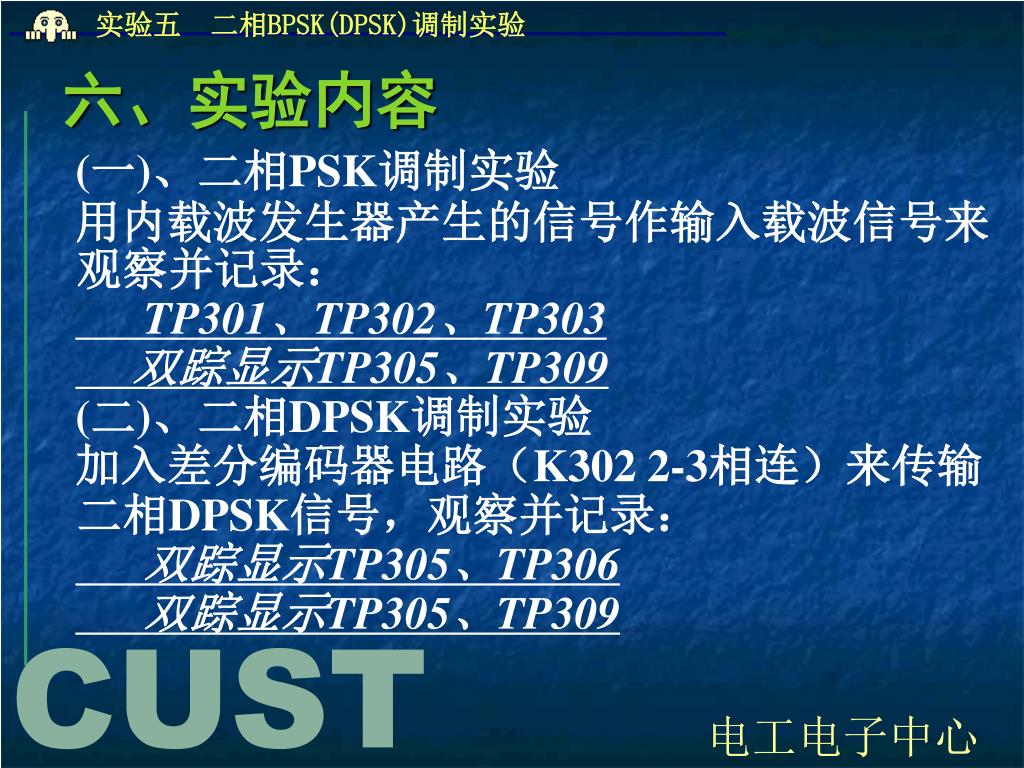

  12. 六、实验内容 • (一)、二相PSK调制实验 • 用内载波发生器产生的信号作输入载波信号来观察并记录： • TP301、TP302、TP303 • 双踪显示TP305、TP309 • (二)、二相DPSK调制实验 • 加入差分编码器电路（K302 2-3相连）来传输二相DPSK信号，观察并记录： • 双踪显示TP305、TP306 • 双踪显示TP305、TP309

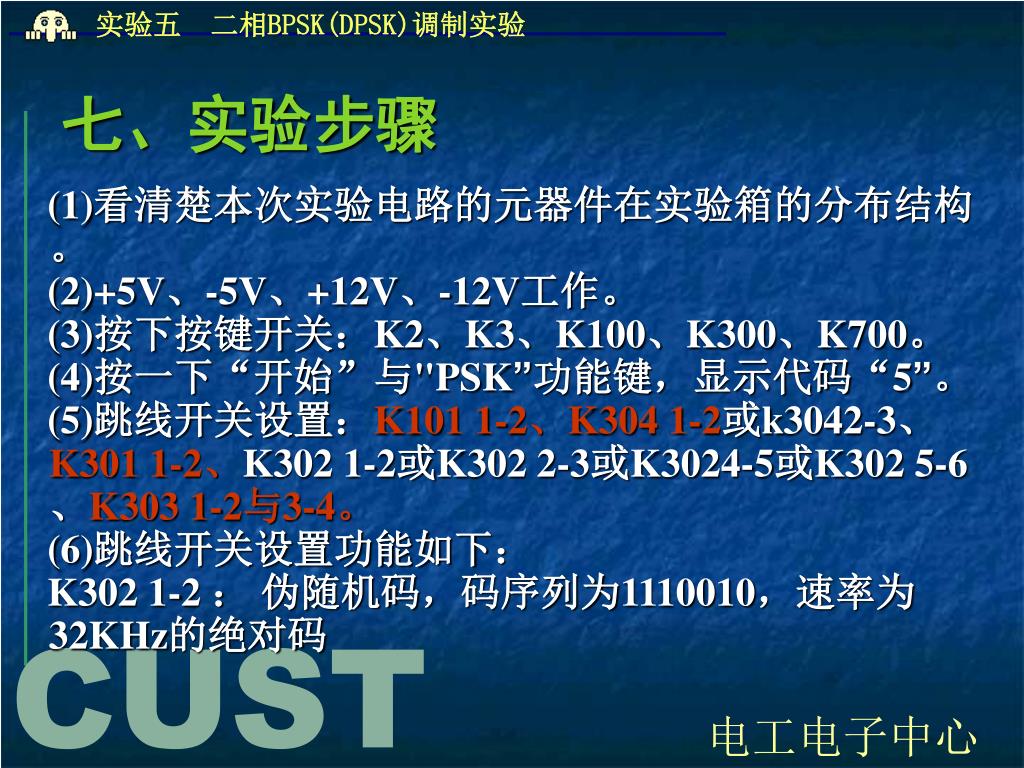

  13. 七、实验步骤 • (1)看清楚本次实验电路的元器件在实验箱的分布结构。 • (2)+5V、-5V、+12V、-12V工作。 • (3)按下按键开关：K2、K3、K100、K300、K700。 • (4)按一下“开始”与"PSK”功能键，显示代码“5”。 • (5)跳线开关设置：K101 1-2、K304 1-2或k3042-3、K301 1-2、K302 1-2或K302 2-3或K3024-5或K302 5-6、K303 1-2与3-4。 • (6)跳线开关设置功能如下： • K302 1-2 ： 伪随机码，码序列为1110010，速率为32KHz的绝对码

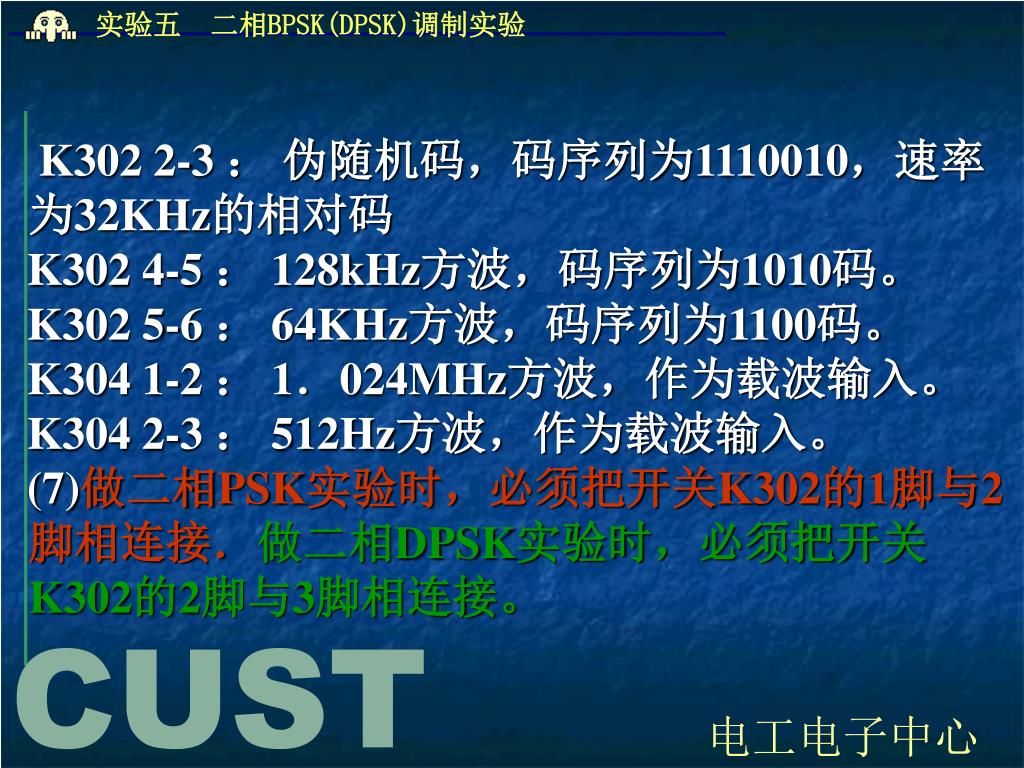

  14. K302 2-3 ： 伪随机码，码序列为1110010，速率为32KHz的相对码 • K302 4-5 ： 128kHz方波，码序列为1010码。 • K302 5-6 ： 64KHz方波，码序列为1100码。 • K304 1-2 ： 1．024MHz方波，作为载波输入。 • K304 2-3 ： 512Hz方波，作为载波输入。 • (7)做二相PSK实验时，必须把开关K302的1脚与2脚相连接．做二相DPSK实验时，必须把开关K302的2脚与3脚相连接。

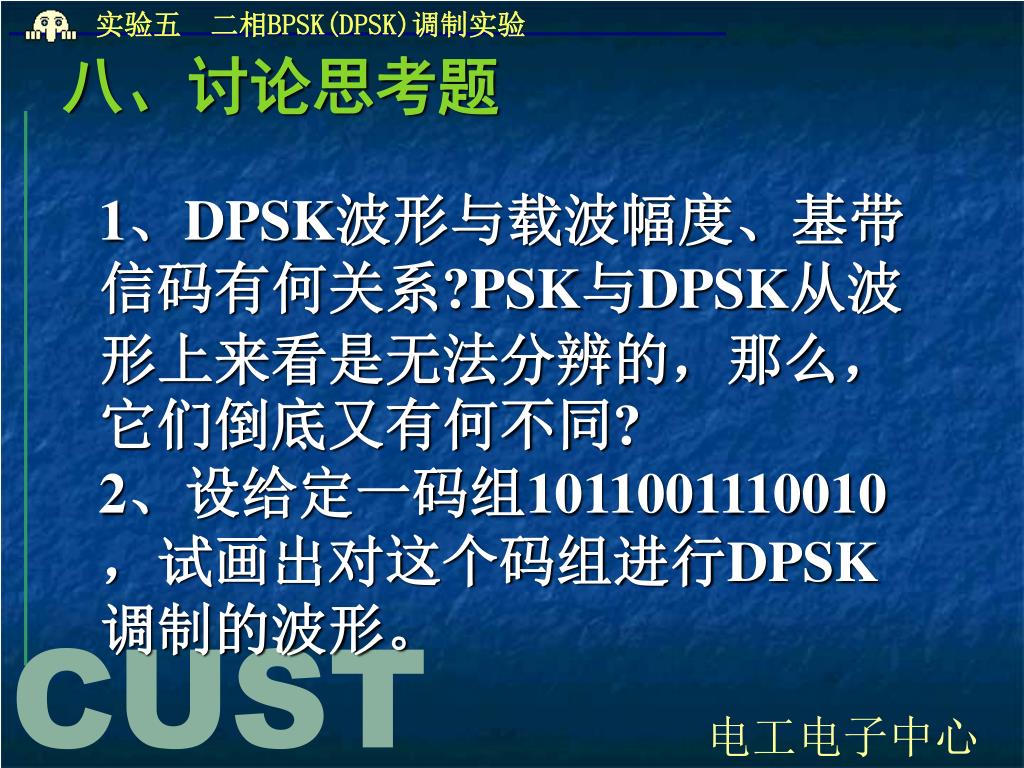

  15. 八、讨论思考题 • 1、DPSK波形与载波幅度、基带信码有何关系?PSK与DPSK从波形上来看是无法分辨的，那么，它们倒底又有何不同? • 2、设给定一码组1011001110010，试画出对这个码组进行DPSK调制的波形。

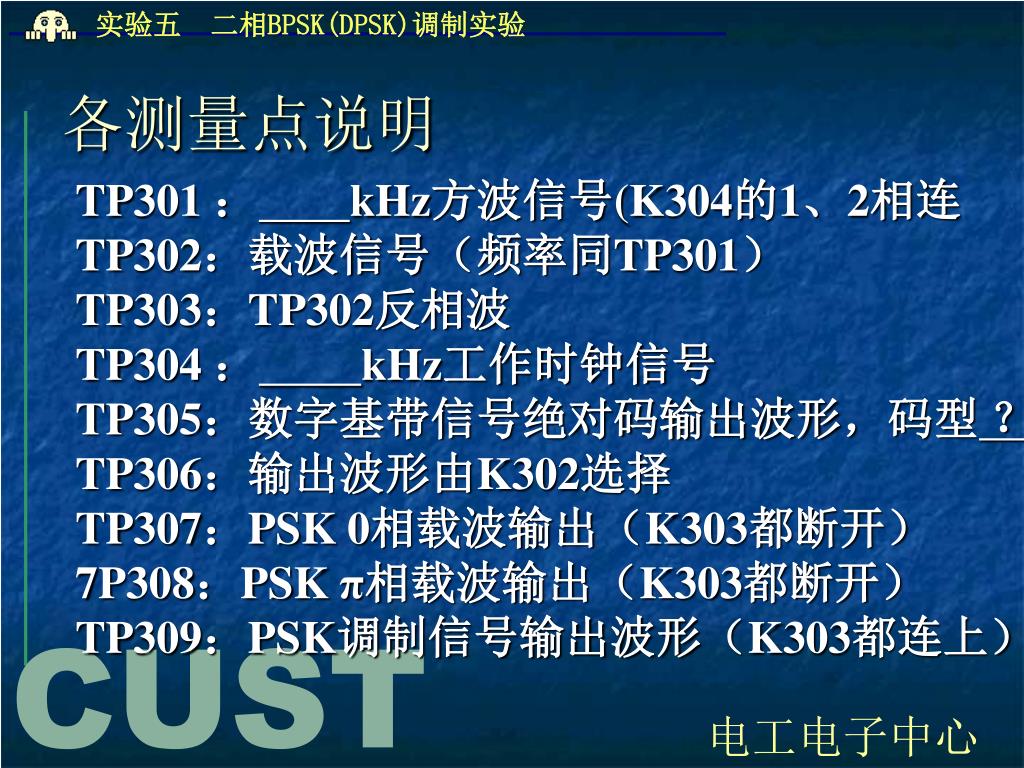

  16. 各测量点说明 • TP301 ：kHz方波信号(K304的1、2相连 • TP302：载波信号（频率同TP301） • TP303：TP302反相波 • TP304 ：kHz工作时钟信号 • TP305：数字基带信号绝对码输出波形，码型 ？ • TP306：输出波形由K302选择 • TP307：PSK 0相载波输出（K303都断开） • 7P308：PSK π相载波输出（K303都断开） • TP309：PSK调制信号输出波形（K303都连上）
