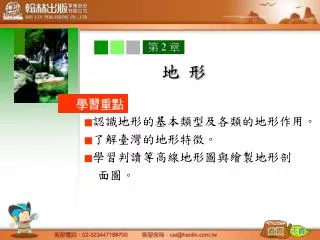

  1. 第 2 章 地 形 ■認識地形的基本類型及各類的地形作用。 ■了解臺灣的地形特徵。 ■學習判讀等高線地形圖與繪製地形剖 面圖。

  2. 地形作用 • 地形作用是指改變地表形貌的力量。 • 外營力 • 發生於地球表面。 • 包括風化、侵蝕、崩 塌及堆積作用。　　 ▲照1-2-10 侵蝕作用

  3. 關鍵詞 風化作用 岩石因遭風吹雨打，逐漸改變組成或組織，日漸鬆軟，最後在原處崩解的過程。 侵蝕作用 岩石或土壤被水、風等外營力帶離原地。

  4. 關鍵詞 堆積作用 上土石阻斷河道 移動的土石停止運動的現象，通常可以將低窪的地形逐漸填平。

  5. 關鍵詞 崩塌作用 岩石或土壤受到重力牽引而向下運動，即一般所說的山崩、地滑、土石流等。

  6. 內營力 • 能量來自地球內部 • 包括火山作用或地殼變動。 ▲ 火山作用 ▲ 地殼變動

  7. 臺灣島上的地形作用力 • 歐亞大陸板塊及菲律賓海板塊的擠壓，將原本 位在海底的堆積物推出海面所形成。 • 島上主要山脈的走向，反映了來自東南方的擠壓力。 • 臺灣島北部的火山及許多的外島，是火山活動的傑作。 • 內營力加上外營力作用，造就臺灣各式各樣的地形。

  8. 台灣的地形特徵 • 地勢高聳陡峻 • 山地多平地少 高度三千公尺以上 的山峰超過兩百座 玉山主峰位於南投縣、嘉義縣及高雄縣三縣交界，是臺灣第一高峰。

  9. 台灣的地形特徵 • 河川東、西分流，長度 短、坡降大 • 山區河流下切作用劇烈， 常形成的峽谷地形

  10. 高原 山地 地表的形貌，依據相對高度的大小和地面構成的形狀，大致上可分為山地、丘陵、平原、高原、台地和盆地等基本類型 丘陵 地形類型 台地 圖 1-2-15地形基本類型 示意圖 盆地 平原

  11. 以海平面為基準，測量得到的高度，稱為海拔高度，又稱絕對高度，圖中甲地的絕對高度為1000公尺。以海平面為基準，測量得到的高度，稱為海拔高度，又稱絕對高度，圖中甲地的絕對高度為1000公尺。 關鍵詞 海拔高度

  12. 關鍵詞 　 相對高度是指所設定的地區內，最高點與最低點之間的高度差。圖中甲、乙兩地間的相對高度為1000公尺。 相對高度

  13. 台地 台地外型與高原相似，但面積不及高原，大小與丘陵類似。 山地 山地是高於鄰近地面，起伏明顯的地形，其中相對高度達數百公尺(一般以五、六百公尺為準)以上，坡度較為陡峭者 丘陵 丘陵是高於鄰近地面，坡度較緩者。 圖 1-2-15地形基本類型示意圖 山地 丘陵 台地

  14. 高原 高原為頂部廣闊平坦，四周陡峭，相對高度較大，與山地相近。 盆地 盆地的周緣是由較高的地形所環繞，中間低窪而平緩，形狀像是一個水盆。 平原 平原是相對高度很小，低而平緩的地面。 圖 1-2-15地形基本類型示意圖 高原 盆地 平原

  15. 地形類型 • 臺灣地形分布 • 山地分布於本島中央偏東 • 中央山脈 • 玉山山脈 • 雪山山脈 • 阿里山山脈 • 海岸山脈

  16. 地形類型 • 臺灣地形分布 • 丘陵和台地主要位於山地的西側， 自北向南呈帶狀分布。 • 林口臺地 • 桃園臺地 • 后里臺地 • 大肚臺地 • 八卦臺地

  17. 地形類型 • 臺灣地形分布 • 近海的低地或大型河谷呈平原地形，西南部的嘉南平原面積最大，是臺灣的農業生產中心。 ▲圖1-2-19宜蘭平原

  18. 地形類型 • 臺灣地形分布 • 臺北盆地、臺中盆地及埔里盆地是臺灣主要的盆地。

  19. 等高線地形圖的使用 圖1-2-21　地形立體模型／優點是可以很具體的呈現地表高低起伏的樣貌，但缺點是較占空間，且攜帶不便。 地表形貌高低起伏的表現方式有許多種，像是地形立體模型、等高線地形圖。 ▲圖1-2-22綠島的等高線地形圖

  20. 認識等高線地形圖： (一) 等高線是地表上相同海 拔高度的地點所連接 而成的閉合曲線。 (二) 等高線上會標出高度 值，根據數值推算圖上 任何一點的海拔高度。 ▲圖1-2-22綠島的等高線地形圖

  21. 認識等高線地形圖： (三) 觀察等高線地形圖中等高線分布的疏密程度，可以判斷實際地形坡度的陡緩。在同一張等高線地形圖中，等高線分布愈密集的地方，代表坡度愈陡，反之愈緩。

  22. 認識等高線地形圖： (四)等高線橫越河谷或山脊時均會呈線Ｖ字型的彎曲型態。 在山脊部分，Ｖ字型彎曲的等高線其頂點會指向海拔高度較低的地方 在河谷部分，Ｖ字型彎曲的等高線其頂點指向海拔高度較高的地方

  23. 地形剖面圖 　　利用等高線地形圖所提供的地理資料，可以進一步繪製地形剖面圖，它能更清楚地呈現地表的起伏陡緩。 剖面線

  24. 地形剖面圖的繪製步驟一： 在等高線地形圖上畫出一條剖面線，沿此線下方放置一張空白紙或方格紙。畫出一條長度與剖面線相等的平行水平軸與垂直的高度軸，並按適當的比例尺，在高度軸上標示高度。 步驟一

  25. 地形剖面圖的繪製步驟二： 沿著剖面線和等高線的各個交點，畫垂直線到相對應的高度上，並標點。 步驟二

  26. 地形剖面圖的繪製步驟三： 將所有高度的標點以平滑的曲線連起來，並在適當位置標註地物名稱、比例尺、剖面線走向。 步驟三

  27. 動動腦 • 喜馬拉雅山、臺灣島，原本都是海裡的沈積物，現在卻成為陸地，主要是由哪一種營力引起？ 內營力

  28. 動動腦 • 臺灣東部太魯閣國家公園的峽谷地形，主要由哪一種外營力作用而成？ 河流侵蝕作用

  29. 動動腦 • 若要繪製地形剖面圖，需要哪種地形圖作為資料? 等高線地圖
