ทีเอชอีกิฟ กรอบแนวทางเพื่อการเชื่อมโยงข้อมูลรัฐบาลอิเล็กทรอนิกส์

1. ทีเอชอีกิฟกรอบแนวทางเพื่อการเชื่อมโยงข้อมูลรัฐบาลอิเล็กทรอนิกส์ทีเอชอีกิฟกรอบแนวทางเพื่อการเชื่อมโยงข้อมูลรัฐบาลอิเล็กทรอนิกส์ Thailand e-Government Interoperability Frameworks (TH e-GIF) โดย ดร.ชุมพล บุญมี สถาบันวิจัยและให้คำปรึกษาแห่งมหาวิทยาลัยธรรมศาสตร์

2. ความจำเป็นและ ปัญหาของการอินเตอร์อ๊อพ

3. ความสำคัญของข้อมูลและระบบข้อมูลความสำคัญของข้อมูลและระบบข้อมูล ใช้ในการให้บริการ สะดวก รวดเร็ว ถูกต้อง ใช้ในการบริหารราชการ คาดการณ์ นโยบาย วางแผน ตัดสินใจ … ข้อมูลและระบบข้อมูล ข้อมูลและระบบข้อมูล เป็น เครื่องมือ ที่มีประสิทธิภาพสูง ในการ บริหารราชการและการให้บริการประชาชน

4. ข้อมูลถูกจัดเก็บกระจัดกระจายข้อมูลถูกจัดเก็บกระจัดกระจาย ระบบข้อมูลของหน่วยงานภาครัฐ กับการดำเนินชีวิตของประชาชน แรงงาน ศึกษา สาธารณสุข สาธารณสุข องค์กร วิชาชีพ กลุ่ม อาชีพ องค์กร แรงงาน โดยปกติแต่ละหน่วยงาน/องค์กรจัดเก็บ ข้อมูลเฉพาะที่จำเป็นต่อการบริหารราชการ และการให้บริการประชาชนเท่านั้น อนาคต? ไม่มีหน่วยงานใดเก็บข้อมูล ได้ครบถ้วน ครอบคลุมทุกมิติ ทุกด้าน ทุกความต้องการได้

5. การใช้ข้อมูลร่วมกันระหว่างหน่วยงานการใช้ข้อมูลร่วมกันระหว่างหน่วยงาน กรมก เพื่อบริหารราชการและ ให้บริการประชาชนได้ อย่างมีประสิทธิภาพ อาจต้องใช้ข้อมูลที่จัดเก็บ โดยหน่วยงานอื่นมาประกอบ บริหารราชการ Std.2 Std.1 คาดการณ์ วางแผน นโยบาย และตัดสินใจ เจ้าหน้าที่ บริการประชาชน สะดวก รวดเร็ว ถูกต้อง ประชาชน กรมค สำนัก กระทรวง Std.9 Std.6 Std.7 Std.8 Std.10 Std.11

6. การสื่อความด้วยเสียง (การสนทนา โทรศัพท์ ประชุมหารือ) สะดวก (ใช้หูฟัง) แต่การจัดเก็บ และบริหารจัดการ ทำได้ยาก ช้า และไม่สามารถประมวลผลอัตโนมัติ เอกสารกระดาษ สะดวก (ใช้ตาอ่าน) จัดเก็บและบริหารจัดการได้อย่างเป็นระบบ ช้ากว่า และไม่สามารถประมวลผลอัตโนมัติ เอกสารอิเล็กทรอนิกส์ ยังไม่ค่อยสะดวกมากนัก (ต้องใช้เครื่องมือที่ไม่คุ้นเคย) จัดเก็บและบริหารจัดการได้อย่างเป็นระบบ รวดเร็ว อัตโนมัติ ประสิทธิภาพสูง รูปแบบการแลกเปลี่ยนและใช้ข้อมูลร่วมกัน ไอทีเป็นเครื่องมือ ไม่ใช่แก้วสารพัดนึก

7. เสียงเบาเกินไป พูดเร็วหรือช้าเกินไป ใช้ภาษาที่แตกต่างกัน การแบ่งวรรคตอนที่ไม่เหมาะสม ไม่รู้วิธีการในการติดต่อสื่อสาร (เช่น ไม่รู้หมายเลขโทรศัพท์) นิยามความหมายข้อมูลแต่ละรายการไม่เหมือนกัน ลำดับขั้นตอนการสื่อความเข้ากันไม่ได้ … ปัญหาการสื่อสารกรณีพูดคุยด้วย เสียง การศึกษาและการฝึกฝน

8. ตัวอักษรมองเห็นไม่ชัดเจนตัวอักษรมองเห็นไม่ชัดเจน ตัวอักษรเขียนหวัดเกินไปอ่านยาก ไม่รู้ที่อยู่เพื่อส่งเอกสาร ใช้ภาษาหรือคำศัพธ์ที่ไม่เข้าใจกัน รูปแบบเอกสารที่ไม่ถูกต้อง นิยามความหมายข้อมูลแต่ละรายการไม่เหมือนกัน ลำดับขั้นตอนการสื่อความเข้ากันไม่ได้ … ปัญหาการสื่อสารข้อมูลกรณีใช้เอกสาร กระดาษ การศึกษาและการฝึกฝน

9. ระบบเครือข่ายใช้มาตรฐานไม่เหมือนกันระบบเครือข่ายใช้มาตรฐานไม่เหมือนกัน การเข้ารหัสตัวอักษรและ/หรือภาพใช้มาตรฐานไม่เหมือนกัน รูปแบบข้อความอิเล็กทรอนิกส์ใช้มาตรฐานไม่เหมือนกัน ไม่รู้ที่อยู่หรือจุดติดต่อทางอิเล็กทรอนิกส์ (Access point หรือ URL) รูปแบบเอกสารใช้มาตรฐานไม่เหมือนกัน ไม่รู้รูปแบบเอกสารอิเล็กทรอนิกส์ที่ถูกต้อง นิยามความหมายข้อมูลแต่ละรายการไม่เหมือนกัน ลำดับขั้นตอนการรับส่งข้อความใช้มาตรฐานไม่เหมือนกัน e e ปัญหาการสื่อสารกรณีใช้เอกสาร อิเล็กทรอนิกส์ A B กฎกติการร่วมใน การพัฒนาระบบ

10. ปัญหาอินเตอร์อ๊อพมีในหลายมิติปัญหาอินเตอร์อ๊อพมีในหลายมิติ Policy/decision นโยบาย ผู้บริหาร Procedure 5 กระบวนการ ระดับกลาง ระดับปฏิบัติ Data Set 4 โมเด็ลข้อมูล 3 มาตรฐานXML XML Schema บริหารเซอร์วิส 2 Service Registry จนท.สารสนเทศ 1 Technical Standards จนท.เครือข่าย ผู้พัฒนาระบบ

11. แต่ละองค์กรพัฒนาระบบสารสนเทศ โดยใช้หลักการวิธีการและข้อกำหนดที่แตกต่างกัน ทำให้การแลกเปลี่ยนข้อมูล การใช้ข้อมูลร่วมกัน หรือ การปฏิบัติการร่วมทางอิเล็กทรอนิกส์ทำได้ยาก ไม่มีกฎกติการ่วมในการบริหารจัดการ ทำให้ข้อมูลไม่มีความเป็นเอกภาพ ข้อมูลถูกประมวลผลและได้ผลลัพธ์ที่แตกต่างกัน มีแนวโน้มของการขึ้นอยู่กับผู้ผลิตซอฟต์แวร์รายใดรายหนึ่ง ขาดความโปร่งใสของระบบข้อมูล ไม่สามารถพัฒนาได้อย่างต่อเนื่อง ในที่สุดอาจลุกลามกลายเป็นอุปสรรคในการพัฒนารัฐบาลอิเล็กทรอนิกส์ด้านต่างๆ สรุปปัญหาของการบูรณาการเชื่อมโยงข้อมูล

12. CC CC BIE BIE BIE BIE ตัวอย่าง ชุดข้อมูล บุคคล ที่อยู่ Std.1 Std.1 ที่อยู่ ตามทะเบียนบ้าน รหัสประจำบ้าน ID บ้านเลขที่ Text หมู่ที่ ID ตำบล ID อำเภอ ID จังหวัด ID บุคคลประชาชนไทย เลขประจำตัวประชาชน ID คำนำหน้าชื่อ Code ชื่อตัว Text ชื่อสกุล Text เพศ Code ที่อยู่ตามทะเบียนบ้านที่อยู่ ตามทะเบียนบ้าน Std.2 Std.1 บุคคล แรงงาน เลขประจำตัวประชาชน ID คำนำหน้าชื่อ Code ชื่อตัว Text ชื่อสกุล Text เพศ Code อายุ Code ที่อยู่ติดต่อได้ ที่อยู่ ติดต่อได้ ที่อยู่ ที่ติดต่อได้ ชื่ออาคาร Text ชั้นที่ Text บ้านเลขที่ Text ตำบล ID … รหัสไปรษณีย์ ID

13. CC QDT QDT QDT QDT ตัวอย่าง รหัสและความหมายข้อมูล ขนาดสถานประกอบการ Std.1 ขนาดสถานประกอบการ (บริบท 1) 01: ขนาดเล็ก จำนวนลูกจ้างตั้งแต่ 1 คนถึง 100 คน 02: ขนาดกลาง จำนวนลูกจ้างตั้งแต่ 101 คนถึง 1000 คน 03: ขนาดใหญ่จำนวนลูกจ้างมากกว่า 1000 คน ขนาดสถานประกอบการ (บริบท 2) A: ขนาดเล็ก ทุนจดทะเบียน ไม่เกิน 5 แสนบาท B: ขนาดกลาง ทุนจดทะเบียน 500,000 ถึง 2 ล้านบาท C: ขนาดใหญ่ทุกจดทะเบียน 2 ล้านบาทขึ้นไป Std.2 ขนาดสถานประกอบการ (บริบท 3) 1: ขนาดเล็ก เครื่องจักรกำลังรวมน้อยกว่า 10 แรงม้า 2: ขนาดกลาง เครื่องจักรกำลังรวมตั้งแต่ 11 ถึง 50 แรงม้า 3: ขนาดใหญ่เครื่องจักรกำลังรวมมากกว่า 50 แรงม้า Std.3 ขนาดสถานประกอบการ (บริบท 4) 1: ขนาดเล็ก พื้นที่เพาะปลูกรวมน้อยกว่า 5 ไร่ 2: ขนาดกลาง พื้นที่เพาะปลูกรวมตั้งแต่ 5 ไร่ ถึง 100 ไร่ 3: ขนาดใหญ่ พื้นที่เพาะปลูกรวม 100 ไร่ขึ้นไป Std.4

14. ทีเอช อีกีฟ : TH e-GIF Interoperability = Inter + Operate + Ability ความสามารถในการปฏิบัติการร่วม (อินเตอร์อ๊อพ) CONTROL TH e-GIF ความสามารถในการ ปฏิบัติการร่วมแบบ อิเล็กทรอนิกส์สูงขึ้น ทำให้เกิดการบูรณาการ แลกเปลี่ยนข้อมูล ระหว่างระบบ ของหน่วยงานเพิ่มขึ้น ความสามารถในปฏิบัติการร่วมทาง อิเล็กทรอนิกส์น้อย ทำให้การบูรณาการเชื่อมโยงทำได้ยาก (ปัญหา) SUPPORT

15. XML CC QDT BIE TH e-GIFกับการพัฒนาระบบเชื่อมโยงข้อมูล TOR #1 TOR #2 STD วิเคราะห์ Analysis TH e-GIF ออกแบบ Design ข้อกำหนด Specification พัฒนา Develop ทดสอบ Testing ใช้งานระบบ Implementation Software Vendor#1 Software Vendor #2

16. ทีเอชอีกีฟ คือ อะไร

17. CC XML QDT BIE การบูรณาการข้อมูลโดยใช้ TH e-GIF การบูรณาการเชื่อมโยง ควรมี กรอบกติกากลาง ที่มีการจัดระเบียบอย่าง เป็นระบบและเหมาะสม เพื่อให้สร้างขีดสามารถ ในรับส่งข้อมูลระหว่างกัน ข้ามหน่วยงานได้อย่างมี ประสิทธิภาพและต่อเนื่อง R/R STD TH e-GIF สำนักนายก d P A Std. สป.กระทรวง ข สป.กระทรวง ก B C N M กรมค g e a กรมช กรมฉ กรม จ กรมง D E F f h G H I c b

18. เชื่อมโยงระหว่างหน่วยงานในโครงการแปลงสินทรัพย์เป็นทุน (47-49) สัมมนา TH e-GIF ครั้งที่ 1 :21 กันยายน 2549 สัมมนา TH e-GIF ครั้งที่ 2 :30 พฤศจิการยน 2549 มาตรฐานข้อมูลสารบรรณอิเล็กฯ :14-15 ธันวาคม 2549 ประกาศ UDDI Registry:16 มกราคม 2550 MOUสารบรรณ 30 หน่วยงาน :19 กรกฎาคม 2550 สัมมนาเชื่อมโยงสารบรรณ :19 กรกฎาคม 2550 การดำเนินการ TH e-GIFv1.0

19. ระดมสมองและโฟกัสกรุ๊ปครั้งที่ 1:17 ตุลาคม 2550 ระดมสมองและโฟกัสกรุ๊ปครั้งที่ 2 :7 พฤศจิกายน 2550 วิพากษ์ใหญ่ครั้งที่ 1:9 มกราคม 2551 ระดมสมองและโฟกัสกรุ๊ปครั้งที่3:16 มกราคม 2551 วิพากษ์ใหญ่ครั้งที่ 2 :6 กุมภาพันธ์ 2551 เผยแพร่ TH e-GIF มาตรฐานข้อมูลที่ได้จัดทำแล้วและที่กำลังดำเนินการ และรายการข้อมูลร่วม :19 กุมภาพันธ์ 2551 ปรับปรุง TH e-GIF v1.1

20. กติการ่วม การยอมรับและศูนย์กลางเผยแพร่ ข้อมูล เทคนิค 1 โปรเซส ชุด ข้อมูลร่วม มาตรฐาน ทางเทคนิค 5 2 4 XML มาตรฐาน 3 ทะเบียน และสืบค้น CC XML STD XML R/R QDT BIE XML

21. รายการข้อกำหนดเทคนิก STD TH e-GIF : มาตรฐานทางเทคนิคเพื่อการเชื่อมโยงแลกเปลี่ยนข้อมูล ข้อกำหนดรูปแบบข้อมูลเพื่อการแลกเปลี่ยนระหว่างระบบ XML Extensible Markup Language XMLSchema XML Schema SOAPv1.1 Simple Object Access Protocol SOAPv1.2 Simple Object Access Protocol WSDLv1.1 Web Services Description…. WSDLv1.2 Web Services Description … UDDIv2 Universal Description … UDDIv3 Universal Description … WS-I Web Services Interoperability RSSv1 RDF Site Summary RSSv2 Really Simple Syndication XSL Extensible Stylesheet Language Dublin Core Dublin Core Metadata Standard DSML Directory Service Markup… RDF Resource Description Framework SDMX Statistical Data and Metadeta … ebXML part 1 Collaboration … ebXML part 2 Message Service… ebXML part 3 ebRIM ebXML part 4 ebRS ebXML part 5 CCTS XMI XML Metadata Exchage รูปแบบการจัดเก็บข้อมูลเอกสารทั่วไป HTML Hyper Text Markup Language TXT Text RTF Rich Text Format PDFv4 ODF Open Document Format PS Post Script CSV Comma-separated values รูปแบบการจัดเก็บข้อมูลเอกสารรูปภาพ JPEG Joint Photographic Expert Group GIF Graphic Interchange Format PNG Portable Network Graphic TIF Tagged Image File ECW Enhanced Compression Wavelet SVG Scalable Vector Graphics รหัสตัวอักษรที่ใช้ในการจัดเก็บตัวอักษร ASCII American Standard Code for… UTF-8 8 bit Unicode Transformation … UNICODE 16 bit Character Set TIS-620 Thai Character Set ISO-8859-11 Thai Character Set Windows-874 Thai Character Set

22. ตัวอย่าง ชุดข้อมูลเฉพาะ ‘ที่อยู่’ ในบริบทต่างๆ BIE จัดระเบียบโดยอ้างอิง วิธีการตาม UN/CEFACT CCTS Business Information Entity (BIE)

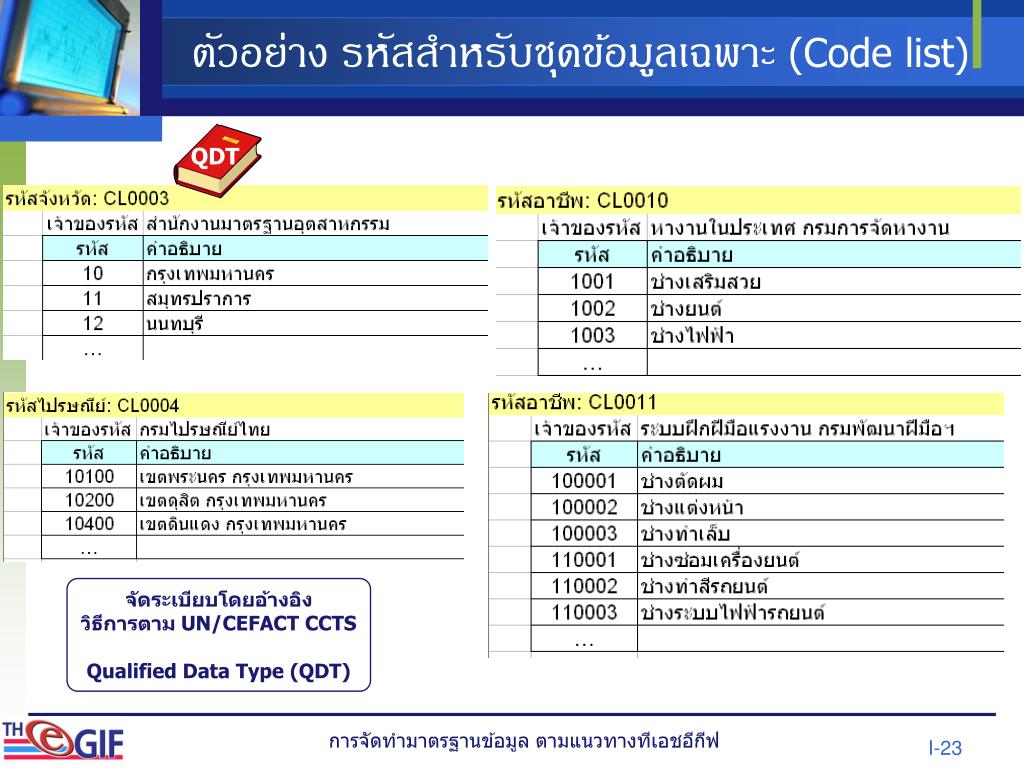

23. ตัวอย่าง รหัสสำหรับชุดข้อมูลเฉพาะ (Code list) QDT จัดระเบียบโดยอ้างอิง วิธีการตาม UN/CEFACT CCTS Qualified Data Type (QDT)

24. ตัวอย่าง ชุดข้อมูลร่วม ‘ที่อยู่’ CC จัดระเบียบโดยอ้างอิง วิธีการตาม UN/CEFACT CCTS (Core Component Technical Specification) Core Component Library (CCL) รายการข้อมูลร่วม ‘ที่อยู่’ ประกอบด้วยรายการข้อมูลหลัก ‘ที่อยู่’ และรายการข้อมูลย่อยต่างๆ รายการข้อมูลย่อยเหล่านี้ถูกนำไปใช้ใน บริบทต่างๆ กัน

25. e e e XML XML XML กำหนดโปรเซสการรับส่งข้อมูล 2 ข้อมูลที่รับส่งระหว่างระบบ ต้องอยู่ในรูปแบบมาตรฐานเดียวกัน 1 ระบบที่ 1 <ContactAddress> <BuildingNumber> <BuildingNumber> <Floor>3< Floor> <HouseNumber>8/103<HouseNumber> <Street>โกสุมรวมใจ</Street> <AreaCode>103603<AreaCode> <PostCode>10400<PostCode> </ContactAddress> ระบบที่ 2 จัดระเบียบโดยอ้างอิง วิธีการตาม UN/CEFACT UML & UMM UN/CEFACT Modeling Methodology

26. การเตรียมการตามแนวทางการเตรียมการตามแนวทาง ทีเอชอีกีฟ

27. e e e XML XML XML กระบวนการรับส่งข้อมูลกับมาตรฐานข้อมูล <?xml version="1.0"?> <ApplicationForm> <Applicant> <CitizenID>999… <CitizenID> <Title>…</Title> <GivenName>…</GivenName> <FamilyName>…</FamilyName> <Address> <HouseNumber>… <HouseNumber> <Moo>…</Moo> <Tambon>…</Tambon> <District>…</District> <Province>…</Province> </Address> </Applicant> <Subject>…</Subject> </ApplicationForm> ระบบที่ 1 ระบบที่ 2

28. BIE ชุดข้อมูล BIE กับ ตัวอย่างใบคำร้อง แบบคำร้อง ๑ ข้าพเจ้า ______________________ บัตรประตัวประชาชนเลขที่ ___________ อยู่บ้านเลขที่ ____ หมู่ _____ ตำบล ___ อำเภอ ____ จังหวัด ______ มีความประสงค์จะ … … ABIE ASBIE BBIE แบบคำร้อง ๑ ผู้ยื่น บุคคล (Ctx1) เรื่อง _____ บุคคล (Ctx1) เลขประจำตัว คำนำหน้าชื่อ ชื่อตัว ชื่อสกุล ที่อยู่ที่อยู่ ABIE BBIE BBIE BBIE BBIE ASBIE แบบคำร้อง๒ เลขประจำตัวประชาชน _ _ _ _ _ _ _ … คำนำหน้าชื่อ นาย นาง นางสาว ชื่อ __________________ นามสกุล ____________________ บ้านเลขที่ _____ หมู่ ______ ตำบล/แขวง _____________ อำเภอ/เขต ______________ จังหวัด __________________ ... ที่อยู่ (Ctx2) บ้านเลขที่ หมู่ ตำบล อำเภอ จังหวัด ABIE BBIE BBIE BBIE BBIE ASBIE

29. BIE ชุดข้อมูล BIE กับ ตัวอย่างใบคำร้อง แบบคำร้อง ๑ ข้าพเจ้า ______________________ บัตรประตัวประชาชนเลขที่ ___________ ที่อยู่ตามทะเบียนบ้าน บ้านเลขที่ ____ หมู่ _____ ตำบล ___ อำเภอ ____ จังหวัด ______ ที่อยู่ติดต่อได้ อาคาร ____ ชั้น ____ บ้านเลขที่ ____ หมู่ __ ตำบล _ อำเภอ __จังหวัด _____ รหัสไปรษณีย์ ____ ABIE … ASBIE ASBIE แบบคำร้อง๑ … ที่อยู่ตามทะเบียนบ้าน ที่อยู่ (Ctx2) ที่อยู่ที่ติดต่อได้ที่อยู่ (Ctx3) ที่อยู่ (Ctx2) บ้านเลขที่ หมู่ ตำบล อำเภอ จังหวัด ABIE BBIE BBIE BBIE BBIE BBIE แบบคำร้อง๒ เลขประจำตัวประชาชน _ _ _ _ _ _ _ … คำนำหน้าชื่อ นาย นาง นางสาว ชื่อ __________________ นามสกุล ____________________ บ้านเลขที่ _____ หมู่ ______ ตำบล/แขวง _____________ อำเภอ/เขต ______________ จังหวัด __________________ ... ที่อยู่ (Ctx3) อาคารที่ ชั้นที่ บ้านเลขที่ หมู่ ตำบล อำเภอ จังหวัด รหัสไปรษณีย ABIE BBIE BBIE BBIE BBIE BBIE BBIE BBIE BBIE

30. BIE ชุดข้อมูล BIE กับ การรายงานผลดำเนินงาน จำนวนประชากรรายจังหวัด ณ วันที่ ___________ กรุงเทพมหานคร 8,000,000 คน สมุทรปราการ 2,000,000 คน นนทบุรี 1,000,000 คน … รายงานจำนวนประชากรรายจังหวัด ณ วันที่ จำนวนประชากร จำนวนประชากร(76) ABIE BBIE BBIE จำนวนประชากร จังหวัด จำนวนคน ABIE BBIE BBIE ค่าจ้างขั้นต่ำแยกรายจังหวัด มีผลวันที่ ___________ กรุงเทพมหานคร 300 บาท สมุทรปราการ 280 บาท … รายงานค่าจ้างขั้นต่ำรายจังหวัด มีผลวันที่ ค่าจ้างขั้นต่ำ ค่าจ้างขั้นต่ำ (76) ABIE BBIE BBIE ค่าจ้างขั้นต่ำของจังหวัด จังหวัด ค่าจ้าง จำนวนผู้จบการศึกษาแยกตามจังหวัด ณ วันที่ ___________ กรุงเทพมหานคร 300,000 คน … ABIE BBIE BBIE

31. BIE ตัวอย่าง การใช้ชุดข้อมูลร่วมกันใน แบบคำร้อง Reusable BIE Form 1 Applicant Person Education Education Content … … … … Form 2 ApplicantPerson Education Education Content Person Citizen ID Title Given Name Form 1 ApplicantPerson Education Education Content Person Citizen ID Title Given Name Education Level Name Year Form 2 Applicant Person Education Education Content Education Level Name Year Form 3 Applicant Person Education Education Given Name Form 3 Applicant Person Education Education Content Person Citizen ID Title Given Name Education Level Name Year Person Citizen ID Title Given Name … … … … Education Level Name Year National Data Set

32. e e e e e e BIE ตัวอย่าง ชุดข้อมูลBIEกับบริการแบบจุดเดียว National Data Set (Reusable BIE) … … … … 1 Form 1 ApplicantPerson Education Education Content Form 1 Person Education Form 2 Applicant Person Education Education Content Form 1 Form 2 OSS Form 2 Form 3 Applicant Person Education Education Given Name 2 Person Form 3 Education Person One Stop Service Person Citizen ID Title Given Name Education Form 3 Person Education Level Name Year 3 Education … … … …

33. BIE ตัวอย่างการวิเคราะห์ชุดข้อมูล BIE วิเคราะห์และจัดระเบียบชุดข้อมูล BIE

34. BIE ตัวอย่างการวิเคราะห์ชุดข้อมูล BIE วิเคราะห์และจัดระเบียบชุดข้อมูล BIE

35. BIE ตัวอย่างการวิเคราะห์ชุดข้อมูล BIE วิเคราะห์และจัดระเบียบชุดข้อมูล BIE

36. CC QDT QDT QDT QDT BIE BIE BIE BIE BIE BIE BIE รวบรวม BIEจากชุดข้อมูลของหน่วยงาน TH e-GIF National Core Component Library TH e-GIF National Data Set (BIE/QDT) Std.10 Std.11 Std.9 Std.7 Std.8 Std.6 Std.1 Std.2 Std.3 Std.4 Std.5 Dep. B (context2) Dep. A (context1) ? ? ? ? ? ? ? ? ? ? Dep. C (context3) ? ? Dep. D (context4) ? ? ? ? ? ?

37. CC XML QDT BIE Group of involved people บริหารจัดการ CCBIEQDTและ XML Need for CCL changes Propose New Core Component Specialized By context Collaboration To design Core Component National Business Information Entity Library National Core Component Library by context new XML NDR National XML Schema standards XML1 XML2 XML3 XMLN Existing XML Schemas applications Inter-agency Data Exchange Applications XML1 XML2 XML3

38. BIE ชุดข้อมูลเดียวกันอาจมีรูปแบบได้หลากหลาย Form-001 Citizen ID: 9999999999999 Title: นาย First name: ชื่อตัว Last name: ชื่อสกุล … ABIE ASBIE BBIE แบบคำร้อง ๑ ผู้ยื่น บุคคล (Ctx1) เรื่อง _____ Name-value บุคคล (Ctx1) เลขประจำตัว คำนำหน้าชื่อ ชื่อตัว ชื่อสกุล ที่อยู่ที่อยู่ ABIE BBIE BBIE BBIE BBIE ASBIE 9999999999999 |นาย|ชื่อตัว|ชื่อสกุล |บ้านเลขที่|หมู่|ตำบล |อำเภอ|จังหวัด |เรื่อง … proprietary ที่อยู่ (Ctx2) บ้านเลขที่ หมู่ ตำบล อำเภอ จังหวัด ABIE BBIE BBIE BBIE BBIE ASBIE <pid>9999999999999</pid> <name>นาย|ชื่อตัว|ชื่อสกุล</name> <address> <house>บ้านเลขที่</house> <moo>หมู่</moo> … xml

39. BIE XMLอาจมีรูปแบบได้หลากหลาย <?xml version="1.0"?> <?mso-application progid="Excel.Sheet"?> <DocumentProperties xmlns="urn:…:office"> <Author>Owner</Author> … ABIE ASBIE BBIE แบบคำร้อง ๑ ผู้ยื่น บุคคล (Ctx1) เรื่อง _____ XML excel style บุคคล (Ctx1) เลขประจำตัว คำนำหน้าชื่อ ชื่อตัว ชื่อสกุล ที่อยู่ที่อยู่ ABIE BBIE BBIE BBIE BBIE ASBIE <AppForm> <Applicant><ID>9999…</ID> <Title>นาย</Title> <GivenName> … XML style ที่อยู่ (Ctx2) บ้านเลขที่ หมู่ ตำบล อำเภอ จังหวัด ABIE BBIE BBIE BBIE BBIE ASBIE <pid>9999999999999</pid> <name>นาย|ชื่อตัว|ชื่อสกุล</name> <address> <house>บ้านเลขที่</house> <moo>หมู่</moo> … Xml free style

40. BIE การมีกฎกติกาเดียวกันทำให้ XMLเหมือนกัน <?xml version="1.0"?> <ApplicationForm> <Applicant> <CitizenID>999… <CitizenID> <Title>…</Title> <GivenName>…</GivenName> <FamilyName>…</FamilyName> <Address> <HouseNumber>… <HouseNumber> <Moo>…</Moo> <Tambon>…</Tambon> <District>…</District> <Province>…</Province> </Address> </Applicant> <Subject>…</Subject> </ApplicationForm> ABIE ASBIE BBIE Application Form Applicant Person Subject Person Citizen ID Title Given Name Family Name Address ABIE BBIE BBIE BBIE BBIE ASBIE XML NDR (Naming and Design Rule) Address House Number Moo Tambon District Province ABIE BBIE BBIE BBIE BBIE ASBIE

41. ชนิดข้อมูลพื้นฐานใน CCTS ชนิดข้อมูลพื้นฐาน(Core Component Type) มี 10 ชนิด 1. ชนิดจำนวนเงิน (Amount type) 2. ชนิดแฟ้มข้อมูล (Binary Object type) 3. ชนิดรหัส (Code type) 4. ชนิดวันที่และเวลา (Date time type) 5. ชนิดเลขประจำตัว (ID type) 6. ชนิดตรรก (Indicator type) 7. ชนิดตัวเลข (Numeric type) 8. ชนิดค่าจากการวัด (Measure type) 9. ชนิดจำนวนนับ (Quantity type) 10. ชนิดข้อความ (Text type) Code กับ ID คล้ายกันมาก ขึ้นอยู่กับปัจจัยหลาย ประการ เช่น วัตถุประสงค์ จำนวนข้อมูลและความถี่ ของการเปลี่ยนแปลง ข้อมูล เป็นต้น

42. ตัวอย่างข้อมูลชนิดต่างๆ ในรูปแบบมาตรฐาน <AmountType currencyCode="THB JPY USD EUR"> <BinaryObjectType mimeCode="application/pdf" fileName=""> <CodeType listID="1"> <DateTimeType>xsd:dateTime</DateTimeType> <IDType schemeID="" schemeAgencyID="">

43. ตัวอย่างข้อมูลชนิดต่างๆ ในรูปแบบมาตรฐาน <IndicatorType>true</IndicatorType> <NumericType>xsd:decimal <MeasureType unitCode="LTR KGM MTR CMT MTK"> <QuantityType unitCode="LTR KGM MTR CMT MTK"> <TextType languageCode=""> <DurationMeasureType unitCode="ANN MON HUR DAY">

44. รูปแบบข้อมูลที่อยู่ตามทะเบียนบ้านรูปแบบข้อมูลที่อยู่ตามทะเบียนบ้าน <RegisteredAddress> <HouseIDlistID="9">????</HouseID> <HouseNumber>??????</HouseNumber> <MooID listID="116">99999999</MooID> <TrokID listID="117">99999999</TrokID> <SoiID listID="118">99999999</SoiID> <StreetID listID="119">99999999</StreetID> <TambonID listID="120">999999</TambonID> <DistrictID listID="121">9999</DistrictID> <ProvinceID listID="122">99</ProvinceID> <ThaiCountryID listID="22">999</ThaiCountryID> </RegisteredAddress>

45. การจัดระเบียบID/Code Code: รหัสแทนความหมาย 1. รหัสของรหัสนั้น 2. รหัสหน่วยงานผู้ออกรหัส 3. ชื่อหน่วยงานผู้ออกรหัส 4. ชื่อรหัส 5. เวอร์ชั่นของรหัสนั้น 6. URI ของรหัส 7. โครงสร้างรหัส ID: เลขประจำตัว 1. รหัสสกีม่า 2. ชื่อของสกีม่า 3. รหัสหน่วยงาน 4. ชื่อหน่วยงาน 5. เวอร์ชั่นของสกีม่า 6. URI ของสกีม่า 7. URI ของข้อมูลสกีม่า สัญญลักษณ์เพื่อระบุตัวตน อาจมีจำนวนมาก เปลี่ยนแปลงบ่อย สัญญลักษณ์เพื่อแทนความหมาย มีจำนวนไม่นักมาก เปลี่ยนแปลงไม่บ่อย

46. ตัวอย่างID กระทรวงสาธารณสุข 1. เลขที่ HN 2. รหัสสถานบริการ กรมการปกครอง 1. เลขประจำตัวประชาชน (กรมการปกครอง) 2. รหัสประจำบ้าน (กรมการปกครอง) 3. รหัสพื้นที่ตามการแบ่งเขตการปกครอง กระทรวงศึกษาธิการ 1. รหัสสถานศึกษา (กระทรวงศึกษาธิการ) กระทรวงแรงงาน 1. เลขประจำตัวที่ออกให้กับแรงงานต่างด้าว 2. เลขที่ใบอนุญาตทำงาน 3. เลขที่บัญชีสถานประกอบการ

47. ตัวอย่างCode กระทรวงสาธารณสุข 1. รหัสยา 2. รหัสโรค สำนักงบประมาณ 1. รหัสหน่วยงานภาครัฐ กระทรวงแรงงาน 1. อายุงาน (กกจ) 2. สถานภาพทางทหาร (กกจ) 3. ประเภทการจ้าง (สคร) 4. อาชีพ (กกจ) กระทรวงศึกษาธิการ 1. เขตพื้นที่การศึกษา 2. ความเชี่ยวชาญ 3. ความสามารถพิเศษ 4. ความพิการ กรมการปกครอง 1. รหัสเพศ 2. รหัสสถานภาพสมรส 3. รหัสศาสนา 4. รหัสสัญชาติ สำนักงานสถิติฯ 1. รหัสช่วงอายุ 2. รหัสระดับการศึกษา …

48. ประโยชน์ที่ได้จาก ทีเอชอีกีฟ

49. มีกรอบกติการกลางของประเทศทำให้ ขีดความสามารถในการแลกเปลี่ยนข้อมูล การใช้ข้อมูลร่วมกันและการปฏิบัติการร่วมทางอิเล็กทรอนิกส์สูงขึ้น เกิดการพัฒนาการเชื่อมโยงระบบข้อมูลระหว่างระบบข้อมูลข้ามหน่วยงานมากขึ้นทำให้มีการแลกเปลี่ยนและใช้ข้อมูลร่วมกันมากขึ้น ข้อมูลมีความเป็นเอกภาพมากขึ้น ทำให้ระบบข้อมูลภาครัฐมีความเป็นกลางไม่ขึ้นอยู่กับผู้ผลิตรายใดรายหนึ่ง มีความโปร่งใสในการบริหารจัดการข้อมูล สนับสนุนการดำเนินการหรือการทำธุรกรรมทางอิเล็กทรอนิกส์ตลอดจนการรักษาความมั่นคงปลอดภัยของระบบข้อมูล ประโยชน์ที่คาดว่าจะได้รับจาก TH e-GIF

50. ตัวอย่างสมมุติ (รูปแบบแฟ้มข้อมูลมาตรฐาน): ต้องการส่งอีเมล์แนบแฟ้มข้อมูลที่เป็นภาพถ่ายไปให้กับอีกหน่วยงานหนึ่ง ไม่แน่ใจว่าแฟ้มข้อมูลที่เป็นภาพถ่ายนั้นควรใช้ซอฟต์แวร์ใดในการจัดการ หรือ ควรจัดส่งในรูปแบบใด e e XML XML CC XML QDT BIE ต้องการส่ง e-mailแนบภาพถ่าย e-mail R/R STD TH e-GIF jpeg gif png ...
