محاسبات روشنايي داخلی (شار نوری) - روش تقسيم ناحيه ای:

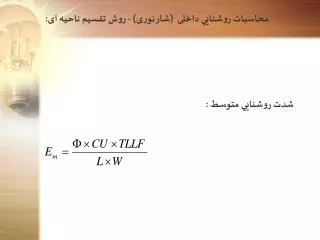

1. محاسبات روشنايي داخلی(شار نوری) - روش تقسيم ناحيه ای: • شدت روشناييمتوسط :

2. شدت روشنايي متوسطEmدر رابطه فوق را با توجه به کاربری فضا از جداول استاندارد بدست می آوريم:

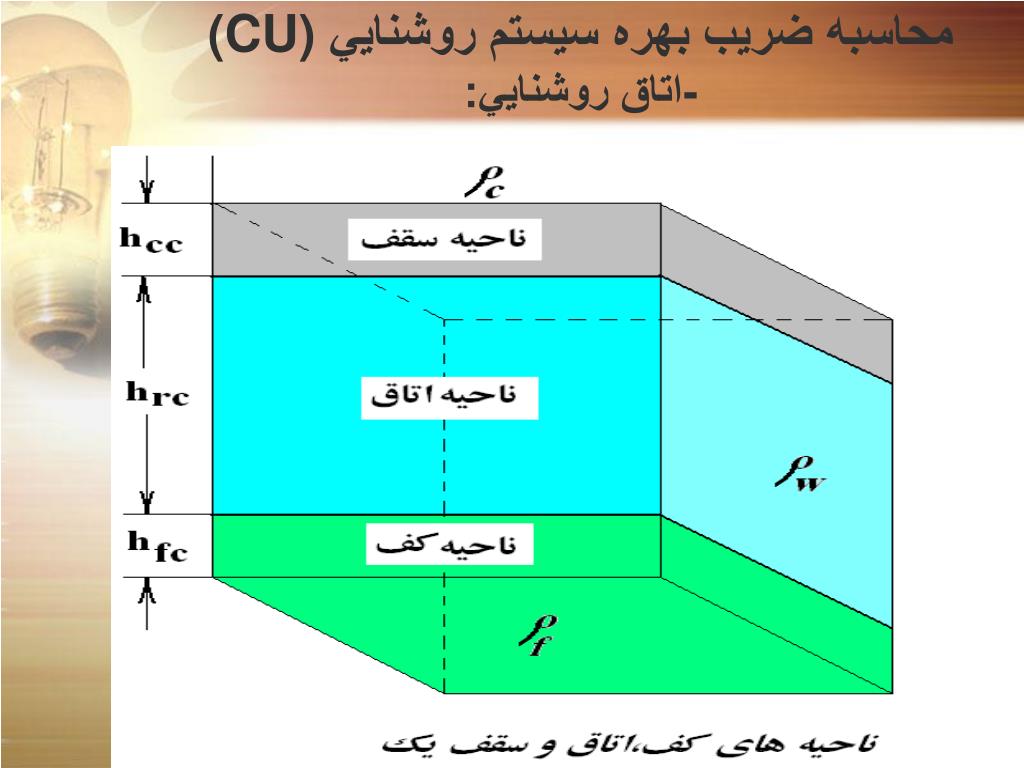

4. محاسبه ضريب بهره سيستم روشنايي (CU)-اتاق روشنايي:

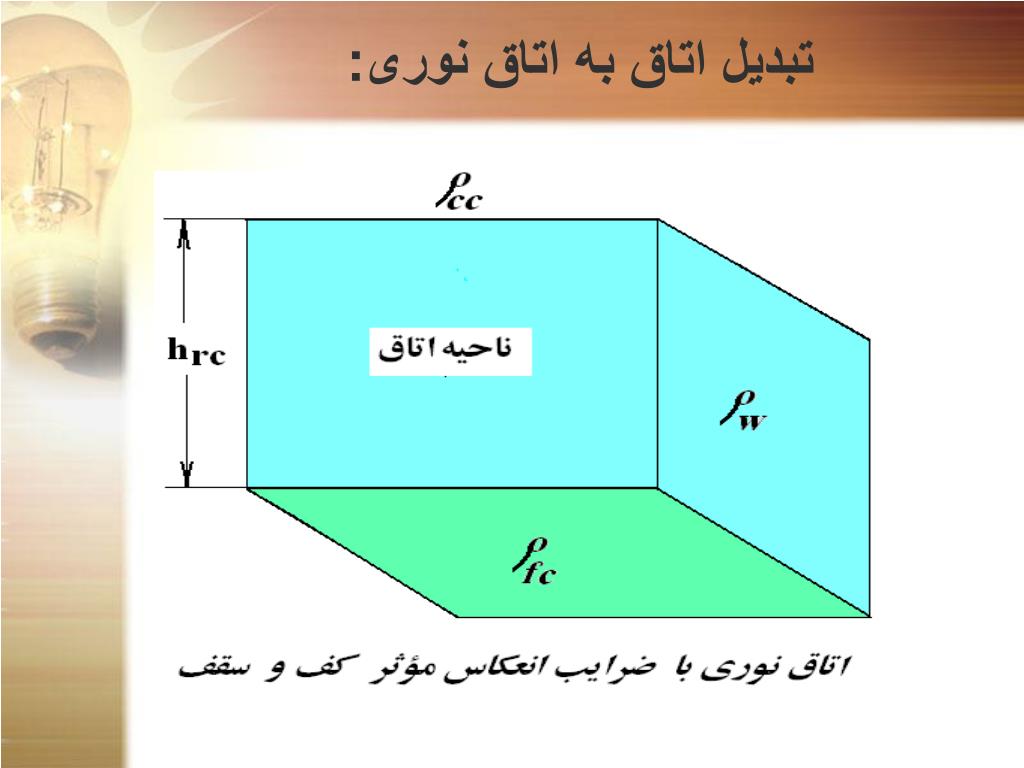

5. تبديل اتاق به اتاق نوری:

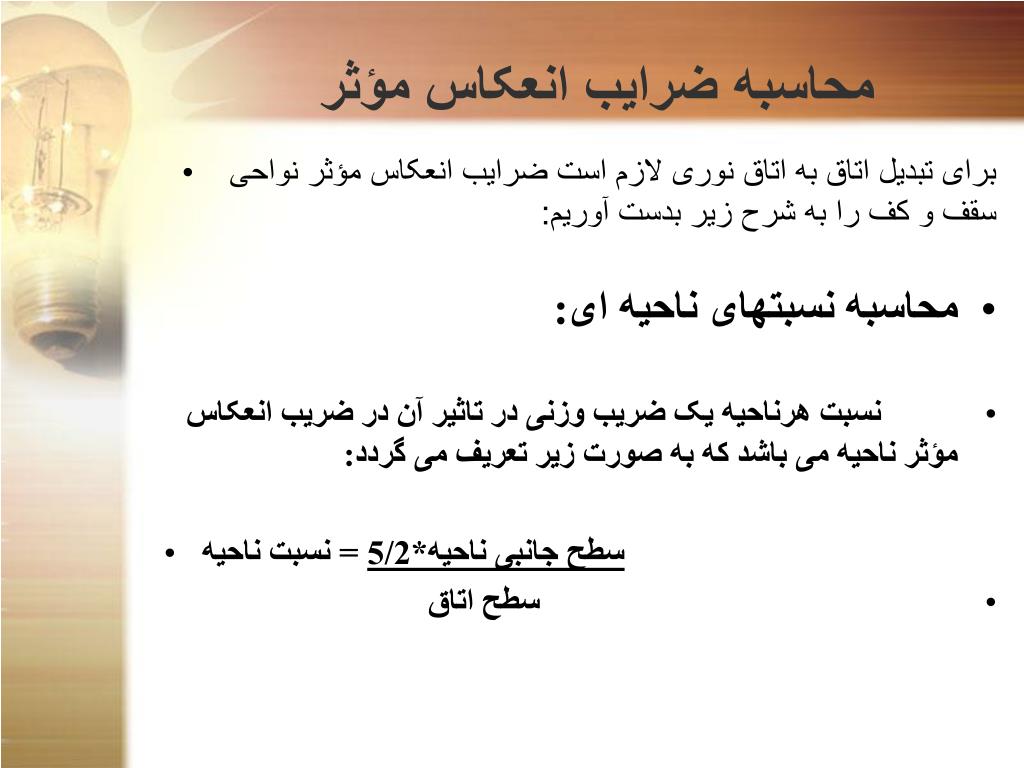

6. محاسبه ضرايب انعکاس مؤثر • برای تبديل اتاق به اتاق نوری لازم است ضرايب انعکاس مؤثر نواحی سقف و کف را به شرح زير بدست آوريم: • محاسبه نسبتهای ناحيه ای: • نسبت هرناحيه يک ضريب وزنی در تاثير آن در ضريب انعکاس مؤثر ناحيه می باشد که به صورت زير تعريف می گردد: • سطح جانبی ناحيه*5/2= نسبت ناحيه • سطح اتاق

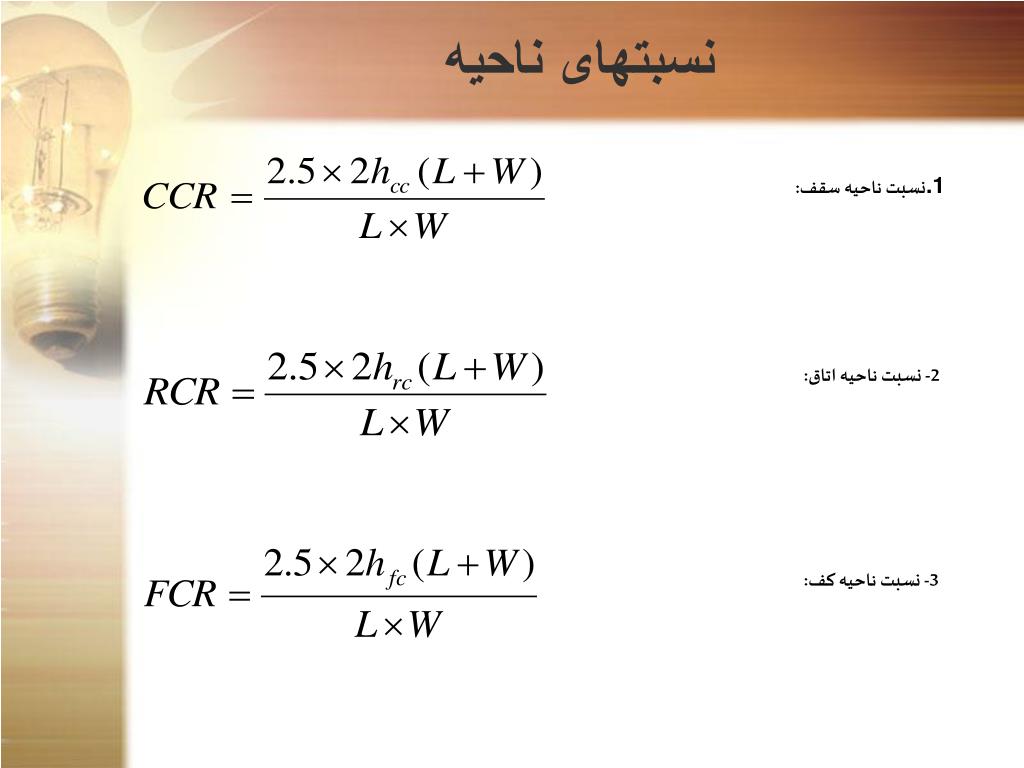

7. نسبتهای ناحيه • نسبت ناحيه سقف: 2- نسبت ناحيه اتاق: 3- نسبت ناحيه کف:

8. محاسبه ضرايب انعکاس مؤثر ناحيه سقف و کف:با استفاده از نسبت هر ناحيه ، ضريب انعکاس ديوار ρw و ضريب انعکاس سقف ρcو يا ضريب انعکاس کف ρf ضريب انعکاس مؤثر ناحيه مربوطه بدست می آيد:

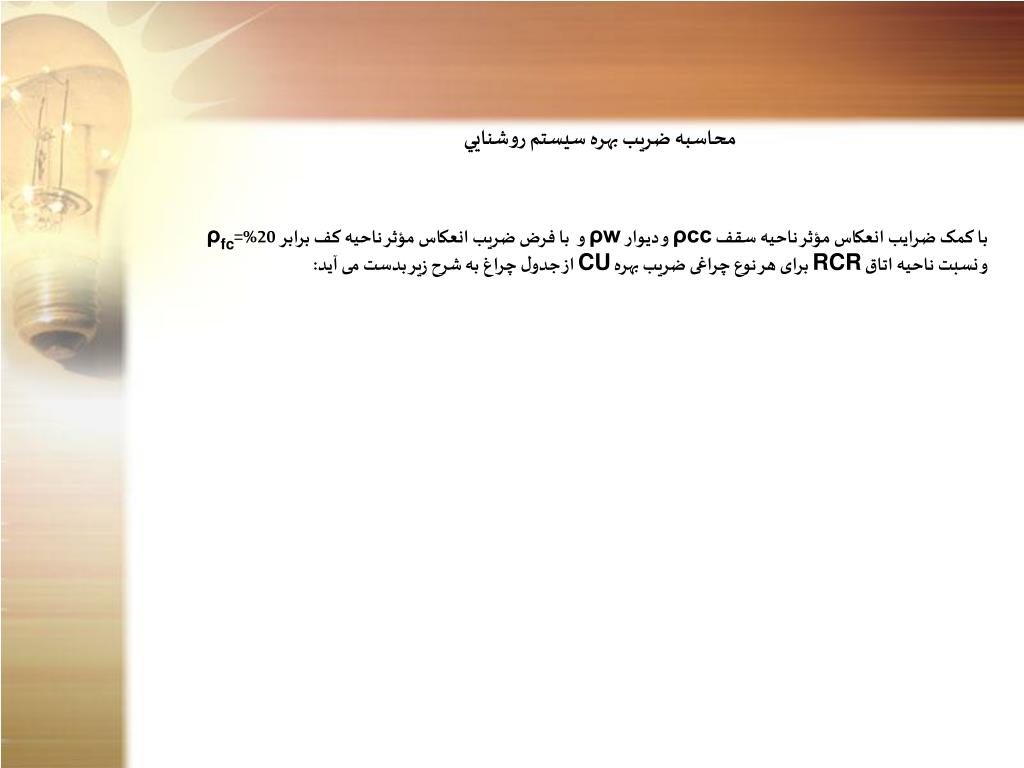

10. محاسبه ضريب بهره سيستم روشنايي با کمک ضرايب انعکاس مؤثر ناحيه سقف ρcc و ديوار ρwوبا فرض ضريب انعکاس مؤثر ناحيه کف برابر 20%=ρfc و نسبت ناحيه اتاق RCR برای هر نوع چراغی ضريب بهره CU از جدول چراغ به شرح زير بدست می آيد:

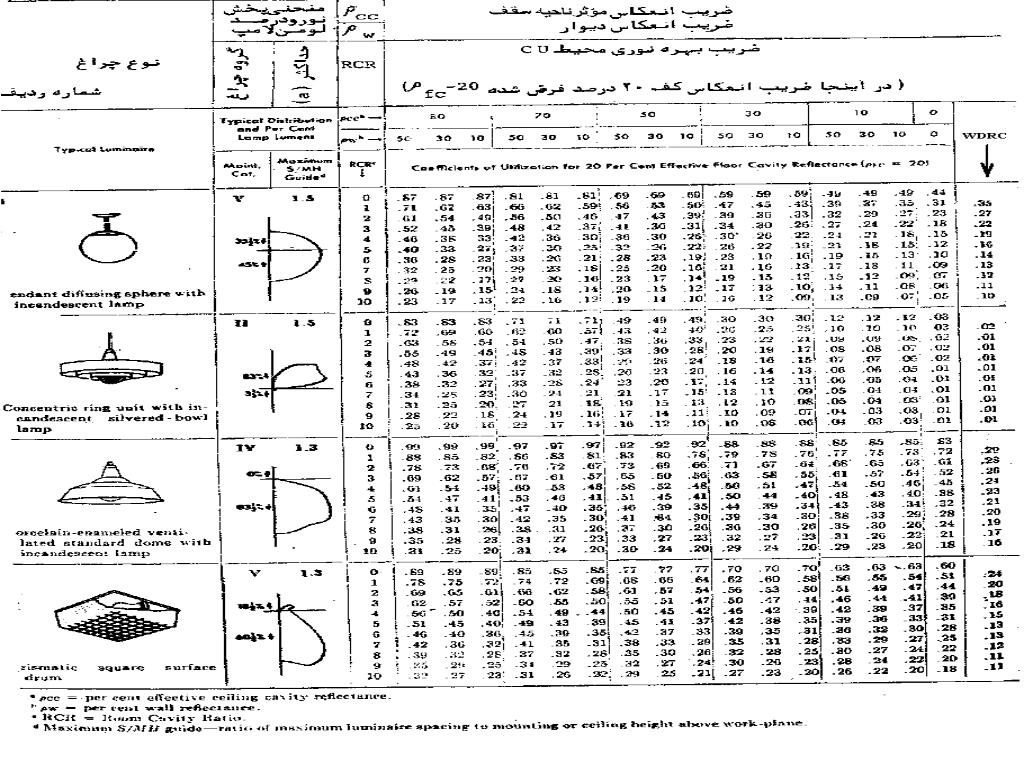

11. ضريب بهره سيستم روشنايي

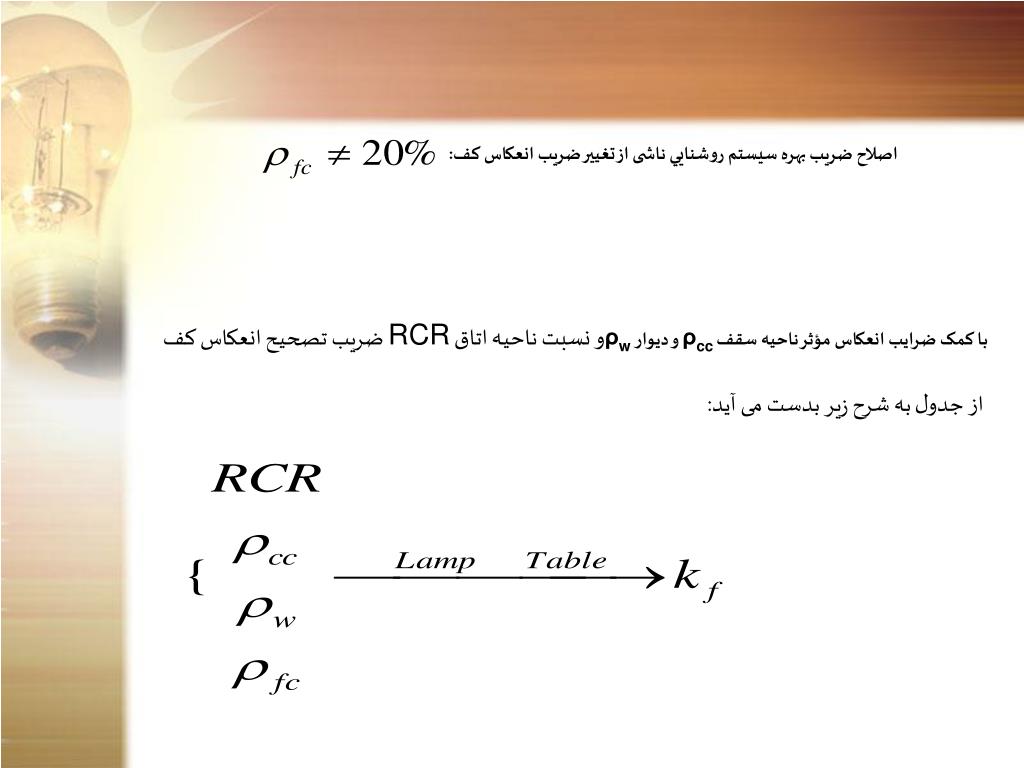

12. اصلاح ضريب بهره سيستم روشنايي ناشی از تغيير ضريب انعکاس کف: با کمک ضرايب انعکاس مؤثر ناحيه سقف ρcc و ديوار ρwو نسبت ناحيه اتاق RCR ضريب تصحيح انعکاس کف از جدول به شرح زير بدست می آيد:

16. 2- ضريب جذب آلودگی با توجه به جذب آلودگی ، فاصله زمانی گردگيری و ميزان آلودگی محيط از نمودارهای زير بدست می آيد:

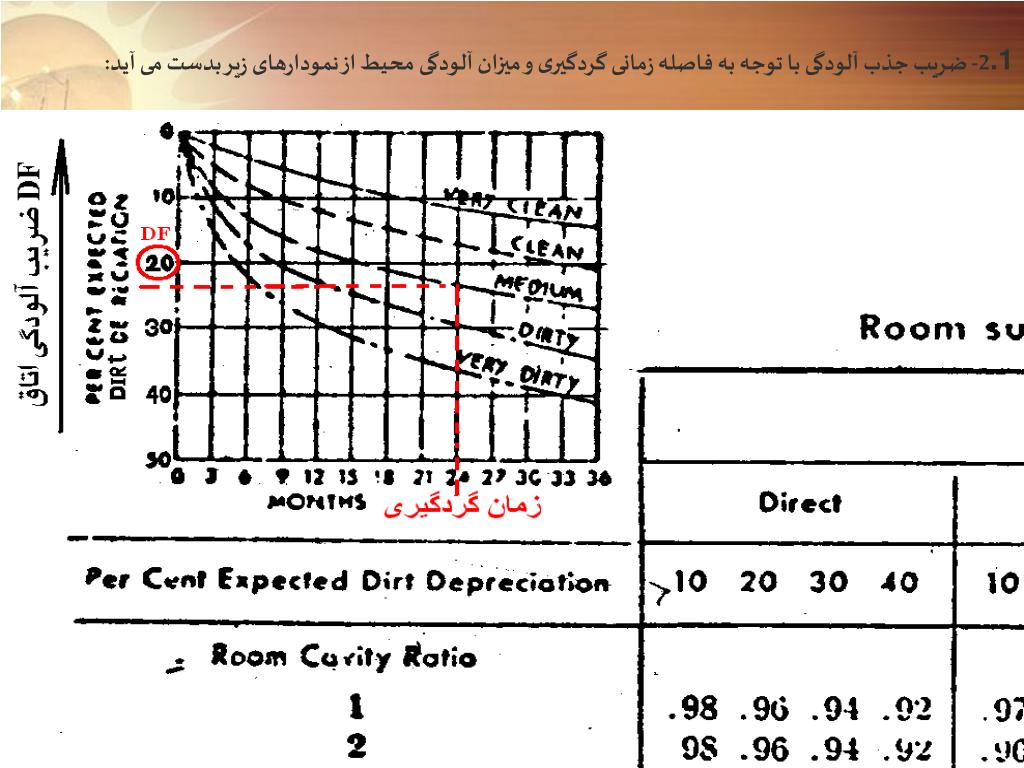

17. 2- ضريب جذب آلودگی با توجه به فاصله زمانی گردگيری و ميزان آلودگی محيط از نمودارهای زير بدست می آيد:

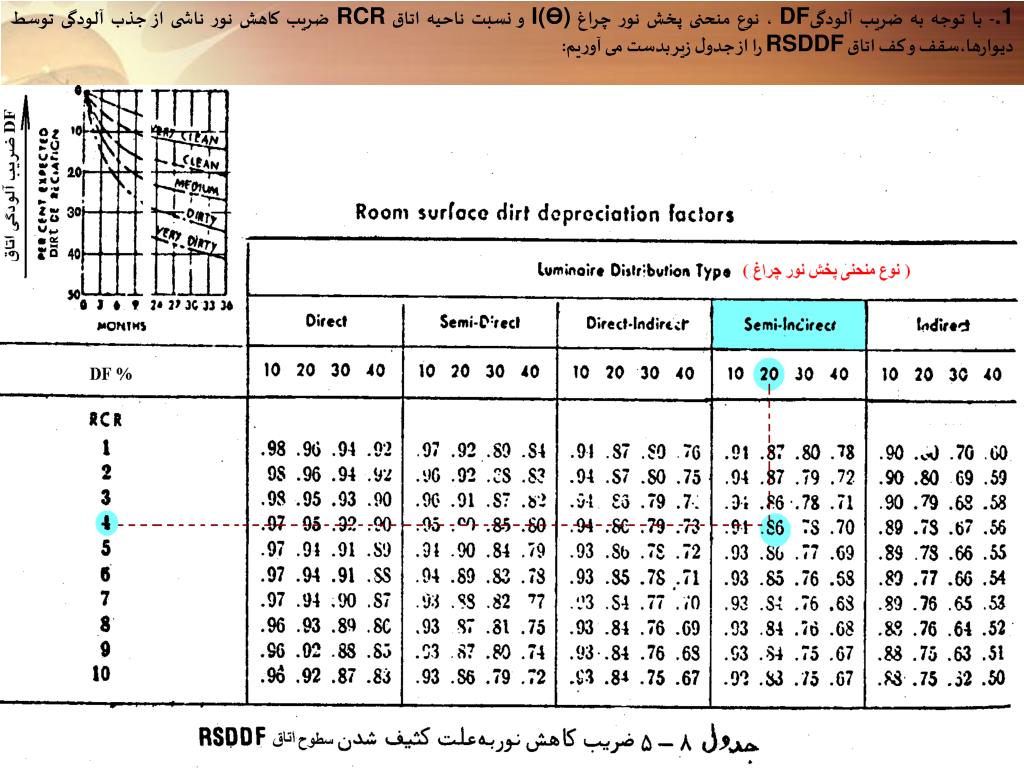

18. - با توجه به ضريب آلودگیDF ، نوع منحنی پخش نور چراغ I(Ө) و نسبت ناحيه اتاق RCR ضريب کاهش نور ناشی از جذب آلودگی توسط ديوارها،سقف و کف اتاق RSDDF را از جدول زير بدست می آوريم:

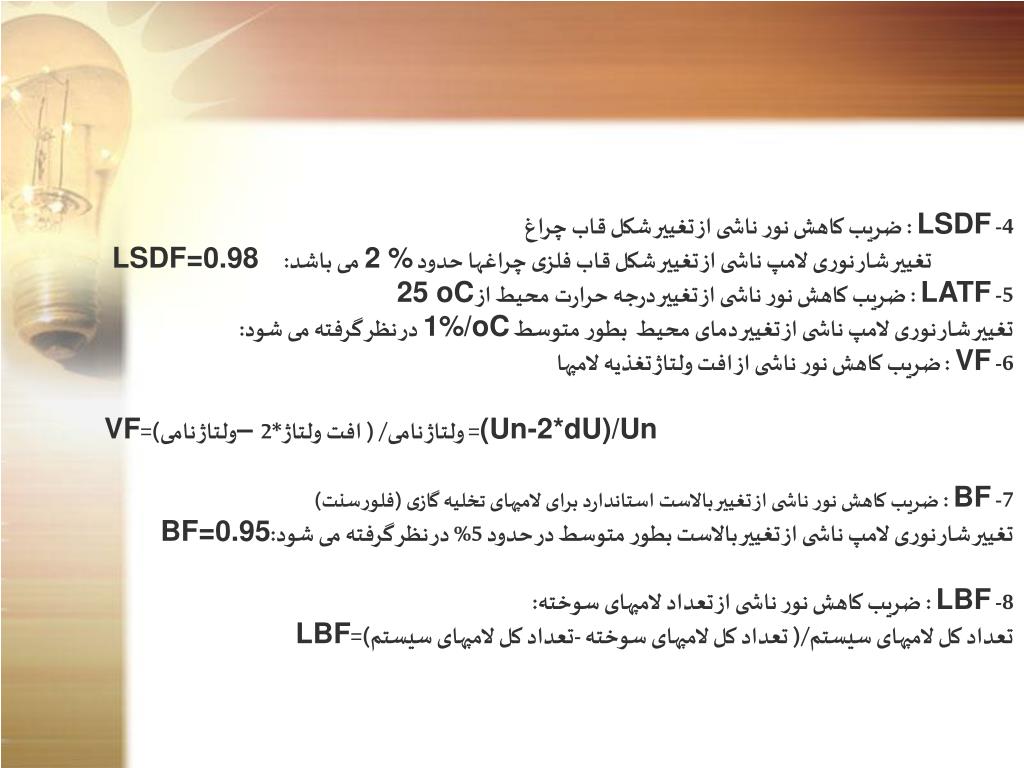

19. 4- LSDF : ضريب کاهش نور ناشی از تغيير شکل قاب چراغ تغيير شار نوری لامپ ناشی از تغيير شکل قاب فلزی چراغها حدود 2 % می باشد: LSDF=0.98 5- LATF : ضريب کاهش نور ناشی از تغيير درجه حرارت محيط از 25 oC تغيير شار نوری لامپ ناشی از تغيير دمای محيطبطور متوسط 1%/oC در نظر گرفته می شود: 6- VF : ضريب کاهش نور ناشی از افت ولتاژ تغذيه لامپها (Un-2*dU)/Un= ولتاژ نامی/ ( افت ولتاژ*2 –ولتاژ نامی)=VF 7- BF : ضريب کاهش نور ناشی از تغيير بالاست استاندارد برای لامپهای تخليه گازی (فلورسنت) تغيير شار نوری لامپ ناشی از تغيير بالاست بطور متوسط در حدود 5% در نظر گرفته می شود: BF=0.95 8- LBF : ضريب کاهش نور ناشی از تعداد لامپهای سوخته: تعداد کل لامپهای سيستم/( تعداد کل لامپهای سوخته -تعداد کل لامپهای سيستم)=LBF

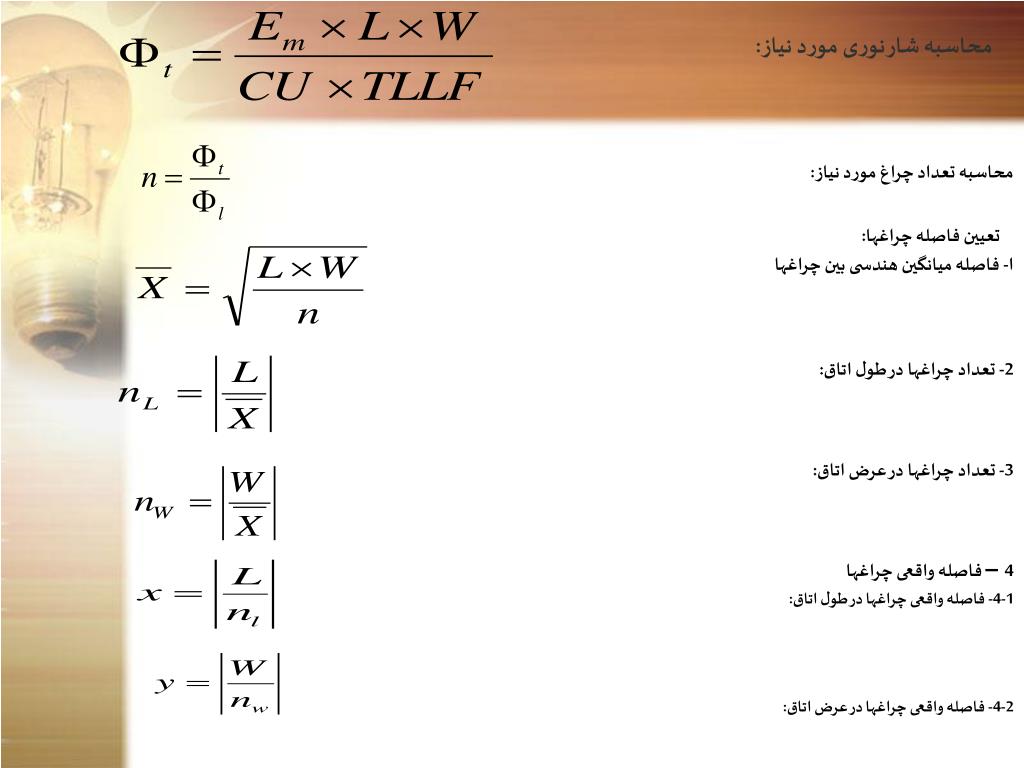

20. محاسبه شار نوری مورد نياز: محاسبه تعداد چراغ مورد نياز: تعيين فاصله چراغها: ا- فاصله ميانگين هندسی بين چراغها 2- تعداد چراغها در طول اتاق: 3- تعداد چراغها در عرض اتاق: 4 – فاصله واقعی چراغها 1-4- فاصله واقعی چراغها در طول اتاق: 2-4- فاصله واقعی چراغها در عرض اتاق:

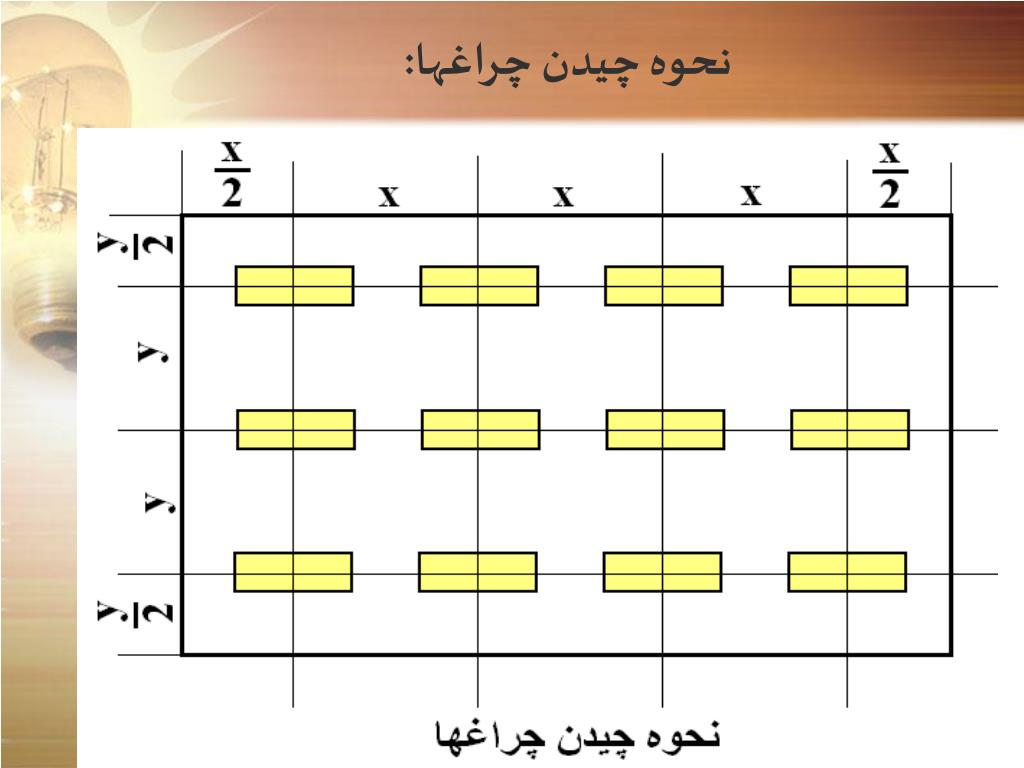

21. نحوه چيدن چراغها:

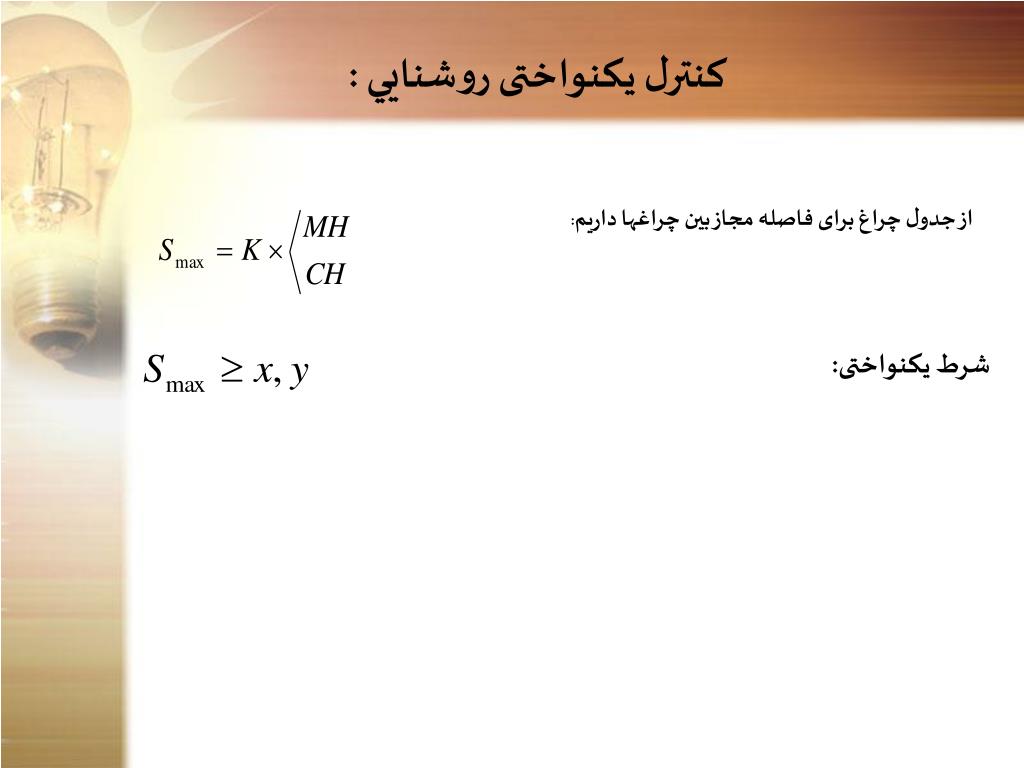

22. کنترل يکنواختی روشنايي : از جدول چراغ برای فاصله مجاز بين چراغها داريم: شرط يکنواختی:

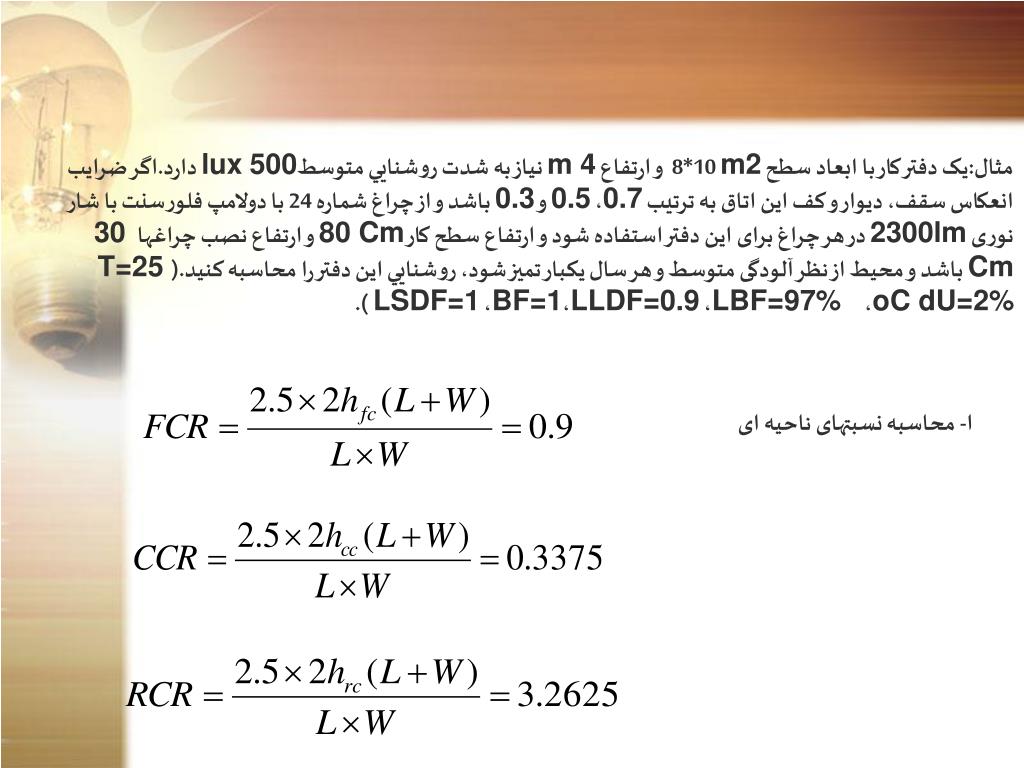

23. مثال:يک دفتر کار با ابعاد سطح m2 10*8 و ارتفاع m 4 نياز به شدت روشنايي متوسطlux 500 دارد.اگر ضرايب انعکاس سقف، ديوار و کف اين اتاق به ترتيب 0.7، 0.5 و 0.3 باشد و از چراغ شماره 24 با دولامپ فلورسنت با شار نوری 2300lm در هر چراغ برای اين دفتر استفاده شود و ارتفاع سطح کار 80 Cm و ارتفاع نصب چراغها 30 Cm باشد و محيط از نظر آلودگی متوسط و هر سال يکبار تميز شود، روشنايي اين دفتر را محاسبه کنيد.(T=25 oC dU=2%،LBF=97% ، LLDF=0.9،BF=1، LSDF=1 ). ا- محاسبه نسبتهای ناحيه ای

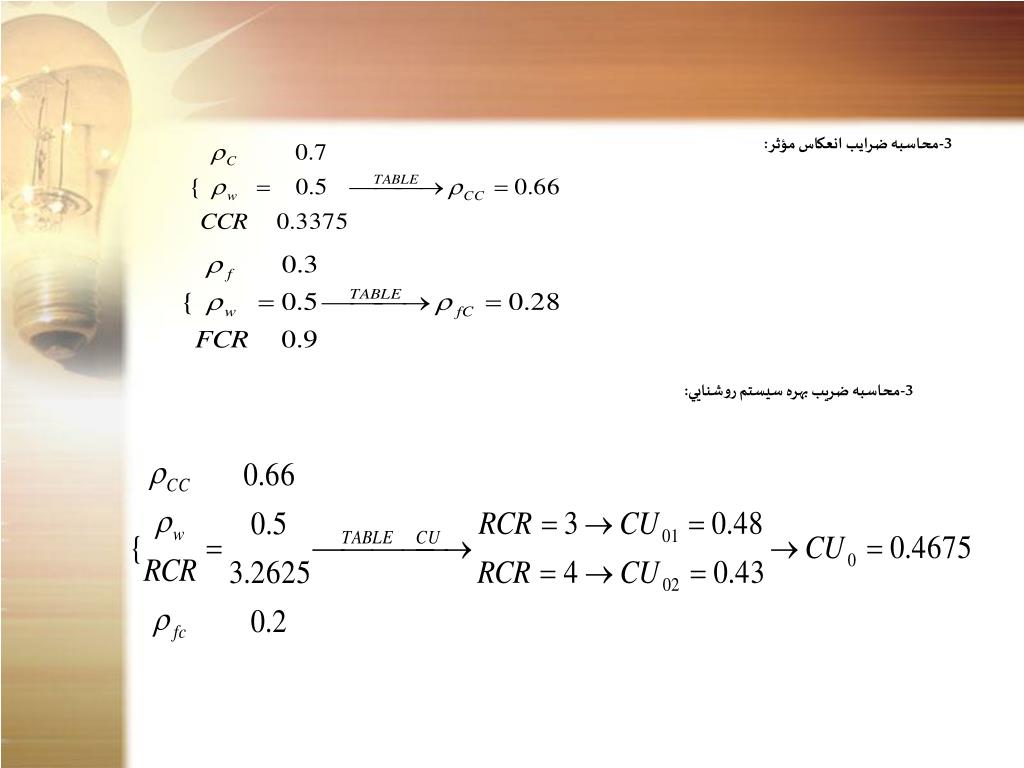

24. 3-محاسبه ضرايب انعکاس مؤثر: 3-محاسبه ضريب بهره سيستم روشنايي:

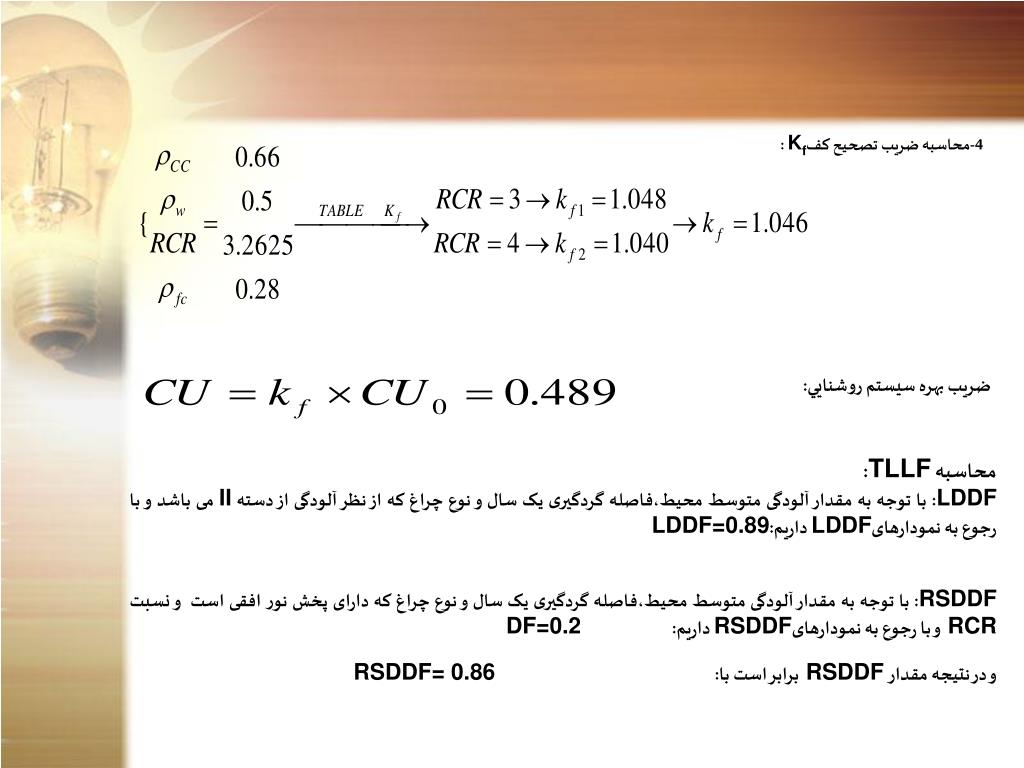

25. 4-محاسبه ضريب تصحيح کفKf : ضريب بهره سيستم روشنايي: محاسبه TLLF: LDDF: با توجه به مقدار آلودگی متوسط محيط،فاصله گردگيری يک سال و نوع چراغ که از نظر آلودگی از دسته II می باشد و با رجوع به نمودارهایLDDF داريم:LDDF=0.89 RSDDF: با توجه به مقدار آلودگی متوسط محيط،فاصله گردگيری يک سال و نوع چراغ که دارای پخش نور افقی استو نسبت RCRو با رجوع به نمودارهایRSDDF داريم:DF=0.2 و در نتيجه مقدار RSDDFبرابر است با:RSDDF= 0.86

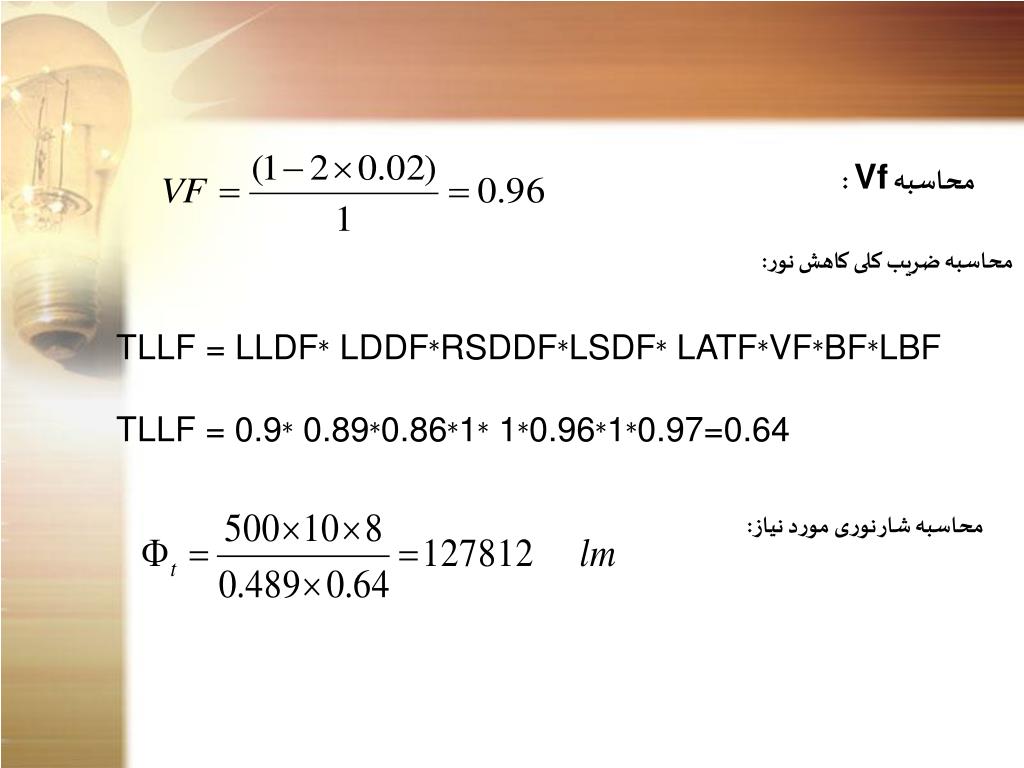

26. محاسبه Vf : محاسبه ضريب کلی کاهش نور: LBF*BF*VF* LATF*LSDF*RSDDF* LDDF*TLLF = LLDF 0.97=0.64*1*0.96* 1*1*0.86* 0.89*TLLF = 0.9 محاسبه شار نوری مورد نياز:

27. محاسبه تعداد چراغ مورد نياز: تعيين فاصله چراغها: ا- فاصله ميانگين هندسی بين چراغها 2- تعداد چراغها در طول اتاق: 3- تعداد چراغها در عرض اتاق: 4 – فاصله واقعی چراغها 1-4- فاصله واقعی چراغها در طول اتاق: 2-4- فاصله واقعی چراغها در عرض اتاق:

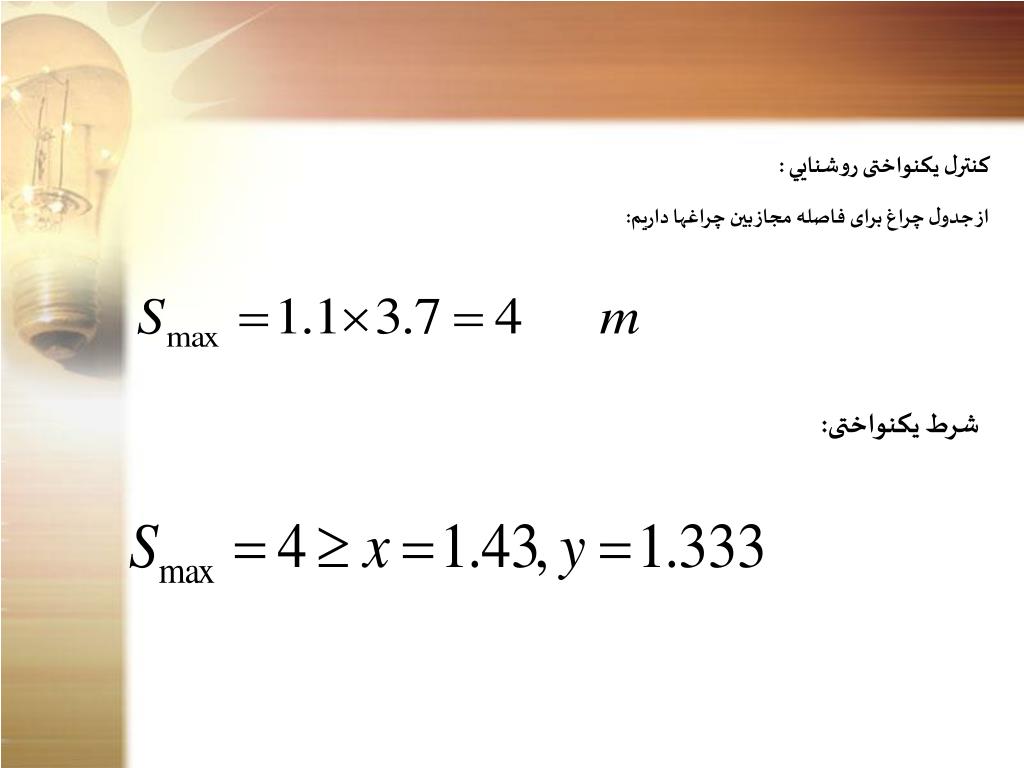

29. کنترل يکنواختی روشنايي : از جدول چراغ برای فاصله مجاز بين چراغها داريم: شرط يکنواختی:

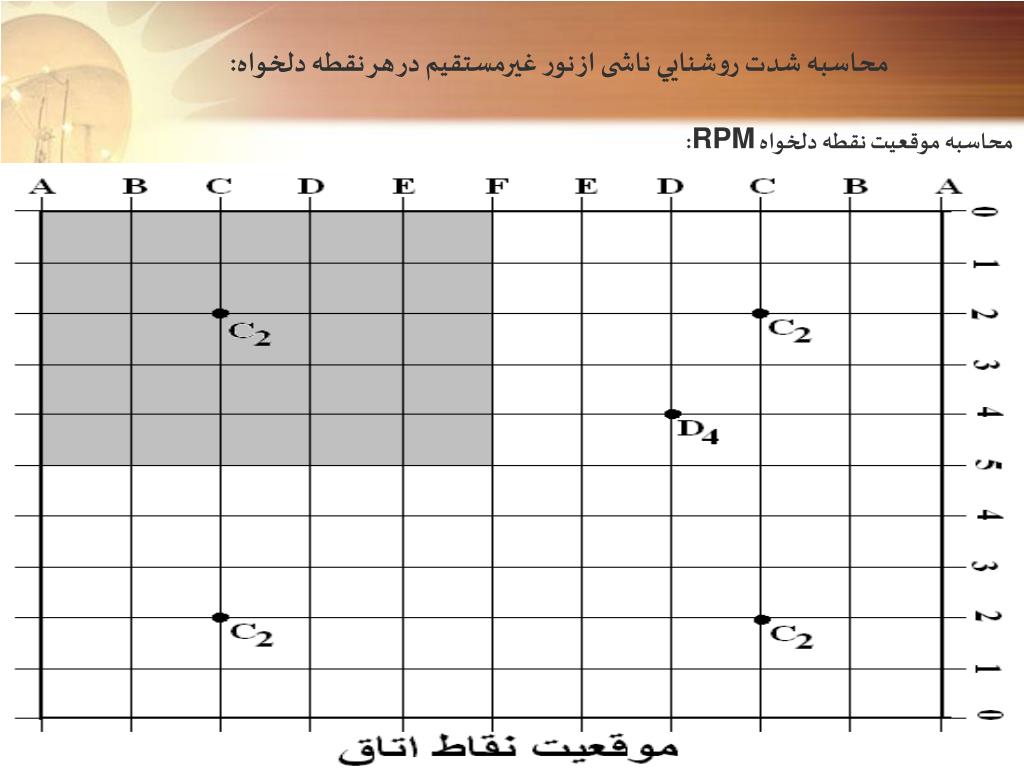

30. محاسبه شدت روشنايي ناشی از نور غيرمستقيم در هر نقطه دلخواه: محاسبه موقعيت نقطه دلخواه RPM:

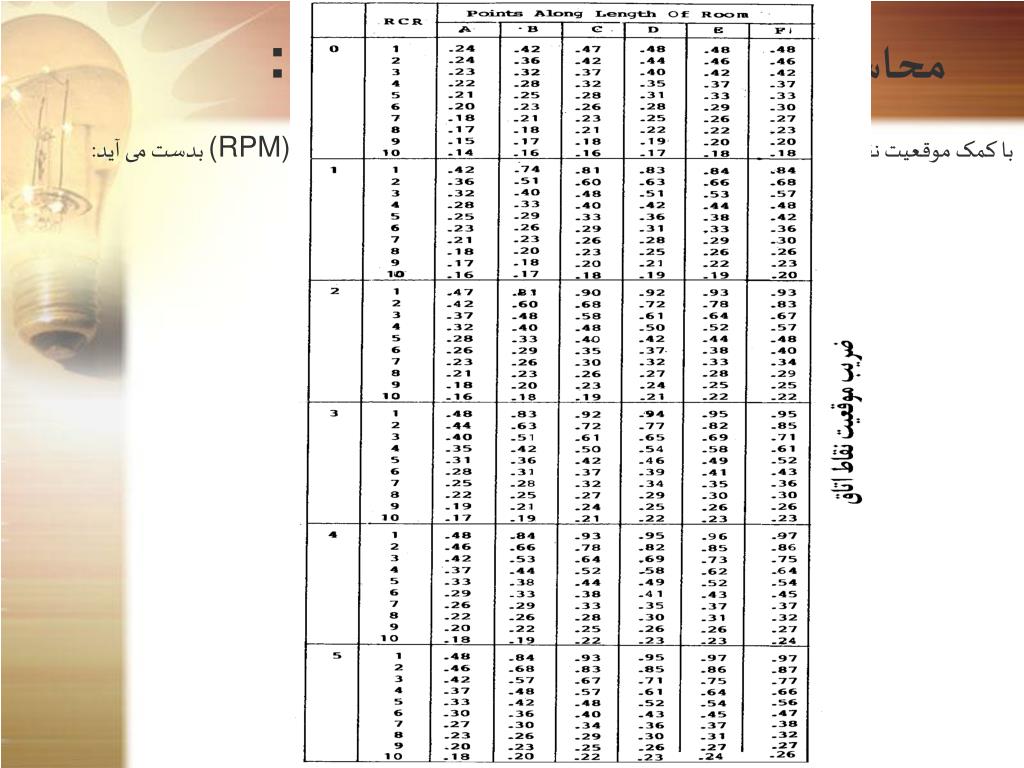

31. محاسبه ضريب موقعيت اتاق: (RPM) با کمک موقعيت نقطه دلخواه و نسبت ناحيه اتاق RCR از جدول زير ضريب موقعيت اتاق(RPM) بدست می آيد:

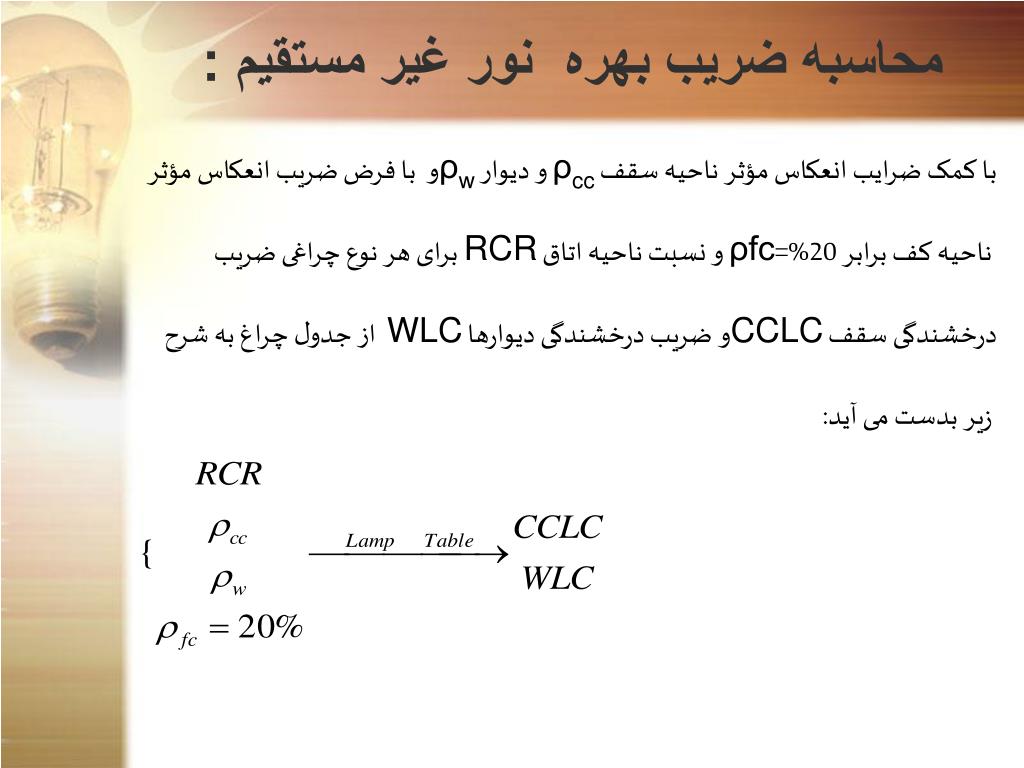

32. محاسبه ضريب بهرهنور غير مستقيم : با کمک ضرايب انعکاس مؤثر ناحيه سقف ρcc و ديوار ρwوبا فرض ضريب انعکاس مؤثر ناحيه کف برابر 20%=ρfc و نسبت ناحيه اتاق RCR برای هر نوع چراغی ضريب درخشندگی سقف CCLCو ضريب درخشندگی ديوارها WLCاز جدول چراغ به شرح زير بدست می آيد:

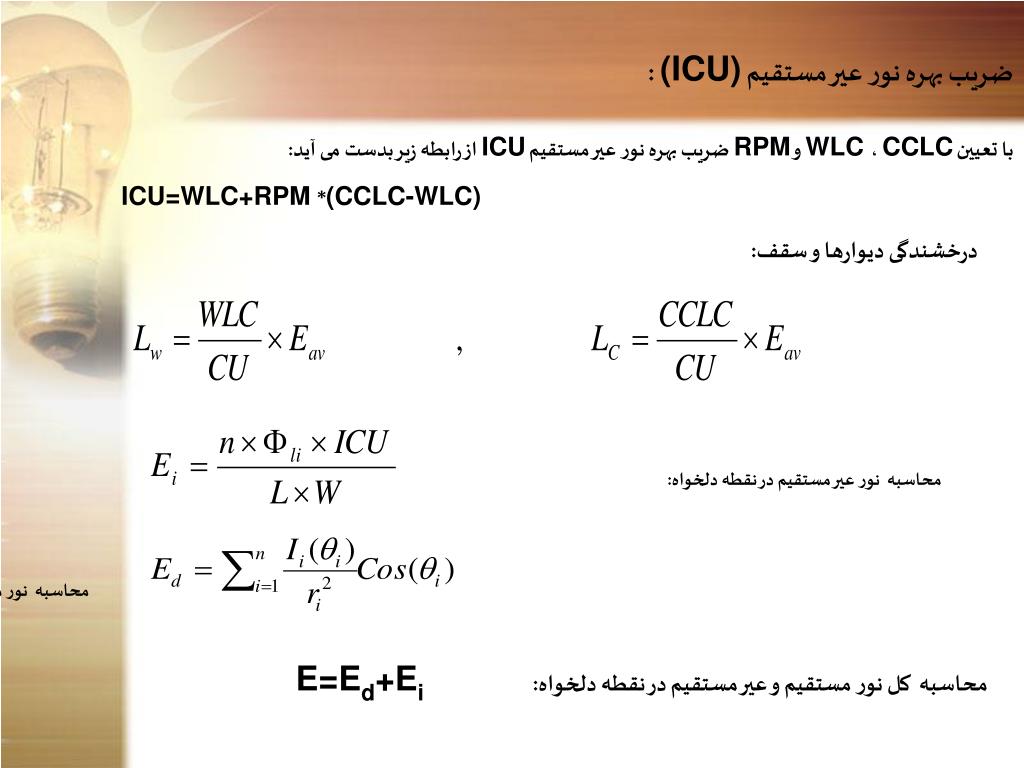

34. ضريب بهره نور عير مستقيم (ICU) : با تعيين CCLC ،WLC و RPM ضريب بهره نور عير مستقيم ICU از رابطه زير بدست می آيد: (CCLC-WLC)*ICU=WLC+RPM درخشندگی ديوارها و سقف: محاسبهنور عير مستقيم در نقطه دلخواه: محاسبهنور مستقيم در نقطه دلخواه: محاسبهکل نور مستقيم و عير مستقيم در نقطه دلخواه:E=Ed+Ei
