  1. 中国教育卫星宽带多媒体传输网培训讲座

  2. 目标一：了解卫星数据（IP） 接收系统的基本原理 目标二：掌握卫星天线的安装、调 试和接收资源的技能 目标三：掌握管理和利用卫星资源

  3. 三种模式介绍 模式一：教学光盘播放点 装 备：电视机、DVD机和成套教学光盘 配备对象：农村小学教学点 应用方式：以播放教学光盘为主，教师辅导 为辅；以教师讲授为主，播放光 盘为辅；帮助教师备课；开展面 向农民的教育活动。

  4. 模式二：卫星教学收视点 装 备：卫星信号接收单元、卫星数据接收系 统、卫星电视收视单元、教学光盘播 放单元及相关外设等。 配备对象：农村小学 应用方式：收看空中课堂节目，进行同步教学； 计算机辅助教学；教师备课、教研活 动和教师培训；学生计算机兴趣小组 活动；农村党员干部现代远程教育； 实现模式一的所有应用。

  5. 模式三：计算机教室 装 备：卫星信号接收单元、卫星数据接收 系统、卫星电视收视单元、计算机 教室、多媒体教室及相关外设等 配备对象：农村初中 应用方式：开设信息技术必修课；开展网络环 境下的教学；利用网络环境备课并 开展教研和教师培训；为农村党员 干部和农民提供培训服务；为农民 获取和发布信息提供服务；实现模 式一、二的全部功能

  6. 中国教育卫星宽带多媒体传输网 信息服务 基础教育 来自全国 上行站 职业教育 fibre （卫星/网络） 高等教育 无线广播 边远地区 师资培训 有线 电视网 CERnet & PSTN 校园网

  7. 中国教育卫星宽带多媒体传输平台使用“鑫诺一号”卫星的Ku频段，6A转发器中国教育卫星宽带多媒体传输平台使用“鑫诺一号”卫星的Ku频段，6A转发器

  8. 中国教育卫星宽带多媒体传输网基本参数 下行频率(Down Freq)： 12620 MHz 符 号 率(Symbol)： 32.553 Mbps 极化方式(Pol)： 垂直(Ver) 前向纠错FEC： 3/4 高频头本振(L.O Freq)： 11250 MHz 或 11300 MHz

  9. 中国教育卫星宽带多媒体传输网节目 电视节目 IP节目（节目类、信息类、课件类)

  10. 中国教育卫星宽带多媒体传输网近期节目安排 分 类 频道编号 频道名称 接收软件 电 视 节 目 CEBsat-TV-0 CETV-1 接收机 电视机 CEBsat-TV-1 CETV-2 CEBsat-TV-2 空中课堂

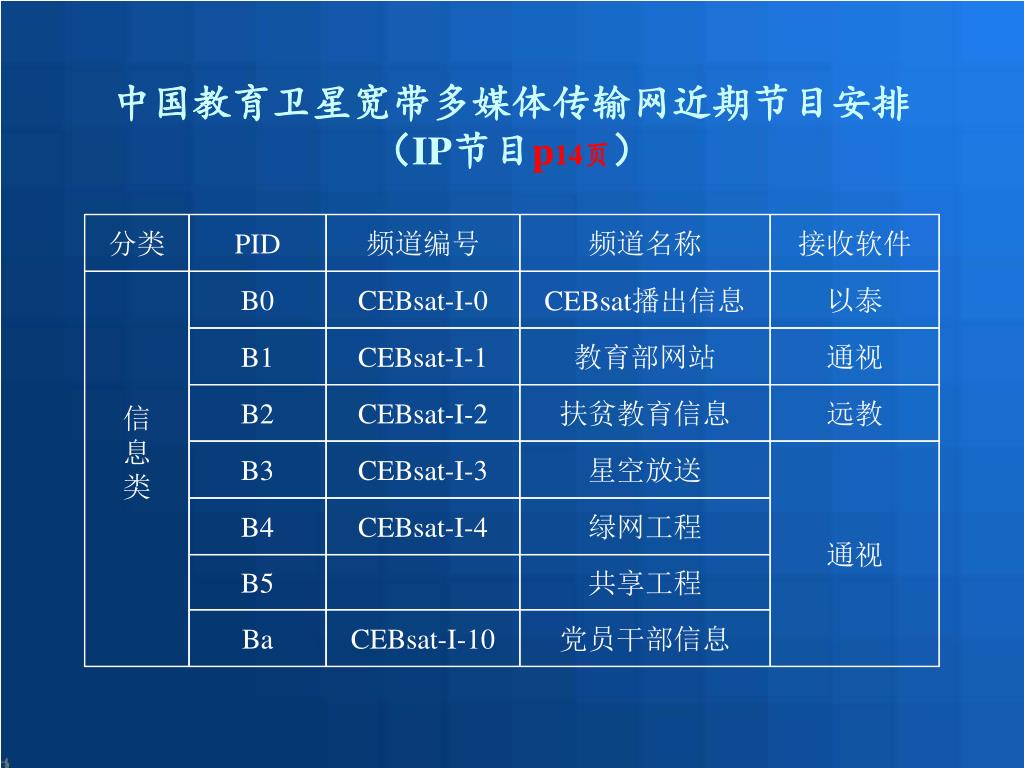

  11. 中国教育卫星宽带多媒体传输网近期节目安排（IP节目p14页）中国教育卫星宽带多媒体传输网近期节目安排（IP节目p14页） 分类 PID 频道编号 频道名称 接收软件 信 息 类 B0 CEBsat-I-0 CEBsat播出信息 以泰 B1 CEBsat-I-1 教育部网站 通视 B2 CEBsat-I-2 扶贫教育信息 远教 B3 CEBsat-I-3 星空放送 通视 B4 CEBsat-I-4 绿网工程 B5 共享工程 Ba CEBsat-I-10 党员干部信息

  12. 中国教育卫星宽带多媒体传输网近期节目安排（IP节目）中国教育卫星宽带多媒体传输网近期节目安排（IP节目） 分 类 PID 频道编号 频道名称 接收软件 课 件 类 D0 CEBsat-C-1 北京大学 以泰 （北大专用） D1 CEBsat-C-2 北京大学（医学部） D2 CEBsat-C-3 北京邮电大学 以泰 D3 CEBsat-C-4 中央广播电视大学 电大专用 D4 CEBsat-C-5 东南大学 经天 D5 CEBsat-C-6 信息技术教育和培训（暂停） 以泰 D8 CEBsat-C-9 星光远程教育 D9 CEBsat-C-10 北大医学网络教育 Da CEBsat-C-11 基础教育 Db CEBsat-C-12 中国农业大学远程教育 Dc CEBsat-C-13 党员干部教育 B8 CEBsat-C-14 党员干部教育 通视

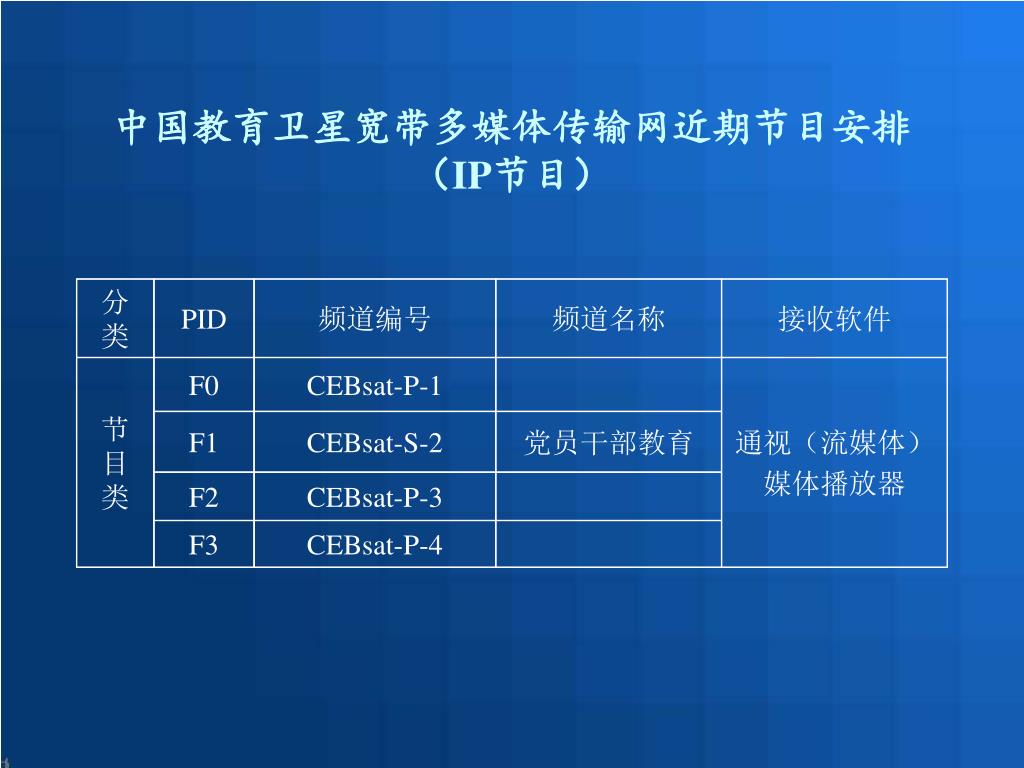

  13. 中国教育卫星宽带多媒体传输网近期节目安排（IP节目）中国教育卫星宽带多媒体传输网近期节目安排（IP节目） 分 类 PID 频道编号 频道名称 接收软件 节 目 类 F0 CEBsat-P-1 通视（流媒体） 媒体播放器 F1 CEBsat-S-2 党员干部教育 F2 CEBsat-P-3 F3 CEBsat-P-4

  14. 数字卫星接收技术与应用 一、概述 二、卫星接收站系统介绍 三、卫星天线的安装、调试及接收

  15. 卫星通信发展简史 1957 前苏联发射世界上第一颗人造地球卫星1963 美国发射世界上第一颗同步通信卫星 1965 第一颗商用同步卫星 中国发射第一颗卫星 DFH-1 1998中国发射了鑫诺一号卫星

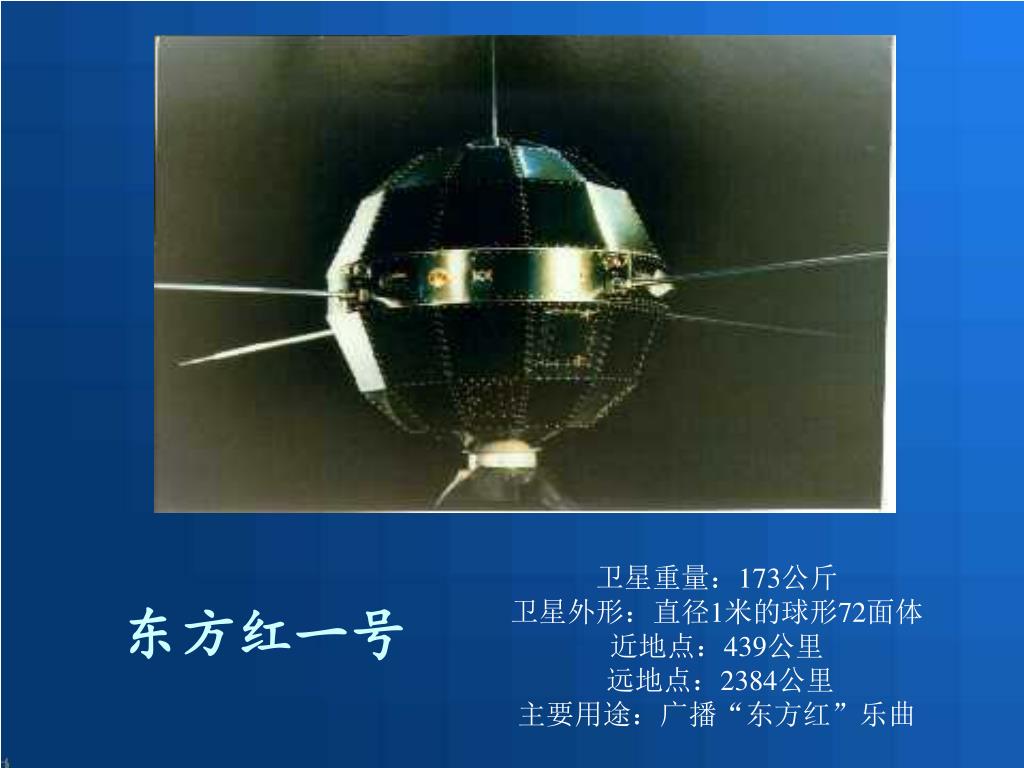

  16. 东方红一号 卫星重量：173公斤 卫星外形：直径1米的球形72面体 近地点：439公里 远地点：2384公里 主要用途：广播“东方红”乐曲

  17. 鑫诺一号（SINOSAT-1） 卫星采用由法国阿尔卡特宇航公司SAPACEBUS－3000三轴稳定平台,总功率5130W;星上共38个转发器,其中C频段24个,有882MHz带宽;Ku频段14个,有756MHz带宽;设计寿命大于15年。其C频段可覆盖中国及亚太地区，Ku频段可覆盖中国和周边国家及地区，为覆盖区内的用户提供公众卫星通信、专用网通信和广播电视等业务。

  18. “鑫诺一号”卫星场强分布图

  19. 卫星接收站系统介绍 1、卫星天线 2、高频头 3、数字卫星接收机 4、电视机(监视器 ) 5、IP数据接收卡

  20. 卫星天线的结构与组成 卫星接收天线由反射面板、馈源支架、馈源撑杆、托架、转盘、丝杆、丝杆盘和立柱组成。

  21. 卫星天线的结构

  22. 高频头 高频头通常称为低噪声下变频器，是由低噪声放大器与下变频器集成的组件，用LNB表示。它的作用是：由于卫星电视接收系统中天线接收到的卫星下行微波信号非常微弱，为保证信号的质量，将接收到的卫星下行频率信号进行放大并变频 。

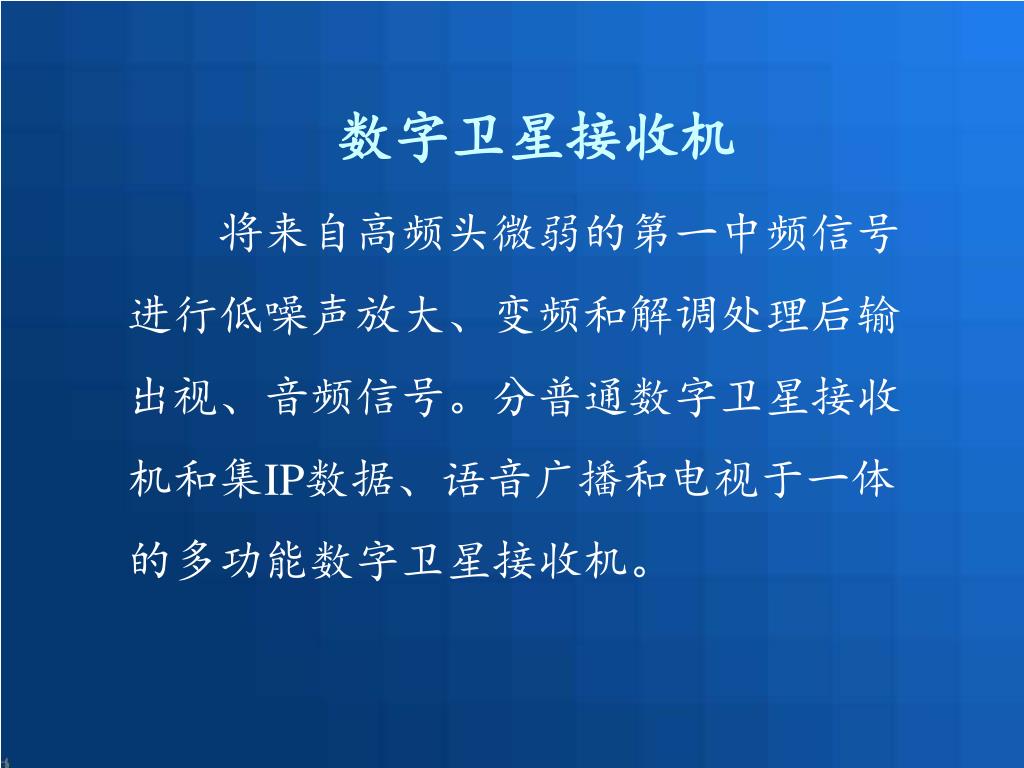

  23. 数字卫星接收机 将来自高频头微弱的第一中频信号进行低噪声放大、变频和解调处理后输出视、音频信号。分普通数字卫星接收机和集IP数据、语音广播和电视于一体的多功能数字卫星接收机。

  24. 常用数字接收机 九洲DVS-398F + 同洲CDVB2000B 同洲CDVB6000 TELEMANN DTR5000N

  25. 九洲DVS-398F+卫星接收机

  26. 数字接收机背面 1—S端子视频输出 5—左声道音频输出 2—卫星天线输入接口 6—右声道音频输出 3—环路输出 7—视频输出 4—RS232接口、用于软件升级 8—电源开关

  27. 常用卫星多媒体数据接收卡 清华永新数据接收卡同洲CDVBAny2000S 通视DVB-S Telemann Skymedia300

  28. 通视卫星数据接收卡

  29. 电视机（监视器） 带有视、音频输入端子

  30. 站址的选择 地理位置 视野范围 电磁干扰 地质和气象条件 其他条件

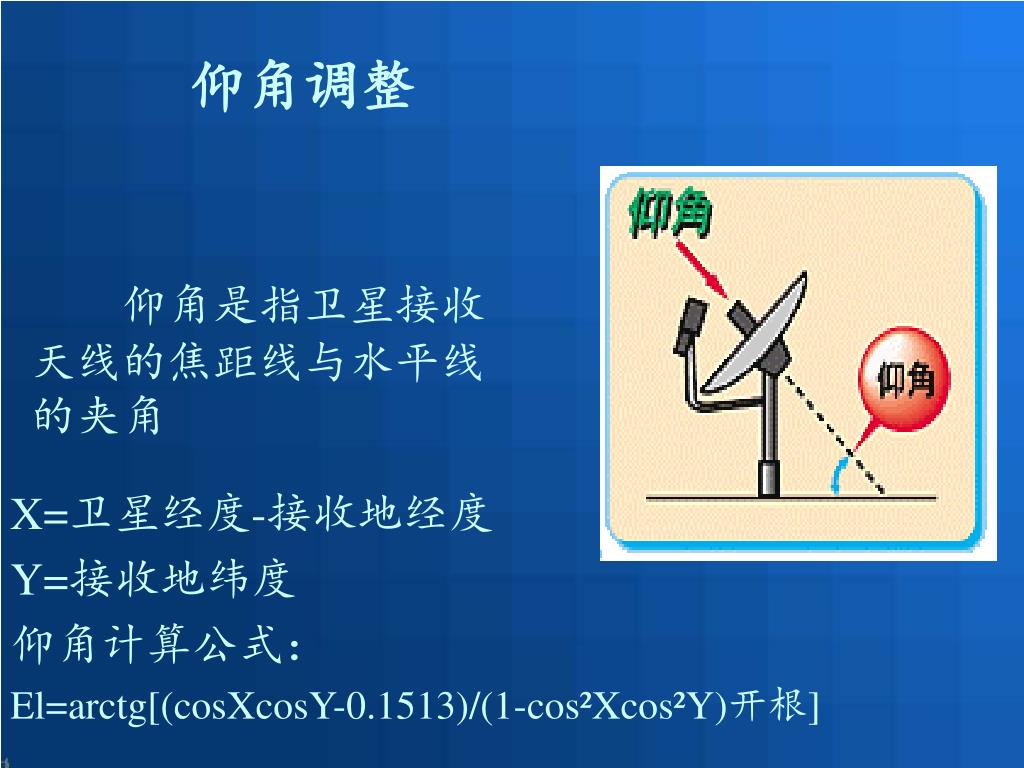

  31. 仰角调整 仰角是指卫星接收天线的焦距线与水平线的夹角 X=卫星经度-接收地经度 Y=接收地纬度 仰角计算公式： El=arctg[(cosXcosY-0.1513)/(1-cos²Xcos²Y)开根]

  32. 极化角调整 天线仰角调整好后，调整高频头极化角。使用的高频头上有一方向箭头UP，将方向箭头UP转到向上方向后顺时针转动高频头。

  33. 方位角是指从卫星接收天线（接收点）到卫星的视线在接收点的水平面上有一条正投影线，从接收点的正北方向开始，顺时针方向至这条投影线的角度就是方位角。方位角是指从卫星接收天线（接收点）到卫星的视线在接收点的水平面上有一条正投影线，从接收点的正北方向开始，顺时针方向至这条投影线的角度就是方位角。 方位角调整 方位角计算公式：Az=arctg(tgX/sinY) X=卫星经度-接收地经度 Y=接收地纬度

  34. “鑫诺一号”卫星天线角度(西安) 天线仰角为50.14度 天线方位角应为南偏东3.65度 高频头极化角3.01度

  35. 初调卫星天线 根据接收地点的经纬度和欲接收的卫星，利用计算程序或互联网查出接收地的方位角、仰角和极化角，利用罗盘和量角器初步调整好天线。

  36. 系统连接图

  37. 利用卫星接收机精确调整卫星天线 系统连接好以后，打开电视机和卫星接收机，设置接收参数。 LNB：开 本振频率：11300（在高频头的标签上） 下行频率：12620 符号率：32553 极性：垂直

  38. 作 业 详细描述你所在学校安装和调试“鑫诺一号”卫星天线的过程。 画出接收系统连接图。 联系方式：杨老师--13892034313
