第6章 微波与卫星通信的线路噪声及线路参数计算. 6.1 数字微波通信的假想参考通道与误码性能指标 6.2 数字微波的信道噪声与噪声指标分配 6.3 数字微波信道线路参数计算 6.4 卫星接收机载噪比与 G/T 值的计算 6.5 卫星通信线路的 C/T 值 6.6 FDM/FM/FDMA 系统中的卫星线路参数设计 6.7 TDMA 系统中的卫星线路参数设计及容量计算. 6.1 数字微波通信的假想参考通道与误码性能指标.
E N D

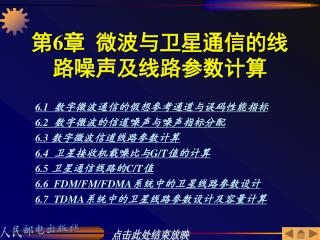

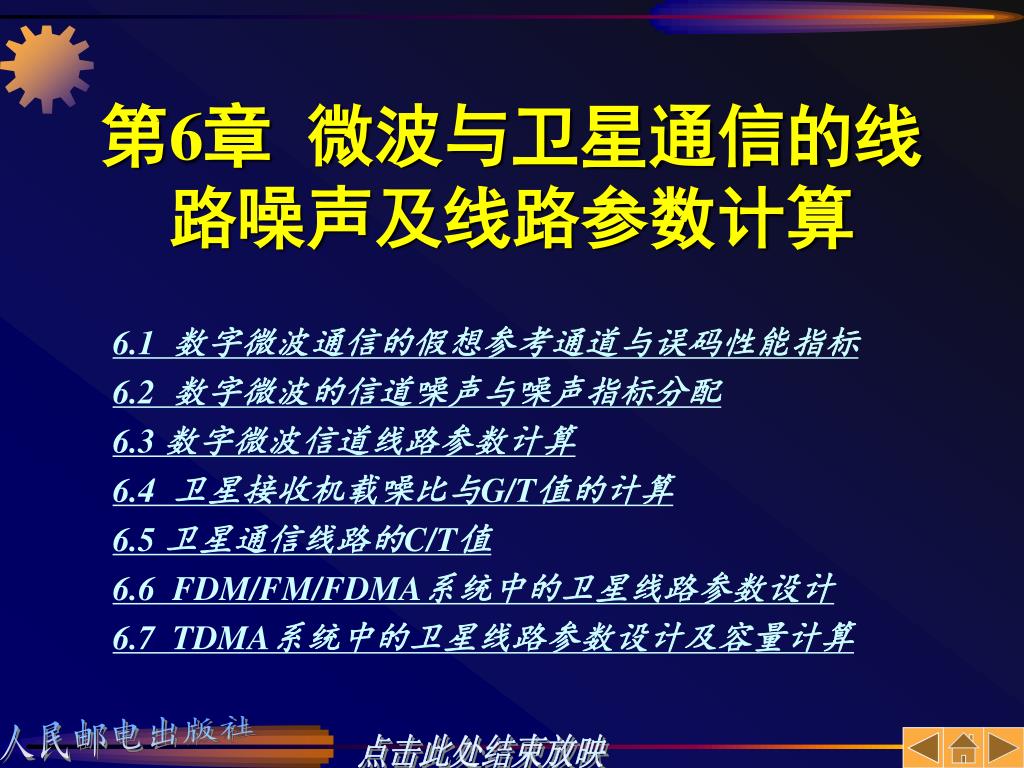

第6章 微波与卫星通信的线路噪声及线路参数计算 • 6.1 数字微波通信的假想参考通道与误码性能指标 • 6.2 数字微波的信道噪声与噪声指标分配 • 6.3 数字微波信道线路参数计算 • 6.4 卫星接收机载噪比与G/T值的计算 • 6.5 卫星通信线路的C/T值 • 6.6 FDM/FM/FDMA系统中的卫星线路参数设计 • 6.7 TDMA系统中的卫星线路参数设计及容量计算

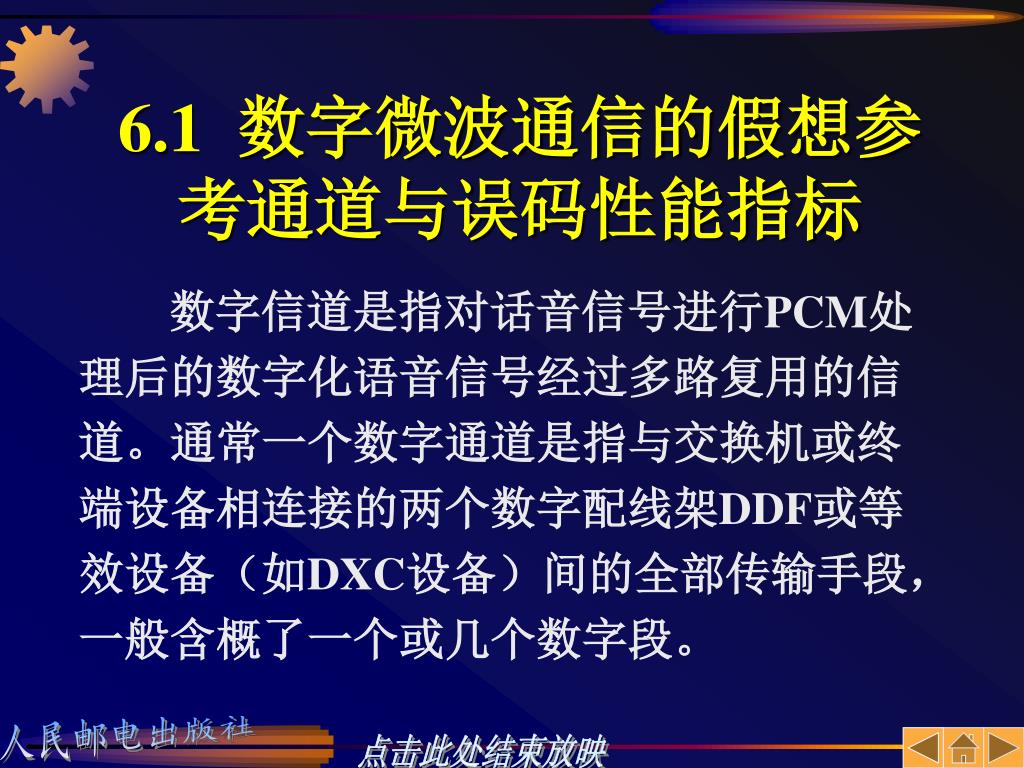

6.1 数字微波通信的假想参考通道与误码性能指标 • 数字信道是指对话音信号进行PCM处理后的数字化语音信号经过多路复用的信道。通常一个数字通道是指与交换机或终端设备相连接的两个数字配线架DDF或等效设备（如DXC设备）间的全部传输手段，一般含概了一个或几个数字段。
6.1.1 SDH体制下的数字微波通信 • 在PDH系统中，信息是以串行比特流的形式传输的，可用严重误码秒、误码秒来衡量系统误码性能。
1.假设参考数字连接模型 • （1）假设参考数字连接（HRX） • ITU-T规定，在全球范围内任意两个用户间的最长假想数字通道的长度为27500km，其中包括国内部分；最长假想参考数字通道的长度为6900km，这部分又可分为长途网、中继网和用户网（接入网）三部分。可见ITU-T建议的一个标准的最长HRX包含14个假设参考数字链路和13个交换节点。
（2）假想参考数字链路（或通道）（HRDL） • 为了简化数字传输系统的研究，把HRX中的两个相邻交换点的数字配线架间所有的传输系统、复接和分接设备等各种传输单元（不包括交换），用假想参考数字链路（HRDL）表示。
（3）假设参考数字段（HRDS） • 一个假想参考链路（HRDL）是由多个假想参考数字段（HRDS）构成的。而一个假想参考数字段HRDS是指两个相邻的数字配线架DDF或等效设备（例如两个分插复用器ADM）之间用来传输特定速率的数字信号的线路及设备。
2.SDH网络的误码评定参数 • 表6-1高比特率通道的端到端误码性能要求
（1）误块（EB） • 由于SDH帧结构采用块状结构，因而当同一块内的任意比特发生差错时，则认为该块出现差错，通常称该块为差错块，或误块。 • （2）误码性能参数 • ① 误块秒比（ESR） • ② 严重误块秒比（SESR） • ③ 背景误块比（BBER）
6.1.2 误码性能规范 • 1.全程误码指标 • 由假设参考通道模型可知，对于STM-1数字微波通信系统，其最长的假设参考数字通道为27500km，这样其全程端到端的误码特性应满足表6-1的要求。
2.指标分配 • 为了将图6-3所示的27500km端到端光纤通信系统的指标分配到更小的组成部分，G.826采用了一种新的分配法，即在按区段分配的基础上结合按距离分配的方法。 • （1）国际部分 • 国际部分是指两个终端国家的IG之间的部分。 • （2）国内部分 • 国内部分从IG到通道终端点（PTP）之间的部分，如图6-3所示。通常PTP位于用户处。
6.2 数字微波的信道噪声与噪声指标分配 • 6.2.1 噪声的分类 • 数字微波的信道噪声可分为4类：分别为热噪声（包括本振噪声）、各种干扰噪声、波形失真噪声和其他噪声。
1.热噪声 • 本节中讨论的热噪声是指收信机的固有热噪声和收发本振热噪声。 • （1）收信机的固有热噪声 • N固=NFKT0B • （2）收发本振源的热噪声 • 对收发本振源而言，热噪声主要由寄生调相噪声和寄生调幅噪声组成。
2.各种干扰噪声 • 从干扰噪声的性质来看，基本上可分为两大类：一类是设备及馈线系统造成的，例如回波干扰、交叉极化干扰等就属于这一类；另一类属于其他干扰，可认为是外来干扰。 • （1）回波干扰 • 在馈线及分路系统中，有很多导波元件，当导波元件之间的连接处的连接不理想时，会形成对电波反射。
（2）交叉极化干扰 • 为了提高高频信道的频谱利用率，在数字微波通信中用同一个射频的两种正交极化波（即利用水平极化波和垂直极化波的相互正交性）来携带不同波道的信息，这就是同频再用方案。 • （3）收发干扰 • 在同一个微波站中，对某个通信方向的收信和发信通常是共用一副天线的。这样发支路的电波就可以通过馈线系统的收发公用器件（也可能通过天线端的反射）而进入收信机，从而形成收发支路间的干扰。

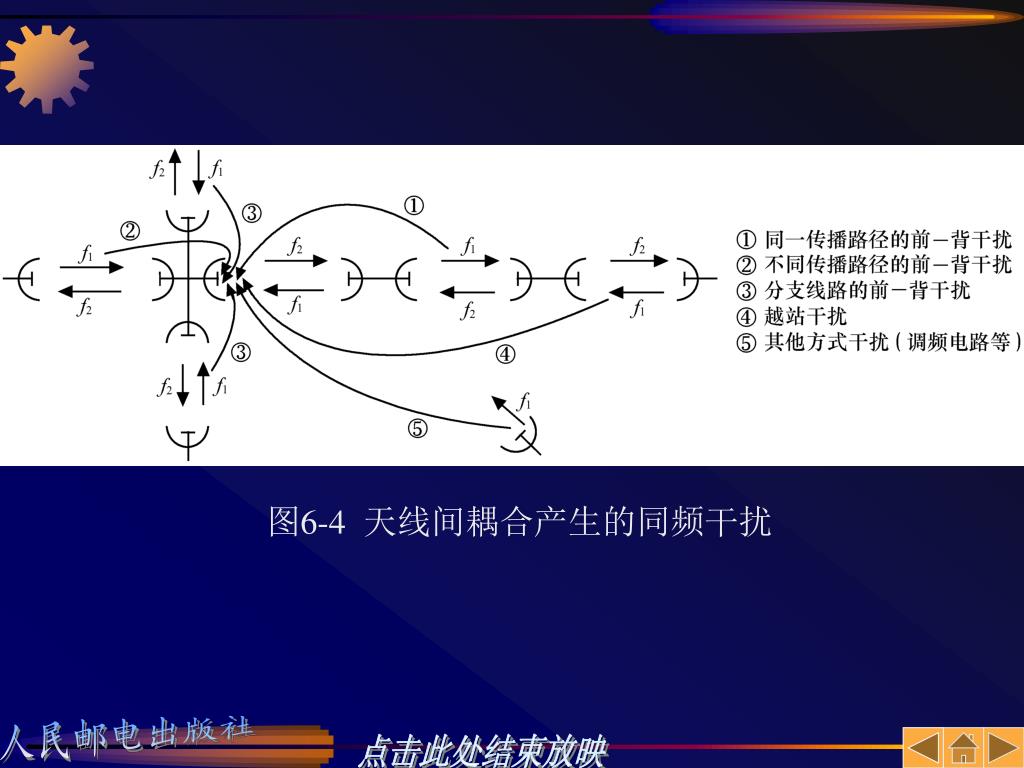

（4）邻近波道干扰 • 当多波道工作时，发端或收端各波道的射频频率之间应有一定的间隔，否则就会造成对邻近波道的干扰。 • （5）天线系统的同频干扰 • 天线间的耦合会使二频制系统通过多种途径产生同频干扰，如图6-4所示。

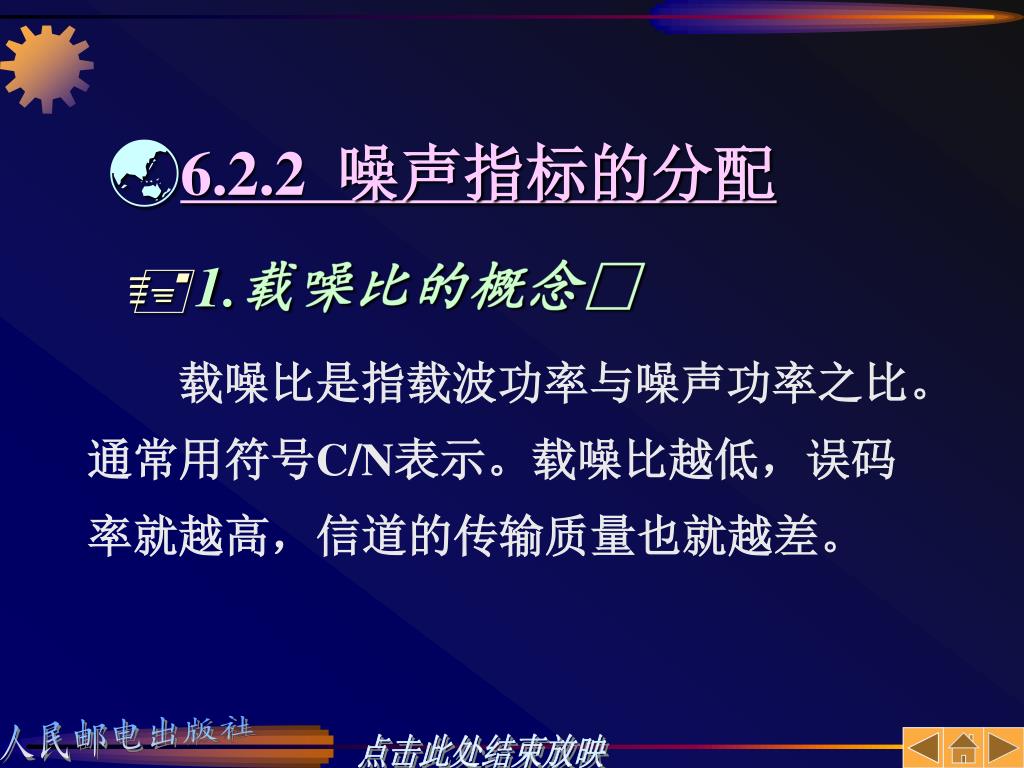

6.2.2 噪声指标的分配 • 1.载噪比的概念 • 载噪比是指载波功率与噪声功率之比。通常用符号C/N表示。载噪比越低，误码率就越高，信道的传输质量也就越差。
2. 噪声性质评价 • 按其性质噪声干扰可分为固定恶化干扰、恒定恶化干扰和变化恶化干扰，对噪声干扰的这种分类法是与数字微波信道传播特点相适应的。 • 恒定恶化干扰是指与电波衰落无关的各种噪声，例如回波干扰、越站干扰、邻近波道干扰和本振噪声等。
6.3 数字微波信道线路参数计算 • 6.3.1 信道的基本性能和主要线路参数计算 • 1.一定误码率要求下的实际门限电平值 • 理论载噪比表示的是一定误码率指标F信号与高斯白噪声的比值，这些噪声包括热噪声和各种干扰噪声，但没有考虑设备性能不完善的影响（指N固）。
【例6-1】已知某数字微波通信系统的技术指标如下：【例6-1】已知某数字微波通信系统的技术指标如下： • 门限载噪比=23.1dB（没有考虑固定恶化成分）, 接收机噪声系数=1.62 ,接收机的等效带宽=25.833MHz，试计算出该系统的实际门限电平值。
2.衰落储备 • 衰落储备包括平衰落储备和多径衰落储备，下面分别进行介绍。 • （1）平衰落储备 • 首先介绍一下平衰落的概念。平衰落是指频带内的各种频率分量所受到的衰减近似相等的衰落。
（2）多径衰落储备 • 当宽带信号经多径传播时，由于所传输的路径不同，因此信号到达接收端的时延不同，从而造成相互干扰，使得带内各频率分量的幅度受到的衰减程度不同，这就是多径衰落。
（3）复合平衰落储备 • 在采用空间分集技术的系统中，由于接收信号分别经过主接收系统和分接收系统，然后被送入中频合成器进行同相合成，此时系统的衰落特性就得到了改善，我们称通过空间分集而改善的特性为复合平衰落储备Mfc，可用下式计算： • 其中Mf1，Mf2分别表示两个分集接收系统的平衰落储备，而Max（Mf1，Mf2）则代表取两者中间最大的数值，d12表示两个分集系统的天线收信电平差。
3.衰落概率指标分配 • 数字微波传输信道是以高误码率作为设计指标的，所以这里所指的分配当然是指高误码率时对应的衰落概率指标分配。 • （1）不同信道的衰落概率分配
① 电话传输信道 • 当一条实际微波电路的总长为d公里时，则该电路分配允许的衰落概率指标不得超过 • ② 数据传输信道 • 当实际电路长度为d公里时，其允许的衰落概率指标不得超过：
（2）衰落概率的估算 • 在大容量的数字微波通信系统中，影响衰落概率指标的因素有平衰落和频率选择性衰落，因此系统的衰落概率Pm可以用平衰落引起的衰落概率Pmf和频率选择性衰落引起的衰落概率Pms来表示，即 • Pm=Pmf+Pms
① 平衰落所引起的衰落概率Pmf • 我国在确定衰落概率时是根据ITU的规定，以下列经验式进行计算的： • ②频率选择性衰落引起的衰落概率Pms • 当存在多径衰落时，由于不同路径的信号，其传输时延不同，会对主信号构成干扰，而且Ms越小，造成系统瞬间中断的概率（即衰落概率）越高。
6.3.2 改善误码性能的措施 • 1.采用备用波道时的衰落概率改善 • 当某中继段的衰落概率指标大于式（6-6）（针对电话传输波道）计算出的分配值Px时，我们可以考虑采用备用波道方式来改善系统性能，为此提出了备用波道改善系数 Ifd，它表示改善后的衰落概率Pfd与平衰落情况下的衰落概率Pmf的关系，并可用下式表述：
2.采用分集技术时的衰落概率改善 • 常用的分集技术有空间分集和频率分集。对于地面反射所引起的多径衰落，常采用空间分集的方式来克服其影响。 • 我们用Pfd+sd来表示采用空间分集时的衰落概率，具体表示式如下：
【例6-3】现有一数字微波通信系统，某中继段d=50km，处在C型端面，f=5GHz，自由空间收信电平Pr0 = -43.6dBm，接收机实际门限电平Pr门= -74.8dBm(BER≤10-3),实际门限载噪比（C实/N固）=23.1dB，系统采用6：1波道备份和二重空间分集接收。试求如下参数： • （1）1平衰落储备Mf • （2）该段电路的瞬断率Pm • （3）采用6：1备用波道后的瞬断率Pfd • （4）采用二重空间分集后的瞬断率Pfd+sd
6.4 卫星接收机载噪比与G/T值的计算 • 6.4.1 卫星系统中存在的噪声与干扰类型 • 在卫星通信系统中存在着多种噪声与干扰，它们分别是由不同的器件引入的，而且与系统所采用的寻址方式有关，下面分别进行介绍。
1.噪声类型 • 卫星通信系统是以大气作为传输介质来完成地球站与卫星转发器之间的信息交互的。由于其传输路径长，接收机所接收的信号功率非常弱，因此对噪声非常敏感。 • （1）热噪声 • 系统中的任何器件和设备工作时，都会给系统引入热噪声，其功率为N=KT0B，与数字微波中的噪声功率的形式相同。
（2）天线噪声 • 无论是在微波系统中，还是在卫星系统中，天线都是用来完成射频信号的发送与接收工作的设备。 • 根据噪声源产生的原因，噪声源大致可分为自然噪声源和人为噪声源两大类。自然噪声源包括宇宙噪声、太阳噪声、地面噪声、大气层吸收和降雨损耗等产生的噪声。
由于噪声是通过接收机天线进入系统的，为了衡量进入接收系统的噪声大小，因而我们提出了一个新的物理量——天线噪声温度。在图6-5中给出了一个典型地面站受到大气吸收（实线）和银河系外噪声（虚线）影响时的天线噪声温度示意图。由于噪声是通过接收机天线进入系统的，为了衡量进入接收系统的噪声大小，因而我们提出了一个新的物理量——天线噪声温度。在图6-5中给出了一个典型地面站受到大气吸收（实线）和银河系外噪声（虚线）影响时的天线噪声温度示意图。
在第1章中我们已经介绍了卫星接收系统的结构，除接收天线会给系统引入噪声外，其他器件如低噪声放大器、下变频器以及天线与低噪声放大器间的馈线都会是系统的重要噪声来源。如果天线与低噪声放大器间的馈线对信号具有1/L的衰减量，那么接收系统噪声温度Tt可用下式来表示： • Tt=TA/L+Ti（1－1/L）+Tr

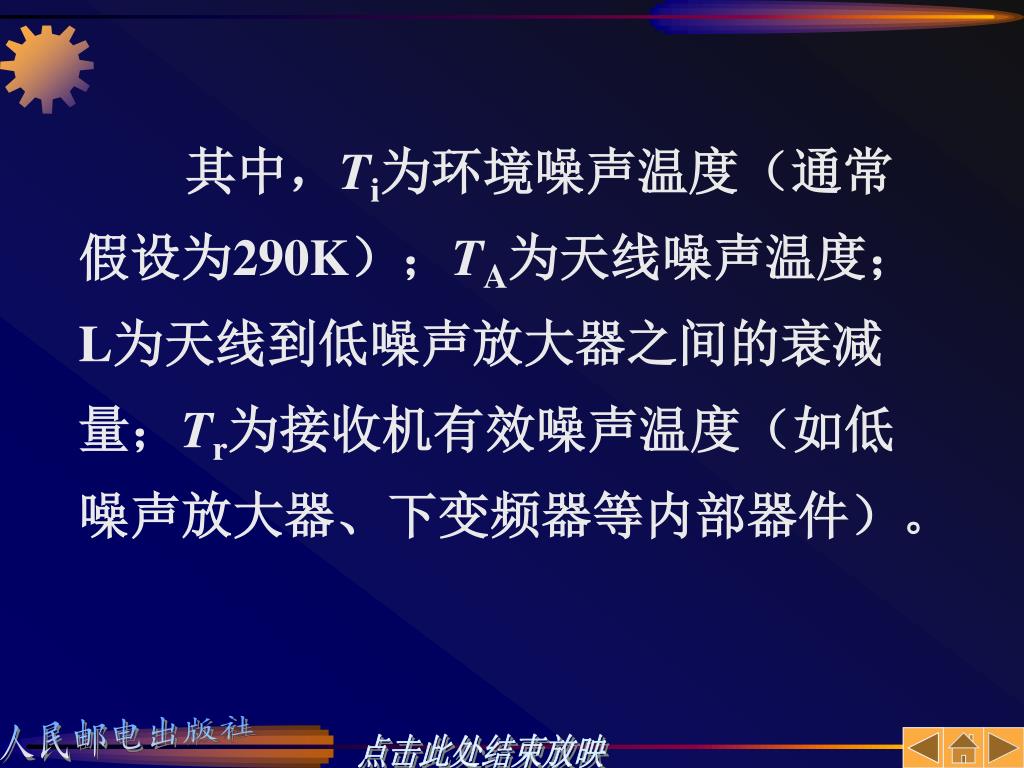

其中，Ti为环境噪声温度（通常假设为290K）；TA为天线噪声温度；L为天线到低噪声放大器之间的衰减量；Tr为接收机有效噪声温度（如低噪声放大器、下变频器等内部器件）。其中，Ti为环境噪声温度（通常假设为290K）；TA为天线噪声温度；L为天线到低噪声放大器之间的衰减量；Tr为接收机有效噪声温度（如低噪声放大器、下变频器等内部器件）。

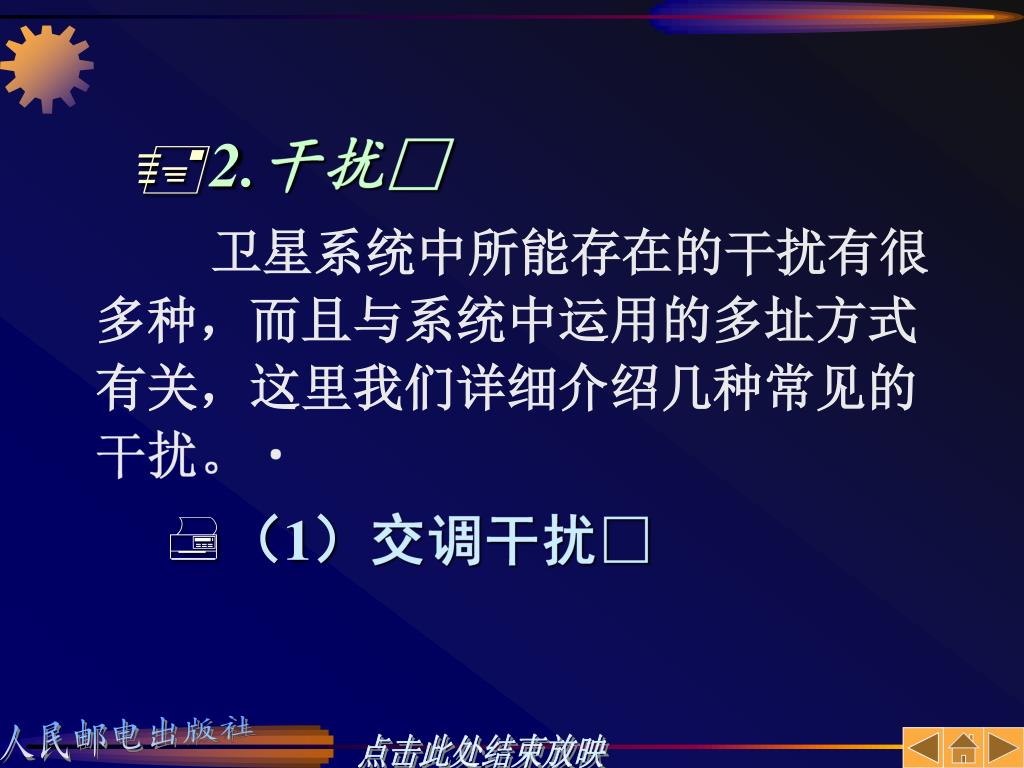

2.干扰 • 卫星系统中所能存在的干扰有很多种，而且与系统中运用的多址方式有关，这里我们详细介绍几种常见的干扰。 • （1）交调干扰

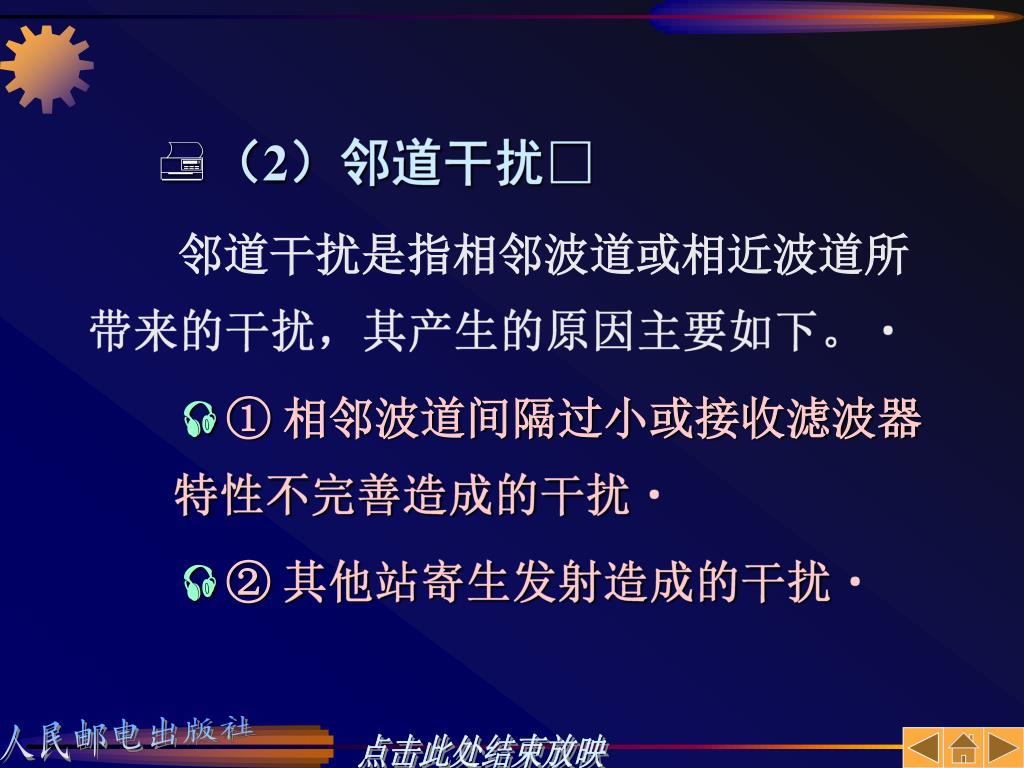

（2）邻道干扰 • 邻道干扰是指相邻波道或相近波道所带来的干扰，其产生的原因主要如下。 • ① 相邻波道间隔过小或接收滤波器特性不完善造成的干扰 • ② 其他站寄生发射造成的干扰
（3）相邻波束间的干扰 • 当卫星系统中采用了空分多址方式时，即采用波束隔离方式，它首先是将地球表面分成若干个区域，不同的区域用不同的波束覆盖，而且彼此互不重叠。这样不同波束可以采用相同频带，但由于天线方向图的旁瓣效应，使得两个彼此接近的波束之间存在相互干扰，这就是相邻波束间的干扰。
