多机通信系统设计

1. 多机通信系统设计

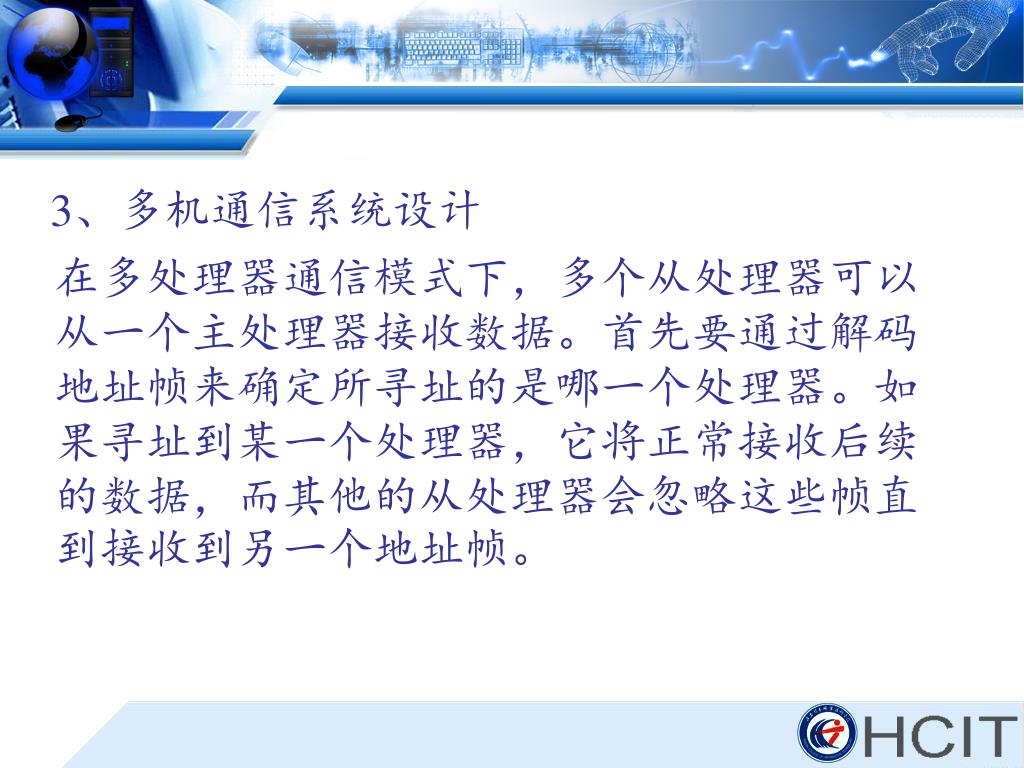

2. 3、多机通信系统设计 在多处理器通信模式下，多个从处理器可以从一个主处理器接收数据。首先要通过解码地址帧来确定所寻址的是哪一个处理器。如果寻址到某一个处理器，它将正常接收后续的数据，而其他的从处理器会忽略这些帧直到接收到另一个地址帧。

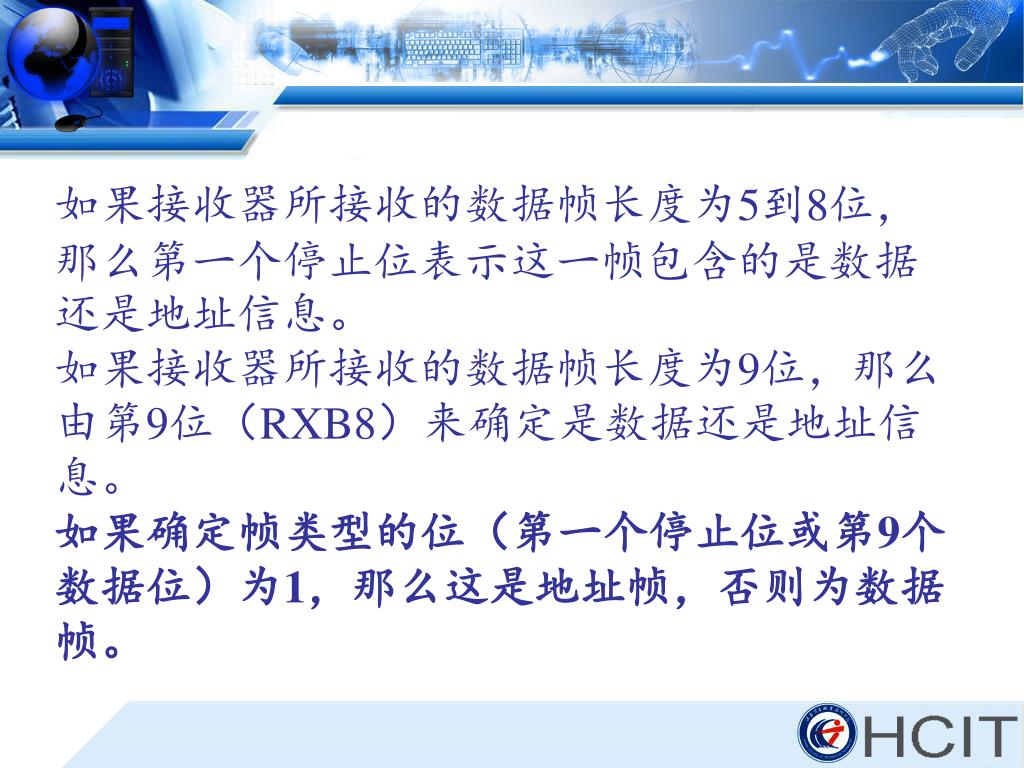

3. 如果接收器所接收的数据帧长度为5到8位，那么第一个停止位表示这一帧包含的是数据还是地址信息。如果接收器所接收的数据帧长度为5到8位，那么第一个停止位表示这一帧包含的是数据还是地址信息。 如果接收器所接收的数据帧长度为9位，那么由第9位（RXB8）来确定是数据还是地址信息。 如果确定帧类型的位（第一个停止位或第9个数据位）为1，那么这是地址帧，否则为数据帧。

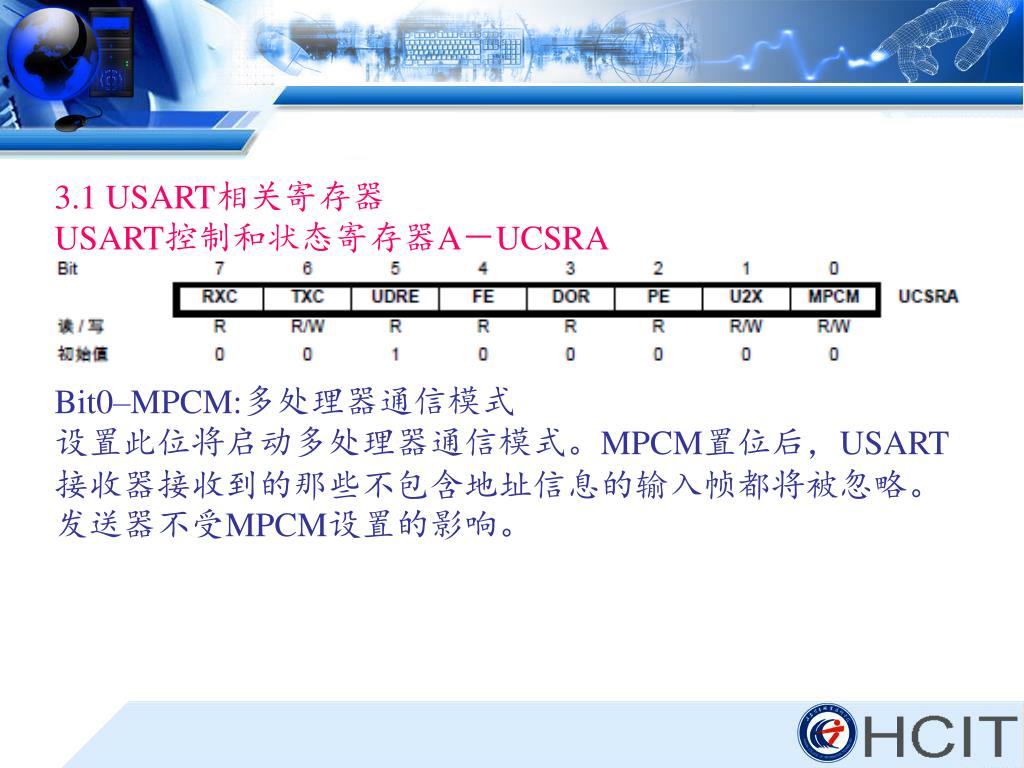

4. 3.1 USART相关寄存器 USART控制和状态寄存器A－UCSRA Bit0–MPCM:多处理器通信模式 设置此位将启动多处理器通信模式。MPCM置位后，USART接收器接收到的那些不包含地址信息的输入帧都将被忽略。发送器不受MPCM设置的影响。

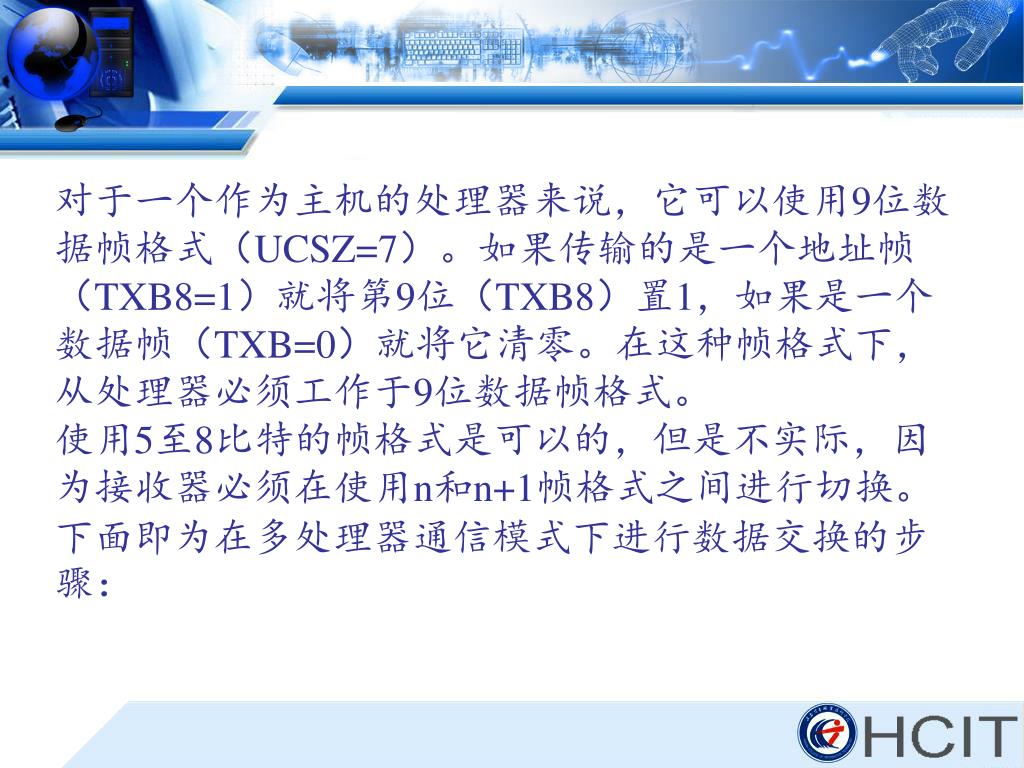

5. 对于一个作为主机的处理器来说，它可以使用9位数据帧格式（UCSZ=7）。如果传输的是一个地址帧（TXB8=1）就将第9位（TXB8）置1，如果是一个数据帧（TXB=0）就将它清零。在这种帧格式下，从处理器必须工作于9位数据帧格式。对于一个作为主机的处理器来说，它可以使用9位数据帧格式（UCSZ=7）。如果传输的是一个地址帧（TXB8=1）就将第9位（TXB8）置1，如果是一个数据帧（TXB=0）就将它清零。在这种帧格式下，从处理器必须工作于9位数据帧格式。 使用5至8比特的帧格式是可以的，但是不实际，因为接收器必须在使用n和n+1帧格式之间进行切换。 下面即为在多处理器通信模式下进行数据交换的步骤：

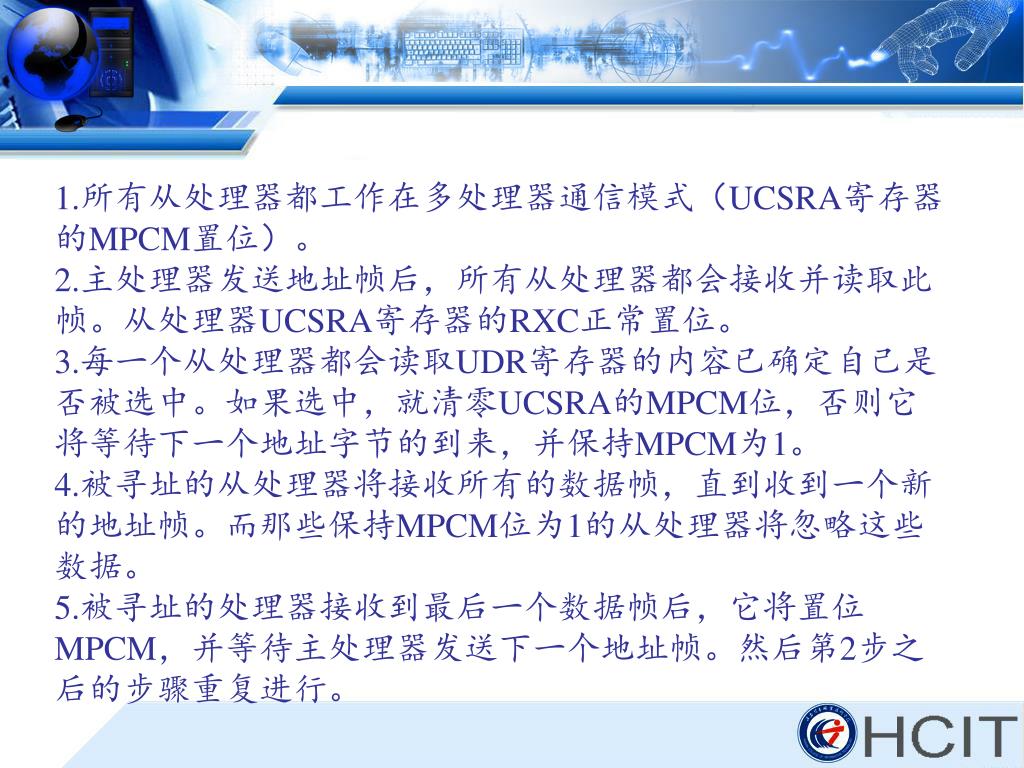

6. 1.所有从处理器都工作在多处理器通信模式（UCSRA寄存器的MPCM置位）。1.所有从处理器都工作在多处理器通信模式（UCSRA寄存器的MPCM置位）。 2.主处理器发送地址帧后，所有从处理器都会接收并读取此帧。从处理器UCSRA寄存器的RXC正常置位。 3.每一个从处理器都会读取UDR寄存器的内容已确定自己是否被选中。如果选中，就清零UCSRA的MPCM位，否则它将等待下一个地址字节的到来，并保持MPCM为1。 4.被寻址的从处理器将接收所有的数据帧，直到收到一个新的地址帧。而那些保持MPCM位为1的从处理器将忽略这些数据。 5.被寻址的处理器接收到最后一个数据帧后，它将置位MPCM，并等待主处理器发送下一个地址帧。然后第2步之后的步骤重复进行。

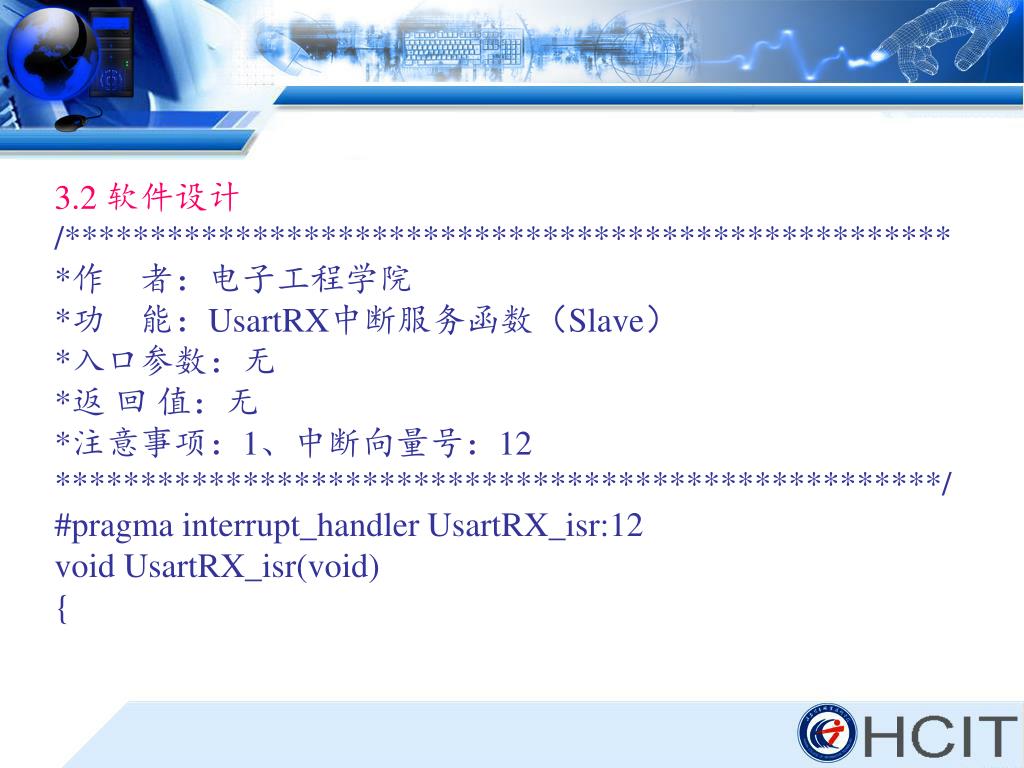

7. 3.2 软件设计 /**************************************************** *作 者：电子工程学院 *功 能：UsartRX中断服务函数（Slave） *入口参数：无 *返 回 值：无 *注意事项：1、中断向量号：12 ****************************************************/ #pragma interrupt_handler UsartRX_isr:12 void UsartRX_isr(void) {

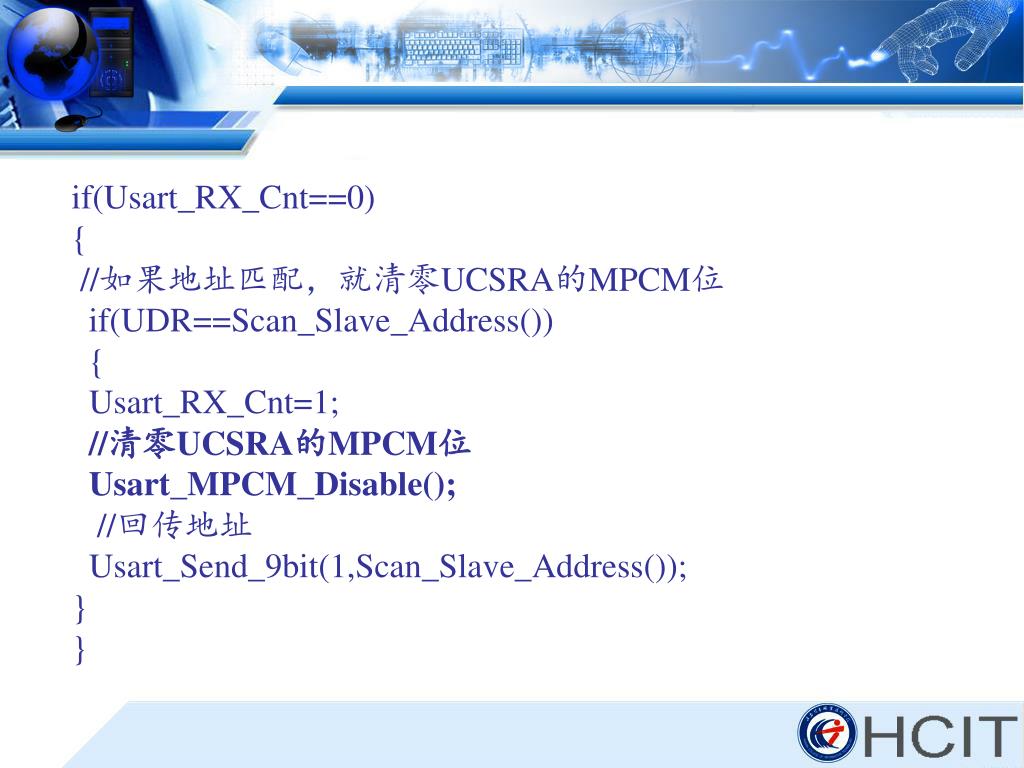

8. if(Usart_RX_Cnt==0) { //如果地址匹配，就清零UCSRA的MPCM位 if(UDR==Scan_Slave_Address()) { Usart_RX_Cnt=1; //清零UCSRA的MPCM位 Usart_MPCM_Disable(); //回传地址 Usart_Send_9bit(1,Scan_Slave_Address()); } }

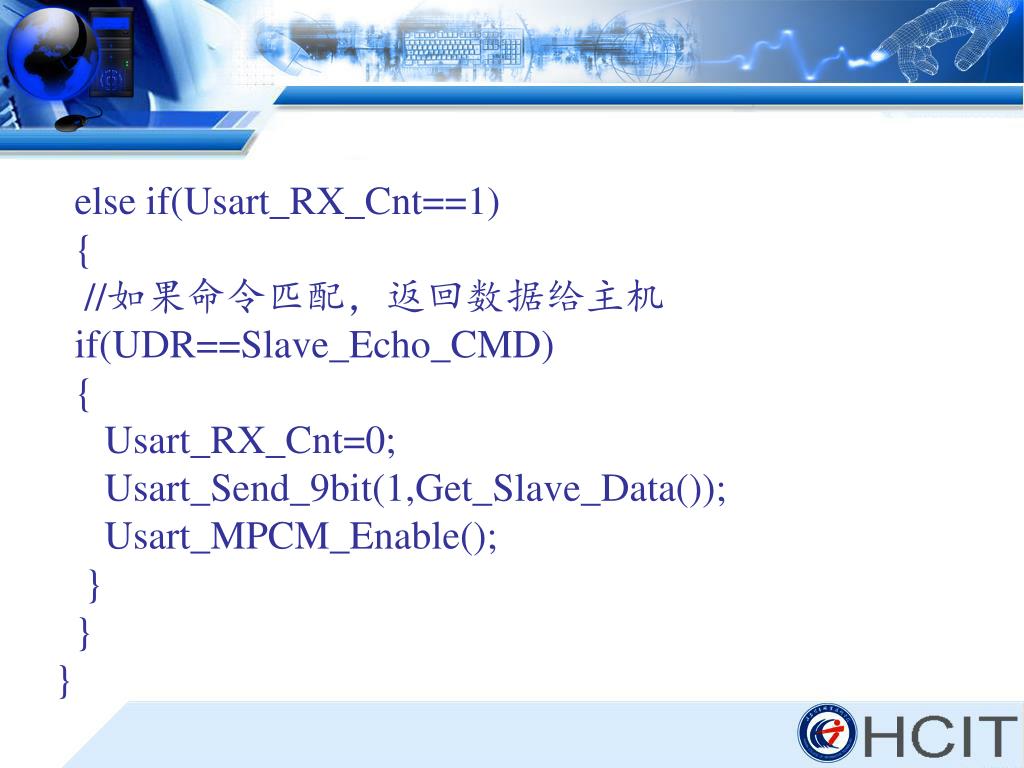

9. else if(Usart_RX_Cnt==1) { //如果命令匹配，返回数据给主机 if(UDR==Slave_Echo_CMD) { Usart_RX_Cnt=0; Usart_Send_9bit(1,Get_Slave_Data()); Usart_MPCM_Enable(); } } }

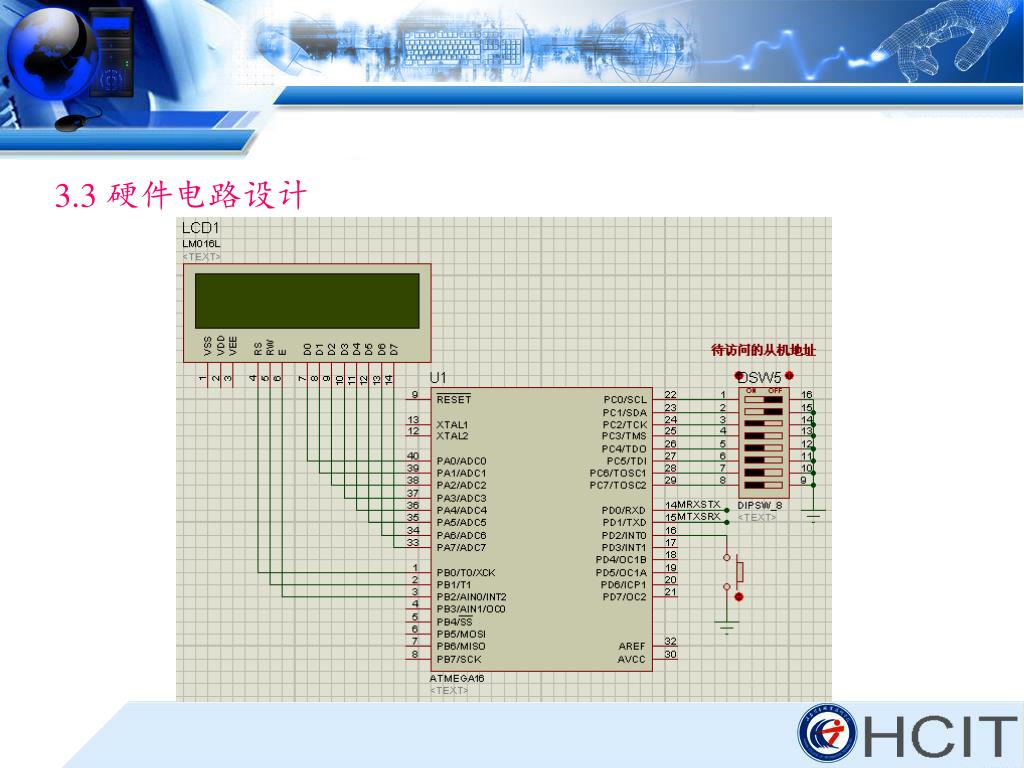

10. 3.3 硬件电路设计
