4.5 人机交互接口. 4.5.1 显示器接口设计 4.5.2 键盘接口设计 4.5.3 触摸屏接口设计 4.5.4 嵌入式系统其它接口设计. 4.5 人机交互接口. 为了使嵌入式系统具有友好的人机接口，需要给嵌入式系统配置显示装置，如 LCD 显示器以及必要的声响提示等。另外，要进行人机交互，还得由输入装置，使用户可以对嵌入式系统发出命令或输入必要的参数。如输入设备如键盘、触摸屏等。 4.5.1 LCD 显示器
E N D

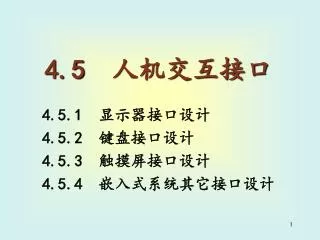

4.5 人机交互接口 4.5.1 显示器接口设计 4.5.2 键盘接口设计 4.5.3 触摸屏接口设计 4.5.4 嵌入式系统其它接口设计

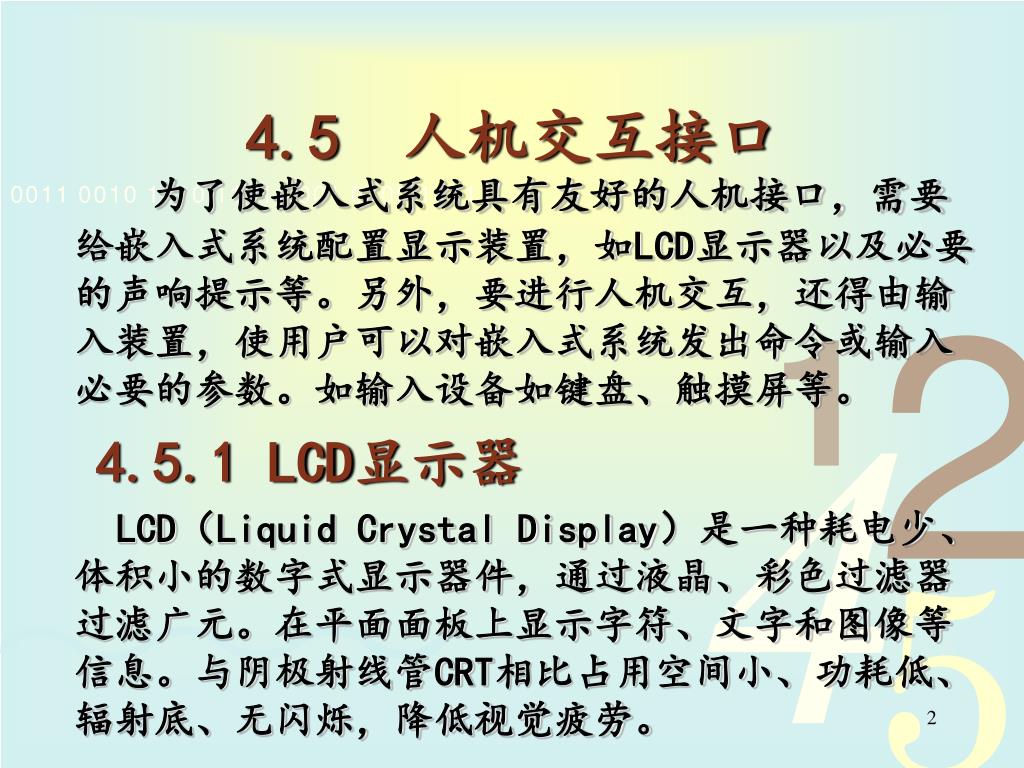

4.5 人机交互接口 为了使嵌入式系统具有友好的人机接口，需要给嵌入式系统配置显示装置，如LCD显示器以及必要的声响提示等。另外，要进行人机交互，还得由输入装置，使用户可以对嵌入式系统发出命令或输入必要的参数。如输入设备如键盘、触摸屏等。 4.5.1 LCD显示器 LCD（Liquid Crystal Display）是一种耗电少、体积小的数字式显示器件，通过液晶、彩色过滤器过滤广元。在平面面板上显示字符、文字和图像等信息。与阴极射线管CRT相比占用空间小、功耗低、辐射底、无闪烁，降低视觉疲劳。

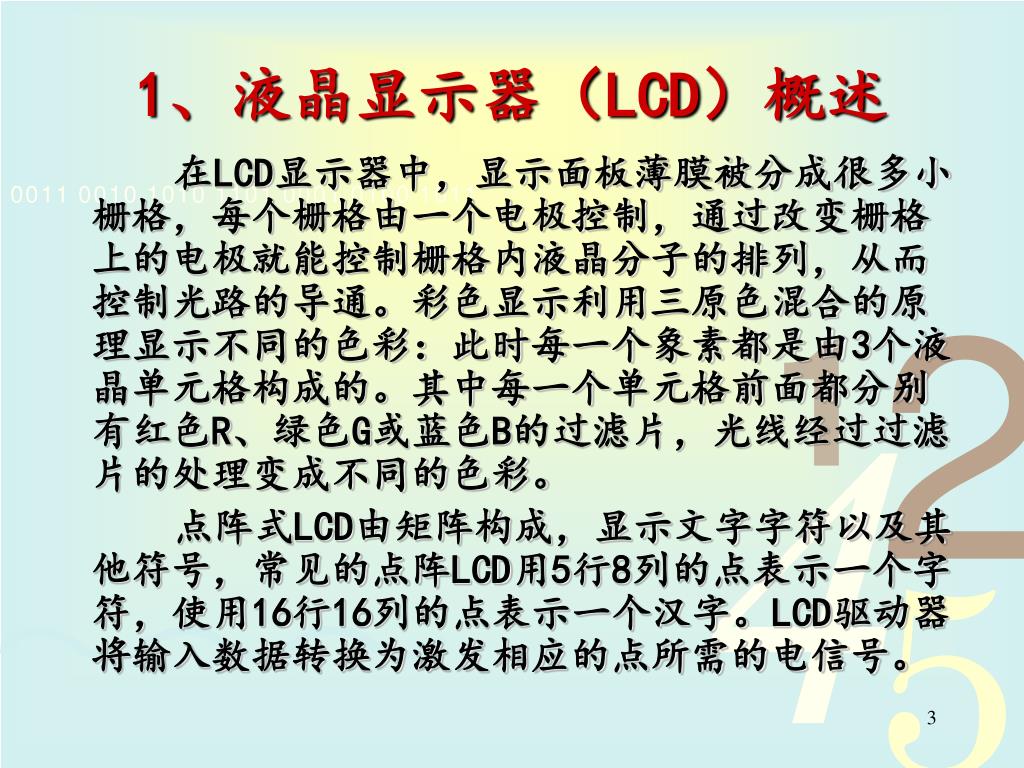

1、液晶显示器（LCD）概述 在LCD显示器中，显示面板薄膜被分成很多小栅格，每个栅格由一个电极控制，通过改变栅格上的电极就能控制栅格内液晶分子的排列，从而控制光路的导通。彩色显示利用三原色混合的原理显示不同的色彩：此时每一个象素都是由3个液晶单元格构成的。其中每一个单元格前面都分别有红色R、绿色G或蓝色B的过滤片，光线经过过滤片的处理变成不同的色彩。 点阵式LCD由矩阵构成，显示文字字符以及其他符号，常见的点阵LCD用5行8列的点表示一个字符，使用16行16列的点表示一个汉字。LCD驱动器将输入数据转换为激发相应的点所需的电信号。

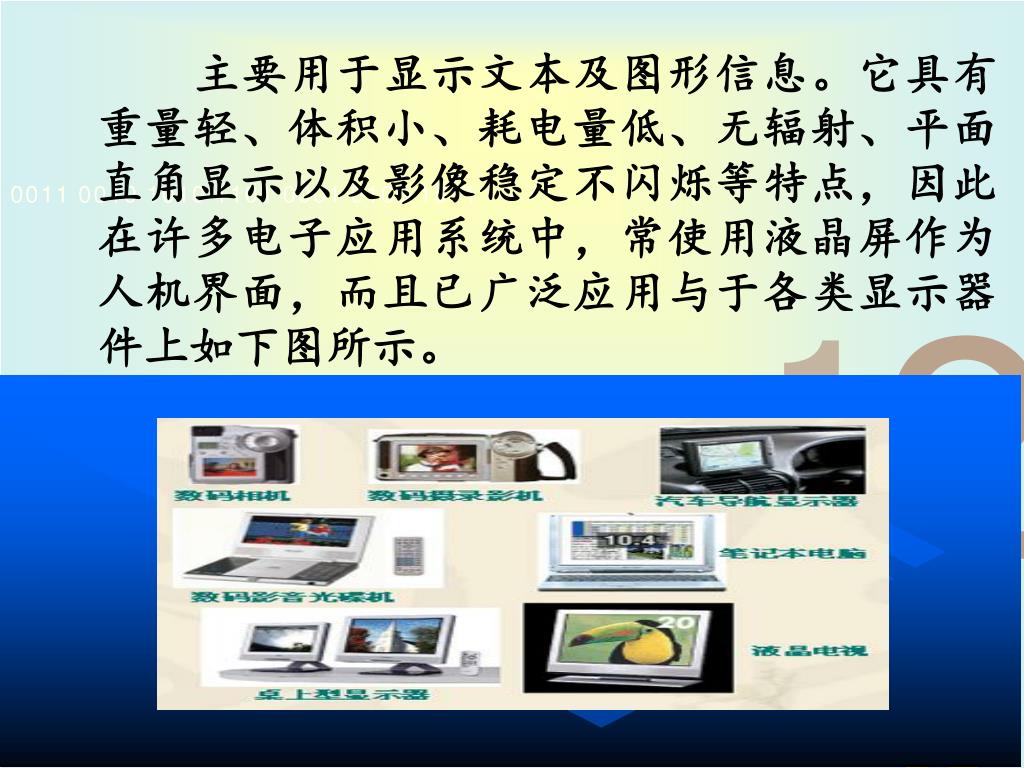

主要用于显示文本及图形信息。它具有重量轻、体积小、耗电量低、无辐射、平面直角显示以及影像稳定不闪烁等特点，因此在许多电子应用系统中，常使用液晶屏作为人机界面，而且已广泛应用与于各类显示器件上如下图所示。主要用于显示文本及图形信息。它具有重量轻、体积小、耗电量低、无辐射、平面直角显示以及影像稳定不闪烁等特点，因此在许多电子应用系统中，常使用液晶屏作为人机界面，而且已广泛应用与于各类显示器件上如下图所示。

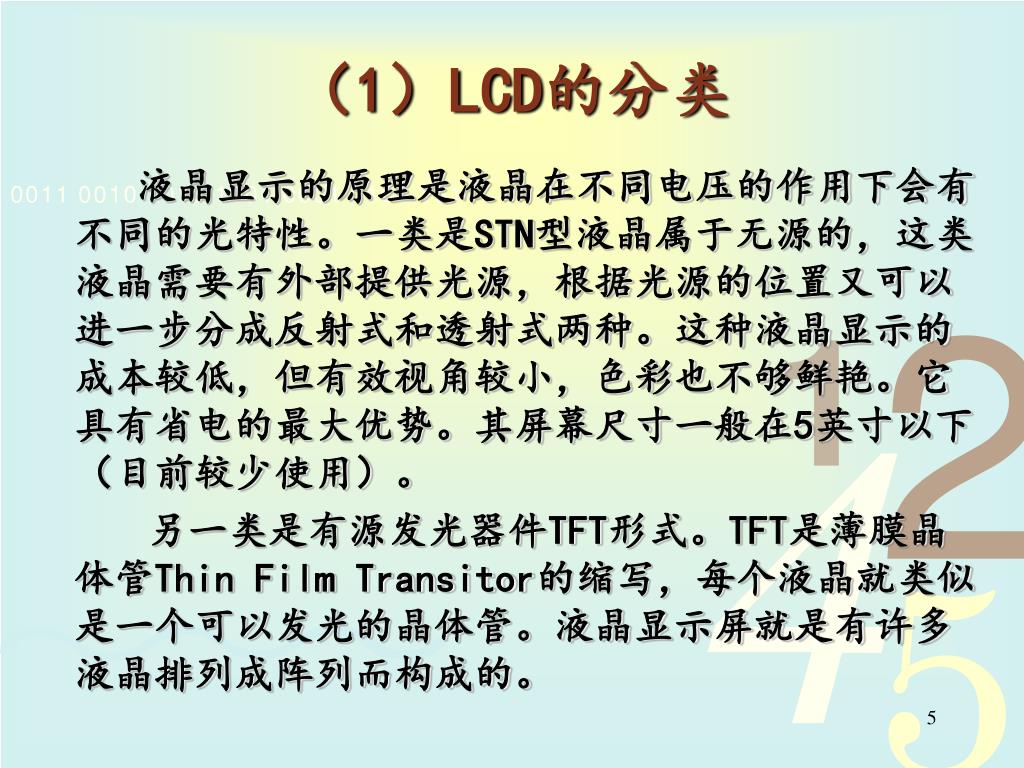

（1）LCD的分类 液晶显示的原理是液晶在不同电压的作用下会有不同的光特性。一类是STN型液晶属于无源的，这类液晶需要有外部提供光源，根据光源的位置又可以进一步分成反射式和透射式两种。这种液晶显示的成本较低，但有效视角较小，色彩也不够鲜艳。它具有省电的最大优势。其屏幕尺寸一般在5英寸以下（目前较少使用）。 另一类是有源发光器件TFT形式。TFT是薄膜晶体管Thin Film Transitor的缩写，每个液晶就类似是一个可以发光的晶体管。液晶显示屏就是有许多液晶排列成阵列而构成的。

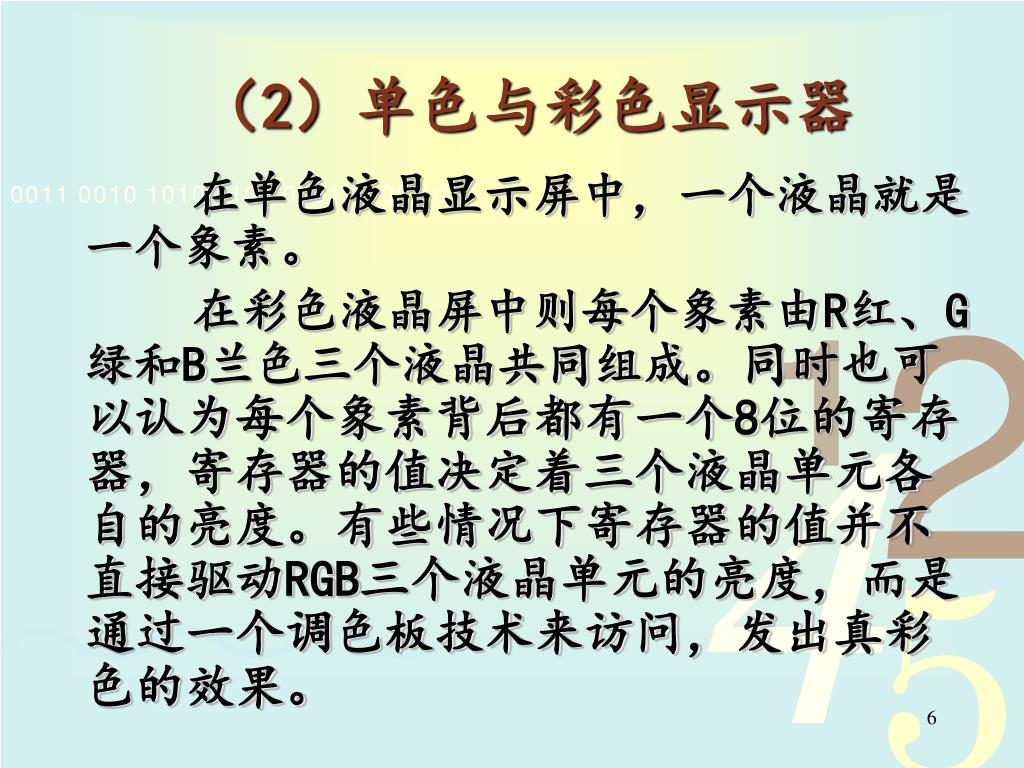

（2）单色与彩色显示器 在单色液晶显示屏中，一个液晶就是一个象素。 在彩色液晶屏中则每个象素由R红、G绿和B兰色三个液晶共同组成。同时也可以认为每个象素背后都有一个8位的寄存器，寄存器的值决定着三个液晶单元各自的亮度。有些情况下寄存器的值并不直接驱动RGB三个液晶单元的亮度，而是通过一个调色板技术来访问，发出真彩色的效果。
在实际现实中如果要为每个象素都配备寄存器是不现实的，实际上只配备了一组寄存器，而这些寄存器依次轮流连接到每一行象素并装入该行的内容，使每一行象素都暂短的受到驱动，这样周而复始将所有的象素行都驱动一遍就显示一个完整的画面。一般为了使人不感到闪烁，一秒钟要重复显示数十帧。LCB一般采用并行传输。在实际现实中如果要为每个象素都配备寄存器是不现实的，实际上只配备了一组寄存器，而这些寄存器依次轮流连接到每一行象素并装入该行的内容，使每一行象素都暂短的受到驱动，这样周而复始将所有的象素行都驱动一遍就显示一个完整的画面。一般为了使人不感到闪烁，一秒钟要重复显示数十帧。LCB一般采用并行传输。

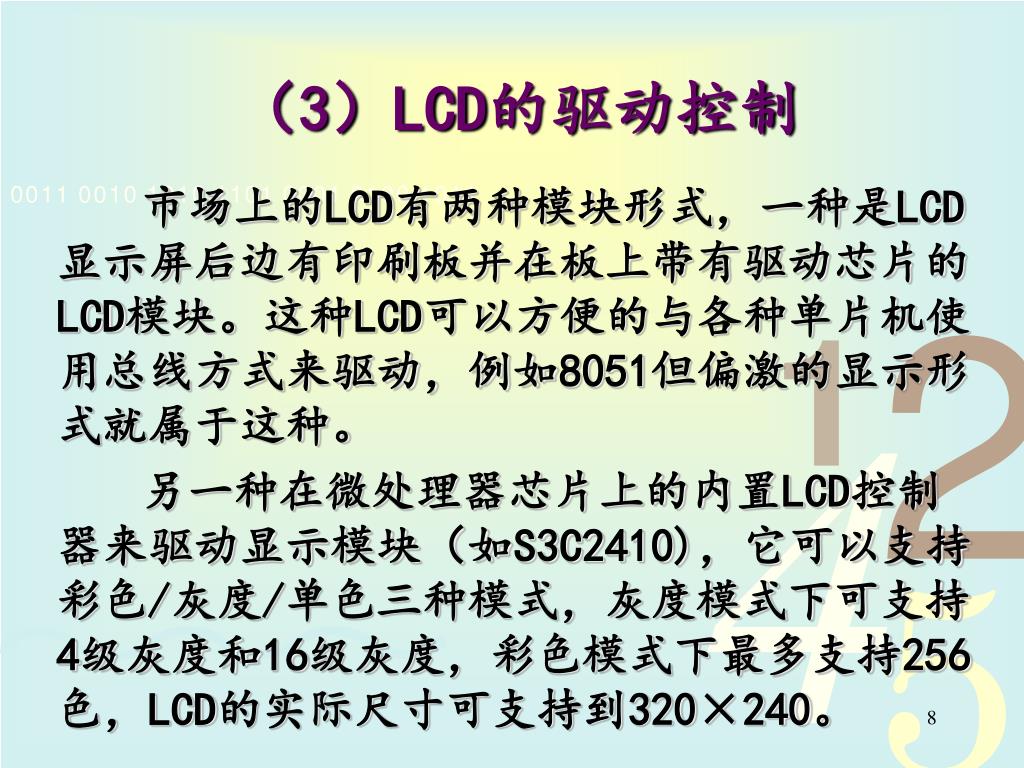

（3）LCD的驱动控制 市场上的LCD有两种模块形式，一种是LCD显示屏后边有印刷板并在板上带有驱动芯片的LCD模块。这种LCD可以方便的与各种单片机使用总线方式来驱动，例如8051但偏激的显示形式就属于这种。 另一种在微处理器芯片上的内置LCD控制器来驱动显示模块（如S3C2410)，它可以支持彩色/灰度/单色三种模式，灰度模式下可支持4级灰度和16级灰度，彩色模式下最多支持256色，LCD的实际尺寸可支持到320×240。

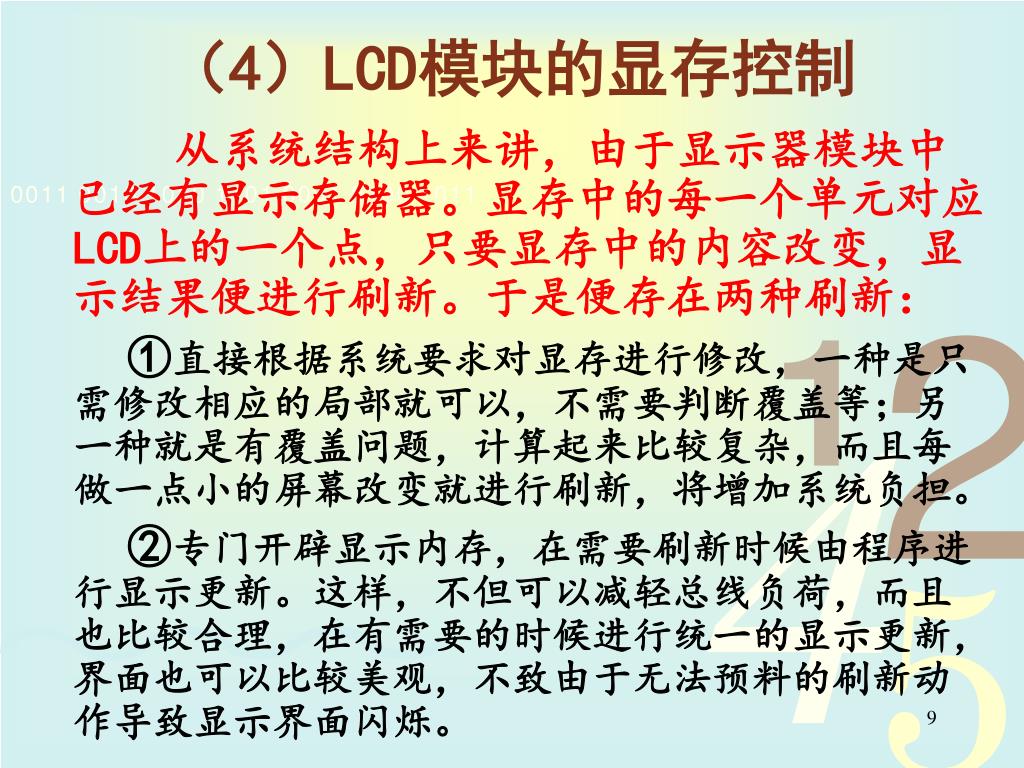

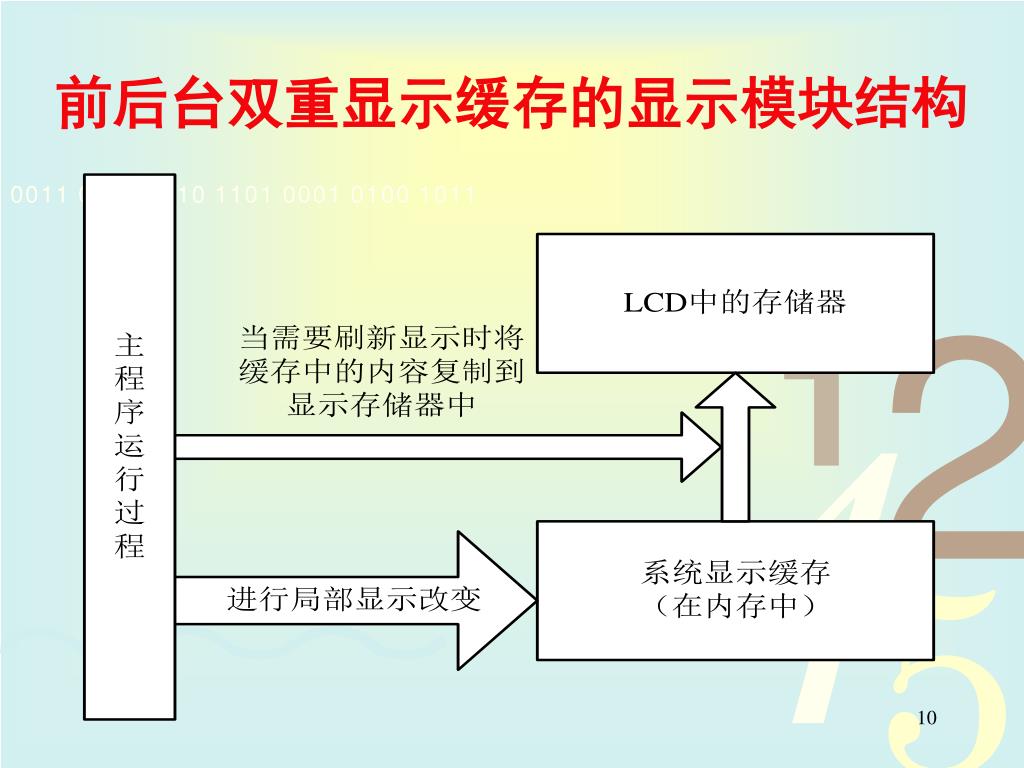

（4）LCD模块的显存控制 从系统结构上来讲，由于显示器模块中已经有显示存储器。显存中的每一个单元对应LCD上的一个点，只要显存中的内容改变，显示结果便进行刷新。于是便存在两种刷新： ①直接根据系统要求对显存进行修改，一种是只需修改相应的局部就可以，不需要判断覆盖等；另一种就是有覆盖问题，计算起来比较复杂，而且每做一点小的屏幕改变就进行刷新，将增加系统负担。 ②专门开辟显示内存，在需要刷新时候由程序进行显示更新。这样，不但可以减轻总线负荷，而且也比较合理，在有需要的时候进行统一的显示更新，界面也可以比较美观，不致由于无法预料的刷新动作导致显示界面闪烁。

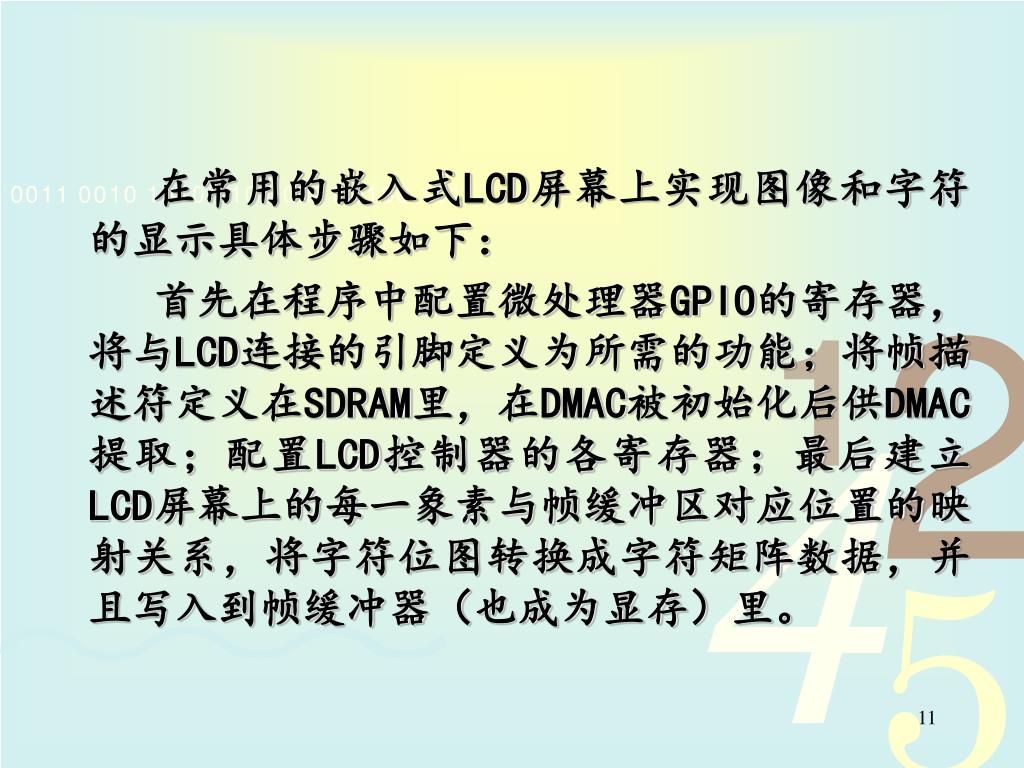

在常用的嵌入式LCD屏幕上实现图像和字符的显示具体步骤如下：在常用的嵌入式LCD屏幕上实现图像和字符的显示具体步骤如下： 首先在程序中配置微处理器GPIO的寄存器，将与LCD连接的引脚定义为所需的功能；将帧描述符定义在SDRAM里，在DMAC被初始化后供DMAC提取；配置LCD控制器的各寄存器；最后建立LCD屏幕上的每一象素与帧缓冲区对应位置的映射关系，将字符位图转换成字符矩阵数据，并且写入到帧缓冲器（也成为显存）里。

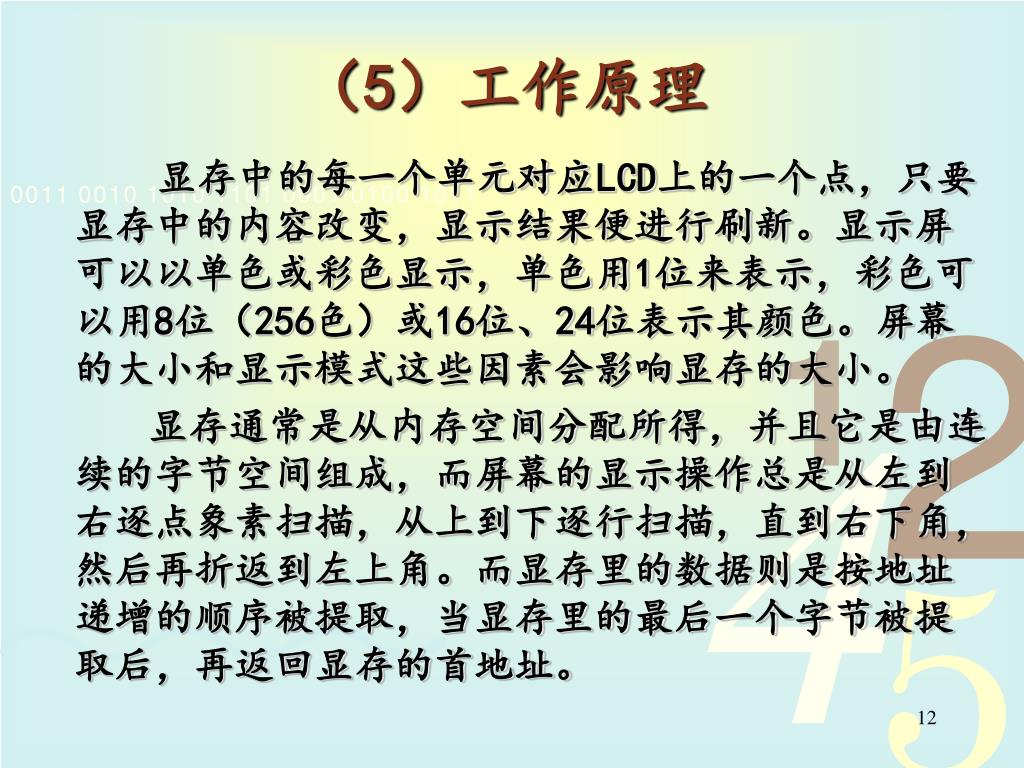

（5）工作原理 显存中的每一个单元对应LCD上的一个点，只要显存中的内容改变，显示结果便进行刷新。显示屏可以以单色或彩色显示，单色用1位来表示，彩色可以用8位（256色）或16位、24位表示其颜色。屏幕的大小和显示模式这些因素会影响显存的大小。 显存通常是从内存空间分配所得，并且它是由连续的字节空间组成，而屏幕的显示操作总是从左到右逐点象素扫描，从上到下逐行扫描，直到右下角，然后再折返到左上角。而显存里的数据则是按地址递增的顺序被提取，当显存里的最后一个字节被提取后，再返回显存的首地址。

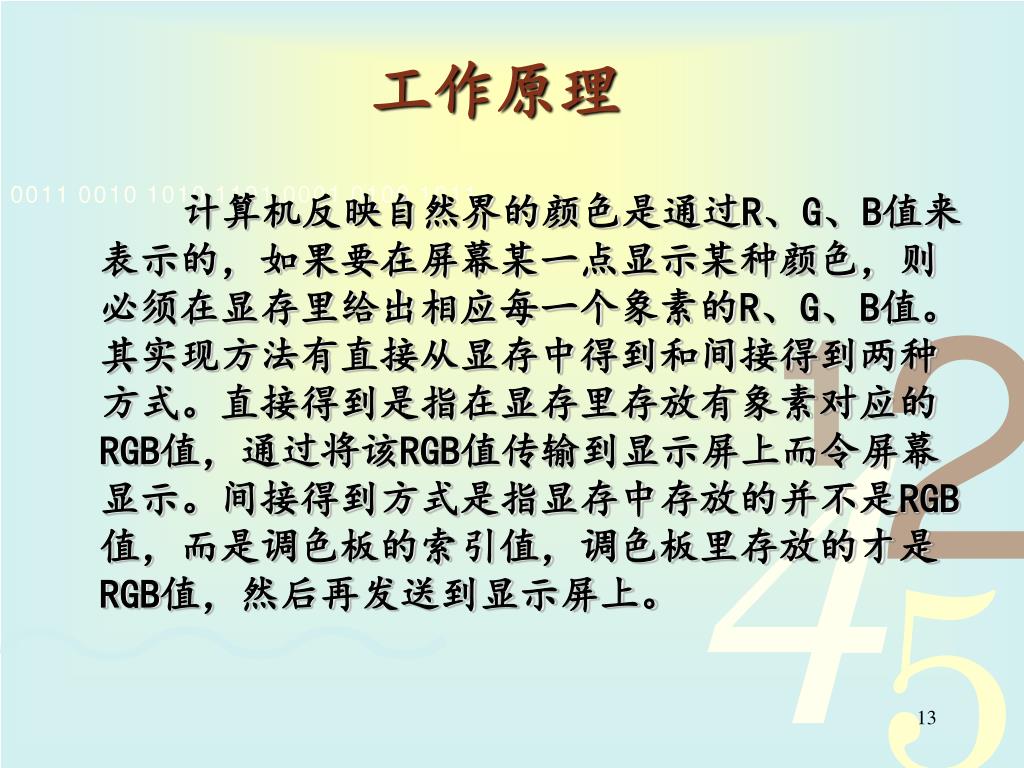

工作原理 计算机反映自然界的颜色是通过R、G、B值来表示的，如果要在屏幕某一点显示某种颜色，则必须在显存里给出相应每一个象素的R、G、B值。其实现方法有直接从显存中得到和间接得到两种方式。直接得到是指在显存里存放有象素对应的RGB值，通过将该RGB值传输到显示屏上而令屏幕显示。间接得到方式是指显存中存放的并不是RGB值，而是调色板的索引值，调色板里存放的才是RGB值，然后再发送到显示屏上。

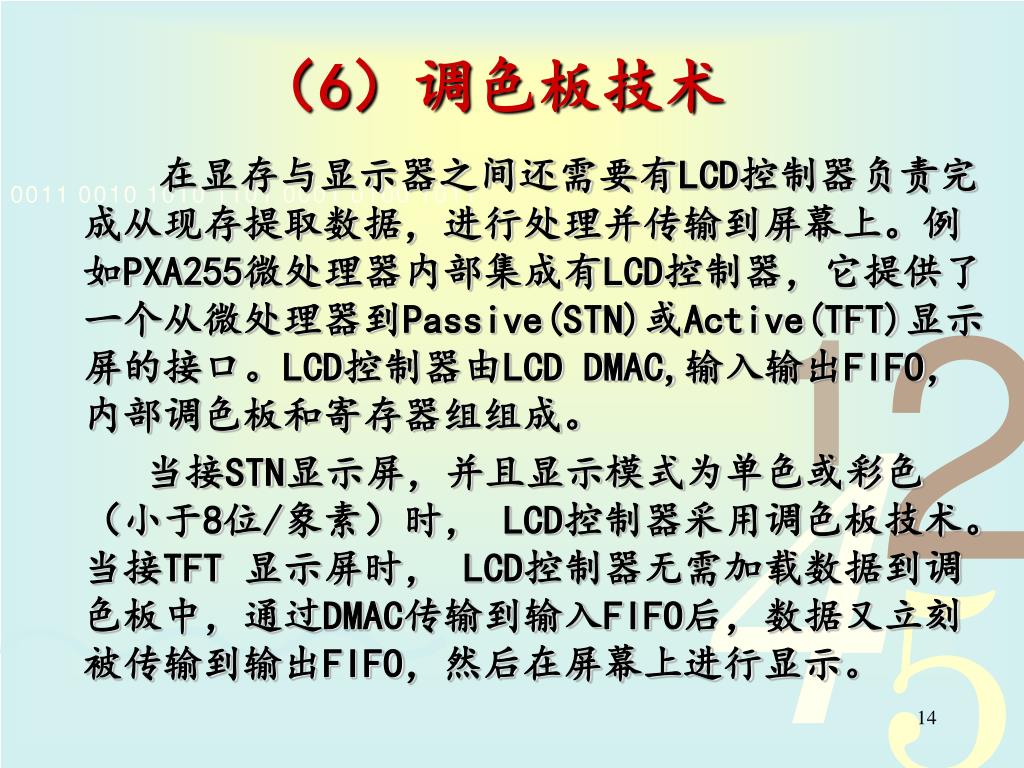

（6）调色板技术 在显存与显示器之间还需要有LCD控制器负责完成从现存提取数据，进行处理并传输到屏幕上。例如PXA255微处理器内部集成有LCD控制器，它提供了一个从微处理器到Passive(STN)或Active(TFT)显示屏的接口。LCD控制器由LCD DMAC,输入输出FIFO，内部调色板和寄存器组组成。 当接STN显示屏，并且显示模式为单色或彩色（小于8位/象素）时， LCD控制器采用调色板技术。当接TFT 显示屏时， LCD控制器无需加载数据到调色板中，通过DMAC传输到输入FIFO后，数据又立刻被传输到输出FIFO，然后在屏幕上进行显示。

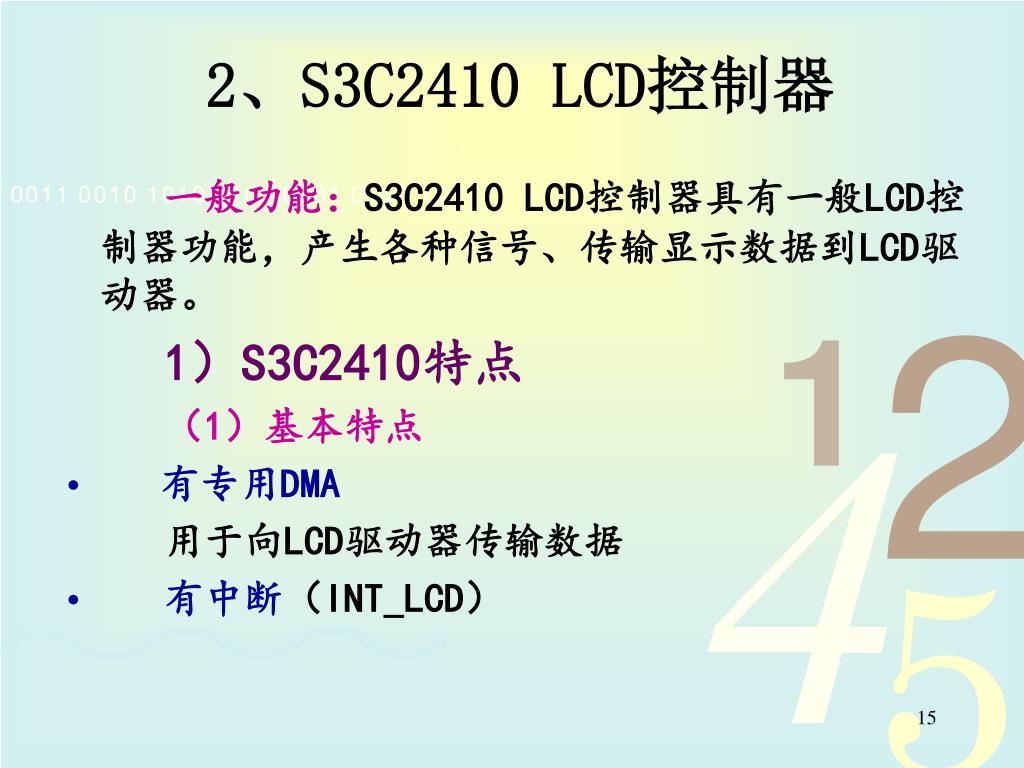

2、S3C2410 LCD控制器 一般功能：S3C2410 LCD控制器具有一般LCD控制器功能，产生各种信号、传输显示数据到LCD驱动器。 1）S3C2410特点 （1）基本特点 • 有专用DMA 用于向LCD驱动器传输数据 • 有中断（INT_LCD）

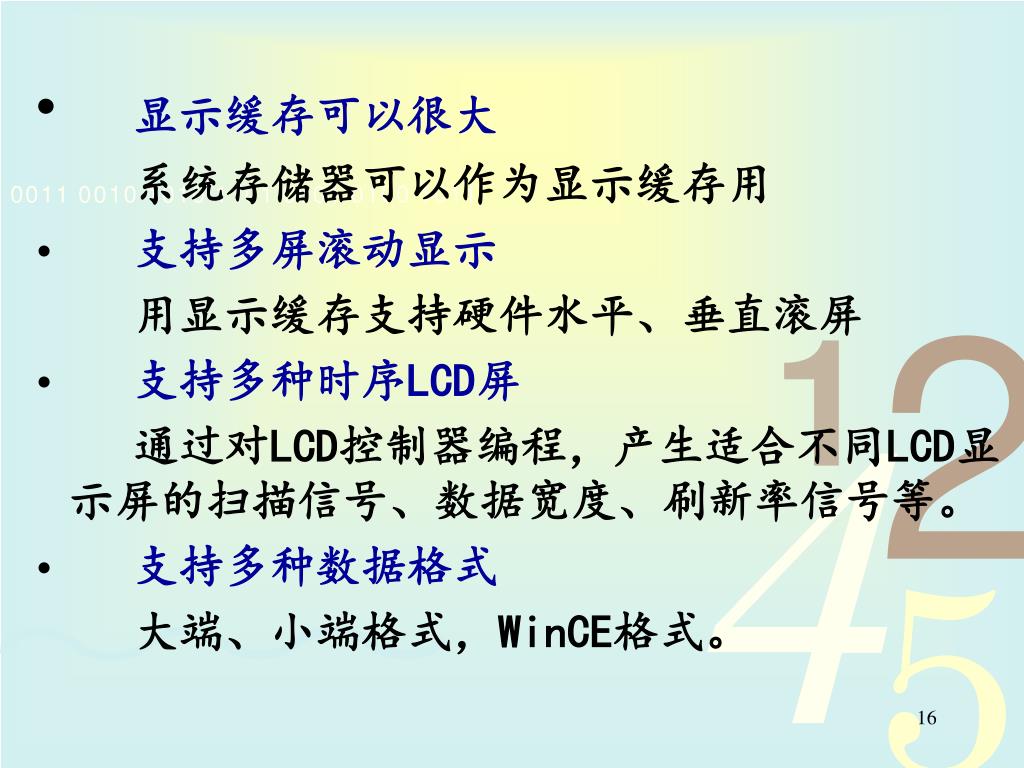

显示缓存可以很大 系统存储器可以作为显示缓存用 • 支持多屏滚动显示 用显示缓存支持硬件水平、垂直滚屏 • 支持多种时序LCD屏 通过对LCD控制器编程，产生适合不同LCD显示屏的扫描信号、数据宽度、刷新率信号等。 • 支持多种数据格式 大端、小端格式，WinCE格式。

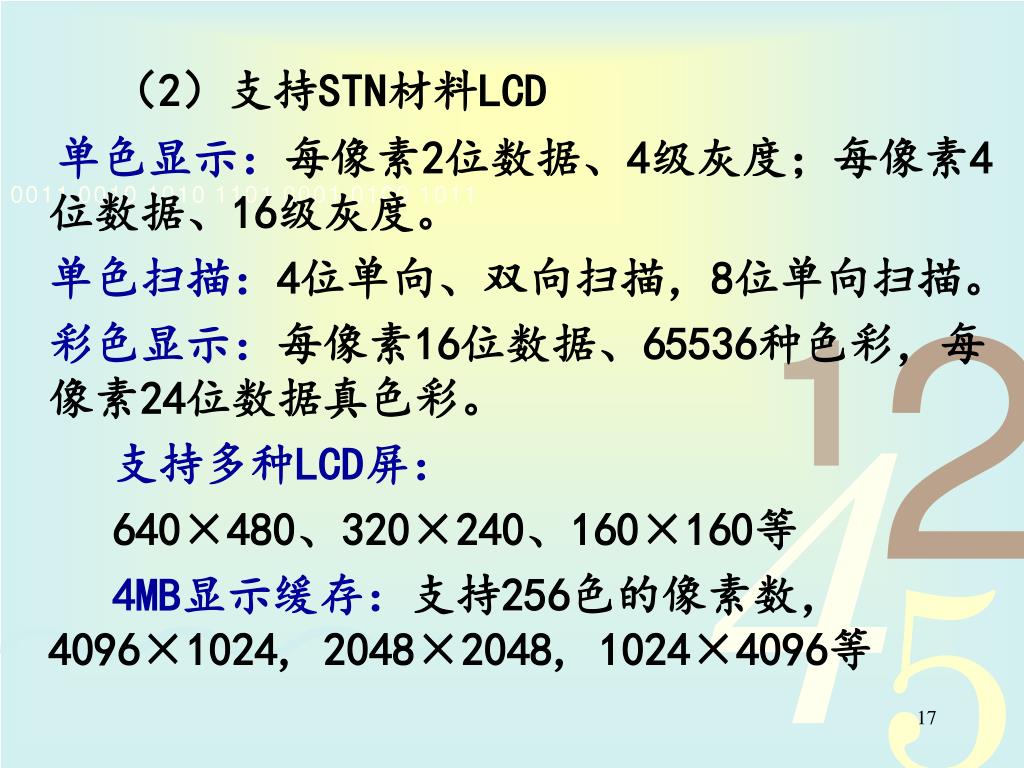

（2）支持STN材料LCD 单色显示：每像素2位数据、4级灰度；每像素4位数据、16级灰度。 单色扫描：4位单向、双向扫描，8位单向扫描。 彩色显示：每像素16位数据、65536种色彩，每像素24位数据真色彩。 支持多种LCD屏： 640×480、320×240、160×160等 4MB显示缓存：支持256色的像素数，4096×1024, 2048×2048, 1024×4096等
（3）支持TFT材料LCD 单色显示：每像素1位数据、2位数据、4位数据、8位数据。 彩色显示：每像素16位数据、65536种色彩，每像素24位数据、16M种真色彩。 支持多种LCD屏： 640×480、320×240、160×160等 4MB显示缓存： 支持64K色的像素数，2048×1024等。

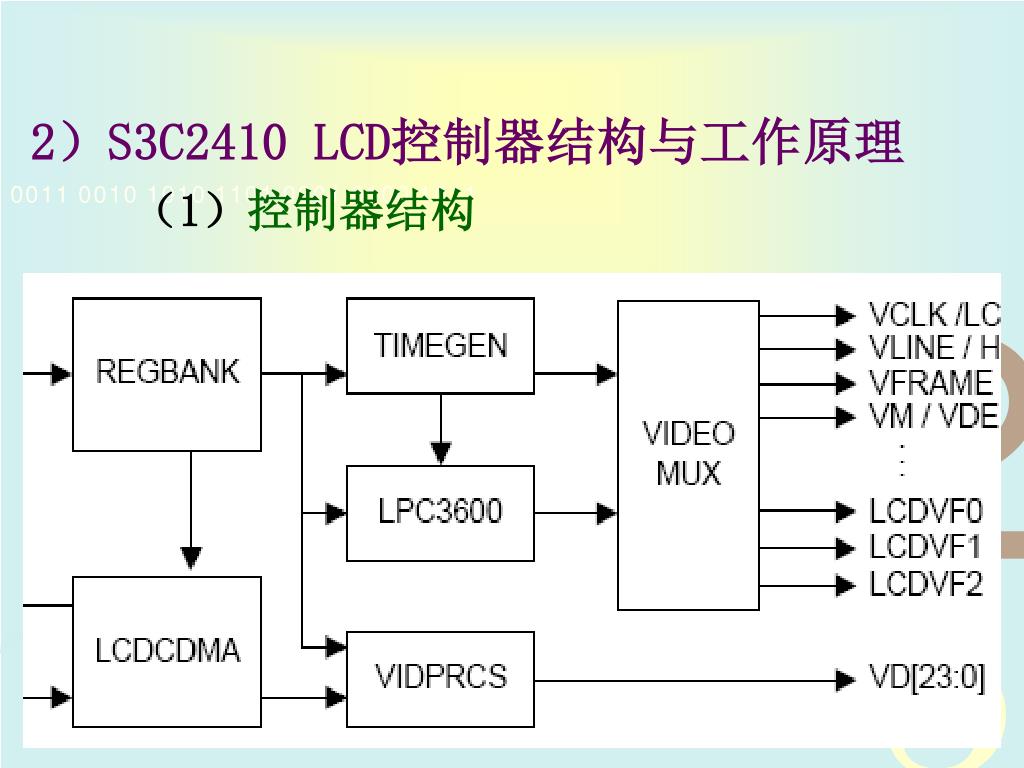

2）S3C2410 LCD控制器结构与工作原理 （1）控制器结构

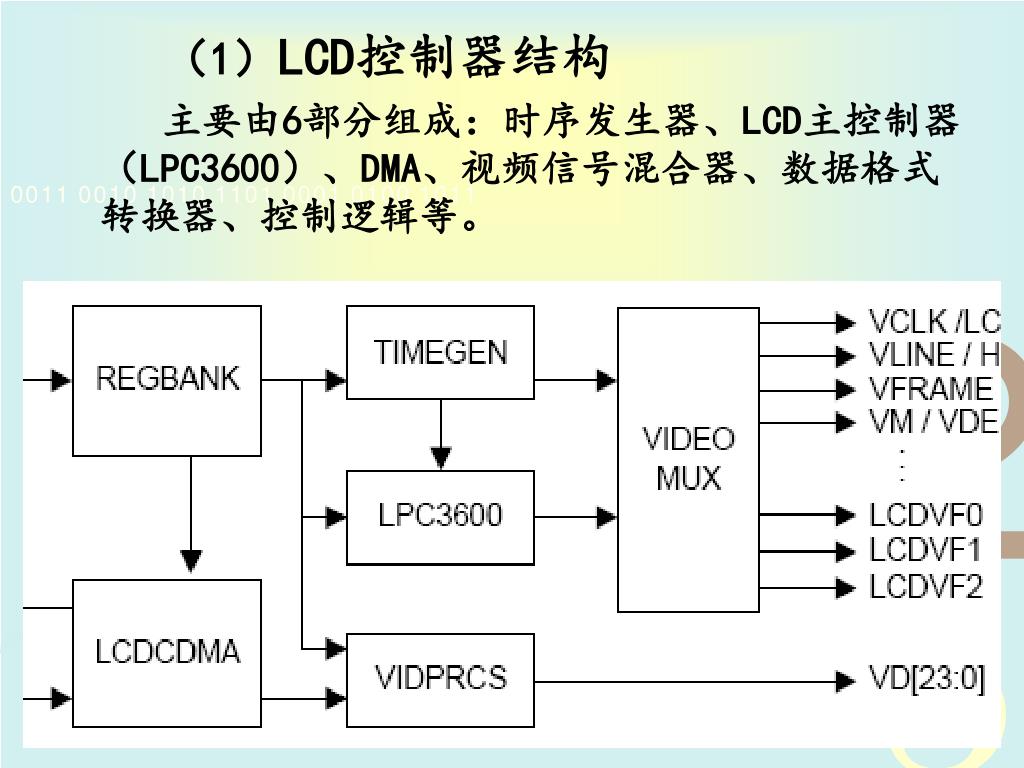

（1）LCD控制器结构 主要由6部分组成：时序发生器、LCD主控制器（LPC3600）、DMA、视频信号混合器、数据格式转换器、控制逻辑等。

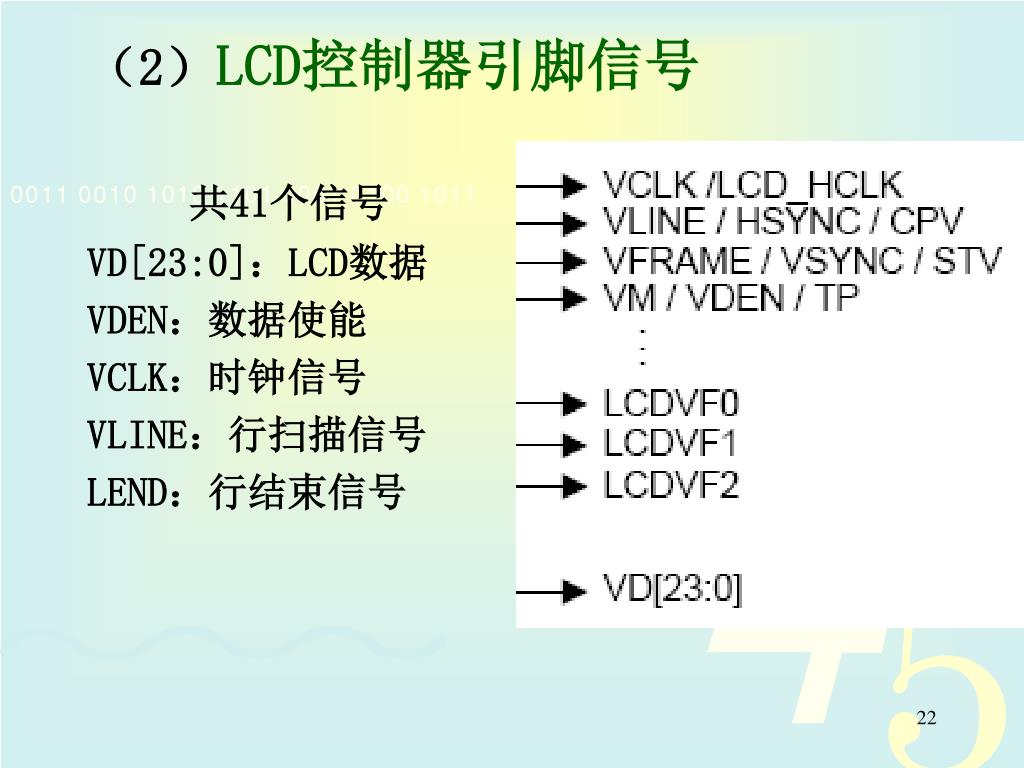

（2）LCD控制器引脚信号 共41个信号 VD[23:0]：LCD数据 VDEN：数据使能 VCLK：时钟信号 VLINE：行扫描信号 LEND：行结束信号

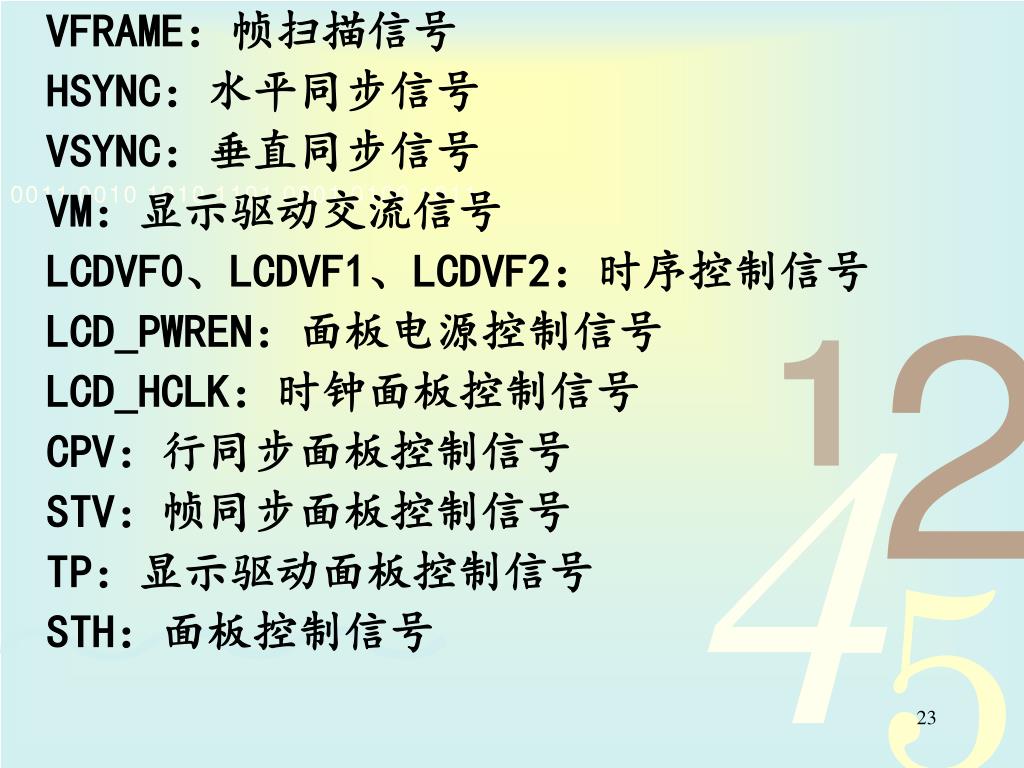

VFRAME：帧扫描信号 HSYNC：水平同步信号 VSYNC：垂直同步信号 VM：显示驱动交流信号 LCDVF0、LCDVF1、LCDVF2：时序控制信号 LCD_PWREN：面板电源控制信号 LCD_HCLK：时钟面板控制信号 CPV：行同步面板控制信号 STV：帧同步面板控制信号 TP：显示驱动面板控制信号 STH：面板控制信号

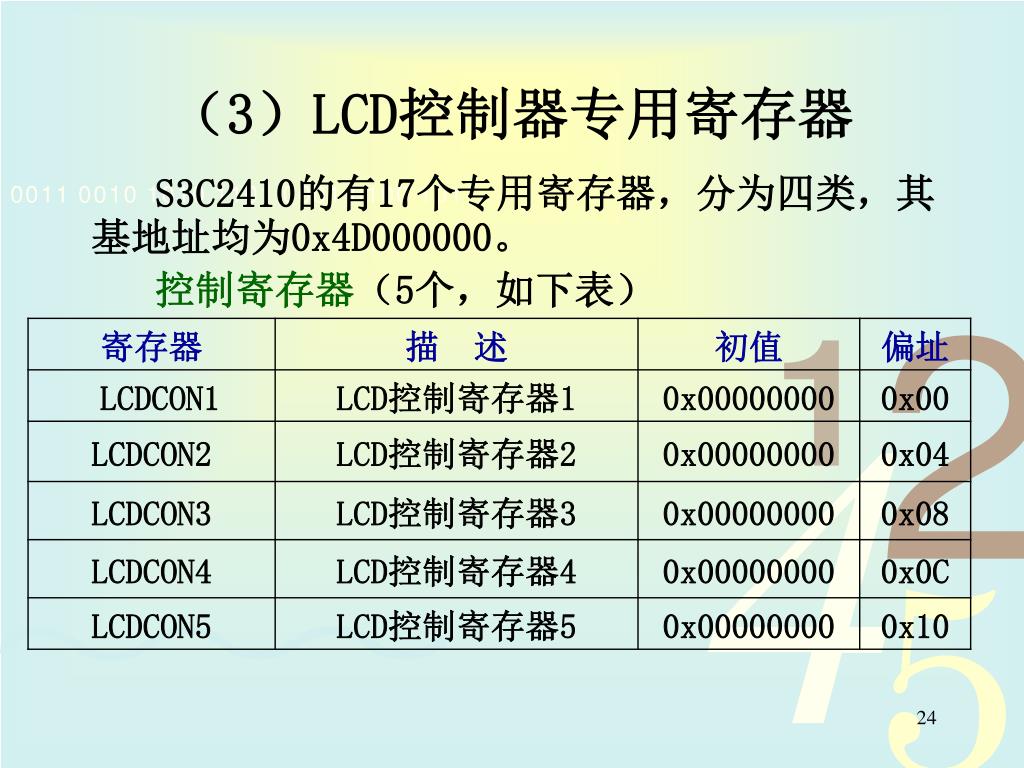

（3）LCD控制器专用寄存器 S3C2410的有17个专用寄存器，分为四类，其基地址均为0x4D000000。 控制寄存器（5个，如下表）

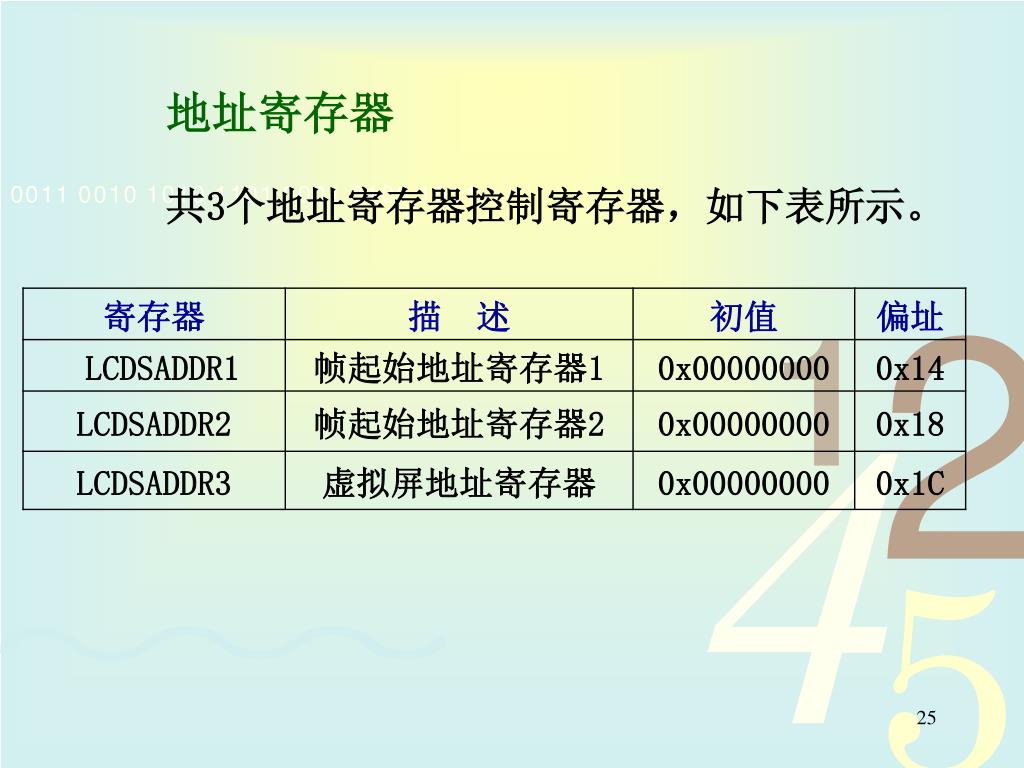

地址寄存器 共3个地址寄存器控制寄存器，如下表所示。

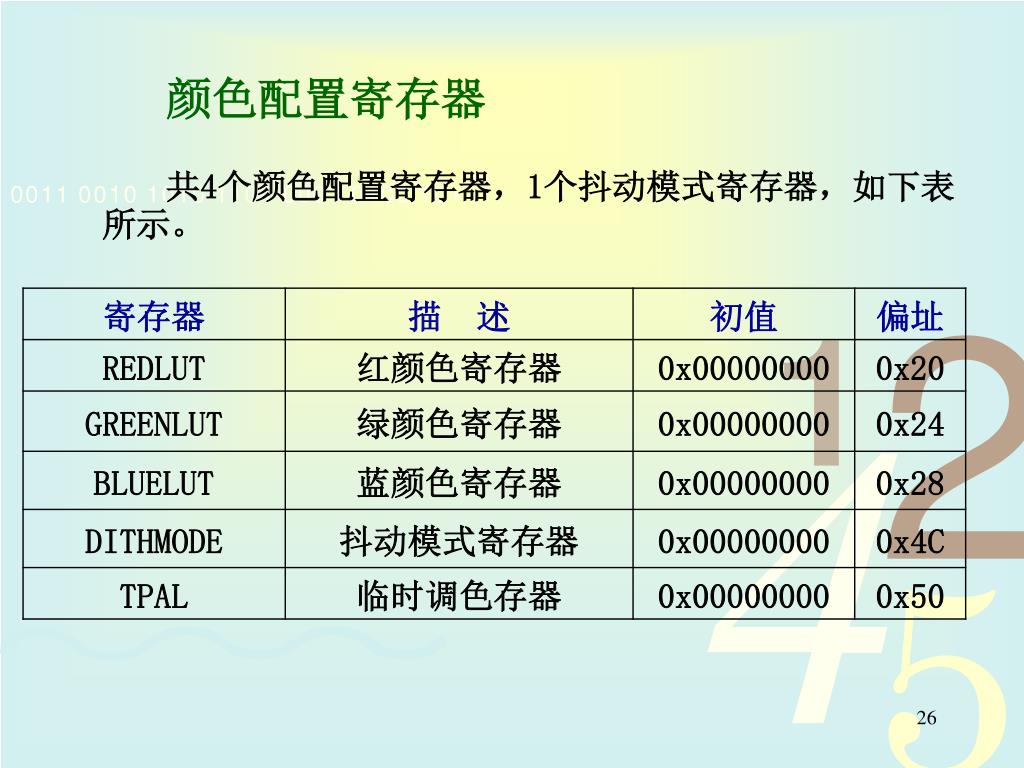

颜色配置寄存器 共4个颜色配置寄存器，1个抖动模式寄存器，如下表所示。

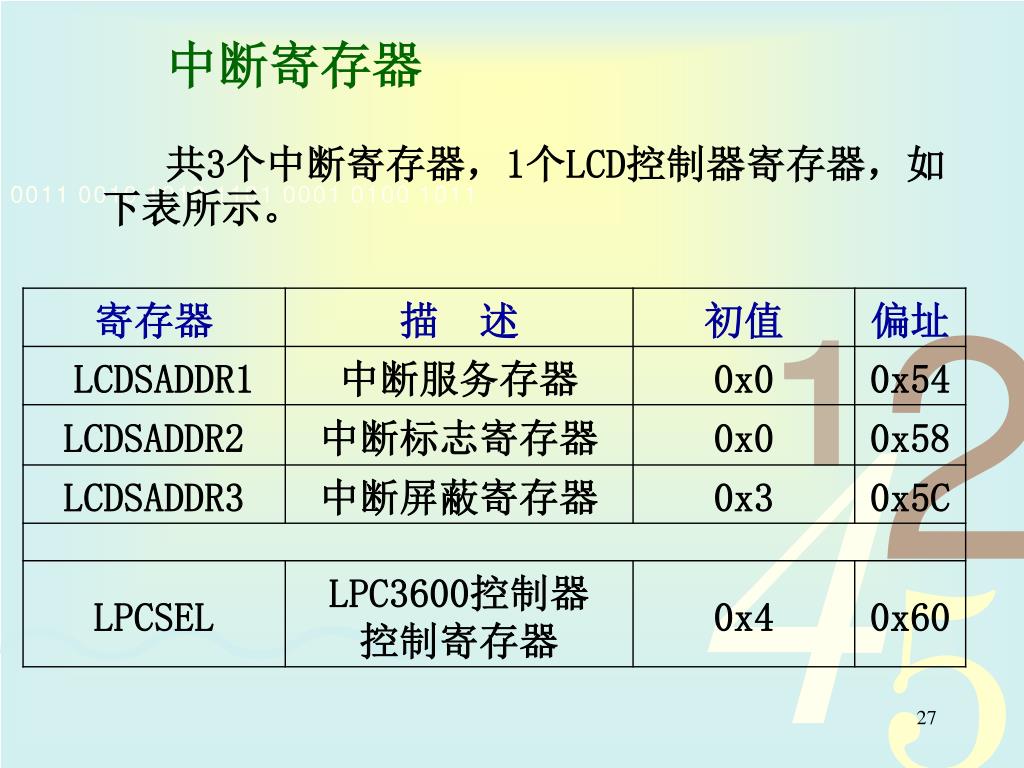

中断寄存器 共3个中断寄存器，1个LCD控制器寄存器，如下表所示。
3）PXA255 LCD控制单元 PXA255处理器集成的LCD控制单元，支持单屏或双屏显示，并有专用的二个DMA控制器、一个256单元调色板RAM和FIFO缓冲器等。 当输入LCD控制器的图像数据采用1位（黑白）、2位（4色）和8位（256色）编码时，需要将这些图像数据的编码转换为16位颜色编码输出。调色板RAM用于指明图像数据与图像编码的映射关系，内部装有256个调色单元，每个单元保存一个16位颜色值。其中5位表示红色，6位表示绿色，5位表示蓝色。 LCD模块接口包含有16位数据（5，6，5）线，时钟线（3），数据使能线（1），电源和地线等。

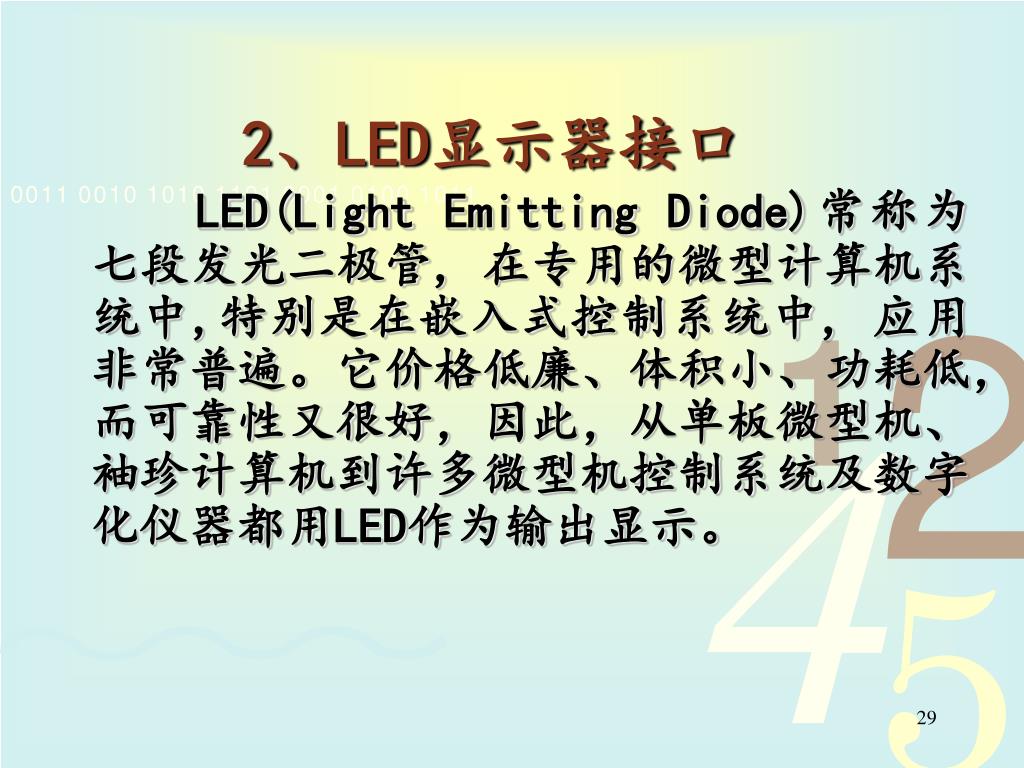

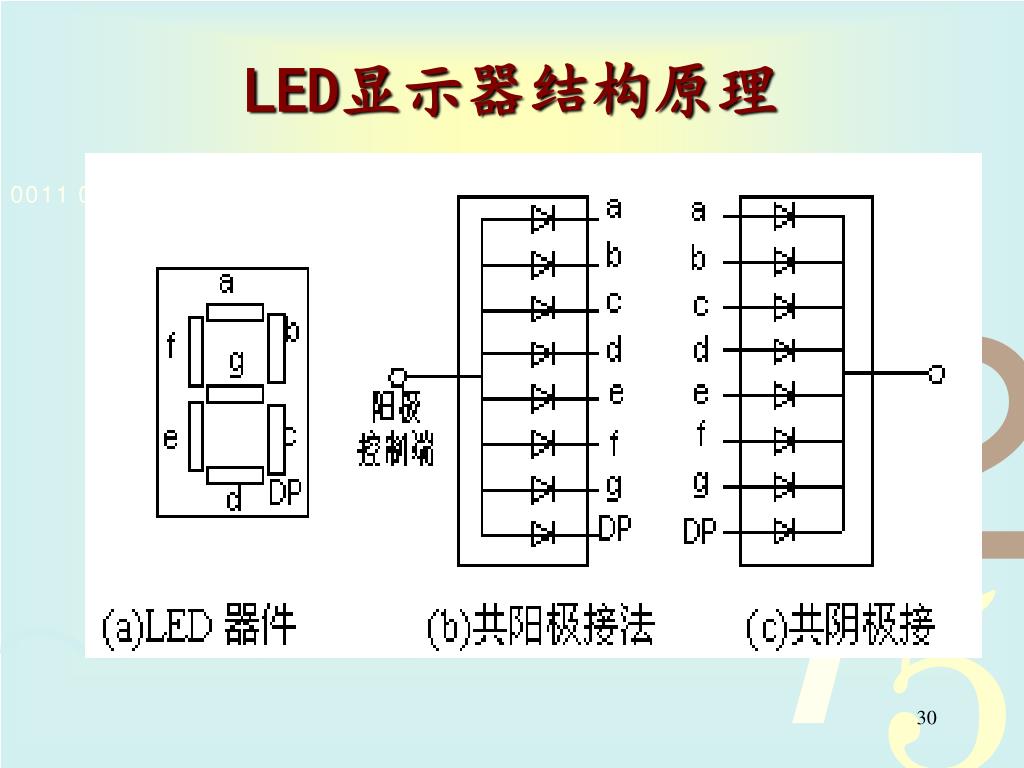

2、LED显示器接口 LED(Light Emitting Diode)常称为七段发光二极管, 在专用的微型计算机系统中,特别是在嵌入式控制系统中, 应用非常普遍。它价格低廉、体积小、功耗低，而可靠性又很好，因此，从单板微型机、袖珍计算机到许多微型机控制系统及数字化仪器都用LED作为输出显示。

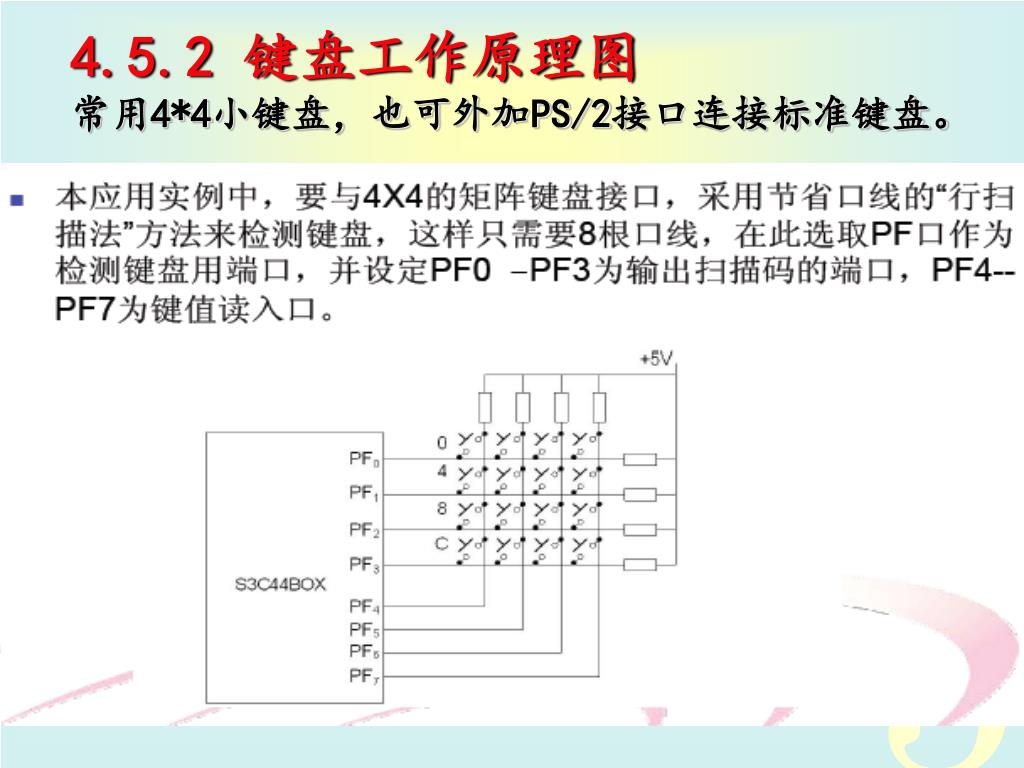

4.5.2 键盘工作原理图常用4*4小键盘，也可外加PS/2接口连接标准键盘。

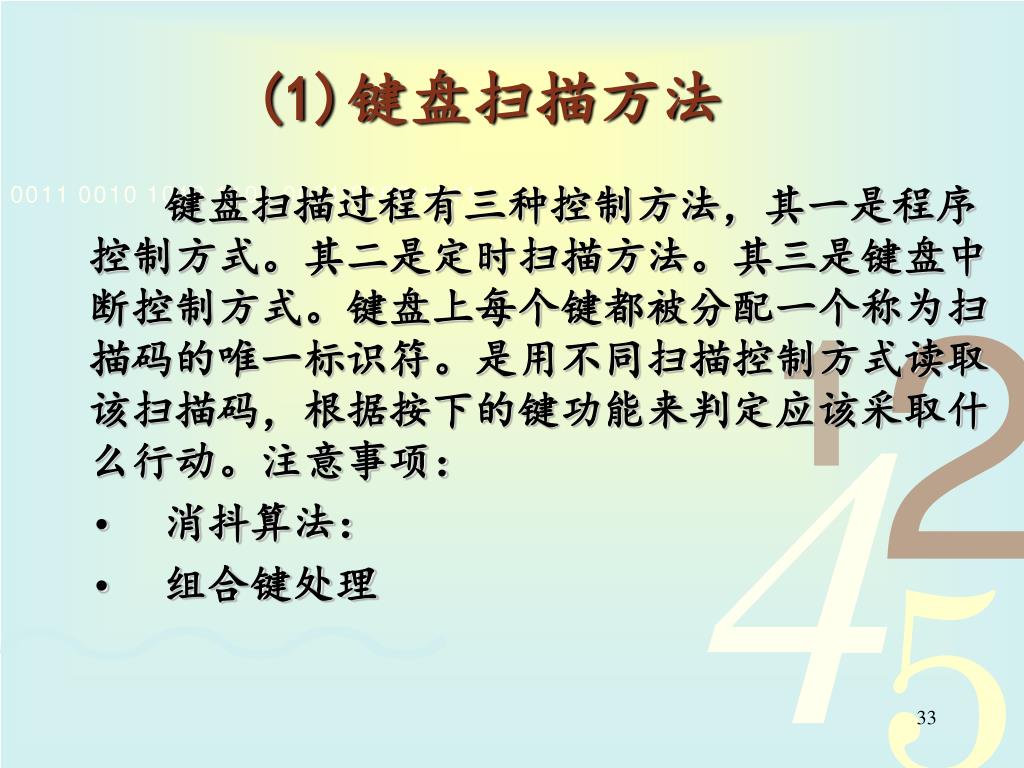

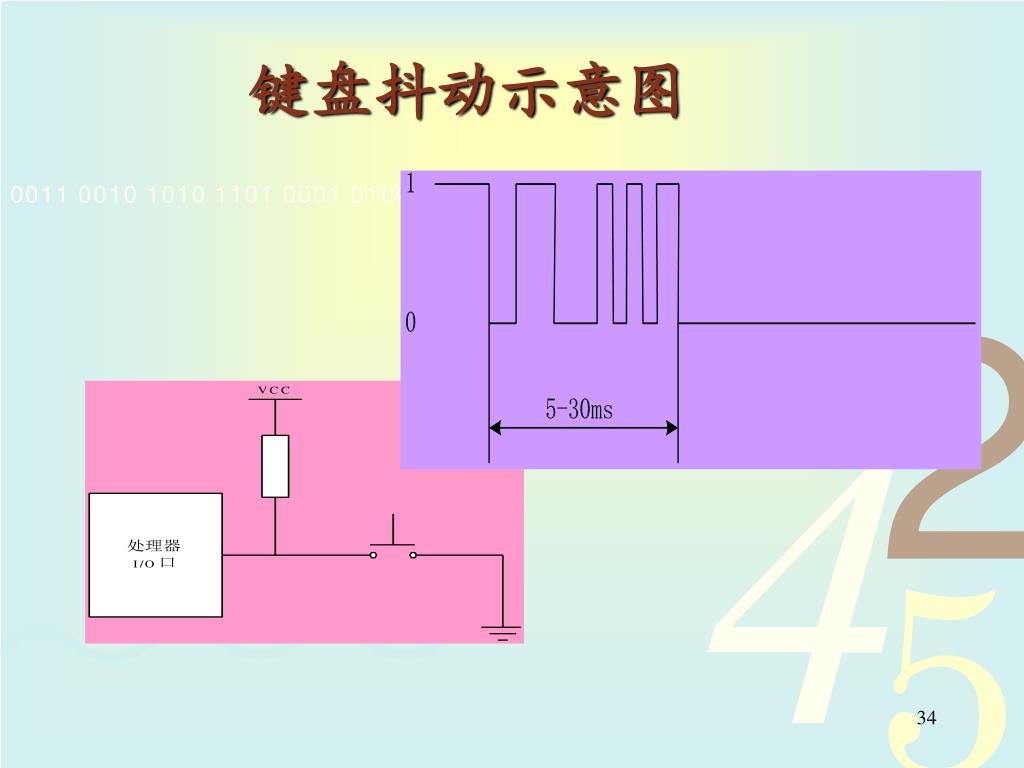

(1)键盘扫描方法 键盘扫描过程有三种控制方法，其一是程序控制方式。其二是定时扫描方法。其三是键盘中断控制方式。键盘上每个键都被分配一个称为扫描码的唯一标识符。是用不同扫描控制方式读取该扫描码，根据按下的键功能来判定应该采取什么行动。注意事项： • 消抖算法： • 组合键处理

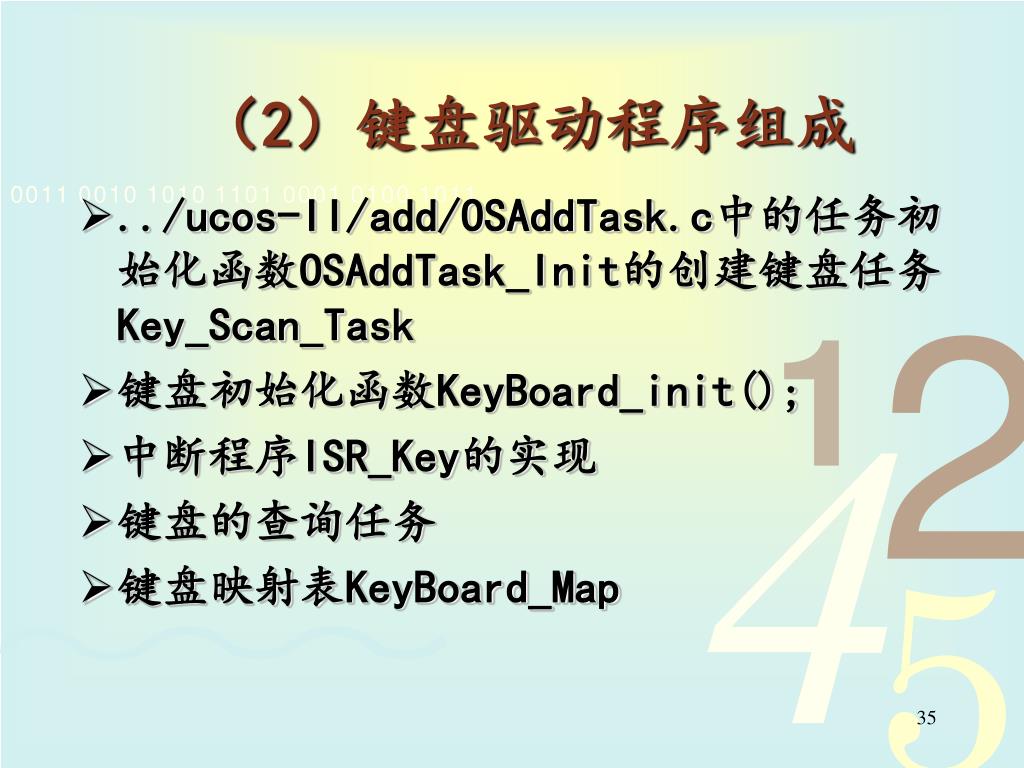

（2）键盘驱动程序组成 • ../ucos-II/add/OSAddTask.c中的任务初始化函数OSAddTask_Init的创建键盘任务Key_Scan_Task • 键盘初始化函数KeyBoard_init(); • 中断程序ISR_Key的实现 • 键盘的查询任务 • 键盘映射表KeyBoard_Map

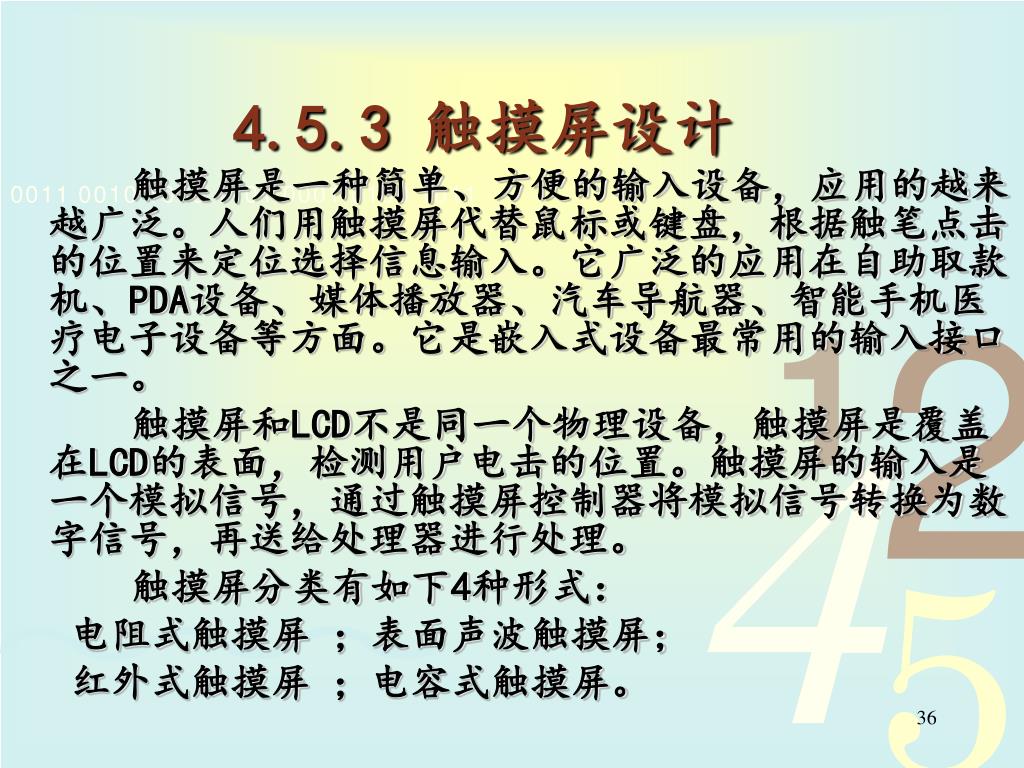

4.5.3 触摸屏设计 触摸屏是一种简单、方便的输入设备，应用的越来越广泛。人们用触摸屏代替鼠标或键盘，根据触笔点击的位置来定位选择信息输入。它广泛的应用在自助取款机、PDA设备、媒体播放器、汽车导航器、智能手机医疗电子设备等方面。它是嵌入式设备最常用的输入接口之一。 触摸屏和LCD不是同一个物理设备，触摸屏是覆盖在LCD的表面，检测用户电击的位置。触摸屏的输入是一个模拟信号，通过触摸屏控制器将模拟信号转换为数字信号，再送给处理器进行处理。 触摸屏分类有如下4种形式： 电阻式触摸屏 ；表面声波触摸屏； 红外式触摸屏 ；电容式触摸屏。

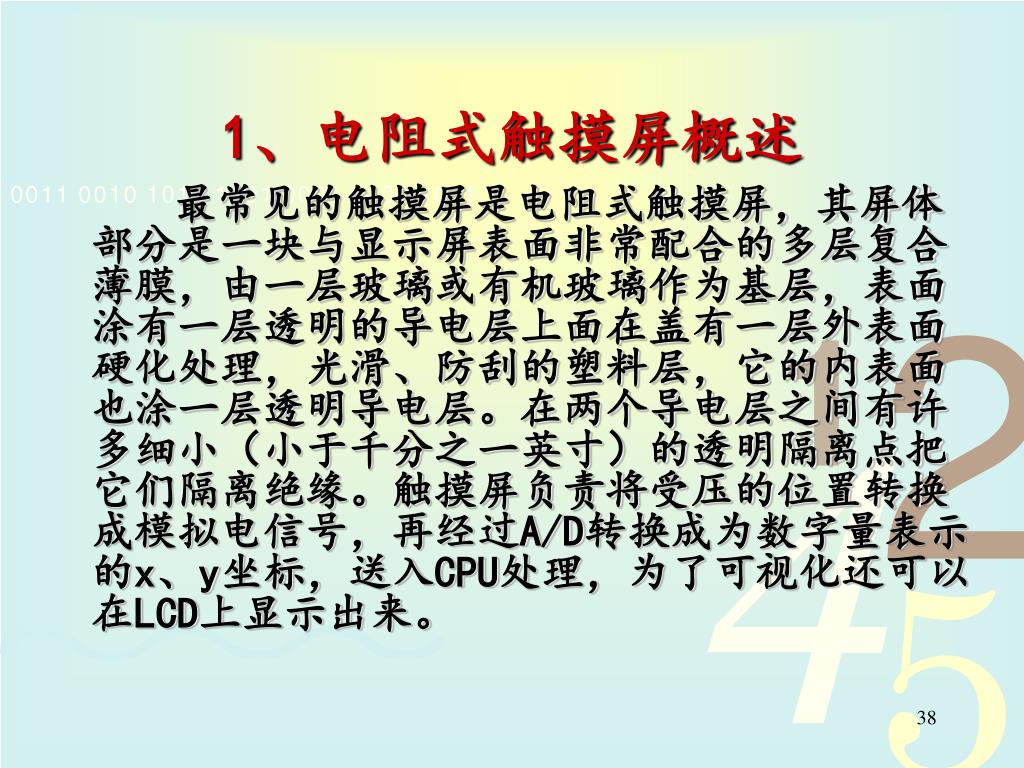

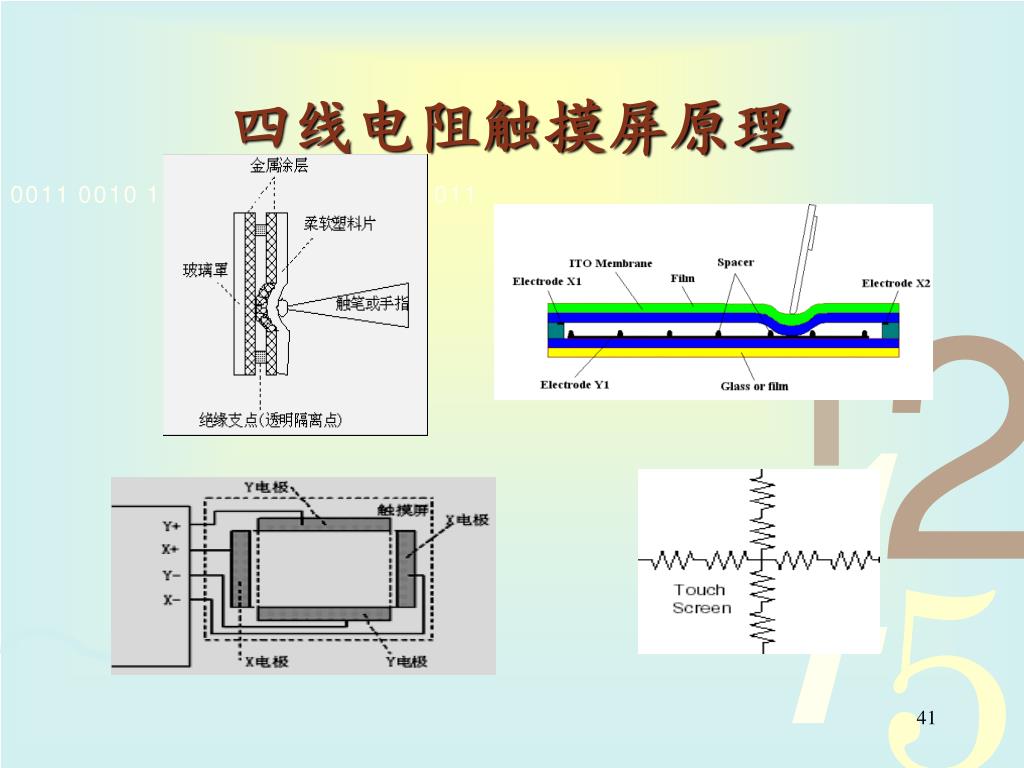

1、电阻式触摸屏概述 最常见的触摸屏是电阻式触摸屏，其屏体部分是一块与显示屏表面非常配合的多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层上面在盖有一层外表面硬化处理，光滑、防刮的塑料层，它的内表面也涂一层透明导电层。在两个导电层之间有许多细小（小于千分之一英寸）的透明隔离点把它们隔离绝缘。触摸屏负责将受压的位置转换成模拟电信号，再经过A/D转换成为数字量表示的x、y坐标，送入CPU处理，为了可视化还可以在LCD上显示出来。
1）工作原理 电阻式触摸屏工作时，上下导体层相当于二维精密电阻网络。即等效为沿x方向的电阻Rx和沿y方向的电阻Ry。当某一层电极加上电压时，会在该网络上形成电压梯度。如有外力使得上下两层在某一点接触，则在另一层未加电压的电极上可以测的接触点处的电压。然后用模/数转换器来测量电压，以此得出位置。触摸屏通过交替使用水平X和垂直Y电压梯度来获得x和y的位置。具体常用的有四线电阻式触摸屏。电阻技术触摸屏是一种对外界完全隔离的工作环境，故不怕灰尘、水汽和油污，可以用任何物体来触摸，比较适合工业控制领域及办公室内的使用。

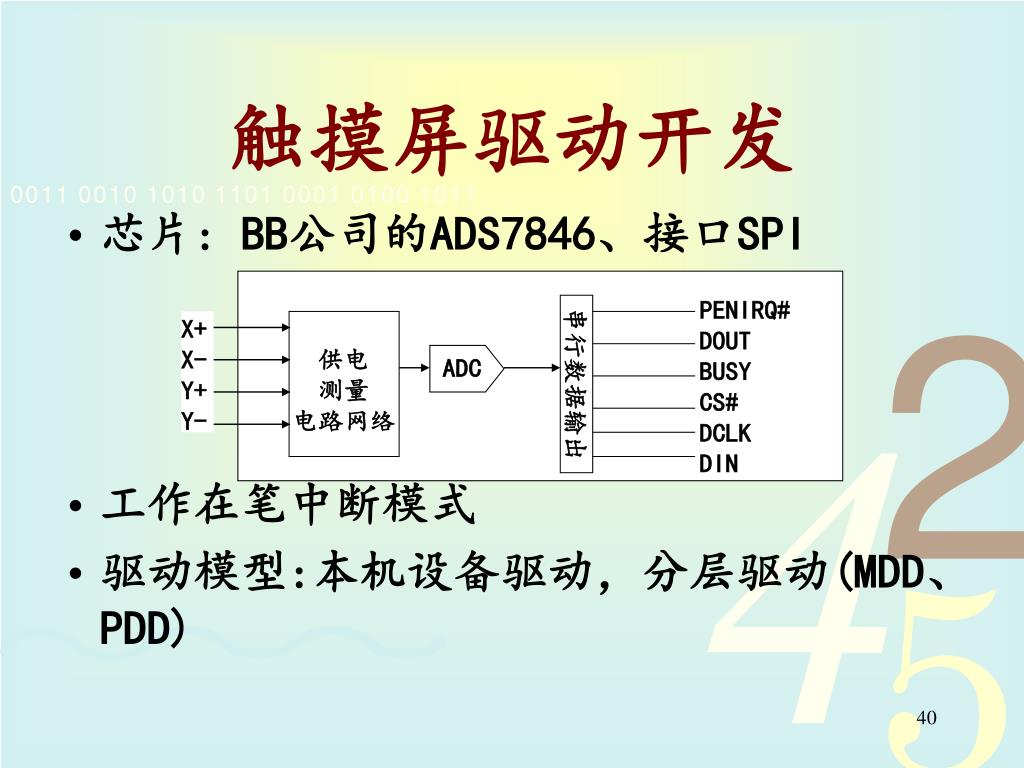

触摸屏驱动开发 • 芯片: BB公司的ADS7846、接口SPI • 工作在笔中断模式 • 驱动模型:本机设备驱动，分层驱动(MDD、PDD) PENIRQ# DOUT BUSY CS# DCLK DIN 串行数据输出 X+ X- Y+ Y- 供电 测量 电路网络 ADC

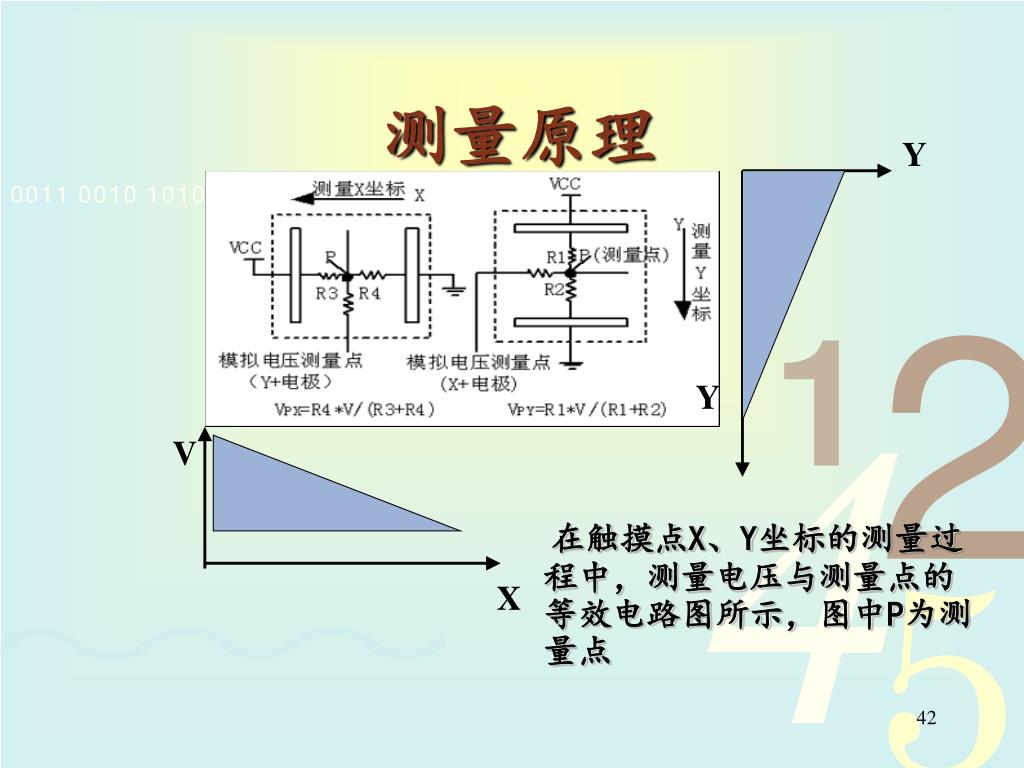

测量原理 Y 在触摸点X、Y坐标的测量过程中，测量电压与测量点的等效电路图所示，图中P为测量点 Y V X

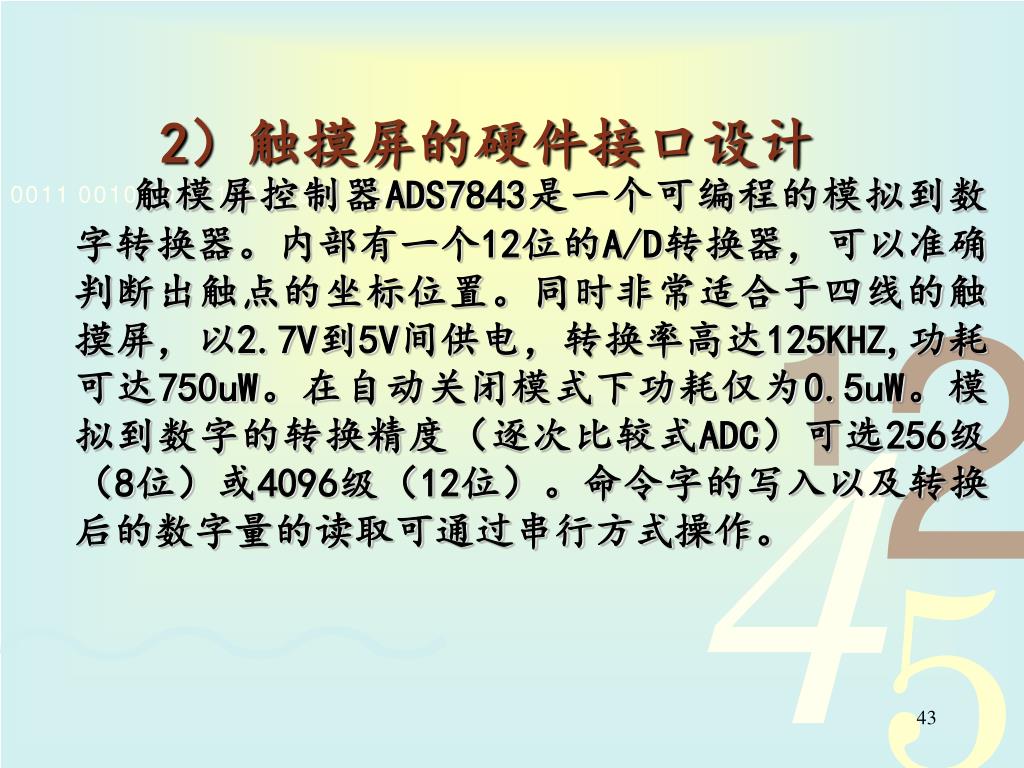

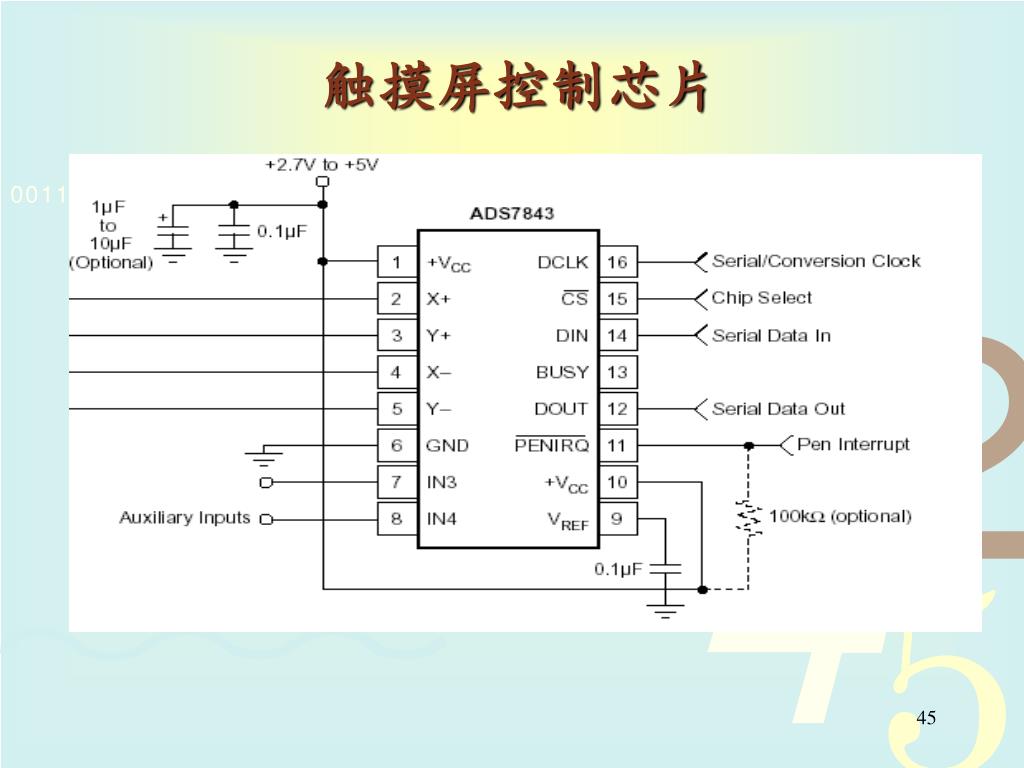

2）触摸屏的硬件接口设计 触模屏控制器ADS7843是一个可编程的模拟到数字转换器。内部有一个12位的A/D转换器，可以准确判断出触点的坐标位置。同时非常适合于四线的触摸屏，以2.7V到5V间供电，转换率高达125KHZ,功耗可达750uW。在自动关闭模式下功耗仅为0.5uW。模拟到数字的转换精度（逐次比较式ADC）可选256级（8位）或4096级（12位）。命令字的写入以及转换后的数字量的读取可通过串行方式操作。

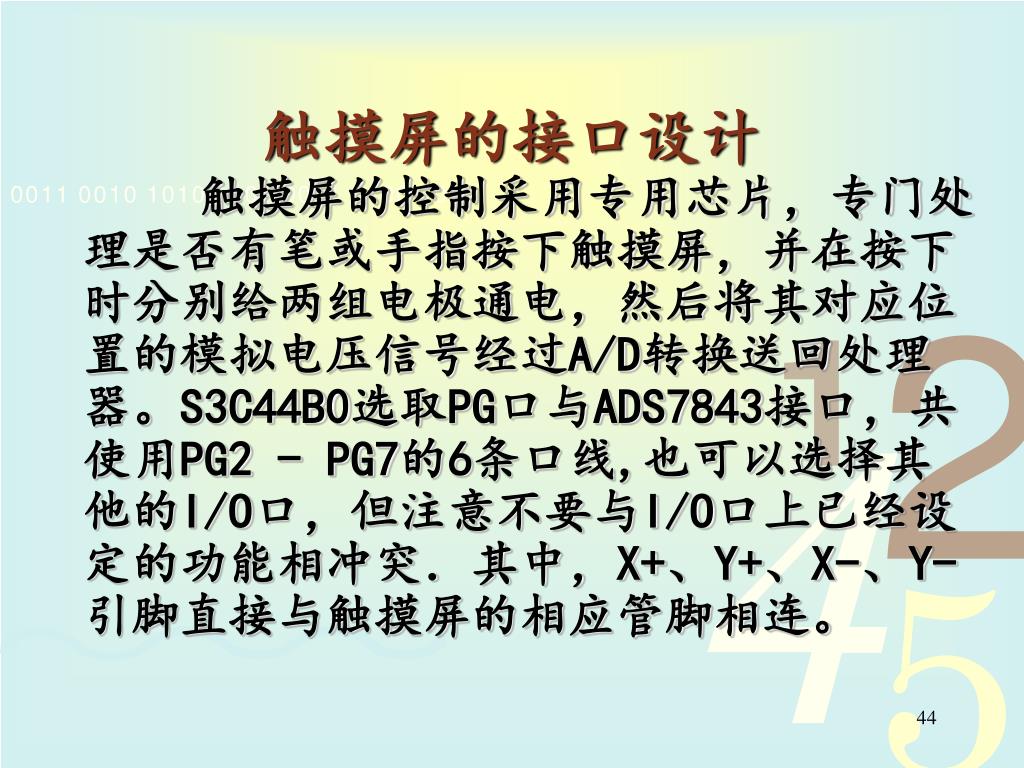

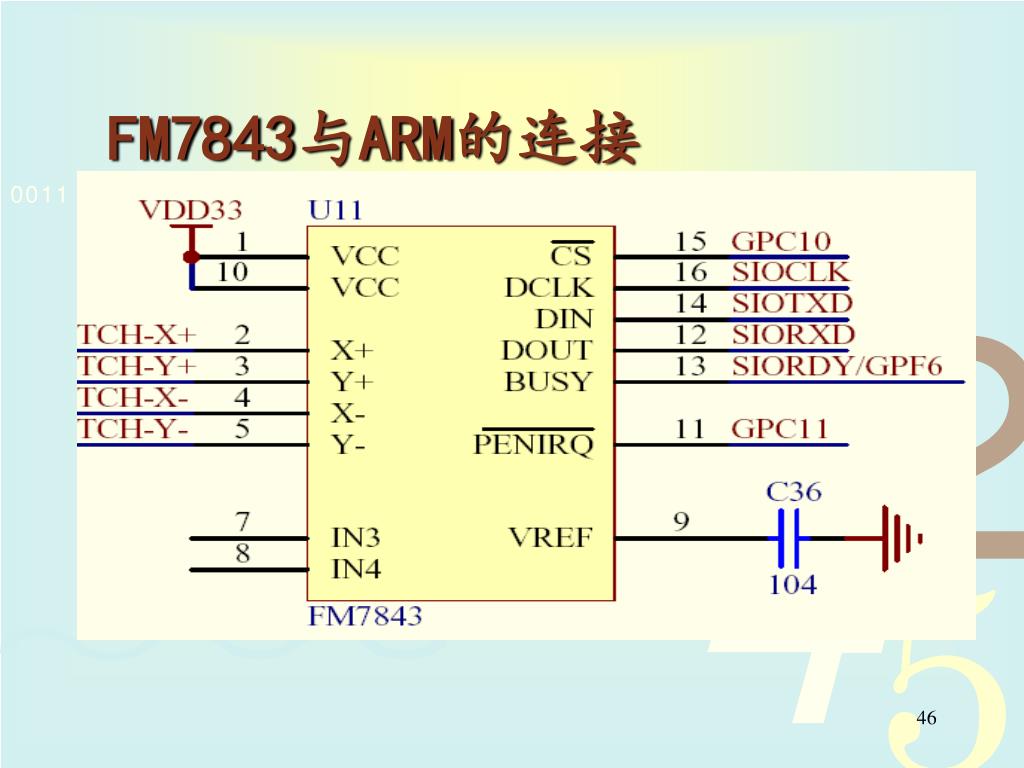

触摸屏的接口设计 触摸屏的控制采用专用芯片，专门处理是否有笔或手指按下触摸屏，并在按下时分别给两组电极通电，然后将其对应位置的模拟电压信号经过A/D转换送回处理器。S3C44B0选取PG口与ADS7843接口，共使用PG2 - PG7的6条口线,也可以选择其他的I/O口，但注意不要与I/O口上已经设定的功能相冲突．其中，X+、Y+、X-、Y-引脚直接与触摸屏的相应管脚相连。

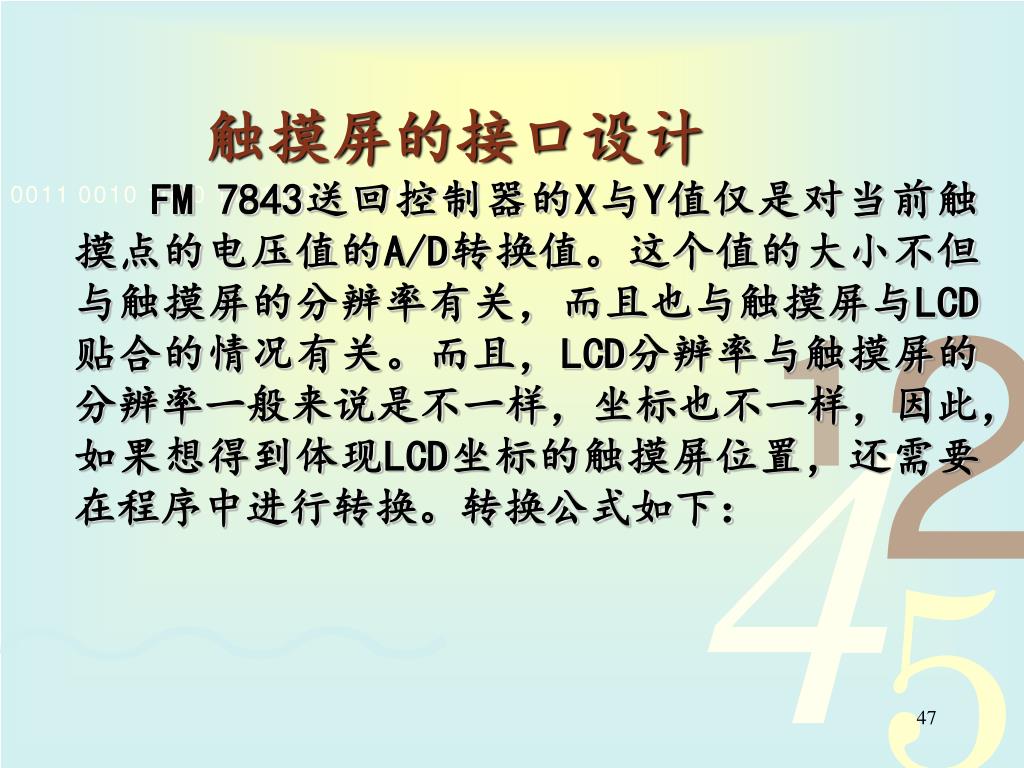

触摸屏的接口设计 FM 7843送回控制器的X与Y值仅是对当前触摸点的电压值的A/D转换值。这个值的大小不但与触摸屏的分辨率有关，而且也与触摸屏与LCD贴合的情况有关。而且，LCD分辨率与触摸屏的分辨率一般来说是不一样，坐标也不一样，因此，如果想得到体现LCD坐标的触摸屏位置，还需要在程序中进行转换。转换公式如下：

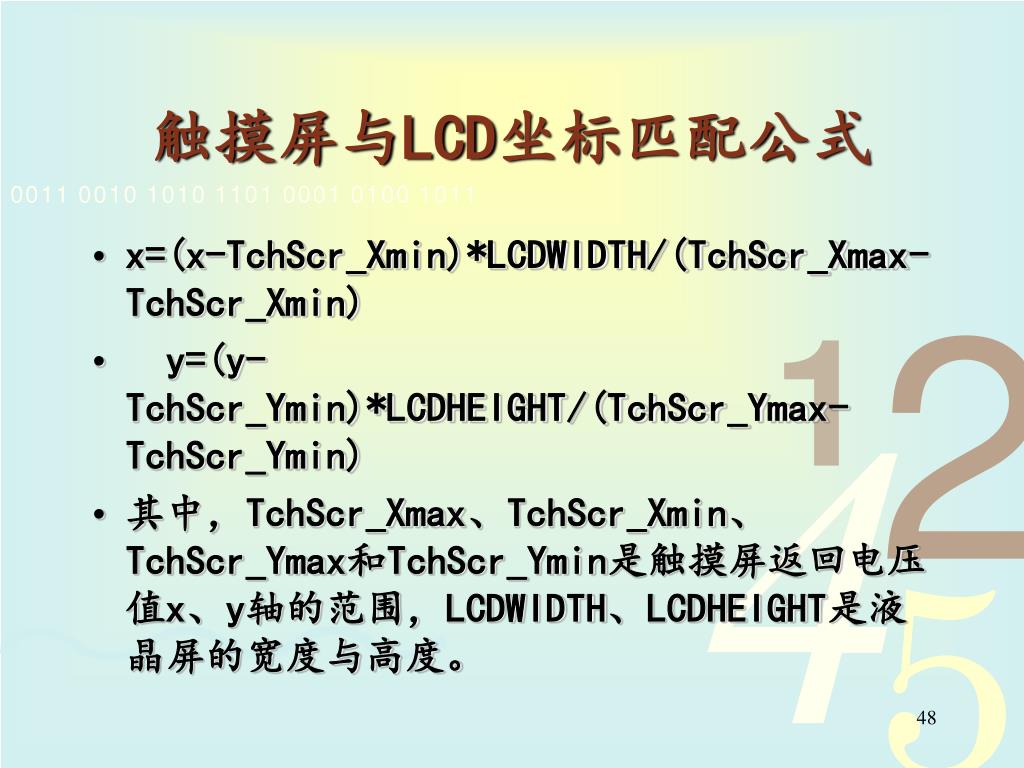

触摸屏与LCD坐标匹配公式 • x=(x-TchScr_Xmin)*LCDWIDTH/(TchScr_Xmax-TchScr_Xmin) • y=(y-TchScr_Ymin)*LCDHEIGHT/(TchScr_Ymax-TchScr_Ymin) • 其中，TchScr_Xmax、TchScr_Xmin、TchScr_Ymax和TchScr_Ymin是触摸屏返回电压值x、y轴的范围，LCDWIDTH、LCDHEIGHT是液晶屏的宽度与高度。

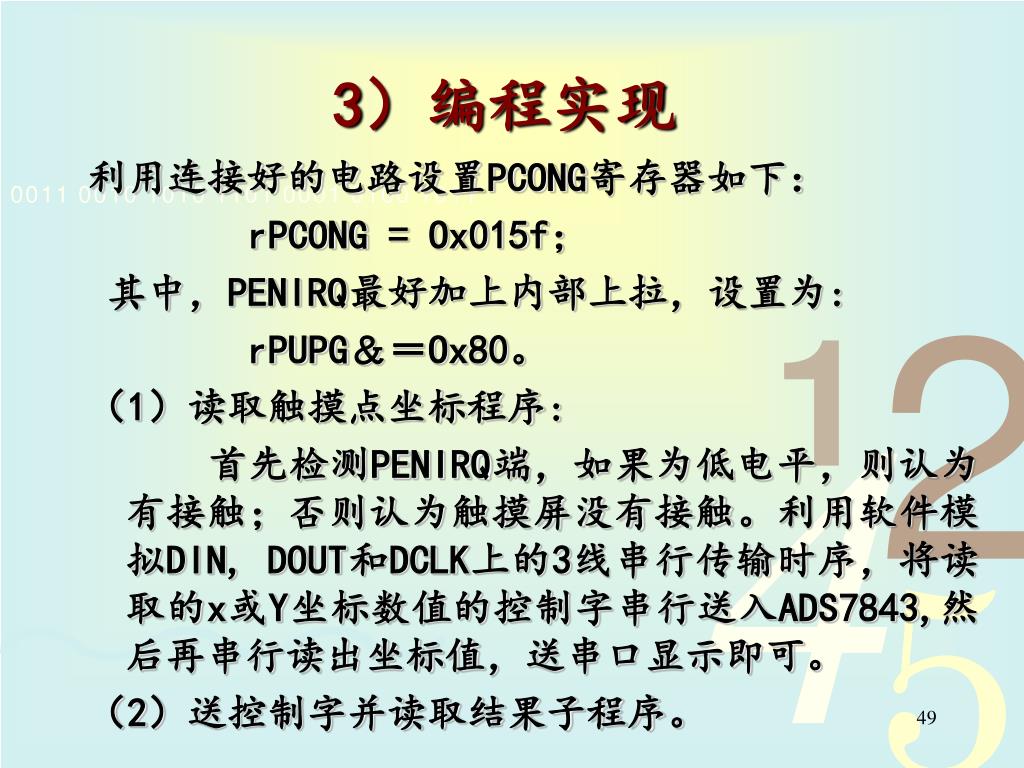

3）编程实现 利用连接好的电路设置PCONG寄存器如下： rPCONG = Ox015f； 其中，PENIRQ最好加上内部上拉，设置为: rPUPG＆＝Ox80。 （1）读取触摸点坐标程序: 首先检测PENIRQ端，如果为低电平，则认为有接触；否则认为触摸屏没有接触。利用软件模拟DIN, DOUT和DCLK上的3线串行传输时序，将读取的x或Y坐标数值的控制字串行送入ADS7843,然后再串行读出坐标值，送串口显示即可。 （2）送控制字并读取结果子程序。

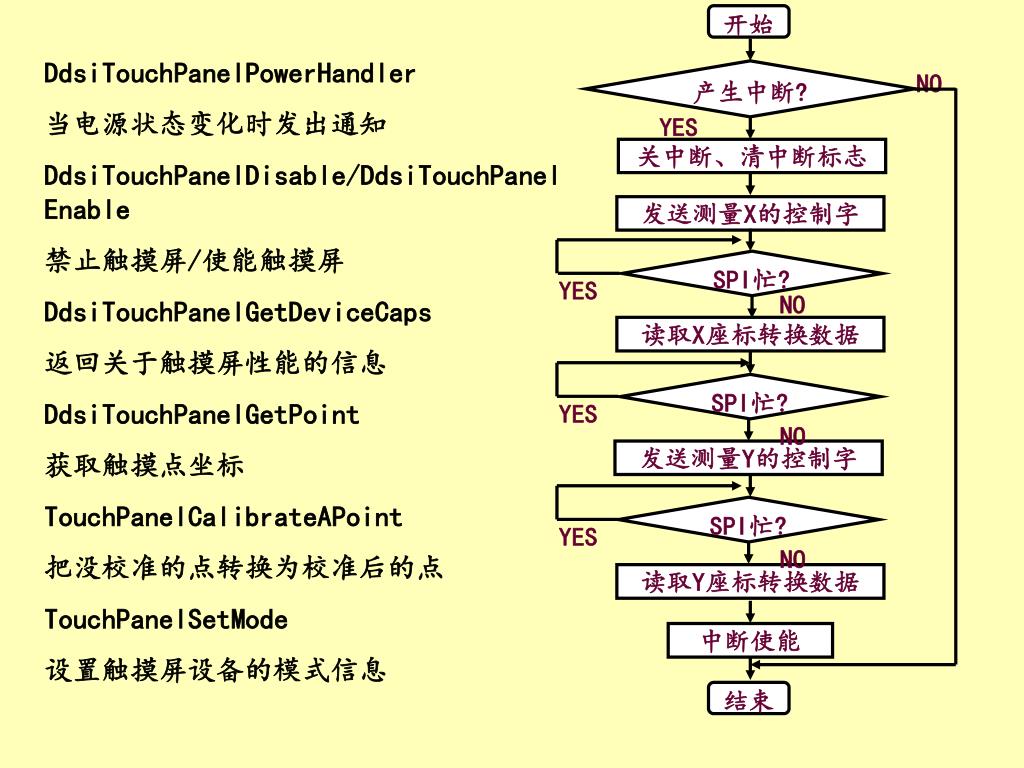

开始 DdsiTouchPanelPowerHandler 当电源状态变化时发出通知 DdsiTouchPanelDisable/DdsiTouchPanelEnable 禁止触摸屏/使能触摸屏 DdsiTouchPanelGetDeviceCaps 返回关于触摸屏性能的信息 DdsiTouchPanelGetPoint 获取触摸点坐标 TouchPanelCalibrateAPoint 把没校准的点转换为校准后的点 TouchPanelSetMode 设置触摸屏设备的模式信息 产生中断? NO YES 关中断、清中断标志 发送测量X的控制字 SPI忙? YES NO 读取X座标转换数据 SPI忙? YES NO 发送测量Y的控制字 SPI忙? YES NO 读取Y座标转换数据 中断使能 结束
