EMC CLARiX 개요. EMC CLARiX 는 업계에서 가장 진보된 하드웨어 아키텍처와 오늘날의 고객의 비즈니스 지원을 위한 다양한 소프트웨어를 제공하고 있으며 , 호스트 인터페이스와 내부 버스를 업계 최초로 모두 Fibre Channel 로 디자인한 Hardware RAID 방식의 스토리지로 성능 , 안정성 , 가용성 , 확장성 , 투자보호 측면에서 동일 급의 타 스토리지에 비해 상대적인 우위를 확보하고 있다 .
E N D

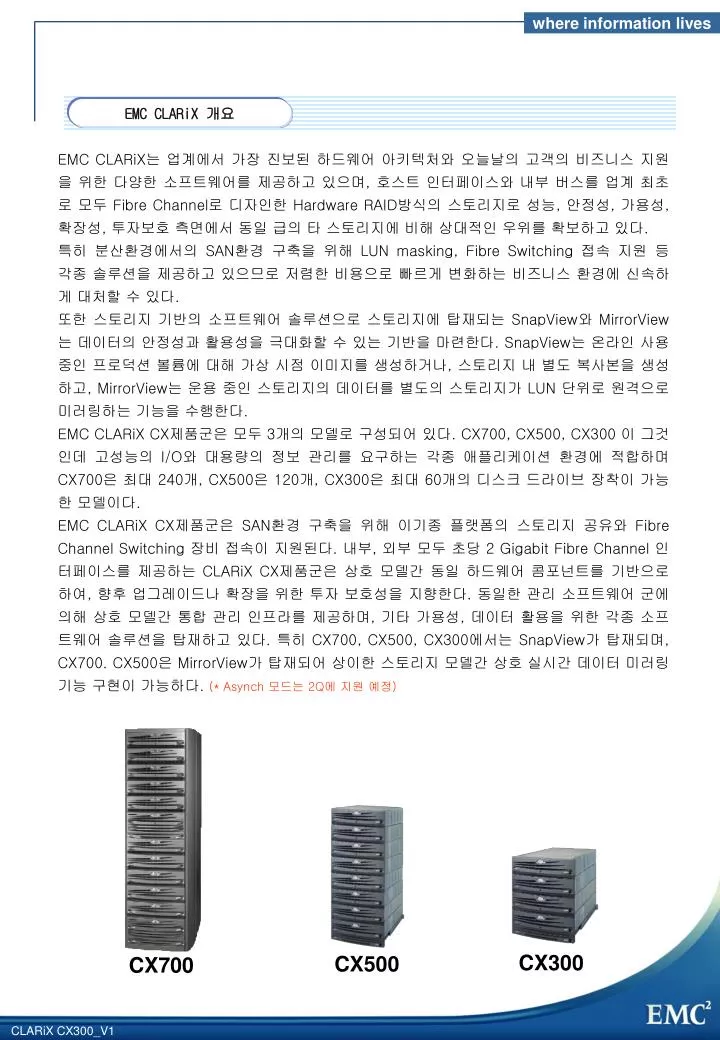

EMC CLARiX 개요 EMC CLARiX는 업계에서 가장 진보된 하드웨어 아키텍처와 오늘날의 고객의 비즈니스 지원을 위한 다양한 소프트웨어를 제공하고 있으며, 호스트 인터페이스와 내부 버스를 업계 최초로 모두 Fibre Channel로 디자인한 Hardware RAID방식의 스토리지로 성능, 안정성, 가용성, 확장성, 투자보호 측면에서 동일 급의 타 스토리지에 비해 상대적인 우위를 확보하고 있다. 특히 분산환경에서의 SAN환경 구축을 위해 LUN masking, Fibre Switching 접속 지원 등 각종 솔루션을 제공하고 있으므로 저렴한 비용으로 빠르게 변화하는 비즈니스 환경에 신속하게 대처할 수 있다. 또한 스토리지 기반의 소프트웨어 솔루션으로 스토리지에 탑재되는 SnapView와 MirrorView는 데이터의 안정성과 활용성을 극대화할 수 있는 기반을 마련한다. SnapView는 온라인 사용 중인 프로덕션 볼륨에 대해 가상 시점 이미지를 생성하거나, 스토리지 내 별도 복사본을 생성하고, MirrorView는 운용 중인 스토리지의 데이터를 별도의 스토리지가 LUN 단위로 원격으로 미러링하는 기능을 수행한다. EMC CLARiX CX제품군은 모두 3개의 모델로 구성되어 있다. CX700, CX500, CX300 이 그것인데 고성능의 I/O와 대용량의 정보 관리를 요구하는 각종 애플리케이션 환경에 적합하며 CX700은 최대 240개, CX500은 120개, CX300은 최대 60개의 디스크 드라이브 장착이 가능한 모델이다. EMC CLARiX CX제품군은 SAN환경 구축을 위해 이기종 플랫폼의 스토리지 공유와 Fibre Channel Switching 장비 접속이 지원된다. 내부, 외부 모두 초당 2 Gigabit Fibre Channel 인터페이스를 제공하는 CLARiX CX제품군은 상호 모델간 동일 하드웨어 콤포넌트를 기반으로 하여, 향후 업그레이드나 확장을 위한 투자 보호성을 지향한다. 동일한 관리 소프트웨어 군에 의해 상호 모델간 통합 관리 인프라를 제공하며, 기타 가용성, 데이터 활용을 위한 각종 소프트웨어 솔루션을 탑재하고 있다. 특히 CX700, CX500, CX300에서는 SnapView가 탑재되며, CX700. CX500은 MirrorView가 탑재되어 상이한 스토리지 모델간 상호 실시간 데이터 미러링 기능 구현이 가능하다. (* Asynch 모드는 2Q에 지원 예정) CX300 CX500 CX700
CLARiX CX300—Workgroup Storage • 50K IOPS와 680 MB/s 대역폭 • 4개의 서버 접속과 2개의 백-엔드 디스크 접속 • 최대 60 디스크 (FC: 36 GB / 73 GB / 146 GB / ATA: 250 GB) • 기본 2 GB Cache EMC CLARiX CX300 개요 • 더욱 확장된 2Gbit/sec Full Fibre Channel 하드웨어 RAID 스토리지 • EMC CLARiX CX300은 외부 호스트 인터페이스와 내부 디스크 인터페이스 모두 2Gbit/sec(200MB/sec) Fibre Channel을 지원하는 차세대 “엔드 투 엔드” 파이버 스토리지 제품이다. 기존의 Full Fibre기반의 스토리지 제품들이 1Gbit/sec(100MB/s) Fibre Channel에 의존했던 것과는 달리, EMC CLARiX CX300은 호스트 접속을 비롯하여 어레이 내부 각각의 디스크 드라이브까지 2Gbit/sec(200MB/s) Fibre Channel 기술 적용으로 이전 모델 및 경쟁 제품의 3-4배에 달하는 향상된 성능을 제공한다. • 일부 업체가 이제서야 1세대 완전파이버채널 모델을 소개하고 있는 반면에 EMC CLARiX는 1997년 업계 최초로 1세대 완전파이버채널 모델을 출시 한 이래 계속적으로 기술을 발전 시켜 현재 제7세대 완전파이버채널 모델인 CX300까지 출시하여 검증된 Fibre 아키텍처에 대한 신뢰성을 제공한다. • 확장된 Full Fibre Channel 아키텍쳐인 CX300의 주요 장점은 다음과 같다. • 성능 : 일반적으로 Mid-Tier 스토리지 제품들은 (1Gbit 또는 2Gbit)/sec의 내부 인터페이스로 구성 되어 있는 반면, CX200은 2Gbit/sec(200MB/sec)의 내부 인터페이스 2개로 구성되어 있고, 2Gbit/sec(200MB/sec)의 호스트 인터페이스가 4포트 제공되므로, 400MB/sec의 내부 bandwidth, 800MB/sec의 외부 호스트 접속성을 제공하여 고른 대역폭을 제공한다. 또한 Storage Processor에 탑재된 2개의 Intel Xeon 800MHz CPU와 2GB의 더욱 커지고 빨라진 캐쉬는 최고의 RAID 성능을 제공한다. • 접속성 : 이기종의 환경에서 SAN환경 구축 시 거리 제한이 없고, 케이블링이 쉽다. • 신뢰성 : 내부 파이버채널은 전기적인 잡음 등에 영향을 받지 않고 이중으로 구성되어 있으므로 각각의 디스크 드라이브는 내부 버스 중 하나에 장애가 나더라도 여전히 접근이 가능하다. • 확장성 : CX300는 60개까지 디스크 드라이브 지원이 가능하여 146GB 구성시 총 8.7TB를 지원한다. • 투자보호 : CX300은 기존의 CLARiX 모델과 마찬가지로 모듈화 구성을 원칙으로 하고 있어 초기 투자 및 용량 확장에 따르는 투자를 최적화 할 수 있다. 또한 데이터 손상 없이 “Data in Place”기능을 통해 CX500 및 CX700으로 업그레이드가 가능하다.
EMC CLARiX CX300 개요-계속 • 데이터 가용성과 재난 복구를 위한 소프트웨어 솔루션 • SnapView : Production 볼륨과 별도로 Snapshot 볼륨을 생성해 일부의 디스크 영역만으로도 동일한 데이터에 대한 병렬 억세스를 가능케 한다. 또한 스토리지 내에서 Production 볼륨과 동일한 별도 복사본 (BCV)을 생성할 수도 있다. Snapshot과 BCV 는 백업, 개발용 데이터 등의 다양한 용도로 사용되어지며, 특히 BCV는 Production볼륨 장애 시 복구 용도로 사용 가능하다
EMC CLARiX CX300의 확장성 • CLARiX CX300은 Solaris, Windows NT, Windows 2000, Linux, Netware, HP-UX(2Q2004), AIX(2Q2004)등의 운영체제를 지원하며 서버 접속을 위해 Fabric Switch가 지원되는 Fibre Channel 인터페이스를 4개 제공한다. • 2Gbit/sec(200MB/sec) Fibre Channel에 기반한 36GB/73GB/146GB 디스크 드라이브와 250GB ATA Disk Drive가 사용 되어지며 하나의 Disk Enclosure 내에서 동일 타입의 디스크 드라이브 혼용이 가능하다.(FC와 ATA는 하나의 동일 Disk Enclosure 에서 혼용은 않 되며, 하나의 동일 스토리지 내에서 혼용은 가능하다.). • 최대 확장 용량 EMC CLARiX CX300의 성능 EMC CLARiX CX300은 기존 CLARiX의 Full Fibre 아키텍쳐를 가지면서 2Gbit/sec속도를 가진 4개의 Fibre Channel 호스트 인터페이스, 2Gbit/sec 속도를 가진 2개의 내부 버스, 2개의 Intel 800MHz Xeon CPU의 탑재를 통해 기존의 CLARiX 기종인 CX200대비 20% 향상된 성능을 제공한다. 최대 확장 가능한 4GB의 캐쉬는 read 및 write영역으로 사용되며, 확장된 캐쉬 공간을 통해 향상된 대역폭을 제공한다. 특히 write영역은 미러링 되어 있고 I/O의 성격에 따라 그 크기를 가변적으로 정할 수 있어 뛰어난 안정성으로 모든 형태의 I/O에 최상의 성능을 제공한다.
SPARE DISK DATA DISK DATA DISK DATA DISK SPARE DISK DATA DISK DATA DISK DATA DISK <Dynamic Global Hot Sparing 구성도> EMC CLARiX CX300의 가용성과 신뢰성 • EMC CLARiX는 가장 높은 단계의 데이터 가용성을 제공하여 시스템으로 인한 업무의 중단을 최소화 한다. EMC 제품의 가용성 특징은 하드웨어 컴포넌트 중복 구성, 무중단 구성 콤포넌트(디스크 드라이브, 전원장치, 냉각장치 등) 교체 및 시스템의 중단 없는 내장 마이크로 코드 Upgrade가 있으며 H/W 방식의 RAID 1(Mirroring Protection), RAID 0+1, RAID 3 및 RAID 5(Parity Protection)의 디스크 보호 방식을 들 수 있다. • Global Dynamic Hot Spare • Global Hot Spare란 여분의 디스크 드라이브를 Spare로 지정하여 전체 디스크 드라이브 운용 중 에러가 연속적으로 발생하는 디스크 드라이브의 데이터를 Hot Spare 디스크 드라이브로 실시간 복사하여 원래의 디스크 드라이브를 대체하는 기능이다. 장애가 난 디스크 드라이브의 교체 작업 후 Hot Spare로부터 교체된 디스크 드라이브에 데이터를 재 복사하고 Hot Spare 디스크 드라이브는 Spare 디스크 드라이브로서의 기능을 유지한다. • EMC CLARiX에서 제공하는 Global Hot Spare의 장점은 스토리지 박스 전체의 어떤 디스크 드라이브도 Hot Spare로 지정이 될 수 있다는 점이다. 또한 Hot Spare가 박스 내의 모든 디스크 드라이브에 대한 장애를 대비할 수 있다. 따라서 Hot Spare 디스크 드라이브는 해당 스토리지 박스 전체에서 가장 큰 디스크 드라이브 이상의 크기를 갖기만 하면 어떤 디스크 드라이브도 대체할 수 있다.
PowerPath • PowerPath는 호스트로부터 스토리지까지의 경로를 이중화하여 한 경로 장애 시 나머지 경로가 장애 난 경로를 대신하여 지속적인 서비스를 할 수 있도록 하는 기능이다. • 이런 복구 과정은 애플리케이션이 전혀 알 수 없이 하드웨어적인 레벨에서 수초 안에 일어나며 SP장애, Switching장비 장애, 단선, HBA장애 등 경로 상에 존재하는 모든 하드웨어 컴포넌트의 장애를 복구할 수 있다. 또한 단일 볼륨에 대한 복수 경로 설정 시 지능적인 로드밸런싱 기능을 통해 최적화된 I/O 환경을 구현할 수 있다. • 새로이 추가된 Logical Volume Manager은 서버에서 관리되는 볼륨 그룹들과 스토리지의 각 디스크들간의 논리적인 링크기능을 수행하며, 일반적인 볼륨 매니저가 제공하는 Striping 또는 Mirroring등의 다양한 기능을 통해, 관리자로 하여금 스토리지 할당의 유연성과 최상의 성능 그리고 어플리케이션이 요구하는 안정성을 제공한다. I/O Load Balancing 기능 I/O Fail-over 기능 • 무중단 Upgrade • 스토리지의 Host, LUN, Storage Group 등 환경 정보를 시스템 영역 (PSM: Persistent Storage Manager)에 저장하여 두 Storage Processor에서 공유함으로써 한쪽 Storage Processor에 Update 발생시 다른 Storage Processor에도 즉시 Update 되어지게 함으로써 무 중단 Upgrade를 지원하도록 한다. Volume Manager 기능
장애 유형 EMC의 복구방안 설 명 디스크 드라이브 장애 • 하드웨어 RAID구성 • Mirroring • Striping with parity • Disk Scrubbing • 디스크 드라이브의 장애 시 RAID기능을 통해 복구 방안이 제공된다. 즉 RAID 0 또는 RAID 5의 구성 시 하나의 디스크 드라이브 장애 시에도 스토리지는 정상 운영된다. • 백엔드 프로세스에 의한 섹터별 디스크 검증을 통해 디스크 에러 실시간 교정 및 장애 보호 • 장애 유형별 EMC CLARiX 복구 방안 • CLARiX는 Storage Processor(SP), Link Control Card(LCC), Standby Power Supply(SPS), Power Supply(PS), fan 등 모든 하드웨어 컴포넌트가 이중화되어 있어 단일 하드웨어 컴포넌트의 장애 시에도 지속적인 장비 운용이 가능하고 장애가 난 하드웨어 컴포넌트는 온라인 중에 교체가 된다. • 또한 write 캐쉬가 미러링 되어 있어 디스크에 write되기를 기다리는 캐쉬상의 데이터는 캐쉬 장애로 인해 더 이상 손실되지 않는다. 전원 장애 시에도 캐쉬 상의 데이터는 SPS에 의해 별도의 디스크 영역으로 write되어져 보호 받게 된다. 전원장치 장애 중복 구성(n+1) • 중복구성을 통해 일부 장애시에도 정상 가동 냉각장치 장애 중복 구성(n+1) • 장애 시에도 정상 가동되며 장애 시 평상시 보다 빠른 속도로 냉각장치가 가동되어 동일한 바람의 양을 보장한다. 배터리(SPS) 장애 중복 구성(n+1) • 중복구성을 통해 일부 장애시에도 정상 가동 디스크 드라이브 인터페이스 장애 Dual Ported 디스크 드라이브 • 모든 디스크 드라이브는 두 개의 Fibre Channel에 모두 연결되어 하나의 내부 Fibre Channel 장애 시에도 다른 Channel을 통해서 데이터에 접근할 수 있다. 전원 장애 SPS(Standby Power Supply)를 통한 data vaulting기능 • 전원 장애가 발생하면 SPS라는 별도의 배터리에 의해 캐쉬상의 데이터는 디스크의 일정 영역에 저장이 되고 전원이 정상적으로 돌아오면 이 데이터가 캐쉬로 복구된다. 캐쉬메모리 장애 캐쉬의 write영역 미러링 • 캐쉬의 write영역을 미러링하여 한 쪽 영역이 장애가 나더라도 여전히 캐쉬상의 데이터를 유지하며 I/O를 진행 시킬 수 있다. 디스크 컨트롤러(SP) 장애 중복 구성 & PowerPath • 중복구성과 PowerPath를 통해 장애가 발생한 쪽의 I/O를 상대방으로 자동적으로 takeover한다.
Fibre Channel Loop A Shunt PBC PBC PBC ... ... ... PBC PBC PBC Shunt Fibre Channel Loop B • 기타 • Mirrored 캐쉬 기능 • CX300에는 2GB의 캐쉬메모리가 내장되어 있다. 이 캐쉬 영역은 read영역과 write 영역으로 나뉘어 사용되며 이 때 write영역은 Mirroring되어 있으므로 한쪽 캐쉬메모리 장애 시에도 데이터의 손실이 없이 정상 운용이 가능하다. • 캐쉬 Destage 기능 • 캐쉬 Destage 기능이란 스토리지의 전원장애 시 캐쉬 안의 데이터를 보호해 주는 기능으로 SPS(Standby Power Supply)라는 별도의 내장 배터리에 의해 수행된다. 타 스토리지의 캐쉬보호 기능은 단지 배터리가 캐쉬메모리에 계속 전원을 공급해 데이터가 날아가지 않도록 하는 일만 수행하기 때문에 시간이 지나 배터리가 다 소모되면 캐쉬의 데이터는 소실되게 된다. 반면 CLARiX CX300는 디스크에 일정 영역을 두고 전원장애 시 캐쉬 안의 데이터를 이곳으로 저장해 영구적으로 캐쉬 데이터를 보호할 수 있다. • End-to-end data protection • End-to-end data protection이란 데이터의 무결성을 위해 스토리지 안에 흐르는 모든 데이터 블록에 별도의 check-bit를 두어 데이터의 전송 중간에 있을지도 모르는 데이터의 손실을 발견하고 보정하는 것을 말한다. • Dual Ported FC Disk Drive • 어레이 내부의 이중화된 full-fibre channel loop는 디스크로의 데이터 경로에 리던던시를 제공하여 한 loop의 장애 시에도 데이터 access를 가능케 해주며 port bypass circuits(PBC)는 디스크의 삽입 및 추출 시 전기적 분리를 시켜 온라인 상태에서 유지 보수가 가능하도록 한다.
CLARiX CX300 하드웨어 구성 Physical 및 Logical구성도 • CX300은 한 개의 DPE2와 추가되는 DAE2로 구성된다. DPE2는 SP(Storage Processor)라는 컨트롤러 모듈이 장착되어 있으며 이 SP에는 캐쉬가 장착되어 있고 호스트로의 FC/AL 인터페이스를 제공한다. DAE2는 다른 DAE2 또는 DPE2로의 접속 포트를 가지고 있는 LCC (Link Control Card)를 장착하고 있다. 즉, DAE2는 15개까지의 디스크 드라이브를 장착하고 다른 DAE2 또는 DPE2로의 접속 포트를 가지고 있는 디스크 인클로저이다. • CX200은 1개의 DPE2에 3개의 DAE2를 장착 가능하다. 한 DPE2 또는 DAE2 안에는 최대 15개의 디스크 드라이브를 장착 가능하므로 최대 60개까지의 하나의 CX200 시스템으로 구성 가능하다. • 또한 요구되는 성능에 따라 하나의 캐비닛에 2개 이상의 DPE2를 두고 각각에 DAE2를 연결하는 식으로 구성할 수도 있다.
DPE & DAE2 DAE2 DPE / SPS DPE (Rear View) DAE2 DAE2(Rear View) • 다음과 같은 모든 하드웨어 컴포넌트는 이중으로 구성되어 있고 온라인 중에 핫스왑으로 교체할 수 있다. • Power Supply : XPE, DAE2에 전원을 공급하는 모듈 • LCC : XPE 또는 DAE2로의 접속 포트 제공 • SP : CPU와 캐쉬가 있는 스토리지의 프로세싱 모듈 • Fan : 시스템 냉각을 위한 모듈 • 디스크 드라이브 : 2 개의 내장 FC/AL 버스에 연결되어 DAE2안에 최대 15개의 36/73/146GB/250GB(ATA) 드라이브 장착 가능
EMC CLARiX CX300 모델 사양 항 목 기재 사항 모델명 • EMC CLARiX CX300 제작회사 /국명 • EMC / 미국 Controller SP 수량 • 2개 서버 인터페이스 • 4 Channel, FC-AL/FC SW fabric (2Gigabit/sec) 디스크 인터페이스 • 2 Channel, FC-AL(2Gigabit/sec) CPU • Intel Xeon 800MHz * 2 접속 가능 포트 수 • 4개 Cache Memory 최대 용량 • 2GB 구 성 • Dual (Write Cache Mirror) DISK 장착 디스크 • FC(36GB/1’’,73GB/1’’,146GB/1’’), ATA(250GB/1”) RPM • 15,000RPM(36GB, 73GB) • 10,000RPM(36GB, 73GB, 146GB) • 5,400RPM(250GB) 최대 확장 용량 • 60개 디스크 드라이브(14.5TB) 디스크 인터페이스 • Dual FC/AL X 1 디스크 구성 지원 가능 RAID • 0, 0+1, 1, 3, 5 Hot Spare • Global Dynamic Hot Spare로 스토리지 박스 안의 모든 디스크 드라이브에 대한 자동 대체 기능 스토리지 관리 Navisphere • Configuration, 장애 감시, 성능 감시 기능 배터리 백업 기 능 • 캐쉬 메모리 보호 기능으로 정전 시 캐쉬 데이터의 디스크 저장 기능 (Data vaulting) 전원 장치 입력 전압 • 200V-240VAC 소비전력 (XPE / DAE2) • 520VA, 510W / 400VA, 392W 환경적 특성 작동 온도 • 10 ~ 40℃ 캐비닛 소비 전력(rackmount / deskside) • 4800VA@200V, 5760VA@240V 운용 진동 • 47-64Hz 습 도 • 20~80%(non condensing)
BCV Clone Production SNAP Snapshot SnapView • CX300은 온라인 서비스성을 향상 시키고 다양한 업무 환경에서 동일한 볼륨에 대한 병렬 억세스 기능을 제공하기 위한 SnapView를 탑재할 수 있다. SnapView는 첫째, 스냅샷 기능을 구현하여 하나의 파일 시스템을 가상적으로 마치 두 개 이상의 파일 시스템이 존재하는 것과 같은 환경을 제공한다. 스냅샷은 스냅 대상 볼륨의 20-30%의 용량으로 수초 내 가상 시점 이미지를 생성한다. 둘째, SnapView는 스토리지 내 별도 복사본 (BCV)을 생성하여, 실시간 복수 미러 볼륨을 구성하고 프로덕션 볼륨에 영향을 주지 않는 별도 볼륨을 쉽게 생성할 수 있다. • 이러한 SnapView의 기능은 백업을 비롯한 다음의 여러 가지 다양한 목적으로 사용되어 질 수 있다. • 1) 백업 • Active 파일시스템 데이터의 접근이나 수정을 허용하면서 새로 만들어진 파일시스템을 통하여 백업을 받을 수 있다. • 2) 시점 백업 및 복구 • 파일시스템에 대해 주기적으로 시점 백업을 받아 두면 - 즉, 그 시점의 파일 시스템에 대해 가상 파일시스템을 생성해 두면 - 시점 백업을 받았던 어느 시점으로든 데이터를 되돌릴 수 있다. 또한 스냅샷 “Rollback”기능을 통해 어레이 기반으로 시점 데이터 복구가 가능하다. • 3) 시점 분석/보고 • 어느 시점의 파일시스템 이미지를 가지고 그 시점을 기준으로 한 분석 또는 보고 자료를 생성할 수 있다. • 4) 테스트 환경 구축 • 생성된 가상의 파일시스템을 가지고 개발, 업무 마이그레이션 등을 실 데이터로 수행할 수 있다. • 5) 재해 복구 • 스토리지 내에 프로덕션 볼륨에 대한 별도 복사본(BCV)을 구성하여 프로덕션 볼륨이 물리적 장애 시 데이터 복구 용도로 사용할 수 있다. Production Host Backup Host 주요 특징 • 온라인 중의 손쉬운 백업과 복구 • 호스트에 영향을 주지 않는 어레이 기반 소프트웨어 • 손쉬운 시점 백업 및 복구 • (Undo/Undelete/Rollback) • 동일한 LUN에 대한 다수의 Snap 생성 (최대 8개) • 동일한 LUN에 대한 다수의 별도 복사본 (BCV) 생성 (최대 8개) • Snap 사용 시 적은 양의 디스크 공간만을 요구 (약20%) • Snap 볼륨의 쓰기/읽기 가능 • 데이터에 대한 가용성 증대 Backup Unit Full Image Copy CLARiX CX300 Logical point-in-time view
SAN을 위한 각종 solution • Access Logix • 여러 호스트가 다양한 스토리지를 공유하는 SAN환경에서는 어떤 호스트가 어떤 스토리지의 어떤 영역으로 접근이 허가 되는지 정의 되어 있어야만 한다. 그래야만 고의 또는 실수로 허가되지 않은 저장영역으로 접근해서 데이터의 손실, 유출 등의 문제를 일으키는 것을막을 수 있다. 예를 들어 두 대의 유닉스 호스트가 한대의 스토리지를 공유하고 있는 환경을 가정하자. 두 대의 호스트는 스토리지 안에 있는 모든 LUN을 볼 수 있다. 따라서 각각의 호스트는 자기가 사용할 영역만을 마운트 해서 사용하고 다른 호스트가 사용하는 영역은 의도적으로 접근하지 않는다. 그러나 누군가의 실수에 의해 상대방 호스트의 영역을 마운트하면 해당 영역의 데이터는 손상이 될 수 밖에 없다. 이런 문제들을 방지하기 위해 각종 보안 장치가 마련되어 있고 Switching장비 자체가 이런 기능을 수행하기도 하지만 별도의 오버해드가 발생할 수 있고 구현 비용이 비싸며 구성의 유연성이 떨어지는 단점이 있다. 스토리지 자체가 제공하는 LUN masking이라는 기능을 사용하면 Switching장비에 구애 받지 않고 스토리지 리소스간 보안 구현이 쉽게 효율적으로 이루어진다. • Access Logix는 CLARiX에 탑재되어 돌아가는 소프트웨어로 LUN masking기능을 제공해 준다. 따라서 SAN상에서 스토리지를 공유하고 있는 여러 대의 호스트는 물리적인 구성과는 별개로 마치 자신의 스토리지가 별도로 있는 것처럼 보여지며 이렇게 관리되는 스토리지 리소스는 필요에 따라 다른 호스트로 쉽게 할당할 수 도 있고 할당된 LUN을 추가 삭제할 수 도 있다. • Fairness 알고리즘 • 또한 Access Logix에는 Fairness 알고리즘이 구현되어 있어 여러 애플리케이션이 동일한 스토리지 박스를 공유할 때 특정 애플리케이션에 의해 생길 수 있는 리소스의 독점을 막아 어떤 애플리케이션이든 일정 시간이내에 응답을 보장 받는다. • 이기종 멀티호스트 지원과 Fibre Channel Switching장비 접속 지원 • 여러 대의 이기종 호스트가 Fibre Channel Switching장비를 통해서 스토리지에 접근하며 16개의 포트를 가진 Switching장비를 사용하면 최대 15대의 이기종 호스트들이 한대의 CLARiX를 공유해 사용할 수 있다. • 또한 Fibre Channel Switching장비는 Cascading이 가능하여 여러 Switching장비를 연결함으로써 최대 64대의 호스트 (멀티채널 연결 시) 또는 스토리지를 구성할 수 있다. • Storage Group 지원 • 호스트에 대한 스토리지 할당은 Storage Group이라는 단위로 이루어 지는데 Storage Group이란 어떤 호스트로부터의 접근을 허용하는 LUN들의 집합이다. 먼저 Storage Group을 생성하고 이 Storage Group을 호스트에 할당한 다음 필요한 LUN을 drag&drop 방식으로 해당 Storage Group에 갖다 놓음으로써 손쉽게 접근제어 관리가 이루어진다.
SAN을 통한 스토리지 공유 방안 • 각 호스트는 자신에게 할당된 Storage Group만을 접근할 수 있으며 각 Storage Group은 LUN들로 구성된다. 즉, 하나의 Storage Group에 묶인 LUN은 동일한 접근 허가를 갖게 된다. • 두 대이상의 호스트가 하나의 채널을 공유할 때 생길 수 있는 자원의 독점을 막기 위해 Fairness 알고리즘이 구현되어 있고 이것에 의해 CX300을 공유하는 모든 애플리케이션은 일정 시간이내의 응답을 보장 받게 된다. • 이중화된 FC Switch장비로 호스트와 스토리지와의 경로는 이중으로 구성되며 경로 장애 시의 복구는 PowerPath에 의해 자동으로 이루어 지므로 애플리케이션은 경로 장애의 유무를 전혀 알지 못한다. • 이러한 구성은 Navisphere상에서 Drag & Drop 방식으로 쉽게 설정이 가능하며 또한 다양한 요구 사항에 맞춰 재구성이 쉽다.
EMC CLARiX 기타 특장점 • RAID구성의 유연성 CLARiX 전제품은 0, 1, 1/0, 3, 5의 다양한 RAID level을 지원한다. 따라서 애플리케이션의 성격에 따라 가장 맞는 RAID level을 선택할 수 있고 또한 한 스토리지 내에서 다른 RAID level이 혼용될 수 있어 각각의 RAID 그룹은 다른 애플리케이션들에 의해 사용되어 진다. 또한 스토리지 자체에 내장되어 있는 하드웨어 컨트롤러를 통하여 RAID가 구성되므로 호스트 시스템의 리소스를 사용하지 않고 최고의 성능을 제공한다. • 모듈형 아키텍쳐 EMC의 CLARiX 전제품은 모듈형 아키텍쳐이다. 즉 디스크 드라이브를 DAE2라고 불리우는 박스 단위의 모듈로 나누어 적재함으로써 필요한 디스크 드라이브 개수에 맞게 DAE2 모듈을 구매하고 이 DAE2의 개수에 따라 전체 하우징의 형태를 결정한다. 업무의 확장에 따라 데이터량이 늘어나면 스토리지를 확장해야 하는데 그때 필요한 만큼의 DAE2 모듈과 디스크 드라이브를 구매해 기존 하우징 안에 쌓아 나가면 되는 것이다. 이렇게 함으로써 필요한 만큼만 구매하고 필요한 만큼만 확장하기 때문에 비용의 낭비가 없이 적절한 투자로 최대의 효과를 누리게 된다. • 손쉬운 확장 CLARiX는 온라인 서비스 중에 저장 공간의 확장이 쉽다. 바인딩된 RAID그룹이 할당되어 사용 중 일지라도 복수 개의 LUN을 Stripe 혹은 Concatenation을 통해 온라인 중에 확장할 수 있어, 용량 확장 및 디스크 분산에 따른 성능 향상 효과를 누릴 수 있다. • LUN Partitioning • 여러 개의 디스크 드라이브를 RAID 구성한 후 생긴 논리적 볼륨을 RAID그룹이라고 하는데 이 영역 자체를 호스트에 그대로 할당하는 것은 유연성에 제한을 준다. • 예를 들어 단지 1GB의 용량만을 필요로 하는 애플리케이션의 경우에도 할당 단위가 RAID그룹이라면 그 RAID그룹을 모두 할당해야만 하기 때문이다. 다양한 애플리케이션의 저장 공간 요구사항을 충족시키기 위해 RAID그룹을 여러 개의 LUN으로 나누어 각각의 호스트에게 할당할 수 있도록 LUN Partitioning기능을 제공한다. • Multi-Path I/O • Host와 Storage의 Channel 연결시 Multi Path 환경으로 구성할 경우 장애 복구를 위한 Failover기능 뿐만 아니라, 채널간 Load Balancing기능을 제공하여 병목 현상을 줄이고, 뛰어난 성능 향상 효과를 가져올 수 있다.

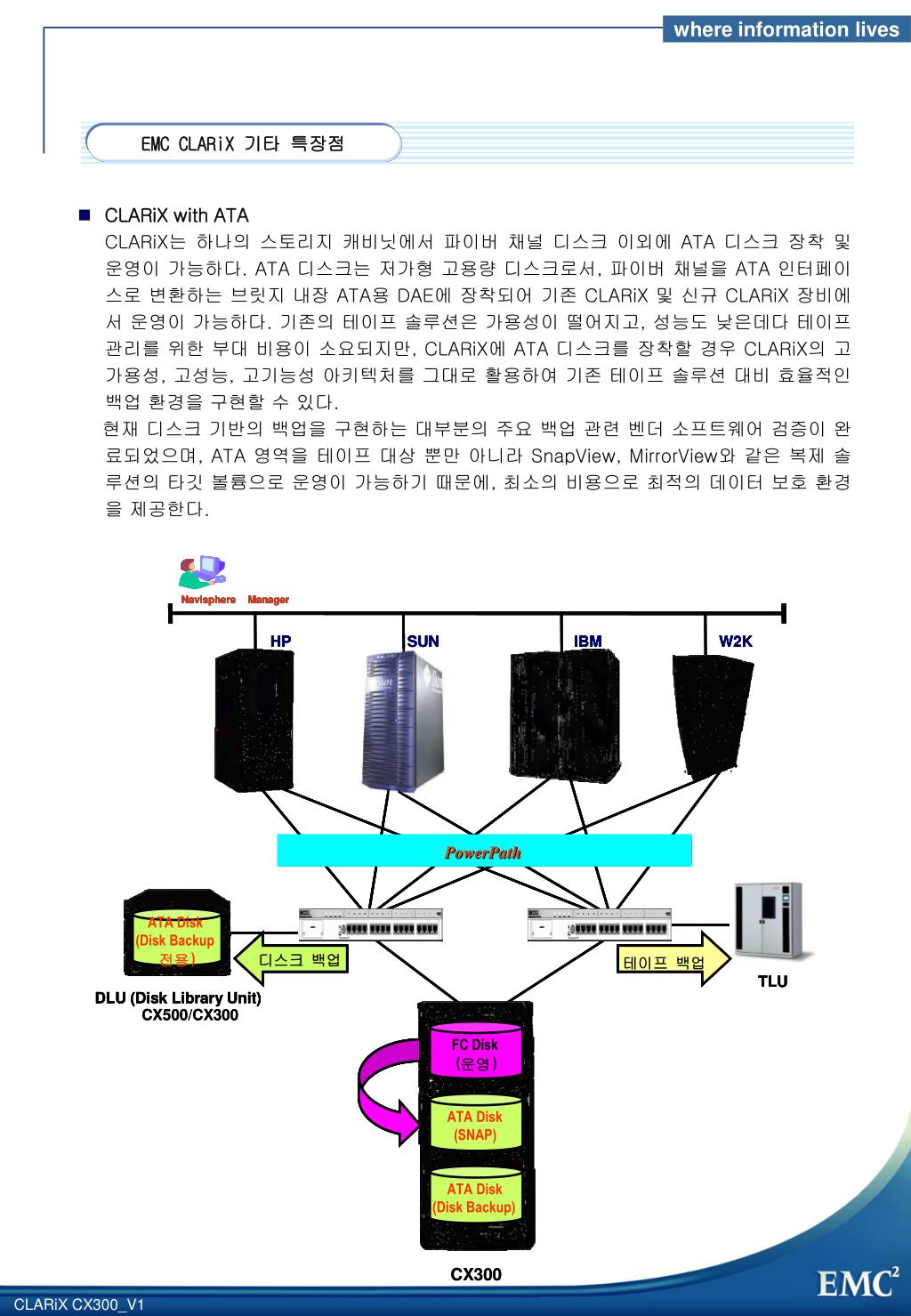

EMC CLARiX 기타 특장점 • CLARiX with ATA CLARiX는 하나의 스토리지 캐비닛에서 파이버 채널 디스크 이외에 ATA 디스크 장착 및 운영이 가능하다. ATA 디스크는 저가형 고용량 디스크로서, 파이버 채널을 ATA 인터페이스로 변환하는 브릿지 내장 ATA용 DAE에 장착되어 기존 CLARiX 및 신규 CLARiX 장비에서 운영이 가능하다. 기존의 테이프 솔루션은 가용성이 떨어지고, 성능도 낮은데다 테이프 관리를 위한 부대 비용이 소요되지만, CLARiX에 ATA 디스크를 장착할 경우 CLARiX의 고 가용성, 고성능, 고기능성 아키텍처를 그대로 활용하여 기존 테이프 솔루션 대비 효율적인 백업 환경을 구현할 수 있다. 현재 디스크 기반의 백업을 구현하는 대부분의 주요 백업 관련 벤더 소프트웨어 검증이 완료되었으며, ATA 영역을 테이프 대상 뿐만 아니라 SnapView, MirrorView와 같은 복제 솔루션의 타깃 볼륨으로 운영이 가능하기 때문에, 최소의 비용으로 최적의 데이터 보호 환경을 제공한다.
EMC CLARiX 관리 방안 • Navisphere를 통한 통합관리 • 호스트에는 Navisphere Agent가 떠 있어 스토리지의 상태 정보, 성능 정보 등을 Navisphere에게 전달하고 Navisphere로 부터의 명령을 받아 해당 스토리지에 수행시킨다. • Navisphere Manager는 CX300 어레이상에서 운영되며 웹브라우저에서 구동되므로 장소에 구애없는 관리의 편이성을 제공한다. 브라우저와 어레이간 통신은 암호화되고, 사용자별로 권한이 구분되어 있으며, 관리내역에 대한 audit log를 기록하여 보안성을 제공한다. • Navisphere는 1차적으로 CLARiX의 각종 Configuration에 관련된 작업을 하고 그 밖에 스토리지의 상태를 체크하고 또한 성능을 모니터링하고 분석한다. 또한 HP Openview, CA Unicenter TNG등 SNMP기반의 NMS, SMS 프로그램과의 통합을 위한 API도 제공이 된다. EMC ControlCenter와 통합되어 CLARiX, Symmetrix 등 전 EMC의 제품군이 하나의 관리 체계로 구성 가능하다.
EMC CLARiX 관리 방안 • VisualSAN을 통한 스토리지 네트워크 관리 • EMC VisualSAN 네트워크 관리 소프트웨어 제품군을 통해 멀티벤더 SAN 장치를 자동으로 모니터링하고 관리할 수 있다. VisualSAN 관리 제품군은 다음과 같이 구성된다. • VisualSAN Network Manager (NM)는 SAN(Storage Area Networks)에 대한 서비스 수준 및 중앙 집중식 관리를 제공한다. VisualSAN NM은 이벤트를 모니터링하여 위험한 에러를 감지한 경우에는 자동으로 경고를 보냄으로써, 중앙화된 웹 기반 콘솔에서 문제를 신속하게 해결하도록 한다. • VisualSAN Configuration Manager (CM)는 문제 파악, 시간별 데이터 참조, 변경 관리, 자산 관리 및 복제 작업을 위한 구성에 대한 포인트 인 타임 비교 정보를 보여준다. VisualSAN CM의 자동화된 캡쳐 기능을 실행하여 SAN 환경 내 무단 변경 사항을 찾아 낼 수 있다. • VisualSAN Performance Manager (PM)는 시간별/실시간 SAN 성능 모니터링을 통해 처리 량을 최적화 한다. VisualSAN PM을 사용하면 트래픽 양이 많은 부분을 신속하게 찾아 다운타임을 줄일 수 있으며, 또한 SAN을 수동으로 관리해야 하는 수고도 덜 수 있다. • 합리적인 가격의 사용이 간편한 미드티어 SAN 관리 애플리케이션 • - 멀티벤더 SAN 환경을 더욱 신속하고 간편하게 관리함으로써 관리 비용을 대폭 절감해 준다. • - SAN 경고 설정을 통해 빠르고 효과적인 튜닝 및 문제 해결을 지원한다. • - SAN 구성을 단순화하며, SAN 구성 변경 내역을 시간 경과에 따라 추적함으로써 자산을 능동적으로 관리해 준다. • - 반복되는 수동 작업에 대한 직원들의 부담을 덜어 줌으로써 생산성을 높이고 문제를 더욱 신속히 발견할 수 있다. • - 새롭게 발생하는 문제 상황에 신속히 대처함으로써 예상치 못한 다운타임을 방지하여 비용 손실을 최소화 한다. Network Manager Performance Manager Configuration Manager
EMC CLARiX 관리 방안 • VisualSRM을 통한 스토리지 자원 관리 • VisualSRM 소프트웨어는 멀티벤더, 미드티어 스토리지 환경을 위한 중앙 집중식 SRM(Storage Resource Management) 기능을 제공하도록 특별히 설계되었다. 강력한 가시화 툴을 통해 스토리지 자원을 적극적으로 관리함으로써 충분한 용량이 적재적소에 공급되도록 지원해 준다. VisualSRM을 사용할 경우, 설정한 임계 값에 따라 활용도를 관리하고 Microsoft Exchange, SQL Server, Sybase, Oracle 데이터베이스를 비롯한 주요 비즈니스 애플리케이션의 요구를 충족시킬 유효한 정책을 수립할 수 있다. 멀티벤더 스토리지 환경을 위한 합리적인 가격의 사용이 간편한 미드티어 SRM 애플리케이션이다. • - 용량 활용도와 가용성을 높이고 관리 프로세스를 자동화해 준다. • - 디스크 공간 부족으로 인한 서버 중단 사태를 줄이거나 제거한다. • - 시간 소요가 많은 프로세스를 제거하고 비용을 절감하여 TCO(총 소유 비용)를 낮춰 준다. • - 백업 시간을 단축하여 적은 시간 안에 보다 많은 작업을 수행할 수 있게 한다. • - 용량 계획 및 chargeback 기능을 강화 한다. • - 스토리지 관리 작업보다는 핵심 비즈니스에 집중할 수 있다.
EMC CLARiX 유지 보수 지원 방안 • Phone-Home 서비스 • EMC CLARiX의 모든 제품군은 모뎀을 통하여 온라인으로 본사로 부터 장비의 장애나 이상유무가 감시된다. 이상 유무가 발견되면 그 고객이 있는 지역의 서비스 기술자에게 연락이 취해지고 서비스가 실시된다. 때에 따라서는 본사로부터 이상이 있는 장비로 직접 접근해 필요한 조치를 취할 수도 있다. Customer Support Center
