  1. デジタル信号処理④ 2002.6.4

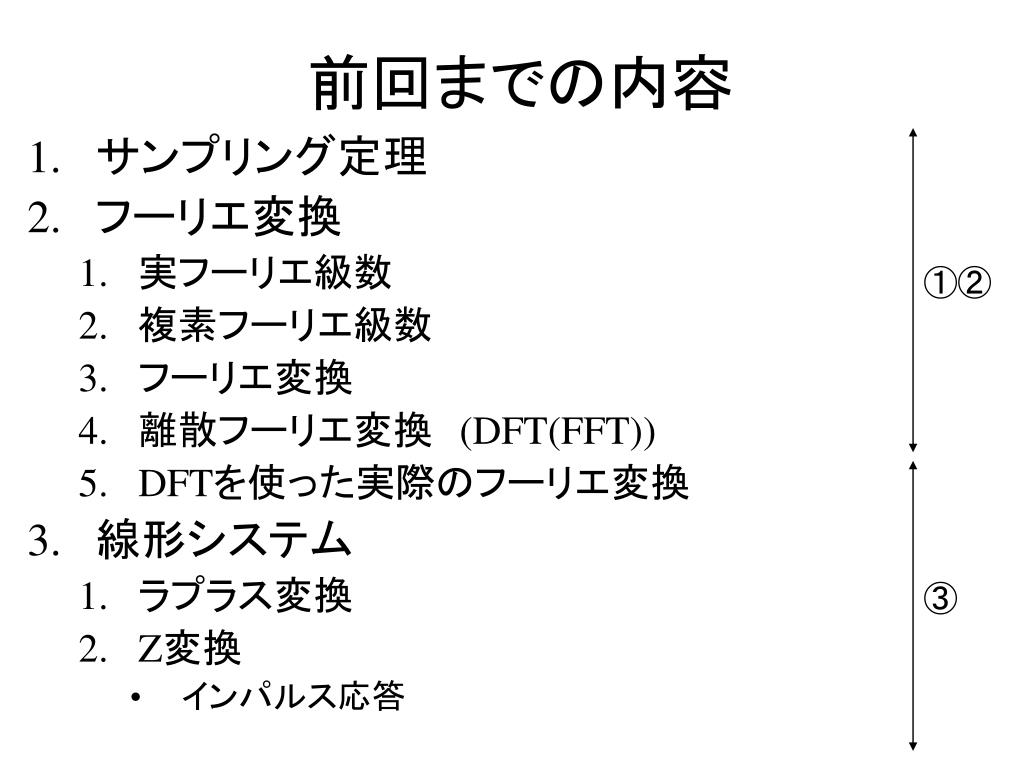

  2. 前回までの内容 • サンプリング定理 • フーリエ変換 • 実フーリエ級数 • 複素フーリエ級数 • フーリエ変換 • 離散フーリエ変換　(DFT(FFT)) • DFTを使った実際のフーリエ変換 • 線形システム • ラプラス変換 • Z変換 • インパルス応答 ①② ③

  3. 今回の内容 • Z変換の復習 • Z変換 • Z変換を行う上での重要な公式 • Z変換の具体例 • デジタルフィルタ • フィルタの種類 • FIRフィルタ

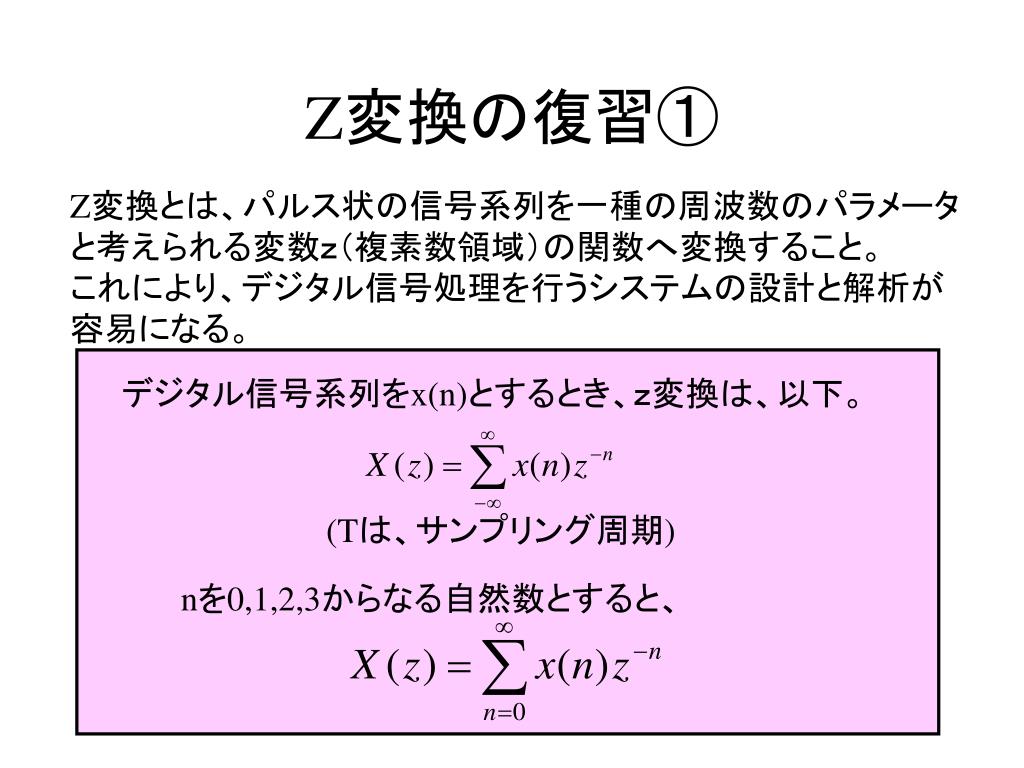

  4. Z変換の復習① Z変換とは、パルス状の信号系列を一種の周波数のパラメータ と考えられる変数ｚ（複素数領域）の関数へ変換すること。 これにより、デジタル信号処理を行うシステムの設計と解析が 容易になる。 デジタル信号系列をx(n)とするとき、ｚ変換は、以下。 (Tは、サンプリング周期) nを0,1,2,3からなる自然数とすると、

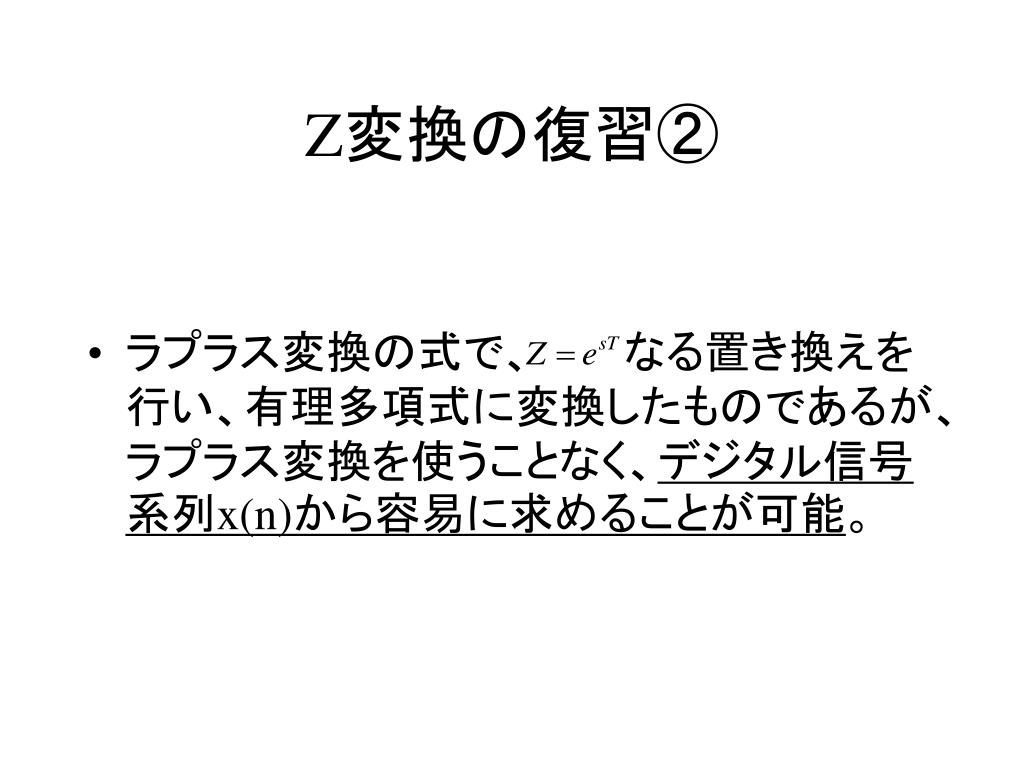

  5. Z変換の復習② • ラプラス変換の式で、　　　なる置き換えを行い、有理多項式に変換したものであるが、ラプラス変換を使うことなく、デジタル信号系列x(n)から容易に求めることが可能。

  6. Z変換の復習③Z変換を行う上で重要な公式 のとき、 • σ • 線形性 • 推移定理 • たたみ込み

  7. Z変換の復習④Z変換の具体例 x 2 1 n 0

  8. たたみ込みの復習インパルス応答 時不変性 線形性 x 1.0 0.8 0.7 x(t) y(t) 0.5 0.3 y インパルス応答は、以下。 2 3 0 4 1 重ね合わせ

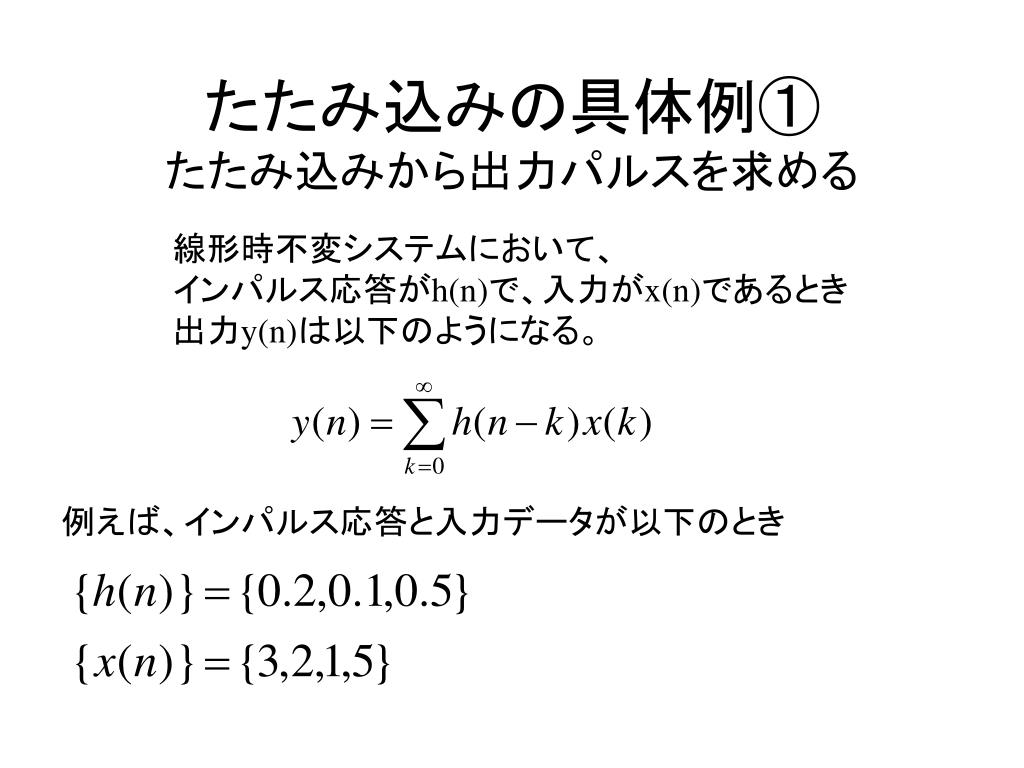

  9. たたみ込みの具体例①たたみ込みから出力パルスを求めるたたみ込みの具体例①たたみ込みから出力パルスを求める 線形時不変システムにおいて、 インパルス応答がh(n)で、入力がx(n)であるとき 出力y(n)は以下のようになる。 例えば、インパルス応答と入力データが以下のとき

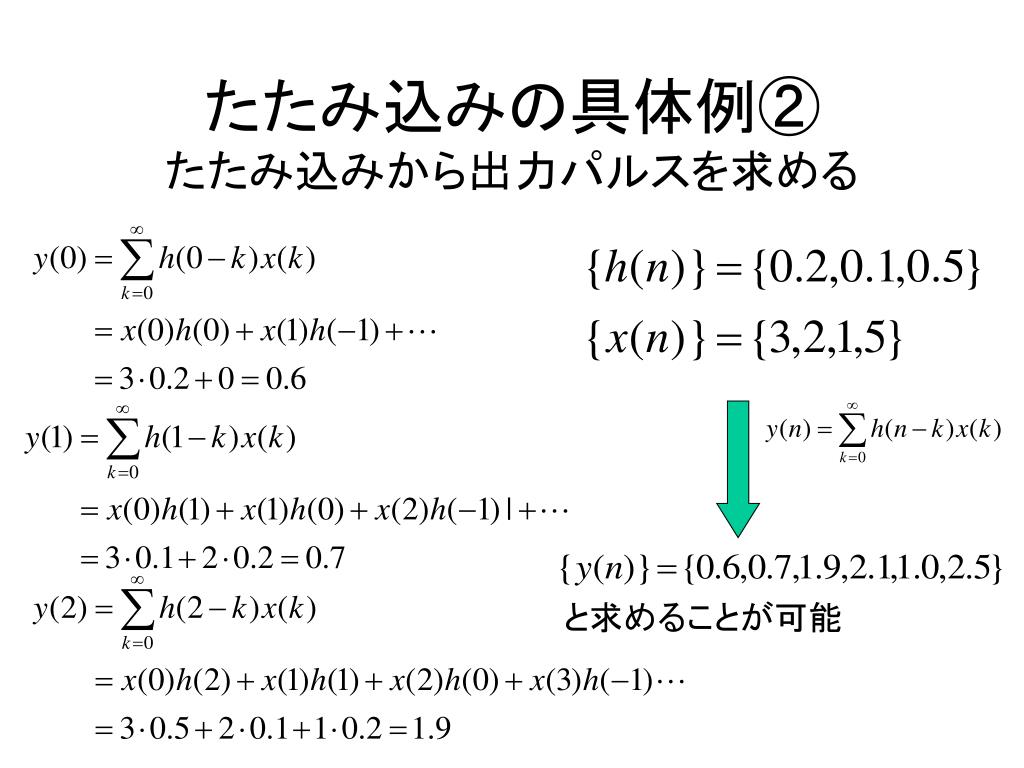

  10. たたみ込みの具体例②たたみ込みから出力パルスを求めるたたみ込みの具体例②たたみ込みから出力パルスを求める と求めることが可能

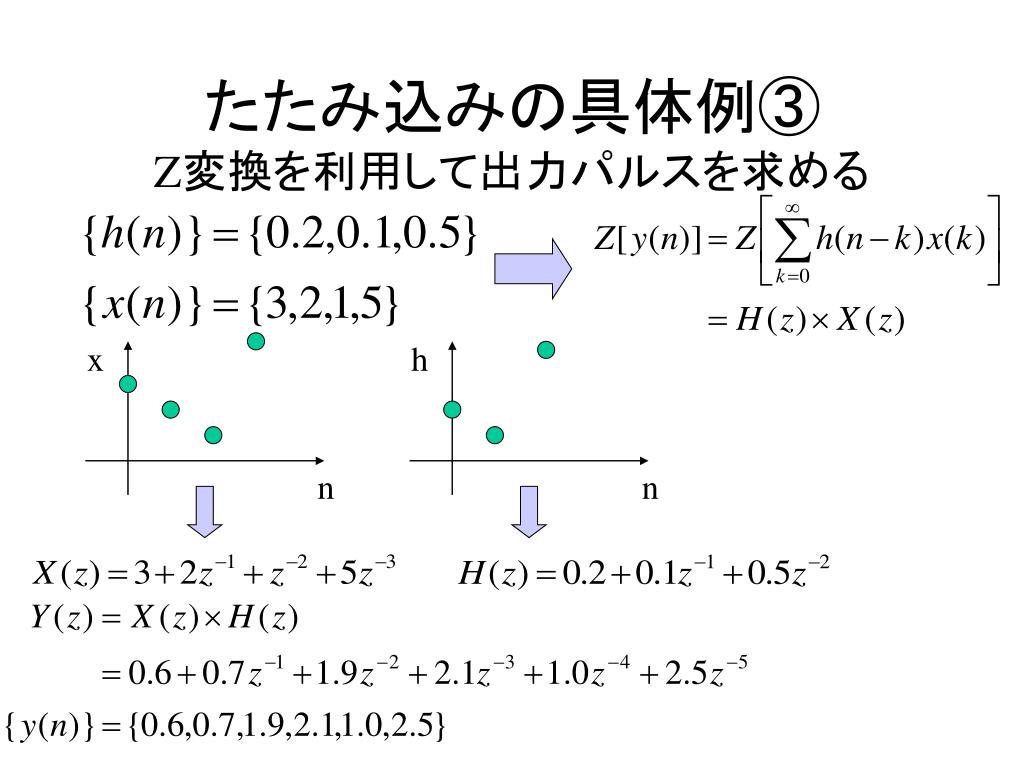

  11. たたみ込みの具体例③Z変換を利用して出力パルスを求めるたたみ込みの具体例③Z変換を利用して出力パルスを求める x h n n

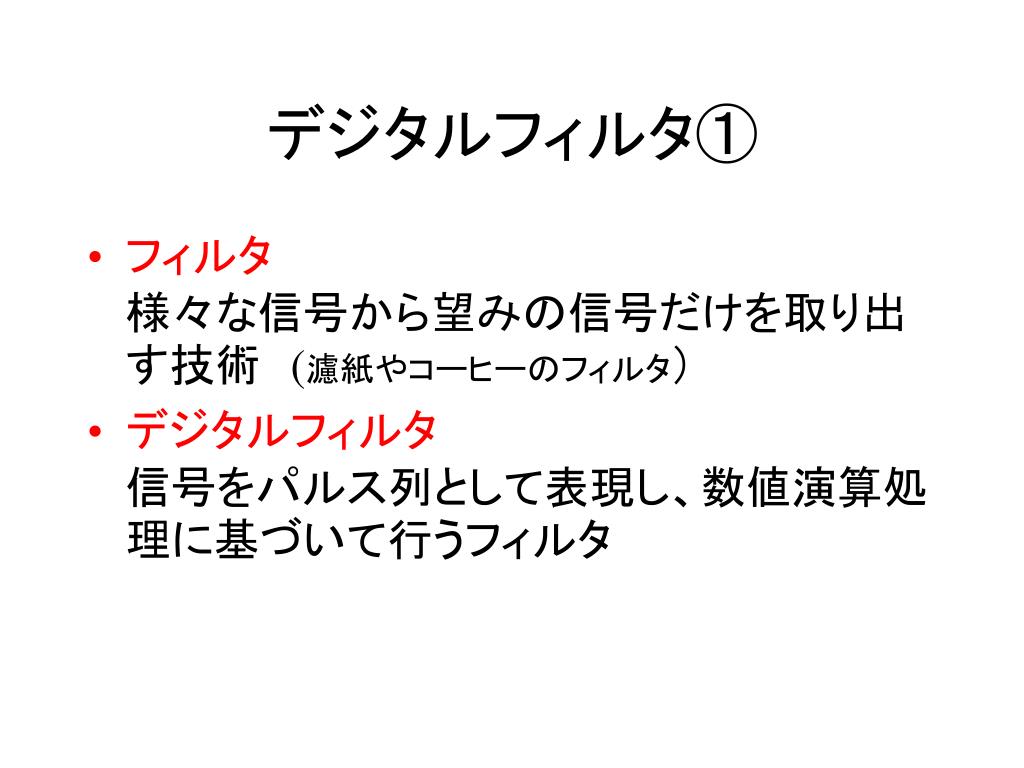

  12. デジタルフィルタ① • フィルタ様々な信号から望みの信号だけを取り出す技術　(濾紙やコーヒーのフィルタ） • デジタルフィルタ信号をパルス列として表現し、数値演算処理に基づいて行うフィルタ

  13. デジタルフィルタ②　フィルタの種類 特性 フィルタの呼称 ローパスフィルタ （低域通過フィルタ） ハイカットフィルタ （高域除去フィルタ） 振幅スペクトル 通過 除去 f 色がついた部分を除去 するフィルタを バンドエリミネーション フィルタ （帯域除去フィルタ） バンドパスフィルタ （帯域通過フィルタ） 振幅スペクトル f ハイパスフィルタ （高域通過フィルタ） ローカットフィルタ （低域除去フィルタ） 振幅スペクトル f

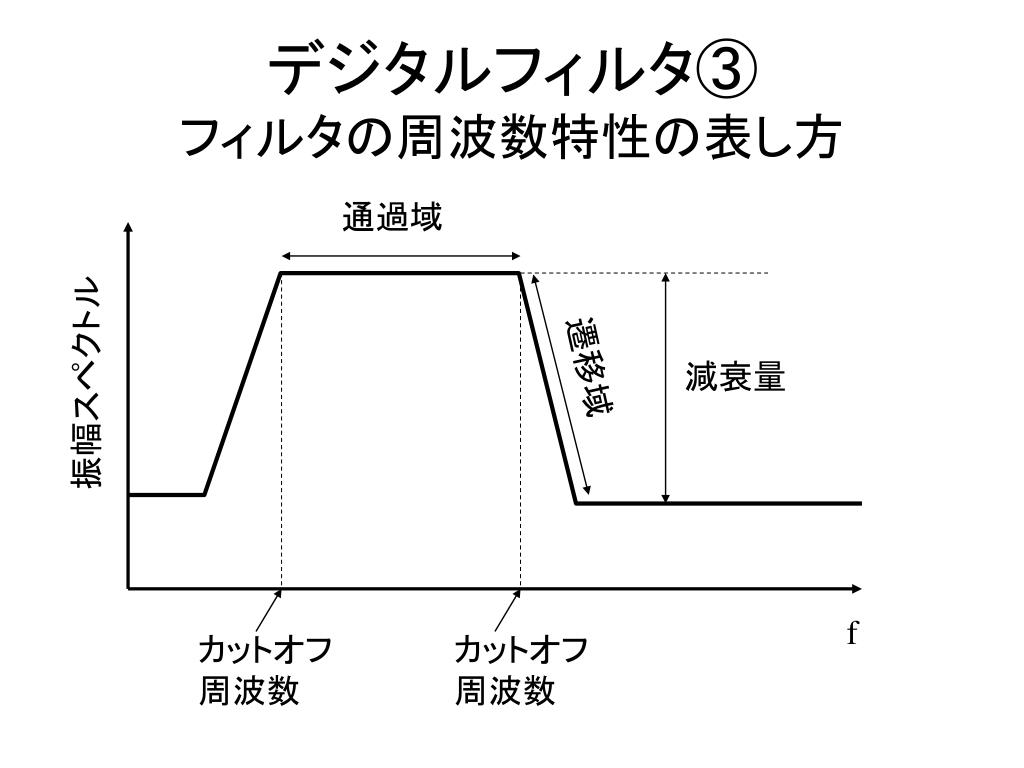

  14. デジタルフィルタ③フィルタの周波数特性の表し方デジタルフィルタ③フィルタの周波数特性の表し方 通過域 遷移域 減衰量 振幅スペクトル f カットオフ 周波数 カットオフ 周波数

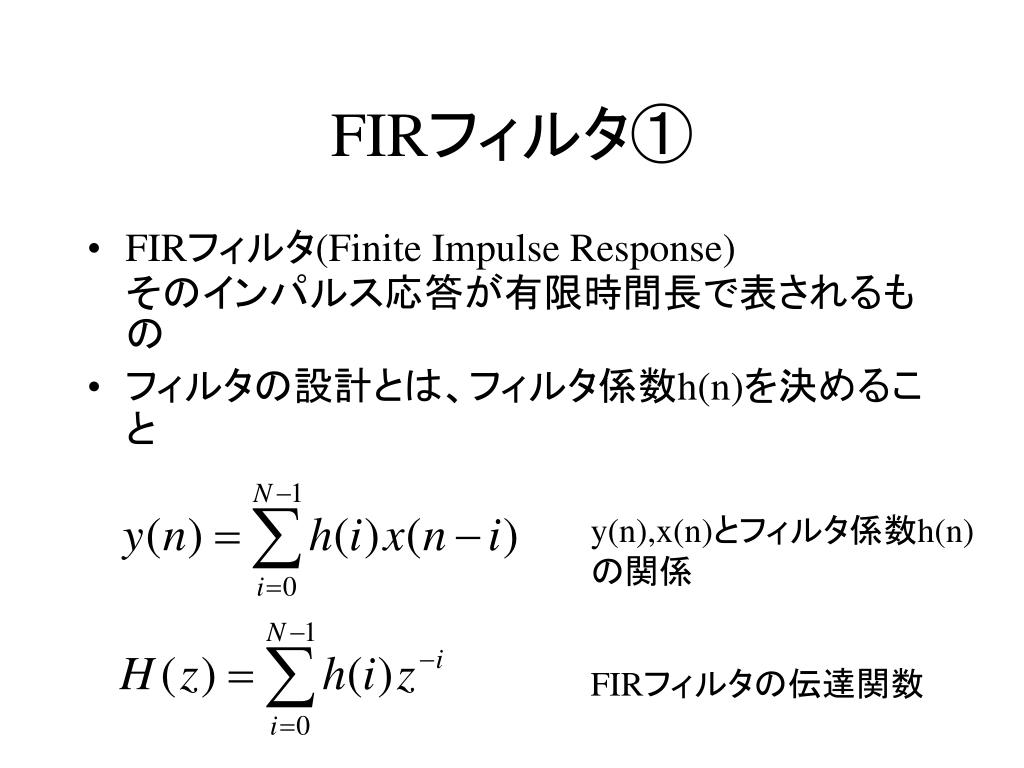

  15. FIRフィルタ① • FIRフィルタ(Finite Impulse Response)そのインパルス応答が有限時間長で表されるもの • フィルタの設計とは、フィルタ係数h(n)を決めること y(n),x(n)とフィルタ係数h(n) の関係 FIRフィルタの伝達関数

  16. + + + + FIRフィルタ② 4次(フィルタ係数５個）のFIRフィルタのブロック線図 １サンプリング時間の遅延 １個前のデータ x(n) h0 h1 h2 h3 h4 y(n)

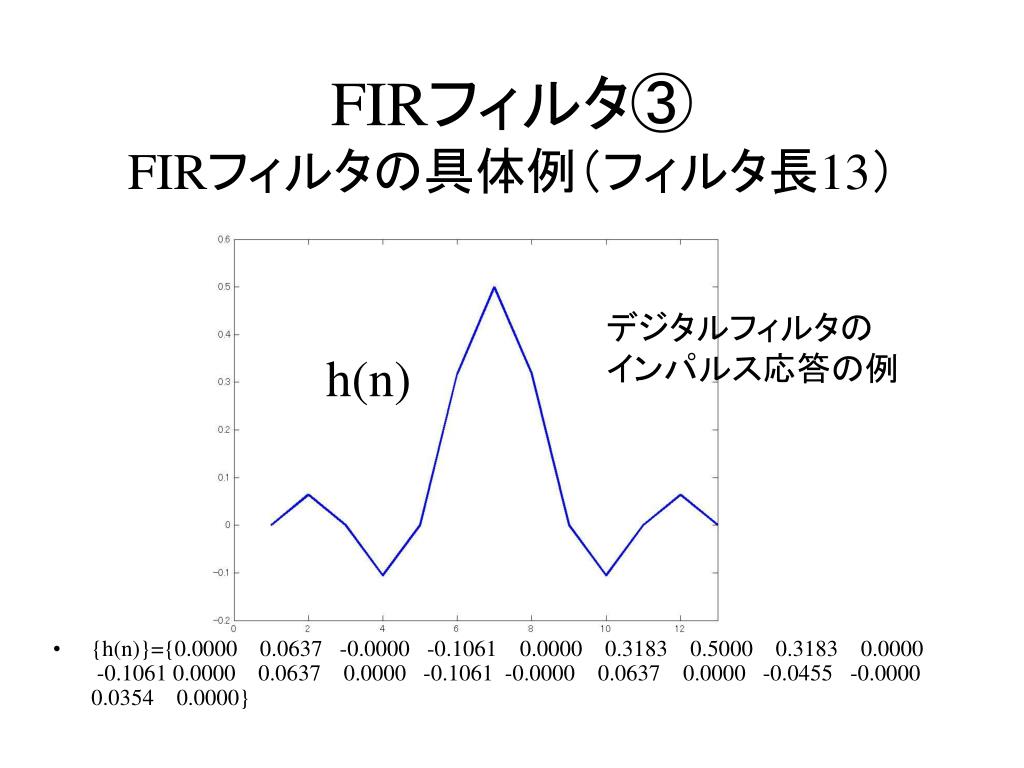

  17. FIRフィルタ③FIRフィルタの具体例（フィルタ長13）FIRフィルタ③FIRフィルタの具体例（フィルタ長13） • {h(n)}={0.0000 0.0637 -0.0000 -0.1061 0.0000 0.3183 0.5000 0.3183 0.0000 -0.1061 0.0000 0.0637 0.0000 -0.1061 -0.0000 0.0637 0.0000 -0.0455 -0.0000 0.0354 0.0000} デジタルフィルタの インパルス応答の例 h(n)

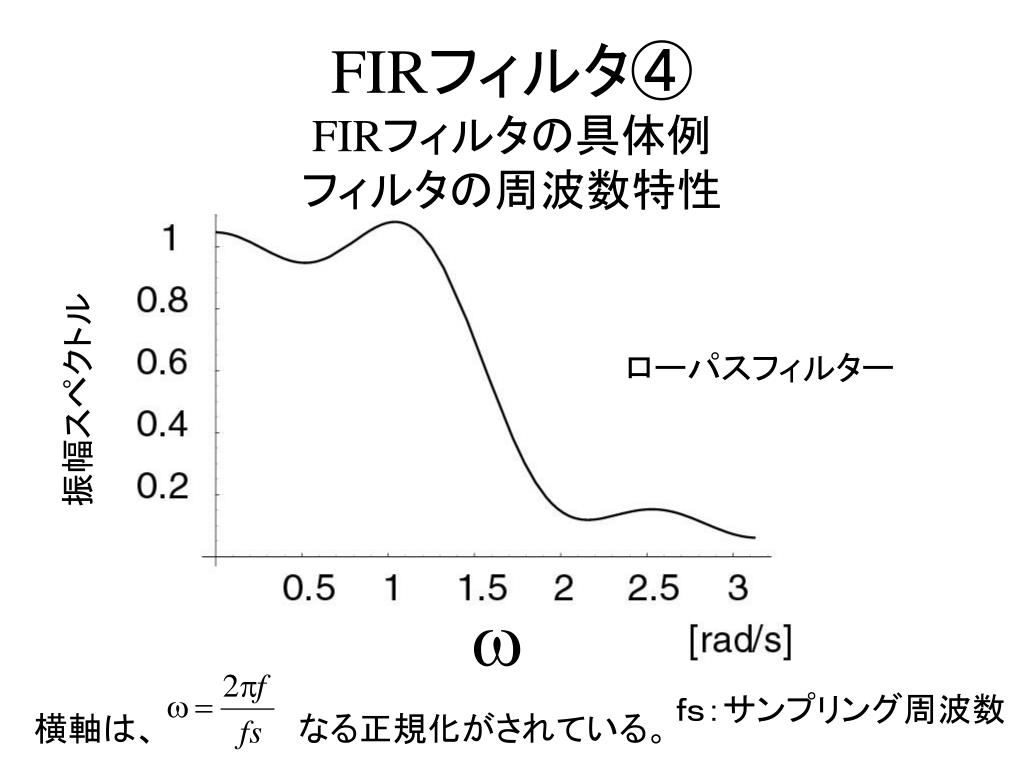

  18. FIRフィルタ④FIRフィルタの具体例フィルタの周波数特性FIRフィルタ④FIRフィルタの具体例フィルタの周波数特性 ローパスフィルター 振幅スペクトル ｆｓ：サンプリング周波数 横軸は、 なる正規化がされている。

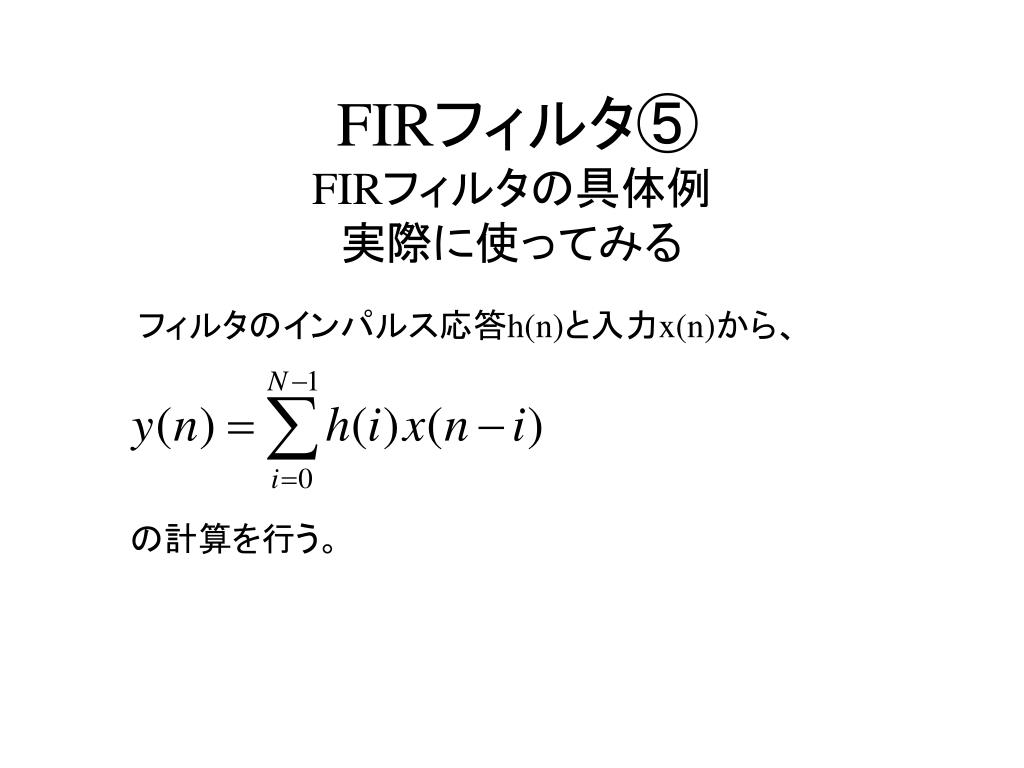

  19. FIRフィルタ⑤FIRフィルタの具体例実際に使ってみるFIRフィルタ⑤FIRフィルタの具体例実際に使ってみる フィルタのインパルス応答h(n)と入力x(n)から、 の計算を行う。

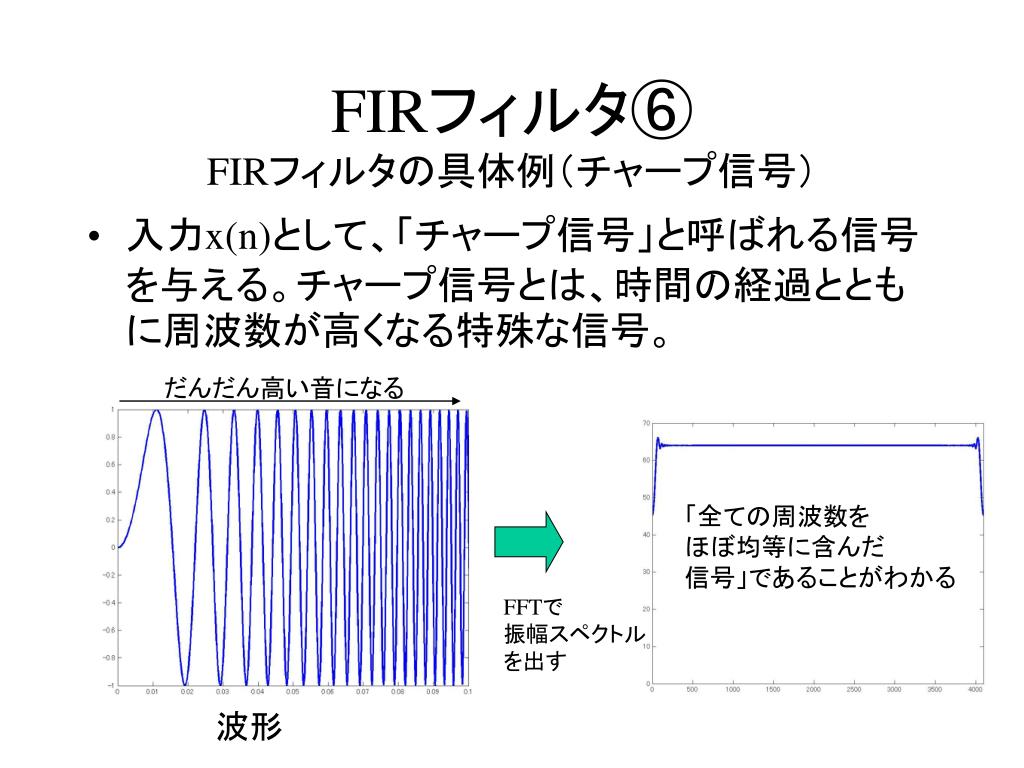

  20. FIRフィルタ⑥FIRフィルタの具体例（チャープ信号）FIRフィルタ⑥FIRフィルタの具体例（チャープ信号） • 入力x(n)として、「チャープ信号」と呼ばれる信号を与える。チャープ信号とは、時間の経過とともに周波数が高くなる特殊な信号。 だんだん高い音になる 「全ての周波数を ほぼ均等に含んだ 信号」であることがわかる FFTで 振幅スペクトル を出す 波形

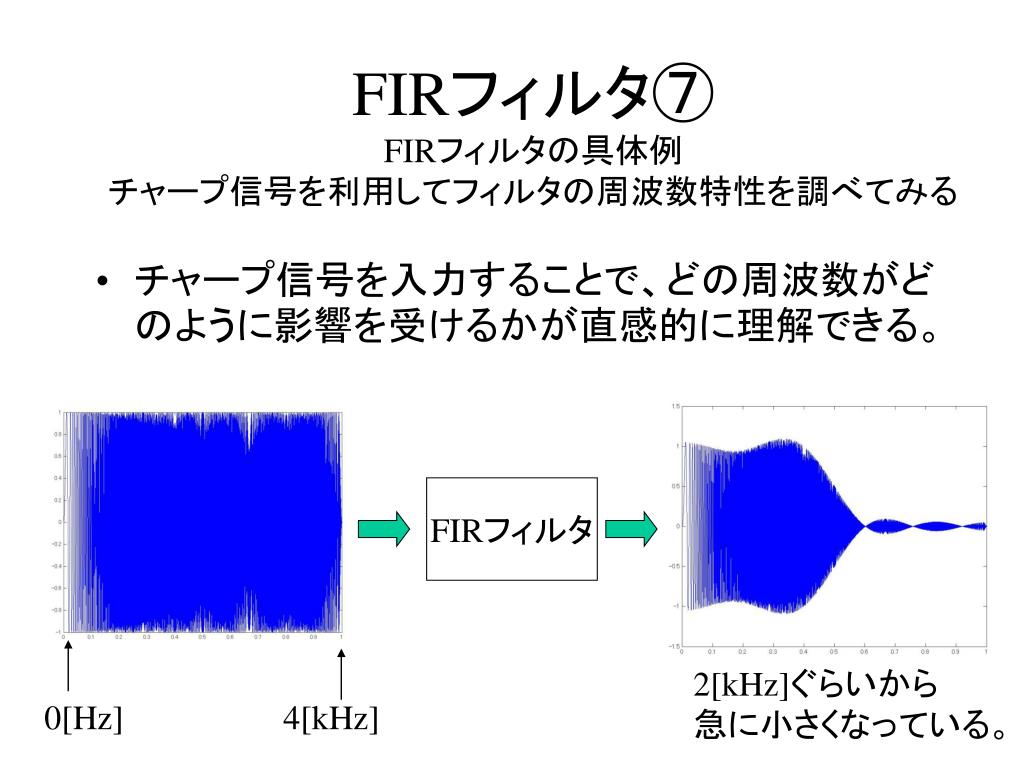

  21. FIRフィルタ⑦FIRフィルタの具体例チャープ信号を利用してフィルタの周波数特性を調べてみるFIRフィルタ⑦FIRフィルタの具体例チャープ信号を利用してフィルタの周波数特性を調べてみる • チャープ信号を入力することで、どの周波数がどのように影響を受けるかが直感的に理解できる。 FIRフィルタ 2[kHz]ぐらいから 急に小さくなっている。 0[Hz] 4[kHz]

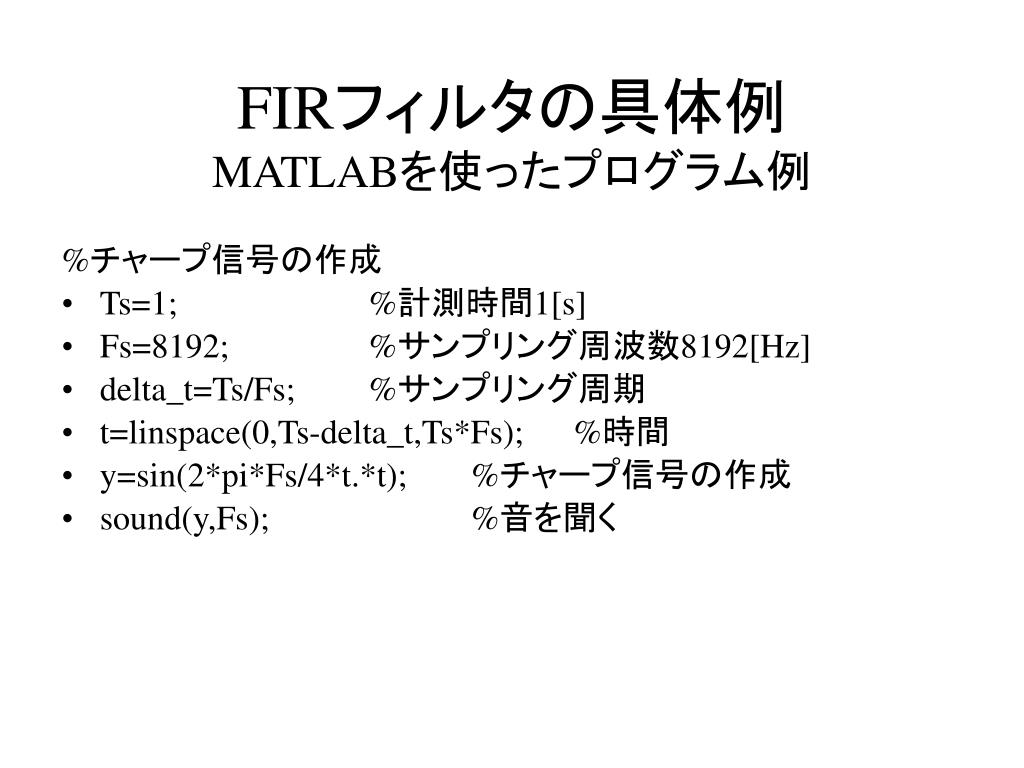

  22. FIRフィルタの具体例MATLABを使ったプログラム例FIRフィルタの具体例MATLABを使ったプログラム例 %チャープ信号の作成 • Ts=1; %計測時間1[s] • Fs=8192; %サンプリング周波数8192[Hz] • delta_t=Ts/Fs; %サンプリング周期 • t=linspace(0,Ts-delta_t,Ts*Fs); %時間 • y=sin(2*pi*Fs/4*t.*t); %チャープ信号の作成 • sound(y,Fs); %音を聞く

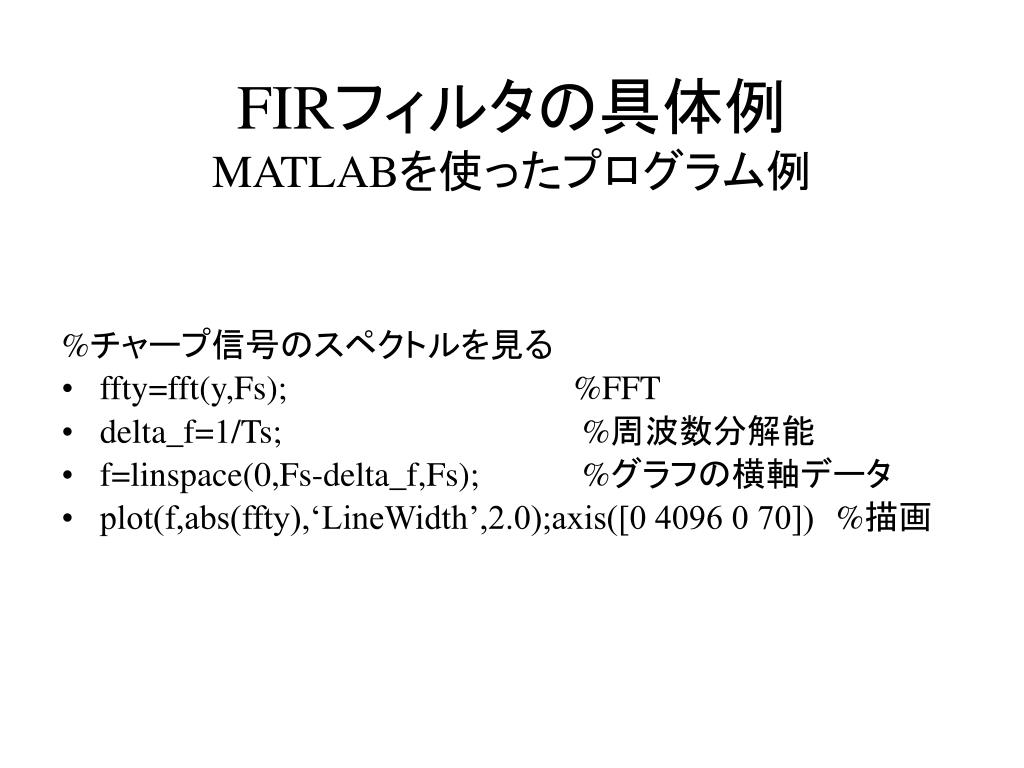

  23. FIRフィルタの具体例MATLABを使ったプログラム例FIRフィルタの具体例MATLABを使ったプログラム例 %チャープ信号のスペクトルを見る • ffty=fft(y,Fs); %FFT • delta_f=1/Ts; %周波数分解能 • f=linspace(0,Fs-delta_f,Fs); %グラフの横軸データ • plot(f,abs(ffty),‘LineWidth’,2.0);axis([0 4096 0 70])%描画

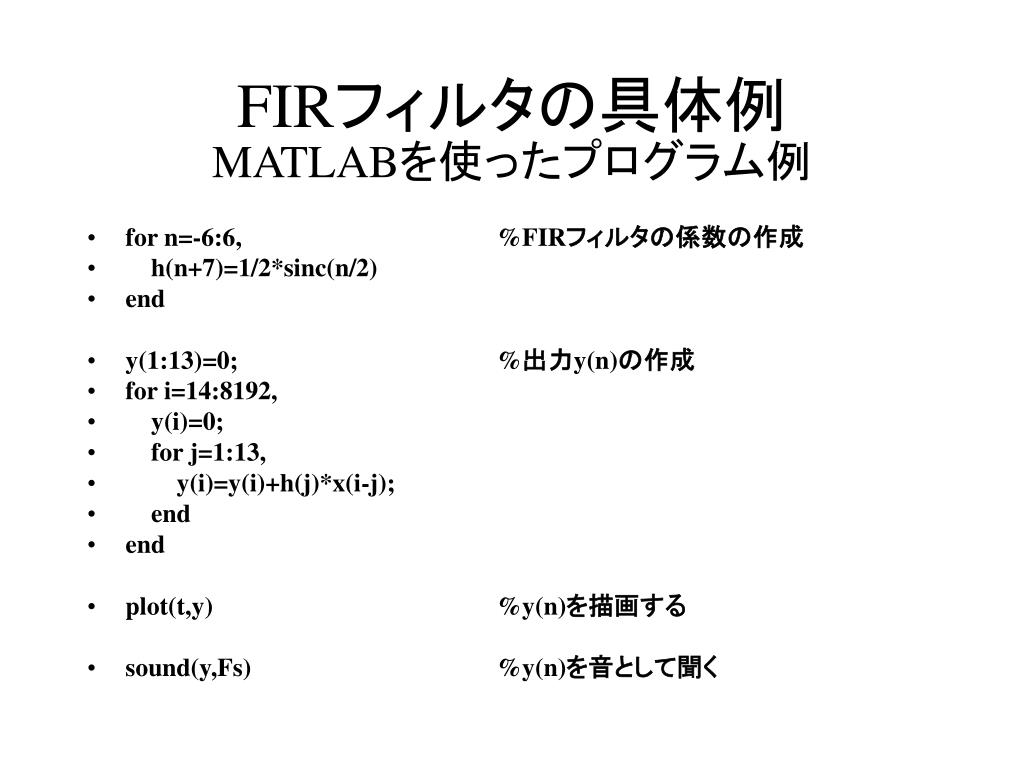

  24. FIRフィルタの具体例MATLABを使ったプログラム例FIRフィルタの具体例MATLABを使ったプログラム例 • for n=-6:6, %FIRフィルタの係数の作成 • h(n+7)=1/2*sinc(n/2) • end • y(1:13)=0; %出力y(n)の作成 • for i=14:8192, • y(i)=0; • for j=1:13, • y(i)=y(i)+h(j)*x(i-j); • end • end • plot(t,y) %y(n)を描画する • sound(y,Fs) %y(n)を音として聞く

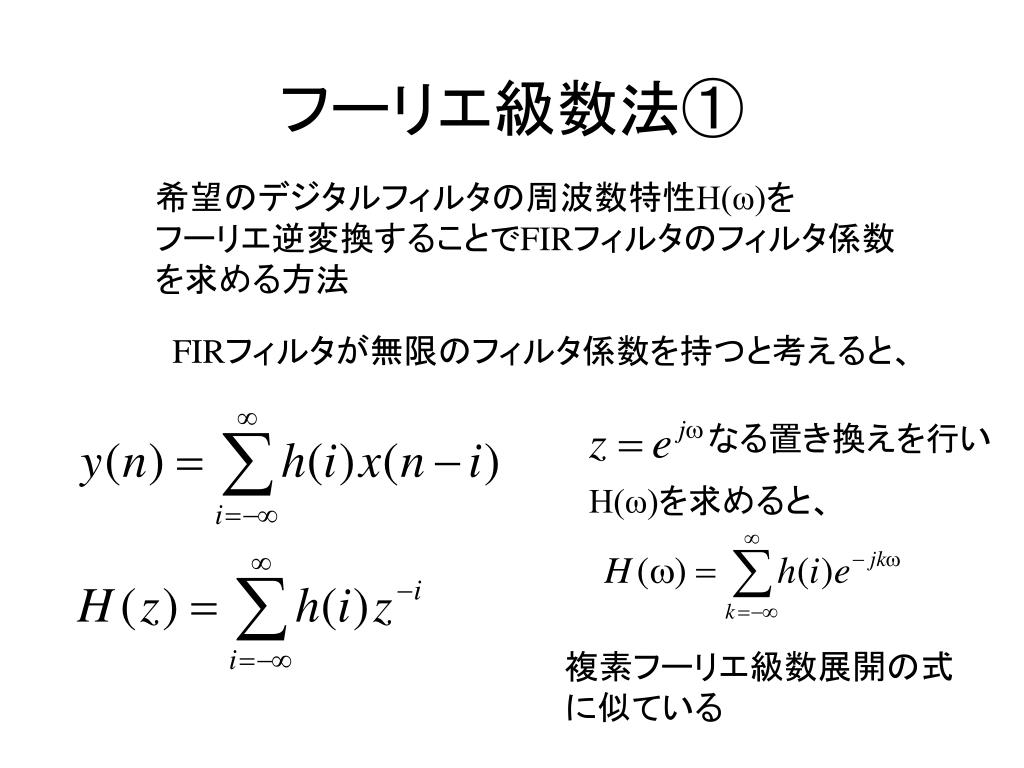

  25. フーリエ級数法① 希望のデジタルフィルタの周波数特性H(ω)を フーリエ逆変換することでFIRフィルタのフィルタ係数 を求める方法 FIRフィルタが無限のフィルタ係数を持つと考えると、 なる置き換えを行い H(ω)を求めると、 複素フーリエ級数展開の式 に似ている

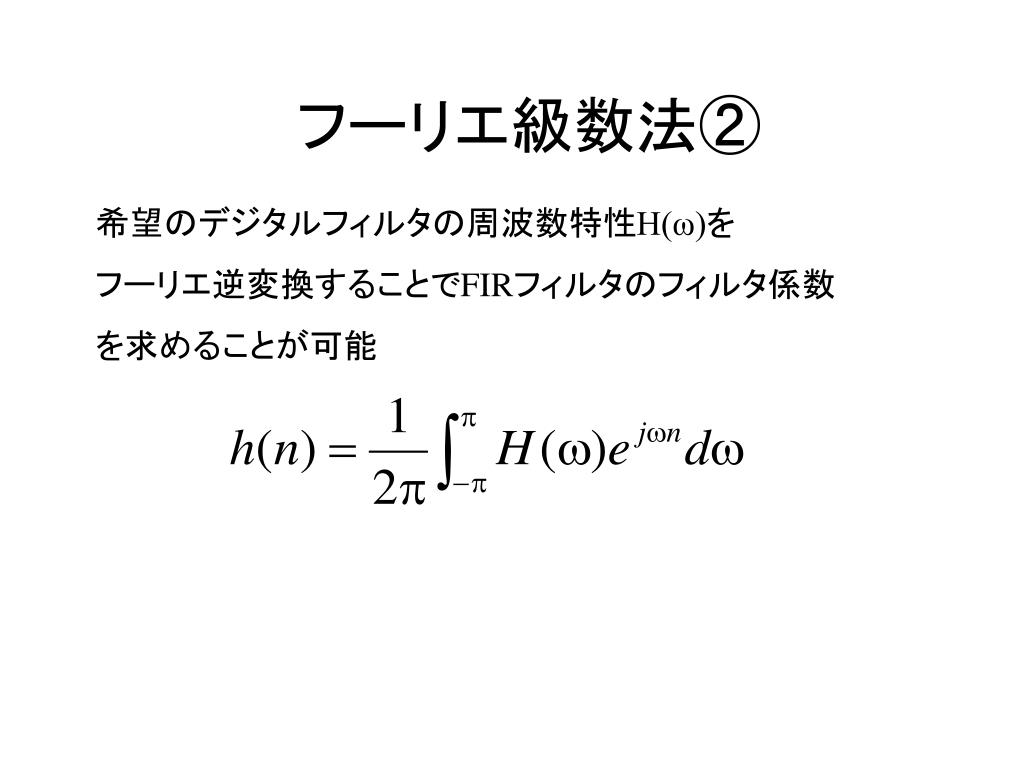

  26. フーリエ級数法② 希望のデジタルフィルタの周波数特性H(ω)を フーリエ逆変換することでFIRフィルタのフィルタ係数 を求めることが可能

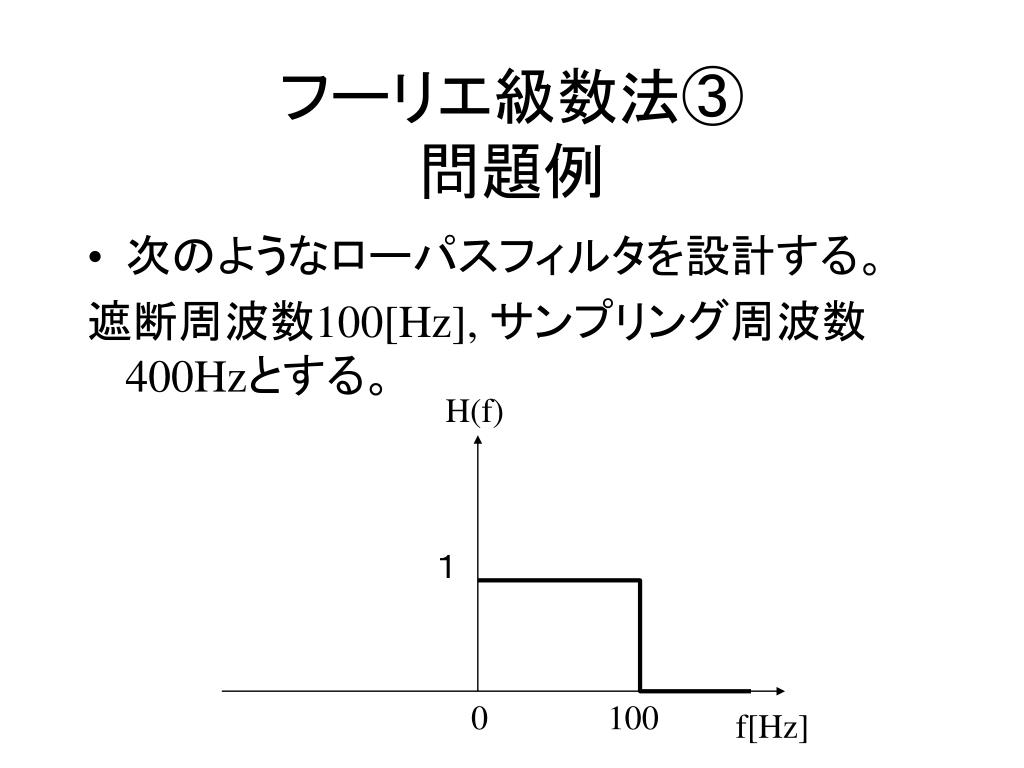

  27. フーリエ級数法③問題例 • 次のようなローパスフィルタを設計する。 遮断周波数100[Hz], サンプリング周波数400Hzとする。 H(f) １ 0 100 f[Hz]

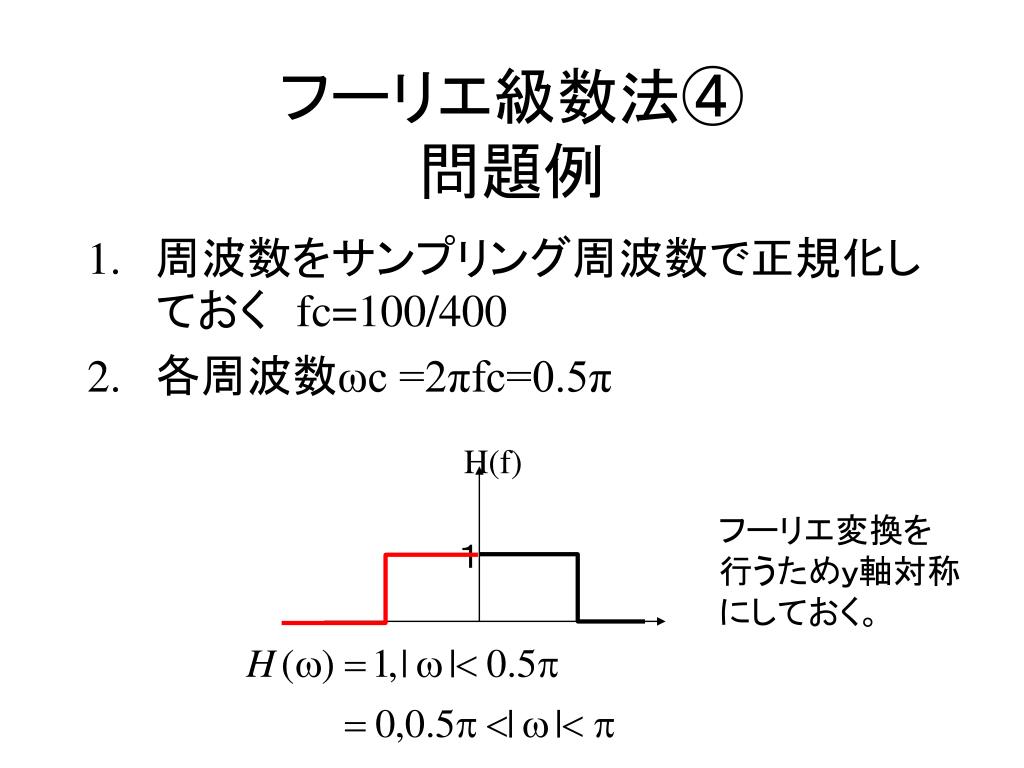

  28. H(f) １ フーリエ級数法④問題例 • 周波数をサンプリング周波数で正規化しておく　fc=100/400 • 各周波数ωc =2πfc=0.5π フーリエ変換を 行うためｙ軸対称 にしておく。

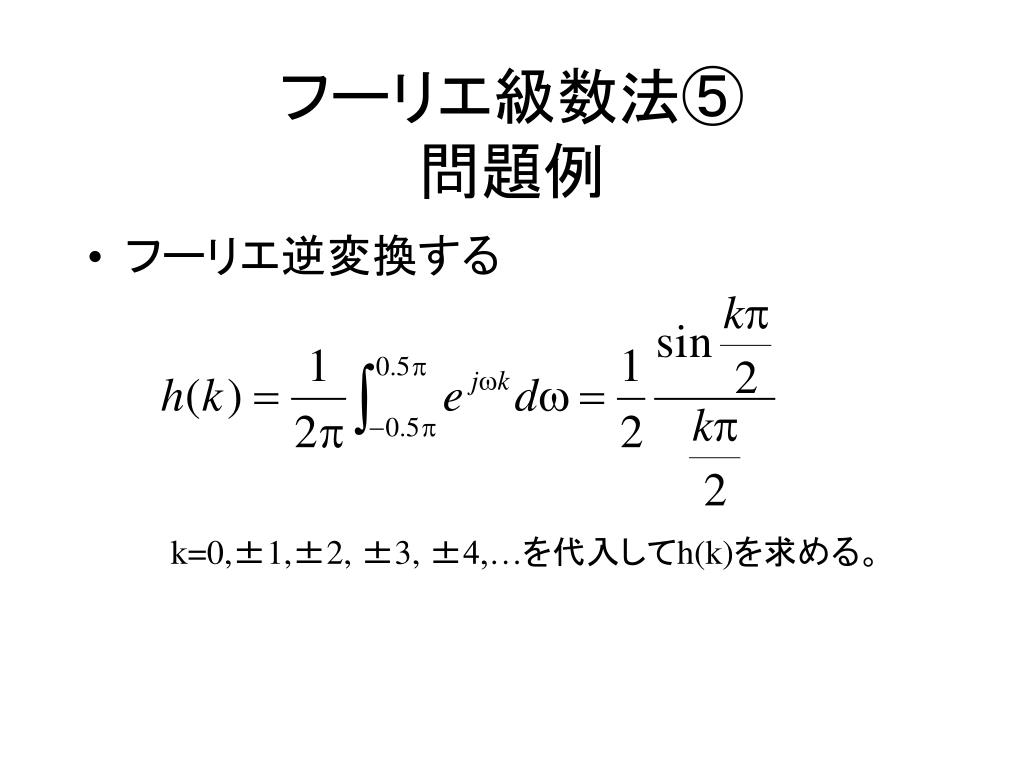

  29. フーリエ級数法⑤問題例 • フーリエ逆変換する k=0,±1,±2, ±3, ±4,…を代入してh(k)を求める。

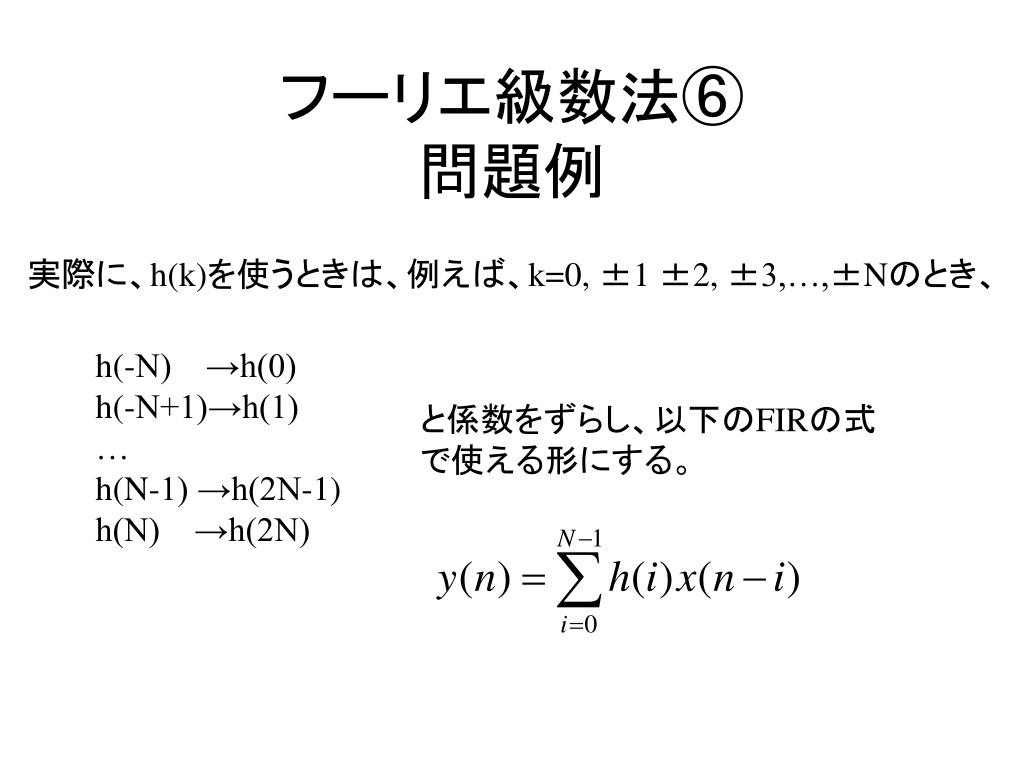

  30. フーリエ級数法⑥問題例 実際に、h(k)を使うときは、例えば、k=0, ±1 ±2, ±3,…,±Nのとき、 h(-N) →h(0) h(-N+1)→h(1) … h(N-1) →h(2N-1) h(N) →h(2N) と係数をずらし、以下のFIRの式 で使える形にする。

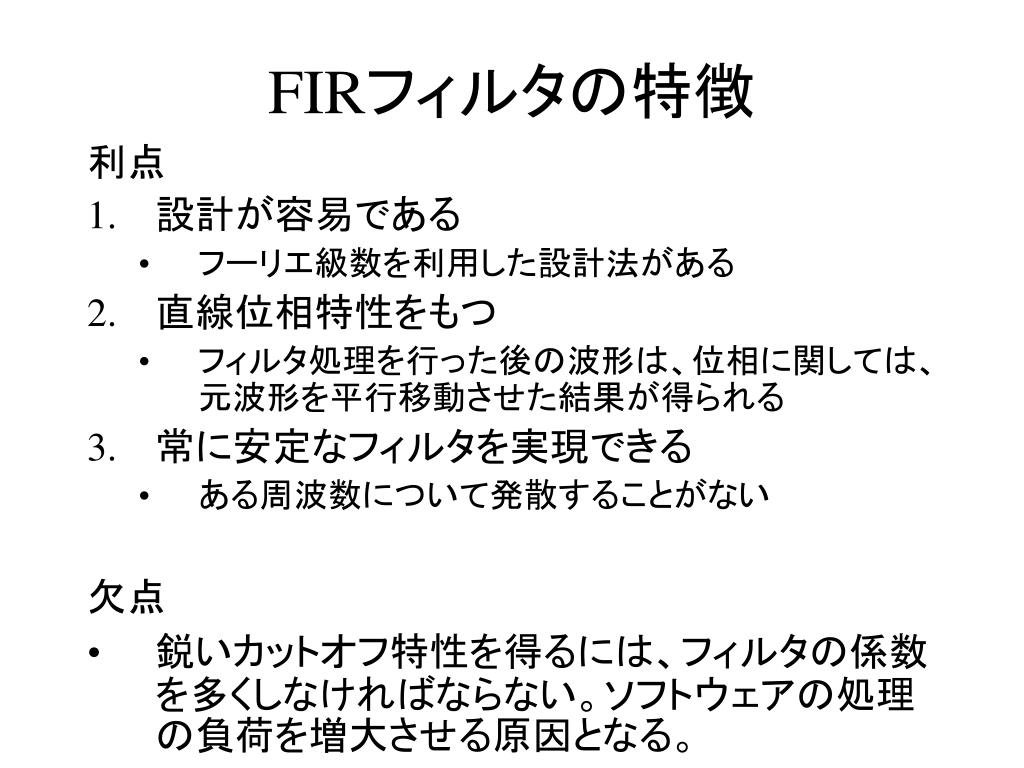

  31. FIRフィルタの特徴 利点 • 設計が容易である • フーリエ級数を利用した設計法がある • 直線位相特性をもつ • フィルタ処理を行った後の波形は、位相に関しては、元波形を平行移動させた結果が得られる • 常に安定なフィルタを実現できる • ある周波数について発散することがない 欠点 • 鋭いカットオフ特性を得るには、フィルタの係数を多くしなければならない。ソフトウェアの処理の負荷を増大させる原因となる。

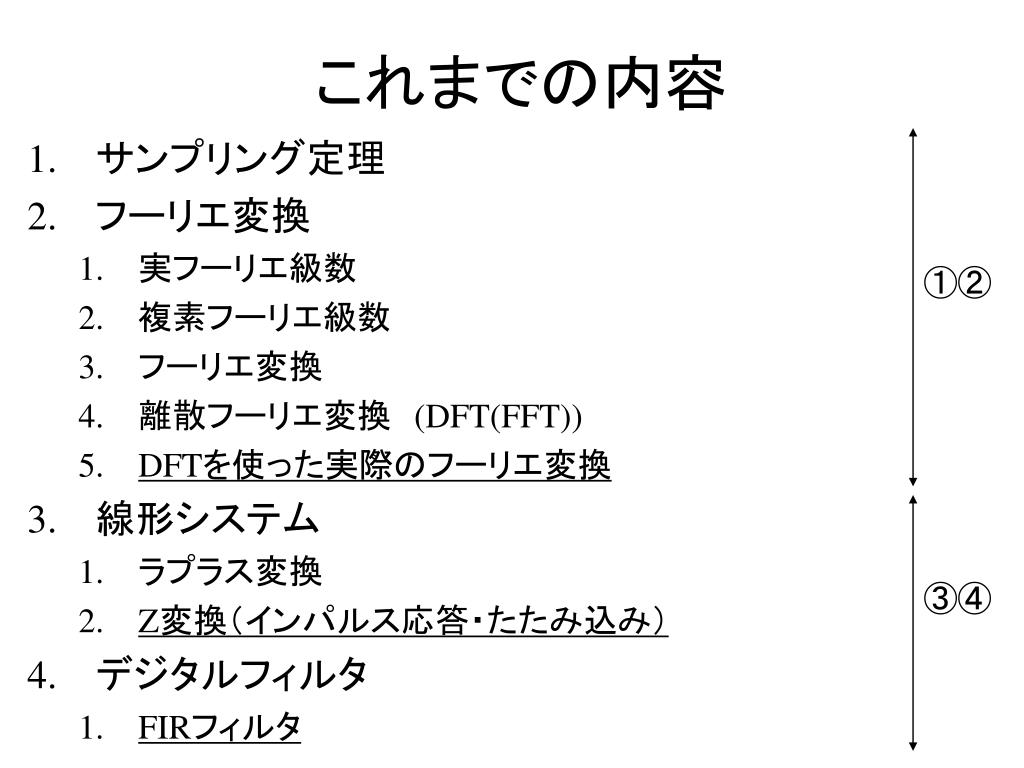

  32. これまでの内容 • サンプリング定理 • フーリエ変換 • 実フーリエ級数 • 複素フーリエ級数 • フーリエ変換 • 離散フーリエ変換　(DFT(FFT)) • DFTを使った実際のフーリエ変換 • 線形システム • ラプラス変換 • Z変換（インパルス応答・たたみ込み） • デジタルフィルタ • FIRフィルタ ①② ③④

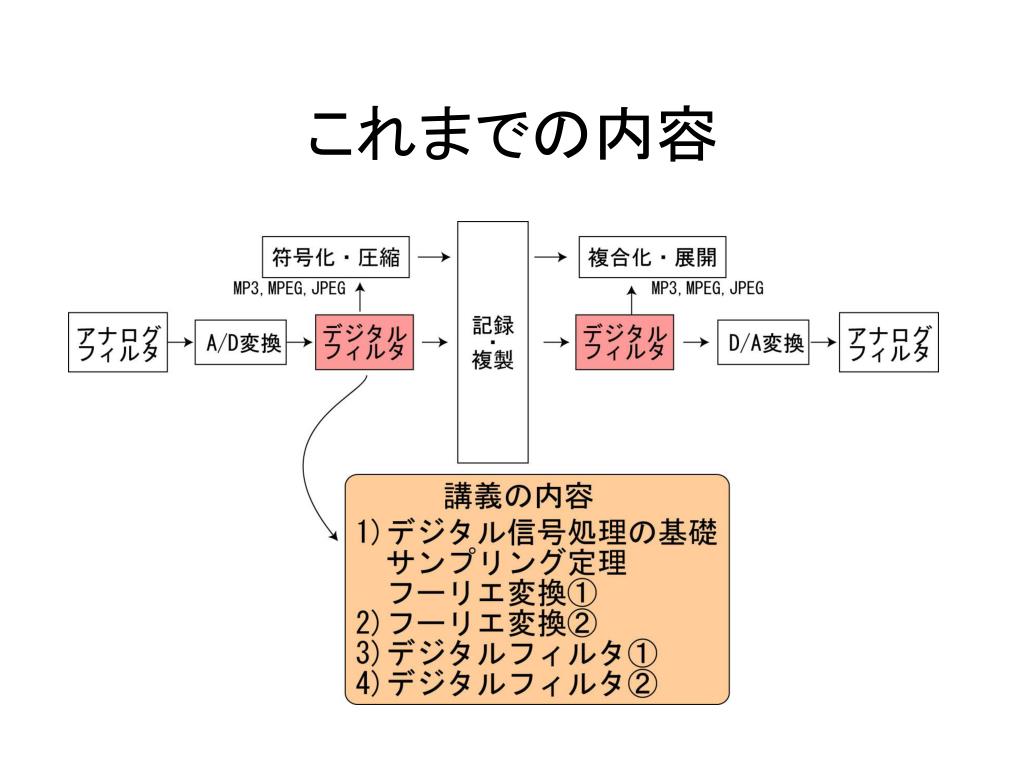

  33. これまでの内容

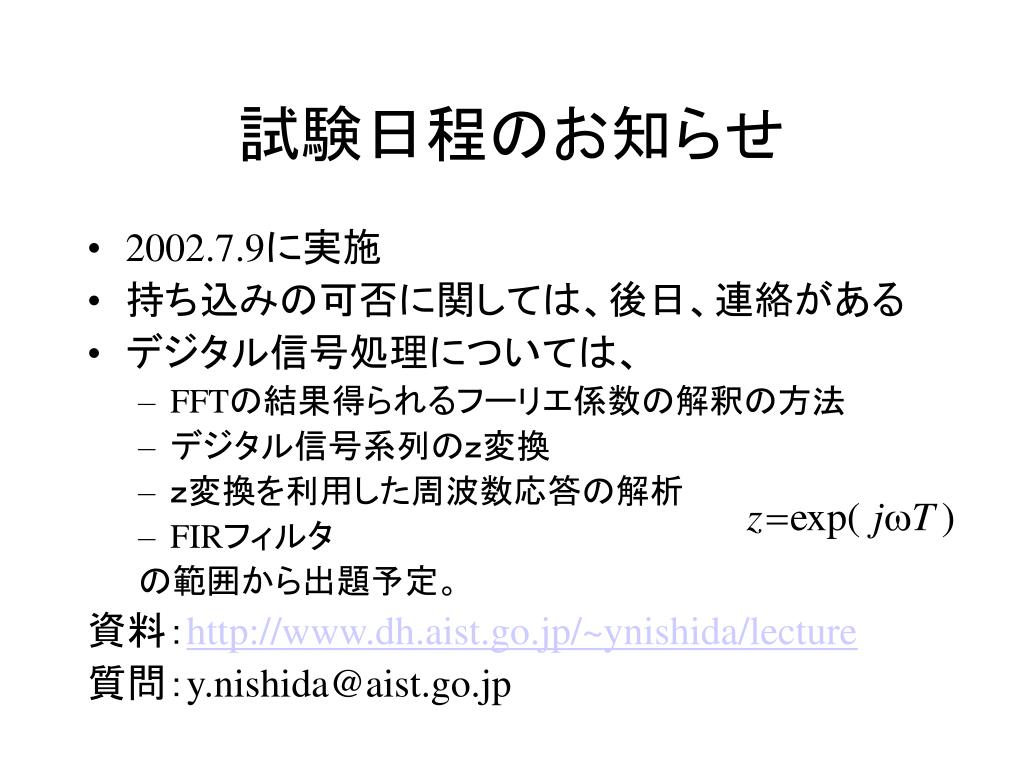

  34. 試験日程のお知らせ • 2002.7.9に実施 • 持ち込みの可否に関しては、後日、連絡がある • デジタル信号処理については、 • FFTの結果得られるフーリエ係数の解釈の方法 • デジタル信号系列のｚ変換 • ｚ変換を利用した周波数応答の解析　 • FIRフィルタ の範囲から出題予定。 資料：http://www.dh.aist.go.jp/~ynishida/lecture 質問：y.nishida@aist.go.jp
