Ⅳ. 제도의 기초

1. Ⅳ. 제도의 기초 ⅰ. 물체를 나타내는 방법 3. 물체의 표현방법 (2) 입체도법 ①정투상법

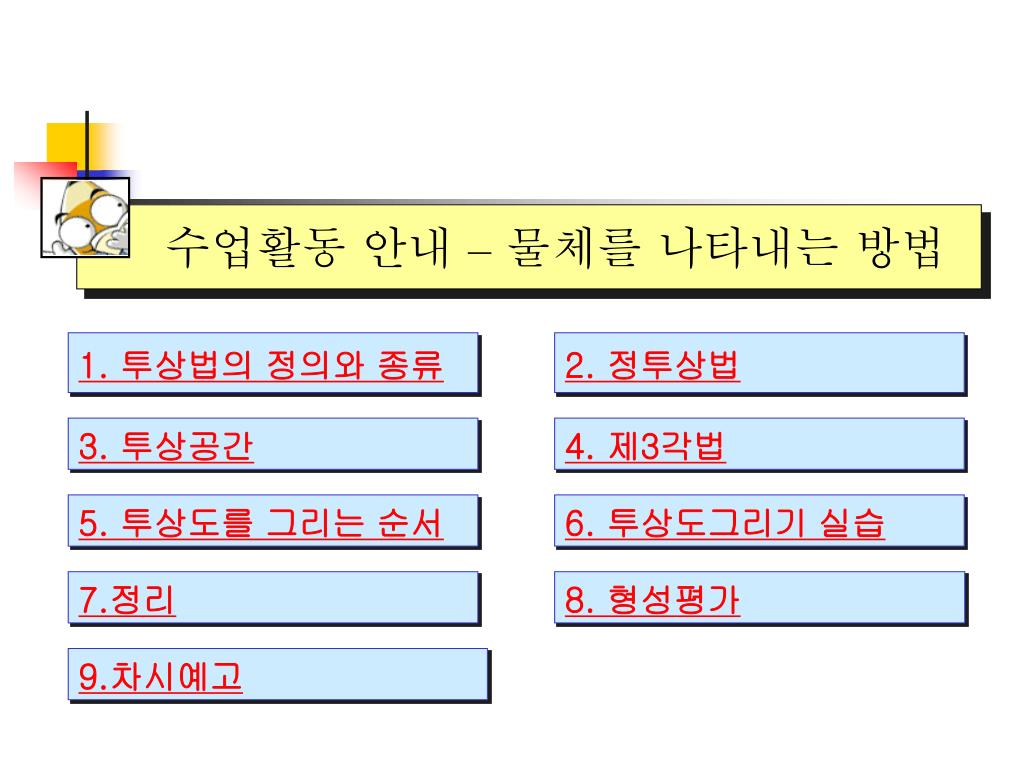

2. 수업활동 안내 –물체를 나타내는 방법 1. 투상법의 정의와 종류 2. 정투상법 3. 투상공간 4. 제3각법 5. 투상도를 그리는 순서 6. 투상도그리기 실습 7.정리 8. 형성평가 9.차시예고

3. 1.투상법의 정의와 종류 • 투상법이란? 물체의 모양을 평면위에 나타내는 일정한 방법. • 투상법의 종류 : 정투상법, 사투상법, 등각투상법, 투시투상법

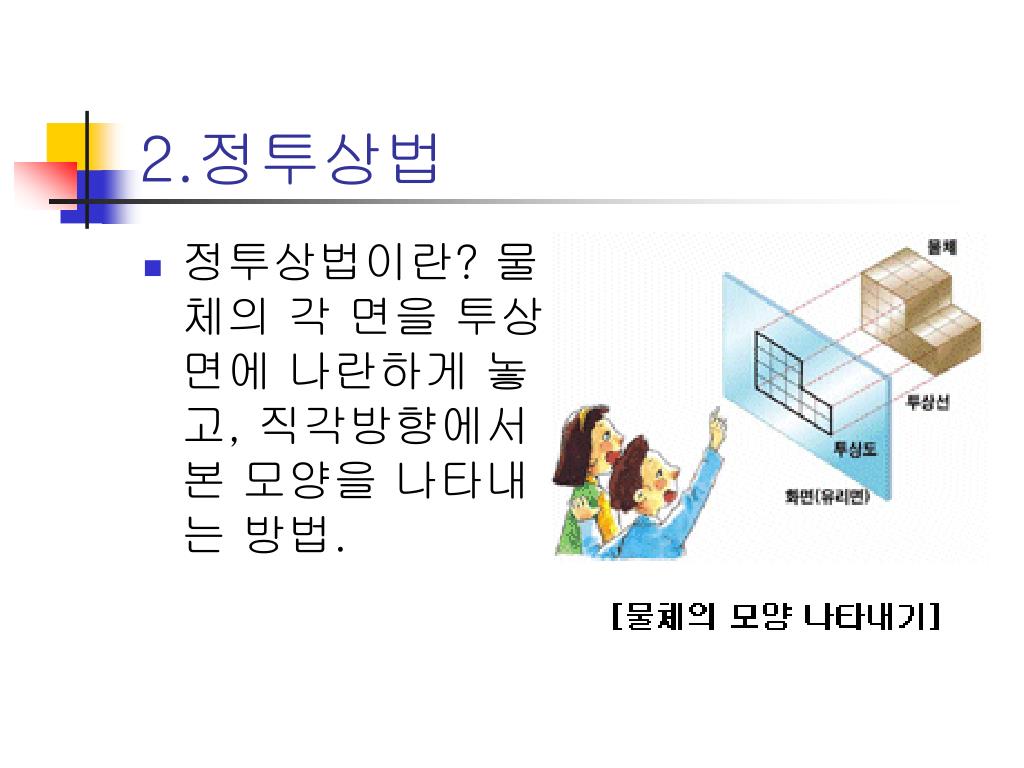

4. 2.정투상법 • 정투상법이란? 물체의 각 면을 투상면에 나란하게 놓고, 직각방향에서 본 모양을 나타내는 방법.

5. 3.투상공간 • 서로 직각하는 입화면과 평화면으로 공간을 4개로 나누게 된다. • 오른쪽 위부터 반시계방향으로 돌면서 제1면각, 제2면각, 제3면각, 제4면각 공간이라 한다.

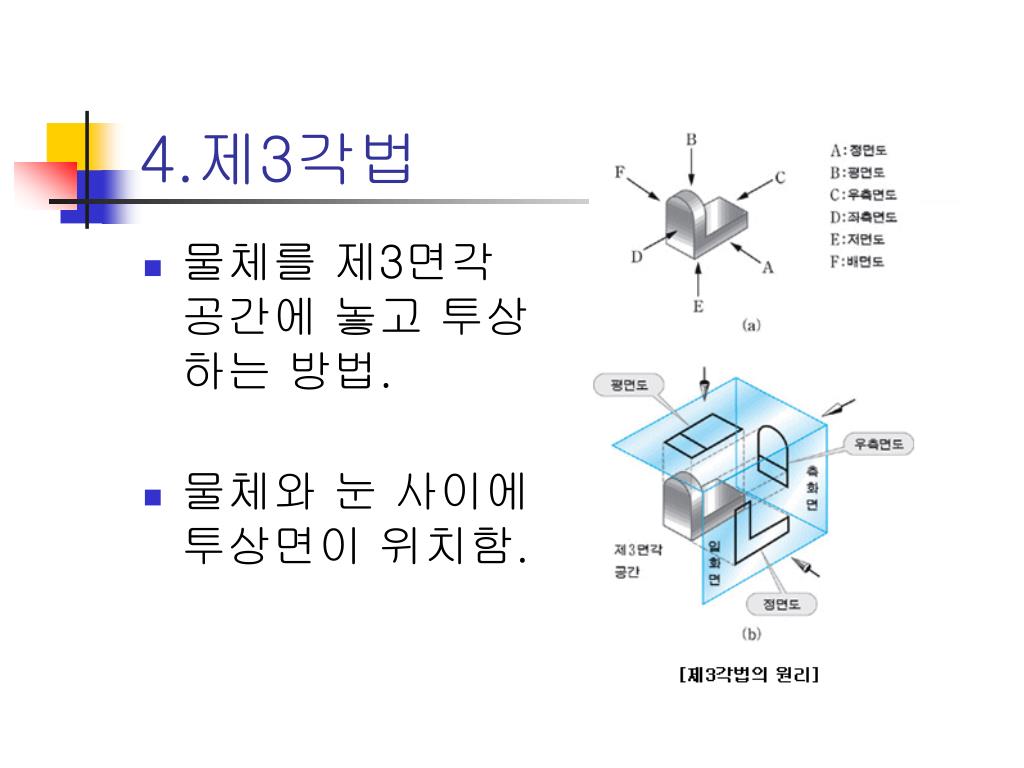

6. 4.제3각법 • 물체를 제3면각 공간에 놓고 투상하는 방법. • 물체와 눈 사이에 투상면이 위치함.

7. 5. 투상도를 그리는 순서

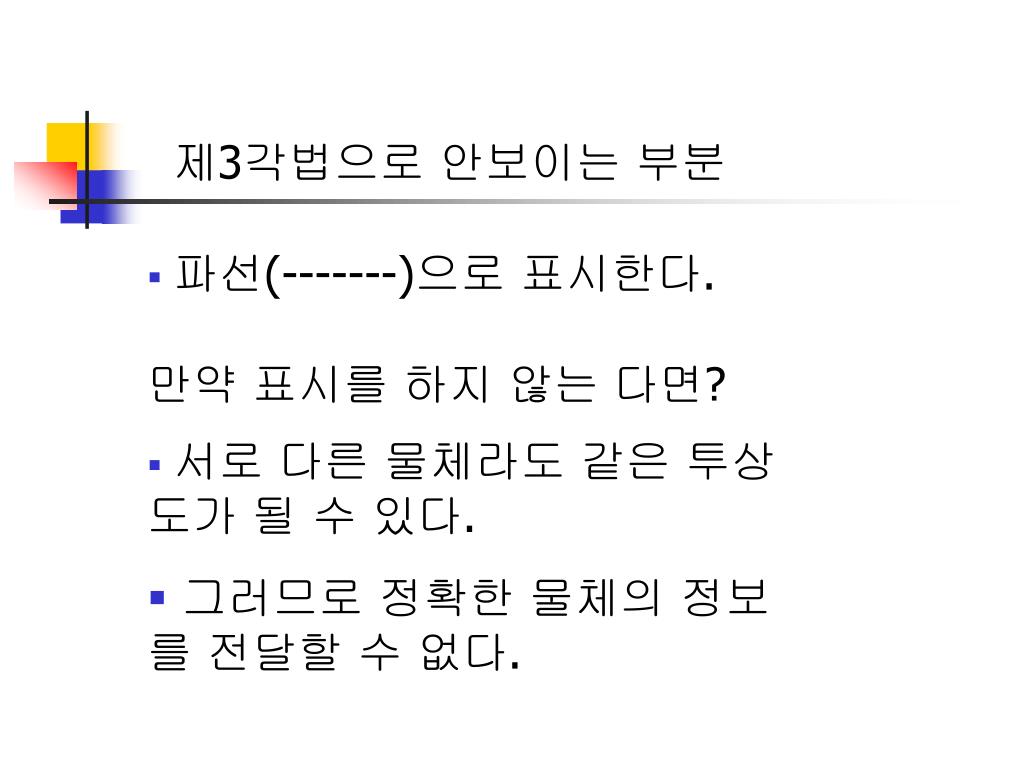

8. 제3각법으로 안보이는 부분 • 파선(-------)으로 표시한다. 만약 표시를 하지 않는 다면? • 서로 다른 물체라도 같은 투상도가 될 수 있다. • 그러므로 정확한 물체의 정보를 전달할 수 없다.

9. 투상도를 그릴 때의 유의사항 • 물체의 특성이 잘 나타나고 가능한한 숨은 선이 나타나디 않는 면을 정면도로 한다. • 안보이는 부분이더라도 숨은선은 반드시 표시한다. • 정면도, 평면도, 측면도의 서로 만나는 부분은 길이와 위치가 일치하여야 한다.

10. 6.투상도그리기 실습 1. 다음 모형을 보고 제3각법을 통하여 투상도를 그리시오.

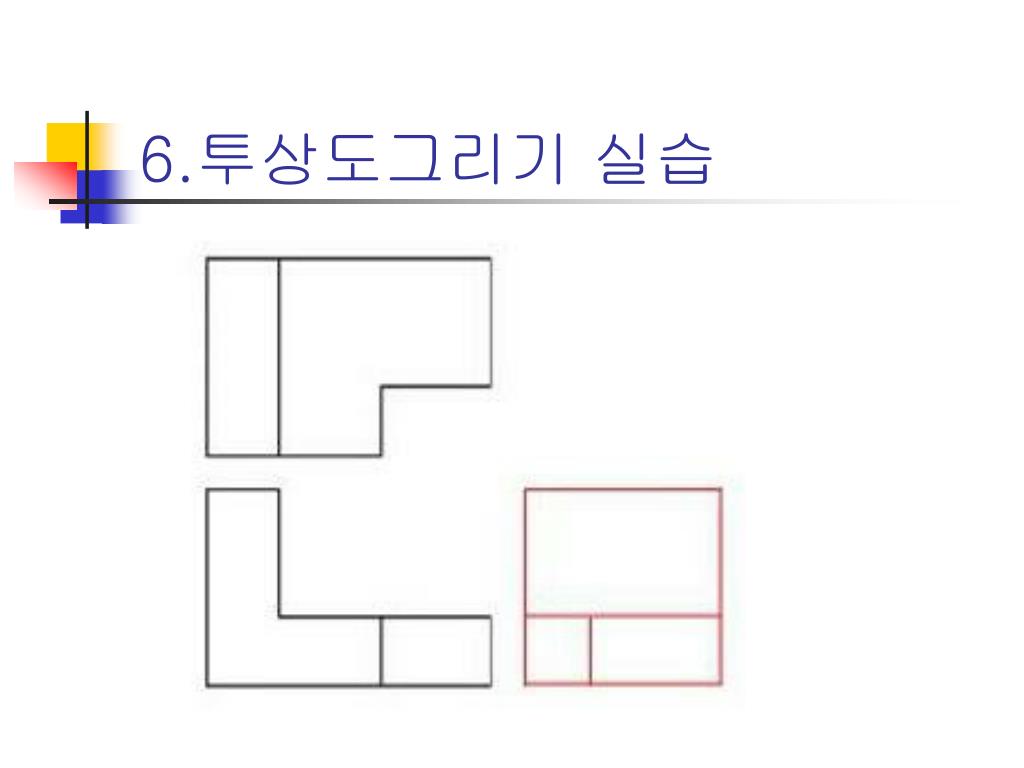

11. 6.투상도그리기 실습

12. 6.투상도그리기 실습 2. 다음 모형을 보고 제3각법을 통하여 투상도를 그리시오.

13. 6.투상도그리기 실습

14. 7. 정리 • 제3각법이란?- 물체를 제3면각공간에 놓고 투상. • 투상도를 그리는 순서.- 투상→펼친다→확인한다→모양만 남긴다. • 투상도를 그릴 때 유의사항- 정면도잡을 때, 안보이는 부분, 위치와 크기.

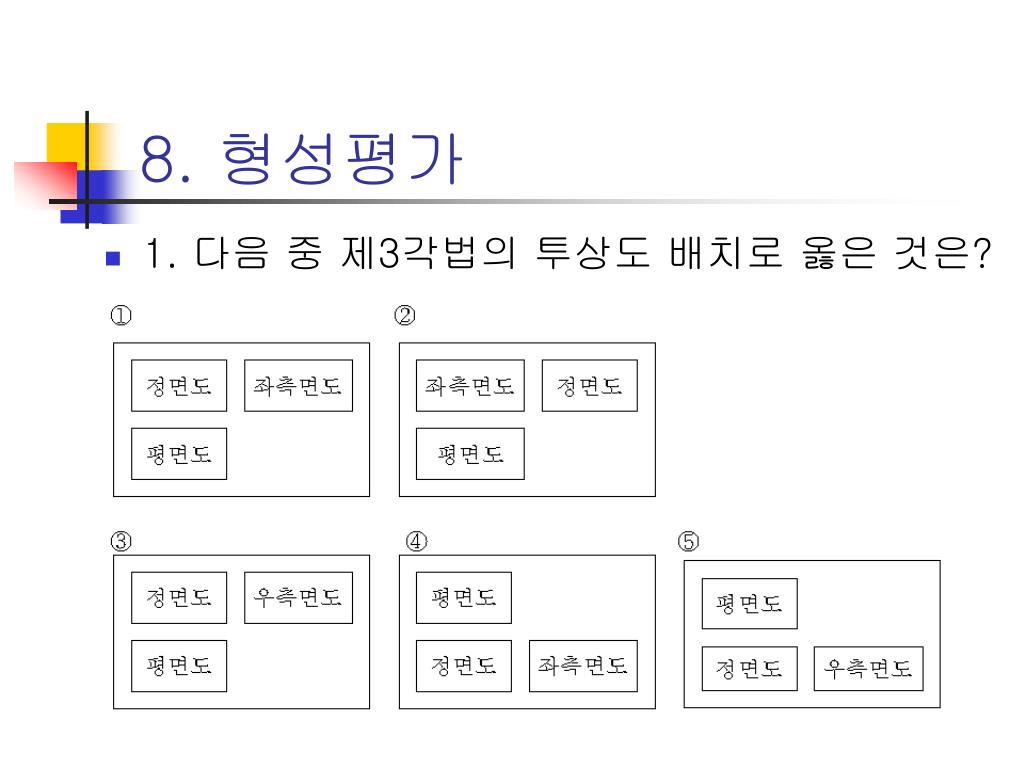

15. 8. 형성평가 • 1. 다음 중 제3각법의 투상도 배치로 옳은 것은?

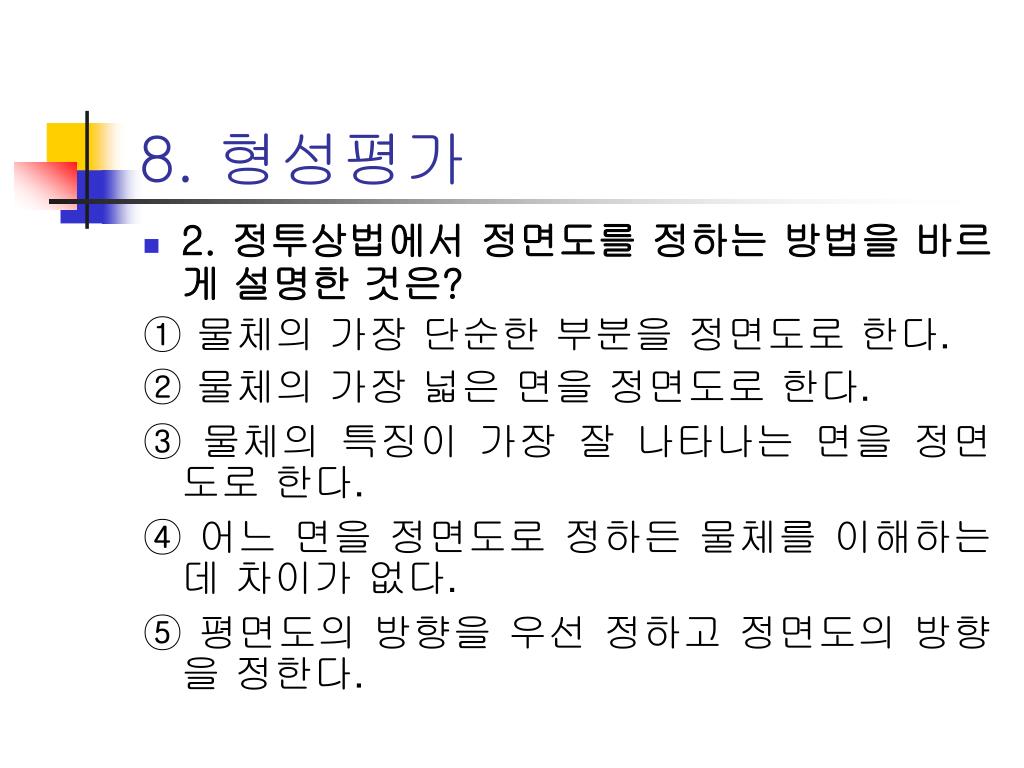

16. 8. 형성평가 • 2. 정투상법에서 정면도를 정하는 방법을 바르게 설명한 것은? ① 물체의 가장 단순한 부분을 정면도로 한다. ② 물체의 가장 넓은 면을 정면도로 한다. ③ 물체의 특징이 가장 잘 나타나는 면을 정면도로 한다. ④ 어느 면을 정면도로 정하든 물체를 이해하는 데 차이가 없다. ⑤ 평면도의 방향을 우선 정하고 정면도의 방향을 정한다.

17. 8. 형성평가 • 3. 오른쪽 그림의 물체를 제3각법으로 그렸을 때 정면도로 바른 것은? • 리

18. 9. 차시예고 • 그 밖의 투상법①등각투상법②사투상법③투시투상법
