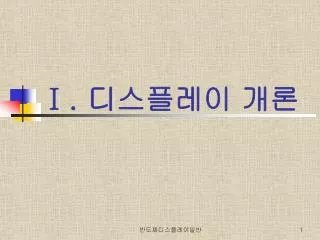

Ⅰ . 디스플레이 개론

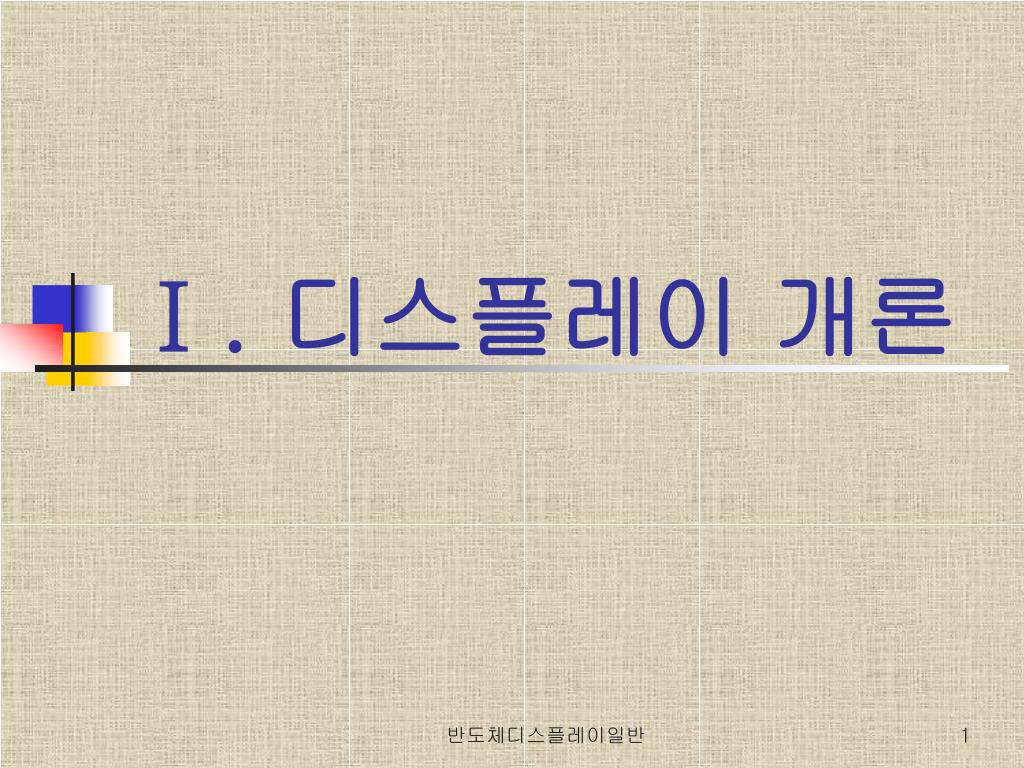

1. Ⅰ. 디스플레이 개론 반도체디스플레이일반

2. 02. 디스플레이의 평가 요소 가. 휘도 1) 표시 화면의 밝기 2) 단위 면적당 방출되는 빛의 양 : cd/㎡ 나. 해상도 1) 표시 화면의 정밀도 2) 표시 화면을 구성하는 화소의 수 반도체디스플레이일반

3. 02. 디스플레이의 평가 요소 다. 명암비 1) 표시 화면의 밝고 어두움을 구분 2) 표시 화면의 최대 밝기를 최소 밝기로 나눈 값 라. 색도 1) 화면의 색깔 모습을 천연색에 얼마나 가까운 가를 나타내는 값 2) 색 좌표계 사용 반도체디스플레이일반

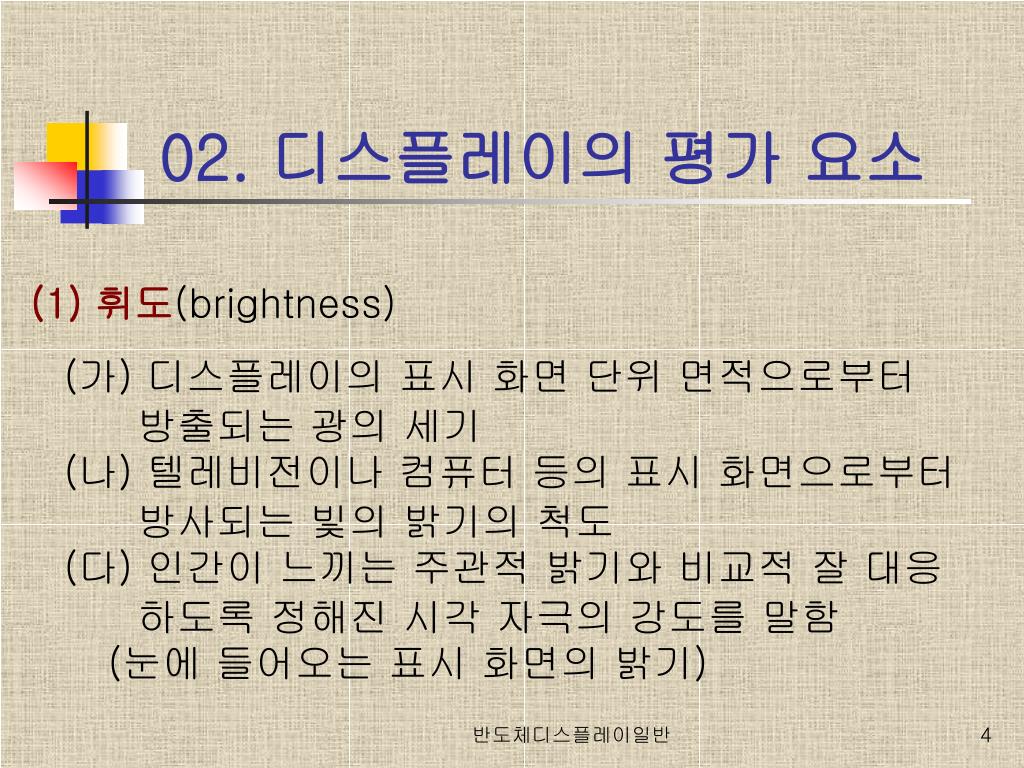

4. 02. 디스플레이의 평가 요소 (1) 휘도(brightness) (가) 디스플레이의 표시 화면 단위 면적으로부터 방출되는 광의 세기 (나) 텔레비전이나 컴퓨터 등의 표시 화면으로부터 방사되는 빛의 밝기의 척도 (다) 인간이 느끼는 주관적 밝기와 비교적 잘 대응 하도록 정해진 시각 자극의 강도를 말함 (눈에 들어오는 표시 화면의 밝기) 반도체디스플레이일반

5. 02. 디스플레이의 평가 요소 (라) 기본 단위 ① cd/m², Nit ② 1cd[candela] : 백금 1㎝가 녹으면서 발생되는 빛의 양을 1M 떨어진 거리에서 측정한 수치로 단위기호는 cd로 표시 ③ 1Nit＝1cd/m² (마) 휘도는 광원의 세기에 비례하고, 면적의 크기에 반비례 (바) TV, 모니터의 휘도 : 100cd/m² ~ 1000cd/m² 반도체디스플레이일반

6. 02. 디스플레이의 평가 요소 (2) 해상도(resolution) (가) 화면에 표시되는 영상이 어느 정도 세밀하게 재현되는지를 나타내는 정도 (나) 일정 크기의 디스플레이에서 수평 및 수직 방향으로 표시될 수 있는 화소의 수 (다) 디스플레이의 화면에 화소 수가 많을수록 해상도는 높다 반도체디스플레이일반

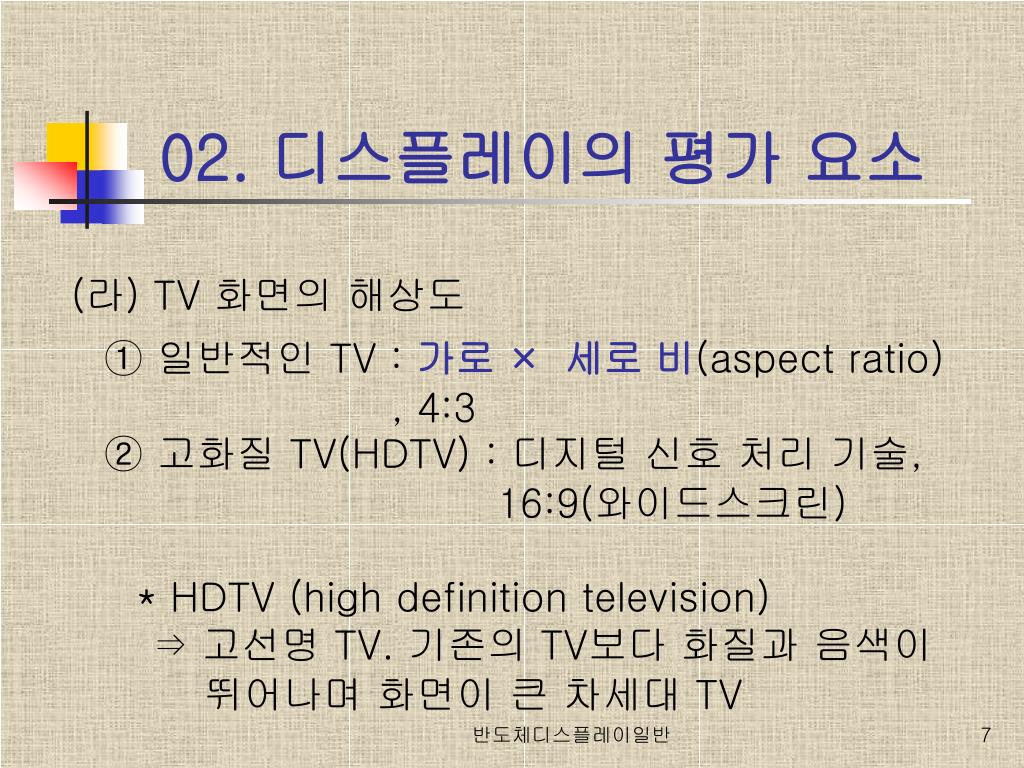

7. 02. 디스플레이의 평가 요소 (라) TV 화면의 해상도 ① 일반적인 TV : 가로 ×세로 비(aspect ratio) , 4:3 ② 고화질 TV(HDTV) : 디지털 신호 처리 기술, 16:9(와이드스크린) * HDTV (high definition television) ⇒ 고선명 TV. 기존의 TV보다 화질과 음색이 뛰어나며 화면이 큰 차세대 TV 반도체디스플레이일반

8. 02. 디스플레이의 평가 요소 (마) 해상도 규격에 따른 화소의 수 ① EGA (Enhanced Graphics Adapter) : 640×350 ② VGA (Video Graphics Array) : 640×480 ③ XGA (Extended Graphics Array) : 1024×768 ④ SXGA (Super VGA): 1280 X 1024 ⑤ QXGA(Quad eXtended Graphics Array) : 2560 × 1600 ⑥ HD : 1920 × 1080 반도체디스플레이일반

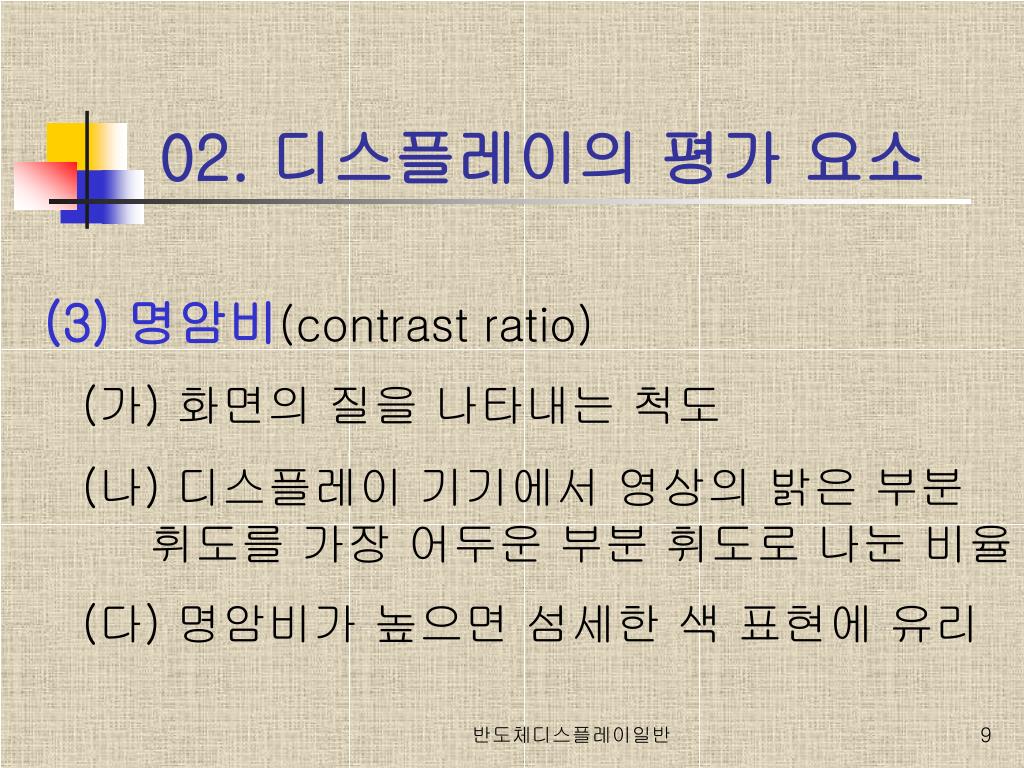

9. 02. 디스플레이의 평가 요소 (3) 명암비(contrast ratio) (가) 화면의 질을 나타내는 척도 (나) 디스플레이 기기에서 영상의 밝은 부분 휘도를 가장 어두운 부분 휘도로 나눈 비율 (다) 명암비가 높으면 섬세한 색 표현에 유리 반도체디스플레이일반

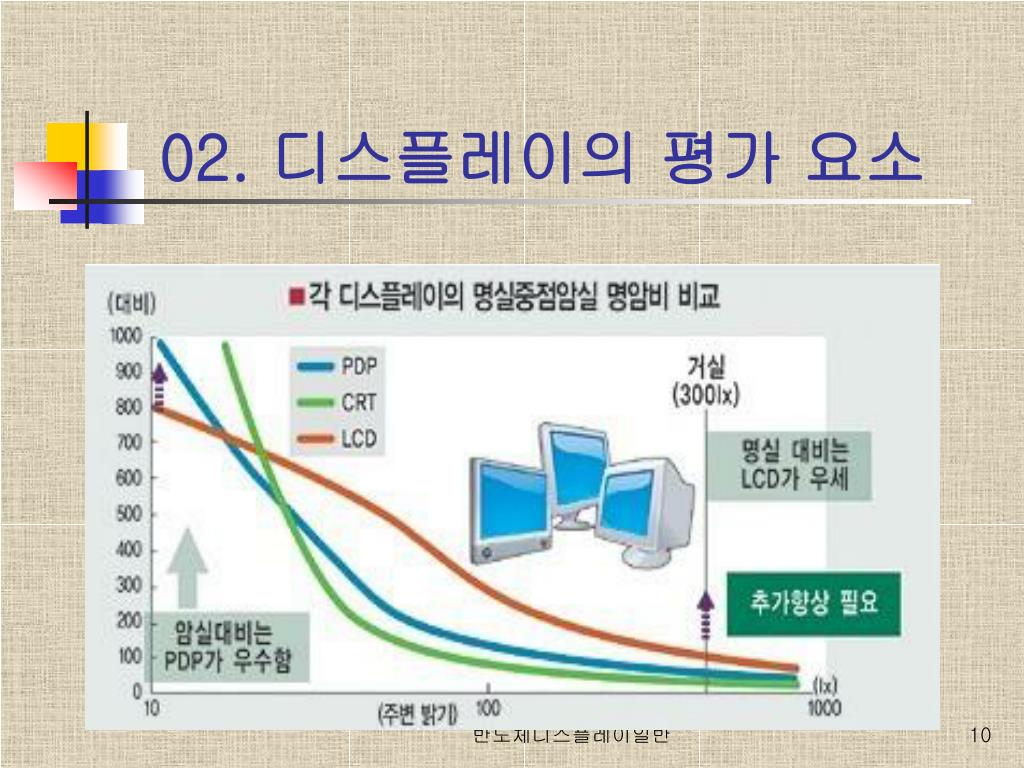

10. 02. 디스플레이의 평가 요소 반도체디스플레이일반

11. 02. 디스플레이의 평가 요소 (4) 색도(color chromaticity) (가) 디스플레이가 나타내는 표시 화면의 색깔이 자연색에 가까운 가를 나타내는 값 (나) 밝기(발광)에 상관없이 색의 성질의 목표 규격 (다) 국제 표준 색좌표 사용 : 1931년 국제 표준 반도체디스플레이일반

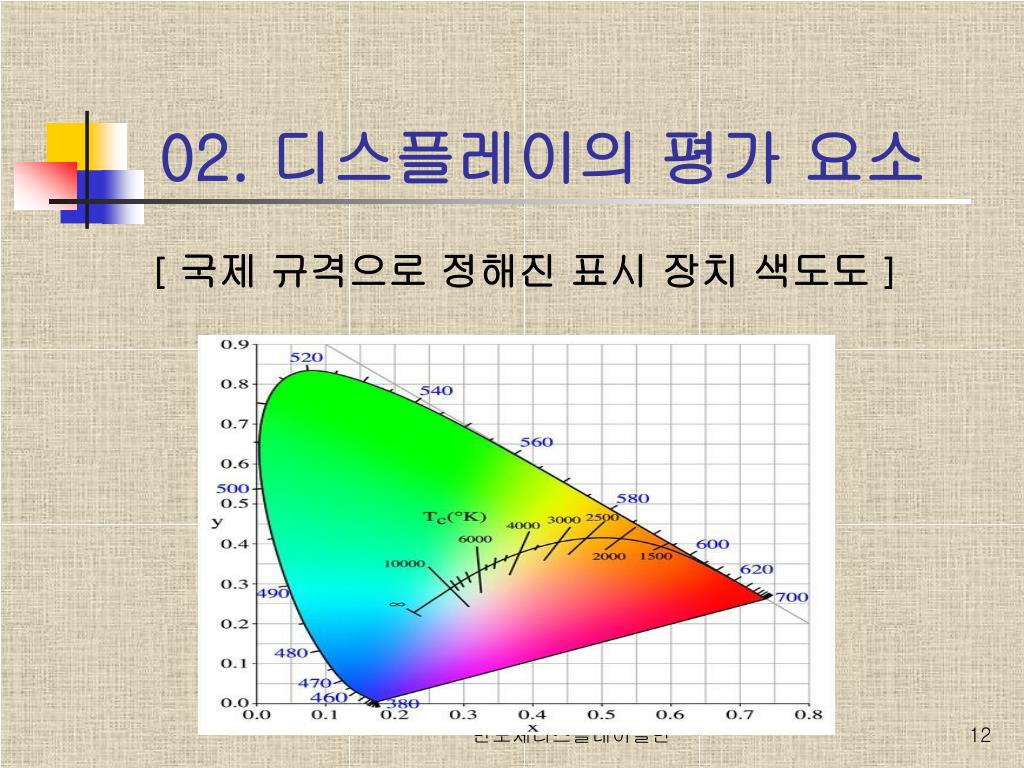

12. 02. 디스플레이의 평가 요소 [ 국제 규격으로 정해진 표시 장치 색도도] 반도체디스플레이일반
