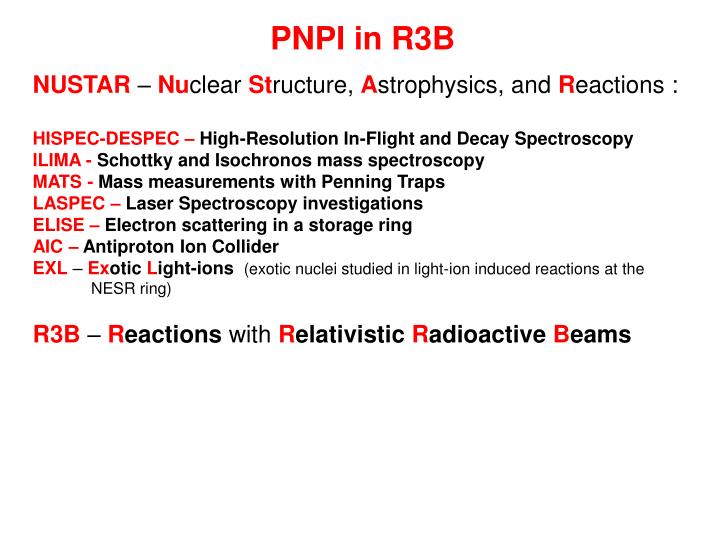

  1. PNPI in R3B NUSTAR – Nuclear Structure, Astrophysics, and Reactions : HISPEC-DESPEC – High-Resolution In-Flight and Decay Spectroscopy ILIMA - Schottky and Isochronos mass spectroscopy MATS - Mass measurements with Penning Traps LASPEC – Laser Spectroscopy investigations ELISE – Electron scattering in a storage ring AIC – Antiproton Ion Collider EXL – Exotic Light-ions (exotic nuclei studied in light-ion induced reactions at the NESR ring) R3B – Reactions with RelativisticRadioactiveBeams

  2. GSIFAIR: SIS-100 → Super FRS → experimental setups FAIR: Beam intensities x 104, clean beams, more sophisticated detectors

  3. R3B R3B – studies at external beams of nuclei pA and AA scattering experiments Physics goals: Nuclear density distributions, single-particle structure, shell-occupation probabilities, unbound states, nuclear resonances, transition strengths, astrophysical S factor, giant dipole and quadrupole strength, B(E2), deformations, Gamov-Teller strength, γn reaction rates (for r-process nuclei), reaction mechanism, nuclear waste transmutation,… Reaction type: Elastic and inelastic pA scattering, total reaction and interaction cross sections, knockout and quasifree scattering, electromagnetic excitation and dissociation, charge-exchange reactions, fission, spallation, fragmentation

  4. Theory of nuclear structure, mechanism of nuclear reactions, astrophysics “Nuclear astrophysics with radioactive ions at FAIR” arXiv:1310.1632 [astro-ph.IM] R. Reifarth,… G. Alkhazov, V. Andreev, A. Fetisov, A. Khanzadeev, E. Maev, L. Uvarov, V. Vikhrov, A. Zhdanov, et al.,

  5. R3B PNPI participation: Neutron detector (HV system, construction of scintillator walls), tracking detectors, active target(s).

  6. 1.250 → 0.600 → 1.250 ? Инфляция – 3% в год

  7. Трековые детекторы для R3B Вначале обсуждались дрейфовые камеры с гексагональной структурой. ПИЯФ изготовил две дрейфовые камеры гексагональной структурыдля регистрации протонов, размером 1.2x0.8 м2, со считывающей электроникой. Каждая камера имеет 2 слоя ячеек X, и два слоя Y. Эти камеры используются в экспериментах LAND. Камеры ПИЯФ – DCH1 и DCH2 Теперь – детектор на основе straw-трубок. 2 станции S = 100 x 200 см, X и Y, три слоя трубок Ø =10 мм, каптон 50 μм или алюминий 200 μм. Всего 2000 каналов. + CROS3 readout.

  8. NeuLAND – детектор быстрых нейтронов LAND – Large Area Neutron Detector

  9. ● ● ● ● ~ 15 t

  10. Новый вариант детектора NeuLAND: с использованием сцинтилляционных детекторов, но при этом без железного конвертора Детектор состоит из пластин сцинтилляционного пластика с поперечными размерами – 5х5x250 см3, всего 3000 брусков и 6000 ФЭУ . Детектор имеет размер 250х250х300cм3. Эффективность регистрации нейтронов ~ 95%, σx,y,z ≤ 1.5 cm, σx,y,z ≤ 150 ps. L = 15 – 35 м, ΔЕex ≈ 100 keV PNPI Gatchina: Georgy Alkhazov, Vladimir Andreev, Andrey Fetisov, Victor Golovtsov, Anatolii Krivshich, Lev Uvarov, Vladimir Vikhrov, Sergey Volkov, Andrey Zhdanov

  11. В апреле 2013 принято решение о заключении договоров FAIR-PNPI по созданию системы высоковольтного питания ФЭУ и об участии в создании системы сцинтилляционных детекторов. Немцы – регулируемые источники низкого напряжения и преобразователи низкое напряжение → высокое напряжение на каждом ФЭУ. PNPI – HV system: 2 мощных HV источника – 2 kV, 1 A, + астивные регулируемые делители на 6000 каналов 0.3 mA (≤ 0.5 mA) Регулировка напряжения: 0 – 1.5 kV Установка напряжения с точностью 0.1% Стабильность лучше 0.1% Флуктуации ≤ 0.02% Ток измеряется с точностью 0.1% Цена за канал – 88 Евро

  12. Участие ПИЯФ в создании системы сцинтилляционных детекторов Всего – 30 двойных слоев сцинтилляционных детекторов, по 50 сцинтилляционных брусков (5см х 5см х 250 см) в каждом слое (Х и Y) Предлагаемый вклад ПИЯФ - 7 двойных слоев Органический сцинтиллятор RP408 из поливинилтолуола, фирма REXON в штате Огайо, США Время высвечивания – 0.9 нс, длина затухания – 4 м.

  13. ACTAR Gas – target and working gas of the detector. Low momentum transfers, Short-lived isotopes. ● Elastic (p,p') scattering in inverse kinematics (for nuclei with T1/2 < 1 s) – ground-state matter distributions ● (3He,t) charge exchange reactions – Gamow-Teller resonances ● (α,α') inelastic scattering – ISGM resonances, nuclear matter compressibility PNPI participants: G.Alkhazov, D.Balin, A.Dobrovolsky, A.Inglessi, A.Khanzadeev, G.Korolev, O.Kisilev, G.Petrov, L.Sergeev, V.Sarantsev, V.Yatsoura, E.Maev, Yu.Zalite.

  14. IKAR Исследованы ядра изотопов He, Li, Be, B, C: 4,6,8He, 6,8,9,11Li, 12,14Be, 8B, 14,15,16,17C.

  15. First step: IKAR chamber It is necessary to exclude a contribution from ionization by the projectile Grid recoiled proton 132Sn beam Cathode Anode A correction on the energy lost in the central dead region, δθ ≈ 5 mrad, ΔE ≈ 2 MeV, 56Ni, 132Sn

  16. δE ≈ 100 keV

  17. ACTAR1 Давление: 1 – 20 bar Ep(max)≈ 11 MeV

  18. Неупругое рассеяние на ядрах α-частиц в инверсной кинематике Прототип камеры ACTAR2 Eα = 1- 10 MэВ Общий вид калориметра-спектрометра CALIFA (вид по пучку) (Дубна). The length - 60cm, the inner diameter - 28 cm,  working pressure - 10 bar. Segmented anode
