ギニュー特戦隊

ギニュー特戦隊 　　　　　　　　　　安達　一哲　　　　　　　　　　安藤　和真　　　　　　　　　　高原　樹　　　　　　　　　　西川　玉恵

課題　3 • 四角い3次元の箱を斜めに見た状態を画面に描け。頂点の位置は数値として適時入力し、もっとも見栄えのする値を採用せよ（＝座標回転などの操作はあえてしなくても良い）。

　　プログラムの仕方 1・二次元の平面に、箱を斜めに見た状態を描く。 2・三次元に箱を描き、回転させる。

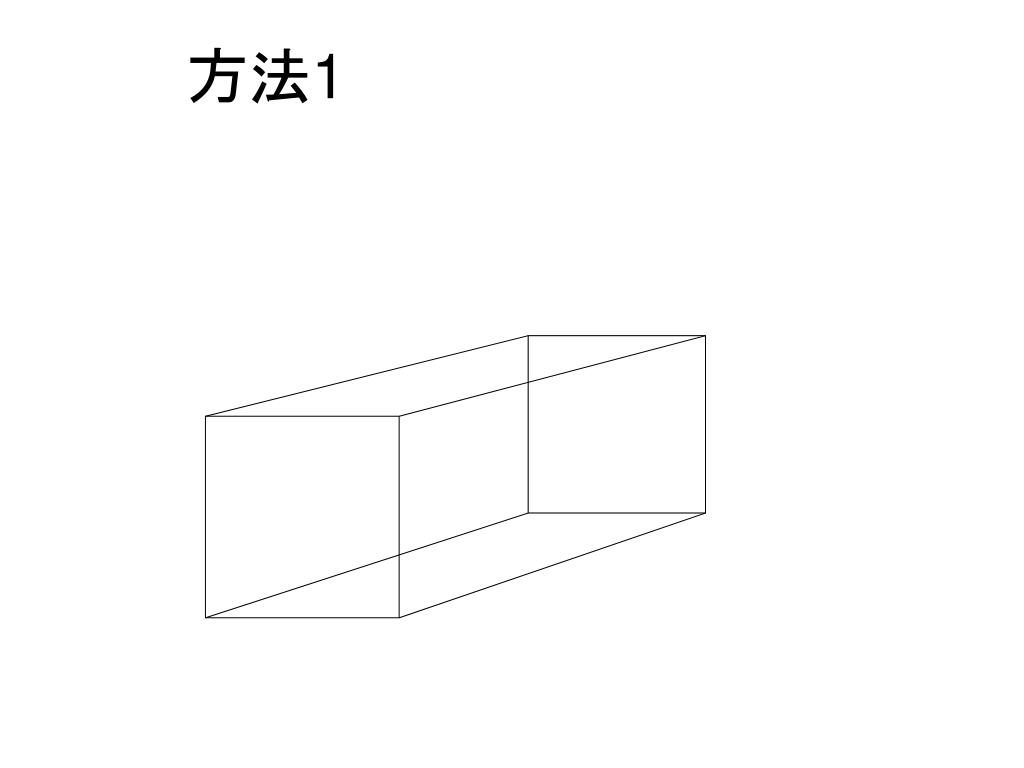

　　　方法1

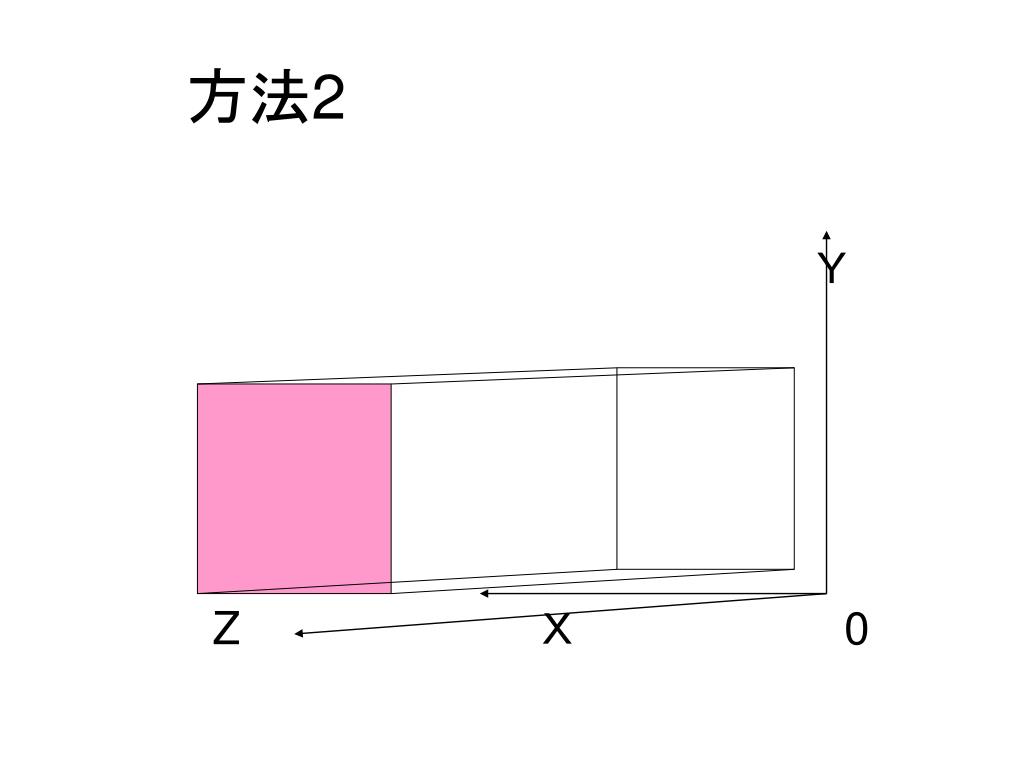

　　　方法2 　　　　　　　　　　　　　　　　　　　　　　　　　　Ｙ　　　　　　Ｘ　　　　　　　　　　　　　　　　　　 0

　　　方法2 ＹＸ 0

　　　方法2 　　　　　　　　　　　　　　　　　　　　　　　　　Ｙ Z　　　　　　　　　　Ｘ　　　　　　　　　0

　　　方法2 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｙ　 X0 Z

　　　１のソ－ス #include <windows.h> // 描画のためのヘッダファイル struct point { // 構造体の定義 int x; int y; }; void acp_plots ( const HDC hdc, const RECT rc, const int xc, const int yc, const HPEN hpen[] ) { struct point position[8]; // 構造体の変数の定義 position[0].x= 0; position[0].y= 0; // 長方形の頂点の座標を設定 position[1].x= -100; position[1].y= 100; position[2].x= -150; position[2].y= 0; position[3].x= -50; position[3].y= -100; position[4].x= 250; position[4].y= 100; position[5].x= 150; position[5].y= 200; position[6].x= 100; position[6].y= 100; position[7].x= 200; position[7].y= 0;

SelectObject( hdc, hpen[1] ); // 赤のペンで長方形を描く MoveToEx( hdc , position[0].x+xc , // X軸は原点の座標を足し、Y軸 yc-position[0].y , NULL ); // は原点から引く LineTo( hdc , position[1].x+xc , yc-position[1].y ）;//手前の四角形を描く LineTo( hdc , position[2].x+xc , yc-position[2].y); LineTo( hdc , position[3].x+xc , yc-position[3].y ); LineTo( hdc , position[0].x+xc , yc-position[0].y ); SelectObject( hdc, hpen[1] ); //手前の四角形の頂点から奥の四角形の頂点に MoveToEx( hdc , position[0].x+xc , //線を引く yc-position[0].y , NULL ); LineTo( hdc , position[4].x+xc , yc-position[4].y ); SelectObject( hdc, hpen[1] ); MoveToEx( hdc , position[1].x+xc , yc-position[1].y , NULL ); LineTo( hdc , position[5].x+xc , yc-position[5].y); SelectObject( hdc, hpen[1] ); MoveToEx( hdc , position[2].x+xc , yc-position[2].y , NULL ); LineTo( hdc , position[6].x+xc , yc-position[6].y );

SelectObject( hdc, hpen[1] ); MoveToEx( hdc , position[3].x+xc , yc-position[3].y , NULL ); LineTo( hdc , position[7].x+xc , yc-position[7].y ); SelectObject( hdc, hpen[1] ); //奥の四角形を描く MoveToEx( hdc , position[4].x+xc , yc-position[4].y , NULL ); LineTo( hdc , position[5].x+xc , yc-position[5].y ); LineTo( hdc , position[6].x+xc , yc-position[6].y); LineTo( hdc , position[7].x+xc , yc-position[7].y ); LineTo( hdc , position[4].x+xc , yc-position[4].y ); }

1の実行結果

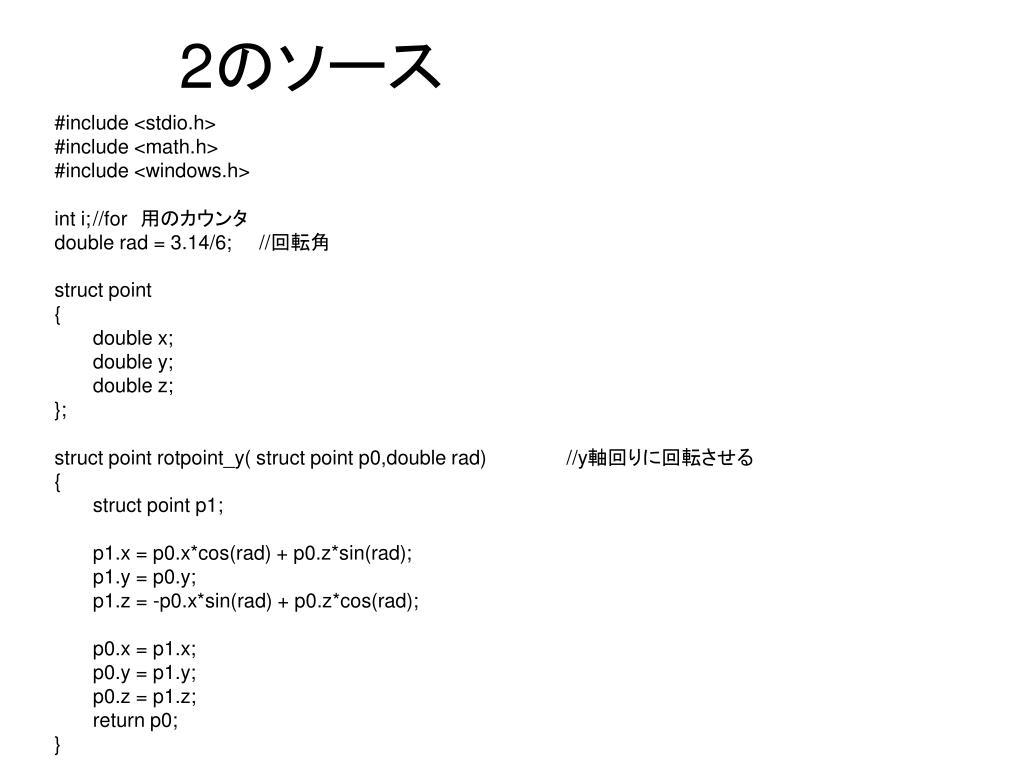

2のソース #include <stdio.h> #include <math.h> #include <windows.h> int i; //for　用のカウンタ double rad = 3.14/6; //回転角 struct point { double x; double y; double z; }; struct point rotpoint_y( struct point p0,double rad) //y軸回りに回転させる { struct point p1; p1.x = p0.x*cos(rad) + p0.z*sin(rad); p1.y = p0.y; p1.z = -p0.x*sin(rad) + p0.z*cos(rad); p0.x = p1.x; p0.y = p1.y; p0.z = p1.z; return p0; }

struct point rotpoint_x( struct point p0,double rad) //x軸回りに回転させる { struct point p1; p1.z = p0.z*cos(rad) + p0.y*sin(rad); p1.x = p0.x; p1.y = -p0.z*sin(rad) + p0.y*cos(rad); p0.x = p1.x; p0.y = p1.y; p0.z = p1.z; return p0; } void myPaint ( const HDC myWindow, const int height, const int width ) { struct point p[8],px[2],py[2],pz[2]; p[0].x = 200; p[0].y = 100; p[0].z = 50; //各頂点の座標 p[1].x = -200; p[1].y = 100; p[1].z = 50; p[2].x = -200; p[2].y = -100; p[2].z = 50; p[3].x = 200; p[3].y = -100; p[3].z = 50; p[4].x = 200; p[4].y = 100; p[4].z = -50; p[5].x = -200; p[5].y = 100; p[5].z = -50; p[6].x = -200; p[6].y = -100; p[6].z = -50; p[7].x = 200; p[7].y = -100; p[7].z = -50; px[0].x = -300; px[0].y = 0; px[0].z = 0; //x軸の両端 px[1].x = 300; px[1].y = 0; px[1].z = 0; py[0].x = 0; py[0].y = -300; py[0].z = 0; //y軸の両端 py[1].x = 0; py[1].y = 300; py[1].z = 0; pz[0].x = 0; pz[0].y = 0; pz[0].z = -300; //z軸の両端 pz[1].x = 0; pz[1].y = 0; pz[1].z = 300;

for(i=0;i<=1;++i) //x軸、y軸回りに回転 { px[i] = rotpoint_y(px[i],rad); px[i] = rotpoint_x(px[i],rad); py[i] = rotpoint_y(py[i],rad); py[i] = rotpoint_x(py[i],rad); pz[i] = rotpoint_y(pz[i],rad); pz[i] = rotpoint_x(pz[i],rad); for(i=0;i<8;++i) //x軸、y軸回りに回転 { p[i] = rotpoint_y(p[i],rad); p[i] = rotpoint_x(p[i],rad); } for(i=0;i<8;++i) //相対座標に変換 { p[i].x += 300; p[i].y = 300 - p[i].y; } for(i=0;i<2;++i) //相対座標に変換 { px[i].x += 300; px[i].y = 300 - px[i].y; py[i].x += 300; py[i].y = 300 - py[i].y; pz[i].x += 300; pz[i].y = 300 - pz[i].y; }

MoveToEx(myWindow,(int)px[0].x,(int)px[0].y,NULL); //座標軸を描くMoveToEx(myWindow,(int)px[0].x,(int)px[0].y,NULL); //座標軸を描く LineTo(myWindow,(int)px[1].x,(int)px[1].y); MoveToEx(myWindow,(int)py[0].x,(int)py[0].y,NULL); LineTo(myWindow,(int)py[1].x,(int)py[1].y); MoveToEx(myWindow,(int)pz[0].x,(int)pz[0].y,NULL); LineTo(myWindow,(int)pz[1].x,(int)pz[1].y); MoveToEx(myWindow,(int)p[0].x,(int)p[0].y,NULL); //箱を描く LineTo(myWindow,(int)p[1].x,(int)p[1].y); for(i=1;i<=3;++i) LineTo(myWindow,(int)p[i].x,(int)p[i].y); LineTo(myWindow,(int)p[0].x,(int)p[0].y); MoveToEx(myWindow,(int)p[4].x,(int)p[4].y,NULL); for(i=5;i<=7;++i) LineTo(myWindow,(int)p[i].x,(int)p[i].y); LineTo(myWindow,(int)p[4].x,(int)p[4].y); for(i=0;i<=3;++i) { MoveToEx(myWindow,(int)p[i].x,(int)p[i].y,NULL); LineTo(myWindow,(int)p[i+4].x,(int)p[i+4].y); } }

2の実行結果
