大同大學材料系. 102 學年度材料檢定競賽. 鋼捲尺之逆向工程. 丁培倫 楊震宇 龔宣銘 馮冠文 柯紀達 陳贊安. 待測件概述 與檢測目的. 送 驗件為一片 17.5mm ，厚 0.15mm 市售經裁剪寬之捲尺樣品，表面塑料觸感平滑，捲尺本身富有彈性，分析試片取樣於其中一段並觀察其橫截面狀態 。進行 逆向 工程 之概念 ， 對此工件由內而外進行各種檢測分析，以佐證分析確認該捲尺採用了哪些材料或是經過何種處理。. 檢測 與分 析 結果. 第 1 表、 OES 成分分析. SEM – mapping. C. 第 2 表、微硬度值量 測. O. Ti. 5 00X.
E N D

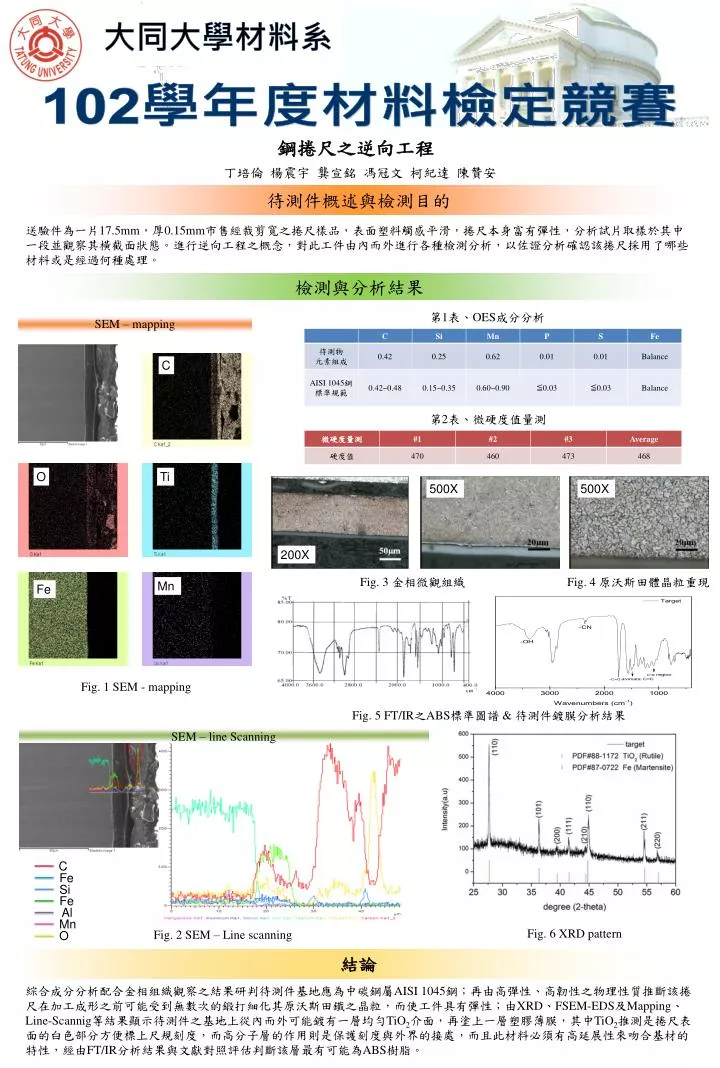

大同大學材料系 102學年度材料檢定競賽 鋼捲尺之逆向工程 丁培倫 楊震宇 龔宣銘 馮冠文 柯紀達 陳贊安 • 待測件概述與檢測目的 • 送驗件為一片17.5mm，厚0.15mm市售經裁剪寬之捲尺樣品，表面塑料觸感平滑，捲尺本身富有彈性，分析試片取樣於其中一段並觀察其橫截面狀態。進行逆向工程之概念，對此工件由內而外進行各種檢測分析，以佐證分析確認該捲尺採用了哪些材料或是經過何種處理。 檢測與分析結果 第1表、OES成分分析 SEM – mapping C 第2表、微硬度值量測 O Ti 500X 500X 200X Mn Fig. 3 金相微觀組織 Fig. 4 原沃斯田體晶粒重現 Fe Fig. 1 SEM - mapping SEM – line Scanning Fig. 5 FT/IR之ABS標準圖譜 & 待測件鍍膜分析結果 C 結論 Fe Si Fe 綜合成分分析配合金相組織觀察之結果研判待測件基地應為中碳鋼屬AISI 1045鋼；再由高彈性、高韌性之物理性質推斷該捲尺在加工成形之前可能受到無數次的鍛打細化其原沃斯田鐵之晶粒，而使工件具有彈性；由XRD、FSEM-EDS及Mapping、Line-Scannig等結果顯示待測件之基地上從內而外可能鍍有一層均勻TiO2介面，再塗上一層塑膠薄膜，其中TiO2推測是捲尺表面的白色部分方便標上尺規刻度，而高分子層的作用則是保護刻度與外界的接處，而且此材料必須有高延展性來吻合基材的特性，經由FT/IR分析結果與文獻對照評估判斷該層最有可能為ABS樹脂。 Al Mn Fig. 6 XRD pattern O Fig. 2 SEM – Line scanning
