  1. 第 3 章　放大电路基础 3.5　多级放大电路 引　言 3.5.1 多级放大电路的组成 　及性能指标的估算 3.5.2 通用型集成运算放大器 　的组成及基本特性

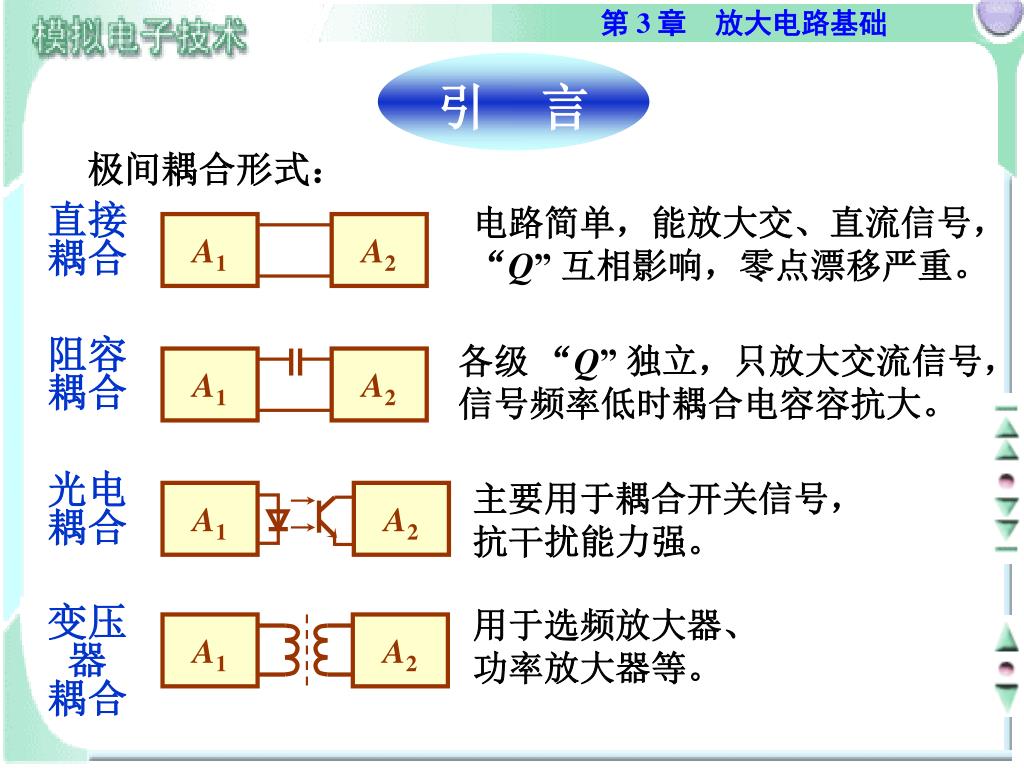

  2. 第 3 章　放大电路基础 A1 A2 A1 A2 A1 A2 A1 A2 引　言 极间耦合形式： 电路简单，能放大交、直流信号， “Q” 互相影响，零点漂移严重。 直接 耦合 阻容 耦合 各级 “Q” 独立，只放大交流信号， 信号频率低时耦合电容容抗大。 光电 耦合 主要用于耦合开关信号， 抗干扰能力强。 用于选频放大器、 功率放大器等。 变压 器 耦合

  3. 第 3 章　放大电路基础 ii RS A1 = 20 A2 = 20 A3 = 20 Au1 Au2 Au1 uo1 ui2 uo2 RL ui uin uo us 第一级 第二级 末 级 3.5.1 多级放大电路的组成及性能指标的估算 一、多级放大电路的组成 Ri 输入级 中间级 输出级 Ro 1. 直接耦合零漂的影响 U = 0. 02 V U = 0.42 V U = 8.42 V 2. 零漂的衡量 — 将输出的漂移折合到输入端 如：UO1= 1 V U02 = 2 V A1 = 103， A2 = 104 则： UI1= 1 mV , UI2 = 0.2 mV 结论：A1 零漂严重

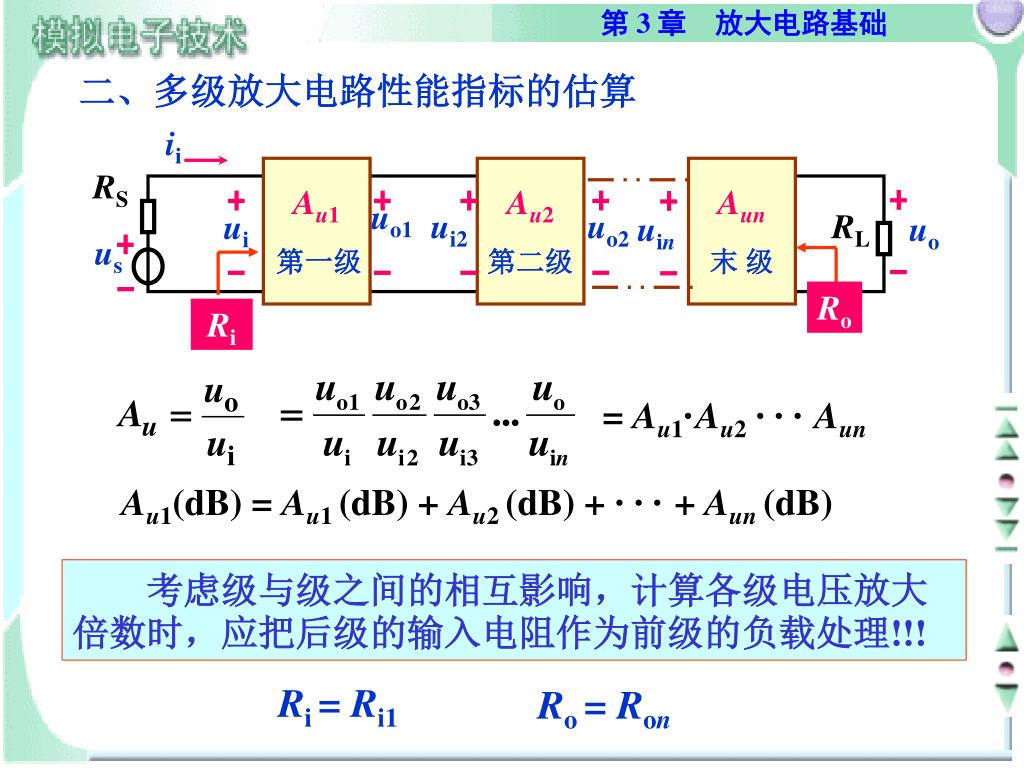

  4. 第 3 章　放大电路基础 ii RS Au1 Au2 Aun uo1 ui2 uo2 RL ui uin uo us 第一级 第二级 末 级 二、多级放大电路性能指标的估算 Ro Ri = Au1·Au2···Aun Au1(dB) = Au1 (dB) + Au2 (dB) + ··· + Aun(dB) 　　考虑级与级之间的相互影响，计算各级电压放大倍数时，应把后级的输入电阻作为前级的负载处理!!! Ri = Ri1 Ro = Ron

  5. 第 3 章　放大电路基础 例 3.5.1 1 = 60, 2 = 100; rbe1= 2 k, rbe2 = 2.2 k。求 Au, Ri, Ro。 [解] Ri2 = R6 // R7// rbe2  1.7 (k) = 33 //10 //2.2 RL1 = R3 // Ri2 = 5.1 //1.7 1.3 (k) Ri Ri2 Ri = Ri1= R1 // R2//[rbe1 + (1+ 1)R4] 5.7 (k) Ro = R8 = 4.7 k

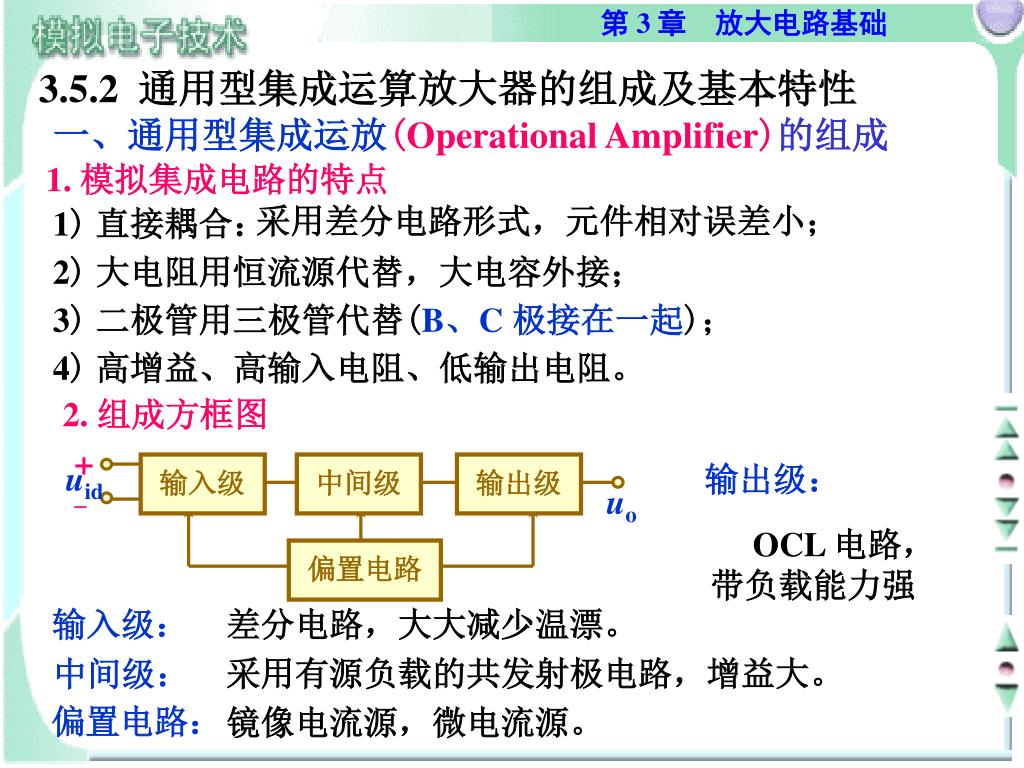

  6. 第 3 章　放大电路基础 +  uid 输入级 中间级 输出级 uo 偏置电路 3.5.2 通用型集成运算放大器的组成及基本特性 一、通用型集成运放(Operational Amplifier)的组成 1. 模拟集成电路的特点 采用差分电路形式，元件相对误差小； 1)直接耦合： 2)大电阻用恒流源代替，大电容外接； 3)二极管用三极管代替(B、C 极接在一起)； 4)高增益、高输入电阻、低输出电阻。 2. 组成方框图 输出级： OCL 电路， 带负载能力强 输入级： 差分电路，大大减少温漂。 采用有源负载的共发射极电路，增益大。 中间级： 偏置电路： 镜像电流源，微电流源。

  7. 第 3 章　放大电路基础 3. 通用型集成运算放大器 741 简化电路 输入级 V1、V3 和 V2、V4 共集-共基组合差分电路 V5、V6 有源负载 构成双端变单端电路 V7、V8 中间级 中间级 输入级 输出级 复合管，共发射极 具有高增益 输出级 V11  V13 甲乙类互补对称功率放大电路 (OCL) 采用单电源(OTL)时，输入端静态电位应为 0.5VCC。

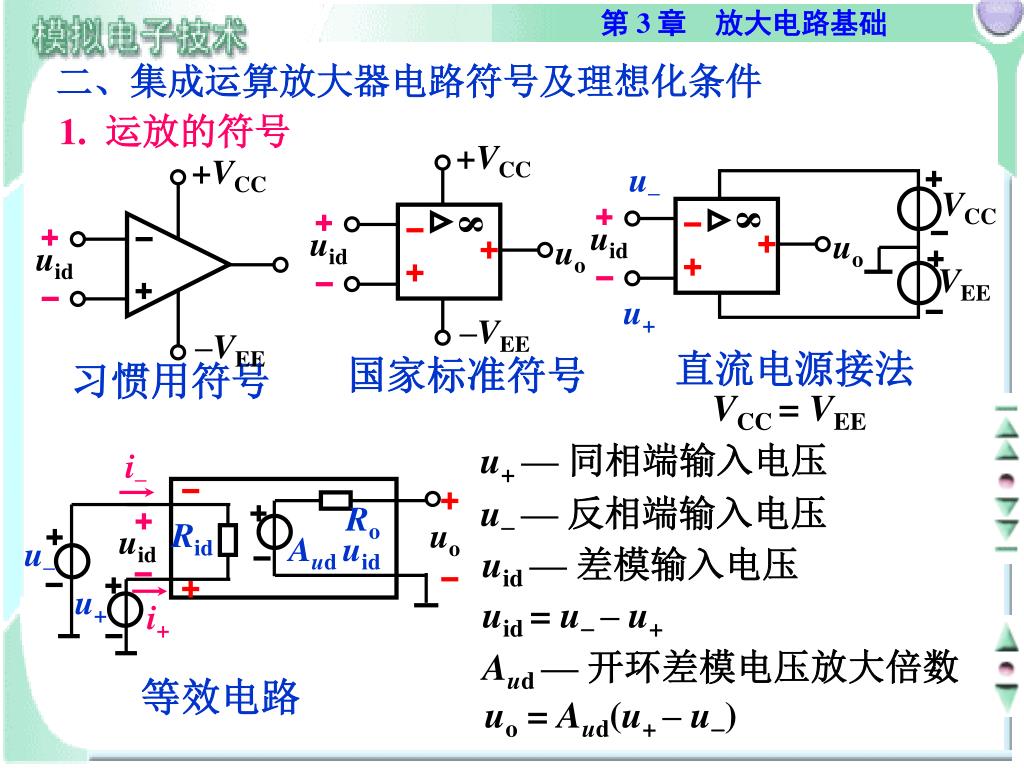

  8. 第 3 章　放大电路基础 +VCC u– VCC 8 8 uid uid uo +VCC uo VEE u+ –VEE uid i– –VEE uo Ro Rid uo uid Aud uid u– u+ i+ 二、集成运算放大器电路符号及理想化条件 1. 运放的符号 直流电源接法 国家标准符号 习惯用符号 VCC = VEE u+ — 同相端输入电压 u-— 反相端输入电压 uid — 差模输入电压 uid = u –u+ Aud — 开环差模电压放大倍数 等效电路 uo = Aud(u+ – u)

  9. 第 3 章　放大电路基础 i– uo Ro Rid uo uid Aud uid u– uo u+ Uomax i+ uid O –Uomax 虚短和虚断 2. 运放特性的理想化 传输特性 理想 线 性 区 实际 3)Ro 0 1)Aud  2)Rid   理想 运放： 6)UIO  0，IIO  0 4)KCMR   5)BW   3. 理想运放工作在线性区的两个特点 uo = Aud (u+ – u–) = Aud uid 证： 1)u+ u–(虚短) u+ –u– = uo/Aud  0 2) i+i–  0 (虚断) 证： i+ = uid / Rid  0 同理 i –  0 4. 理想运放工作在非线性区的两个特点 u+ < u –时, uo= –UOmax 1)u+ > u–时， uo = Uomax 2)i+ i–  0 (虚断)
