  1. LED业务简介 产品篇 厦门信宏系统科技有限公司

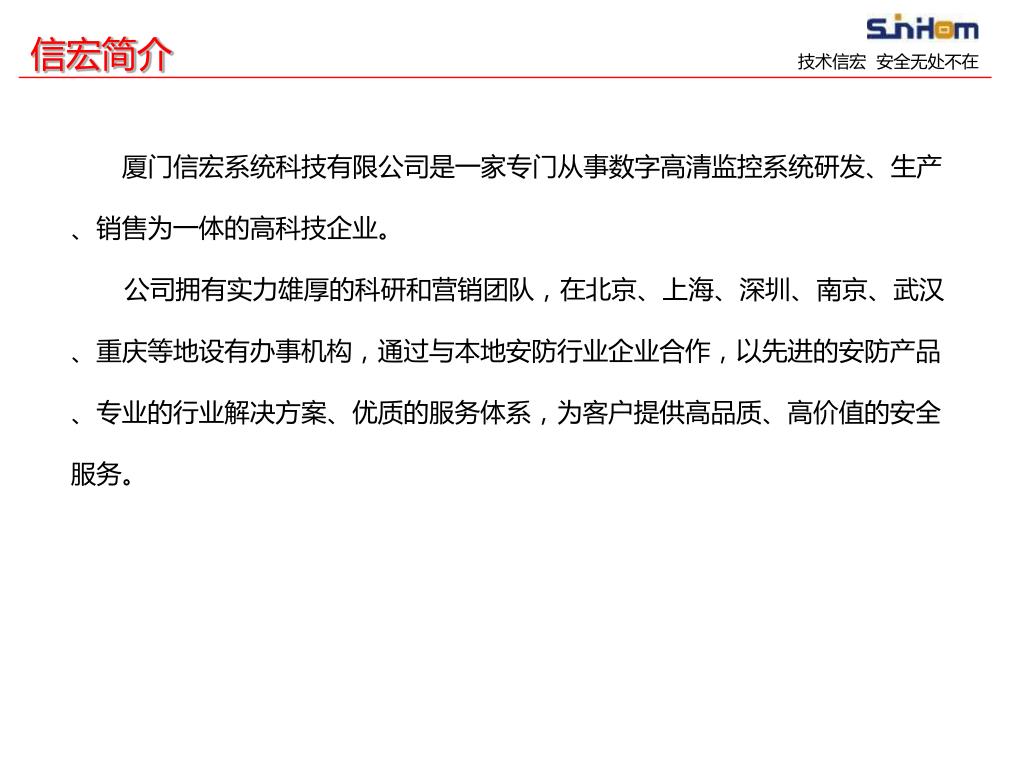

  2. 信宏简介 厦门信宏系统科技有限公司是一家专门从事数字高清监控系统研发、生产、销售为一体的高科技企业。 公司拥有实力雄厚的科研和营销团队，在北京、上海、深圳、南京、武汉、重庆等地设有办事机构，通过与本地安防行业企业合作，以先进的安防产品、专业的行业解决方案、优质的服务体系，为客户提供高品质、高价值的安全服务。

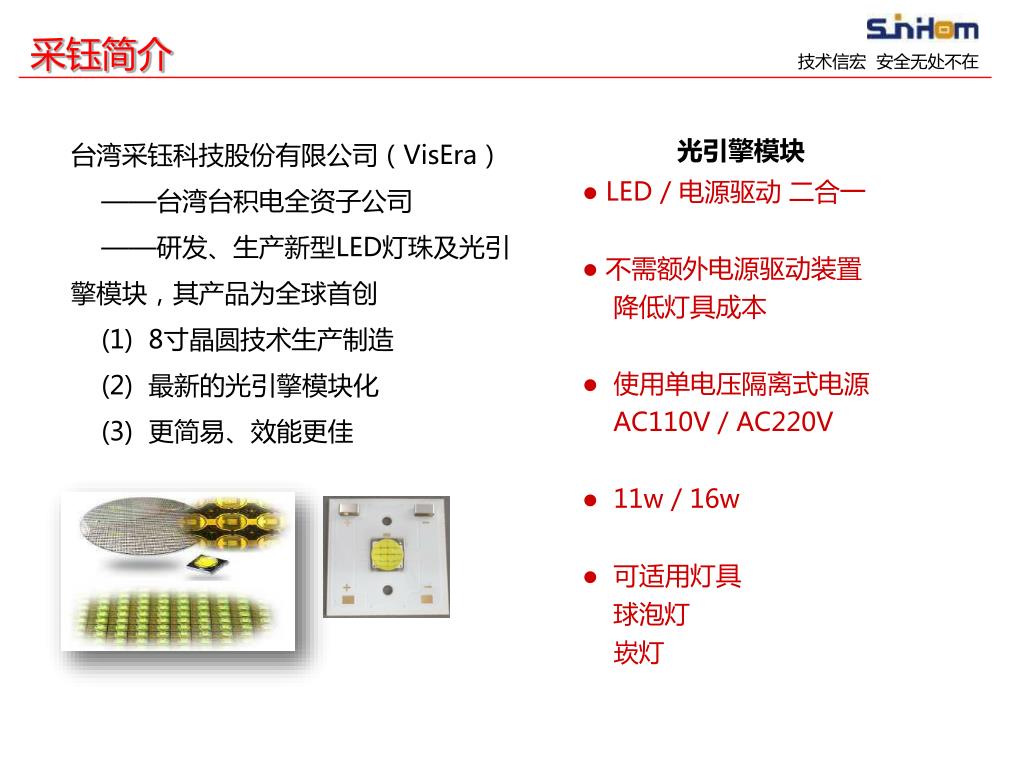

  3. 采钰简介 光引擎模块 • LED / 电源驱动 二合一 • 不需额外电源驱动装置 降低灯具成本 • 使用单电压隔离式电源 • AC110V / AC220V • 11w / 16w • 可适用灯具 球泡灯 崁灯 台湾采钰科技股份有限公司（VisEra） ——台湾台积电全资子公司 ——研发、生产新型LED灯珠及光引擎模块，其产品为全球首创 (1) 8寸晶圆技术生产制造 (2) 最新的光引擎模块化 (3) 更简易、效能更佳

  4. 目 录 采钰LED灯珠篇 采钰光引擎篇

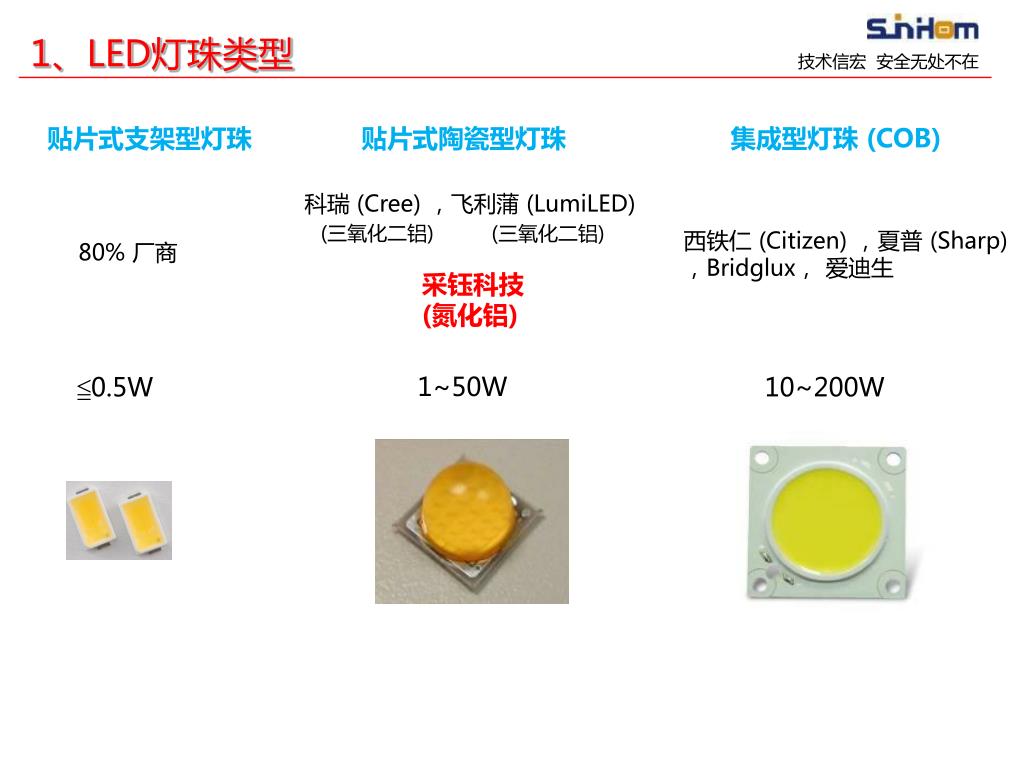

  5. 1、LED灯珠类型 贴片式支架型灯珠 贴片式陶瓷型灯珠 集成型灯珠 (COB) 科瑞 (Cree) ，飞利蒲 (LumiLED) (三氧化二铝) (三氧化二铝) 西铁仁 (Citizen) ，夏普 (Sharp) ，Bridglux， 爱迪生 80% 厂商 采钰科技 (氮化铝) 1~50W ≦0.5W 10~200W

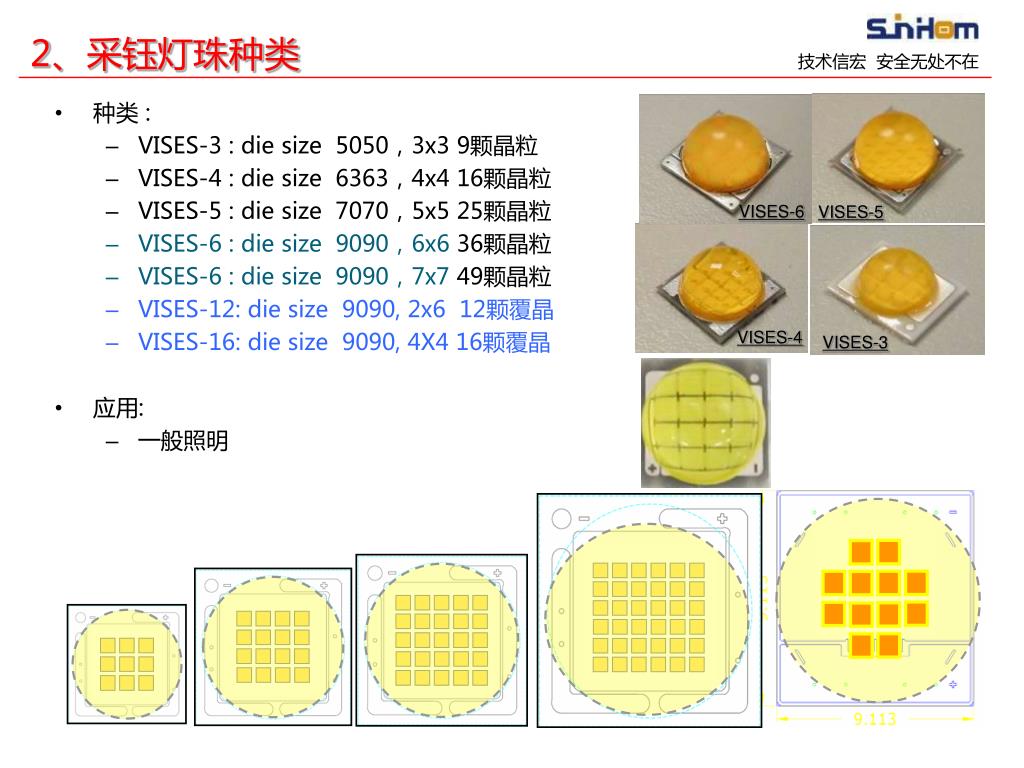

  6. VISES-6 VISES-5 VISES-4 VISES-3 2、采钰灯珠种类 • 种类 : • VISES-3 : die size 5050，3x3 9颗晶粒 • VISES-4 : die size 6363，4x4 16颗晶粒 • VISES-5 : die size 7070，5x5 25颗晶粒 • VISES-6 : die size 9090，6x6 36颗晶粒 • VISES-6 : die size 9090，7x7 49颗晶粒 • VISES-12: die size 9090, 2x6 12颗覆晶 • VISES-16: die size 9090, 4X4 16颗覆晶 • 应用: • 一般照明

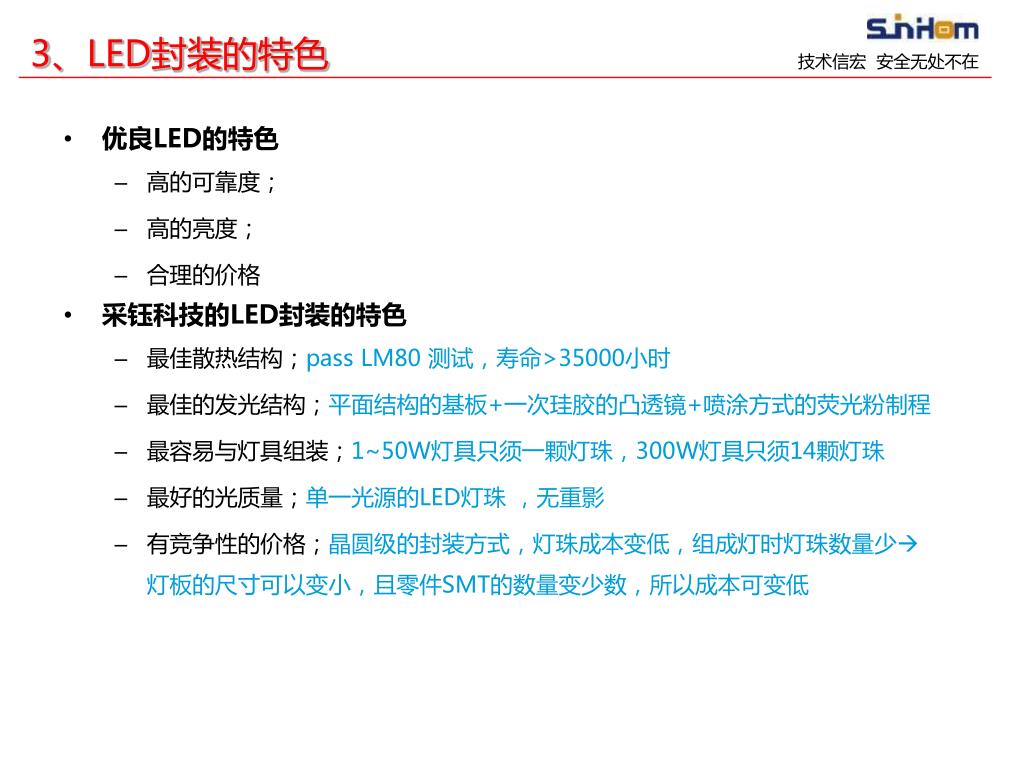

  7. 3、LED封装的特色 • 优良LED的特色 • 高的可靠度； • 高的亮度； • 合理的价格 • 采钰科技的LED封装的特色 • 最佳散热结构；pass LM80 测试，寿命>35000小时 • 最佳的发光结构；平面结构的基板+一次珪胶的凸透镜+喷涂方式的荧光粉制程 • 最容易与灯具组装；1~50W灯具只须一颗灯珠，300W灯具只须14颗灯珠 • 最好的光质量；单一光源的LED灯珠 ，无重影 • 有竞争性的价格；晶圆级的封装方式，灯珠成本变低，组成灯时灯珠数量少灯板的尺寸可以变小，且零件SMT的数量变少数，所以成本可变低

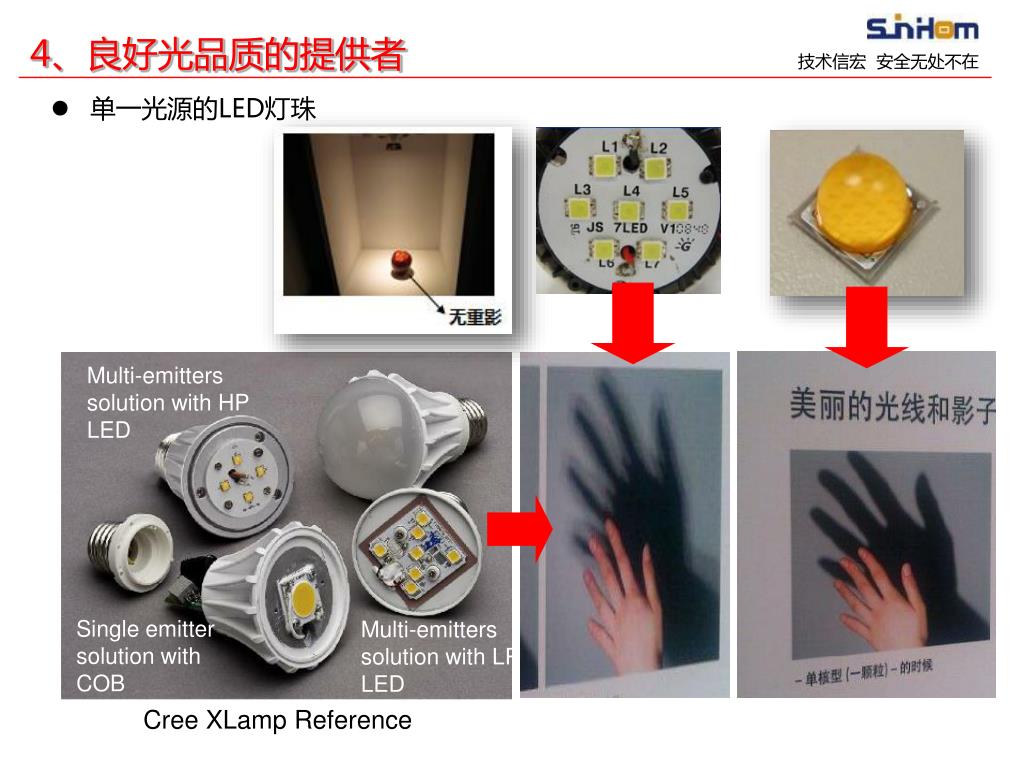

  8. Multi-emitters solution with HP LED Single emitter solution with COB Multi-emitters solution with LP LED Cree XLamp Reference 4、良好光品质的提供者 • 单一光源的LED灯珠

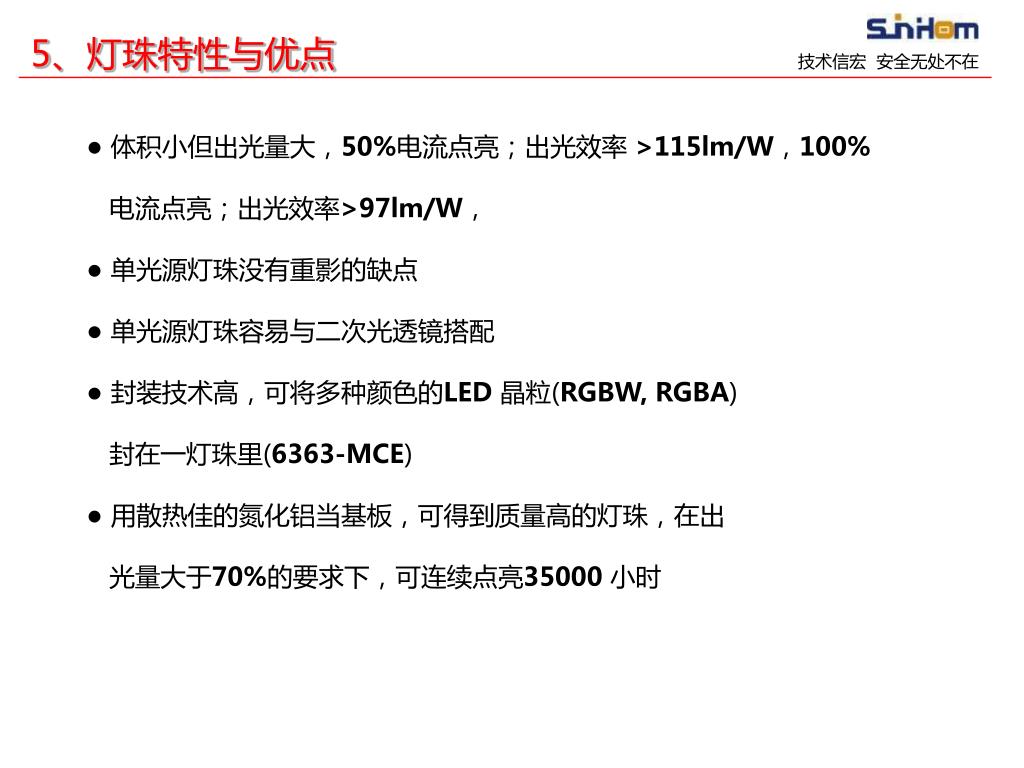

  9. 5、灯珠特性与优点 ● 体积小但出光量大，50%电流点亮；出光效率 >115lm/W，100% 电流点亮；出光效率>97lm/W， ● 单光源灯珠没有重影的缺点 ● 单光源灯珠容易与二次光透镜搭配 ● 封装技术高，可将多种颜色的LED 晶粒(RGBW, RGBA) 封在一灯珠里(6363-MCE) ● 用散热佳的氮化铝当基板，可得到质量高的灯珠，在出 光量大于70%的要求下，可连续点亮35000小时

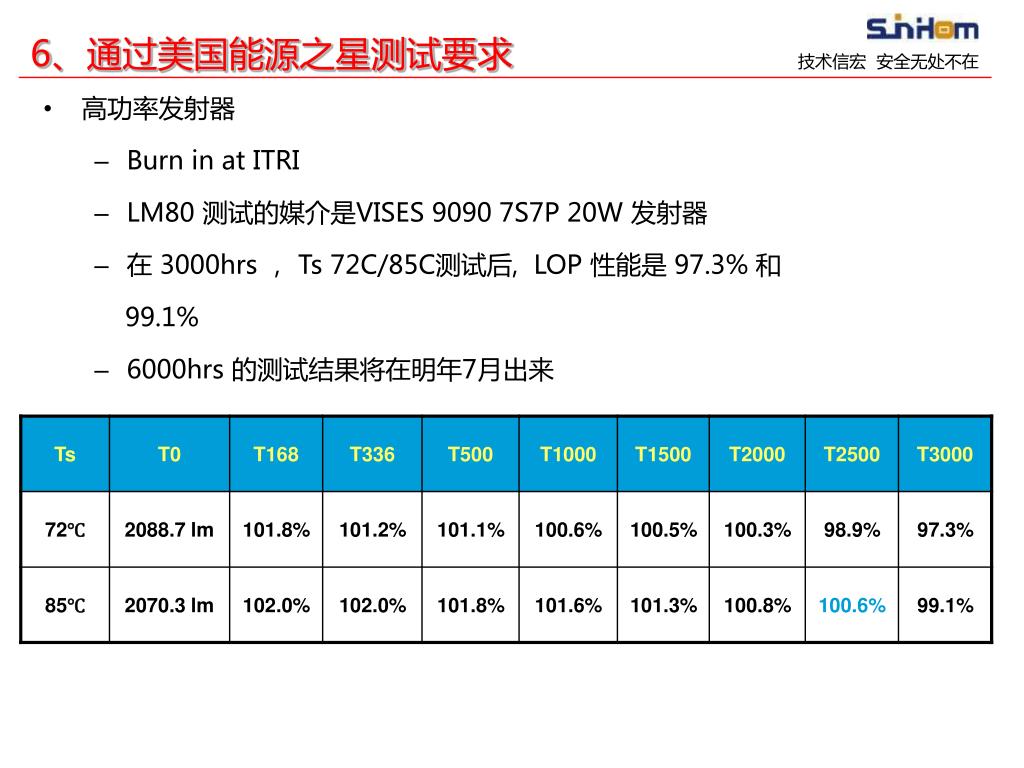

  10. 6、通过美国能源之星测试要求 • 高功率发射器 • Burn in at ITRI • LM80 测试的媒介是VISES 9090 7S7P 20W 发射器 • 在 3000hrs ， Ts 72C/85C测试后, LOP 性能是 97.3% 和 99.1% • 6000hrs 的测试结果将在明年7月出来

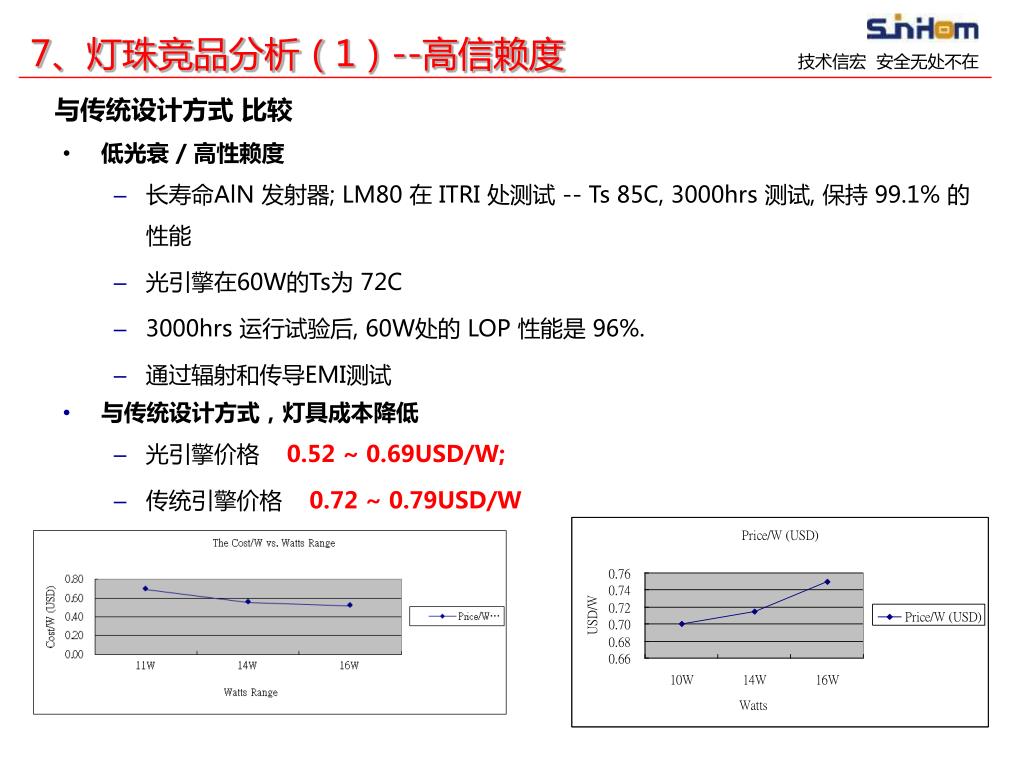

  11. 7、灯珠竞品分析（1）--高信赖度 与传统设计方式 比较 • 低光衰 / 高性赖度 • 长寿命AlN 发射器; LM80 在 ITRI 处测试 -- Ts 85C, 3000hrs 测试, 保持 99.1% 的性能 • 光引擎在60W的Ts为 72C • 3000hrs 运行试验后, 60W处的 LOP 性能是 96%. • 通过辐射和传导EMI测试 • 与传统设计方式，灯具成本降低 • 光引擎价格 0.52 ~ 0.69USD/W; • 传统引擎价格 0.72 ~ 0.79USD/W

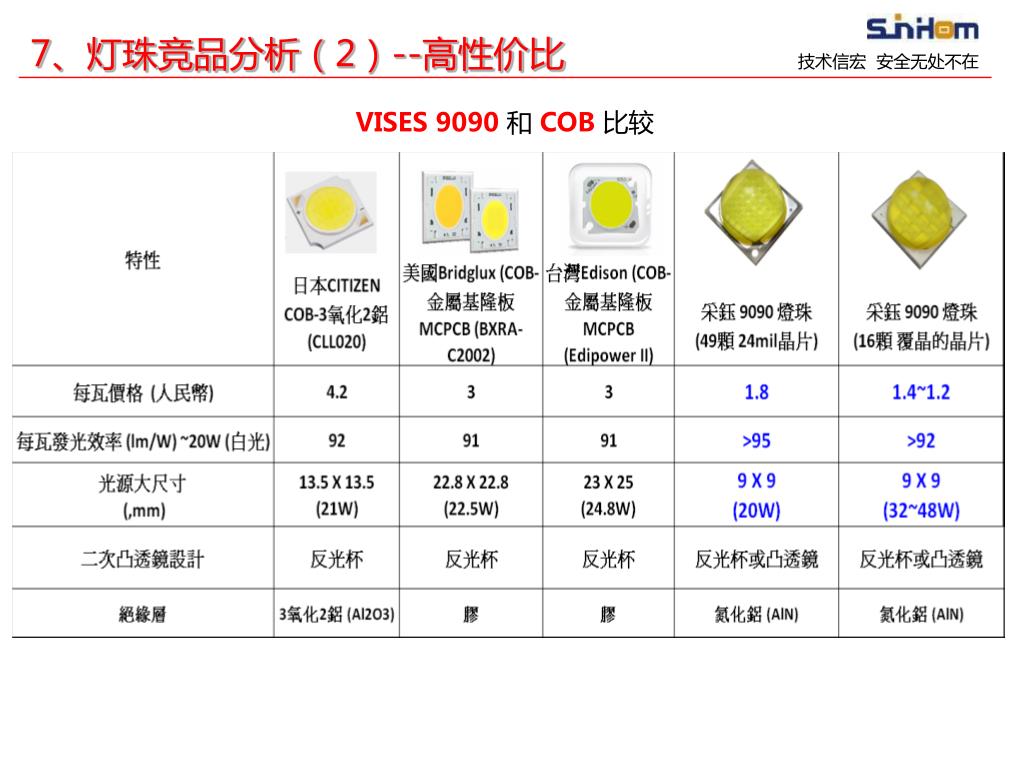

  12. 7、灯珠竞品分析（2）--高性价比 VISES 9090和 COB比较

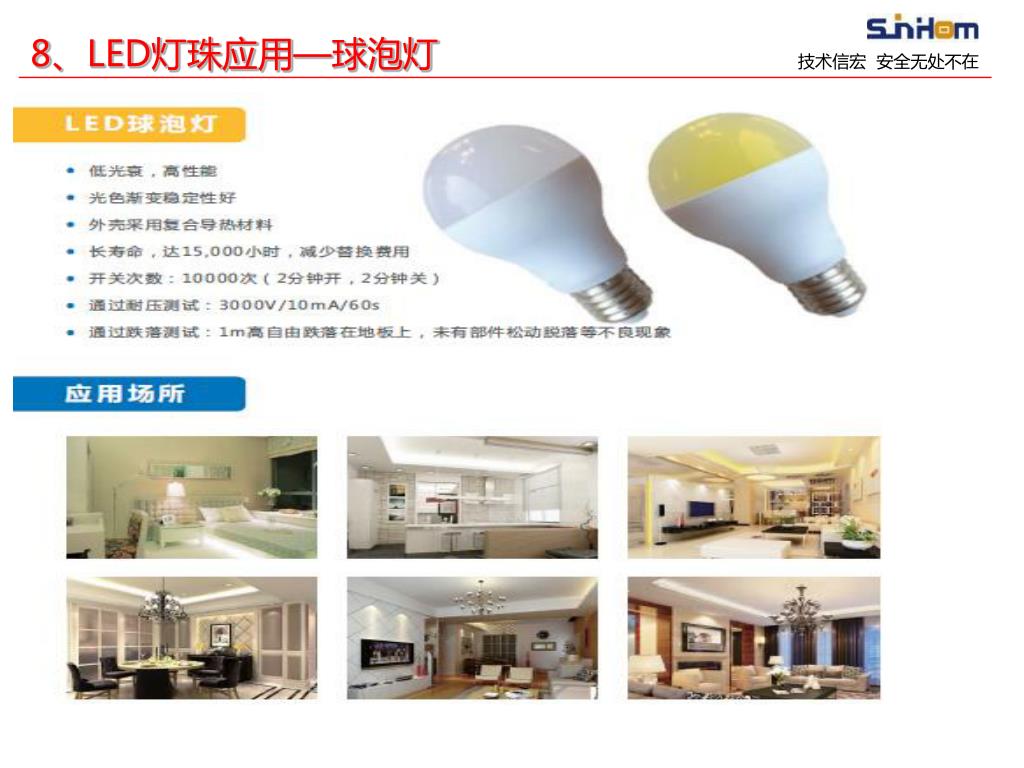

  13. 8、LED灯珠应用—球泡灯

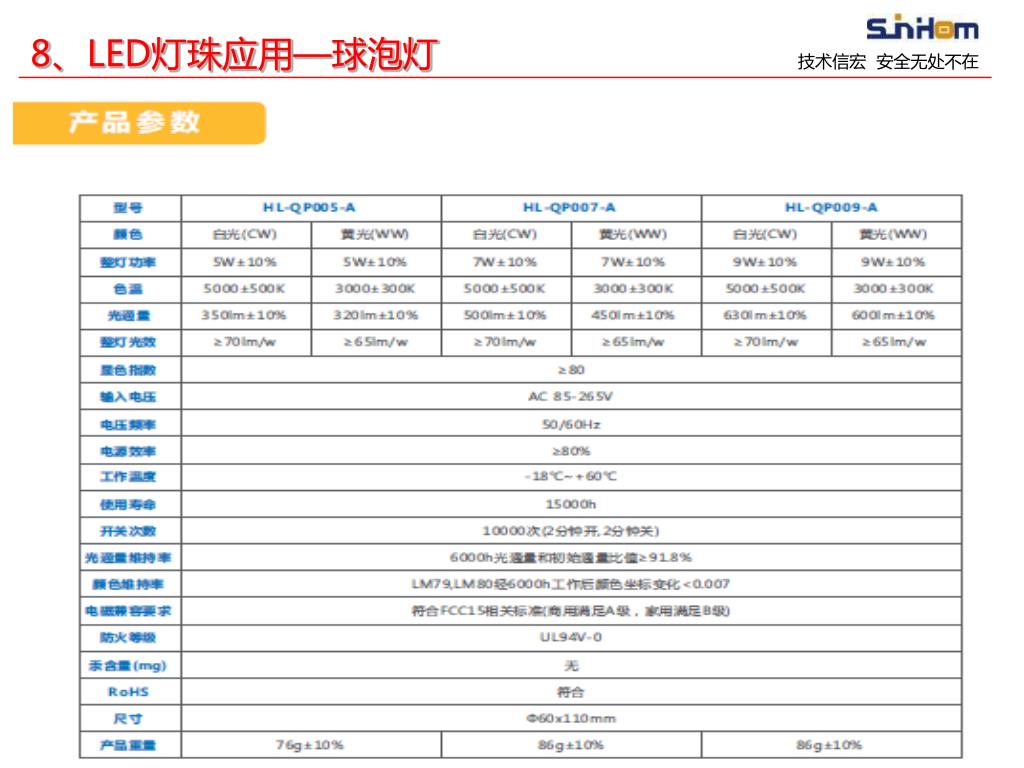

  14. 8、LED灯珠应用—球泡灯

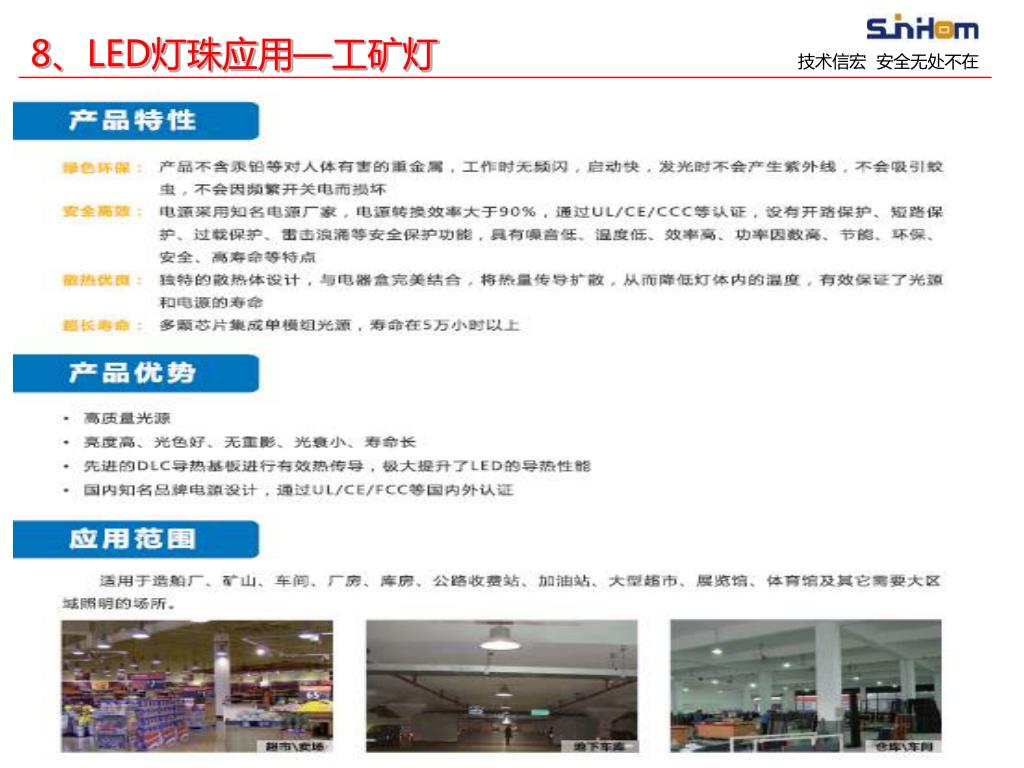

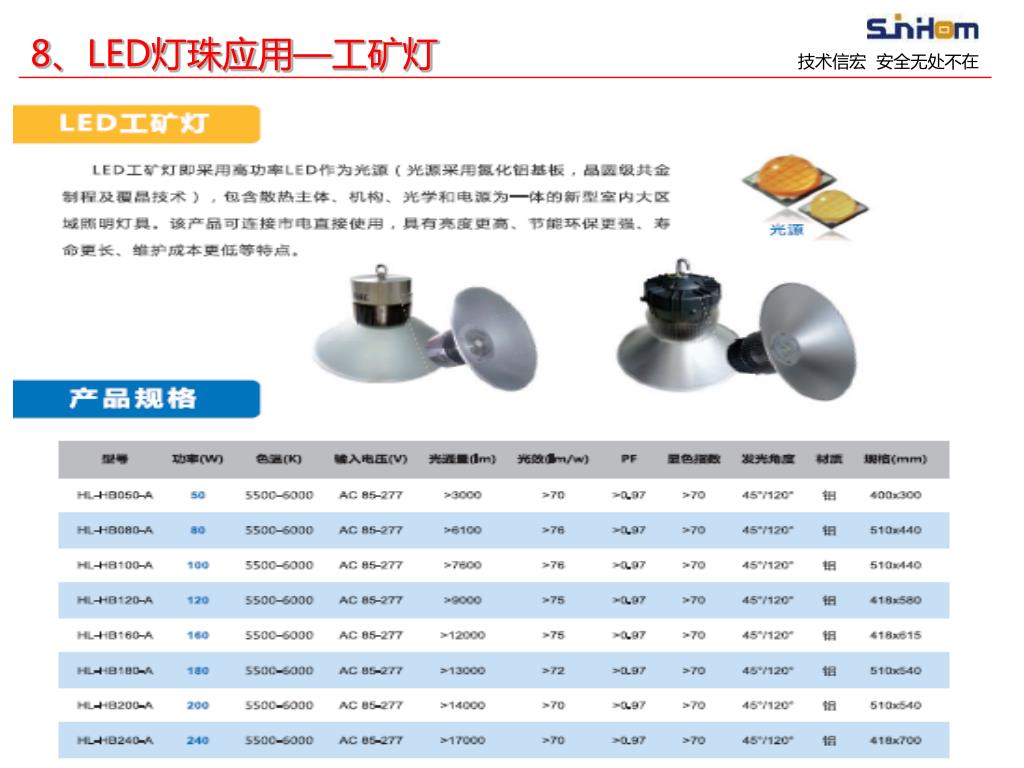

  15. 8、LED灯珠应用—工矿灯

  16. 8、LED灯珠应用—工矿灯

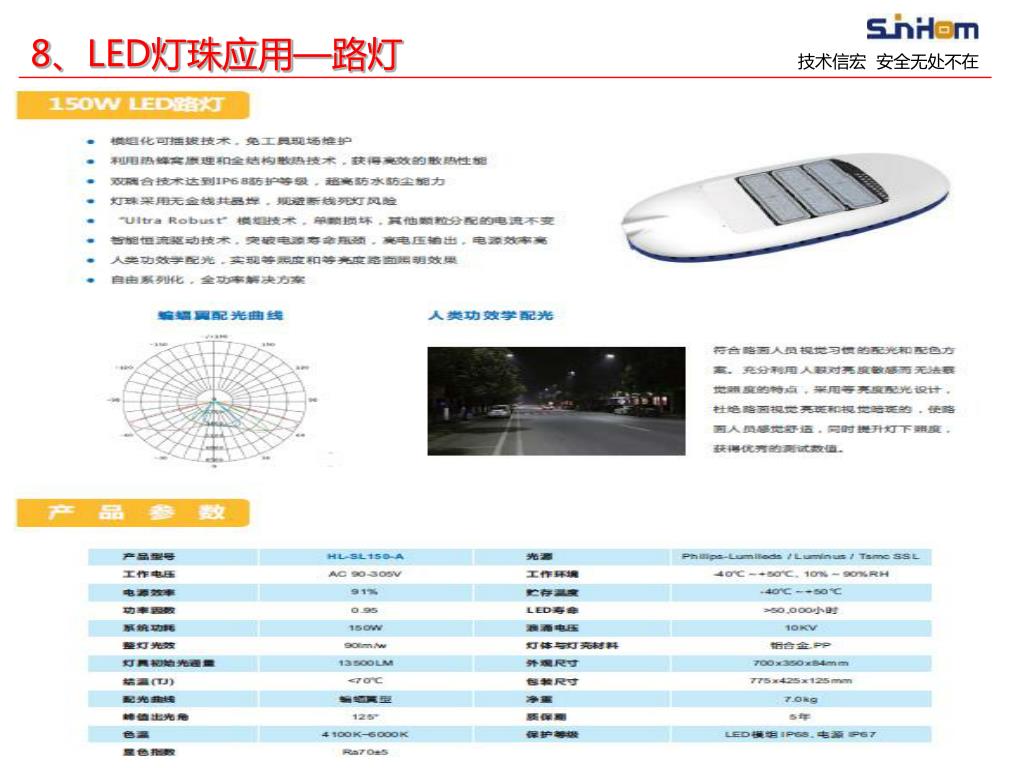

  17. 8、LED灯珠应用—路灯

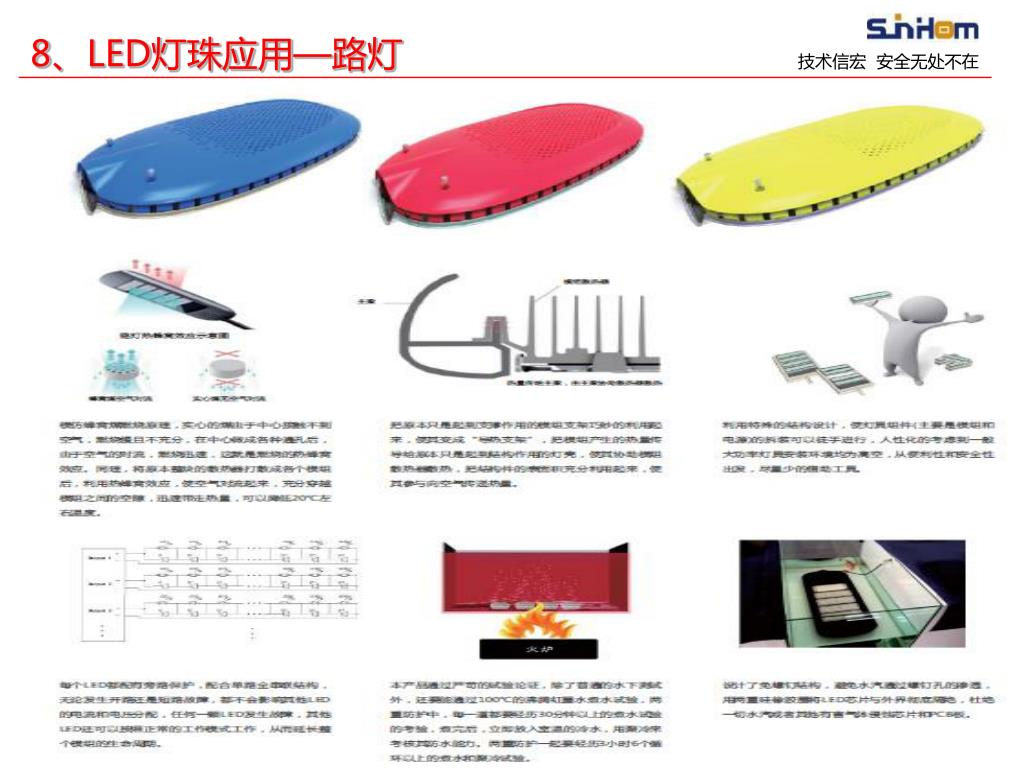

  18. 8、LED灯珠应用—路灯

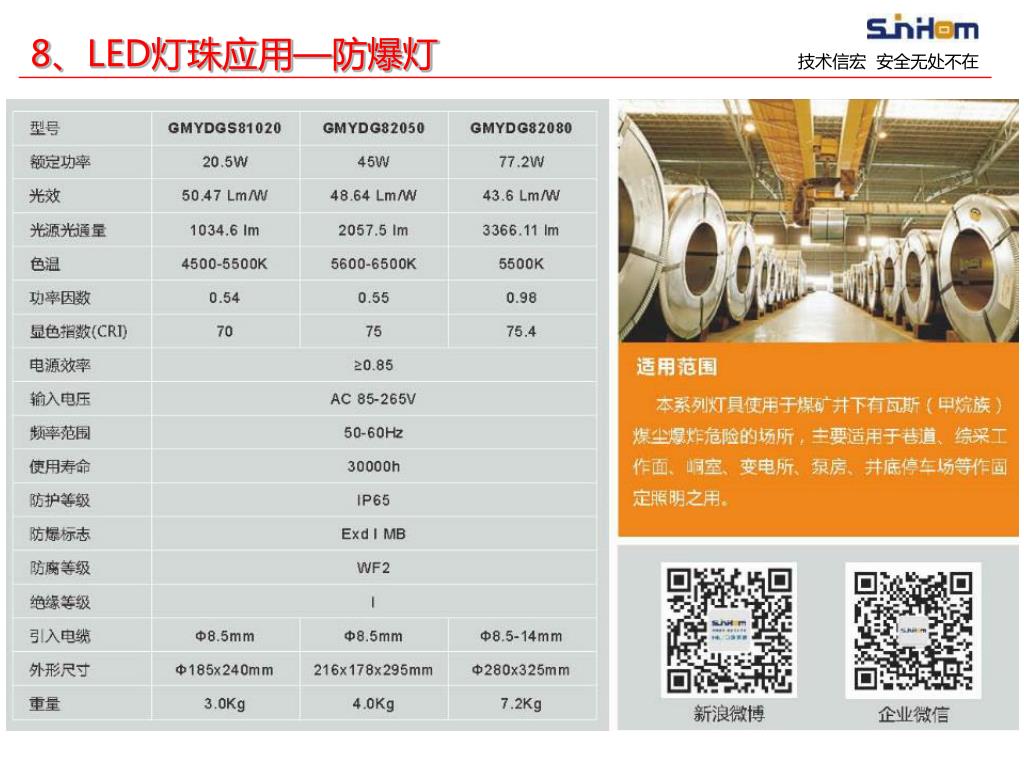

  19. 8、LED灯珠应用—防爆灯

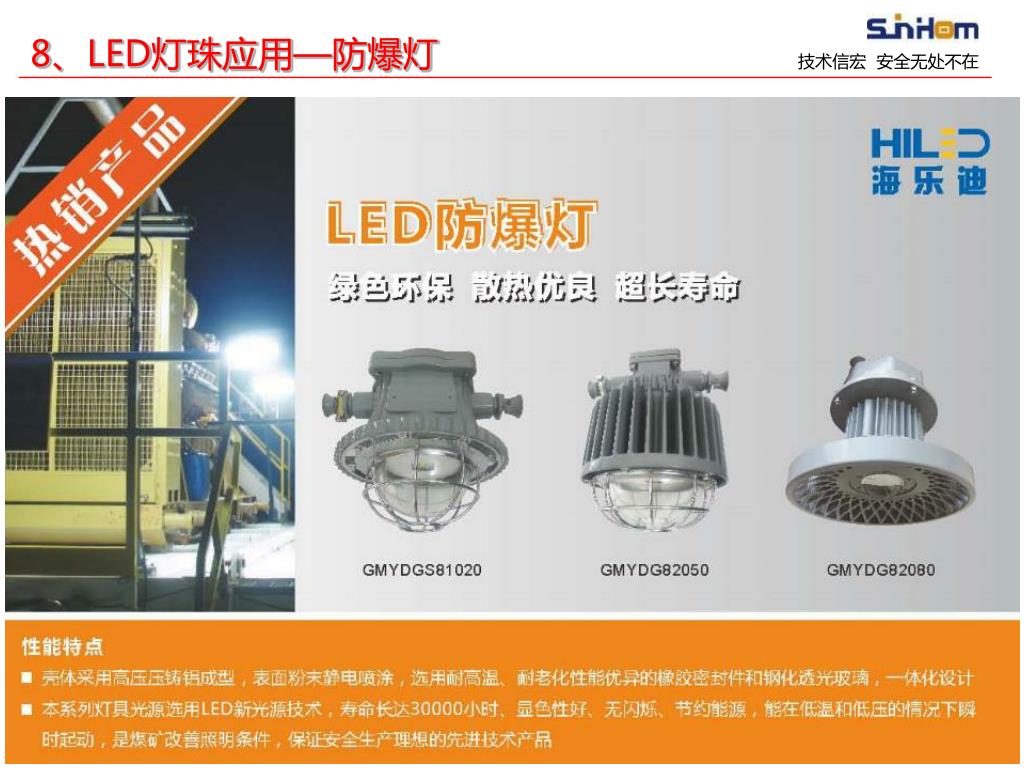

  20. 8、LED灯珠应用—防爆灯

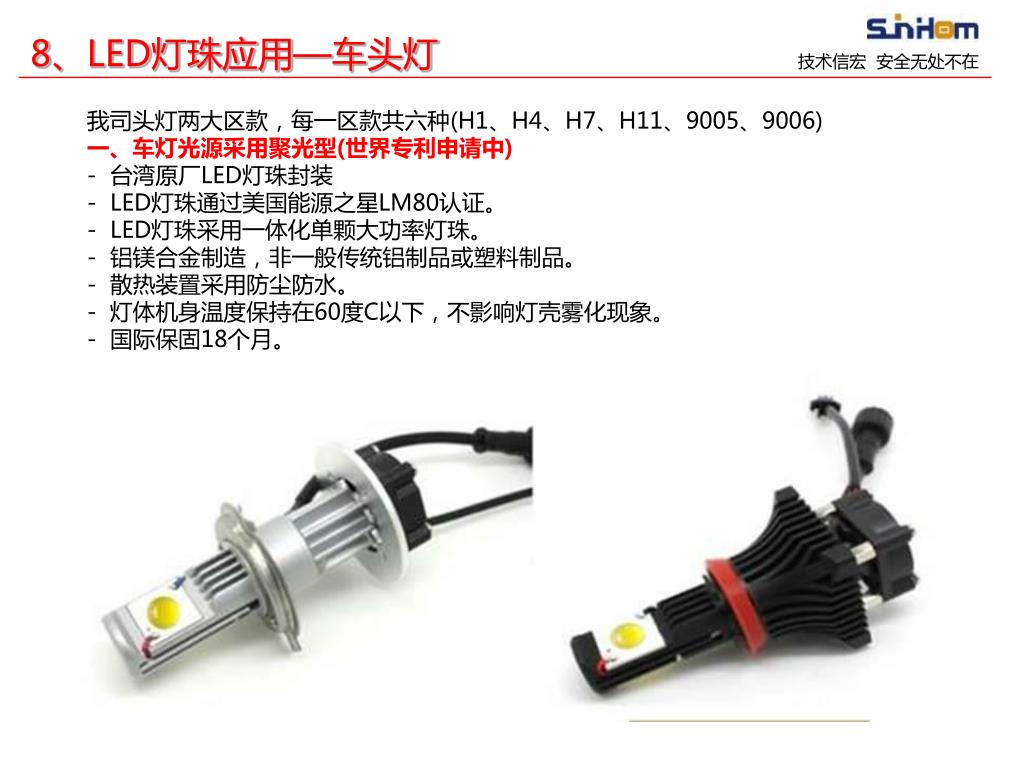

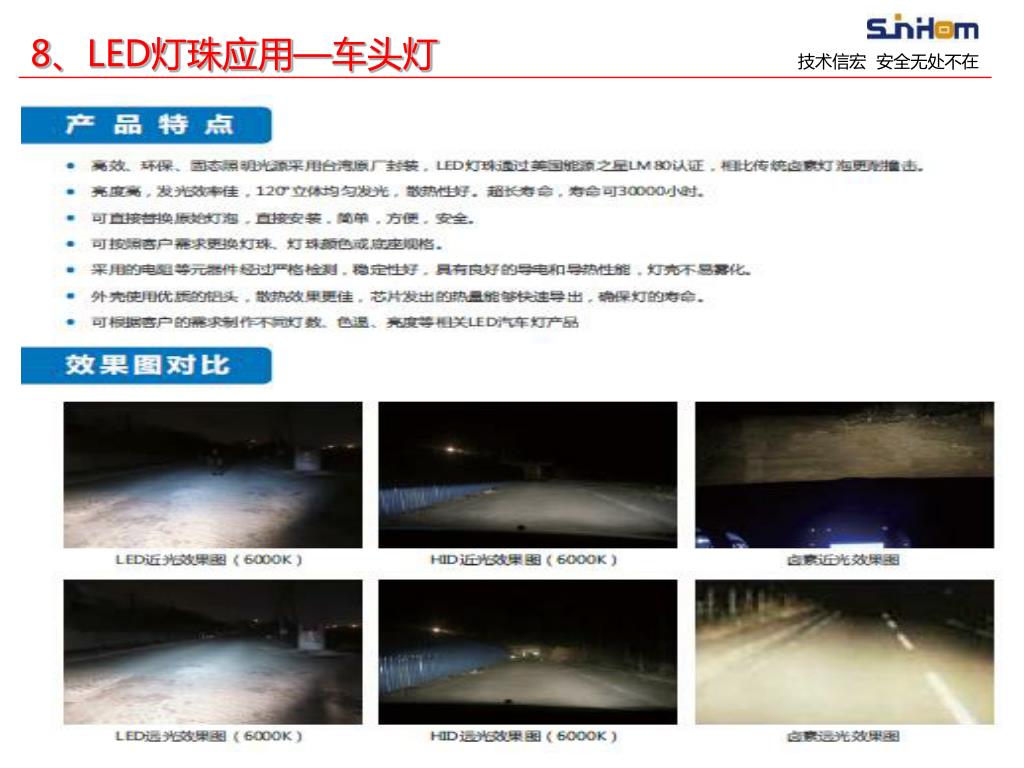

  21. 8、LED灯珠应用—车头灯 我司头灯两大区款，每一区款共六种(H1、H4、H7、H11、9005、9006) 一、车灯光源采用聚光型(世界专利申请中) - 台湾原厂LED灯珠封装 - LED灯珠通过美国能源之星LM80认证。 - LED灯珠采用一体化单颗大功率灯珠。 - 铝镁合金制造，非一般传统铝制品或塑料制品。 - 散热装置采用防尘防水。 - 灯体机身温度保持在60度C以下，不影响灯壳雾化现象。 - 国际保固18个月。

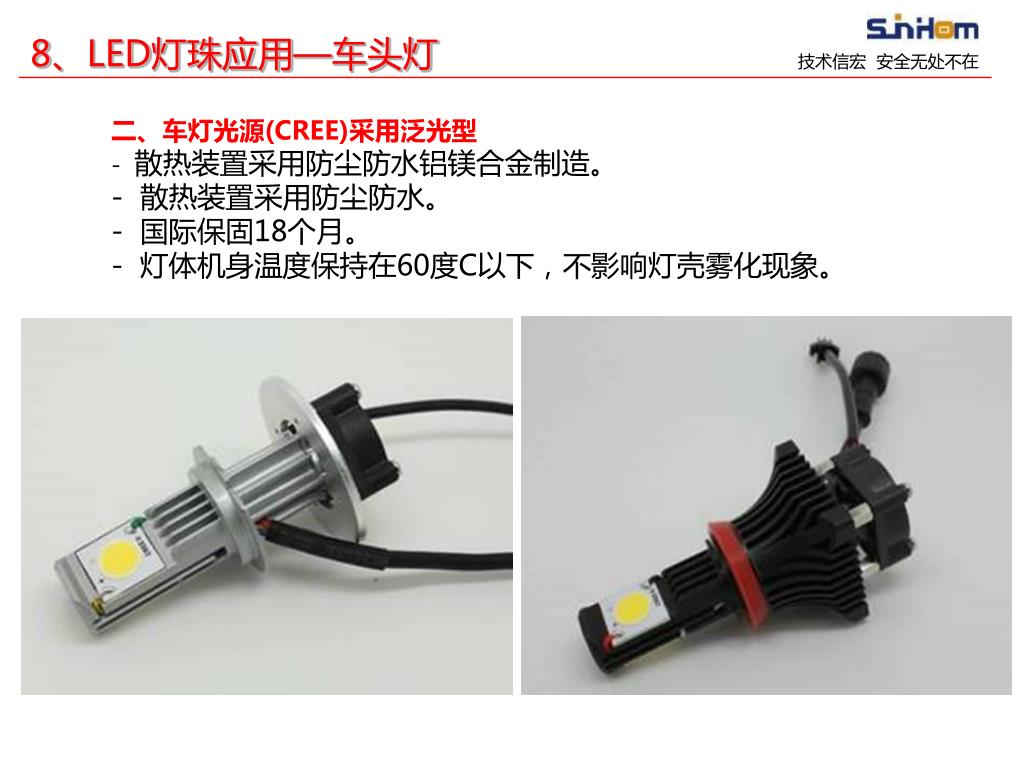

  22. 8、LED灯珠应用—车头灯 二、车灯光源(CREE)采用泛光型 - 散热装置采用防尘防水铝镁合金制造。 - 散热装置采用防尘防水。 - 国际保固18个月。 - 灯体机身温度保持在60度C以下，不影响灯壳雾化现象。

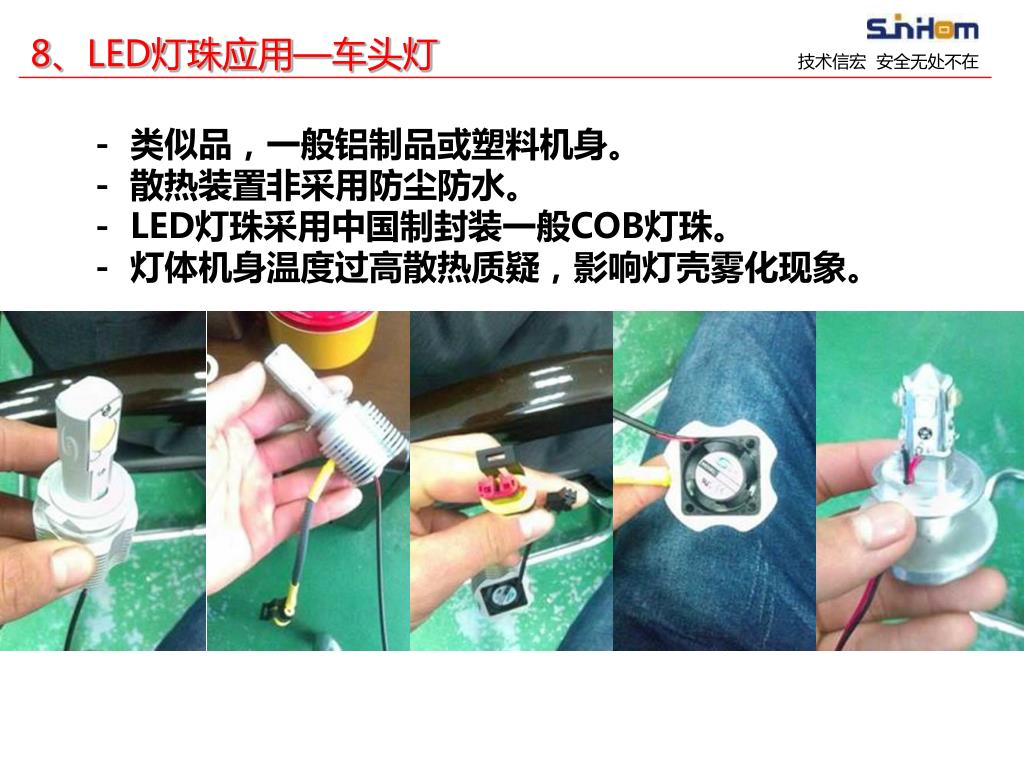

  23. 8、LED灯珠应用—车头灯 - 类似品，一般铝制品或塑料机身。 - 散热装置非采用防尘防水。 - LED灯珠采用中国制封装一般COB灯珠。 - 灯体机身温度过高散热质疑，影响灯壳雾化现象。

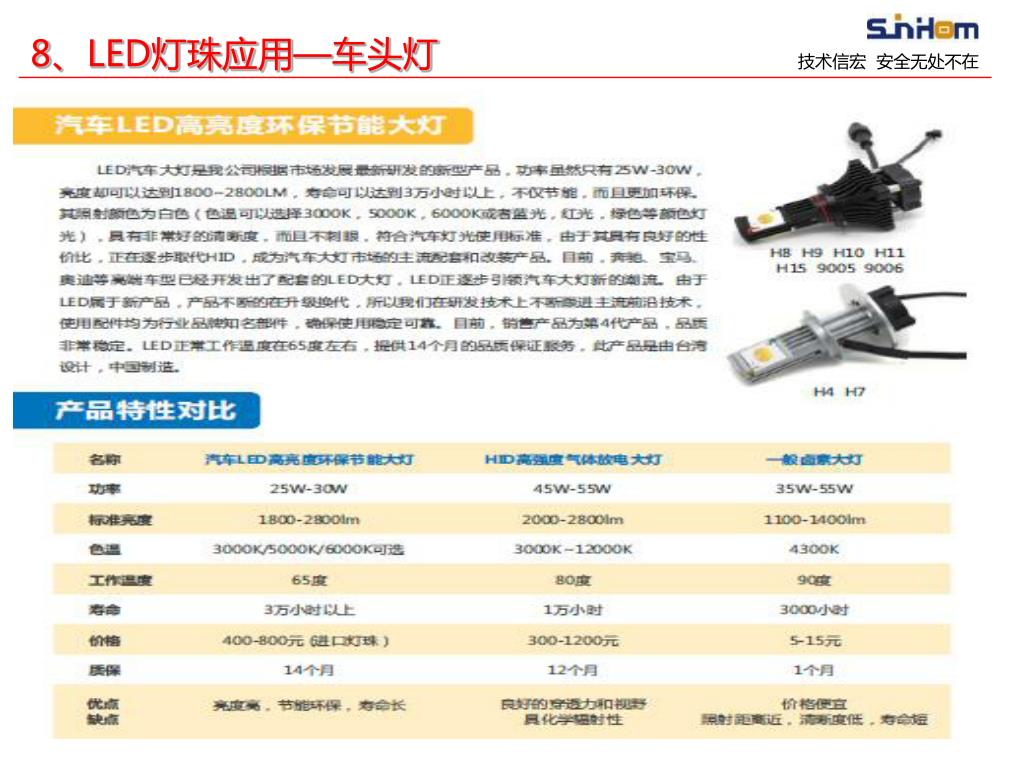

  24. 8、LED灯珠应用—车头灯

  25. 8、LED灯珠应用—车头灯

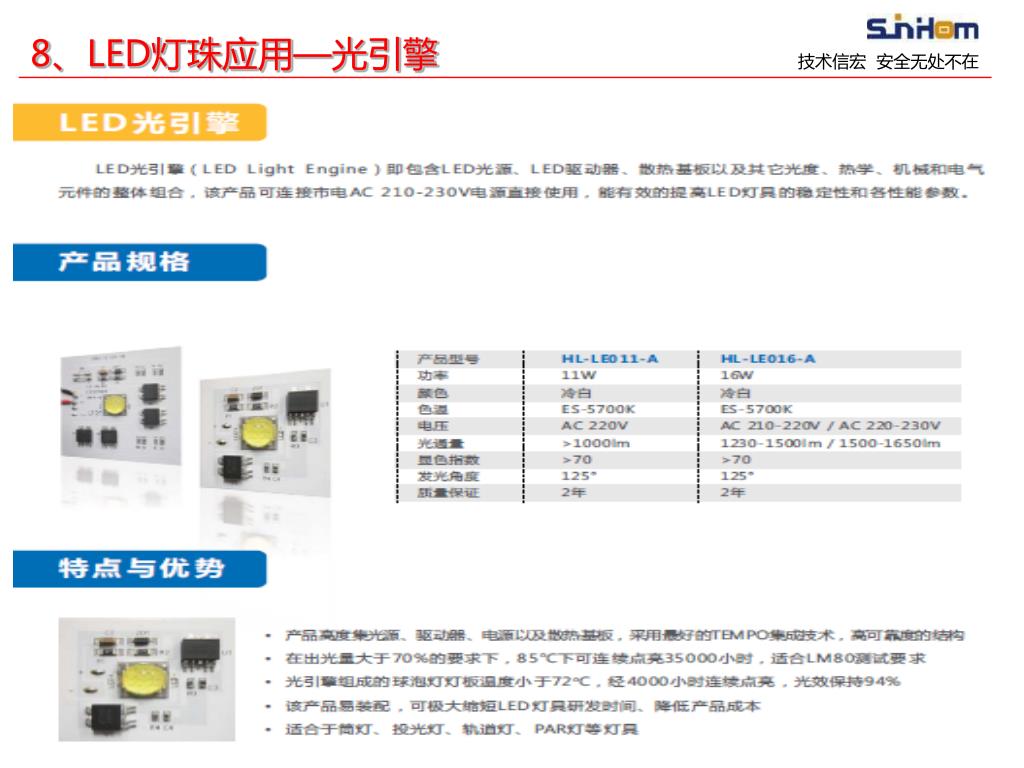

  26. 8、LED灯珠应用—光引擎

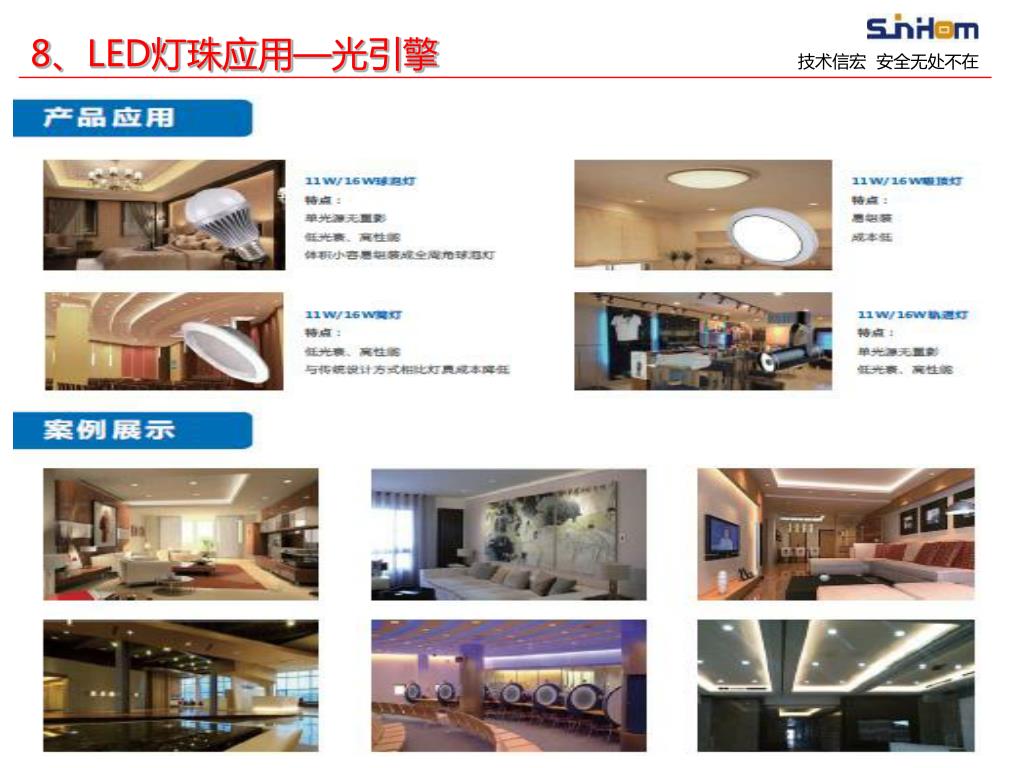

  27. 8、LED灯珠应用—光引擎

  28. 目 录 采钰LED灯珠篇 采钰光引擎篇

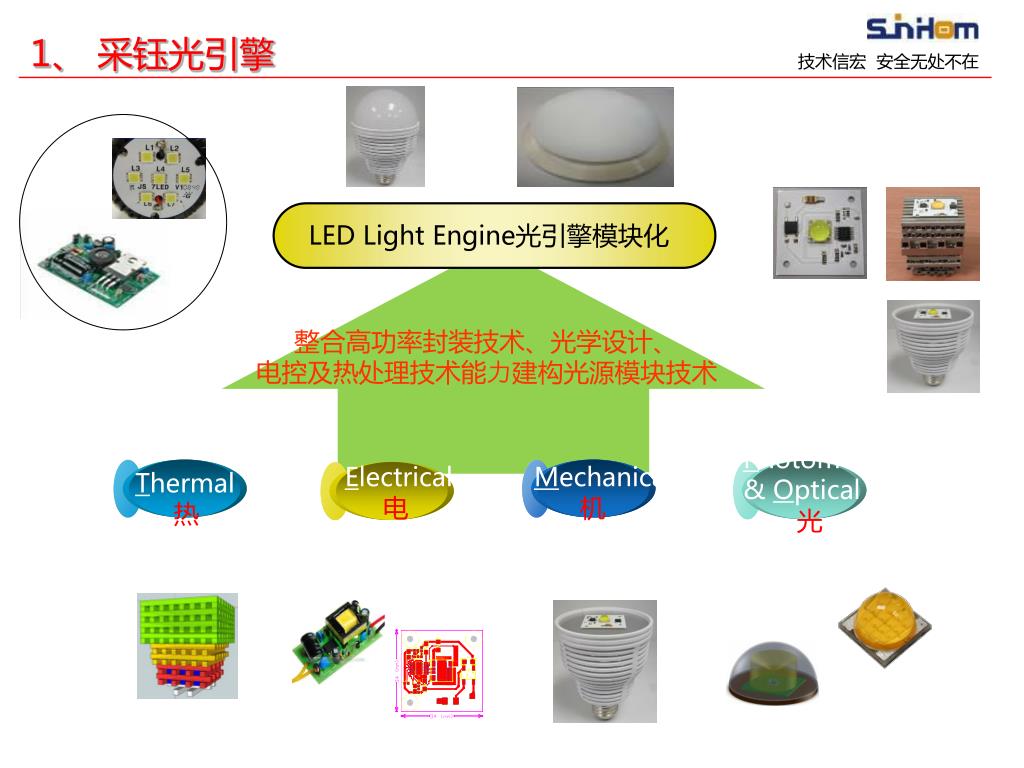

  29. 1、采钰光引擎 LED Light Engine光引擎模块化 整合高功率封装技术、光学设计、 电控及热处理技术能力建构光源模块技术 Photometric & Optical 光 Electrical 电 Mechanical 机 Thermal 热

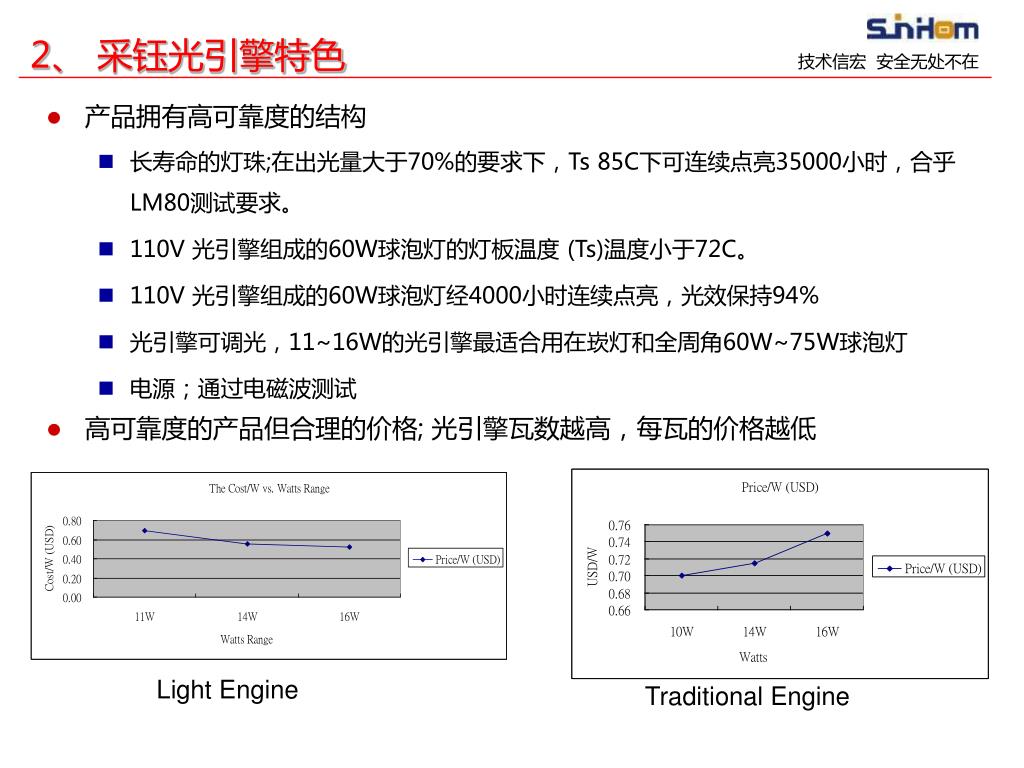

  30. 2、采钰光引擎特色 • 产品拥有高可靠度的结构 • 长寿命的灯珠;在出光量大于70%的要求下，Ts 85C下可连续点亮35000小时，合乎LM80测试要求。 • 110V 光引擎组成的60W球泡灯的灯板温度 (Ts)温度小于72C。 • 110V 光引擎组成的60W球泡灯经4000小时连续点亮，光效保持94% • 光引擎可调光，11~16W的光引擎最适合用在崁灯和全周角60W~75W球泡灯 • 电源；通过电磁波测试 • 高可靠度的产品但合理的价格; 光引擎瓦数越高，每瓦的价格越低 Light Engine Traditional Engine

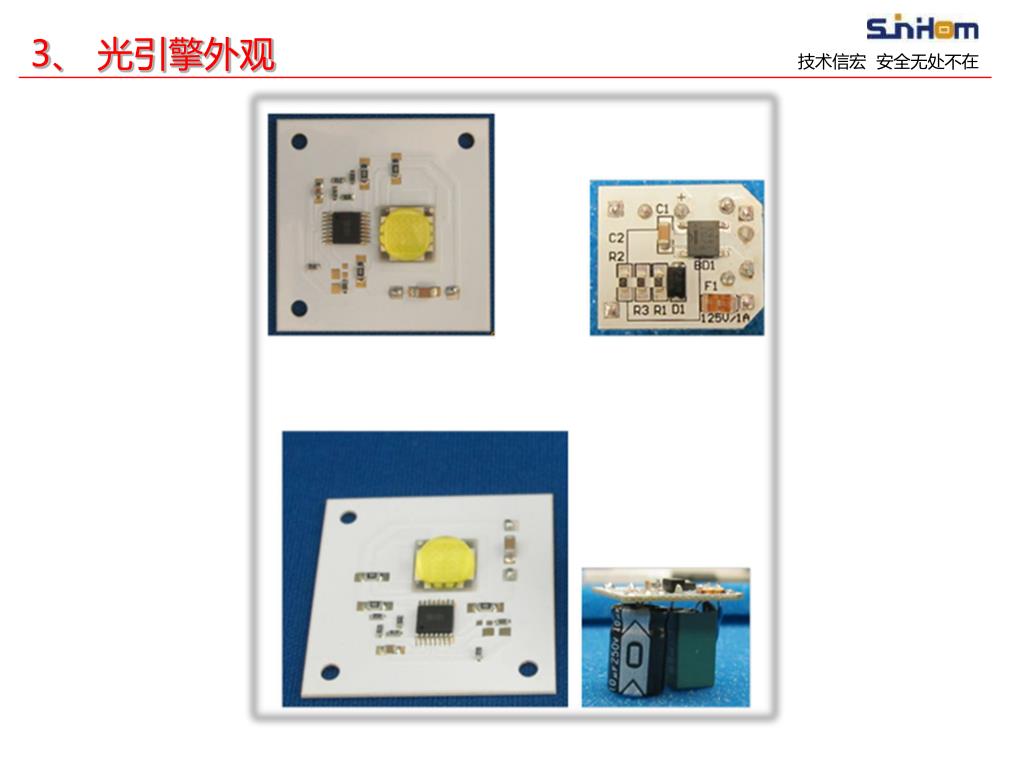

  31. 3、光引擎外观

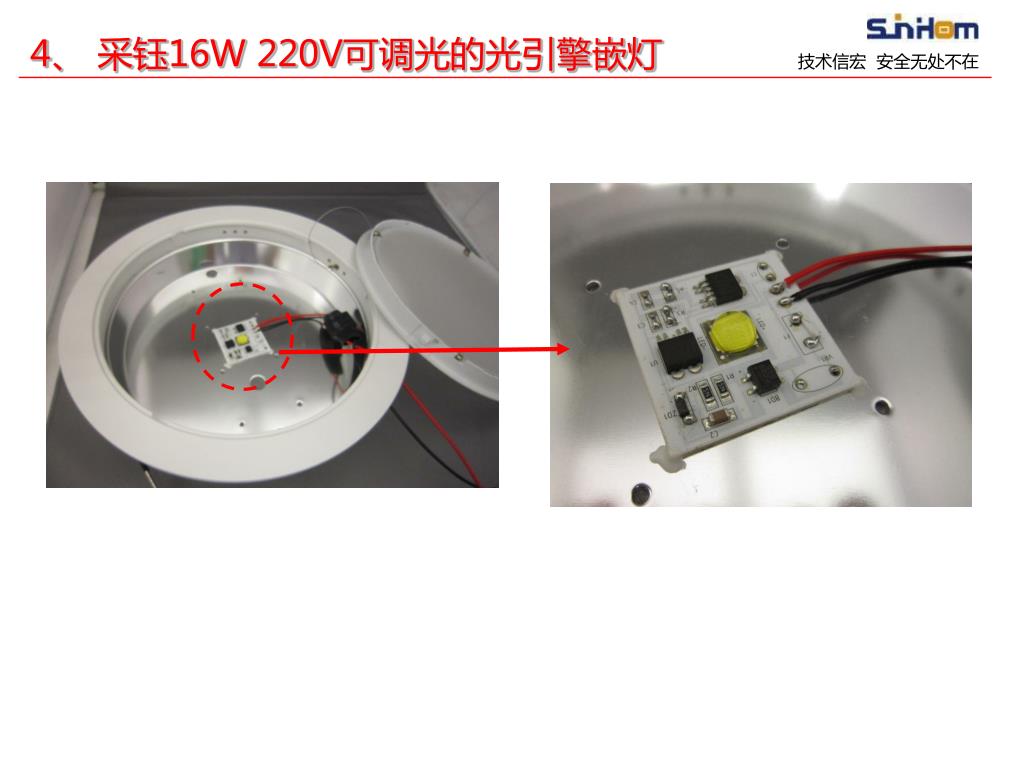

  32. 4、采钰16W 220V可调光的光引擎嵌灯

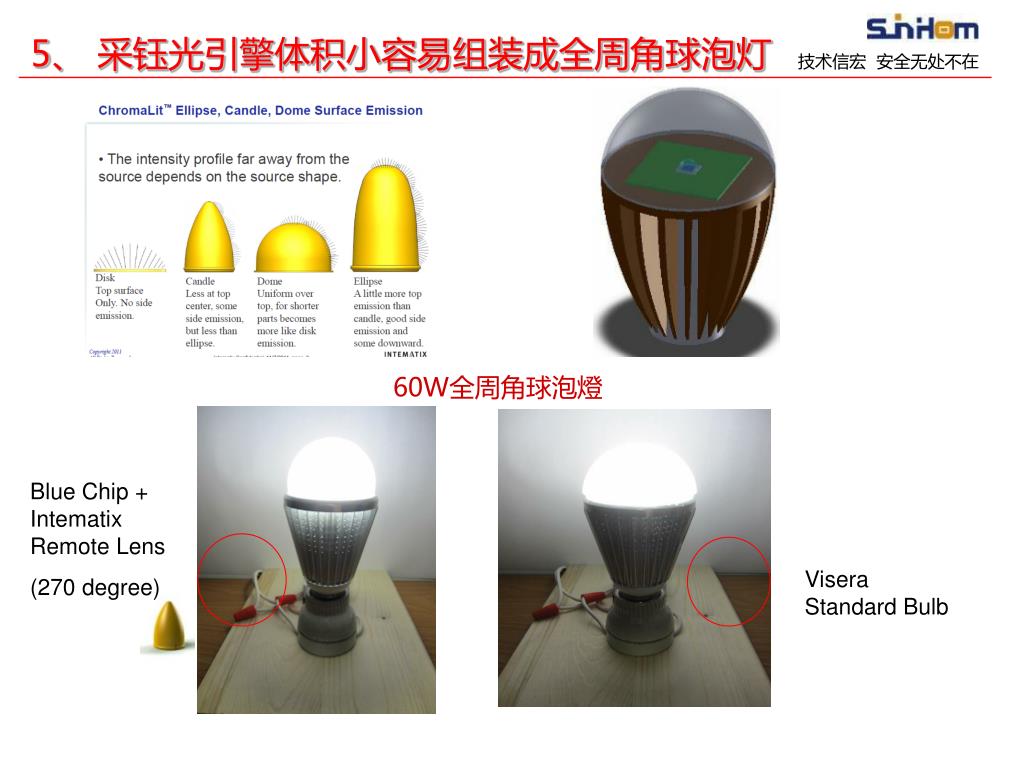

  33. Visera Standard Bulb 5、采钰光引擎体积小容易组装成全周角球泡灯 60W全周角球泡燈 Blue Chip + Intematix Remote Lens (270 degree)

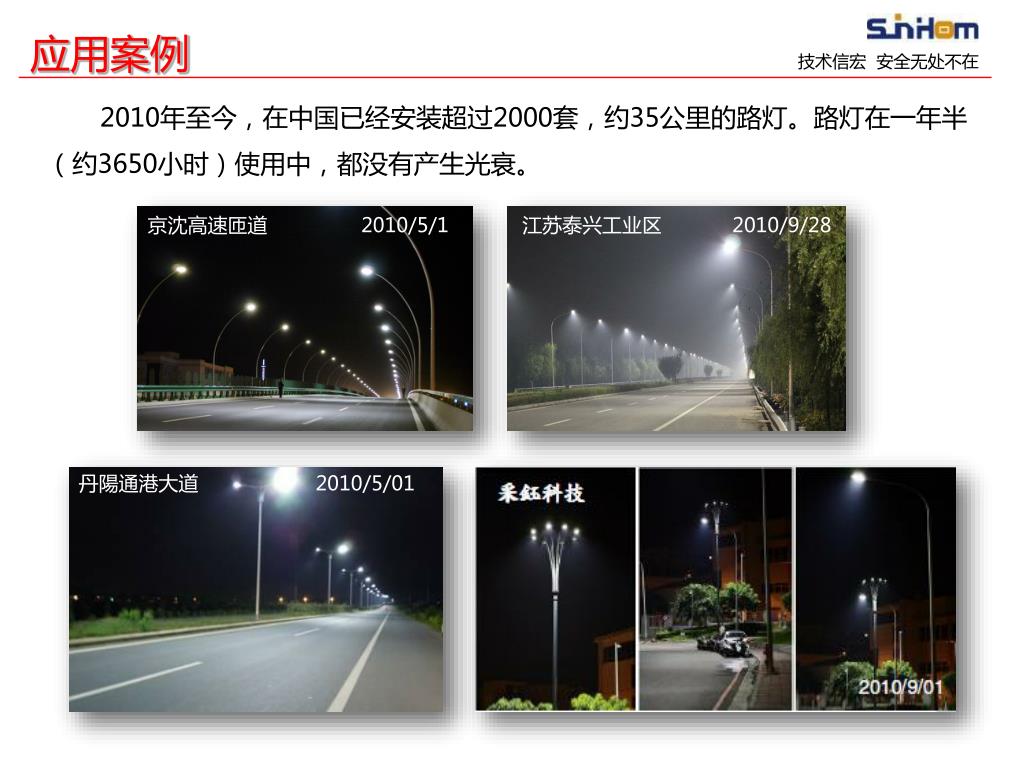

  34. 应用案例 2010年至今，在中国已经安装超过2000套，约35公里的路灯。路灯在一年半（约3650小时）使用中，都没有产生光衰。 京沈高速匝道 2010/5/1 江苏泰兴工业区 2010/9/28 丹陽通港大道 2010/5/01

  35. THANK YOU!!
