第九讲 (第五章2、3节) 圆端形桥墩图的绘制
目标 • 钢筋混凝土梁梗的钢筋布置图 • 钢筋混凝土构件结构图
第五章 第二节 钢筋混凝土梁梗的钢筋布置图
步骤1 • 1.单击工具栏上的“新建”按钮,打开“创建新图形”对话框,新建一个图形文件,并保存为:钢筋混凝土梁梗的钢筋布置图.dwg。 • 2.画主筋。 • (1)画主筋N1。使用直线命令(line)、圆弧命令(arc)、镜像命令(mirror)。
步骤2 • 命令: _line 指定第一点:任意拾取点A • 指定下一点或 [放弃(U)]: @0,85 • 指定下一点或 [放弃(U)]: @200,0(绘点B) • 指定下一点或 [闭合(C)/放弃(U)]: • 命令: _arc 指定圆弧的起点或 [圆心(C)]: <对象捕捉 开>捕捉B点 • 指定圆弧的第二个点或 [圆心(C)/端点(E)]: c • 指定圆弧的圆心: @200<-90(输入圆心坐标) • 指定圆弧的端点或 [角度(A)/弦长(L)]: a • 指定包含角: -45(绘制弧BC)
步骤3 • 命令: _line 指定第一点:捕捉点C • 指定下一点或 [放弃(U)]: @835<315 • 指定下一点或 [放弃(U)]: • 命令: _arc 指定圆弧的起点或 [圆心(C)]:捕捉刚画好的直线端点 • 指定圆弧的第二个点或 [圆心(C)/端点(E)]: c • 指定圆弧的圆心: @200<45 • 指定圆弧的端点或 [角度(A)/弦长(L)]: a • 指定包含角: 45 • 命令: _line 指定第一点:捕捉圆弧的端点D • 指定下一点或 [放弃(U)]: @722,0 • 指定下一点或 [放弃(U)]:
步骤4 • 命令: _mirror • 选择对象: 指定对角点: 找到 6 个选取画好的对象 • 选择对象:回车 • 指定镜像线的第一点: 捕捉直线DE的中点F • 指定镜像线的第二点:沿垂直方向拾取另一点 • 是否删除源对象?[是(Y)/否(N)] <N>:回车
(2)画其它主筋。 • 使用复制命令(copy)、直线命令(line)镜像命令(mirror) • 在N1的基础上绘制N2,可以将两根钢筋相同的部分复制,不同的部分再进行绘制 • 其它主筋绘制方法和此相近
3.画梁 • 使用矩形命令(rectang)、分解命令(explode)、直线命令(line)、偏移命令(offset)、窗口缩放命令(zoom)。 • 命令: _rectang • 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:(拾取矩形一角点A) • 指定另一个角点或 [尺寸(D)]: @6000,-900(输入矩形另一角点C) • 命令: _explode • 选择对象: 找到 1 个(选择矩形ABCD) • 选择对象:回车 • 命令: _line 指定第一点: 捕捉直线AB的中点 • 指定下一点或 [放弃(U)]: 捕捉直线CD的中点 • 指定下一点或 [放弃(U)]: 回车
步骤2 • 命令: _offset • 指定偏移距离或 [通过(T)] <1.0000>: 25 • 选择要偏移的对象或 <退出>:选择矩形下边框CD • 指定点以确定偏移所在一侧:向上 • 选择要偏移的对象或 <退出>:回车 • 选择要偏移的对象或 <退出>:选择矩形上边框AB • 指定点以确定偏移所在一侧:向下 • 选择要偏移的对象或 <退出>:回车 • 命令: _offset • 指定偏移距离或 [通过(T)] <1.0000>: 93 • 选择要偏移的对象或 <退出>:选择矩形下边框CD • 指定点以确定偏移所在一侧: 回车 • 选择要偏移的对象或 <退出>:
步骤3 • 命令: _offset • 指定偏移距离或 [通过(T)] <1.0000>: 143 • 选择要偏移的对象或 <退出>:选择矩形下边框CD • 指定点以确定偏移所在一侧: 回车 • 选择要偏移的对象或 <退出>: • 命令: _copy • 选择对象: 选择钢筋N5 • 指定对角点: 找到 5 个 • 选择对象:回车 • 指定基点或位移,或者 [重复(M)]:捕捉N5中点 • 指定位移的第二点或 <用第一点作位移>:移到距下边框CD25mm处。
绘制箍筋 • 使用剪切命令把直线EF剪切成850mm,通过偏移或阵列出其它箍筋。 • 命令: _offset • 指定偏移距离或 [通过(T)] <200.0000>:200 • 选择要偏移的对象或 <退出>:选择直线 • 指定点以确定偏移所在一侧:左侧 • 选择要偏移的对象或 <退出>:选择偏移成的直线 • 指定点以确定偏移所在一侧:指定偏移方向(共向左偏移10次、向右偏移10次) • 选择要偏移的对象或 <退出>:回车 • 命令: _offset • 指定偏移距离或 [通过(T)] <100.0000>: • 选择要偏移的对象或 <退出>:选择偏移出的最左侧直线 • 指定点以确定偏移所在一侧:左侧 • 选择要偏移的对象或 <退出>:选择偏移成的直线 • 指定点以确定偏移所在一侧:指定偏移方向(共向左偏移10次) • 选择要偏移的对象或 <退出>:回车
第三节 钢筋混凝土构件结构详图
上机绘图的主要思路 • 1.设置绘图环境 • 建立新文件后,打开状态栏上的捕捉、对象捕捉和对象追踪按钮。坐标变为动态显示状态。其余可默认。

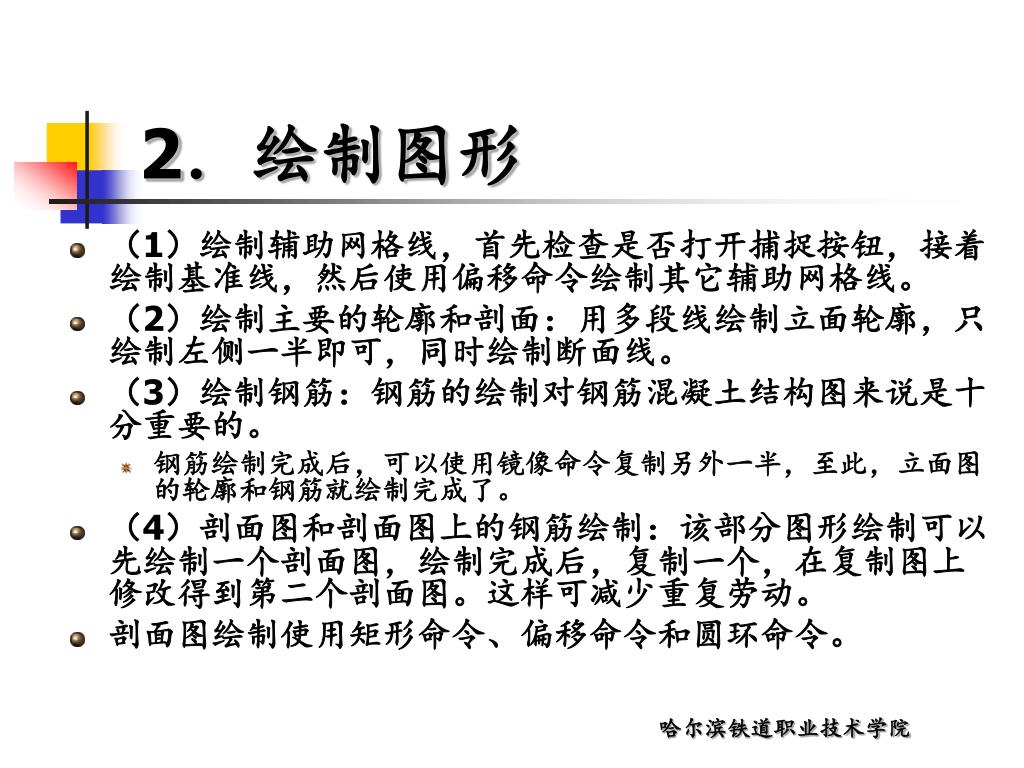

2.绘制图形 • (1)绘制辅助网格线,首先检查是否打开捕捉按钮,接着绘制基准线,然后使用偏移命令绘制其它辅助网格线。 • (2)绘制主要的轮廓和剖面:用多段线绘制立面轮廓,只绘制左侧一半即可,同时绘制断面线。 • (3)绘制钢筋:钢筋的绘制对钢筋混凝土结构图来说是十分重要的。 • 钢筋绘制完成后,可以使用镜像命令复制另外一半,至此,立面图的轮廓和钢筋就绘制完成了。 • (4)剖面图和剖面图上的钢筋绘制:该部分图形绘制可以先绘制一个剖面图,绘制完成后,复制一个,在复制图上修改得到第二个剖面图。这样可减少重复劳动。 • 剖面图绘制使用矩形命令、偏移命令和圆环命令。
