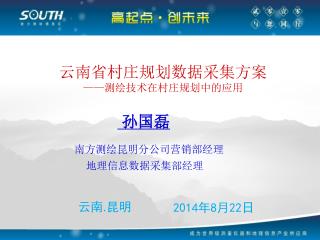

  1. 云南省村庄规划数据采集方案——测绘技术在村庄规划中的应用云南省村庄规划数据采集方案——测绘技术在村庄规划中的应用 孙国磊 南方测绘昆明分公司营销部经理 地理信息数据采集部经理 云南.昆明 2014年8月22日

  2. 村庄规划 现状图 测绘（数据采集）

  3. 测绘学介绍 研究测定和推算地面点的几何位置、地球形状及地球重力场，据此测量地球表面自然形状和人工设施的几何分布，并结合某些社会信息和自然信息的地理分布，编制全球和局部地区各种比例尺的地图和专题地图的理论和技术学科。又称测量学。它包括测量和制图两项主要内容。

  4. 测绘学的应用 • 在城乡建设规划、国土资源利用、环境保护等工作中，必须进行土地测量和测绘各种地图，供规划和管理使用。 • 在地质勘探、矿产开发、水利、交通等建设中，必须进行控制测量、矿山测量、路线测量和绘制地形图，供地质普查和各种建筑物设计施工用。 • 在军事上需要军用地图，供行军、作战用，还要有精确的地心坐标和地球重力场数据，以确保远程武器精确命中目标。

  5. 通用测绘的几种方式 测绘（数据采集） 扫描矢量化 摄影测量与遥感 数字化野外测量

  6. 扫描矢量化 将现有的图纸进行扫描，变成栅格图像文件 通过专用的软件将栅格图像数据转化为矢量图形文件 特点：1，需要扫描仪，现有图纸，专用矢量化软件。 2，需要有专业的人士进行矢量化的工作。 3、图纸的现时性差，比例尺小。

  7. 摄影测量与遥感 利用航空影像和卫星影像获取 可靠的信息，并进行记录、量 测、分析和表达 特点： • 速度快，现时性好 • 购买和处理航片或卫片的成本昂贵 • 航片或卫片处理需要专业人士 • 精度存在问题 • 数据更新慢

  8. 数字化野外测量(一) 1、全站仪测量 特点： 角度：2″ 距离：2＋2ppm 每组人数多， 速度慢 人员要求专业 综合费用高 精度高 跑棱镜 观测仪器 室内画图

  9. 数字化野外测量（二） 2、常规RTK测量 • 特点： • 平面：±1cm+1ppm • 高程：±2cm+1ppm • 速度快，一人也可操作，效率高 • 人员要求专业 • 购置成本高 • 精度高 移动站 基准站

  10. 数字化野外测量（三） 3、GPS手持机S750＋云南省村庄规划测绘软件

  11. GPS手持机S750的特点 特点：平面精度：20cm－50cm； 操作简单，非专业人士经过简单也可使用； 适用面广，可用于测绘、普查； 效率高，单人单机操作； 一次性投资，长期 使用； 与CORS系统无缝连接，效果更加； 容易受到GPS信号的影响；

  12. S750与传统手持GPS的区别 S750： 1、测量型GPS 2、实时差分定位 3、亚米级 传统手持GPS： 1、导航型GPS 2、单点定位模式 3、十米级

  13. 云南省村庄规划的要求 比例尺要求： • 行政村现状分析图：1：5000～1：10000； • 自然村现状分析图： 1：500～1：3000； • 自然村建设规划图：1：500～1：3000。 经费要求： 每个村庄规划编制经费控制在3000元。 时间要求： 3年内完成136443个村庄规划。

  14. S750在云南省村庄规划中的应用 1、S750单独使用 2、S750与全站仪的组合 3、S750与RTK的组合 4、S750与CORS的组合 5、S750与卫片的组合

  15. 组合分析

  16. CORS介绍 连续运行卫星定位服务系统Continuous Operational Reference System，简称CORS可以定义为一个或若干个固定的、连续运行的GPS/GNSS参考站，利用现代计算机、数据通信和互联网(LAN／WAN)技术组成的网络，实时地向不同类型、不同需求、不同层次的用户提供经过检验的不同类型的GPS观测值(载波相位，伪距)，各种改正数、状态信息，以及其他有关GPS服务项目的系统。它是目前GPS测量技术发展的一个方向，是网络RTK技术和GPS主板技术的发展的产物，它的产生弥补了一些传统的RTK的不足，促进了GPS在测量和其他领域的应用。

  17. S750手持机与CORS的结合 特点：增加作用范围；降低系统误差；参数求取；数据完整性监控；

  18. 云南省村庄规划测绘软件 根据云南省村庄规划现状图制作的要求，结合临沧市临翔区的村级规划试点项目，特开发了行业专业软件——云南省村庄规划测绘软件，现已在临沧市广泛应用。 1、野外现场成图，方便快捷 2、图例按照国标制作 3、操作简化，非专业人士经简单培训后即可使用 4、每台设备，每天可测100-150户

  19. 南方测绘公司介绍 • 成立于1989年，“二个人，半间房”起家。 • 全球最大的测绘仪器生产基地。 • 中国最大的地理信息产业开发商。 • 10月29日10万台全站仪下线，对南方测绘公司成为世界最大的测绘仪器制造商具有里程碑的意义。

  20. 云南省内的服务网络： 昆明分公司 联系人：孙国磊 欧华均 地址１：昆明市西昌路167号； 地址2：昆明市西昌路119-26号（650034） 电话：0871—4150389 、4189229（传真） 曲靖分公司 联系人：王斌 地址：曲靖市南宁北路141号（655000）　　　　　电话：0874－3130344 玉溪分公司 联系人：刘俊伦 地址：玉溪市玉兴路114号（市水电设计院一楼）电话：0877-2012305、2010548（传真） 大理分公司 联系人：曾志云、孙志锋、张亮 地址：下关环城南路19号天龙医院一楼（671000）　　电话：0872—2170677 、8878809 滇南分公司 联系人：谢又明 地址：蒙自县银河南路73号（县水务局一楼）（661100）　　电话：0873—3126400 临沧分公司 联系人：陈卫买 地址：临沧市世纪路378号（区国土局一楼）677000　电话：0883-8889029、2161180 楚雄分公司 联系人：刘俊 地址：楚雄市团结路482号　　　　电话: 0878-3021788、0878-3021789（传真） 文山分公司 联系人：杜俊 地址：文山县开化北路（金昆公司对面）　　　电话：0876－2813448

  21. 谢谢大家！ 预祝本次会议圆满成功！
