声波的反射、透射、折射和衍射

Ⅰ ρ 1 c 1. Ⅱ ρ 2 c 2. p 1 u 1. p i. p t. p r. p 2 = p t u 2 = u t. p 1 = p i +p r u 1 = u i +u r. x. 0. p 1 =p 2 u 1 =u 2. 声波的反射、透射、折射和衍射. 1 、垂直入射声波的反射和透射. p 2 u 2. Ⅰ ρ 1 c 1. Ⅱ ρ 2 c 2. p i. p r. x. 0. p t. 没有透射声波. 驻波.

dexter-sloan
Download Presentation

声波的反射、透射、折射和衍射

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

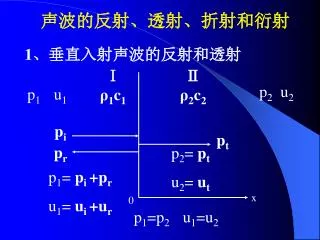

  1. Ⅰ ρ1c1 Ⅱ ρ2c2 p1 u1 pi pt pr p2= pt u2= ut p1= pi +pr u1= ui +ur x 0 p1=p2 u1=u2 声波的反射、透射、折射和衍射 1、垂直入射声波的反射和透射 p2 u2

  2. Ⅰ ρ1c1 Ⅱ ρ2c2 pi pr x 0 pt 没有透射声波 驻波 当ρ1c1 ＜＜ρ2c2时， Ⅱ硬，刚性反射体 pi=pr , 相位相同，p1≈2pi，u1= ui +ur =0， 当ρ1c1 ＞＞ρ2c2时， Ⅰ硬，刚性反射体 pi=pr , 相位相反p1≈0，u1= ui +ur =2 ui ，

  3. 反射系数和透射系数

  4. Ⅰ ρ1c1 Ⅱ ρ2c2 pr pt θr θt 0 θi pi sinθi sinθr sinθt = = c1 c2 c1 2、斜入射声波的入射、反射和折射

  5. 3、声波的散射与衍射 如果障碍物表面的起伏程度与波长相当，或者障碍物的大小与波长差不多，入射声波就会向各个方向散射。 入射声波绕过障碍物传到其背面形成声波的衍射（低频声） 4、声像 同光线在镜面的反射一样，当障碍物的几何尺寸远大于声波波长时，即对于高频声波用声像法来处理声波的反射问题。

  6. 级的概念 人说话 10-5 w火箭发射 109 w 对数标度 1、分贝的定义 由于对数的宗量是无量纲的，因此用对数标度时必须选定基准量，然后对被量度量与基准量的比值求对数，这个对数值称为被量度量的“级”。

  7. 对数以10为底，级的单位为贝尔（B）,贝尔分为10档，每一档的单位为分贝（dB），1B=10dB对数以10为底，级的单位为贝尔（B）,贝尔分为10档，每一档的单位为分贝（dB），1B=10dB 对数以e=2.71828为底，级的单位 为奈培（Np）, 1 Np＝8.686dB

  8. 声压级 Lp＝10lg（p2/po2）=20lg(p/po) 空气中po ＝20μPa 声强级 LI＝10lg（I/Io） 空气中 Io ＝10-12 W/m2 2、声压级、声强级和声功率级

  9. LI≈Lp

  10. 声功率级 LW＝10lg（W/Wo） 空气中 Wo ＝10-12 W 对于给定的声源，其声功率是不变的

  11. 3、级的叠加 (声波不发生干涉) n ∑ i=1 n=2时 Lp1＝10lg（p12/po2） Lp2＝10lg（p22/po2） p12 ＝po2.10 0.1Lp1 p22 ＝po2.10 0.1Lp2 pT2=p12+p22 ＝po2.（10 0.1Lp1 + 10 0.1Lp2） LpT＝ 10lg（ 10 0.1Lpi ） pT2=p12+p22+…+pn2 LpT＝10lg（pT2/po2） ＝ 10lg（10 0.1Lp1 + 10 0.1Lp2）

  12. 4、级的相减 LpT＝10lg（10 0.1LpB + 10 0.1LpS） LpS＝10lg（10 0.1LpT - 10 0.1LpB）

  13. 声波在传播中的衰减 随距离的发散衰减Ad 空气吸收的附加衰减Aa 地面吸收的附加衰减Ag 声屏障衰减Ab 气象条件对声传播的影响Am 总衰减A＝ Ad +Aa +Ag +Ab +Am

  14. 随距离的发散衰减Ad：Ad ＝20lg(r2/r1) （假设以声源为中心的 球面对称地向各个方向辐射声能） 半空间 全空间

  15. 空气中 Wo ＝10-12 W Io ＝10-12 W/m2 LI=LW-10lgS=LW-10lg(4πr2) =LW-20lgr-11 全空间 LI=LW-10lgS=LW-10lg(2πr2) =LW-20lgr-8 半空间

  16. 20℃时 β＝4×10-6 空气吸收的附加衰减Aa

  17. 地面吸收的附加衰减Ag 当地面是非刚性表面时，短距离，声能的衰减可以忽略，70米以上时不可忽略 在厚草地或穿过灌木丛传播时衰减 Ag＝（0.18lgf-0.31）d 穿过树木或森林的声衰减 Ag＝0.01 f 1/3 d

  18. 声屏障衰减Ab 声屏障衰减与声源及接受点相对屏障的位置、屏障的高度及结构，以及声波的频率密切相关。 气象条件对声传播的影响Am 雨、雪、雾等对声波的衰减量大约每1000米不到0.5dB，因此可以忽略，风和温度梯度对声波的传播影响很大。

  19. 声源的辐射 声压大小、空间分布、时间特性、频率特性等都与声源的辐射性质密切相关 作业：P36－P37 习题1—6，8—13
