  1. Routing mit dem Distanzvektoralgorithmus Dr. Carsten Mielke

  2. Beispiel • Es existieren vier Router A-D. Zwischen diesen gibt es vier direkte Verbindungen mit folgenden Kosten

  3. Aufgabe • Erstellen Sie die vollständigen Kostenmatrizen der Router A bis D • zu Beginn und • nach jedem vollständigen Austausch von Datenpaketen dargestellt, • d.h. zu den Zeitpunkten T=0, 1, 2, 3 • insgesamt 16 4x4 Matrizen • Dabei ist • der beste Pfad zu einem anderen Router grün • sowie ein neuer bester Pfad – der im nächsten Schritt an die Nachbarn gesendet wird – gelb • hervorzuheben.

  4. T=0 • Wir erzeugen die initiale Kostenmatrix. Sie enthält nur unsere direkten Nachbarn B und C mit den uns bekannten Kosten. Wir schicken daraufhin unsere neuen besten Pfade (B mit Kosten 3, C mit Kosten 23) an unsere direkten Nachbarn

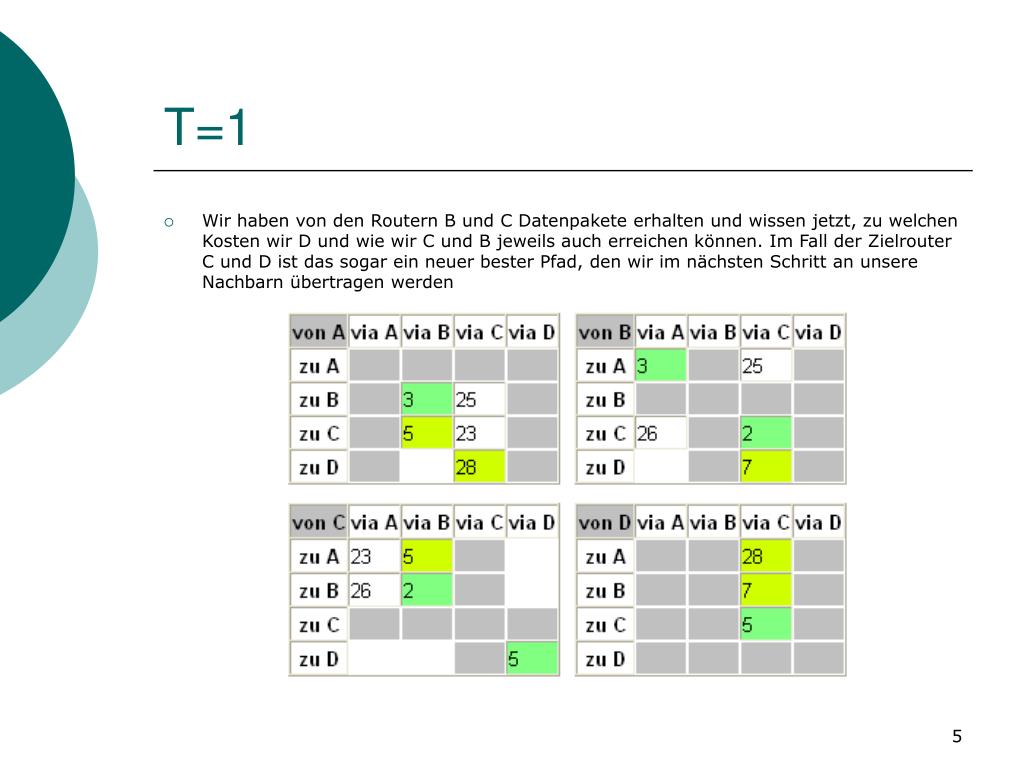

  5. T=1 • Wir haben von den Routern B und C Datenpakete erhalten und wissen jetzt, zu welchen Kosten wir D und wie wir C und B jeweils auch erreichen können. Im Fall der Zielrouter C und D ist das sogar ein neuer bester Pfad, den wir im nächsten Schritt an unsere Nachbarn übertragen werden

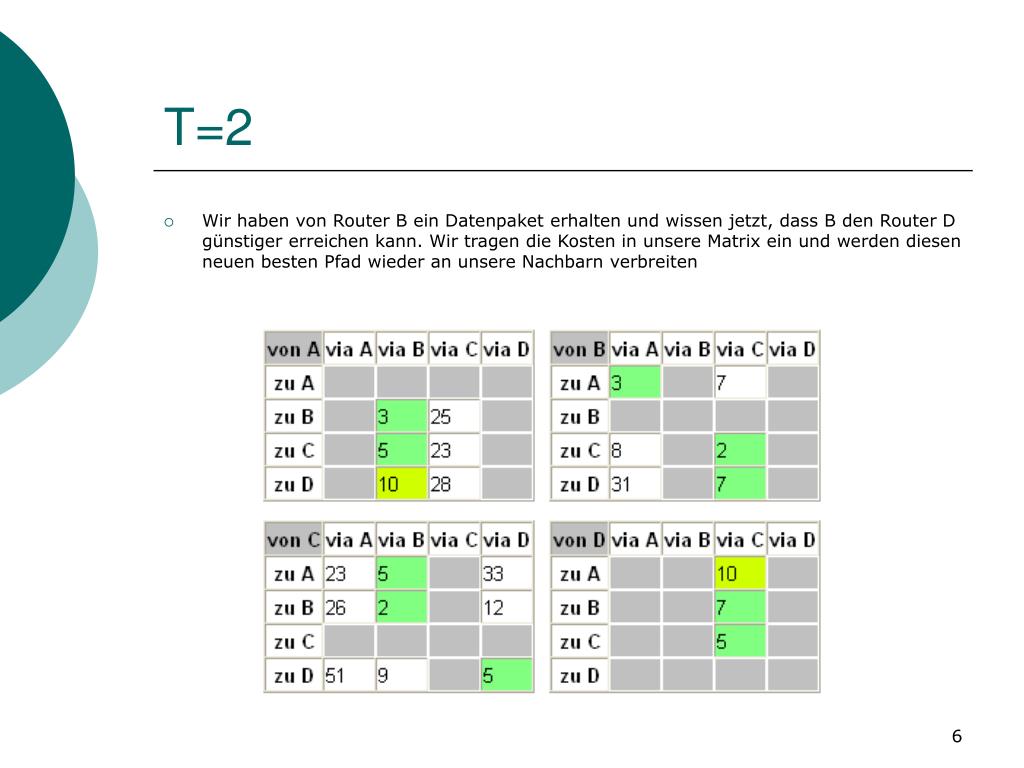

  6. T=2 • Wir haben von Router B ein Datenpaket erhalten und wissen jetzt, dass B den Router D günstiger erreichen kann. Wir tragen die Kosten in unsere Matrix ein und werden diesen neuen besten Pfad wieder an unsere Nachbarn verbreiten

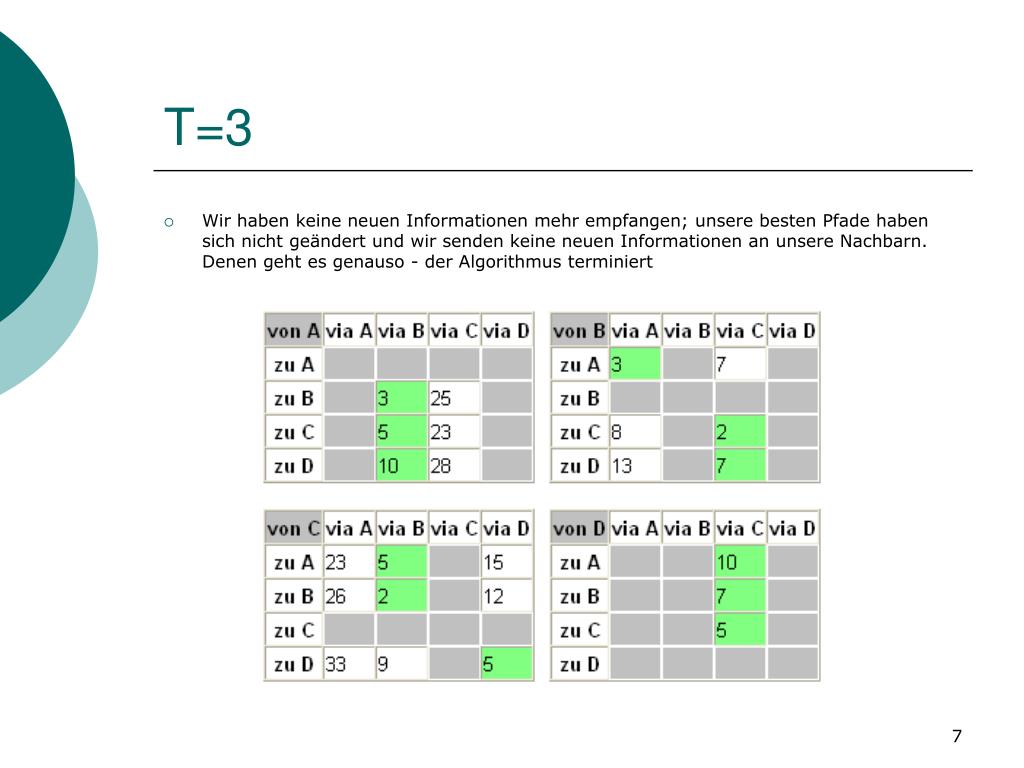

  7. T=3 • Wir haben keine neuen Informationen mehr empfangen; unsere besten Pfade haben sich nicht geändert und wir senden keine neuen Informationen an unsere Nachbarn. Denen geht es genauso - der Algorithmus terminiert

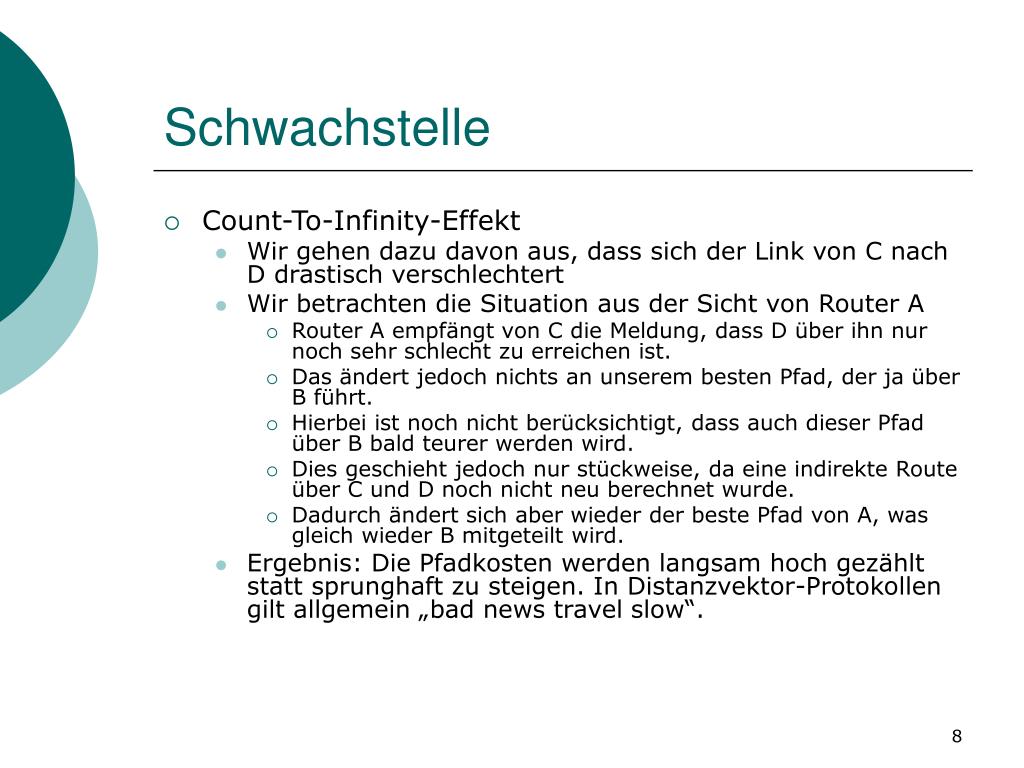

  8. Schwachstelle • Count-To-Infinity-Effekt • Wir gehen dazu davon aus, dass sich der Link von C nach D drastisch verschlechtert • Wir betrachten die Situation aus der Sicht von Router A • Router A empfängt von C die Meldung, dass D über ihn nur noch sehr schlecht zu erreichen ist. • Das ändert jedoch nichts an unserem besten Pfad, der ja über B führt. • Hierbei ist noch nicht berücksichtigt, dass auch dieser Pfad über B bald teurer werden wird. • Dies geschieht jedoch nur stückweise, da eine indirekte Route über C und D noch nicht neu berechnet wurde. • Dadurch ändert sich aber wieder der beste Pfad von A, was gleich wieder B mitgeteilt wird. • Ergebnis: Die Pfadkosten werden langsam hoch gezählt statt sprunghaft zu steigen. In Distanzvektor-Protokollen gilt allgemein „bad news travel slow“.
