1 / 29

浙江锦诚耐火材料有限公司 介绍人：常正钦

高炉无水炮泥的发展及应用. 浙江锦诚耐火材料有限公司 介绍人：常正钦. 单位概况. 企业简介：浙江锦诚耐火材料有限公司始建于 1998 年，公司主要生产各种不定形耐火材料，是浙江省规模最大、品种最多的水泥生产线配套不定形耐火材料专业生产商。. 主导产品：莫来石系列耐火浇注料、刚玉质系列耐火浇注料、高强耐碱系列耐火浇注料、抗结皮系列耐火浇注料、莫来石高强喷涂料、碳化硅质喷涂料、低碳环保无水炮泥、无水泥结合铁沟料等各种不定形耐材和预制件。. 产品应用领域：水泥回转窑、垃圾焚烧炉、炼铁高炉、炭化炉、钢包、加热炉、电炉、转炉等设备。. 研发实力.

devona
Download Presentation

浙江锦诚耐火材料有限公司 介绍人：常正钦

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 高炉无水炮泥的发展及应用 浙江锦诚耐火材料有限公司 介绍人：常正钦

  2. 单位概况 企业简介：浙江锦诚耐火材料有限公司始建于1998年，公司主要生产各种不定形耐火材料，是浙江省规模最大、品种最多的水泥生产线配套不定形耐火材料专业生产商。 主导产品：莫来石系列耐火浇注料、刚玉质系列耐火浇注料、高强耐碱系列耐火浇注料、抗结皮系列耐火浇注料、莫来石高强喷涂料、碳化硅质喷涂料、低碳环保无水炮泥、无水泥结合铁沟料等各种不定形耐材和预制件。 产品应用领域：水泥回转窑、垃圾焚烧炉、炼铁高炉、炭化炉、钢包、加热炉、电炉、转炉等设备。

  3. 研发实力 浙江锦诚耐火材料有限公司研发中心2010年6月获得省级耐火材料高新技术企业研发中心。中心高级职称6人，中级职称4人 ，本科以上的学历人员共18人 。 研发中心设备先进齐全，主要设备有高温炉、中温炉、马弗炉、平板导热仪、全自动抗折与耐压试验设备、抗热震性试验仪、防爆实验炉、常温耐磨仪、马夏值测定仪等设备，为研发中心各项工作的开展，提供了良好的实验条件。

  4. http://www.ccement.com/news/Content/30573.html http://www.ccement.com/news/Content/26847.html 产学研合作 3

  5. 公司荣誉 公司荣获浙江省科技型企业、浙江省高新技术企业等荣誉称号，是湖州市重点骨干企业、中国水泥协会会员单位、中国耐火材料科学会团体会员单位、浙江省耐火材料副会长单位，“锦诚”商标被认定为浙江省著名商标。“锦诚”商号为省知名商号，“锦诚”牌浇注料是浙江省名牌产品。 近几年，企业已经承担国家创新基金1项，国家火炬计划2项，浙江省省级重大专项1项，累计开发省级新产品34项，参与制定行业标准2个，申报各类专利33项，其中已授权发明专利17项，实用新型专利3项，外观设计专利2项。

  6. 企业荣誉与资质

  7. 企业荣誉与资质

  8. 高炉炮泥 • 炮泥作为用来堵塞高炉出铁口的一种可塑料, 使用时用泥炮将其压入铁孔道, 封住出铁口, 防止铁水和熔渣流出, 有保护铁口区炉墙和炉底的作用。炮泥性能的优劣直接关系到高炉能否安全运行。随着高炉大型化、高风压、大量渣铁的排出，对堵铁口的炮泥质量要求越来越高。为了使铁口工作状态稳定，满足高炉强化冶炼的需要，要求炮泥的作业性、体积稳定性、烧结性同时具有抗渣、铁液侵蚀和冲刷，抗氧化的特征。

  9. 高炉无水炮泥分类 • 普通无水炮泥 • 环保炮泥 • 钒钛功能型环保炮泥

  10. C20H12 普通无水炮泥 • 普通无水炮泥多数采用焦油或蒽油作为结合剂，并辅以沥青，生产和使用过程中有害物质含量多，释放出大量的苯并芘，对现场环境污染比较严重，造成对人体健康的巨大危害。

  11. JC复合油型无水炮泥

  12. 环保炮泥 • 采用树脂结合：减少了炮泥使用过程中有害气体的排放，同时树脂相对焦油来说，易与水结合，在加热时能蒸发和固化，所以这种结合剂对各种原料中的水分没有特别严格的控制标准，可较少因含水量高而影响炮泥使用效果的问题。但树脂做结合剂炮泥的成本太高。

  13. 环保炮泥 • 采用环保结合剂结合：炮泥中的有害物质主要来自于结合剂，降低炮泥中有害物质排放的关键是控制结合剂中的苯并芘含量，环保复合结合剂中的苯并芘含量为普通焦油中苯并芘含量的四十分之一，因此采用环保结合剂制备炮泥是国内外炮泥研究的热点。

  14. JC低碳环保型无水炮泥

  15. 环保结合剂 环保结合剂残炭在36%，可同时替代焦油和沥青。

  16. 钒钛功能型环保炮泥 • 各种大小不同的高炉，每次出铁时间长短不一，尤其大型高炉出铁持续时间长，对出铁口冲刷和侵蚀严重。炉膛端会出现喇叭口，严重影响正常出铁，这将导致铁口浅，铁流不稳定，见风早，出不净铁，甚至跑大流，严重影响正常出铁，并最终影响到高炉出铁产量，同时高炉冶炼的安全性也会受到挑战，特别是中后期的高炉，必须对铁口进行修复和维护，普通环保炮泥难以起到修复和维护作用。

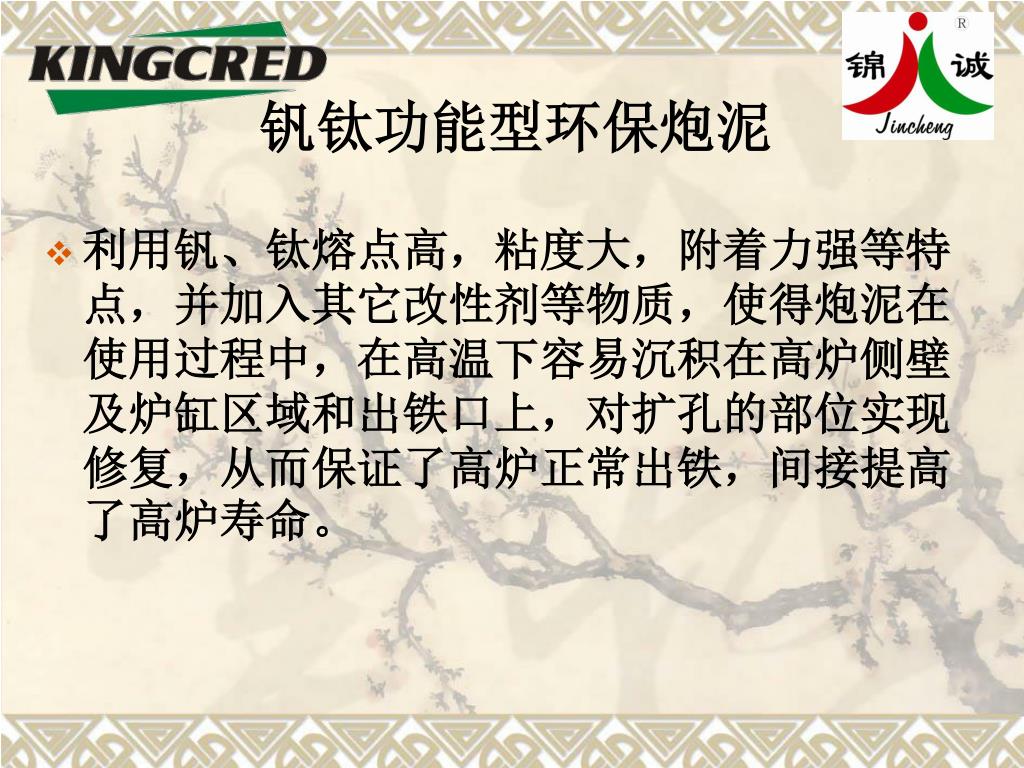

  17. 钒钛功能型环保炮泥 • 利用钒、钛熔点高，粘度大，附着力强等特点，并加入其它改性剂等物质，使得炮泥在使用过程中，在高温下容易沉积在高炉侧壁及炉缸区域和出铁口上，对扩孔的部位实现修复，从而保证了高炉正常出铁，间接提高了高炉寿命。

  18. 钒钛功能型环保炮泥修复原理 • 1、钒是一种银灰色的金属。熔点1919℃，比重6.11g/cm3，以2、3、4、5价离子存在于自然界中，以氧化物居多。 • 2、钛的熔点1668℃，密度为4.51 g/cm3，以2、3、4价离子存在于自然界中。3、VmOn + C--------VmC + CO     VmOn + Ca(Mg\Fe)------CaO (MgO\FeO)+ V     TimOn + C-------- TimC + CO     TimOn + Ca(Mg\Fe)------CaO (MgO\FeO)+ Ti 实际反应和生成物会更复杂，但结果都是生成熔点更高的钒钛物质，这些物质会沉积在炉缸、出铁口处，甚至渗入铁口耐材之中，从而完成修复作用。 保证了高炉正常出铁，间接提高了高炉寿命 。

  19. 钒钛功能型环保炮泥 应用背景 • 高炉运行后期炉缸和出铁口侵蚀严重，容易影响生产，如造成铁口浅，出铁不稳，跑大流。 • 炮泥产品污染严重，质量不稳定 • 炮泥抗侵蚀性差，容易扩孔，吨铁耗泥量可以达到1.5kg。 解决措施 • 实现炮泥使用过程中在线修复，对炉缸、出铁口起到保护作用。 • 采用新型环保结合剂。 • 改变炮泥原料，使得炮泥质量稳定。 • 添加抗侵蚀性物质，提高炮泥综合性能。

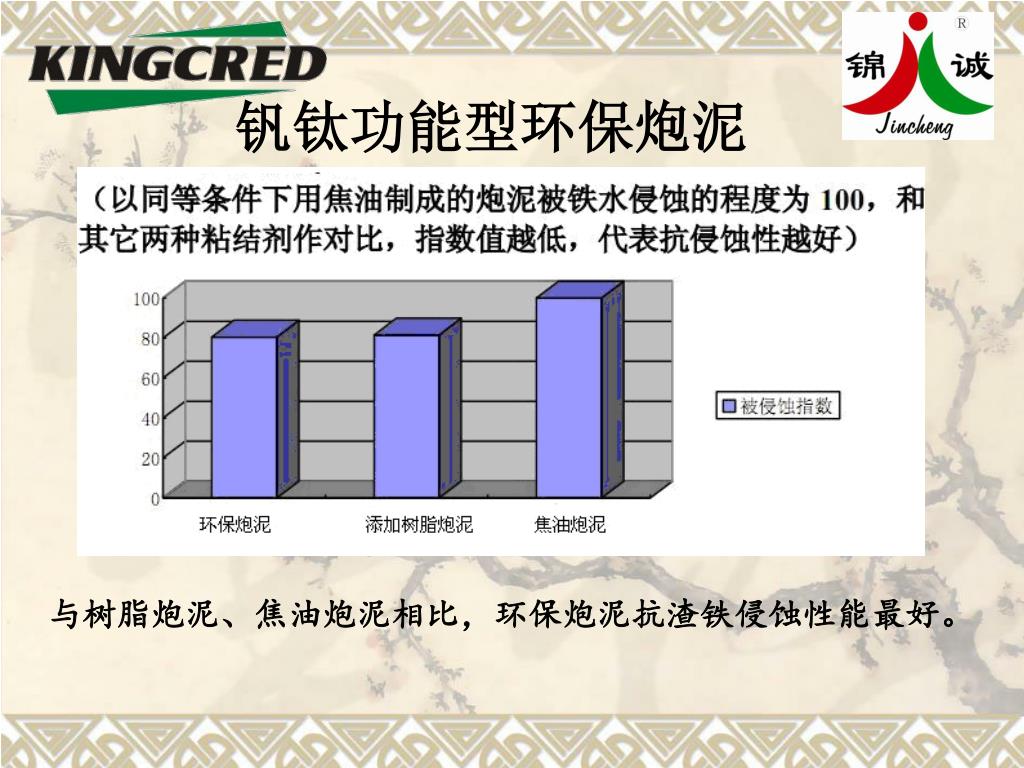

  20. 钒钛功能型环保炮泥 与树脂炮泥、焦油炮泥相比，环保炮泥抗渣铁侵蚀性能最好。

  21. 钒钛功能型环保炮泥 与树脂炮泥、焦油炮泥相比，环保炮泥高温下强度高

  22. 钒钛功能型环保炮泥 环保炮泥在高温下显气孔率最低，从而环保炮泥更耐冲刷。

  23. 钒钛功能型环保炮泥 各种大小不同的高炉，每出一次铁时间长短不一，尤其大型高炉出铁持续时间长，对出铁口冲刷严重。为了满足不同高炉的抗侵蚀冲刷的需求，配方的选择必须根据不同高炉容积大小、炉内压力及出铁时间来确定 。

  24. 原料 破碎 分 级 筛 分 混、碾 配 料 切 片 分类储存 确定配方 挤泥 包 装 仓库 钒钛功能型环保炮泥生产工艺

  25. 生产设备及成品

  26. 钒钛功能型环保炮泥技术指标

  27. 谢谢！

More Related
