HD STB 규격 및 도입 진행현황

1. HD STB 규격 및 도입 진행현황 2006.06.13 KIBUM KIM CTO/Tbroad Co., Ltd

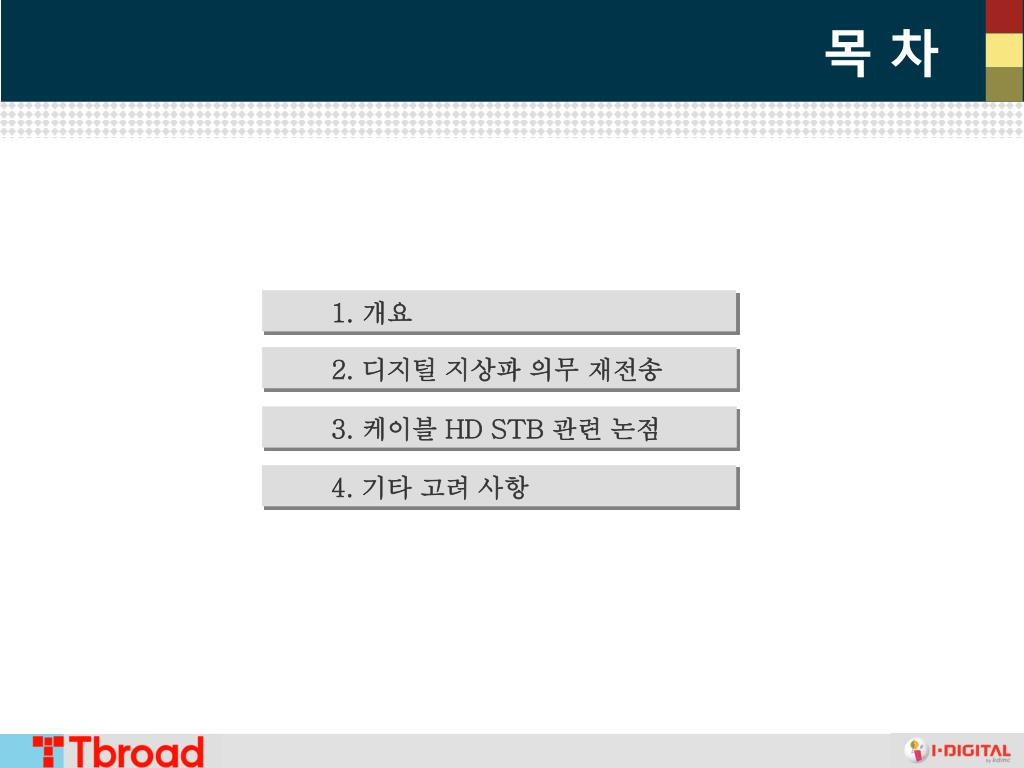

2. 목 차 1. 개요 2. 디지털 지상파 의무 재전송 3. 케이블 HD STB 관련 논점 4. 기타 고려 사항

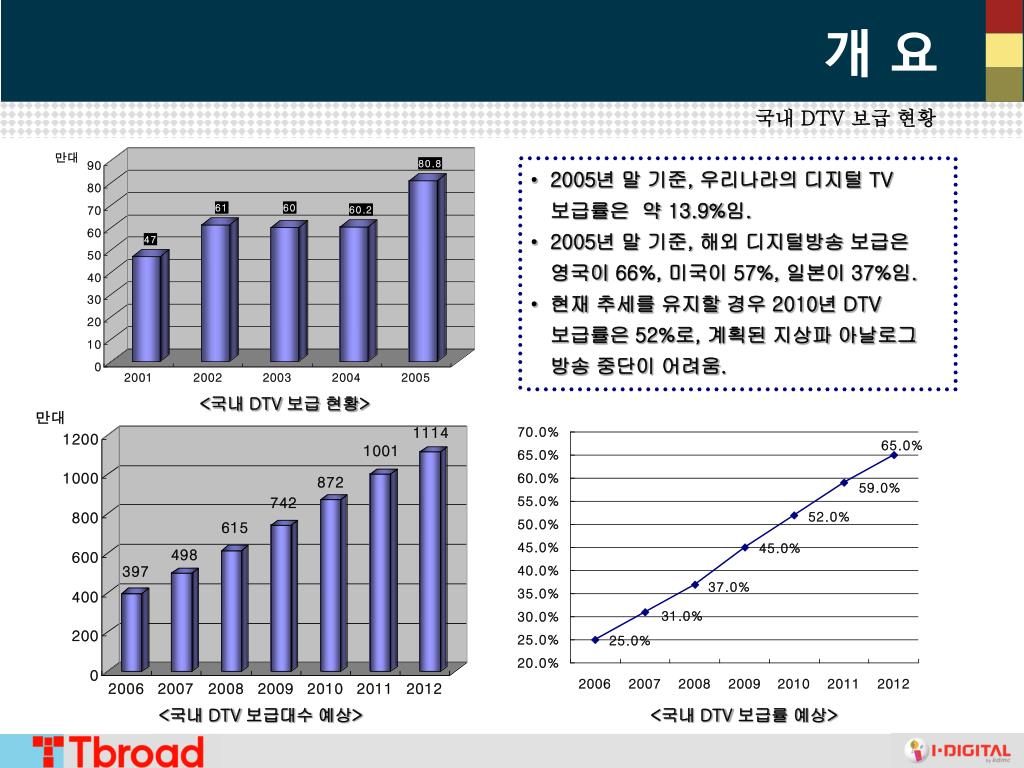

3. 개 요 국내 DTV 보급 현황 • 2005년 말 기준, 우리나라의 디지털 TV 보급률은 약 13.9%임. • 2005년 말 기준, 해외 디지털방송 보급은 영국이 66%, 미국이 57%, 일본이 37%임. • 현재 추세를 유지할 경우 2010년 DTV 보급률은 52%로, 계획된 지상파 아날로그 방송 중단이 어려움. <국내 DTV 보급 현황> <국내 DTV 보급대수 예상> <국내 DTV 보급률 예상>

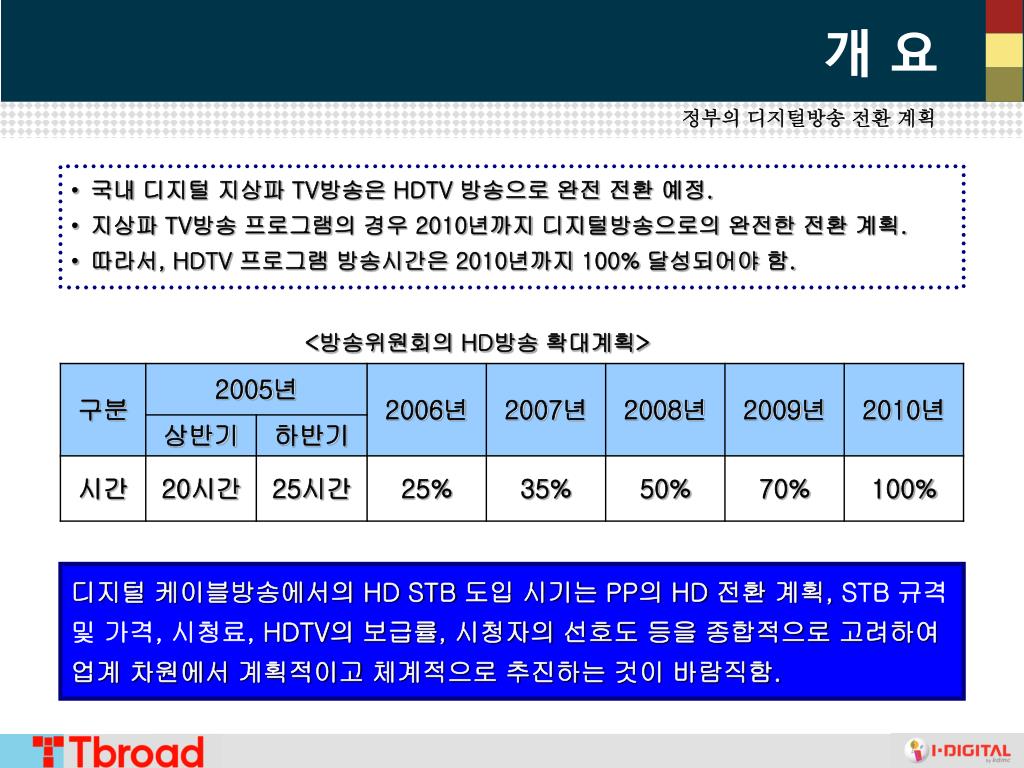

4. 개 요 정부의 디지털방송 전환 계획 • 국내 디지털 지상파 TV방송은 HDTV 방송으로 완전 전환 예정. • 지상파TV방송 프로그램의 경우 2010년까지 디지털방송으로의 완전한 전환 계획. • 따라서, HDTV 프로그램 방송시간은 2010년까지 100% 달성되어야 함. <방송위원회의 HD방송 확대계획> 디지털 케이블방송에서의 HD STB 도입 시기는 PP의 HD 전환 계획, STB 규격 및 가격, 시청료, HDTV의 보급률, 시청자의 선호도 등을 종합적으로 고려하여 업계 차원에서 계획적이고 체계적으로 추진하는 것이 바람직함.

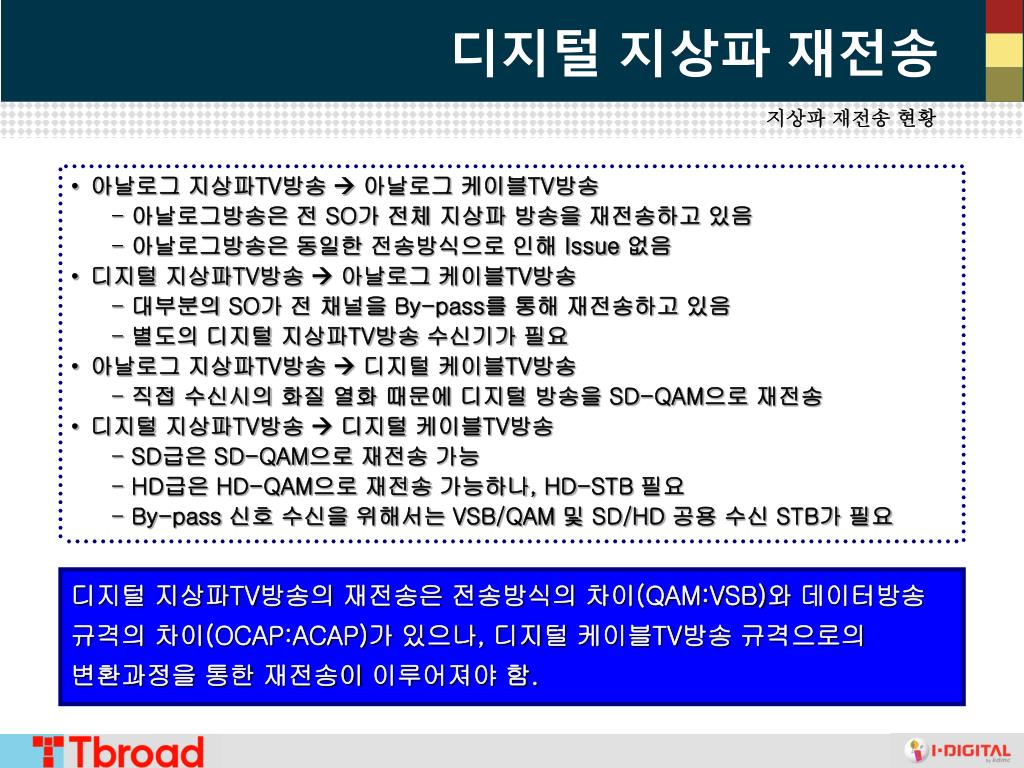

5. 디지털 지상파 재전송 지상파 재전송 현황 • 아날로그 지상파TV방송  아날로그 케이블TV방송 • 아날로그방송은 전 SO가 전체 지상파 방송을 재전송하고 있음 • 아날로그방송은 동일한 전송방식으로 인해 Issue 없음 • 디지털 지상파TV방송  아날로그 케이블TV방송 • 대부분의 SO가 전 채널을 By-pass를 통해 재전송하고 있음 • 별도의 디지털 지상파TV방송 수신기가 필요 • 아날로그 지상파TV방송  디지털 케이블TV방송 • 직접 수신시의 화질 열화 때문에 디지털 방송을 SD-QAM으로 재전송 • 디지털 지상파TV방송  디지털 케이블TV방송 • SD급은 SD-QAM으로 재전송 가능 • HD급은 HD-QAM으로 재전송 가능하나, HD-STB 필요 • By-pass 신호 수신을 위해서는 VSB/QAM 및 SD/HD 공용 수신 STB가 필요 디지털 지상파TV방송의 재전송은 전송방식의 차이(QAM:VSB)와 데이터방송 규격의 차이(OCAP:ACAP)가 있으나, 디지털 케이블TV방송 규격으로의 변환과정을 통한 재전송이 이루어져야 함.

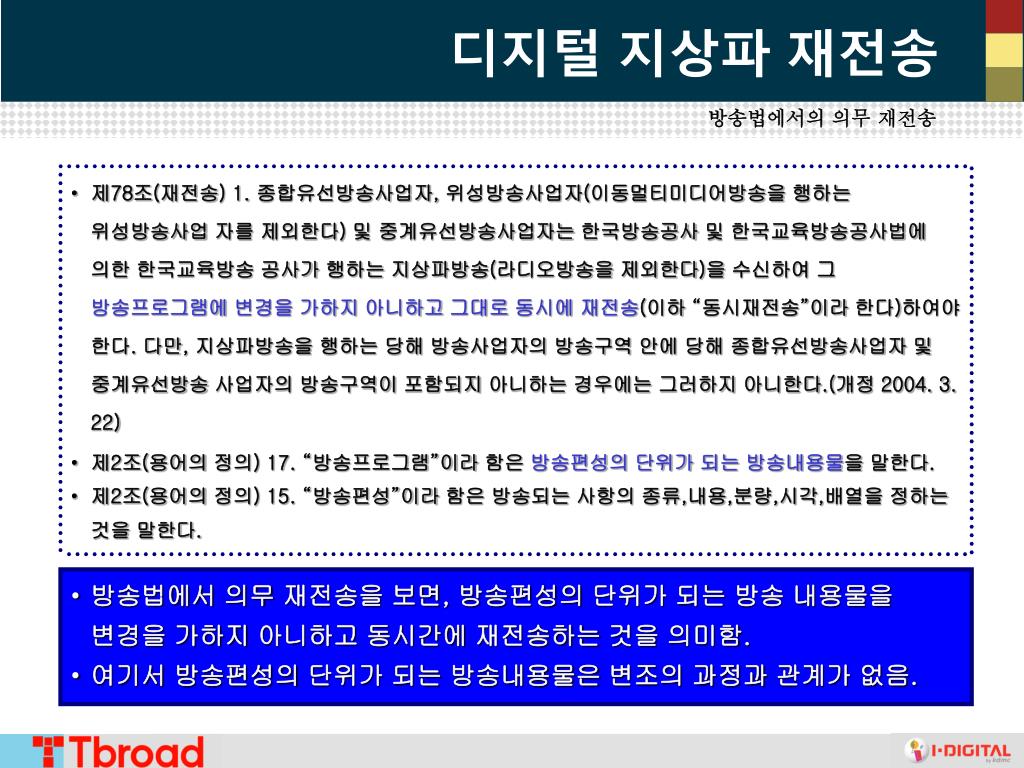

6. 디지털 지상파 재전송 방송법에서의 의무 재전송 • 제78조(재전송) 1. 종합유선방송사업자, 위성방송사업자(이동멀티미디어방송을 행하는 위성방송사업 자를 제외한다) 및 중계유선방송사업자는 한국방송공사 및 한국교육방송공사법에 의한 한국교육방송 공사가 행하는 지상파방송(라디오방송을 제외한다)을 수신하여 그 방송프로그램에 변경을 가하지 아니하고 그대로 동시에 재전송(이하 “동시재전송”이라 한다)하여야 한다. 다만, 지상파방송을 행하는 당해 방송사업자의 방송구역 안에 당해 종합유선방송사업자 및 중계유선방송 사업자의 방송구역이 포함되지 아니하는 경우에는 그러하지 아니한다.(개정 2004. 3. 22) • 제2조(용어의 정의) 17. “방송프로그램”이라 함은 방송편성의 단위가 되는 방송내용물을 말한다. • 제2조(용어의 정의) 15. “방송편성”이라 함은 방송되는 사항의 종류,내용,분량,시각,배열을 정하는 것을 말한다. • 방송법에서 의무 재전송을 보면, 방송편성의 단위가 되는 방송 내용물을 변경을 가하지 아니하고 동시간에 재전송하는 것을 의미함. • 여기서 방송편성의 단위가 되는 방송내용물은 변조의 과정과 관계가 없음.

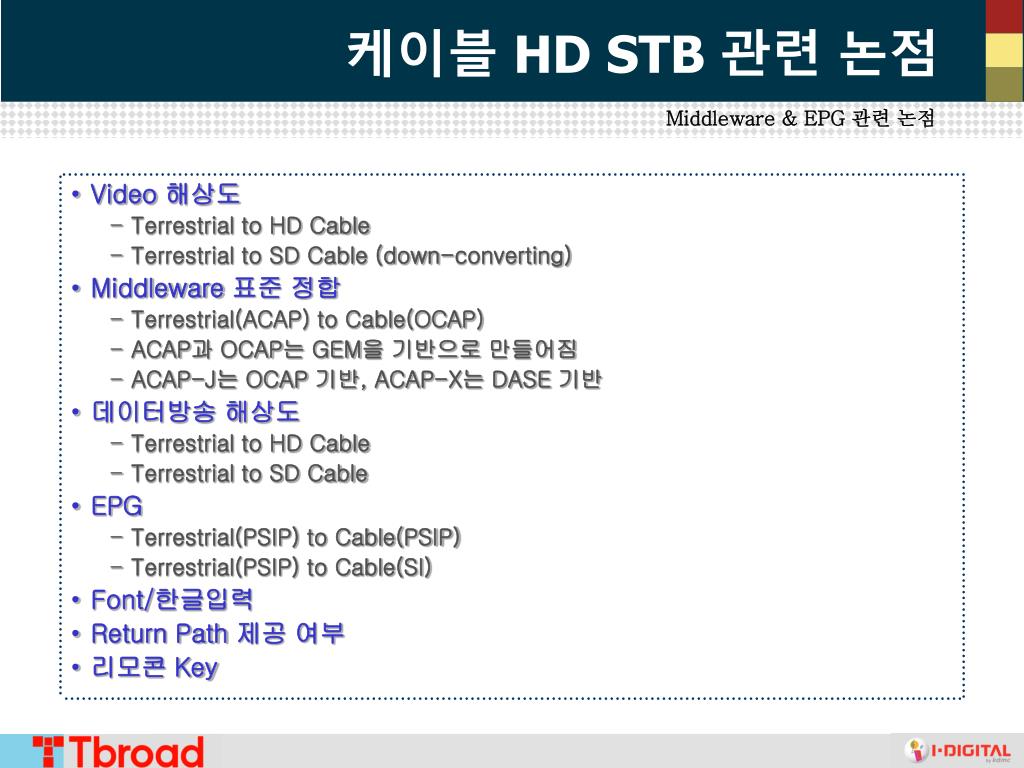

7. 케이블 HD STB 관련 논점 Middleware & EPG 관련 논점 • Video 해상도 • Terrestrial to HD Cable • Terrestrial to SD Cable (down-converting) • Middleware 표준 정합 • Terrestrial(ACAP) to Cable(OCAP) • ACAP과 OCAP는 GEM을 기반으로 만들어짐 • ACAP-J는 OCAP 기반, ACAP-X는 DASE 기반 • 데이터방송 해상도 • Terrestrial to HD Cable • Terrestrial to SD Cable • EPG • Terrestrial(PSIP) to Cable(PSIP) • Terrestrial(PSIP) to Cable(SI) • Font/한글입력 • Return Path 제공 여부 • 리모콘 Key

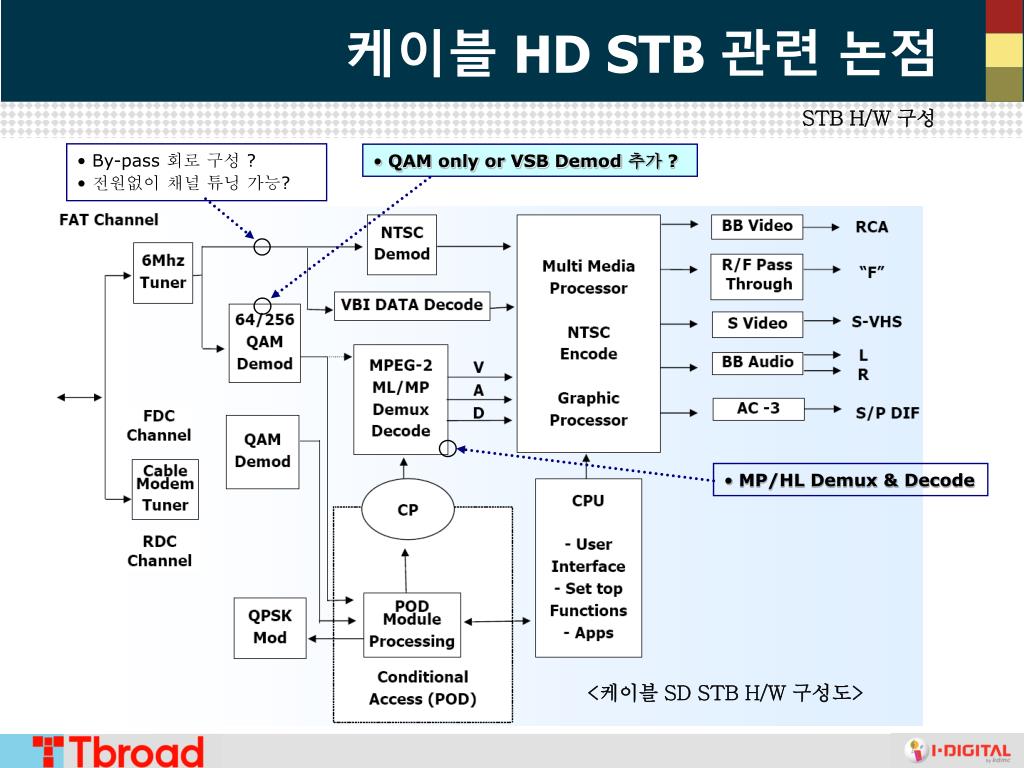

8. QAM only or VSB Demod 추가 ? • By-pass 회로 구성 ? • 전원없이 채널 튜닝 가능? • MP/HL Demux & Decode 케이블 HD STB 관련 논점 STB H/W 구성 <케이블 SD STB H/W 구성도>

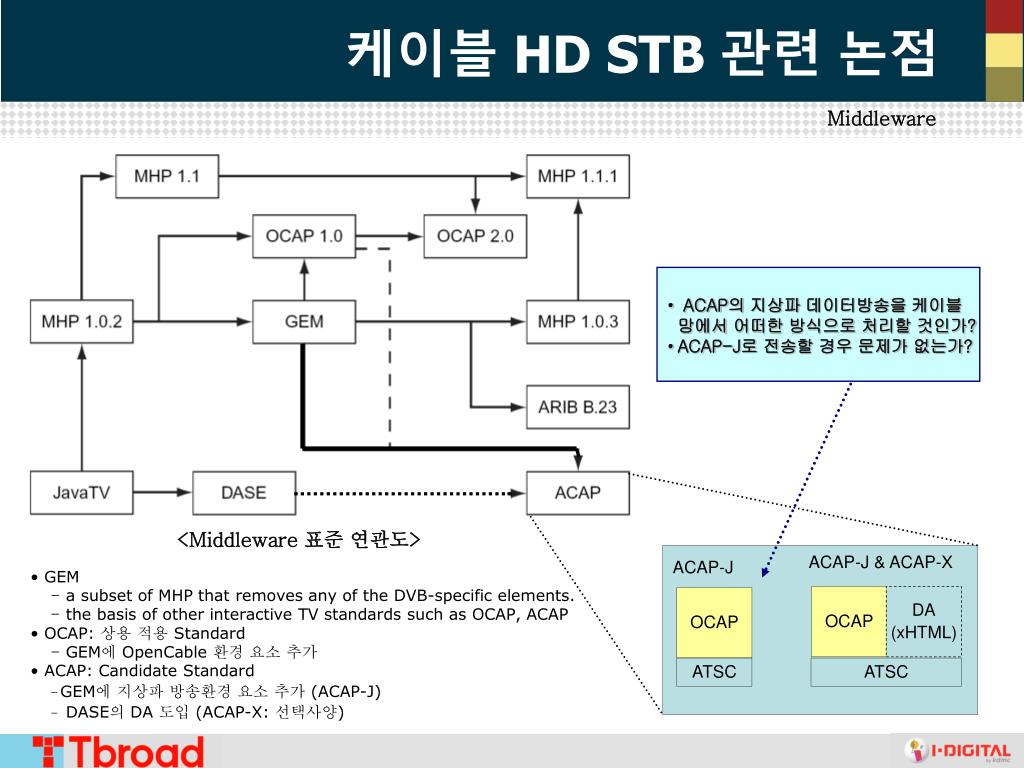

9. 케이블 HD STB 관련 논점 Middleware • ACAP의 지상파 데이터방송을 케이블망에서 어떠한 방식으로 처리할 것인가? • ACAP-J로 전송할 경우 문제가 없는가? <Middleware 표준 연관도> ACAP-J & ACAP-X ACAP-J • GEM • a subset of MHP that removes any of the DVB-specific elements. • the basis of other interactive TV standards such as OCAP, ACAP • OCAP: 상용 적용 Standard • GEM에 OpenCable 환경 요소 추가 • ACAP: Candidate Standard • GEM에 지상파 방송환경 요소 추가 (ACAP-J) • DASE의 DA 도입 (ACAP-X: 선택사양) OCAP DA (xHTML) OCAP ATSC ATSC

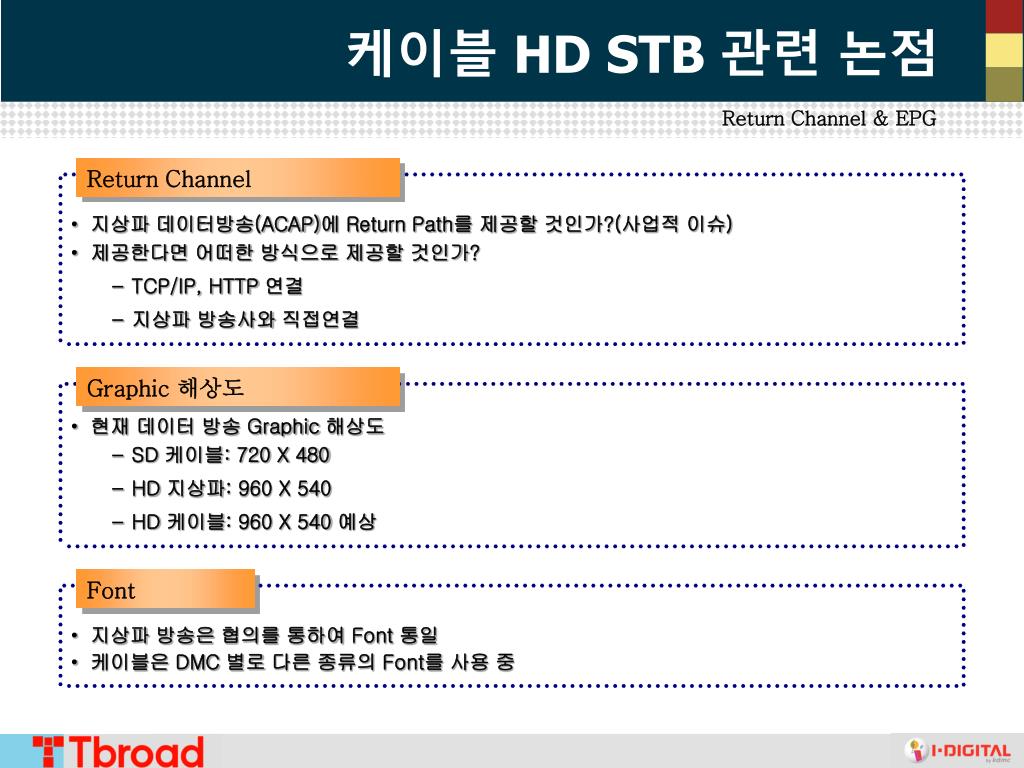

10. 케이블 HD STB 관련 논점 Return Channel & EPG Return Channel • 지상파 데이터방송(ACAP)에 Return Path를 제공할 것인가?(사업적 이슈) • 제공한다면 어떠한 방식으로 제공할 것인가? • TCP/IP, HTTP 연결 • 지상파 방송사와 직접연결 Graphic 해상도 • 현재 데이터 방송 Graphic 해상도 • SD 케이블: 720 X 480 • HD 지상파: 960 X 540 • HD 케이블: 960 X 540 예상 Font • 지상파 방송은 협의를 통하여 Font 통일 • 케이블은 DMC 별로 다른 종류의 Font를 사용 중

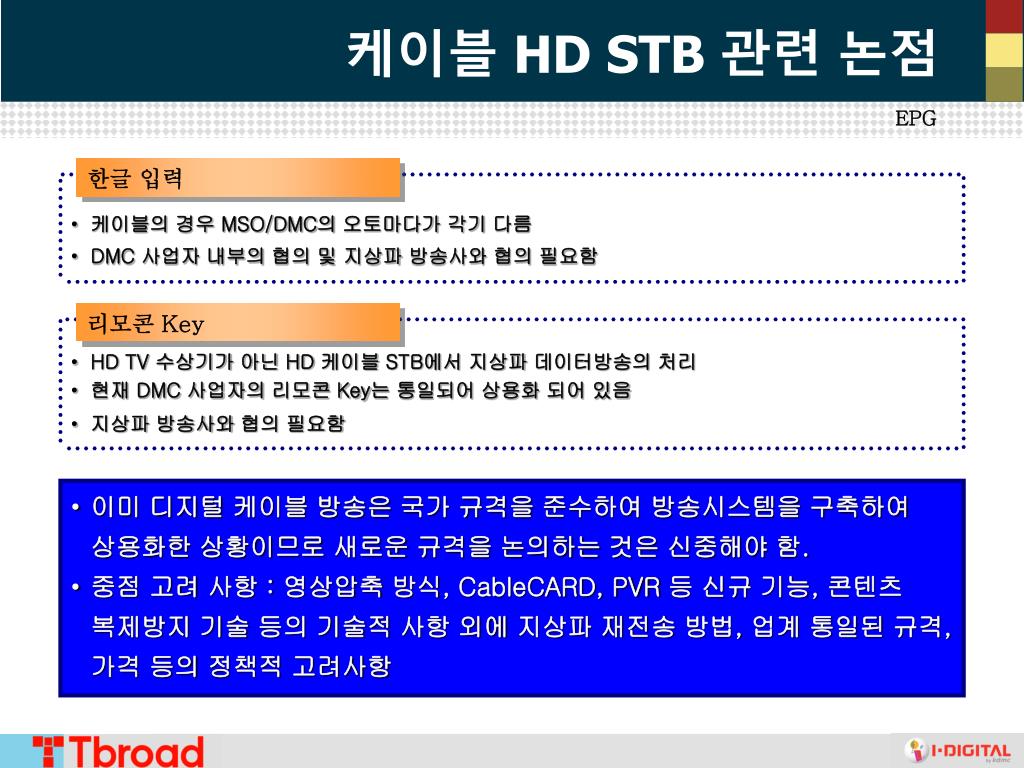

11. 케이블 HD STB 관련 논점 EPG 한글 입력 • 케이블의 경우 MSO/DMC의 오토마다가 각기 다름 • DMC 사업자 내부의 협의 및 지상파 방송사와 협의 필요함 리모콘 Key • HD TV 수상기가 아닌 HD 케이블 STB에서 지상파 데이터방송의 처리 • 현재 DMC 사업자의 리모콘 Key는 통일되어 상용화 되어 있음 • 지상파 방송사와 협의 필요함 • 이미 디지털 케이블 방송은 국가 규격을 준수하여 방송시스템을 구축하여 상용화한 상황이므로 새로운 규격을 논의하는 것은 신중해야 함. • 중점 고려 사항 : 영상압축 방식, CableCARD, PVR 등 신규 기능, 콘텐츠 복제방지 기술 등의 기술적 사항 외에 지상파 재전송 방법, 업계 통일된 규격, 가격 등의 정책적 고려사항

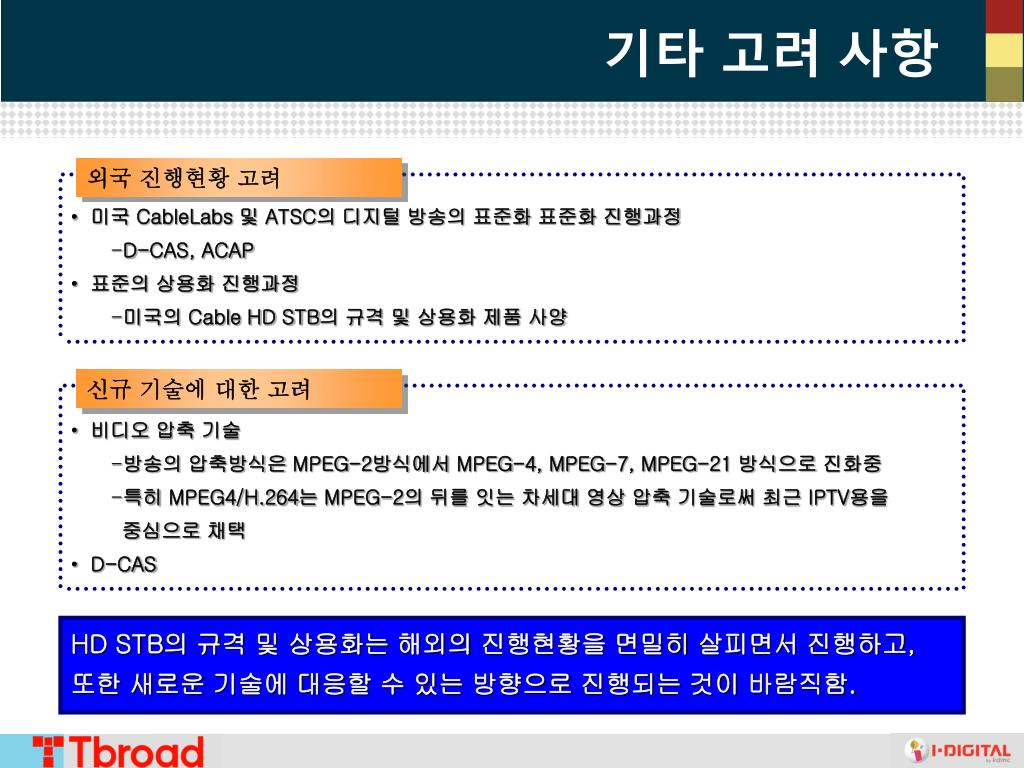

12. 기타 고려 사항 외국 진행현황 고려 • 미국 CableLabs 및 ATSC의 디지털 방송의 표준화 표준화 진행과정 • D-CAS, ACAP • 표준의 상용화 진행과정 • 미국의 Cable HD STB의 규격 및 상용화 제품 사양 신규 기술에 대한 고려 • 비디오 압축 기술 • 방송의 압축방식은 MPEG-2방식에서 MPEG-4, MPEG-7, MPEG-21 방식으로 진화중 • 특히 MPEG4/H.264는 MPEG-2의 뒤를 잇는 차세대 영상 압축 기술로써 최근 IPTV용을 중심으로 채택 • D-CAS HD STB의 규격 및 상용화는 해외의 진행현황을 면밀히 살피면서 진행하고, 또한 새로운 기술에 대응할 수 있는 방향으로 진행되는 것이 바람직함.

13. 감사합니다. kbkim@tbroad.com
