Agilent Technologies 5529A 教育訓練基礎課程 新勁國際有限公司
Agilent Technologies 前言： 此份報告是針對初次使用5519系統的客戶所製作的教育訓練基礎課程，在您詳細閱讀此份流程後，相信可以更快速的上手5519系統，報告內包含了安裝軟體，架設雷射等相關資訊，如果您看完此份報告後仍有其他疑問，歡迎來電詢問，我們將盡速為您處理。 新勁國際有限公司 TEL：(02)2792-1369 FAX：(02)2792-1984 CULLAM@ms17.hine.net

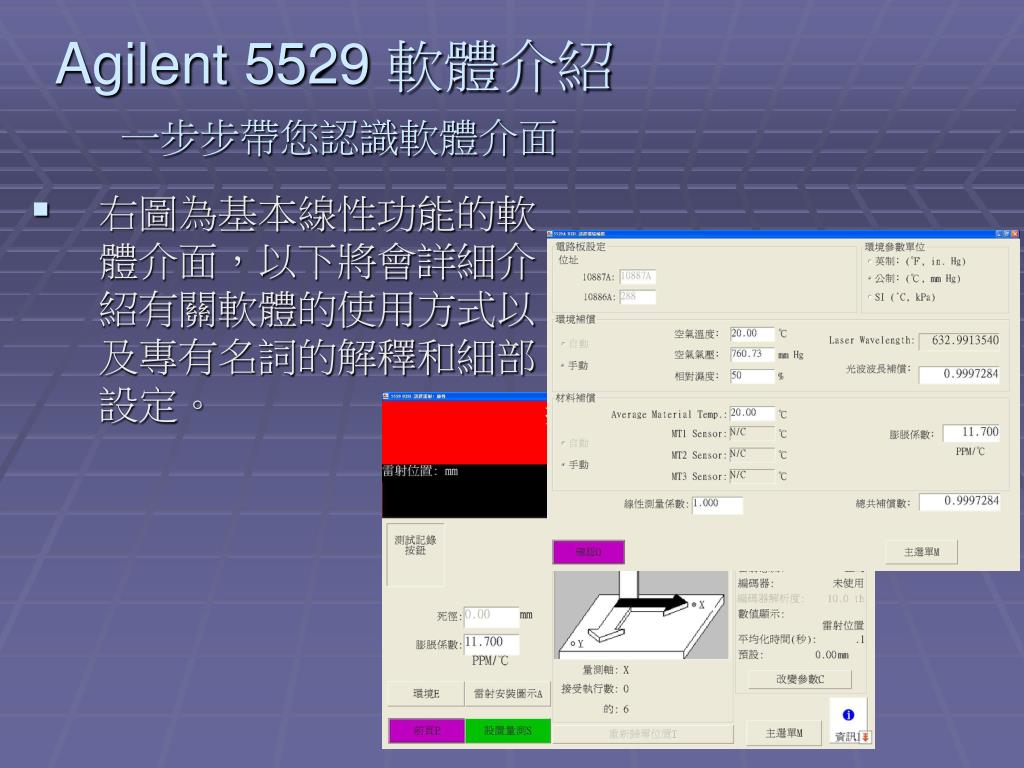

右圖為基本線性功能的軟體介面，以下將會詳細介紹有關軟體的使用方式以及專有名詞的解釋和細部設定。右圖為基本線性功能的軟體介面，以下將會詳細介紹有關軟體的使用方式以及專有名詞的解釋和細部設定。 Agilent 5529 軟體介紹 一步步帶您認識軟體介面
Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • 系統錯誤訊息，可在此區域快速的簡易判斷系統連線或是介面的錯誤訊息 • 量測時的基礎設定，可經由這邊選擇誤差單位以及細部設定。 • 死徑誤差以及膨脹係數的相關設定，將於後面詳述 • 從此可切換至環境監控以及設置量測的頁面，並且有簡易的雷射安裝說明。

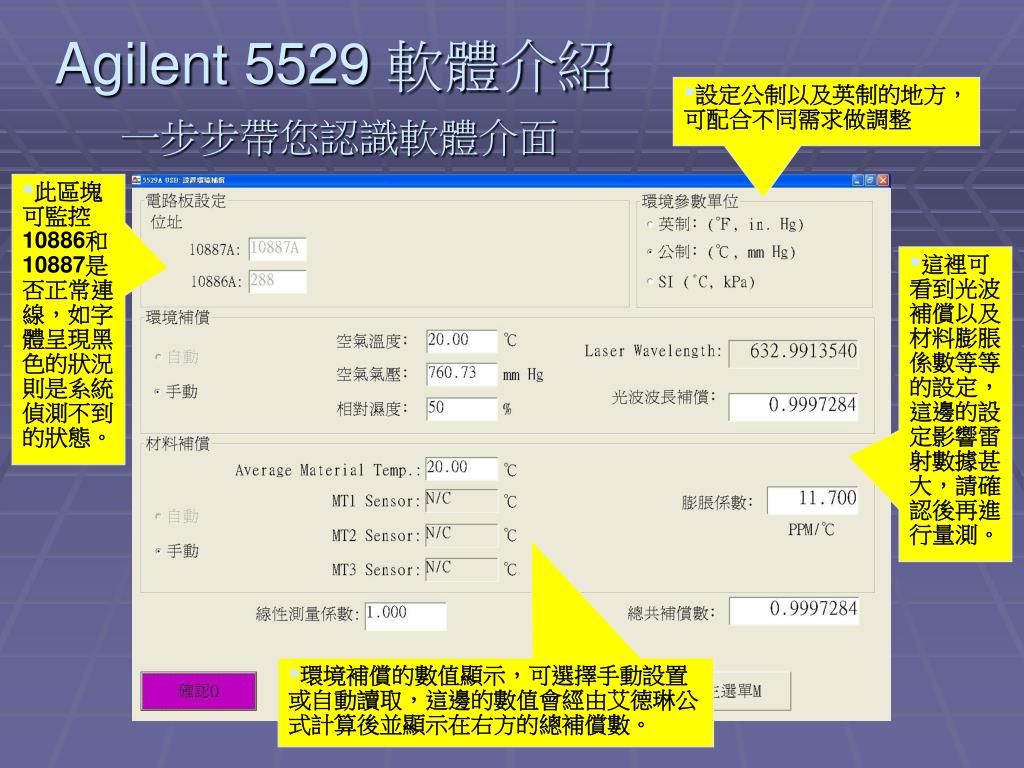

Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • 設定公制以及英制的地方，可配合不同需求做調整 • 此區塊可監控10886和10887是否正常連線，如字體呈現黑色的狀況則是系統偵測不到的狀態。 • 這裡可看到光波補償以及材料膨脹係數等等的設定，這邊的設定影響雷射數據甚大，請確認後再進行量測。 • 環境補償的數值顯示，可選擇手動設置或自動讀取，這邊的數值會經由艾德琳公式計算後並顯示在右方的總補償數。

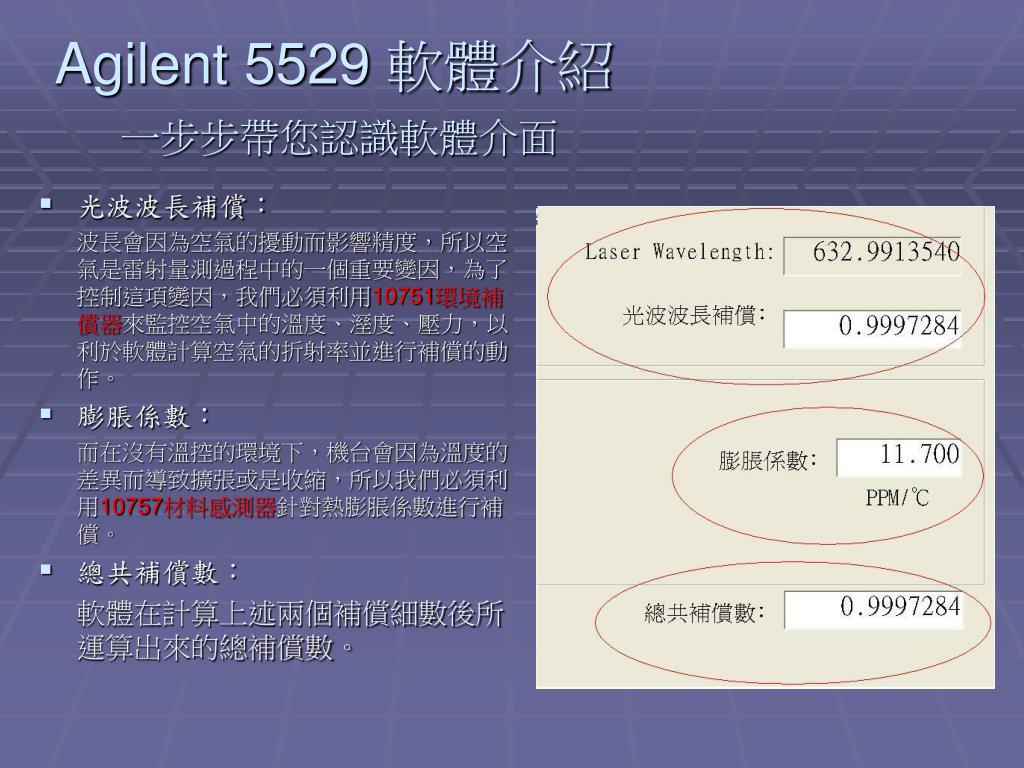

光波波長補償： 波長會因為空氣的擾動而影響精度，所以空氣是雷射量測過程中的一個重要變因，為了控制這項變因，我們必須利用10751環境補償器來監控空氣中的溫度、溼度、壓力，以利於軟體計算空氣的折射率並進行補償的動作。 膨脹係數： 而在沒有溫控的環境下，機台會因為溫度的差異而導致擴張或是收縮，所以我們必須利用10757材料感測器針對熱膨脹係數進行補償。 總共補償數： 軟體在計算上述兩個補償細數後所運算出來的總補償數。 Agilent 5529 軟體介紹 一步步帶您認識軟體介面
Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • 可在此設定量測的行進模式，以及單雙向等設定 • 這部份會因機台的大小以及量測軸的不同而有所改變，請依需求自行設定數值 • 在此可以更改機器資訊，如果需印製英文版報告，應在機器資訊中避免輸入中文以免出現亂碼等現象。

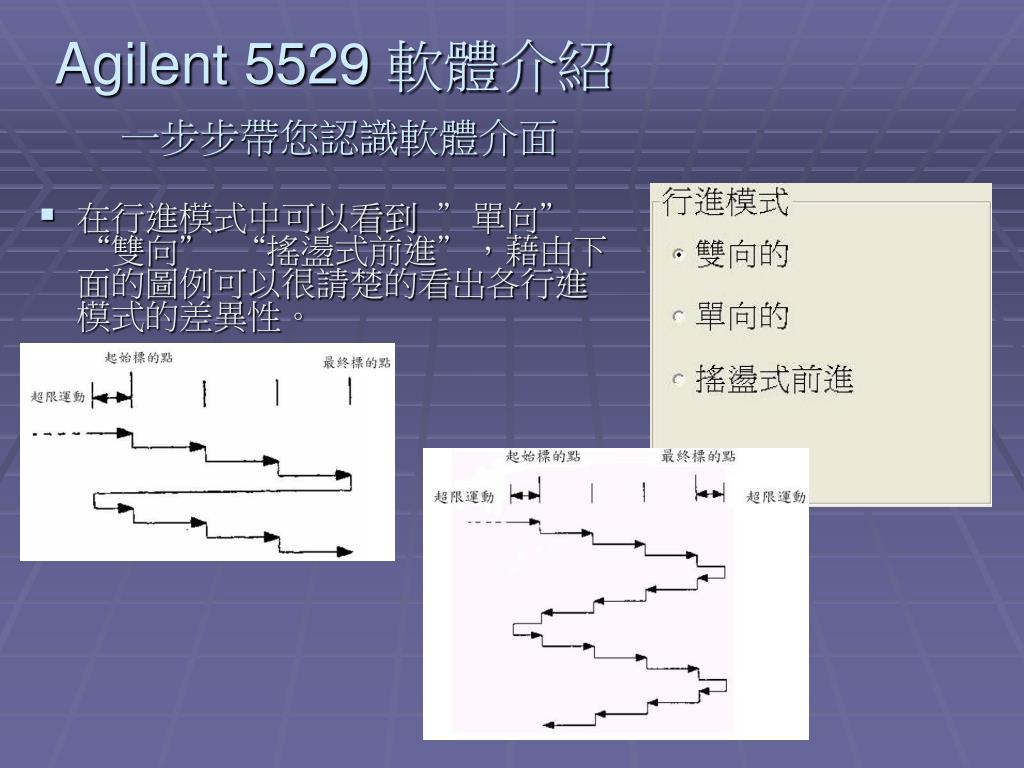

Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • 在行進模式中可以看到 ”單向” “雙向” “搖盪式前進”，藉由下面的圖例可以很請楚的看出各行進模式的差異性。

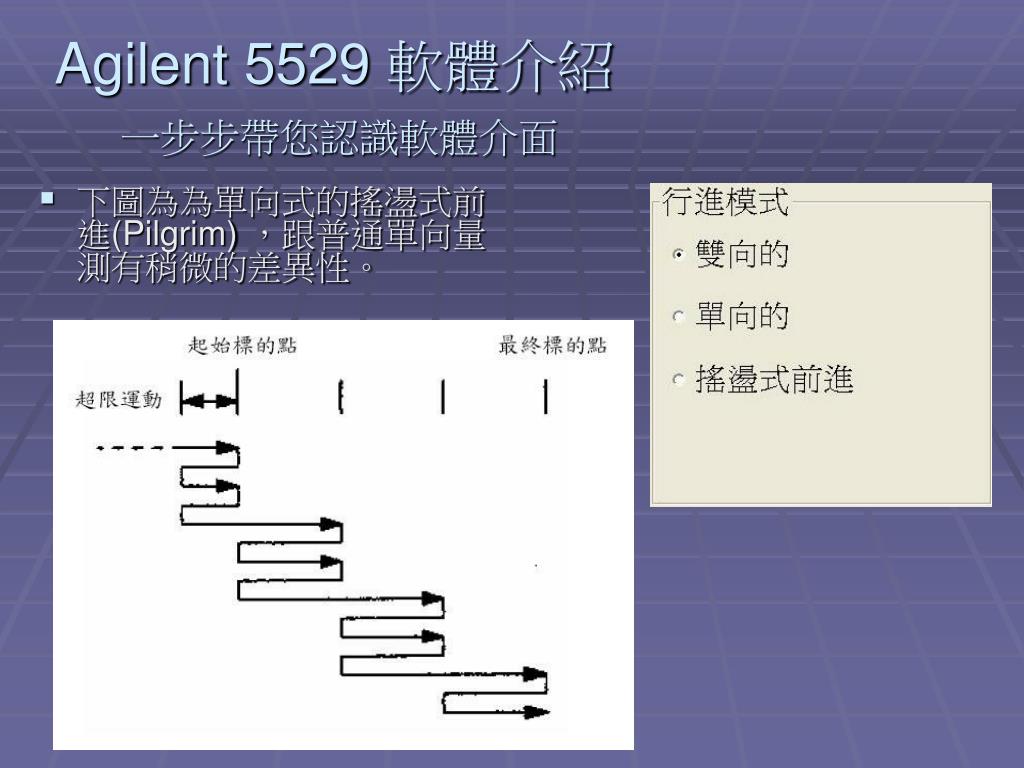

Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • 下圖為為單向式的搖盪式前進(Pilgrim) ，跟普通單向量測有稍微的差異性。

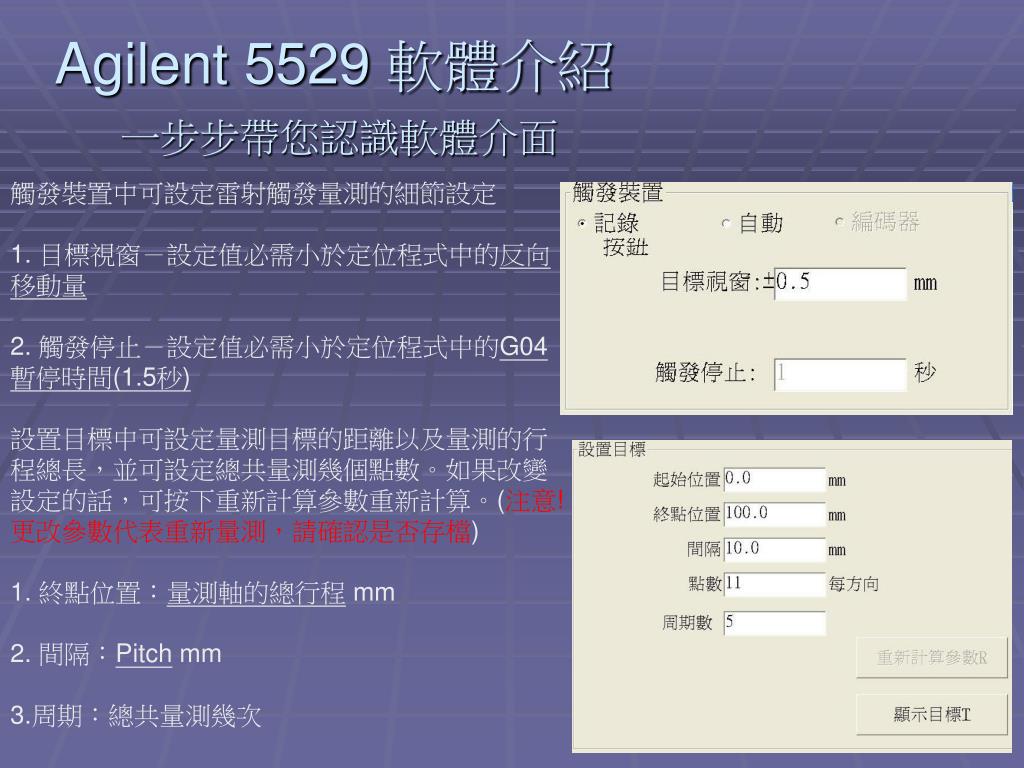

Agilent 5529 軟體介紹 一步步帶您認識軟體介面 觸發裝置中可設定雷射觸發量測的細節設定 1. 目標視窗－設定值必需小於定位程式中的反向移動量 2. 觸發停止－設定值必需小於定位程式中的G04暫停時間(1.5秒) 設置目標中可設定量測目標的距離以及量測的行程總長，並可設定總共量測幾個點數。如果改變設定的話，可按下重新計算參數重新計算。(注意! 更改參數代表重新量測，請確認是否存檔) 1. 終點位置：量測軸的總行程mm 2. 間隔：Pitch mm 3.周期：總共量測幾次
Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • 量測各點的詳細數值 • 量測過程中可經由此簡易圖形判斷量測是否正常。 • 量測結束後可按下此按鈕進行詳細的分析，也可選擇消除資料重新量測。

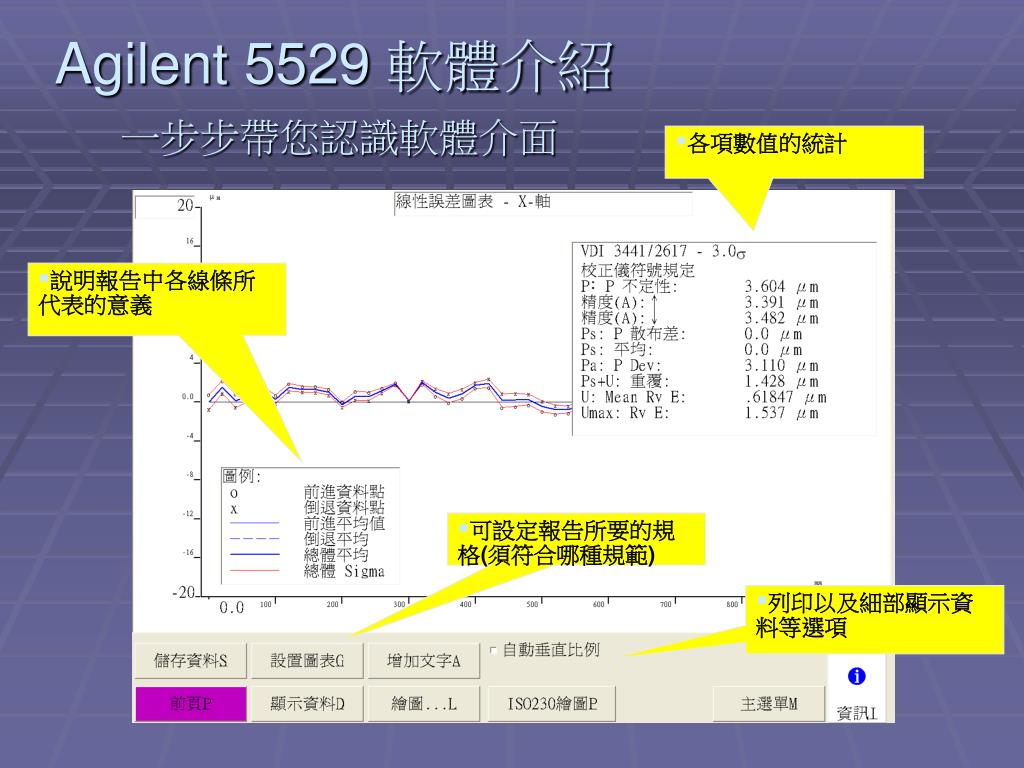

Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • 各項數值的統計 • 說明報告中各線條所代表的意義 • 可設定報告所要的規格(須符合哪種規範) • 列印以及細部顯示資料等選項

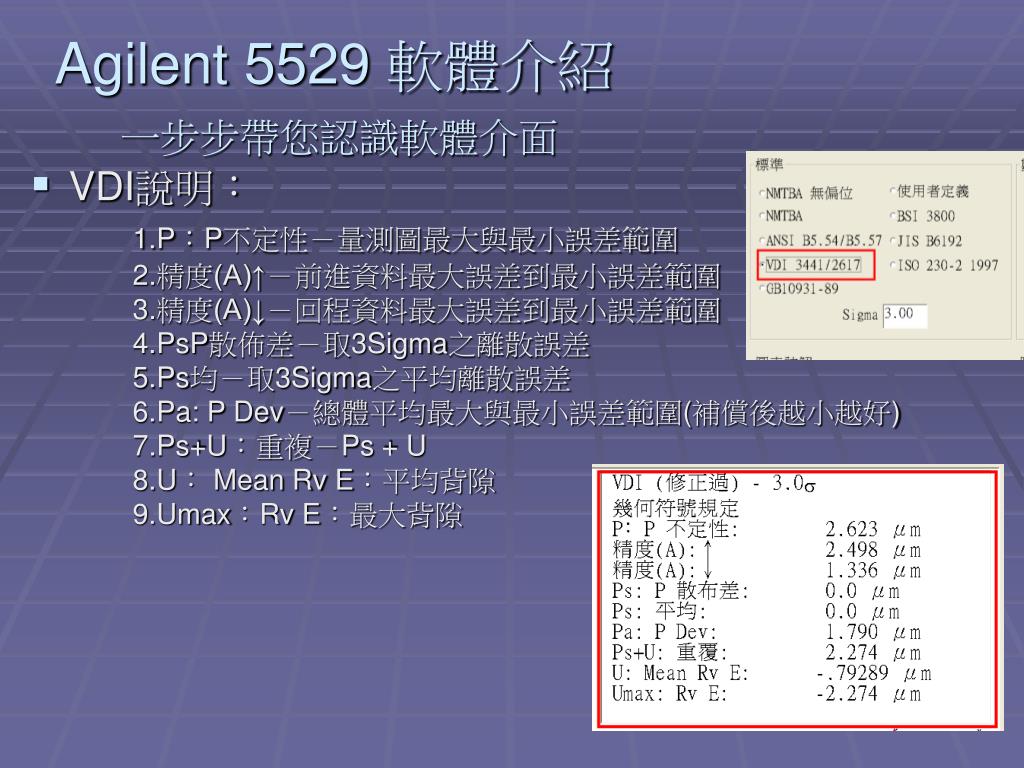

Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • VDI說明： 1.P：P不定性－量測圖最大與最小誤差範圍 2.精度(A)↑－前進資料最大誤差到最小誤差範圍 3.精度(A)↓－回程資料最大誤差到最小誤差範圍 4.PsP散佈差－取3Sigma之離散誤差 5.Ps均－取3Sigma之平均離散誤差 6.Pa: P Dev－總體平均最大與最小誤差範圍(補償後越小越好) 7.Ps+U：重複－Ps + U 8.U： Mean Rv E：平均背隙 9.Umax：Rv E：最大背隙

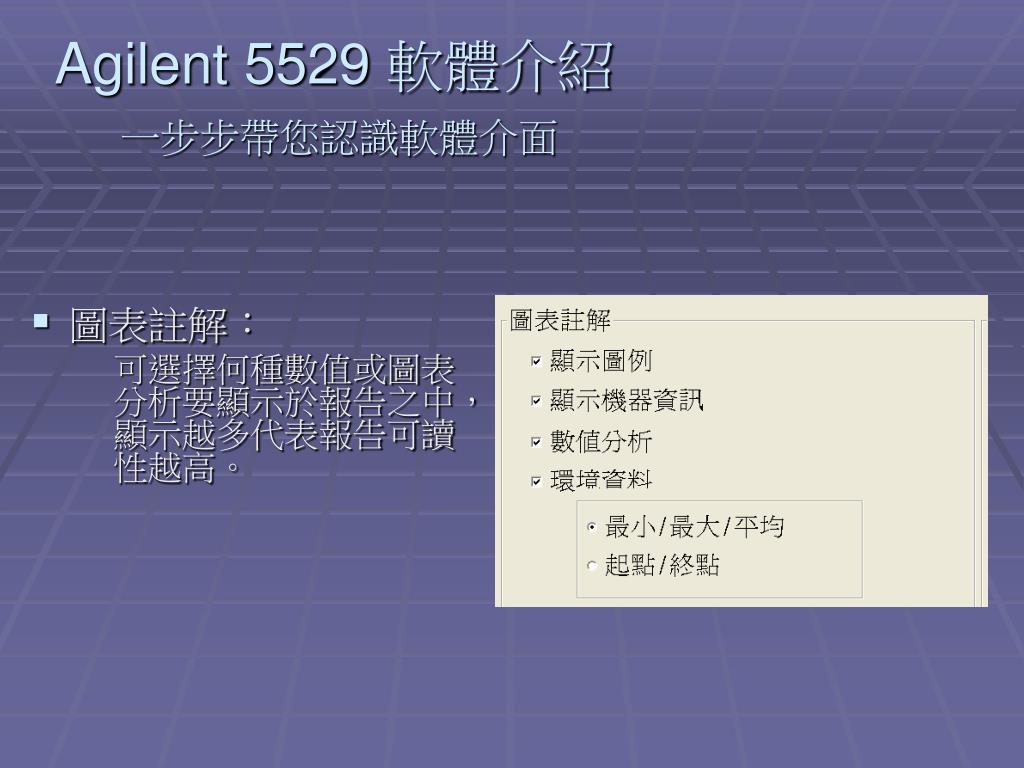

Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • 圖表註解： 可選擇何種數值或圖表分析要顯示於報告之中，顯示越多代表報告可讀性越高。

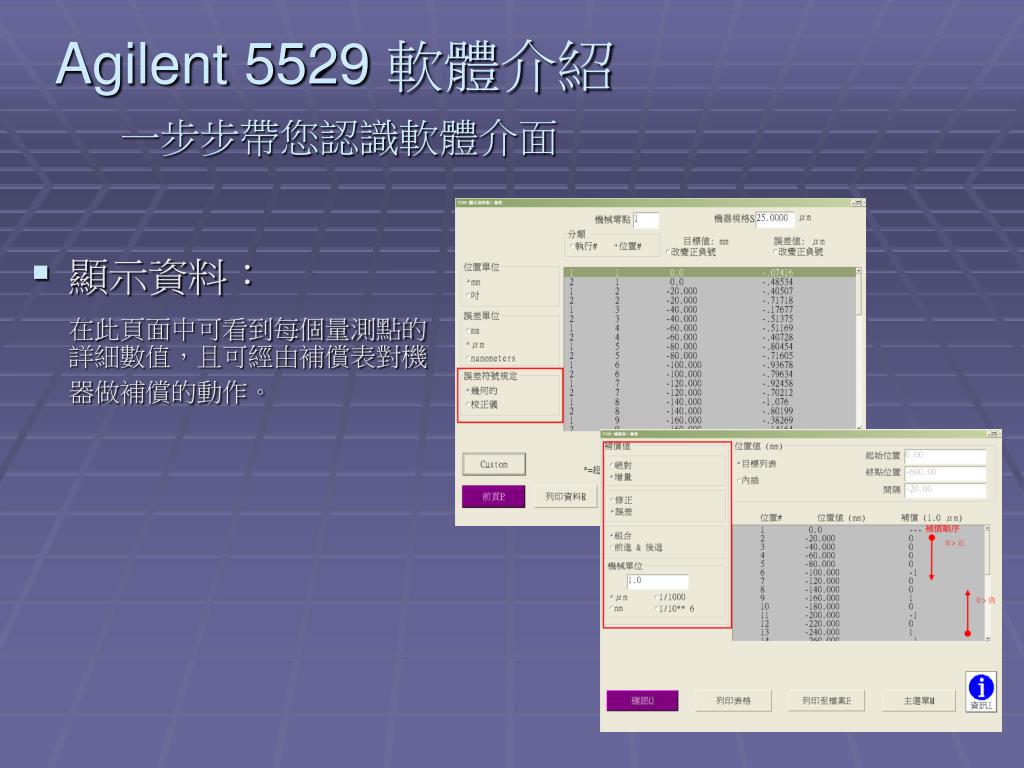

Agilent 5529 軟體介紹 一步步帶您認識軟體介面 • 顯示資料： 在此頁面中可看到每個量測點的詳細數值，且可經由補償表對機器做補償的動作。
Agilent 5529 軟體量測應用 鏡頭量測分類 • 所需設備 • 5529A基本系統 • 55280B線性量測套件 • 有效的記錄能力及提高要求定位和速度控制的機械之軸上的定位精度 55280B 線性量測套件

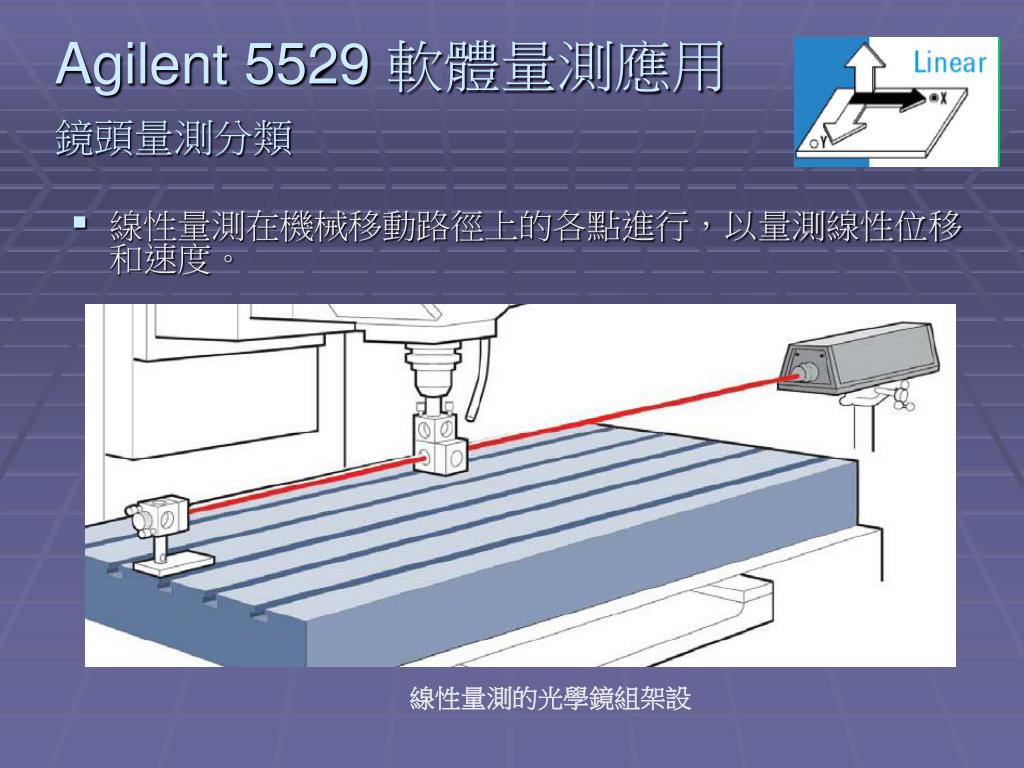

Agilent 5529 軟體量測應用 鏡頭量測分類 • 線性量測在機械移動路徑上的各點進行，以量測線性位移和速度。 線性量測的光學鏡組架設

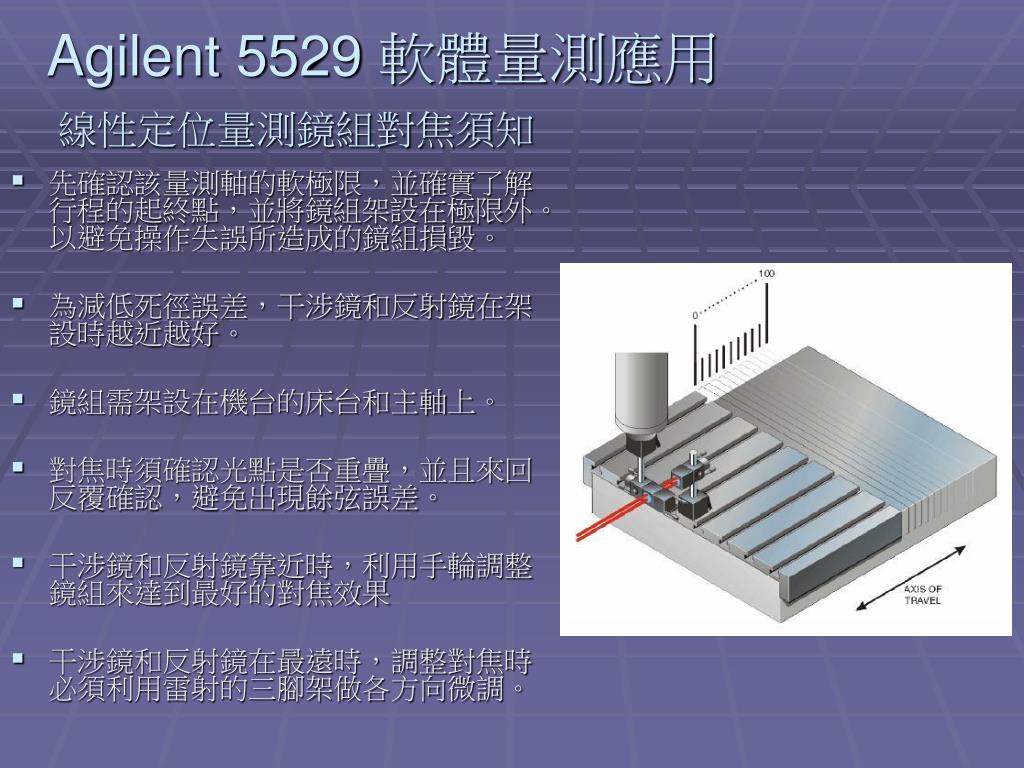

Agilent 5529 軟體量測應用 線性定位量測鏡組對焦須知 • 先確認該量測軸的軟極限，並確實了解行程的起終點，並將鏡組架設在極限外。以避免操作失誤所造成的鏡組損毀。 • 為減低死徑誤差，干涉鏡和反射鏡在架設時越近越好。 • 鏡組需架設在機台的床台和主軸上。 • 對焦時須確認光點是否重疊，並且來回反覆確認，避免出現餘弦誤差。 • 干涉鏡和反射鏡靠近時，利用手輪調整鏡組來達到最好的對焦效果 • 干涉鏡和反射鏡在最遠時，調整對焦時必須利用雷射的三腳架做各方向微調。
Agilent 5529 軟體量測應用 雷射量測報告的判讀 • 在雷射量測結束後，電腦自動會生成一份報告，以下就針對此報告(VDI標準)做一個大致上的解說。 • VDI說明： 1.P：P不定性－量測圖最大與最小誤差範圍 2.精度(A)↑－前進資料最大誤差到最小誤差範圍 3.精度(A)↓－回程資料最大誤差到最小誤差範圍 4.PsP散佈差－取3Sigma之離散誤差 5.Ps均－取3Sigma之平均離散誤差 6.Pa: P Dev－總體平均最大與最小誤差範圍(補償後越小越好) 7.Ps+U：重複－Ps + U 8.U： Mean Rv E：平均背隙 9.Umax：Rv E：最大背隙
Agilent 5529 軟體量測應用 雷射量測報告的判讀
本公司服務內容 • Education and Training • 1 Year Limited Warranty • Overhaul : Replace laser tube • Repair 5529A System 誠懇 專業 創新 新勁國際與你共創未來
十一、 參考資料 • Agilent (HP) 產品型錄 1992-2006 • Cullam Technology 產品型錄 1993-2006 • Hall, Donald E. 1991. Musical Acoustics. Pacific Grove, CA: Brooks/Cole Publishing Company. • Physics Departmen Documents • Rudolf Kingslake,Applied optics & optical engineering,
