  1. RF系统标签方案

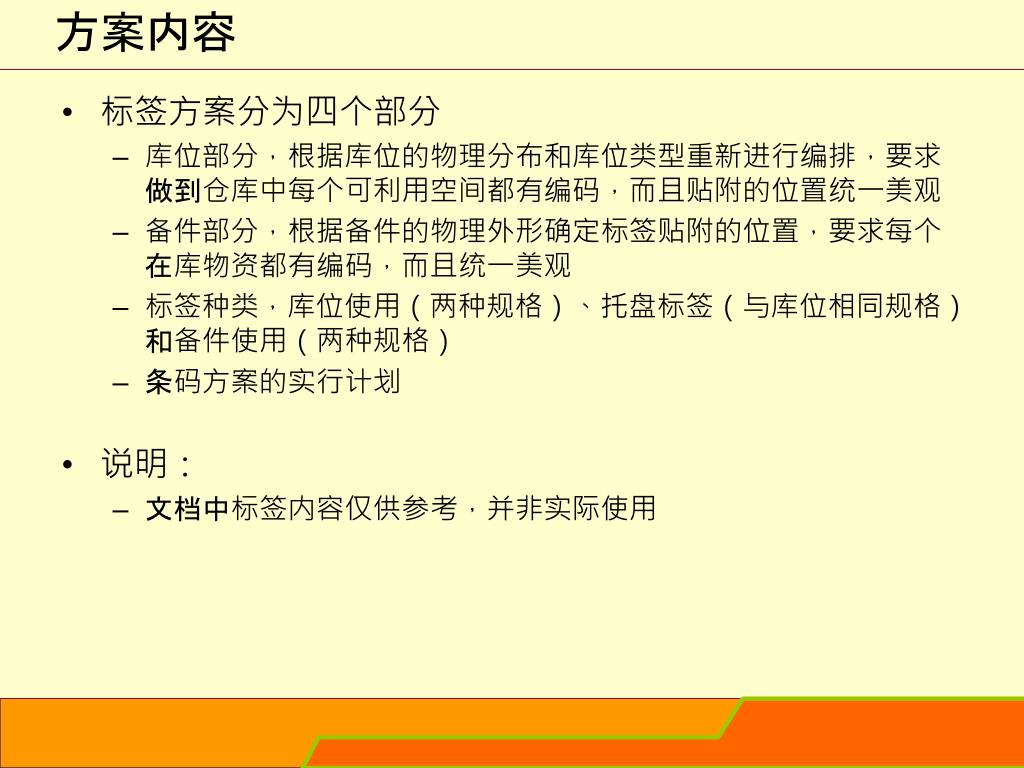

  2. 方案内容 • 标签方案分为四个部分 • 库位部分，根据库位的物理分布和库位类型重新进行编排，要求做到仓库中每个可利用空间都有编码，而且贴附的位置统一美观 • 备件部分，根据备件的物理外形确定标签贴附的位置，要求每个在库物资都有编码，而且统一美观 • 标签种类，库位使用（两种规格）、托盘标签（与库位相同规格）和备件使用（两种规格） • 条码方案的实行计划 • 说明： • 文档中标签内容仅供参考，并非实际使用

  3. 货架分布

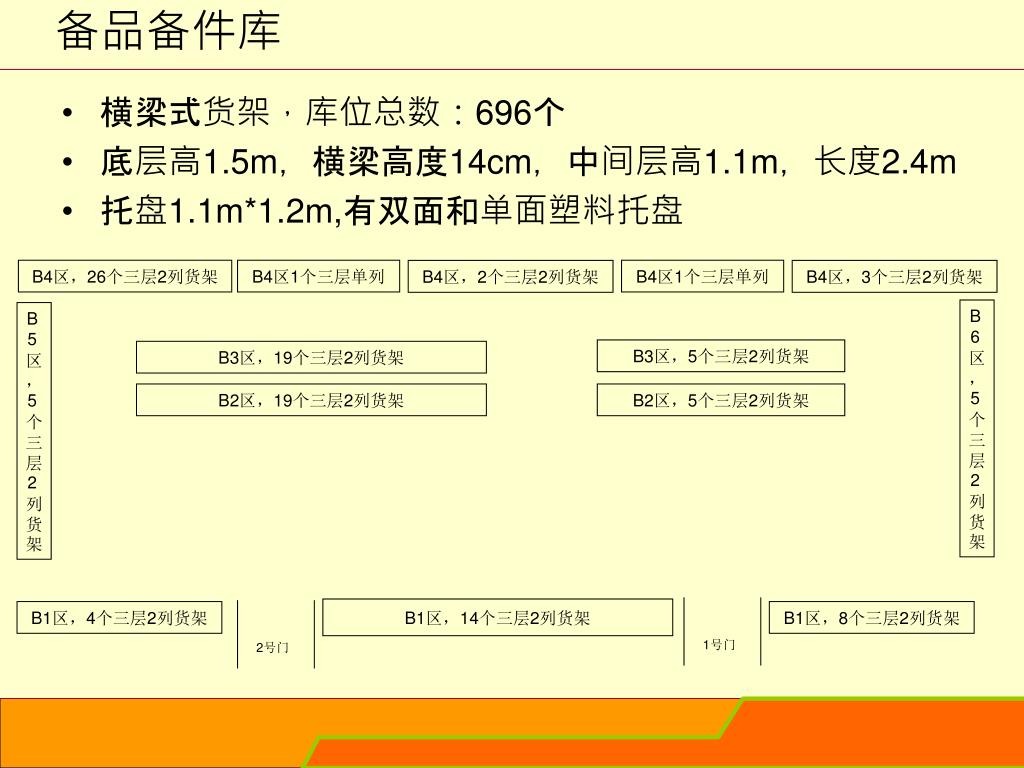

  4. 1号门 2号门 备品备件库 • 横梁式货架，库位总数：696个 • 底层高1.5m，横梁高度14cm，中间层高1.1m，长度2.4m • 托盘1.1m*1.2m,有双面和单面塑料托盘 B4区，26个三层2列货架 B4区1个三层单列 B4区1个三层单列 B4区，2个三层2列货架 B4区，3个三层2列货架 B6区，5个三层2列货架 B5区，5个三层2列货架 B3区，5个三层2列货架 B3区，19个三层2列货架 B2区，19个三层2列货架 B2区，5个三层2列货架 B1区，14个三层2列货架 B1区，4个三层2列货架 B1区，8个三层2列货架

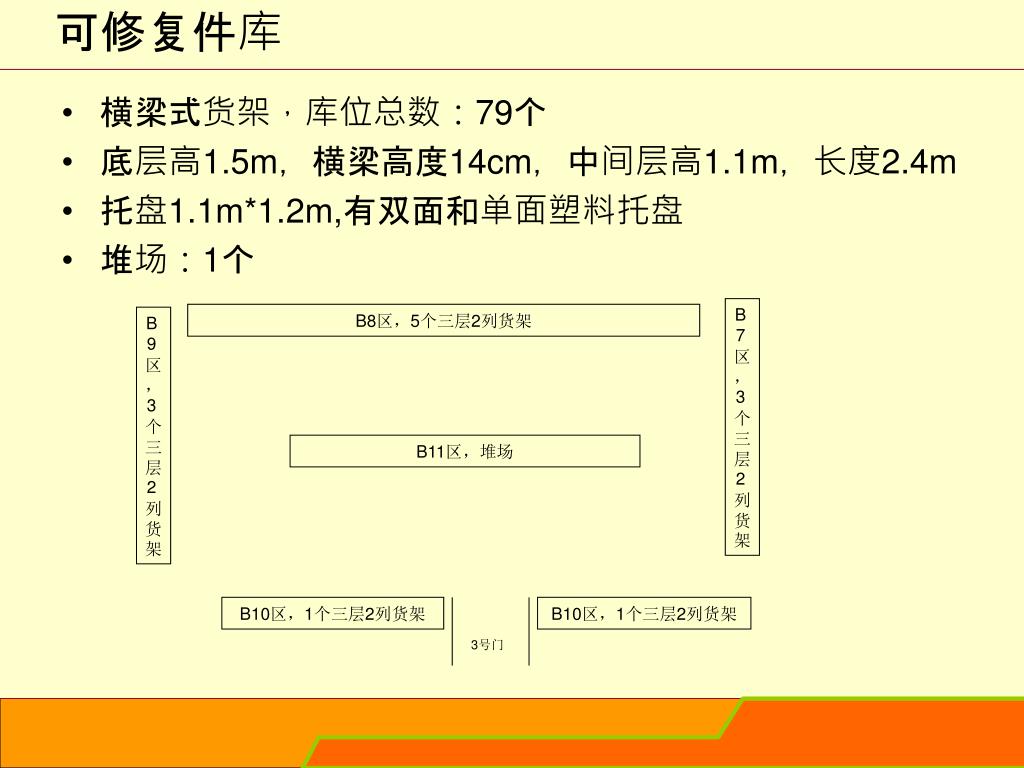

  5. 3号门 可修复件库 • 横梁式货架，库位总数：79个 • 底层高1.5m，横梁高度14cm，中间层高1.1m，长度2.4m • 托盘1.1m*1.2m,有双面和单面塑料托盘 • 堆场：1个 B7区，3个三层2列货架 B8区，5个三层2列货架 B 9区，3个三层2列货架 B11区，堆场 B10区，1个三层2列货架 B10区，1个三层2列货架

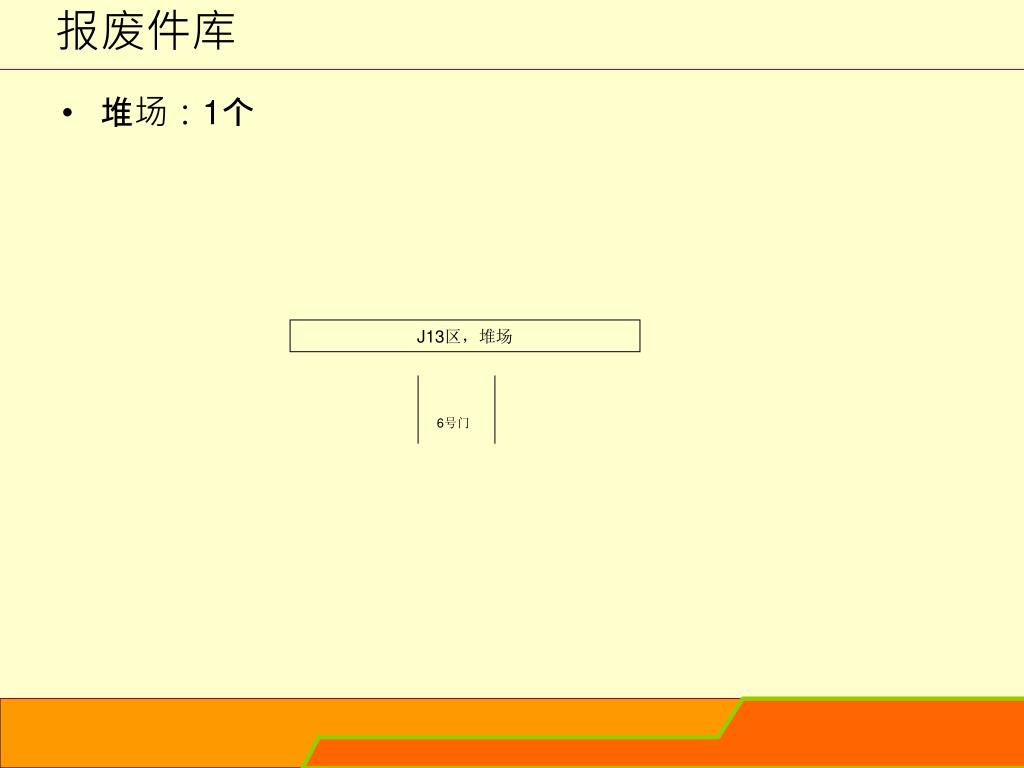

  6. 6号门 报废件库 • 堆场：1个 J13区，堆场

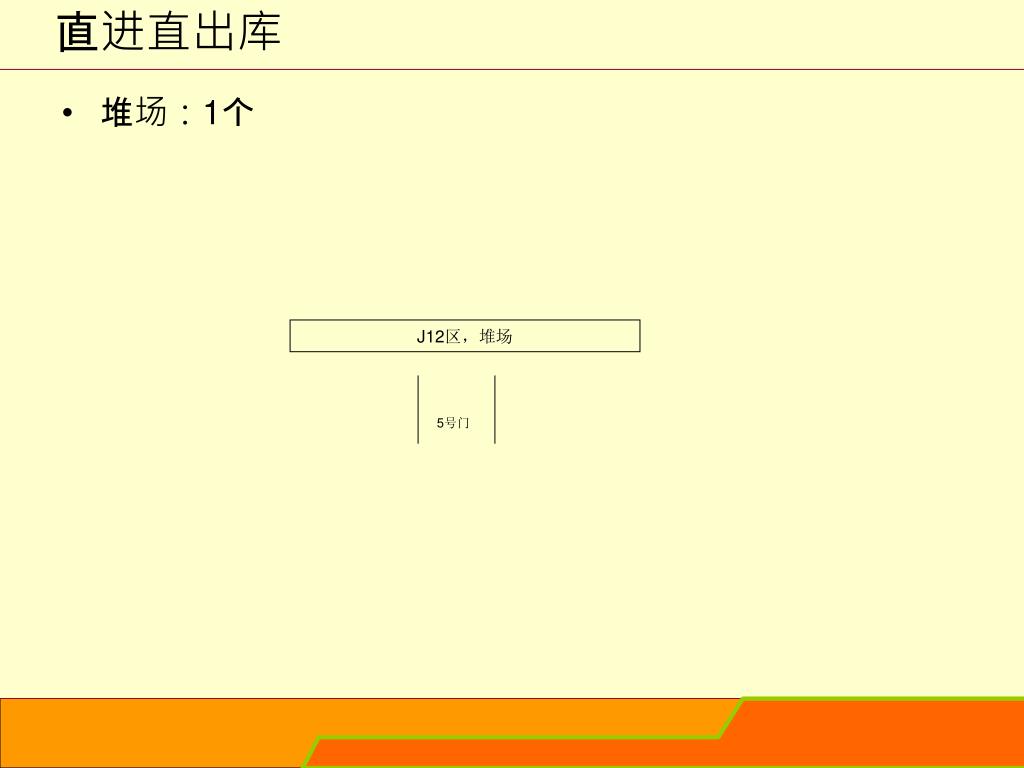

  7. 5号门 直进直出库 • 堆场：1个 J12区，堆场

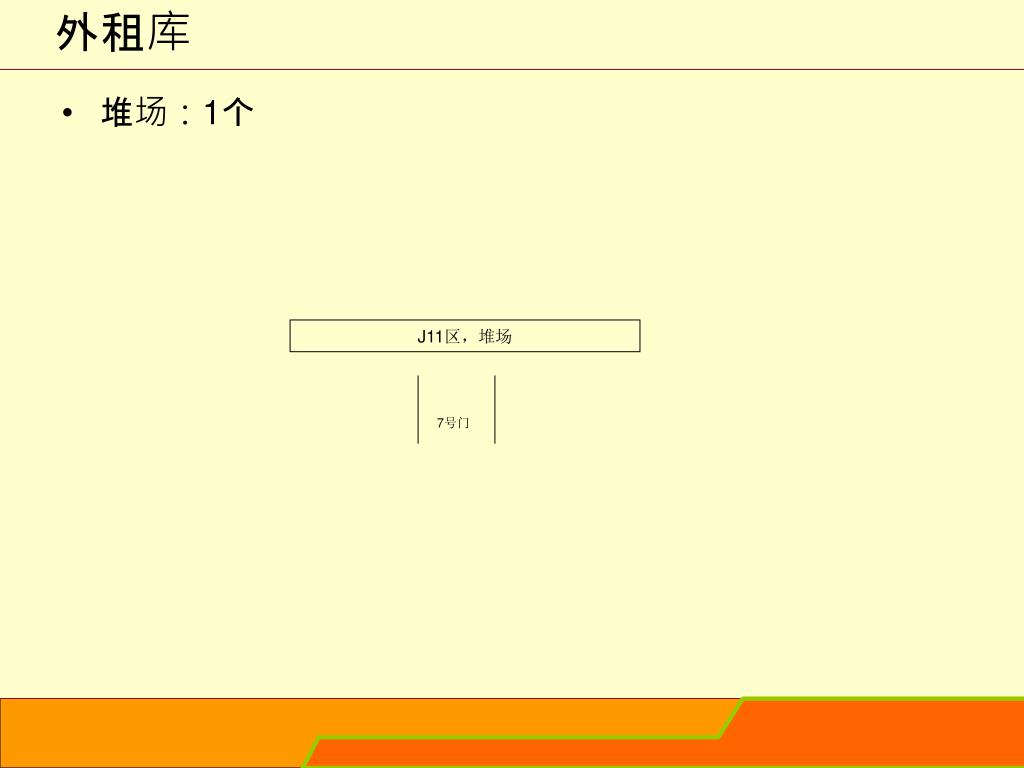

  8. 7号门 外租库 • 堆场：1个 J11区，堆场

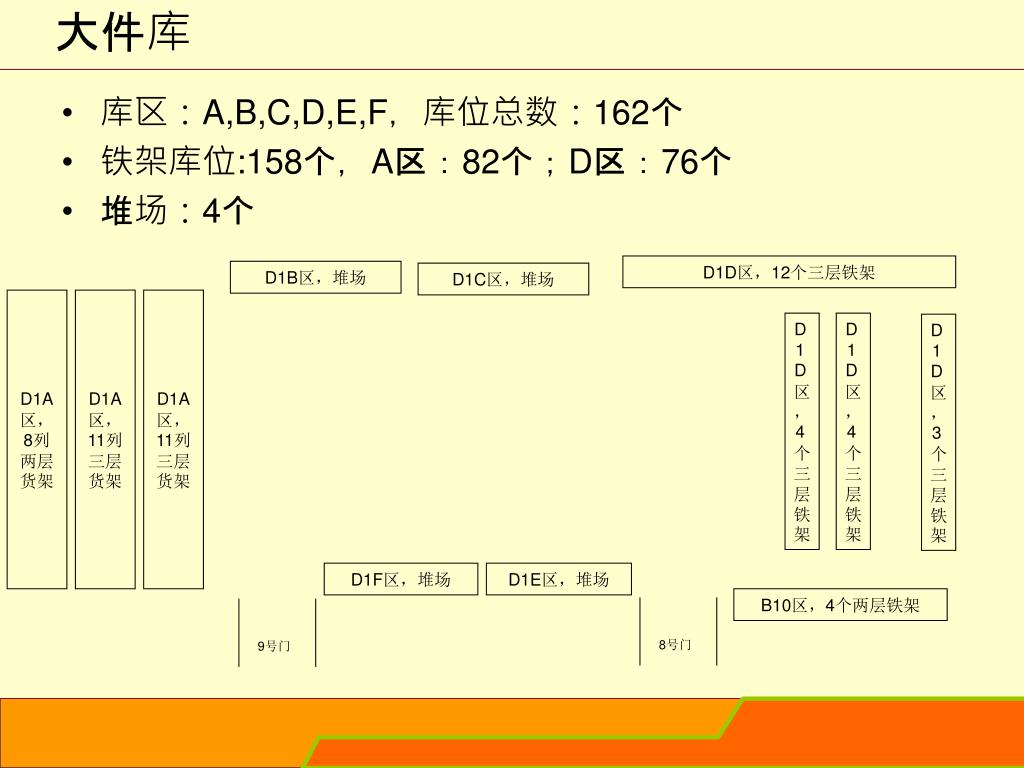

  9. 8号门 9号门 大件库 • 库区：A,B,C,D,E,F，库位总数：162个 • 铁架库位:158个，A区：82个；D区：76个 • 堆场：4个 D1D区，12个三层铁架 D1B区，堆场 D1C区，堆场 D1A 区，8列两层货架 D1A 区，11列三层货架 D1A 区，11列三层货架 D1D区，4个三层铁架 D1D区，4个三层铁架 D1D区，3个三层铁架 D1F区，堆场 D1E区，堆场 B10区，4个两层铁架

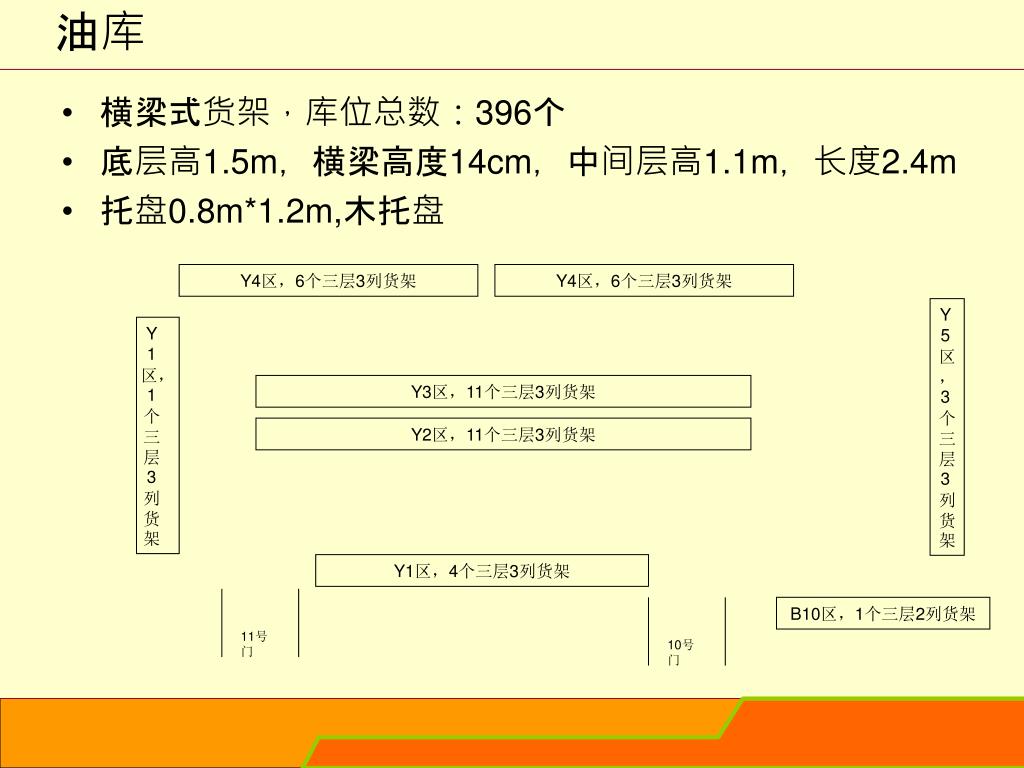

  10. 11号门 10号门 油库 • 横梁式货架，库位总数：396个 • 底层高1.5m，横梁高度14cm，中间层高1.1m，长度2.4m • 托盘0.8m*1.2m,木托盘 Y4区，6个三层3列货架 Y4区，6个三层3列货架 Y5区，3个三层3列货架 Y 1区，1个三层3列货架 Y3区，11个三层3列货架 Y2区，11个三层3列货架 Y1区，4个三层3列货架 B10区，1个三层2列货架

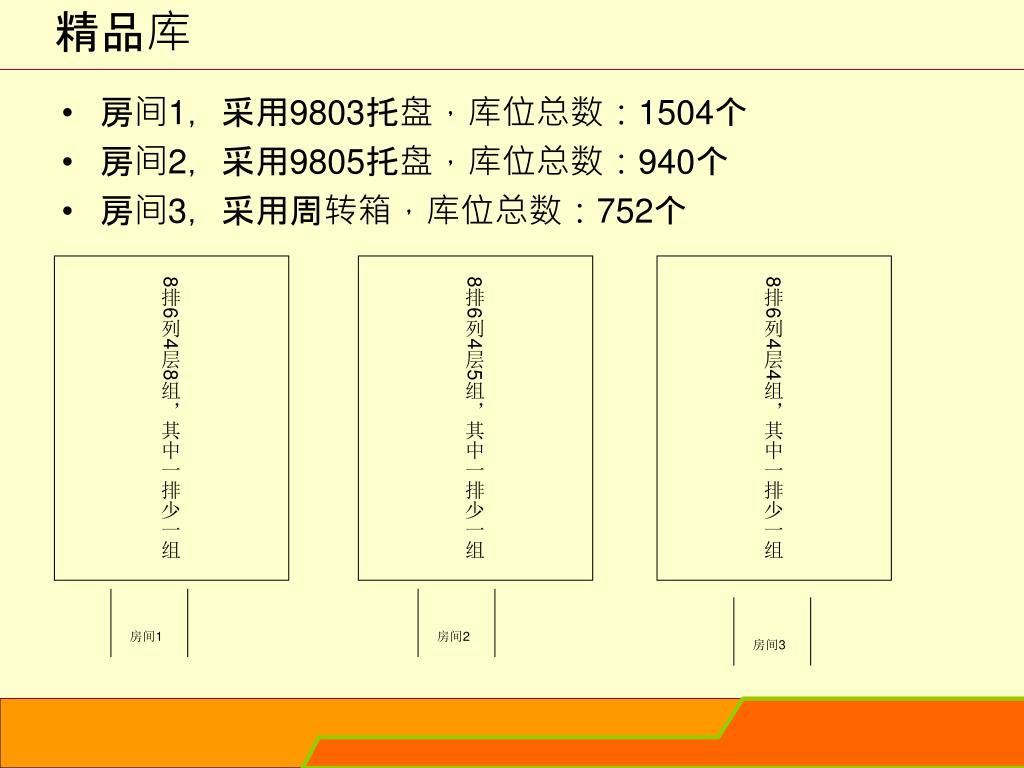

  11. 房间1 房间2 房间3 精品库 • 房间1，采用9803托盘，库位总数：1504个 • 房间2，采用9805托盘，库位总数：940个 • 房间3，采用周转箱，库位总数：752个 8排6列4层8组，其中一排少一组 8排6列4层5组，其中一排少一组 8排6列4层4组，其中一排少一组

  12. 一、库位标签

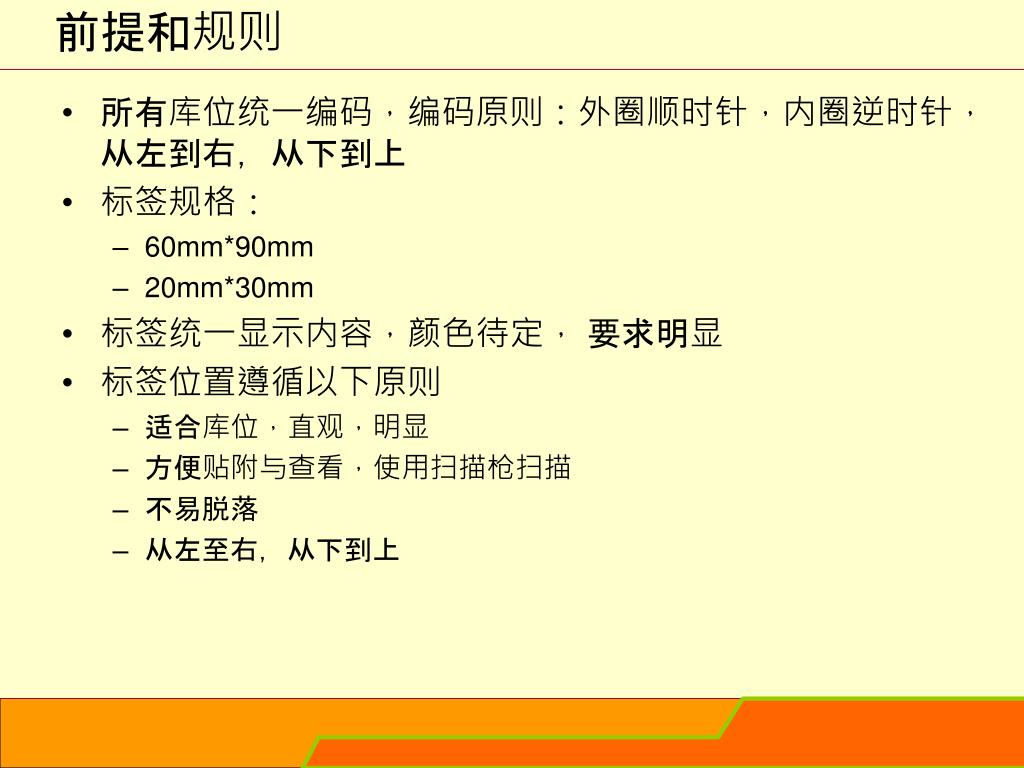

  13. 前提和规则 • 所有库位统一编码，编码原则：外圈顺时针，内圈逆时针，从左到右，从下到上 • 标签规格： • 60mm*90mm • 20mm*30mm • 标签统一显示内容，颜色待定， 要求明显 • 标签位置遵循以下原则 • 适合库位，直观，明显 • 方便贴附与查看，使用扫描枪扫描 • 不易脱落 • 从左至右，从下到上

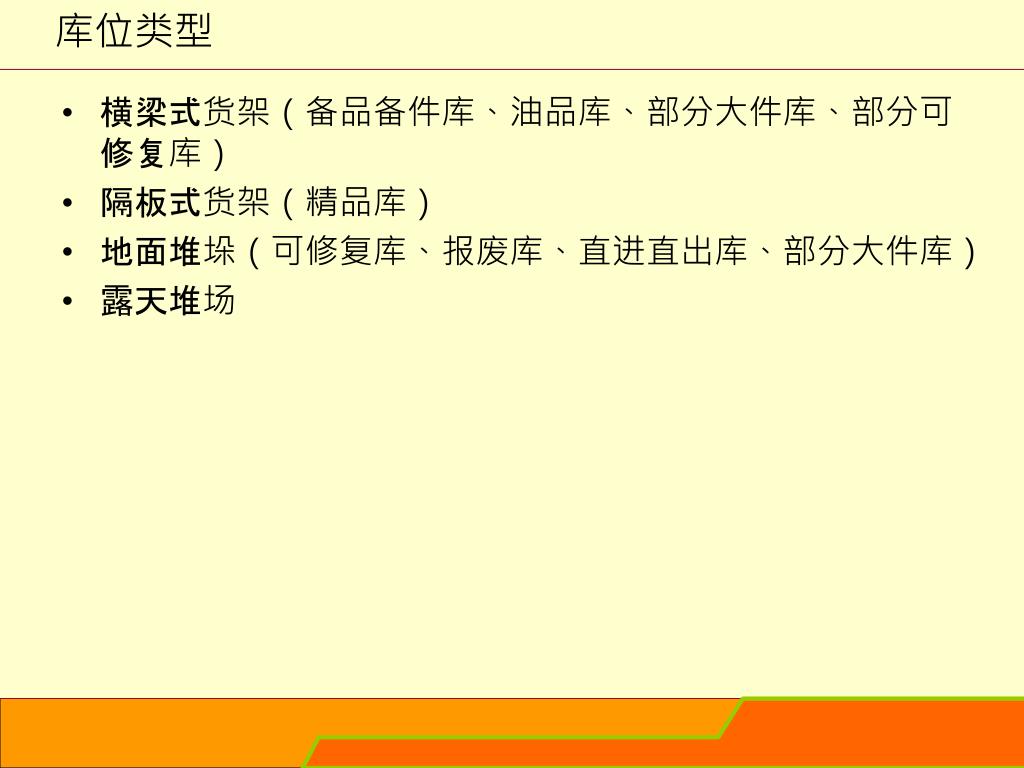

  14. 库位类型 • 横梁式货架（备品备件库、油品库、部分大件库、部分可修复库） • 隔板式货架（精品库） • 地面堆垛（可修复库、报废库、直进直出库、部分大件库） • 露天堆场

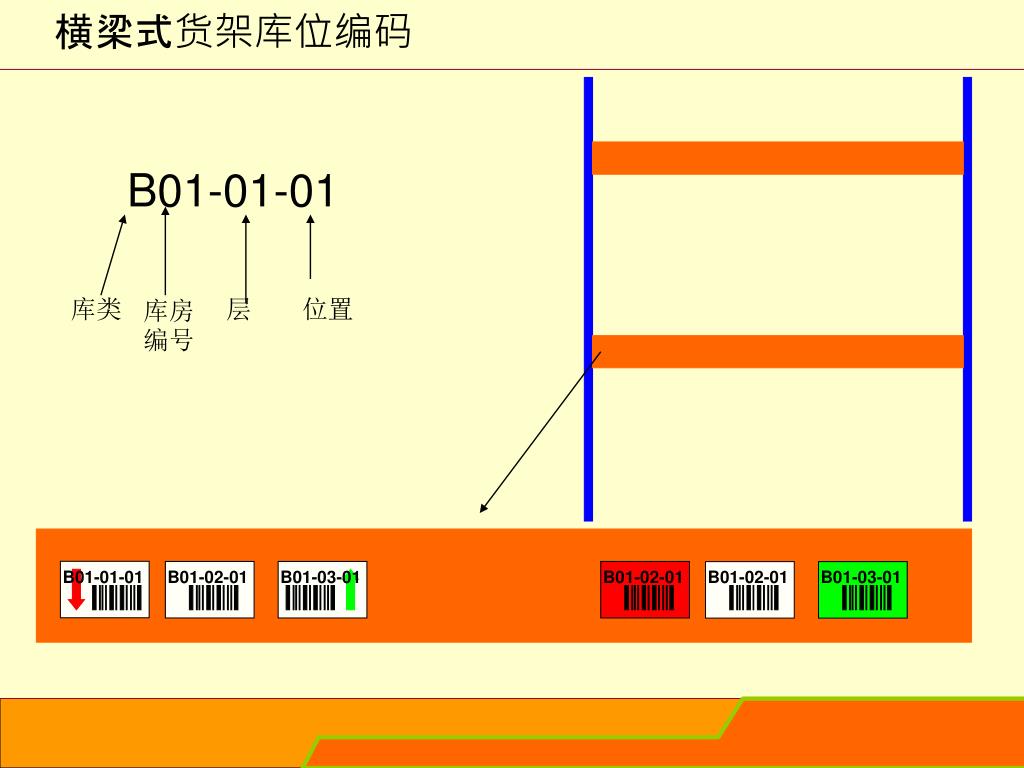

  15. 横梁式货架库位编码 B01-01-01 库类 层 位置 库房编号 B01-01-01 B01-02-01 B01-03-01 B01-02-01 B01-02-01 B01-03-01

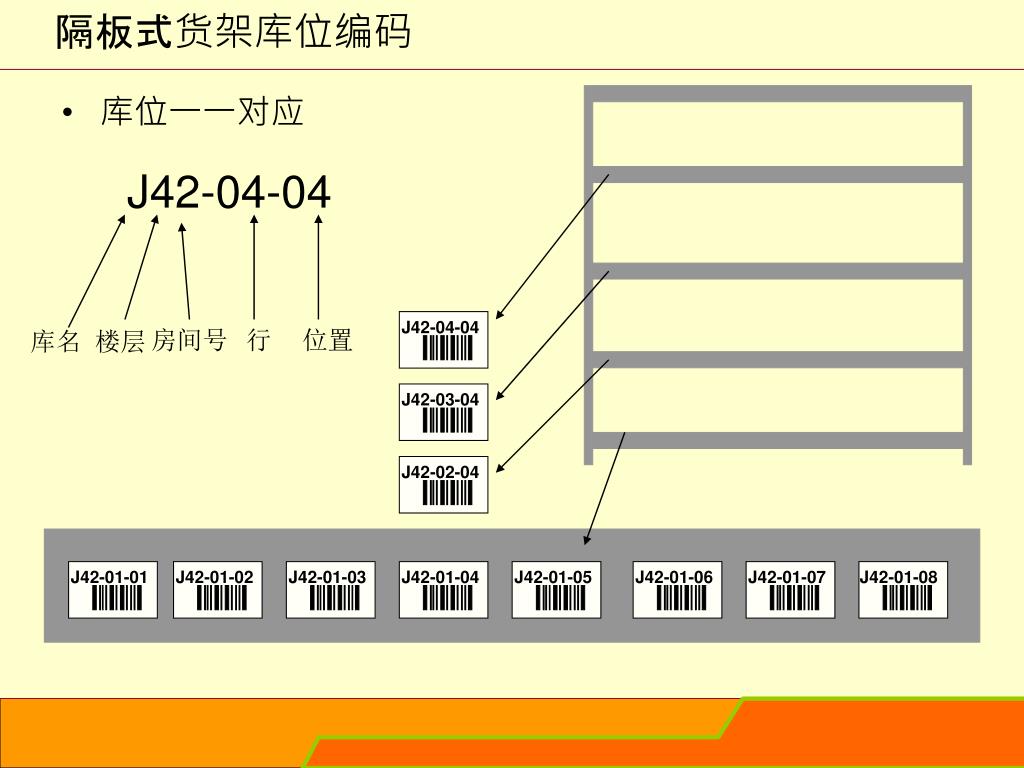

  16. 隔板式货架库位编码 • 库位一一对应 J42-04-04 J42-04-04 房间号 行 位置 库名 楼层 J42-03-04 J42-02-04 J42-01-01 J42-01-02 J42-01-03 J42-01-04 J42-01-05 J42-01-06 J42-01-07 J42-01-08

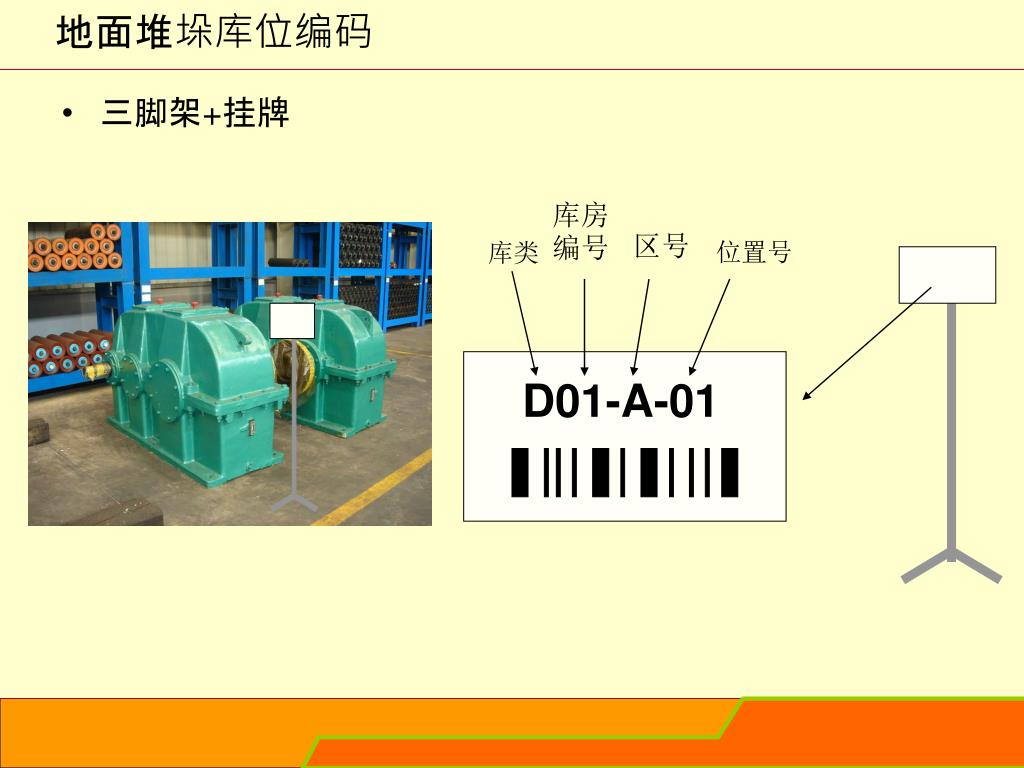

  17. 地面堆垛库位编码 • 三脚架+挂牌 库房编号 区号 位置号 库类 D01-A-01

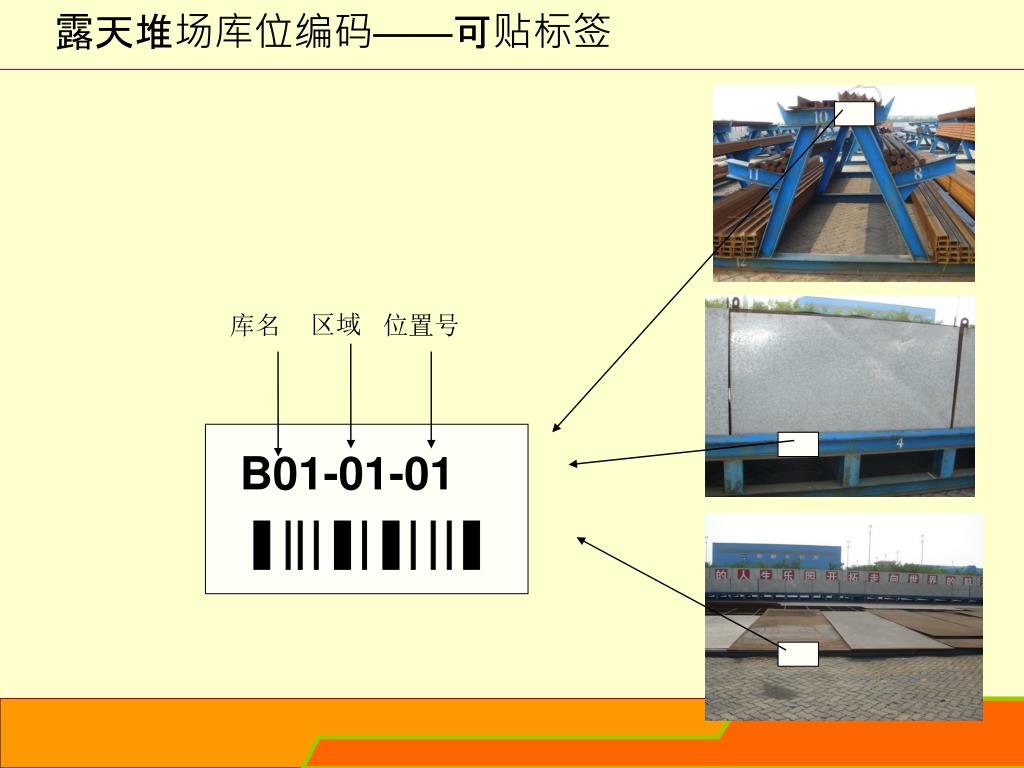

  18. 露天堆场库位编码——可贴标签 区域 库名 位置号 B01-01-01

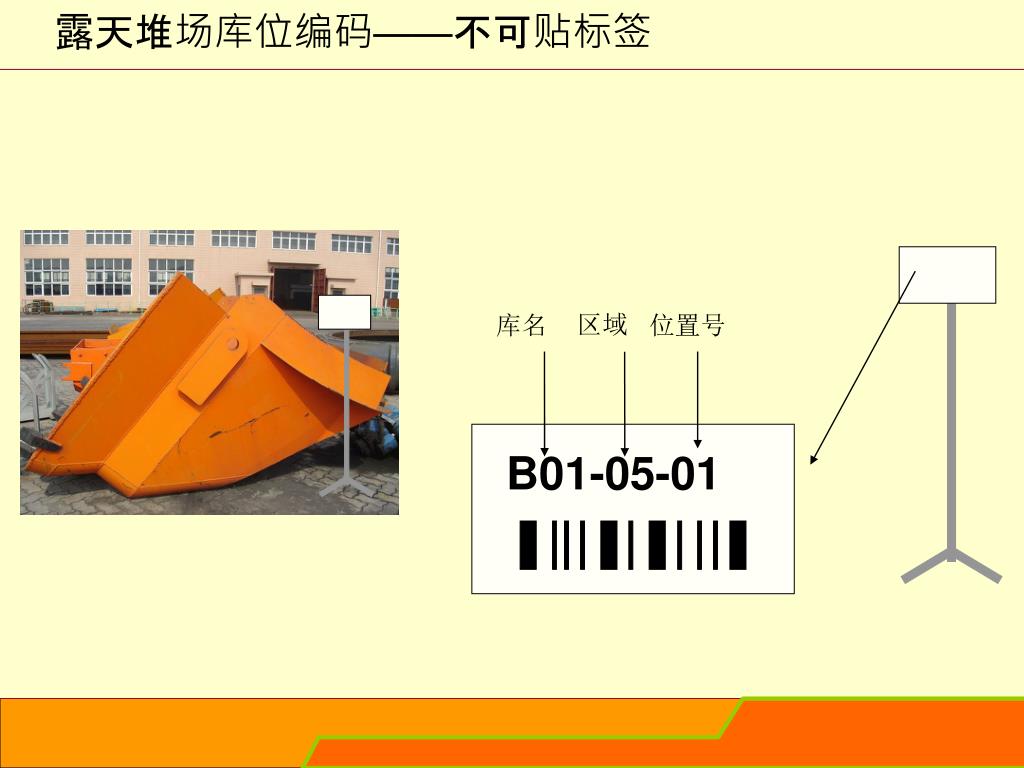

  19. 露天堆场库位编码——不可贴标签 区域 库名 位置号 B01-05-01

  20. 二、备件标签

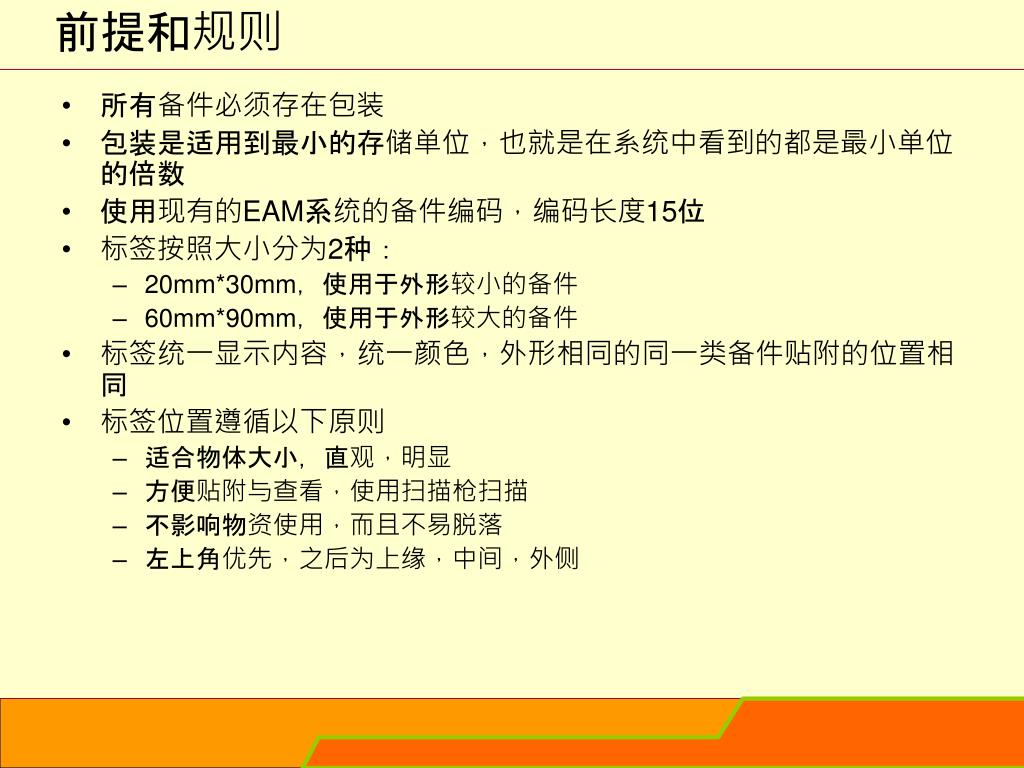

  21. 前提和规则 • 所有备件必须存在包装 • 包装是适用到最小的存储单位，也就是在系统中看到的都是最小单位的倍数 • 使用现有的EAM系统的备件编码，编码长度15位 • 标签按照大小分为2种： • 20mm*30mm，使用于外形较小的备件 • 60mm*90mm，使用于外形较大的备件 • 标签统一显示内容，统一颜色，外形相同的同一类备件贴附的位置相同 • 标签位置遵循以下原则 • 适合物体大小，直观，明显 • 方便贴附与查看，使用扫描枪扫描 • 不影响物资使用，而且不易脱落 • 左上角优先，之后为上缘，中间，外侧

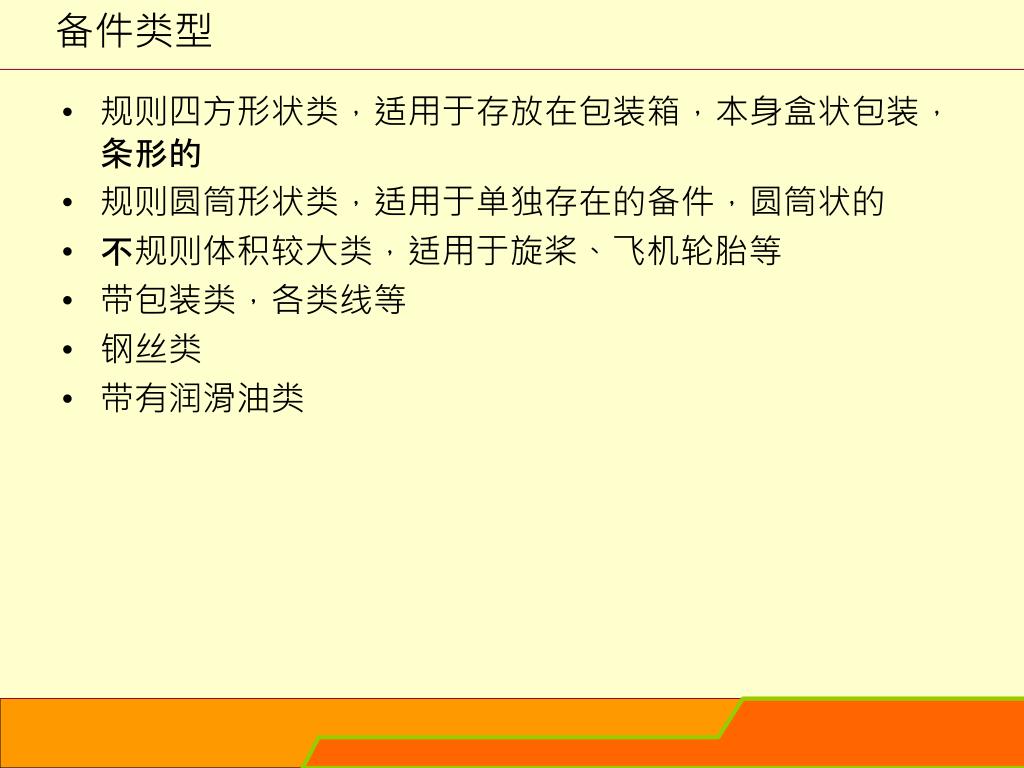

  22. 备件类型 • 规则四方形状类，适用于存放在包装箱，本身盒状包装，条形的 • 规则圆筒形状类，适用于单独存在的备件，圆筒状的 • 不规则体积较大类，适用于旋桨、飞机轮胎等 • 带包装类，各类线等 • 钢丝类 • 带有润滑油类

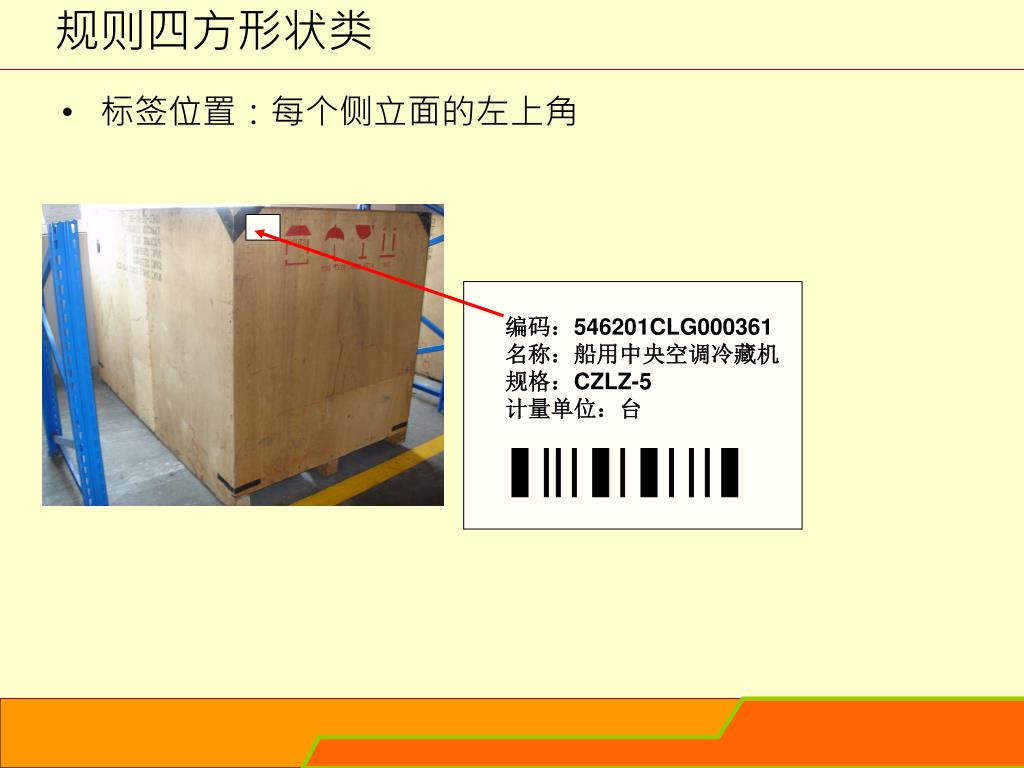

  23. 规则四方形状类 • 标签位置：每个侧立面的左上角 编码：546201CLG000361 名称：船用中央空调冷藏机 规格：CZLZ-5 计量单位：台

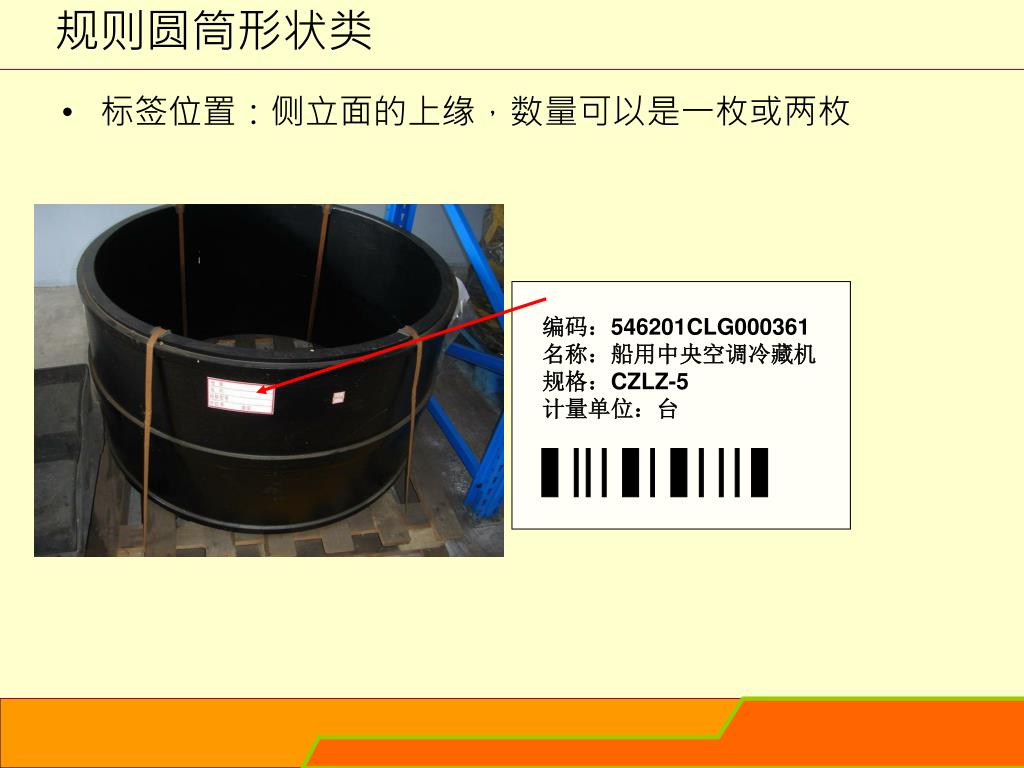

  24. 规则圆筒形状类 • 标签位置：侧立面的上缘，数量可以是一枚或两枚 编码：546201CLG000361 名称：船用中央空调冷藏机 规格：CZLZ-5 计量单位：台

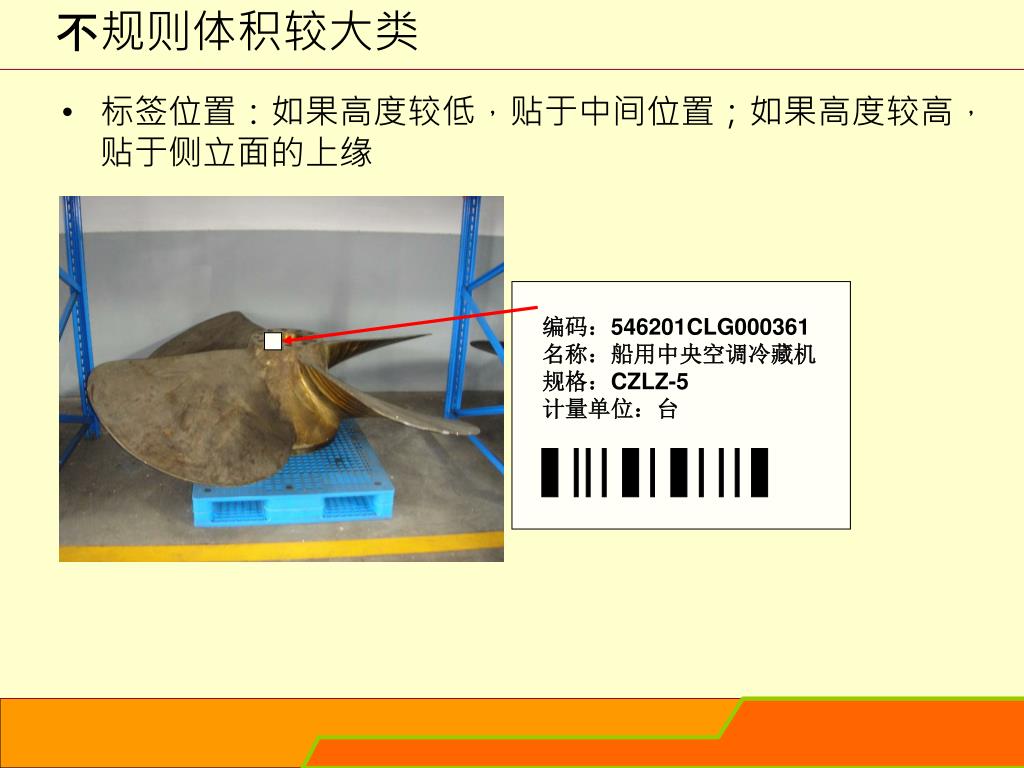

  25. 不规则体积较大类 • 标签位置：如果高度较低，贴于中间位置；如果高度较高，贴于侧立面的上缘 编码：546201CLG000361 名称：船用中央空调冷藏机 规格：CZLZ-5 计量单位：台

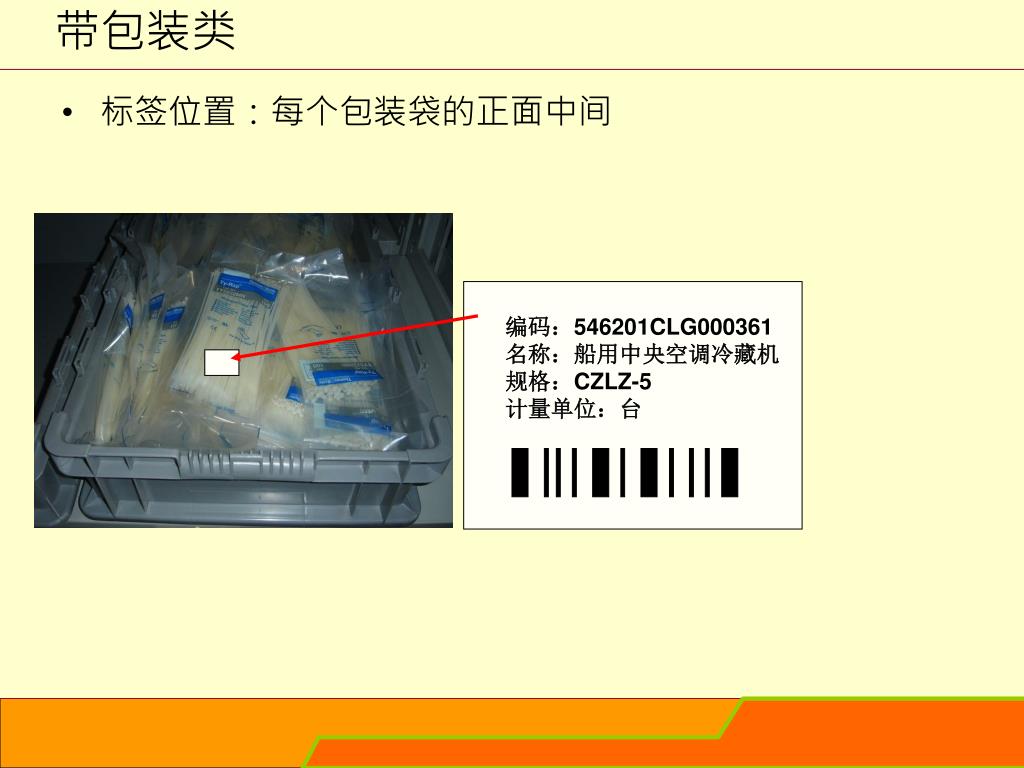

  26. 带包装类 • 标签位置：每个包装袋的正面中间 编码：546201CLG000361 名称：船用中央空调冷藏机 规格：CZLZ-5 计量单位：台

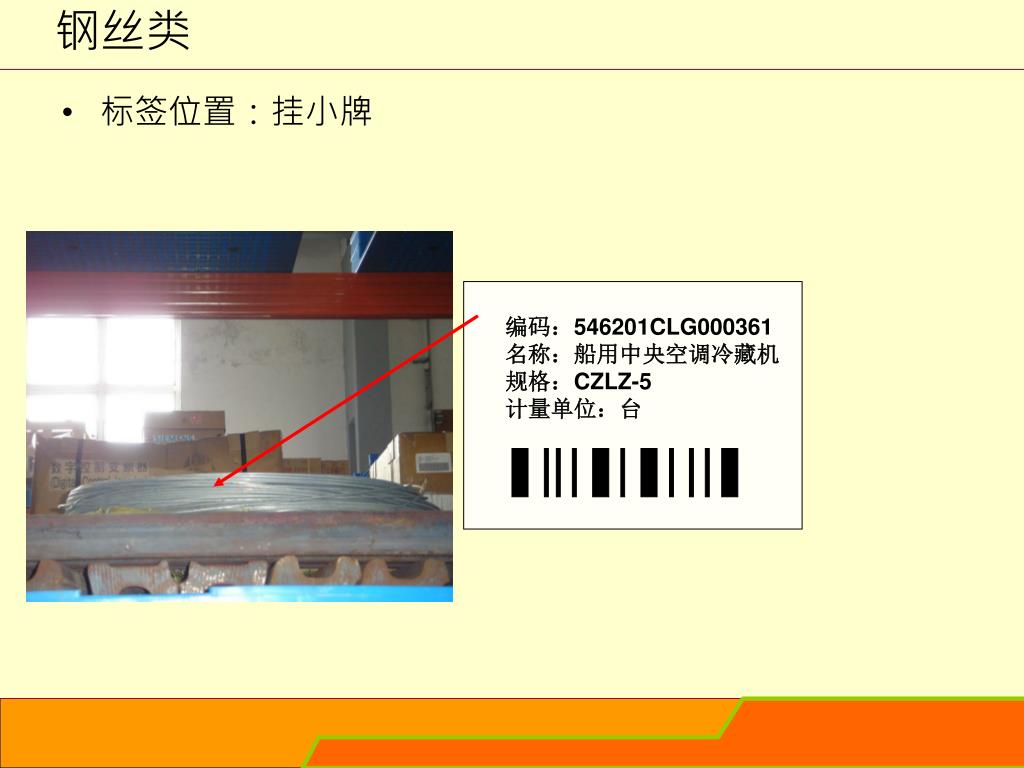

  27. 钢丝类 • 标签位置：挂小牌 编码：546201CLG000361 名称：船用中央空调冷藏机 规格：CZLZ-5 计量单位：台

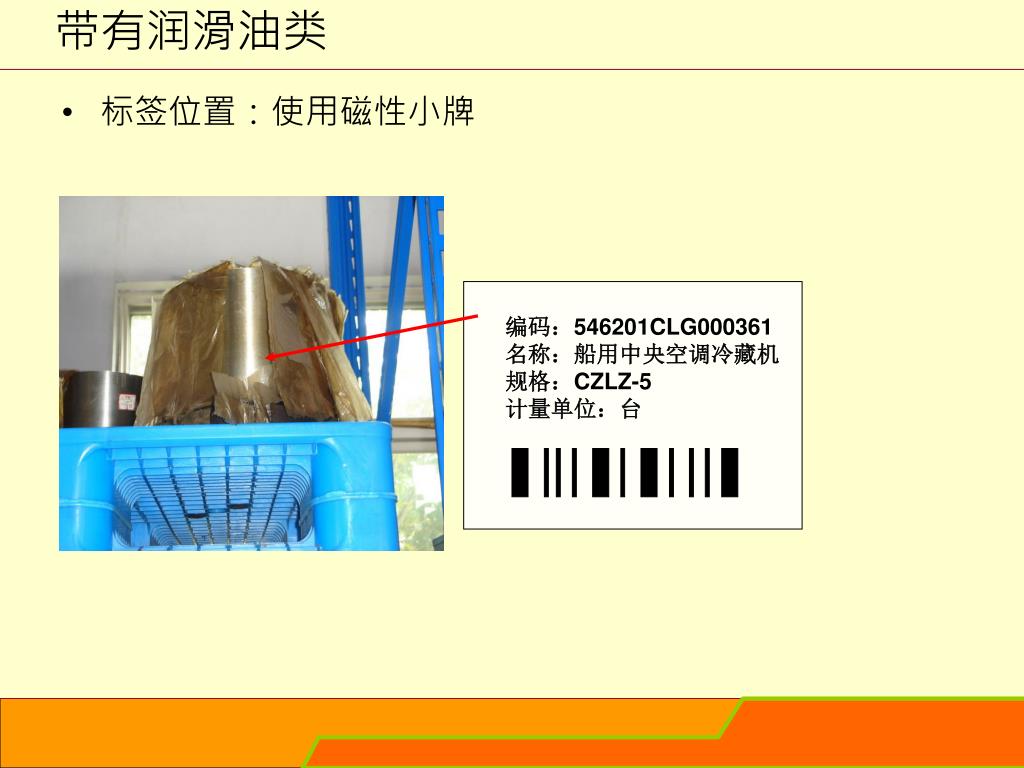

  28. 带有润滑油类 • 标签位置：使用磁性小牌 编码：546201CLG000361 名称：船用中央空调冷藏机 规格：CZLZ-5 计量单位：台

  29. 三、标签种类

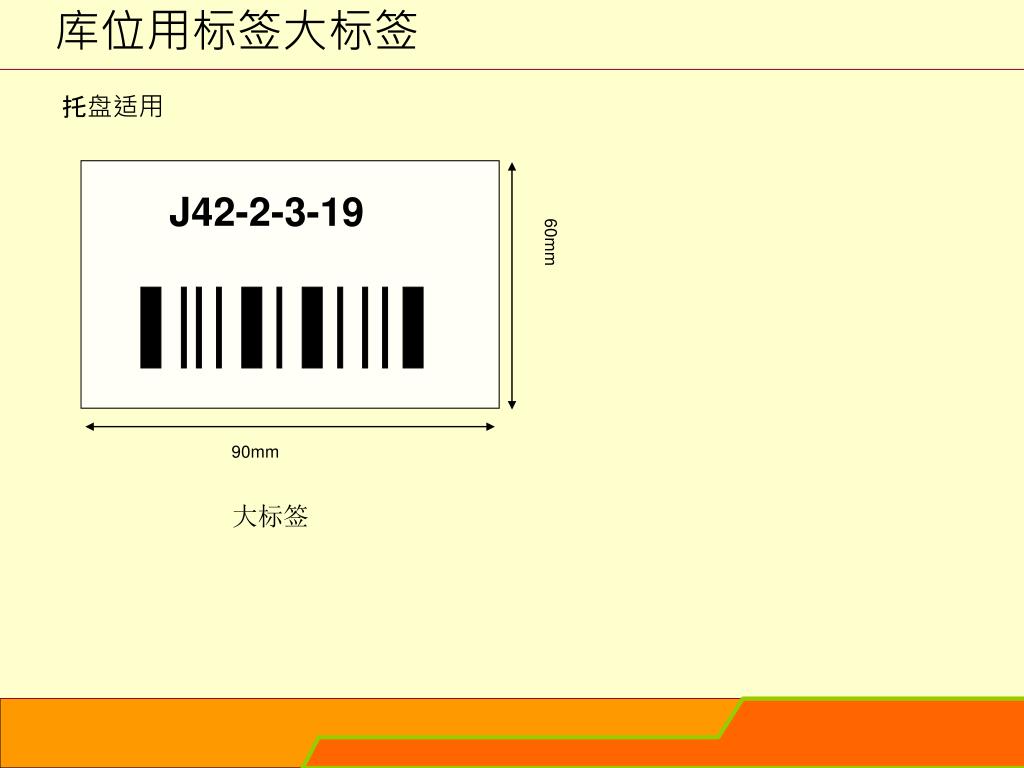

  30. 库位用标签大标签 托盘适用 J42-2-3-19 60mm 90mm 大标签

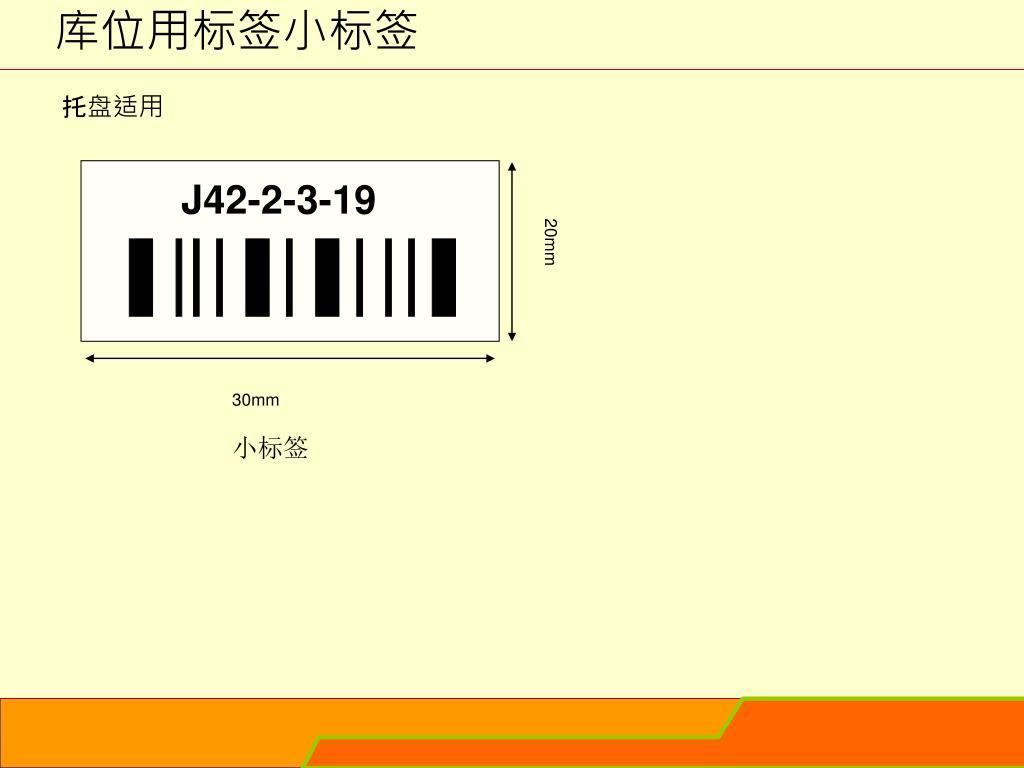

  31. 库位用标签小标签 托盘适用 J42-2-3-19 20mm 30mm 小标签

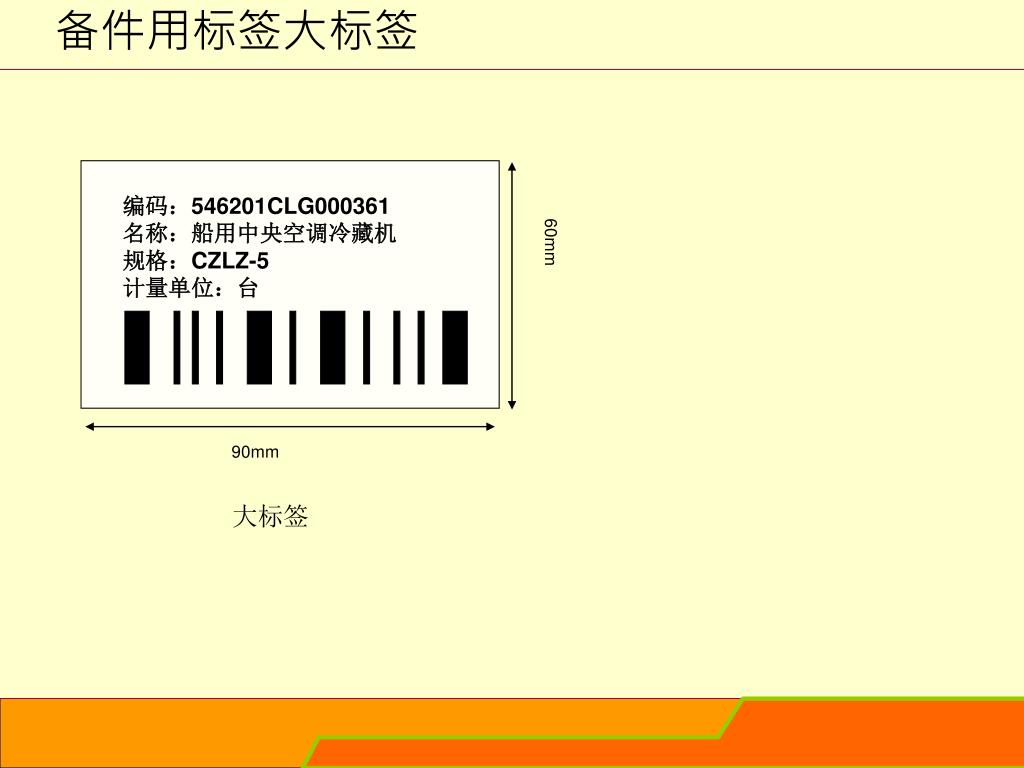

  32. 备件用标签大标签 编码：546201CLG000361 名称：船用中央空调冷藏机 规格：CZLZ-5 计量单位：台 60mm 90mm 大标签

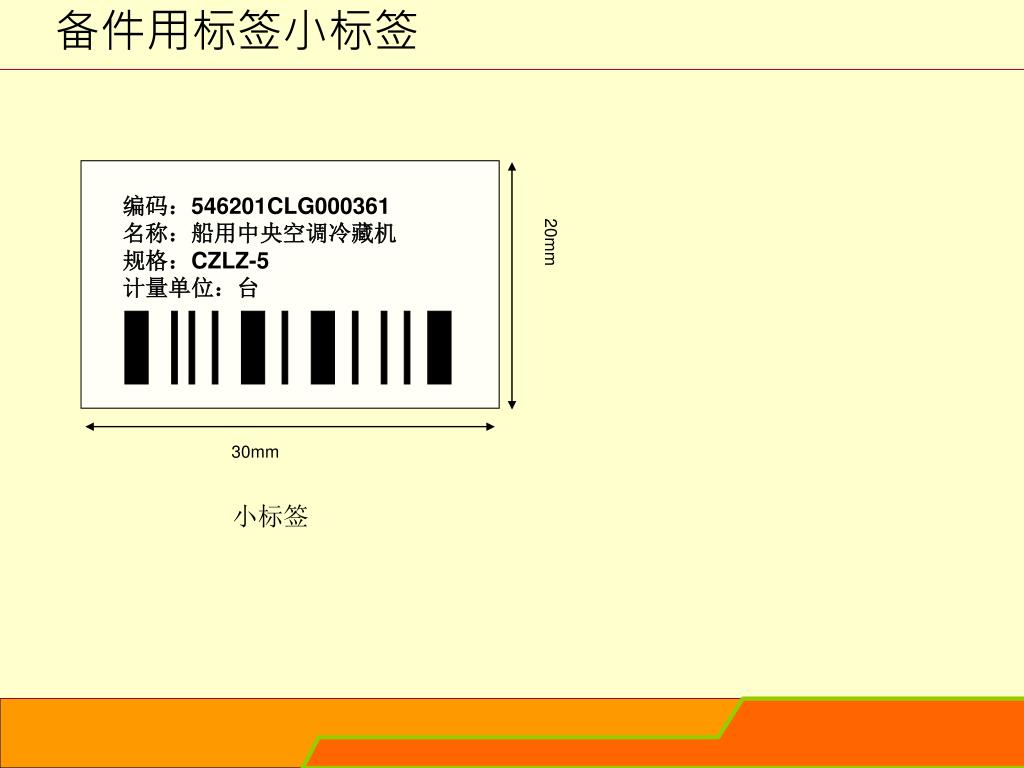

  33. 备件用标签小标签 编码：546201CLG000361 名称：船用中央空调冷藏机 规格：CZLZ-5 计量单位：台 20mm 30mm 小标签

  34. 四、条码方案的实行计划

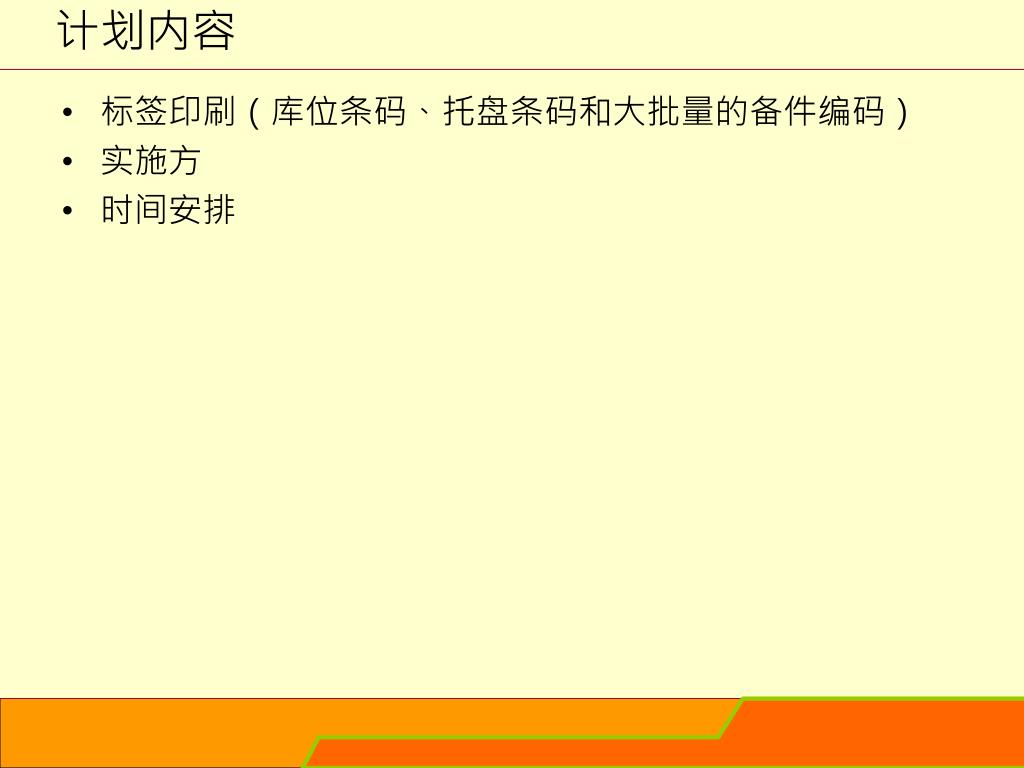

  35. 计划内容 • 标签印刷（库位条码、托盘条码和大批量的备件编码） • 实施方 • 时间安排
